Диагностика трансмиссии автомобиля: на что обратить внимание

Что такое неисправность трансмиссии?

Трансмиссия – это набор элементов, посредством которого крутящий момент вашего двигателя передается на колёса. Иными словами — это всё, что находится между двигателем и ходовой частью. Самая важная деталь – это коробка переключения передач. В случае с полноприводными автомобилями – это ещё и раздаточная коробка, а также редукторы и сопряжённые с ними валы. Но в данной статье речь пойдёт о переднеприводных Lada Vesta и установленных на них двух типах коробок переключения передач (КПП).

Признаки неисправности трансмиссии для разных типов КПП могут отличаться. Чтобы определить возможные неисправности трансмиссии и способы их устранения, мы рассмотрим симптомы их проявления на каждом варианте исполнения КПП.

Шум на нейтральной передаче

Характерный шум со стороны КПП при рычаге выбора передач в нейтральном положении говорит о том, что имеется увеличенный износ подшипников, установленных на ведущем валу. Также причина шума может заключаться в низком уровне масла в КПП. Масло тоже может уже сильно потерять свои характеристики.

Диагностика КПП автомобиля в данном случае сводится к проверке уровня масла. Для более полной проверки придется выполнить демонтаж коробки, разборку с последующей дефектовкой. Если будет наблюдаться износ подшипников, их меняют на новые. Запасные части для КПП отдельно можно приобрести в магазинах автозапчастей.

Диагностика трансмиссии (коробки передач)

Диагностика коробки передач – это комплекс обязательных мер направленный на поиск неисправностей. Именно на этой стадии специалист:

1. Определяет необходимость замены детали или узла в КПП.
2. Составляет предварительную смету на производство работ.

На предварительном этапе эффективна компьютерная диагностика, которая решает задачу выявления неисправностей и неправильной работы электронной составляющей коробки (электронные блоки, датчики и другие компоненты). С учетом того, что поломки в большинстве случаев имеют механический характер, диагностические мероприятия на этом не ограничиваются. Только разобрав трансмиссию можно точно диагностировать неисправности механических частей и выполнить их устранение.

Диагностика трансмиссии на авто с разными типами КПП

Конкретные методы проведения диагностики, методы восстановления работоспособности и стоимость последующего ремонта определяются в зависимости от типа установленной на вашем автомобиле трансмиссии:

• механической,
• автоматической,
• роботизированной,
• вариатора.

Первичная диагностика КПП – абсолютно бесплатно!

После выполненного ремонта Вы получаете исправный автомобиль с гарантией на произведенные работы.

Наши преимущества

		ОПЫТ МАСТЕРОВ				КАЧЕСТВО
	Мастера компании прошли тщательный отбор по множеству параметров			Предоставление услуг более высокого качества по сравнению с конкурирующими автоцентрами
		СРОКИ ИСПОЛНЕНИЯ				СТОИМОСТЬ УСЛУГ
	Короткие сроки исполнения заказа не влияющие на качество			Всегда выгодные цены на сервисное обслуживание, диагностику и ремонт
		ГАРАНТИЯ				ТЕХНОЛОГИИ
	Гарантия на все выполненные работы и запчасти			Современные технологии, импортное оборудование и расходные материалы

Консультация и запись по телефону 8 (812) 703-86-90

Другие популярные услуги

Ремонт РКПП

Ремонт раздаточной коробки

Ремонт МКПП

Ремонт вариаторов

Ремонт АКПП

Ремонт DSG

Редуктор – моста

Замена сцепления

Замена масла в трансмиссии

Диагностика трансмиссии

Диагностика механической коробки передач

Не смотря на все большую популярность автоматической трансмиссии, механика все равно остается актуальным выбором среди опытных водителей. При всей свой надежности, механическая коробка тоже иногда может выйти из строя. Поэтому диагностика механической коробки передач позволяет своевременно выявить неисправность и устранить ее, зачастую путем замены, вышедшей из строя детали.

Диагностика неисправностей АКПП

Диагностика автоматической коробки передач производится с использованием специального компьютерного оборудования, которое снимает показания с блоков и датчиков. Система электроники трансмиссии позволяет собирать информацию о густоте масла, температуре, скорости вращения вала и прочих показателях, включая коды ошибок. На основе полученных данных выдается заключение о вышедшим из строя электронным деталям и узлам. Для диагностирования неисправностей механических частей трансмиссии или дефектов скрытого характера, необходима разборка коробки передач.

Своевременная диагностика неисправностей АКПП позволяет на ранней стадии выявить износ той или иной ее части, и в случае необходимости произвести ее замену, что предупредит неожиданную поломку этого в пути.

Диагностика и ремонт АКПП должны проводиться только опытными специалистами, оснащенными соответствующим оборудованием.

Диагностика роботизированной коробки передач

Диагностика коробки робот, также выполняется средствами электронной диагностики. Причины неисправностей могут быть самыми различными и связанными, как с неправильной работой механической части трансмиссии, так и электронных узлов. Мы работаем с разными видами трансмиссий, в том числе и обеспечиваем диагностику «DSG» (DSG 6 и DSG 7).

Диагностика вариатора (CVT)

Очевидно, что диагностические работы, направленные на выявление причин неисправностей в автомобилях с вариаторным типом коробки передач имеют принципиально иные правила и процедуры, чем диагностика коробки робот, АКПП и тем более механической коробки. Нюансы проведения диагностических мероприятий подробно мы описывает в отдельном разделе, посвященном специально вариаторным коробкам передач.

Наш автоцентр «К-14» в Санкт-Петербурге занимается диагностикой трансмиссии любого типа, независимо от марки и года выпуска вашего автомобиля.

Признаки основных проблем с МКПП и их причины

Данное руководство применимо исключительно для самой коробки переключения скоростей, способной стать источником проблем. То есть неисправности МКПП и способы их устранения могут исходить из сцепления или иных систем автомобиля. Соответственно, основными симптомами поломки или изношенности «механики» являются:

 снижение уровня трансмиссионного масла;

 переключение с передачи на нейтраль;

 МКПП «застряла» на одной скорости, включить другую не получается;

 посторонние звуки – стук, скрежет, визг, скрежетание и пр.

Первым в списке низкий уровень смазывающего материала занял свою позицию неслучайно, так как именно данная проблема обычно приводит к гудению внутреннего блока и шестерен трансмиссии. И даже если трансмиссионного масла в достатке, а «механика» все равно непривычно шумит, это может быть вызвано загрязнением расходника мелкими абразивными частицами или более крупной металлической стружкой. Причем довольно часто именно проблемы с маслом становятся причиной помех, негативно влияющих на работоспособность как некоторых, так и всех передач.

Также признаки неисправности МКПП могут проявляться в шуме на определенной скорости, что довольно часто вызвано изношенностью или дефектностью шестерен либо синхронизаторов. Разумеется, не исключены проблемы с подшипниками – особенно ведущего вала – и смещение передач.

Что касается источников проблем вне трансмиссии, способных провоцировать посторонние шумы, то это может быть сам двигатель, опоры КПП, корпус дифференциала или соединение ведущего моста. Однако в любом случае искать источник проблем вначале следует в самой «механике», а для этого ее в обязательном порядке придется снять и разобрать.

Quickshift AMT (Renault)

Первое поколение автоматизированных механических коробок передач (AMT) Quickshift объединяло электрогидравлический приводной модуль поверх механической трансмиссии (MT). Положения сцепления и передачи полностью регулируются модулем управления трансмиссией (TCM) посредством давления жидкости. В системе отсутствуют электродвигатели для включения сцепления и передачи, а только электромагнитные клапаны с электронным управлением.

Где: 1 — гидроаккумулятор, 2 — цилиндр с поршнем для включения сцепления, 3 — узел гидравлического насоса (приводится в действие электродвигателем), 4 — датчик положения сцепления, 5 — рычаг
переключения передач и включения, 6 — датчик положения включения передачи, 7 — цилиндр с поршнем для переключения передач, 8 — цилиндр с поршнем для выбора передачи, 9 — датчик положения выбора передачи.

Приведение в действие сцепления и шестерен осуществляется жидкостью под давлением. Узел гидравлического насоса (3) создает давление в гидравлической системе до 30-40 бар. Гидравлический аккумулятор (1) предназначен для хранения жидкости под высоким давлением. После
нескольких переключений передач или срабатывания сцепления давление в системе (считываемое датчиком давления) снизится. Давление восстанавливается до номинального с помощью электронасоса.

При переключении передач блок управления трансмиссией выполняет следующие операции:

• регулирует давление в концентрическом рабочем цилиндре через привод (2), чтобы развести диски сцепления.
• увеличивает давление в цилиндре с помощью поршня для выбора передачи (8)
• увеличивает давление в цилиндре с поршнем для включения передачи (7)
• регулирует давление в концентрическом рабочем цилиндре через привод (2), чтобы отпустить диски сцепления

Все регулирование давления осуществляется с помощью электрогидравлических клапанов и управляется блоком управления трансмиссией.

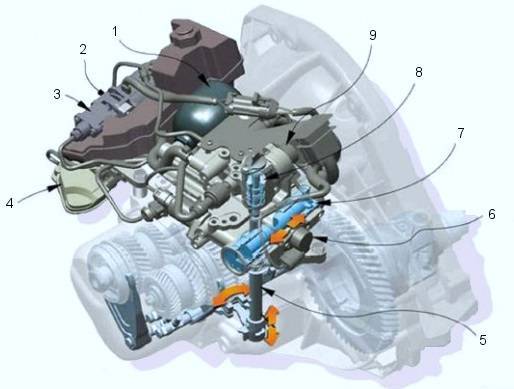

Где: 1 — гидроаккумулятор, 2 — электронный блок управления (установлен на блоке электрогидравлических клапанов), 3 — резервуар для жидкости, 4 — электродвигатель (для включения насоса)

В первом поколении Quickshift AMT используется электрогидравлический
дополнительный модуль, поставляемый Magneti Marelli. Этот модуль устанавливается поверх существующей механической трансмиссии и заменяет
внешнее сцепление и механизмы переключения передач.

Из чего состоит трансмиссия?

Из-за наличия большого количества функций у данного агрегата его устройство можно назвать сложным. Устройство трансмиссии выглядит следующим образом:

1. Сцепление – позволяет переключать передачу без нанесения вреда  механизму КПП.
2. Коробка передач – узел, который обеспечивает возможность регулирования скорости и подаваемой мощности на ведущие колеса путем использования сочетания различных по величине шестерни. От данного узла зависят основные свойства трансмиссии.
3. Главная передача.
4. Дифференциал.
5. Шарниры равных угловых скоростей.
6. Приводные валы.

Стоит учесть, что у переднеприводных автомобилей главная передача и дифференциал расположены в картере коробки передач.

Принцип работы трансмиссии заключается в следующем:

При нажатии на педаль, водитель приводит в действие механизм сцепления, который связывает ведущие колеса с двигателем. Крутящий момент передается от коленчатого вала на приводные валы, а оттуда в дифференциал. С помощью системы шестерен крутящий момент меняет свое направление и передается непосредственно на колеса.

Механическая трансмиссия – наиболее распространенный тип, который отличается максимальной простотой функционирования, именно поэтому она используется на шестерках и прочих тазах, даже после тюнинга ВАЗ 2106.

Необходимым атрибутом МКПП является рычаг переключения передач, который установлен в салоне автомобиля. Это необходимо для того, чтобы при необходимости переключении передачи водитель смог выполнить действия в соответствии с ситуацией. При помощи специального механизма тяги во время движения рычага происходит движение по осям трансмиссии ее   шестерни.

Сцепление позволяет автомобиля стоять неподвижно или плавно переключать передачу во время движения. Во всех автомобилях первая передача дает меньшую максимальную скорость, но большую тягу и мощность; последняя передача наоборот дает большую скорость, но меньшую мощность.

Устройство трансмиссии зависит от ее вида и других особенностей автомобиля. Ведь существую автоматические и полуавтоматические типы КПП, которые имеют различные  дополнительные механизмы для обеспечения быстрого и плавного переключения скоростей. Стоит отметить, что в современных автомобилях из Германии для улучшения показателя разгона автомобиля до первой сотни на спидометре применяют двойное сцепление.

Трансмиссия, как и любой другой агрегат автомобиля, нуждается в периодической диагностике и восстановлении.

Также на эту тему вы можете почитать:

Настройка карбюратора ВАЗ 2109 увеличит производительность

Лучшие кроссоверы 2013 года

Карбюратор ВАЗ 2108 и его обслуживание

Принцип работы и схема карбюратора ВАЗ 2109

SEAT Leon X-Perience с характеристиками кроссовера

Alex S 23 октября, 2013

Опубликовано в: Полезные советы и устройство авто

Метки: Как устроен автомобиль

Проверка технического состояния трансмиссии

Итак, важно понимать, что диагностика КПП и трансмиссии в целом должна выполняться регулярно. Более того, даже если владелец не замечает каких-либо признаков неисправностей, необходима проверка техсостояния трансмиссии. Дело в том, что профессиональная диагностика позволяет своевременно выявить возможные неполадки на ранней стадии, что в значительной степени удешевляет ремонт агрегатов и узлов, а также повышает комфорт и безопасность

Дело в том, что профессиональная диагностика позволяет своевременно выявить возможные неполадки на ранней стадии, что в значительной степени удешевляет ремонт агрегатов и узлов, а также повышает комфорт и безопасность.

В рамках проведения диагностики специалисты практикуют как визуальный осмотр и проверки при помощи механических инструментов, так и задействуют сканеры, а также специальное высокоточное диагностическое оборудование. Использование такого оборудования позволяет обнаружить скрытые дефекты, считать ошибки из электронных блоков управления автоматических коробок и т.д.

В общих чертах, диагностика трансмиссии выполняется с учетом строго порядка выполнения работ. Прежде всего, специалист выслушивает все замечания владельца автомобиля. Далее, независимо от того, есть ли жалобы или нет, выполняются следующие действия:

• двигатель запускается, оценивается качество его работы на ХХ, осматриваются электрические соединения, тяги и тросы дроссельной заслонки, проверяются вакуумные магистрали;
• производится проверка состояния и уровня технических жидкостей и смазочных материалов, затем выполняется визуальный осмотр возможных мест утечки моторного и трансмиссионного масла (сальники, прокладки, уплотнители и т.д.);
• проводится диагностика ЭБУ двигателя и ЭБУ КПП (при наличии), после чего завершающим этапом становится контрольная поездка на автомобиле с несколькими остановками, чтобы оценить работу всех узлов и агрегатов в движении и под нагрузкой;

Если говорить о диагностике МКПП, в этом случае необходимо проверить уровень масла в коробке передач, при необходимости провести регулировки кулисы, оценить состояние тросов и т.д

Отдельное внимание также уделяется сцеплению, проверяется ход педали сцепления и т.д. Также мастер осматривает ШРУСы, привода, мосты, кардан и другие элементы (в зависимости от типа привода и конструктивных особенностей автомобиля). В случае с АКПП, диагностика коробки передач автомат осложняется тем, что такие КПП зачастую представляют собой сложное сочетание механики, гидравлики и электроники

Это значит, что кроме механических элементов (по аналогии с МКПП) внимание нужно уделять электронным и гидравлическим компонентам

В случае с АКПП, диагностика коробки передач автомат осложняется тем, что такие КПП зачастую представляют собой сложное сочетание механики, гидравлики и электроники

Это значит, что кроме механических элементов (по аналогии с МКПП) внимание нужно уделять электронным и гидравлическим компонентам

Прежде всего, проверяется уровень масла ATF в коробке передач, затем осуществляется оценка его состояния. Также может потребоваться замерить давление масла в АКПП. Дело в том, что отклонения уровня ATF от нормы или загрязнение трансмиссионной жидкости АКПП могут быть причиной того, что появляются характерные признаки большого количества неисправностей (начиная с гидроблока и заканчивая ГДТ). При этом долив масла или его замена вместе с фильтрами АКПП в ряде случаев позволяет полностью нормализовать работу агрегата.

Также проверяется работа коробки на остановленном автомобиле (учитываются обороты двигателя на холостых при переключениях из D в R). Еще исключается или подтверждается наличие толчков, вибраций и ударов при переключении АКПП. Полученные данные позволяют оценить качество работы гидротрансформатора, указывают на состояние муфт свободного хода и т.д.

Диагностика вариатора при пробной поездке

Это самый ответственный этап проверки бесступенчатой трансмиссии. Для этого подключаем в диагностический разъем ELM 327. Он обычно находиться с левой стороны под рулевой колонкой. Запускаем приложение в телефоне и подключаемся к ЭБУ коробки. Подробную инструкцию об использовании приложения CVTz50 для теста вариатора я опишу в другой статье.

Нас будет интересовать несколько параметров:

1. Температура масла;
2. Старение масла, отображается в виде счетчика. Их нужно сбрасывать постоянно после замены жидкости в трансмиссии;
3. Блокировка ГТ – заблокирован гидротрансформатор или нет. Два положения – «блок» или пустое место;
4. Шаг мотора;
5. Виртуальная передача и отношение передаточного числа;
6. Давление масла в первичном и во вторичном контуре. В старых ревизиях коробки нет датчика давления в первичном контуре, поэтому не пугайтесь, если у вас будут нули.

Что значат эти параметры?

Температура масла. Нормальным значением является 80-90 градусов. Если во время проверки вариатора после тест-драйва она переваливает в зимнее время за 90 – это плохой признак.

Если этот показатель летом будет 93-94 градуса – это нормально, так как за бортом температура будет не ниже 30 градусов. Масло не успевает достаточно охлаждаться в летнюю жару.

Старение масла. Этот счетчик показывает, как давно менялась жидкость в вариаторной трансмиссии. По нему можно увидеть, обманывает вас покупатель или нет. Например, если он говорит, что менял масло 3 тысячи назад, а на счетчике указано 2000-5000 «попугаев» – он врёт. Для примера, на тестовом автомобиле масло менялось 7 тысяч назад, на счетчике указано 325 очков. Чем больше значение, тем старее жидкость в КПП.

Важно. При замене трансмиссионной жидкости в вариаторе, значение счетчика сбрасывается в ручном режиме

Иногда это забывают сделать, поэтому это косвенный признак частоты замены масла.

Блокировка ГТ. Эта строка показывает, в какой момент заблокирован или разблокирован гидротрансформатор коробки. На скоростях от 25-30 км/ч и выше, в этой графе должен гореть индикатор «БЛОК». Если вы не снижаете скорость, а он пропадает, значит по какой-то причине гидротрансформатор разблокировался, а этого не должно быть.

Шаг мотора. Это значение должно быть в нейтральном положение или на паркинге в пределах 15/15. Кстати сказать, даже в движении цифры до и после «/» не должны отличаться, но они должны меняться. Если они «залипают» в одном положении, не меняются в движении – это значит неисправность в шаговом моторе вариатора. Его ремонт стоит дорого.

Отношение передаточного числа. Оно показывает насколько плавно и правильно конуса сдвигаются, и раздвигаются, чтобы изменить передаточное отношение в трансмиссии. Эти значения не должны резко меняться и должны различаться между собой в небольшом интервале.

Давление масла в контурах. В старых коробках давление в первичном контуре не будет показывать, нет датчика. В новых КПП он установлен. Эти значения нужно брать из мануала к подбираемому автомобилю, ссылку для Ниссан Кашкай я давал в начале статьи. Если они сильно отличаются от заводских значений, коробку скоро придется ремонтировать.

Проверка технического состояния трансмиссии

Итак, важно понимать, что диагностика КПП и трансмиссии в целом должна выполняться регулярно. Более того, даже если владелец не замечает каких-либо признаков неисправностей, необходима проверка техсостояния трансмиссии.  Дело в том, что профессиональная диагностика позволяет своевременно выявить возможные неполадки на ранней стадии, что в значительной степени удешевляет ремонт агрегатов и узлов, а также повышает комфорт и безопасность

Диагностика трансмиссии представляет собой комплексный подход. Ряд проверок направлен на диагностирование большинства основных узлов, причем без разборки. В результате удается достаточно точно оценить состояние и работоспособность отдельных элементов.

В рамках проведения диагностики специалисты практикуют как визуальный осмотр и проверки при помощи механических инструментов, так и задействуют сканеры, а также специальное высокоточное диагностическое оборудование. Использование такого оборудования позволяет обнаружить скрытые дефекты, считать ошибки из электронных блоков управления автоматических коробок и т.д.

В общих чертах, диагностика трансмиссии выполняется  с учетом строго порядка выполнения работ. Прежде всего, специалист выслушивает все замечания владельца автомобиля. Далее, независимо от того, есть ли жалобы или нет, выполняются следующие действия:

• двигатель запускается, оценивается качество его работы на ХХ, осматриваются электрические соединения, тяги и тросы дроссельной заслонки, проверяются вакуумные магистрали;
• производится проверка состояния и уровня технических жидкостей и смазочных материалов, затем выполняется визуальный осмотр возможных мест утечки моторного и трансмиссионного масла (сальники, прокладки, уплотнители и т.д.);
• проводится диагностика ЭБУ двигателя и ЭБУ КПП (при наличии), после чего завершающим этапом становится контрольная поездка на автомобиле с несколькими остановками, чтобы оценить работу всех узлов и агрегатов в движении и под нагрузкой;

Если же владелец отдельно указывает на признаки поломки, это становится поводом для проведения углубленной диагностики. Как правило, на начальном этапе специалист сразу совершает пробную поездку вместе с владельцем, который указывает на неисправность (если она проявляется). Сложнее обнаружить так называемые «плавающие» неполадки, когда сбои, шумы, стуки, вибрации и прочие признаки проявляются не постоянно.

Если говорить о диагностике МКПП, в этом случае необходимо проверить уровень масла в коробке передач, при необходимости провести регулировки кулисы, оценить состояние тросов и т.д

Отдельное внимание также уделяется сцеплению, проверяется ход педали сцепления и т.д. Также мастер осматривает ШРУСы, привода, мосты, кардан и другие элементы (в зависимости от типа привода и конструктивных особенностей автомобиля).
В случае с АКПП, диагностика коробки передач автомат осложняется тем, что такие КПП зачастую представляют собой сложное сочетание механики, гидравлики и электроники

Это значит, что кроме механических элементов (по аналогии с МКПП) внимание нужно уделять электронным и гидравлическим компонентам.

Прежде всего, проверяется уровень масла ATF в коробке передач,  затем осуществляется оценка его состояния. Также может потребоваться замерить давление масла в АКПП.  Дело в том, что отклонения уровня ATF от нормы или загрязнение трансмиссионной жидкости АКПП могут быть причиной того, что появляются характерные признаки большого количества неисправностей (начиная с гидроблока и заканчивая ГДТ).  При этом долив масла или его замена вместе с фильтрами АКПП в ряде случаев позволяет полностью нормализовать работу агрегата.

Сейчас читают:

Во время диагностики автоматических КПП специалист должен  в обязательном порядке совершить пробную поездку. В рамках тестового заезда требуется задействовать все доступные режимы автомата, отдельно оценивается качество переключений «вверх» и «вниз» и т.д.

Также проверяется работа коробки на остановленном автомобиле (учитываются обороты двигателя на холостых при переключениях из D в R). Еще исключается или подтверждается наличие толчков, вибраций и ударов при переключении АКПП. Полученные данные позволяют оценить качество работы гидротрансформатора, указывают на состояние муфт свободного хода и т.д.
