Последовательность действий при установке задних динамиков в Лада Гранта лифтбек
Гранта имеет заводские проемы в задних дверных фрагментах, только форма вырезана овальная, поэтому если приобретены круглые колонки, то возникает проблема. Воспользовавшись стандартным набором инвентаря, который прописан выше, можно приступать к работе:
- Разбирается внутренняя сторона двери: ручка, обшивка, блок управления стеклоподъемниками.
- Вырезается отверстие в облицовочном полотне. С помощью лобзика демонтируется металлический вытянутый блин. Создается круглая ниша под колонку.
- Если выбран набор колонок 13 размера, то демонтаж металлической конструкции проводить не придется. С помощью ножа срезается только верхняя часть панели.
- Из дерева вырезается подставка. Она подкладывается с внутренней стороны и крепится винтами или саморезами к динамику.
- Проводится прокладка кабеля, подключение электропроводки. Рекомендуется сразу вмонтировать ISO разъем.
Акустика в передние двери Лада Гранта
Установка динамиков в двери Granta позволяет не зависеть от типа кузова – колонки в дверях не требуют акустической полки. Значит, поставить динамики в седан и хетчбек можно по одному принципу.
Подготовительные работы
Прежде чем начать саму установку, разберемся с подготовкой автомобиля. Для этого:
- Разбираем дверь: демонтируем ручку (поддеваем и снимаем накладку, выкручиваем 2 винта), наконечник концевика, два винта снизу двери, преодолевая сопротивление фиксаторов-пистонов тянем карту двери на себя и снимаем ее с двери;
- Проводим шумоизоляцию двери: в теплое время года либо в отапливаемом гараже покрываем вибропластом все доступные части двери. Подойдет вибропласт StP М2, при нанесении на дверь обязательно прогревать его строительным феном и прокатывать прижимным роликом;
- При наличии теплозоляционного материала Сплэн – покрываем им внутреннюю часть карты двери. Это позволит дополнительно скрыть шумы от двери в собранном состоянии;
- Готовим проставки, если таковые потребуются для установки 16-см динамиков – подробно о них далее по тексту;
- Заменяем заводские клеммы на акустическом проводе в двери на нормальные (чаще в комплекте с динамиками идут хорошие клеммы) – для этого просто обрезаем ненужные разъемы и крепим к проводке нужные нам клеммы. Достаточно качественной скрутки с термоусадкой;
- Если в картах дверей нет отверстий под динамики, готовим их. Оптимально будет поставить заводские сетки для акустики, которые устанавливаются на люксовые версии Гранты и Datsun OnDo.
Установка динамиков в передние двери Granta
Штатная акустика в Гранте – 13 сантиметровые колонки. Они не дают хорошего звука, но легко ставятся в заводские отверстия под колонки без лишних манипуляций. Порядок действий с ними простой:
- подсоединить акустические кабели, соблюдая полярность;
- зафиксировать винтами в штатных местах в металле двери либо непосредственно на карте двери;
- установить сетки (в простонародии – грили).
Важный минус – центр посадочного отверстия и места под гриль не совпадают. Значит, при установке с комплектными грилями, те будут выглядеть несимметрично и коряво.
Штатная акустика чаще всего не дает сочного звука и при установке со своими сетками выглядит убого.
Как поставить 16см колонки с проставками
В погоне за звуком логично поставить 16 см. колонки. Здесь появляются все минусы конструкции АвтоВАЗа – динамики либо не центрируются, либо не дают опускаться стеклу, либо мешают крышке бардачка.
Зачем нужны проставки? Чтобы не резать дверь – если вы не поставите акустику в проставочные кольца, придется крепить ее к металлу двери. Это чревато необходимостью резать саму дверь, чтобы динамик влез, и опасно для стекла.
По этой причине изготовленные из фанеры кольца под динамики крепят на металл двери, и уже к ним саму колонку.
Порядок действий такой:
- делаем либо покупаем проставки под динамики – толщина 10 мм, материал фанера;
- вырезаем отверстие под динамик в карте и отмечаем по нему место установки;
- ставим проставку на 4 самореза;
- в нее устанавливаем колонку – соблюдаем полярность!;
- устанавливаем карту + ставим штатную сетку, чтобы не мешалась бардачку.
Если при установке проставка лопнет, это чревато дребезгом из двери во время езды.
Какие колонки лучше поставить в передние двери вместо штатных динамиков
Рекомендуем модель Pioneer TS-G1733I. При цене порядка 2 тысяч рублей они свободно ставятся через проставки в двери Гранты без резки металла и не мешают стеклам. Простота установки сэкономит нервы и время.
Динамики легко прокачиваются магнитолой без усилителя, дают средний басс. Не компонентная акустика!
Передние двери
Установка динамиков Лада Гранта – трудоемкое мероприятие, которое потребует соблюдения четкого алгоритма действий. На начальном этапе проводим демонтажные работы: поддеваем пластиковую накладку ручки двери, отвинчиваем два крепежных винта, снимаем обшивку аккуратным движением на себя. После этих нехитрых манипуляций открывается доступ к внутренней части двери, куда будет произведен монтаж 13-сантиментровых колонок. Алгоритм действий следующий:
- распаковываем приобретенный динамик;
- подсоединяем акустические разъемы (помните про соблюдение полярности);
- при помощи винтов фиксируем в посадочных местах на карте двери изделие;
- производим сборку двери в обратном порядке, а также ставим на место сетки (грили).
Динамики легко крепятся в заводские отверстия с помощью болтов или шурупов, а вся процедура занимает не более получаса даже у неопытного водителя. Тем не менее, многие владельцы Лада Гранта предпочитают установить самостоятельно динамики диаметром от 16 см. В ходе этой процедуры проявляются все минусы конструкции кузова АвтоВАЗа, поскольку без подбора подходящих по размеру проставок (подиумов) впоследствии возникнут проблемы с постановкой обшивки на место, закрытием бардачка или опусканием бокового стекла.
Мероприятие по установке описываемого элемента акустической системы в передние двери Лада Гранта предусматривает следующие действия:
- изготовление или приобретение подходящих проставок;
- с помощью пилки по металлу вырезаем отверстие под динамик;
- устанавливаем приставку к карте на четыре неглубоких самореза (шурупа);
- подсоединяем акустические кабели (помните про соблюдение полярности);
- монтируем обшивку, штатную сетку, проверяем отсутствие люфтов и качество звука.
На следующем этапе картонный трафарет прикладывается к фанере и вырезаются две заготовки. Оптимально использовать лист не более 5-7 мм, что позволит уложиться в общую толщину подиума. После того как две заготовки были вырезаны, с помощью ножовки защищаем края наждачной бумагой и склеиваем их ПВА клеем.
В задние двери Лада Гранта достаточно динамиков диаметром 13 см. С монтажом изделий в 16 см могут возникнуть еще большие трудности в силу конструктивных особенностей кузова машины. Кроме того, для задних дверей не нужно делать самодельные проставки, так как они уже изготавливаются на АвтоВАЗе. Наименование товара – «Облицовка задней левой колонки» (артикул 21906202095) и «Облицовка задней правой колонки» (артикул 21906202094). Заказать изделия предлагает огромное количество интернет сайтов, которые доставят товар за считанные дни.
Алгоритм действий достаточно прост:
- выполняем демонтаж обшивки с помощью отвертки;
- фиксируем на карту двери подиум для динамика (с помощью шурупов);
- при необходимости заменяем заводские клеммы на новые (идут вместе с динамиком);
- проверяем качество звучания, свободу опускания стекла и производим монтаж обшивки.
Нюанс: при креплении заводской проставки три из четырех отверстии совпадают, однако под четвертое крепление отверстия не предусмотрено. Здесь у нас два выхода: самостоятельно просверлить в металле отверстие под крепление подиума, что настоятельно не рекомендуется, либо оставить проставку держаться на трех болтах.
- Демонтаж дверной карты.
- Снятие штатной шумо и виброизоляции.
- Извлечение стокового динамика.
- Установка динамиков (13 см.) Гранта лифтбек. При инсталляции динамиков на 16.0 см. лобзиком по металлу делаем надрез в дверном контуре.
- Подключаем колодки с проводами.
- Собираем карту, проводим замену по аналогии на второй двери.
Последовательность действий представлена очень кратко, при установке возникает множество «подводных камней», о которых ниже.
Видео — Установка 16 см Динамиков в Лада Гранта через проставки
Установка динамиков в передние двери на Гранту
Музыка в автомобиле — бесспорный атрибут хоть какого автолюбителя. Многие покупатели Лада Гранта, которые не заказывали доп. опцию, в виде акустики у дилера задаются вопросом, как поставить музыкальную систему своими руками. Сегодня речь пойдет про установку динамиков в передние двери на Гранту.
Как установить динамики в передние двери
Есть несколько способов установки динамиков в двери на Лада Гранта.
Первый и самый простой установка 13 см динамиков в штатные места в двери. Для этого нам не понадобится каких-то дополнительных проставок. Все, что нам нужно — комплект динамиков, желательно облицовкой. Все, что нам нужно сделать, снять обшивку с двери, закрепить в штатных отверстиях в металле двери динамик, вырезать напротив него отверстие для облицовки динамика и поставить все на место. Но данный вид установки имеет несколько отрицательных сторон. Во-первых, 13 см динамик достаточно мал, чтобы выдать приемлемое качество и громкость звука.
Во-вторых, выштамповка на обшивке двери рассчитана на размер 16 см, из-за чего не получается состыковать решетку динамика и обшивку.
Напомним, что в предыдущей новости мы рассматривали статью про регулировку ручника на Лада Гранта своими руками. Отлаживать регулировку просто нельзя, ведь это Ваша безопасность.
Читайте
Установка 16 см Динамиков в Лада Гранта через проставки
Видео об установке 16 см динамиков в передние двери Лада Гранта через проставки без резки металла от .
Lada Granta — установка динамиков в задние двери.
Текстовая версия обзора: granta.ru/ustanovka-dinamikov-v-zadnie-dveri-na-lada-granta/ Заказывал тут: .
Прикручиваем проставку к двери, как показано на фото выше, ставим обшивку на место и через прорезанное отверстие в самой обшивке вставляем динамик и прикручиваем его прямо через пластик обшивки к проставке в двери. Сверху одеваем решетку динамика. Такая установка аналогичным образом не составляет особого труда, но решает несколько минусов: звук станет более «богатым», а выштамповка на двери совместиться с сеткой динамика.
Однако при этом появится еще один недостаток: перестанет, либо будет открываться с контактом сетки динамика, бардачок.
Рассмотрим третий способ установки динамиков в Лада Гранта. Он является одним из самых сложных, однако, на мой взгляд, дает лучший результат. Для его реализации потребуется незначительно подпилить металл в двери, изготовить или купить проставку 10 мм под 16 см динамик, приобрести заводской комплект облицовок динамиков.
Подрезать металл в двери необходимо так, как отмечено на этом фото красной линей. В вашем случае, возможно, потребуется более точная подгонка, т.к. динамики могут отличаться. В моем случае это Helix Xmax 216.
Читайте
Далее размещаем на корпусе двери подготовленную проставку 10 мм и прикручиваем вместе с ней динамик к двери, это наглядно продемонстрировано на следующем фото.
В самой обшивке двери необходимо будет вырезать отверстие под крепежи штатной облицовки динамика.
После выполнения всех работ, остается только собрать дверь и насладиться полученным результатом. Лично я испробовал на себе второй и третий способы установки и могу сказать, что последний является по истине самым лучшим и имеет множество преимуществ: хорошее звучание акустической системы, надежность установки, отсутствие контакта бардачка с облицовкой динамика. Но имеет один существенный и не мало важный минус — сложность установки.
Видео. Установка динамиков в передние двери на Лада Гранта
Установка динамиков в переднюю дверь успешно завершена. Приятной поездки!
Проведение монтажа задних динамиков в двери Лады Гранты
Установка компонентов для задних дверей более трудоемкая, чем монтаж в полку. В первую очередь владельцу потребуется снять обшивку с двери. В комплектации “Стандарт” жгуты для динамиков находятся в панели, их требуется проложить по полу и завести в дверь.
В остальных моделях динамики в задние двери Гранта могут быть сразу подсоединены к медиа системе без каких-либо проблем. Сама работа по монтажу выполняется согласно следующей инструкции:
1. Прикручиваются динамики к подготовленной фанерной накладке.
2. К динамикам подсоединяются провода, находящиеся в двери.
3. Накладка прикрепляется к двери при помощи саморезов.
4. Под приобретенную сетку вырезается отверстие в обшивке.
5. Сетка прикручивается к обшивке, а обшивка устанавливается на дверь.
При выполнении работы стоит помнить о плотном прикручивании всех элементов, которые обеспечат хорошее звучание в салоне. А правильное присоединение проводов к динамикам задних дверей Лада Гранта позволит провести монтаж и быстро, и качественно.
Проверку звука можно выполнить сразу же после установки элементов. Наличие любых дребезжаний потребует повторного разбора и плотного присоединения компонентов, а отсутствие звука приведет к проверке соединения проводов и динамиков. Если же установка была выполнена корректно, дорабатывать результат не потребуется.
Последовательность действий при установке задних динамиков в Лада Гранта лифтбек
Колонки будут установлены в заводские проемы дверных карт. Ситуация с размерами для проемов нетипичная. Форма овальная, в то время как колонки круглые. С чем связано такое решение АвтоВАЗа, не известно.
Чтобы корректно инсталлировать динамики в заднюю дверь, выполняем следующее:
- снимаем дверную карту, ручку, блок управления;
- выбираем размер динамиков для инсталляции. Размер на «13» потребует меньших затрат и слесарных работ в отличие от размера на «16».
- Выбор динамик на «13»: канцелярским ножом срезаем кромку в верхней части отверстия под колонку. Металлический корпус оставляем без изменений.
- В случае выбора динамика на «16» и более, лобзиком по металлу срезаем кромку на металлической и пластиковой обшивке.
Важно знать. Многие автовладельцы настораживаются, когда видят, что отверстие колонок расположено не по центру овальной конструкции (подготовки). Проблема знакома, но дефект пока не устранен
Проблема знакома, но дефект пока не устранен.
- Из дерева вырезаем подставку под основу колонки, толщиной не более 0.6 см. Для этих целей лучше выбрать фанеру.
- Вставляем динамик в дверь, подкладываем проставку из дерева, подключаем колодку с проводами — так званую аудио подготовку.
К левой задней двери: синий / белый — коричнево/синий провод. К задней правой: зелено / черный — желто / зеленый. Завершаем сборку установкой дверной карты. По аналогии проводим инсталляцию на левой двери.

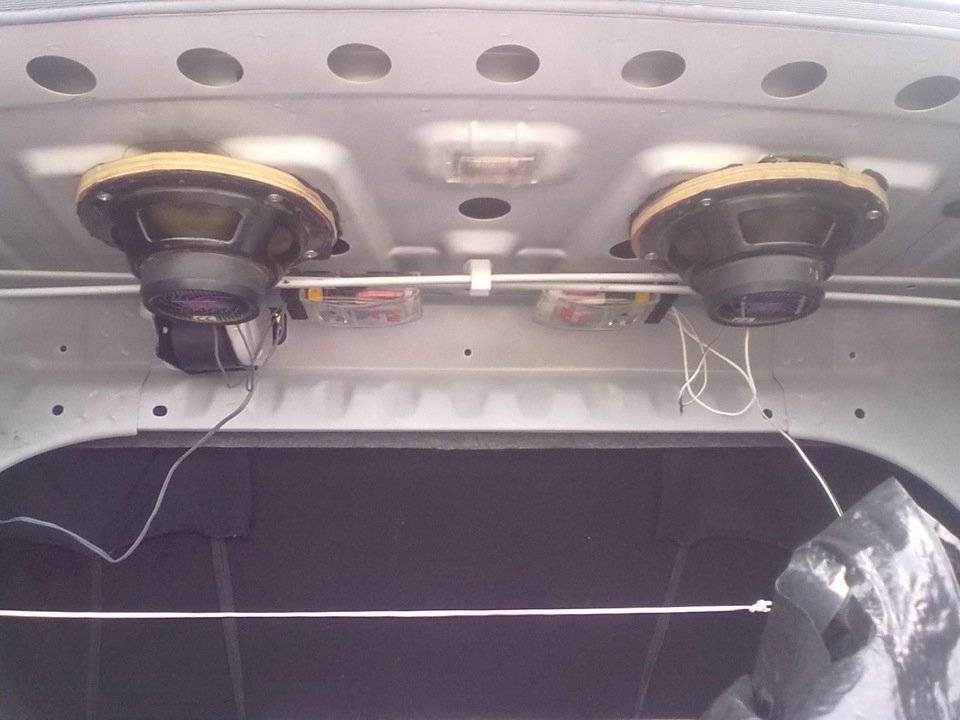

Установка динамиков в заднюю полку Лада Гранта лифтбек
Процесс инсталляции несколько усложняется необходимостью пред подготовки полки, вырезом отверстий, установкой подиумов.
- Открываем заднюю дверь Lada Granta Liftback, демонтируем полку;
- Поочередно прикладываем динамики, проектируем их овальный силуэт на полку с тыльной стороны;
- Лобзиком вырезаем отверстия, зачищаем наждачной бумагой по периметру;
- Заблаговременно покупаем, самостоятельно вырезаем подиумы под колонки. Прикладываем, собираем конструкцию.
Наступает самый ответственный момент — прокладка кабеля. Некоторые мастера практикуют питаться от боковых дверей, что в корне не верно. При увеличении нагрузки по цепи колонки начнут проседать. Правильнее всего подсоединиться к ISO разъему с тыльной стороны магнитофона.
- Демонтируем пластиковые накладки – пороги между передним, задним рядом сидений.
- Укладываем провода от задних колонок, выводим их во внутреннюю часть торпеды.
- Проводим в ISO разъем, подключаем в свободные гнезда.
- Собираем накладки вновь.
При условии соблюдения рекомендаций, следованию алгоритму работоспособность динамиков гарантирована. В течение гарантийного срока, покупатель вправе предъявить продавцу любые требования предусмотренные законом.
http://avtozvuk-info.ru/shemy-podklyucheniya-akusticheskoj-sistemy/podklyuchenie-kolonok/ustanovka-akustiki-v-lada-granta-386http://car-fact.ru/marki-i-modeli/otechestvennye/lada-granta/dinamiki-v-grantu.htmlhttp://inkam-auto.ru/raznoe/kak-postavit-dinamiki-v-perednie-dveri-granty.htmlhttp://carfrance.ru/ustanavlivaem-16-sm-dinamiki-v-perednie-dveri-lada-granta-svoimi-rukami/http://remont-avtovaz.ru/ustanovka-dinamikov-liftbek/
Последовательность действий при установке задних динамиков в Лада Гранта лифтбек
Колонки будут установлены в заводские проемы дверных карт. Ситуация с размерами для проемов нетипичная. Форма овальная, в то время как колонки круглые. С чем связано такое решение АвтоВАЗа, не известно.
Чтобы корректно инсталлировать динамики в заднюю дверь, выполняем следующее:
- снимаем дверную карту, ручку, блок управления;
- выбираем размер динамиков для инсталляции. Размер на «13» потребует меньших затрат и слесарных работ в отличие от размера на «16».
- Выбор динамик на «13»: канцелярским ножом срезаем кромку в верхней части отверстия под колонку. Металлический корпус оставляем без изменений.
- В случае выбора динамика на «16» и более, лобзиком по металлу срезаем кромку на металлической и пластиковой обшивке.
Важно знать. Многие автовладельцы настораживаются, когда видят, что отверстие колонок расположено не по центру овальной конструкции (подготовки). Проблема знакома, но дефект пока не устранен
Проблема знакома, но дефект пока не устранен.
- Из дерева вырезаем подставку под основу колонки, толщиной не более 0.6 см. Для этих целей лучше выбрать фанеру.
- Вставляем динамик в дверь, подкладываем проставку из дерева, подключаем колодку с проводами — так званую аудио подготовку.
К левой задней двери: синий / белый — коричнево/синий провод. К задней правой: зелено / черный — желто / зеленый. Завершаем сборку установкой дверной карты. По аналогии проводим инсталляцию на левой двери.
Как обработать цилиндрическое отверстие?
Целью оклеивающей манипуляции служит достижение двух свойств:
- создание эффекта наподобие трубы;
- обеспечение защиты контактной группы динамика от попадания влаги при полностью опущенном боковом стекле.
Процедура установки на LADA Granta предусматривает предварительную подготовку. «Визомат 10» требуется нарезать толстыми полосами и при оклейке добиться исключения момента задевания опущенным стеклом за наружную поверхность созданного цилиндрического отверстия.
Немаловажной ролью обладает плотность конструкции. Чтобы достичь ее достаточного уровня, рекомендуется выполнить оклейку наружной окружности деревянного кольца
Для данной цели подойдет «Битопласт». Это действие позволит в результате обеспечить плотное прижатие устанавливаемого динамика к кольцу.
После установки громкоговорителей их окружности также подвергаем оклейке посредством «Битопласта». Такая мера обеспечит интенсивность звучания, ведь воздух не сможет проникать за обивку двери.
Тонкости установки динамиков на Гранту лифтбек, которые должен знать каждый
- Чтобы не проводить дополнительных манипуляций с вырезами, расширениями штатных отверстий в дверном проеме, установите аудио колонки диаметром 13.0 см.
- Желаете улучшить качество звучания, повысить громкость, частотность — инсталлируйте динамики в передние двери на 16.0 см. Будьте готовы к расширению отверстия в конструкции двери. Сделать это можно в сервисном центре или самостоятельно, вооружившись лобзиком по металлу. Из кольца радиусом 6.5 см, сделайте 8.0 см.
- При установке колонок большего диаметра высока вероятность соприкосновения стекла с тыльной стороной колонки. Вследствие этого возможны вибрации при опускании стекла в крайнее нижнее положение.
Установка задних динамиков в Лада Гранта
Акустические системы в Ладу Гранта
Как правило, без тыловой акустики ни о каком качественном звучании и речи быть не может. Конечно же, главное – это передние динамики, но звук, идущий сзади, является неоспоримым дополнением общей звуковой сцены, создаваемой в салоне любого автомобиля. Для задних дверей Лада Гранта идеально подходят динамики от Morel Tempo Coax. Это двухполосная акустика с мощностью 6 дБ. Задние динамики в двери автомобиля:
- Снимаем обивку дверей.
- Динамики примеряем к дверям.
- Чтобы динамики зафиксировались прочно и не терялось качество звука, нужно срезать торчащие кромки металла, а на это место прикрутить вырезанные куски фанеры. Материал толщиной 10-15 мм вполне подойдет для этого.
Задние динамики в Лада Гранта
- Кроссоверы также ставим изнутри, чтобы их не было видно и они не мешали обшивке.
- Дорабатываем обивку задней двери, чтобы своеобразные блины для динамиков не выступали. Рекомендуется устанавливать алюминиевые сетки. Их надо будет вырезать по лекалу, а затем закрепить в задние двери с помощью термоклея.
Примечание. Если цвет Лады Гранта светлый, то через ячейки сетки может проглядывать металл двери. В данном случае будет достаточно скрыть все моделином или куском карпета.
Провода обычно здесь уже бывают проложены. Нужно просто подключить их к динамикам.
Установка фронтальной акустики
Акустика для Лада Гранта
Прежде чем перейти к непосредственному алгоритму монтажа передних динамиков(см.Как выбрать динамики для автомагнитолы своими силами), напомним, что в этом автомобиле уже приготовлены штатные места и ничего заново делать не нужно. Но, появляется серьезная проблема при установке двухкомпонентной акустики. И все-таки проводить модернизацию придется, так как диаметр штатных посадочных мест довольно ограничен, впрочем, как и на других моделях авто.
Примечание. Если, к примеру, на Лада Гранта хотим установить качественную акустику на 16 см, то возникнет и еще одна трудноразрешимая проблема. Передние стекла могут не открываться до конца и упрутся в динамик. Придется изготавливать специальные проставки из фанеры или ДСП.
Делаем подиумы
Первое, что нужно сделать – изготовить подиумы.
Акустический подиум своими руками
Вырезаем бумажный трафарет по диаметру динамика. Не забываем вырезать и внутренний круг.
Примечание. Для 16 см акустики должно получиться кольцо с таким же диаметром и вырезанным внутри него кругом на 15 см.
- Склеиваем 2 заготовки из фанеры, вырезанные по трафарету. Используем в работе клей ПВА и саморезы.
- У нас должны получиться кольца толщиной 11 мм. Этого вполне достаточно для большинства динамиков, хотя нарастить толщину, если что, можно и после за счет добавки дополнительных колец.
- Теперь надо установить эти самые акустические подиумы в дверь Лада Гранта. Не снимая обшивки, делаем разметку, приложив самодельное кольцо к двери.
- Снимаем обшивку.
- Берем дрель и начинаем сверлить отверстия в металле двери.
- Ставим подиумы и хорошо их крепим.
Примечание. В процессе этой работы рекомендуется заодно сделать качественную шумоизоляцию двери. Она сделает звук от динамиков намного полнее, и меломаны останутся довольны.
- Прокладываем в дверь проводку.
- Одеваем на место обшивку.
- Устанавливаем декоративную решетку гриля динамиков. Крепить ее можно различными способами.
Работа закончена. Что касается пищалок и сабвуфера, то их устанавливают уже в салоне, по совету профессионалов, которые должны сами прочувствовать направленность звука. Сделанные самодельно подиумы, очень хорошие и ничего греметь не будет, ведь динамики будут крепиться не к двери.
Профессиональная тыловая акустика в Лада Гранта
Акустическая полка в Лада Гранта
Если владелец Лада Гранта истинный ценитель звука, то вышеприведенных способов установки аудиосистемы будет для него недостаточно. Поэтому приведем еще один способ, подразумевающий монтаж уже профессиональной акустики в этото автомобиль. Для начала подготавливаем нужные материалы и оборудование:
- Коаксиальная акустика, желательно 6х9 фирмы Пионер. Что касается номинальной мощности, то 120 Вт будет достаточно.
- Акустическая полка, которую можно изготовить самостоятельно, а можно и купить в готовом виде.
- Комплект для подключения 4-канального усилителя, желательно от фирмы Супра.
- Один рулон Сплена.
В качестве усилителя желательно выбрать опять же от Пионер, 2-канальный вариант. Что касается 4-канального варианта, то это будет лишним. 2-канальный усилитель как раз соответствует подобранной акустике.
Примечание. Набор для подключения 2-канального усилителя можно брать и как для 4-канального. Провода в данном случае качественнее и лучше.
Собственно сам процесс установки:
- Демонтируем старую полку. Гидравликой выдавливаем отверстия в новой и обклеиваем двумя листами вибромата, а сверху еще и рулоном Сплена.
- Изготавливаем подиумы на полку под размер динамиков.
- Устанавливаем все на место.
На этом закончим процесс установки акустики в Лада Гранта. Инструкция поможет все провести правильно и не даст совершить ошибки, если в процесс еще использовать фото и видео – материалы. Цена вопроса в данном случае будет очень низкой, если все сделать своими руками.
