Двигатель ВАЗ 2114: характеристики, устройство, плюсы и минусы

Минусы и плюсы

В зависимости от того, какой мотор 2114 эксплуатируется, отличаются риски владельца:

2111, 21183, 21114 и 21124 – не гнут клапана при обрыве зубчатого ремня;
21126 – гнет клапана из-за недостаточной проточки.

Основным недостатком последних 16 клапанных версий является облегчение кривошипно-шатунного механизма:

мотор подгоняют под нормы Евро-4;
для снижения веса уменьшается длина юбки поршня;
соответственно уменьшается ширина маслосъемных и компрессионных колец;
резко снижается ресурс ДВС.

Мощность привода повышалась от 77 лошадиных сил к 81 л.с., затем 82 л.с., 89 л.с., и 98 л.с. В моделях с гидрокомпенсаторами периодическая настройка этого узла не требуется, однако качество масла в системе для нормальной работы толкателей должно быть высоким.

Чем отличается ВАЗ 2114 от «девятки»

ВАЗ-2114 создан на базе девятой модели, но при этом обладает своими особенностями, которых нет у девятой модели. Это касается и внешнего вида, и технических характеристик машины.

Главной задачей конструкторов было создать более современный и удобный автомобиль, который при этом сохранил бы все положительные стороны модели 2109, которая стала «народной».

Первое, что бросается в глаза при сравнении двух моделей ВАЗ – более плавные и «мягкие» очертания у ВАЗ-2114. Как и девятая модель, четырнадцатая – пятидверный хэтчбек. Но у модификации 2114 изменились очертания капота, фары, и добавились молдинги. Также изменились передний и задний бамперы.

К другим отличиям ВАЗ-2114 от «девятки» можно отнести:

Новый, более комфортный, дизайн салона с большей звукоизоляцией.
Добавлены передние стеклоподъемники, пепельницы для пассажиров, кресла стали более удобными.
Пропал характерный стучащий звук, который был в салоне «девятки».
Заменена система отопления на более современную, в сравнении с устаревшей системой девятой модели.
Приборная панель заменена на «европанель», оборудованную бортовым компьютером с датчиками температуры, напряжения в сети, состояния систем авто, и т. д.
Произошла постепенная модернизация двигателя с 8-клапанного на 16 клапанную, с увеличенным объемом.
С 2011 г. на автомобиле появился новый электронный блок управления.

Отличия ваз 2114 от ваз 2109

Практически не изменились габариты авто – ВАЗ 2114 лишь на 40 кг тяжелее и на 10 см длиннее своей предшественницы. Подвеска также осталась прежней, с небольшой доработкой стоек и амортизационной системы. По отзывам автовладельцем, улучшилось качество металла – он меньше подвержен ржавчине.

Обслуживание мотора

ВАЗ 2114 с 16 клапанным двигателем имеет достаточно простое обслуживание, которое характерно для данного типа силовых агрегатов. Так, движок требует только регулярной смены масла и фильтров, а также замены расходных материалов согласно карты технического обслуживания.

Рассмотрим, как проводится ТО мотора с параметрами 2114 16 клапанная система ГРМ:

На первом ТО проводится замена масла, масляного фильтра и воздушного фильтрующего элемента, а также проверка работоспособности всех систем.
Второе ТО делается спустя 12 000 км пробега. В данном случае, необходимо сменить масло и фильтрующий элемент масла.
Третье ТО — 25 000 км, замена не только масла, но и воздушного фильтра, а также проводится поточный ремонт неисправностей.
Спустя 45 000 км необходимо заменить ремень и ролик газораспределительного механизма, чтобы не пришлось проводить капитальный ремонт двигателя ВАЗ 2114.

Последующее техническое обслуживание идёт согласно 2 и 3 ТО.

История создания автомобиля ВАЗ-2114

Первые ВАЗ-2114 появились в 2001 г., а массовое производство началось с 2003 г и продолжалось до 2013 г. Основным производителем автомобиля является Волжский автомобильный завод.

ВАЗ-2114 относится к семейству легковых автомобилей малого класса. Его рестайлинговая модель ВАЗ-2109, производимая с 1984 года, явилась продолжением родового семейства переднеприводных автомобилей. Автомобиль, удачный своей компоновкой, трансмиссией и двигателем стал первой линейкой АвтоВАЗа, не связанной техническим заимствованием с FIAT-124.

В салоне ВАЗ-2114 была установлена новая панель приборов (т. н. «европанель»), регулируемая рулевая колонка по высоте, рулевое колесо от ВАЗ-2110, центральный замок дверей, модернизированный отопитель, передние электрические стеклоподъёмники.

На территории СССР автомобилю присвоили название «Спутник» и только на экспортных машинах использовалось название «Lada Samara». После распада СССР в Российской Федерации принято решение всю линейку переднеприводных автомобилей официально называть «Lada Samara».

Технические характеристики ВАЗ 2114

Наименование	Характеристика
Тип двигателя	Рядный, продольного типа, 4-цилиндра, 8-клапанов
Тип топлива	Бензин (возможна установка газового оборудования)
Работа цилиндров	1-4-3-2
Распределительная, инжекторного типа	—
Управление	Bosch, «Январь» или GM
Расположение распредилительнового вала	Верхнее
Привод	Передний
Диаметр поршня и колец	82 – номинальный (допуски по группам: А – 82,00-82,01, В – 82,01-82,02, С – 82,02-82,03, D – 82,03-82,04, Е – 82,04-82,05)
Коленвал	Чугун
Блок цилиндров	Чугун
Система ГРМ	Ремень и ролик

• диаметр цилиндра — 82 мм; • дстепень сжатия — 9,8; • добъем ДВС — 1,5 литра; • дмощность двигателя — 78 л. с.; • дмаксимальный крутящий момент — 116 Нм при оборотах 3000; • дсредний расход топлива в смешанном режиме 7,3 л на 100 км пути; • двес ДВС — 127 кг; • дмоторесурс силовой двигательной установки составляет 150 тысяч километров, в процессе практической эксплуатации моторесурс достигает 250 тысяч километров; • двозможен реальный тюнинг двигателя различными способами и без потери ресурса мощность можно увеличить до 120 л. с., имеется потенциальная возможность увеличения мощности ДВС до 180 л. с., но с существенной потерей ресурса силовой установки. В процессе эксплуатации ДВС на автомобиле могут возникать различные отказы и неисправности, которые устраняются при самостоятельном ремонте или с привлечением специалистов. Необходимость в капитальном ремонте силовой двигательной установки, при ее правильной эксплуатации, возникает при достижении 150 000 км пробега. В этом случае нужна переборка двигателя ВАЗ 2114.

1 . Перед тем как приступить к разборке двигателя нужно слить масло и охлаждающую жидкость, а после этого помыть весь агрегат. Обязательно надо снять все навесное оборудование, чтобы не повредить его при переборке.2 . Отсоединить все трубки, через которые подается бензин.3 . Убрать все системы и узлы, связанные с подачей воздуха, снять воздухоподающие и отводящие шланги и патрубки.4 . Снять патрубки системы охлаждения и сапун картера. Не забыть отсоединить дроссельный патрубок.5 . Убрать ресивер, а также кронштейн крепления трубопроводов и топливную рампу, вытащить форсунки с регуляторами.6 . Удалить провода с модулем зажигания и датчиком детонации. Выкрутить свечки зажигания. После этого выкрутить все датчики.7 . Снять генератор, убрав предварительно натяжной ремень. С генератором поснимать все кронштейны и планки необходимые для его установки и регулировки.8 . Заблокировать маховик и снять шкив генератора.9 . Снять привод распредвала с крышкой, механизмом натяжения и шкивом.10 . Открутить помпу, снять выпускной коллектор и термостат.11 . Отсоединить масляный фильтр и масляный картер, после чего вытащить масляный насос.12 . Для того чтобы снять поршневую группу требуется открутить гайки с шатунных болтов и удалить крышку.13 . Поскольку маховик заблокирован, надо открутить крепления его с фланцем и снять диск маховика.14 . Убрать крышки с коренных подшипников вместе с нижними вкладышами.15 . Аккуратно вытащить коленчатый вал

Обращаться с ним требуется очень осторожно, чтобы не допустить повреждений и царапин.16. Убрать верхние вкладыши и упорные полукольца

При переборке ДВС требуется внимательно осматривать каждый агрегат, узел или деталь. При обнаружении механических повреждений запчасть подлежит обязательной замене. Также заменить требуется все прокладки, шайбы и неметаллические детали.

Капитальный ремонт силового агрегата потребует более углубленных знаний в конструкции и принципе работы двигателя, но при желании, каждый автомобилист способен в этом разобраться и проводить данные операции собственными руками.

Стоит отметить, что при диагностике неисправностей стоит тщательно и внимательно осматривать каждую деталь на наличие дефектов. Устройство 8-клапанного инжекторного двигателя ВАЗ-2114 достаточно похоже на первые поколения этого мотора – «Самара». Конечно, конструкторы внесли много изменений в особенности силового агрегата, но во многом они остались похожи. Ремонт и обслуживание данного двигателя необходимо проводить регулярно, что продлит не только его ресурс, но и понизит износ деталей, которые расположены внутри.

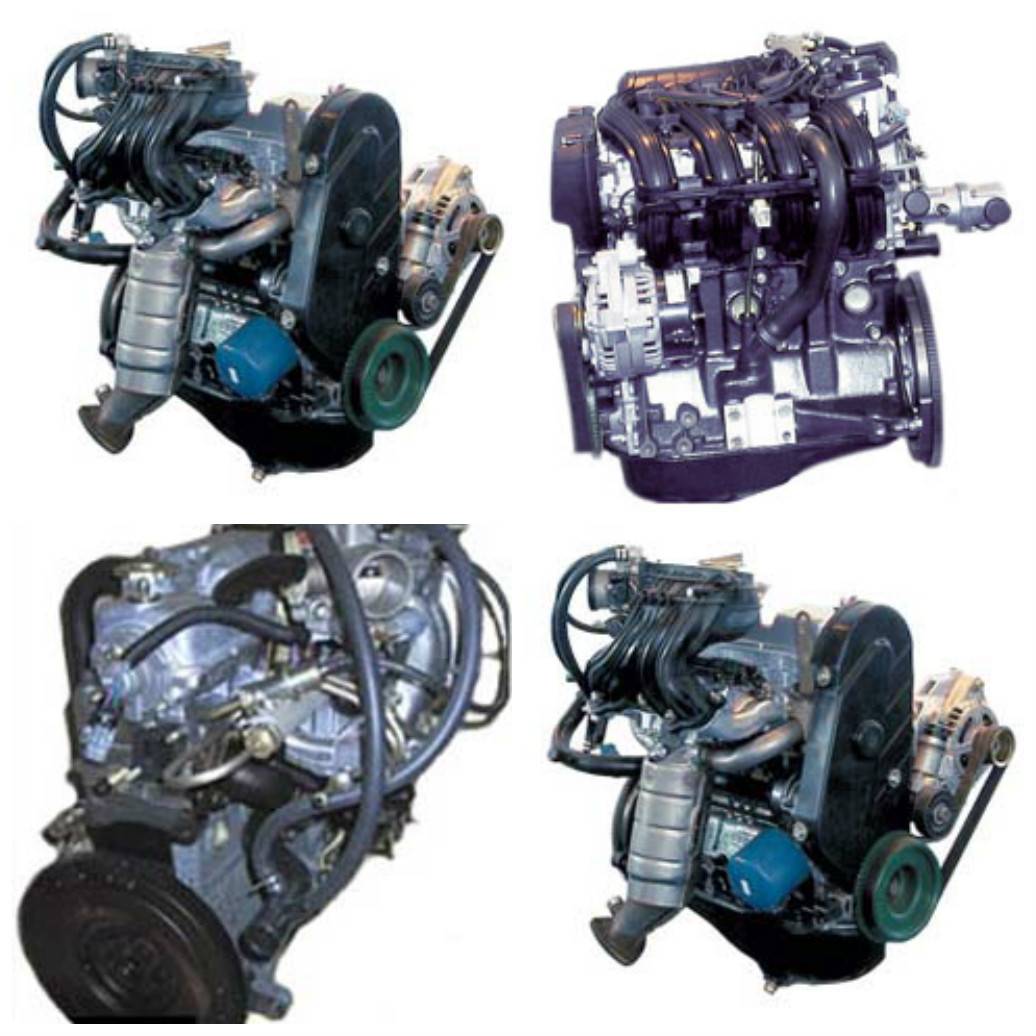

Модификации двигателя Ваз 2114

За десять лет серийного производства Ваз 2114 на него устанавливали:

1.5i. Двигатель Ваз 2114 объемом 1.5 литров, с 8-ю клапанами. Максимальная его мощность была 78 л. С. при 5800 об/минуту. Крутящий момент при 3800 оборотах/минуту достигает 116 Н.м. На 100 км в смешенном цикле расход бензина 7,3 литра. В этой модификации двс применили инжекторный впуск с управлением через ЭБ, вместо устаревшего карбюраторного, установили новый распределительный вал с подкорректированными фазами. Благодаря внедрению в двигатель ваз 2114 инжектора, инженерам удалось повысить эффективность двигателя, увеличив его мощность, и при этом снизив расход топлива. Это стало большим отправным шагом в развитии всего модельного ряда двс Волжского автозавода.
1.6i. В 2004 году выпустили модификацию двигателя с увеличенным объемом в 1.6 литра. Он развивал мощность в 81 л. с. при 5200 оборотах/минуту и 125 Н.м. при 3000 оборотах/минуту. В смешенном цикле двигатель расходует 7,6 литров бензина на 100 км. Двигатель ваз 2114 с инжектором и 8-ю клапанами получил увеличенный объем за счет увеличенной на 2.3 мм высоты цилиндра, что позволило сделать больший ход поршня. Модуль зажигания сменился катушкой. Двс получился более мощным и экологичным, но расход топлива увеличился по сравнению с предшествующей моделью.
16V 1.6і (124). Также в 2004 году был выпущен двигатель с объемом 1.6 литра, но уже с 16-ю клапанами, то есть по 4 на каждый цилиндр. Этот мотор уже имел 89 лошадиные силы на маховике при 5000 оборотах/минуту и 131 Нм крутящего момента на оборотах двигателя 3700 в минуту. Завод заявляет расход в смешенном цикле 7,5 литров на 100 км пробега. Мотор ваз 2114 8 клапанный с инжектором получил доработку в виде увеличения количества клапанов до 16 штук. Остальные характеристики остались прежними. Автомобиль начал соответствовать требованиям экологичности ЕВРО-3, обрел дополнительные 8 лошадиных сил и стал немного более экономичным.
16V 1.6і (126). В 2007 этот двигатель сильно доработали, объем остался прежним 1.6 литров, но мощность уже достигала 98 л. с. при оборотах 5600 в минуту, а крутящий момент развивается 145 Н.м. на 4000 оборотах/минуту. Расход топлива сократился до 7,2 литра на 100 км.

Над старым мотором ваз 2114 за 3 года хорошо поработали и внесли несколько изменений:

шатунно-поршневая группа облегчена на 39%;
изменен привод ГРМ, он стал автоматически натягивающимся;
лунки для клапанов уменьшились в размерах;
качество хонингования цилиндров значительно поднялось.

Все эти и некоторые менее значительные доработки увеличили крутибильность мотора и теперь он развивал 98 л. с. и имел пик момента 145 Н.м. При всем этом значительно снизился расход топлива. Это двс получился самым удачным из всех и стал большим достоинством автомобилей, комплектующихся им.

Двигатель ВАЗ 2114 – возможные варианты комплектации

«Родным» для ВАЗ 2114 условно считается двигатель 2111, так как он устанавливался с момента создания модели авто целых 4 года. Эта версия ДВС имеет распределенный впрыск и 4 клапана и объем 1,5 л. Также использовалась тюнингованная версия 21114 объемом 1,6 л за счет увеличения высоты блока цилиндров.

В 2007 году моторы «подтянули» конструктивно до норм Евро-4, на «четырку» поставили 1,6 л модификацию 11183 с 8 клапанами, электронной педалью газа и электродросселем, полимерным ресивером вместо алюминиевого.

Начиная с 2009 года, модель ВАЗ 2114 была модернизирована дочерней фирмой ЗАО Супер-Авто. Стал использоваться 16 клапанный ДВС 21124 объемом 1,6 л мощностью 89 л. с. Годом позже произошел повторный апгрейд силового аппарата, использовалась модификация мотора 2126 такого же объема 1,6 л, но мощностью уже 98 л. с.

Технические характеристики двигателей

В разные годы выпуска модели в качестве основного агрегата устанавливалось несколько модификаций 8-клапанного мотора. Также на версии от «Супер-Авто» стали устанавливаться 16-клапанные двигатели. Если габариты кузова с момента выпуска не претерпели никаких изменений, то технические характеристики автомобиля ВАЗ 2114 с разными моторами имеют разные показатели. Для более удобного изучения всех показателей технической оснащенности модели представим таблицу с данными всех комплектаций «четырки». В таблице представлены технические характеристики двигателей ВАЗ 2114.

Вариант комплектации 2114	1.5і л	1.6і л	16v 1.6і л ВАЗ 211440 24	16v 1.6і л ВАЗ 211440 26
Объем двигателя (в кубических сантиметрах)	1499	1599	1599	1599
Максимальная мощность в лошадиных силах	77 л.с.	81 л.с.	89 л.с.	98 л.с.
Разгон до 100 км/час в секундах	13,2 с	11,2 с	11,2 с	11,2 с
Максимальная скорость разгона	158 км/час	190 км/час	185 км/час	190 км/час
Расход топлива на 100 километров пути (смешанный цикл)	7,3 литра	7,6 литра	7,4 литра	7,2 литра
Максимальный крутящий момент мотора	115 Нм	120 Нм	131 Нм	145 Нм
Тип коробки переключения передач	5-ти ступенчатая механика	5-ти ступенчатая механика	5-ти ступенчатая механика	5-ти ступенчатая механика

До 2007 года на модель устанавливались исключительно 8-клапанные моторы объемом 1,5 литра. Начиная с этого же года завод стал внедрять в машины немного доработанный агрегат с объемом 1,6. Это позволило дать небольшой прирост мощности, при этом сохранялся расход топлива на уровне предшественника. Сама по себе конструкция этих двух версия практически идентична. Более «объемистый» вариант выпускался с индексом 21144. Уже в 2009 году были принято решение на переход к более современным двигателям с 16-ю клапанами. Первым стал устанавливаться 124-й агрегат, а начиная с 2010-го и 126-й. Размеры кузова 4122 x 1650 x 1402 мм при этом остались неизменными. Подробнее об общих характеристиках модели указано в таблице ниже.

Конструкция

Все модификаций двигателя, устанавливаемого на ВАЗ 2114 имеют вылитый из чугуна блок и инжекторную систему впрыска топлива. Несмотря на конструктивные решения, применяемые для улучшения динамических и экологических показателей, устройство двигателя ВАЗ 2114 сохранило простоту и умеренную цену обслуживания.

Эксплуатация и ресурсность

Замену масла стоит производить через каждые 9-11 тыс. км. Независимо от модификации, для замены масла потребуется 3.2 литра. Рекомендуемая вязкость: 5W-30, 10W-40, 5W-40, 15W-40.

Согласно заводу изготовителю, ресурс моторов составляет 150 тыс. км. (200 тыс. км для Приора мотора). Практика показала, что при должном обслуживании мотор способен преодолеть до 250 тыс. км.

Несоблюдение нормативов проведения ТО и неправильный тюнинг двигателя ВАЗ 2114 значительно уменьшают его ресурс.

Особенности и недостатки

1.5і л:

после обрыва ремня ГРМ клапана остаются невредимыми;
требуется регулярное регулирование зазоров клапанов;
износ узлов системы охлаждения;
сопливит масло из-под клапанной крышки;
течь масла из-под датчика-распределителя зажигания и бензонасоса;
плохое крепление выпускного коллектора (решается заменой стальных гаек на латунные);
ненадёжность ранних систем впрыска.

1.6і л:

Обрыв ремня ГРМ не деформирует клапана;
потребность в периодической регулировки клапанов;
повышенная шумность и вибронагруженность.

16V 1.6і л (124):

Благодаря лункам на поршнях, даже с умеренными спортивными валами при обрыве ремня ГРМ не загибает клапана;
каждые 15 тыс. км нужно подтягивать ремень ГРМ.

16V 1.6і л (126):

обрыв ремня ГРМ приводит к загибанию клапанов (решить проблему можно, установив безвтыковые поршни.

СОСТАВЛЯЮЩИЕ ЭЛЕМЕНТЫ ТОПЛИВНОЙ СИСТЕМЫ

Устройство топливной системы ВАЗ 2114 состоит из следующих основных элементов:

Бензобак;
Топливный насос;
Устройства для фильтрации бензина;
Система трубопроводов;
Топливная рампа;
Форсунки;
Блок для утилизации отходов.

Схема топливной системы Разберем каждую составляющую по отдельности.

БЕНЗОБАК

Бензобак ВАЗ 2114 представляет собою емкость, сверенную из двух равных металлических частей. Из бака выведена горловина, в которую заливается бензин. Горловина соединена с баком посредством резинового патрубка и хомутов.

ТОПЛИВНЫЙ НАСОС

Бензонасос расположен непосредственно в баке. Он обладает датчиком уровня топлива, который передает на ЭБУ информацию о текущем количестве бензина. Бензонасос подсоединен к магистрали по которой бензин транспортируется к топливной рампе. Сам бензонасос состоит из нескольких частей – фильтров грубой очистки, проводки и электромотора, который и осуществляет перекачку топлива. Как свидетельствуют отзывы владельцев четырнадцатых, лучше всего зарекомендовали себя бензонасосы от немецкой компании BOSCH.

УСТРОЙСТВО ФИЛЬТРАЦИИ

Система впрыска топлива ВАЗ 2114 очень сильно зависит от качества используемых фильтрующих устройств. При плохом фильтре существенно снизится как КПД, так и долговечность работы всей системы.

На четырнадцатую ставятся неразборные фильтры с рабочим элементом из бумаги. Такие фильтры достаточно быстро забиваются, и менять их необходимо хотя бы раз на 10-15 тыс. километров пробега.

ТОПЛИВНАЯ РАМПА

Топливная рампа расположена на корпусе впускного коллектора. Её конструкция состоит из двух частей, разделенных между собой подпружиненной диафрагмой. Первая – топливная, в которой задается необходимый уровень давления бензина, вторая – воздушная, в ней нагнетается воздух, благодаря чему диафрагма сжимает топливную камеру, и меняет уровень давления в ней.

Рампа

СИСТЕМА ТРУБОПРОВОДОВ И ШЛАНГОВ

Для циркуляции бензина от бензобака до форсунок в четырнадцатой используются стальные топливные магистрали, расположенные на днище автомобиля. Система подачи топлива ВАЗ 2114 также предусматривает наличие обратного трубопровода, по которому излишек бензина от форсунок возвращается обратно в бензобак.

Владельцам ВАЗ 2114 рекомендуется тщательно следить за состоянием топливной магистрали, дабы избежать утечек бензина. Необходимо регулярно проверять трубы на предмет деформаций и коррозии.

ФОРСУНКИ

Форсунки представляют собою клапана, приводящиеся в действие электромагнитным управлением. Они обладают распылителем, с помощью которого топливо под давлением подается непосредственно в камеры сгорания.

Форсунки – одна из самых проблемных частей системы подачи топлива четырнадцатой (равно как и ВАЗ 2115 и ВАЗ 2113), срок службы которой непосредственно зависит от качества используемого бензина. Если фильтр тонкой очистки не выполняет свои функции в полной мере, то форсунки будут забиваться, и время от времени вам потребуется прочищать их на СТО (сделать это в домашних условиях очень проблематично).

Критическая поломка форсункок – замыкание, либо обрыв обмотки, после которого необходима замена вышедшей из строя детали.

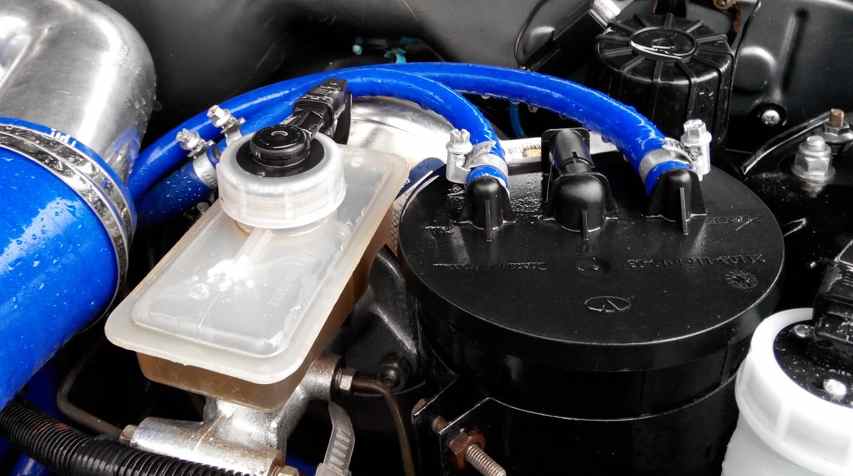

БЛОК УТИЛИЗАЦИИ ОТХОДОВ

Стандарт экологической безопасности ЕВРО-3, которому соответствует ВАЗ 2114, предусматривает наличие камеры утилизации паров бензина, в качестве которого в четырнадцатой используется адсорбер с активированным углем. Адсорбер подключен к дроссельному узлу, из которого отсасываются все возникающие испарения.

Адсорбер

Недостатки и достоинства

ВАЗ 21114 имеет очень большое количество слабых мест. Виной этому служит плохое качество отдельных узлов и механизмов. К недостатком относиться отсутствие гидрокомпенсаторов на клапанах. Из-за этого приходиться часто проводить регулировку тепловых зазоров в клапанах.

Несмотря на массу недостатков, достоинств у этого силового агрегата намного больше:

в первую очередь, к достоинствам ДВС нужно отнести соответствие европейским нормам токсичности. ВАЗ 21114 соответствует Евро 2, Евро 3, Евро 4;
данный силовой агрегат при вполне приличном объёме в 1.6 литр имеет скромный аппетит. Что говорит о выгодной эксплуатации автомобиля с таким мотором;
достоинством данного мотора является устройство привода ГРМ. С ременным приводом распределительного вала мотор работает тихо, просто шепчет

Конструкция поршня имеет углубление, благодаря этому поршни не гнут клапана;
применение инжектора для системы питания, увеличивает мощность и крутящий момент, и уменьшает расход топлива и токсичные выбросы;
важное значение имеет невысокая стоимость запасных деталей и их наличие в любом автомобильном магазине;
к достоинствам относится: простота конструкции ВАЗ 21114, высокая ремонтоспособность и возможность обслуживания двигателя своими руками.

Подведем итоги

С учетом приведенной выше информации можно сделать вывод, что моторы на ВАЗ 2114 получились удачными. Эти двигатели имеют приемлемый ресурс (особенно на фоне предыдущих агрегатов ВАЗ), а также отличаются достаточно производительностью, надежностью, экономичностью и простотой обслуживания.

В качестве итога еще раз отметим, что все модификации данного двигателя ремонтопригодные, не отличаются особой сложностью в обслуживании. Также указанные моторы хорошо подходят для тюнинга (как глубокого, так и поверхностного), что позволяет доработать и адаптировать мотор ВАЗ 2114 под конкретные цели и задачи при такой необходимости.
