Дворники с подогревом, устанавливаем своими руками

Что есть на рынке

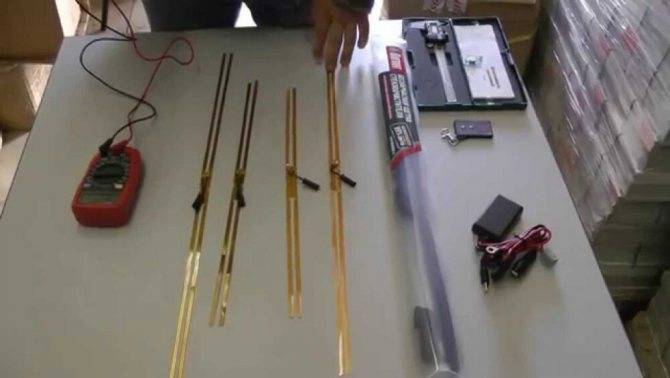

Щетки стеклоочистителя с подогревом Burner-3

Сегодняшний рынок предлагает относительно немного марок зимних стеклоочистителей, к которым можно отнести дворники с подогревом «Burner», «Consul Winter» и еще несколько менее известных брендов. Существенных различий между ними нет, отличается лишь способ крепления и форма. Щетки стеклоочистителя с подогревом «Burner» имеют специализированные адаптеры, что немного облегчает процесс крепления, а конкуренты оснастили свою продукцию «крючками». Цены на подобные товары выше, чем на привычные дворники, однако вполне доступны. Так стандартный комплект для подогрева дворников обойдется владельцу авто в 1,5 – 2 тыс. рублей, в зависимости от марки, региона и ценовой политики магазина.

Цена на более «продвинутые» дворники с подогревом, в комплект которых включены дополнительные комплектующие, увеливается вместе с количеством всевозможных функций, поэтому многие автолюбители делают дворники с подогревом своими руками. Новое поколение щеток стеклоочистителя с подогревом «Burner 5» как раз можно отнести к таким моделям. В комплект дворников с подогревом «Burner 5» могут быть дополнительно включены такие комплектующие, как пульт дистанционного управления, что позволяет пользоваться продуктом с максимальным комфортом. Цена на данный товар, естественно, превышает стоимость менее «продвинутых» моделей и варьируется в пределах 4,5 – 5,5 тыс. рублей.

Число владельцев авто, которые отдают предпочтение специализированным дворникам, постоянно растет, так как данный продукт уже успел зарекомендовать себя на рынке комплектующих и значительно облегчить жизнь автомобилистам в условиях сурового и переменчивого российского климата. Однако, устанавливать ли подобный элемент на свой автомобиль или какой марке отдать предпочтение, решать только Вам.

Дворники лобового стекла с подогревом

Как минимум на протяжении одного-двух зимних месяцев в году каждый автолюбитель в морозную погоду сталкивается с примерзанием дворников к лобовому стеклу, а также намерзанием на дворниках во время езды в снежную погоду снега и льда. Все это ухудшает комфортные ощущения от эксплуатации автомобиля в зимний период и снижает безопасность езды из-за плохой видимости дороги.

Эти обстоятельства наталкивают на мысли о необходимости установки подогрева дворников лобового стекла, либо зоны их расположения.

Установка подогреваемых «дворников»

Бескаркасные щетки, оборудованные заводскими термоэлементами, укомплектованы переходными модулями для крепления к стеклоочистителям автомобилей разных марок (количество – от 5 до 9 шт.). В продаже встречается несколько брендов, чьи изделия проверены водителями на практике: BREMAX, Burner и CHAMPION.

Чтобы сделать обогрев лобового стекла с помощью готовых «дворников», изучите инструкцию по эксплуатации изделия и установите их в таком порядке:

Демонтируйте штатные щетки с кронштейнов, а с новых деталей снимите пластиковые крышки адаптивных модулей.
Выберите из комплекта подходящее крепление и зафиксируйте его на адаптере, аккуратно выведя проводку через специальное отверстие.
Установите щетки на «дворники», пропустив провода внутри кронштейнов. Чтобы они не болтались, закрепите токонесущие жилы тонкими пластиковыми хомутами.
Используя любое технологическое отверстие в перегородке, проложите проводку до кнопки либо гнезда прикуривателя.

Внимание! В местах крепления стеклоочистителей к приводным валам провода натягивать нельзя, иначе жилы быстро переломятся. Для защиты электросети автомобиля включите в цепь питания подогревателей дополнительный предохранитель номиналом 5 А. Если необходимо задействовать включение от кнопки, то рекомендуется собрать схему с реле, позволяющую защитить клавишу от больших токов

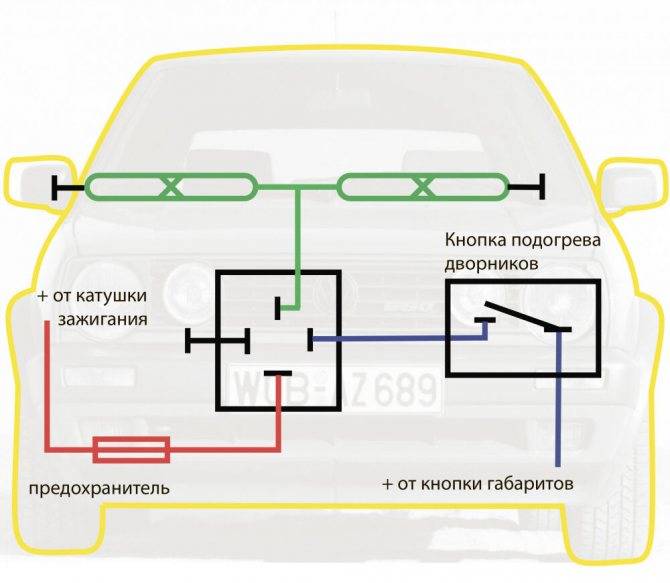

Если необходимо задействовать включение от кнопки, то рекомендуется собрать схему с реле, позволяющую защитить клавишу от больших токов

Для защиты электросети автомобиля включите в цепь питания подогревателей дополнительный предохранитель номиналом 5 А. Если необходимо задействовать включение от кнопки, то рекомендуется собрать схему с реле, позволяющую защитить клавишу от больших токов.

Практика автолюбителей, пользующихся заводскими щетками, показывает, что подогрев и оттаивание стекол под резинками происходит буквально за 2–4 минуты. Не обогреваемая зона остается покрытой льдом, который приходится растапливать горячим воздухом от печки.

Алгоритм изготовления дворников с подогревом

Подогрев щетки с использованием нихромовой нити

Итак, рассмотрим один из способов, как сделать дворники с подогревом. Для примера возьмем ленту стеклоочистителя от ХОРС. Эта щетка отличается тем, что ее конструкция полая. Она закреплена на пластиковом профиле, что также очень удобно для обустройства подобных дворников. Итак, алгоритм работы следующий:

Для изготовления нагревательного элемента используют провод из нихрома сечением 0,3 мм. Длина провода должна составлять двойную длину дворника, к которой необходимо добавить запаса 20 см. Проволока эта широкодоступна, поскольку ее применяют в нагревательных спиралях различных бытовых приборов. Нагревательный элемент в виде проволоки пропускают через всю длину щетки и следят, чтобы он повторял ее контур. Если этого не добиться, дворник может начать неплотно прилегать к стеклу.
Нихромовая проволока продается обычно в виде спирали. А это значит, что ее нужно выпрямить. Для этого спираль надевают на шило и вытягивают плоскогубцами кусок нужной длины.
Далее отмеряют кусок проволоки, длина которого в 2 раза меньше, чем у дворника, и дают запас еще 10 см. Сгибают эту проволоку и пропускают ее внутрь полого пространства резинки дворника. Проволока должна полностью спрятаться в резинке. При этом следят, чтобы она не перекрутилась, поскольку тогда нихром гораздо быстрее перегорит.

Статья в тему: Выбор лучшего дизельного мотора для легкового автомобиля

Конца нихромовой нити с проводами

В пластиковом корпусе проделывают отверстия для выведения провода нагревателя. Затем соединяют нагревательный элемент с проводом и припаивают их. Провод используют сечением 2х0,2. Желательная длина – 2 метра. Пайку необходимо защитить от повреждений. Для этого приклеивают кусок профиля с использованием дихлорэтана.
Затем к этому проводу припаивают еще один провод длиной полтора метра и сечением 2х0,35. Пайку защищают термоусаживаемой трубкой. Устанавливают разъем «мама» для подключения питания.

В общей сложности получаются нагреватели, сопротивление которых составляет от 8,8 (для 45 см) до 11 Ом (для дворника 60 см).

Преимущества и недостатки

В эксплуатации дворники с подогревом демонстрируют следующие преимущества:

возможность использовать при любых погодных условиях;
снег на стекле быстро растапливается под воздействием нагревающей поверхности;
длительный эксплуатационный срок;
оставшаяся на дворниках и стекле жидкость не замерзает, и ледяная корка на лобовом стекле не формируется;
простота монтажа и эксплуатации при наличии базовых навыков;
возможность покупки в любом автомобильном магазине благодаря широкой доступности.

Наряду с преимуществами, как всегда, есть и отрицательные стороны:

стоимость намного выше традиционных стеклоочистителей;
монтаж может быть проблематичным, если вы решите устанавливать дворники не через прикуриватель;
если стекло слишком заледенело, даже тёплые дворники не помогут.

Назначение дворников

Дворники в автомобиле являются одним из важнейших элементов системы очистки стекла. Они должны не только удалять с поверхности стекла воду и грязь, но и обеспечивать хороший обзор для шофера в любую погоду, не только днем, но и ночью

Еще на стадии обучения к будущему шоферу приходит понимание важности чистых стекол и зеркал. Некоторые свежеиспеченные автомобилисты отказываются садиться за руль транспортного средства в ненастье из-за плохой работы стеклоочистителей

В зимнее время появляются дополнительные трудности при очистке стекла в виде примерзания щеток. Чтобы отогреть резиновый или силиконовый рельефный материал, требуется длительная работа двигателя, а также самоотверженное отогревание щеток горячим дыханием автовладельца. Однако ни один из данных способов не приведет к желаемому результату. А если к морозу добавится снегопад, то дворники будут замерзать прямо на ходу.

Стеклоочистители должны исправно выполнять свою работу при разных температурах, в дождливую или снежную погоду с сильным ветром. Поэтому современные зимние щетки изготавливаются с применением инновационных технологий. Такие модели способны сохранять высокие рабочие свойства при низкой температуре, не примерзая к лобовому стеклу. Щетки остаются мягкими и эластичными, что и позволяет им качественно выполнять главную функцию — быстро и качественно очищать стекло.

Подключение тёплых щёток

Установить щётки с подогревом можно как в автомастерской, так и самостоятельно. Если второй вариант для вас более предпочтителен, ориентируйтесь на следующую последовательность работ.

Тщательно очистите поверхность лобового стекла от пыли и грязи.
Снимите защитную плёнку с приобретённых щёток.
Определитесь с местом установки дворников на стекле. Наметьте зону, где щётка будет останавливаться, и приклейте ЕЩС на это место с внутренней стороны стекла

На данном этапе важно учитывать, что зона остановки дворника должна быть по центру нагревательного материала.
Подключите один кабель на массу автомобиля, а второй к проводу с надписью +12 вольт через включатель.
На данном этапе можно запустить дворники.

Монтаж кнопки включения

В процессе езды необходим быстрый и удобный доступ к кнопке включения, следовательно, располагать её нужно с ориентировкой на данное требование. Вы должны обладать базовыми электротехническими знаниями и соблюдать следующие рекомендации.

Соедините реле с кнопкой включения. Лучшее место для реле – зона под капотом машины. Следите за длиной проводов.
Чтобы протягивать провода в труднодоступные места было удобно, используйте проволоку.
Обеспечьте всем проводам надёжную изоляцию, иначе всё придётся делать заново из-за короткого замыкания цепи.
Начните с минуса подключение реле и завершите плюсом.
Установите предохранитель между проводом с плюсовой полярностью.

Это интересно: Обзор нового автомобиля «Ниссан Икстрейл»: технические характеристики, комплектации и цены на 2020 год

В результате включение машины и нажатие на кнопку должно активировать запуск приборов и работу обогрева. Данная функция должна отключаться при повторном нажатии на кнопку.

Установка своими руками

Если выбираются покупные модели, то к каждой прилагается подробная инструкция. Поэтому с подключением не должно возникнуть никаких проблем. Немного сложнее создать нагревающиеся щетки самостоятельно.

Для того, чтобы из обычных стеклоочистителей сделать вариант с подогревом, внутри щеток размещают тонкий провод. При подаче электрического напряжения он нагревается и вокруг щетки не образуется лед. При этом резиновая деталь не морозе не теряет эластичности и другие полезные характеристики.

Инструменты

Подобное устройство можно легко сделать за несколько вечеров.

Для его изготовления на основе бескаркасных щеток понадобятся:

20 метров провода;
скотч;
доска (необходимо отмерить такую же длину, как и у щетки);
гвозди (2 шт);
40 сантиметров медного провода;
паяльник;
фольга;
термоусадочная трубка.

Первым делом нужно снять и разобрать дворники. А затем сделать обогревательные элементы.

Изготовление элемента обогрева

Следующим шагом будет создание подогревающего элемента и подсоединение его к дворникам.

Создание ленты-нагревателя:

Берется подготовленная доска, в нее по краям забиваются два гвоздя.
На доску витками наматывается провод. Надо следить, чтобы он не перекручивался.
Провода соединяются скотчем каждые пять сантиметров. У соединений будет вид плоской лапши.

Подсоединение элемента нагрева:

Медная проволока режется на два куска по 20 см — это два провода.
Они припаиваются к получившемуся нагревательному элементу.
Места крепления нужно изолировать термоусадочной трубкой.
После всех манипуляций готовый элемент надо обернуть фольгой.
Затем подготовить дворники: снять с них пластик и резинки. Внутрь вставить нагреватель и снова собрать.
К проводам припаять клеммы.
Для изоляции на стеклоочистители нужно надеть гофрированную трубку.

Подключение

Полученное изделие подключают к системе автомобиля через реле. Оно рассчитано на силу тока от 10 до 15 ампер. Управляющий провод нужно соединить с контактом, в который после включения зажигания подается электроэнергия. Выключатель размещается на приборной панели авто.

Также необходим предохранитель. Он устанавливается на проводе, который идет к реле включения устройства от аккумуляторной батареи.

Проверка работоспособности

Для проверки потребуется термометр. Усовершенствованные дворники сначала включаются на 10 минут. Замеряют температуру нагрева. Затем повторно включают на полчаса, снова измеряют температуру. Она должна быть выше предыдущей.

Надо учитывать, что если проверка будет производиться зимой и на улице, то до высокой температуры дворники не нагреются, максимум до 50 градусов Цельсия. Для очистки льда этого вполне хватит. В более теплое время года и в гараже показатели будут выше.

Моментального нагрева не будет, для этого требуется подождать 10—15 минут. Лобовое стекло при этом не прогревается.

Щетки дворника с подогревом

Еще один способ обогрева лобового стекла заключается в установке щеток дворника со встроенными в них нагревательными элементами. Такие дворники нельзя включать при температуре ниже минус 15 градусов, в противном случае стекло потрескается. Установка щеток своими руками трудностей не вызывает, ведь там стандартные крепления-защелки. Единственная трудность с подведением проводов к дворникам. В большинстве случаев никакие провода не выдерживают больше 18 месяцев. Из-за движения дворников металлическая жила в них переламывается. Схема подключения к аккумулятору такая же, как для стекла со встроенным подогревом. Как и описанный выше подогрев, этот способ подходит лишь для небольшого мороза и слабого оледенения стекла. При сильном морозе или обледенении теплые дворники бесполезны.

Использование предпускового подогревателя

Это второй по эффективности метод, не имеющий ограничений по температуре воздуха или степени обледенения стекла. Единственный недостаток в том, что для него требуется плавно, в течение 3–5 минут увеличивать температуру подаваемого воздуха. Очевидный плюс этого метода – увеличение температуры воздуха внутри салона и легкий пуск мотора в любой мороз. Для реализации этого способа вам потребуются только электрический, бензиновый или дизельный предпусковой подогреватель, шланги и хомуты. Ведь электрическая часть таких устройств не связана с проводкой автомобиля. Стоимость подогревателей, которые работают от розетки 220 вольт, составляет 1–6 тысяч рублей. Стоимость автономных бензиновых и дизельных подогревателей не слишком плохого качества начинается от 20 тысяч рублей. Подгреватель включают в разрыв нижнего или верхнего шланга малого круга охлаждения, обеспечив движение антифриза в ту же сторону, что в работающем моторе. После того, как завершена установка и подключение подогревателя, необходимо проверить все соединения на утечку.

Статья в тему: Оформление и эксплуатация нерастаможенного авто

Использование тепловентилятора

Этот метод не отличается высокой эффективностью из-за малого напряжения аккумулятора. Наиболее мощные автомобильные тепловентиляторы потребляют до 25 ампер, поэтому для них необходимо использовать специальный прикуриватель или подключать напрямую к аккумулятору. При таком токе они выдают мощность около 300 ватт, поэтому для отогревания стекла потребуется около 40 минут. И не факт, что после такой нагрузки, в аккумуляторе хватит заряда, чтобы завести холодный мотор. В какой-то мере может помочь использование тепловентиляторов мощностью 1,5–2 кВт, работающих от напряжения 220 вольт. Эти тепловентиляторы необходимо устанавливать так, чтобы они не обдували впрямую лобовое или боковые стекла, иначе при сильном морозе это приведет к их растрескиванию. Не всегда есть возможность проложить в салон провод от ближайшей розетки и использовать тепловентилятор, поэтому такой метод не слишком эффективен.

Вывод

Для борьбы с наледью наиболее эффективны лобовое стекло со встроенным подогревом и предпусковой подогреватель двигателя. Оба способа обойдутся недешево и для реализации требуют многих знаний и умений. Поэтому многие автовладельцы не решаются сделать их самостоятельно и обращаются в автомастерские, что еще больше увеличивает затраты. Обогрев зоны дворников эффективен лишь в теплых регионах, где температура не опускается ниже минус 15 градусов и не бывает сильных снегопадов. Все рассказы о том, что две полоски в зоне дворников позволяют сделать эффективный обогрев стекла в любой мороз, являются лишь нечестным рекламным ходом. И нередко заканчиваются растрескиванием и заменой стекла. Поэтому не экспериментируйте, ставя под угрозу безопасность лобового стекла.

Монтаж кнопки включения

Соедините реле с кнопкой включения. Лучшее место для реле – зона под капотом машины. Следите за длиной проводов.
Чтобы протягивать провода в труднодоступные места было удобно, используйте проволоку.
Обеспечьте всем проводам надёжную изоляцию, иначе всё придётся делать заново из-за короткого замыкания цепи.
Начните с минуса подключение реле и завершите плюсом.
Установите предохранитель между проводом с плюсовой полярностью.

Тёплые дворники своими руками Если вы относитесь к категории владельцев авто с обширным опытом, можно рискнуть и не только установить тёплые дворники самостоятельно, но и изготовить их на базе классических стеклоочистителей, флюса, кислоты, проводов, паяльника и нихромовой нити. Процесс изготовления таких щёток состоит из следующих этапов:

Простота конструкции бескаркасных дворников делает их идеальной основой. Поместите нихром с двух сторон резинки, которую можно подтолкнуть внутрь для защиты от вываливания. Соблюдайте максимальную аккуратность, в противном случае разрыва резинок не избежать.
Чтобы конструкция не развалилась при надевании защитного кожуха, используйте для соединения резинки с металлической пластиной термопистолет.
Измерьте уровень сопротивления, показатели в 8 — 9 Ом должны быть для вас ориентиром. Если сопротивление ниже, стекло может перегреться и даже лопнуть.
Наденьте защитные кожухи на дворники для предотвращения разрушения в момент соединения с креплением проводка.
Снабдите стеклоочистители креплением, просверлите небольшие отверстия для проводов.
Просверлите ещё 2 отверстия для проводов в верхней крышке, если провода будут проведены при открытии крышки через щель.
Приготовьте несколько термоусадок для предотвращения замыкания нитей между собой.
На следующем этапе соберите все элементы и повторно измерьте сопротивление. Приступайте к паяльным работам только в том случае, если сопротивление в норме.
Проверьте наличие массы на креплениях и при наличии таковой подключите её к креплению путём опрокидывания под капот 12В.
Выставьте предохранитель на отметку 5А и подключите одновременно два стеклоочистителя. Остаётся дело за реле и установкой выключателей в салоне.

Вариант №2

В данном случае будут задействованы дворники с силиконовой лентой, внутри которой есть отверстие.

Нагревательным элементом будет выступать проволока из нихрома диаметром 0,3 миллиметра. Чтобы определить, сколько её потребуется в работе, следует замерить длину обеих щёток и прибавить к этой величине ещё 20 сантиметров. Сразу вставлять проволоку в дворники не нужно, сначала её необходимо натянуть пассатижами над огнем и дать остыть.

Приступаем непосредственно к изготовлению устройства. Продеваем в отверстие в силиконовой поверхности дворников. В месте, в котором находится ограничитель, толстой иглой сделаем под углом прокол. Вставляем в него один конец проволоки и надеваем изоляцию. В середине профиля щёток проделываем пару отверстий, предназначенных для вывода контактов. Вставляем нихромовую нить и ставим на место силиконовую ленту. Припаиваем к проволоке два отрезка провода по десять сантиметров. Места крепления закрываем кусочком профиля с помощью дихлорэтана. После этого припаиваем к щёткам 1,5 метра провода и изолируем термоусадкой. Дворники с подогревом, своими руками созданные, готовы!

Вывод

Исходя из представленного обзора, можно определиться в выборе – очищать ветровое вручную и ежедневно тратить на это свои силы и время либо же один раз не полениться и сделать обогрев лобового стекла своими руками. Благодаря наличию в автомагазинах различных дополняющих устройств к авто «теплое» ветровое стекло можно сделать самостоятельно без особых финансовых затрат. После этого ваш автомобиль будет готов к эксплуатации зимой в любой момент, независимо от капризов погоды.

Для подогрева дворников нам потребуется:

Дворники;Нихромовая нить (диаметром 0,3-0,35 мм);Паяльник+небольшой кусок проводов+флюс, кислота+термоусадка+инструмент+термопистолет.

Купил недавно щетки бескаркасные и поводки дворников от ВАЗ-2110. В результате доработок (смотрите статьи в интернете) поводками дворников остался доволен.

Дворники купил бескаркасные зимние (около 300 руб за шт).

Разобрал:

Конструкция дворников простая. Нужно проложить нихром с двух сторон от резинки. Можно их затолкать внутрь, чтобы они не вываливались. Будьте аккуратны, чтобы не порвать резинку.

Советую воспользоваться термопистолетом, и соединить резинку и металлическую пластинку, т.к. это все развалится, как только будете надевать защитный кожух дворника.

Советую сразу измерить сопротивление. Если сопротивление в пределах 8-9 Ом (для диаметра 0,3-0,35 мм), хорошо. Если меньше, дворник быстрее нагреется, и возможно лопнет стекло. Один дворник у меня получится 8 Ом, другой 5 Ом. Пришлось переделать. Хорошо, что конструкция простая, 10 минут потратил на устранение неисправности. Одеваем защитные кожухи, чтобы конструкция не развалилась, когда будем одевать конструкцию крепления поводка.

Одеваем крепление (хз как называется). Сверлим 2 отверстия диаметром 1 мм, прокидываем провода.

Просверливаем 2 отверстия в верхней крышке. Хотя можно и не просверливать, а прокинуть провода в щель, когда открывается эта крышка. Я сделал так. Сразу приготовил 2 термоусадки, для того, чтобы не замкнулись нити между собой.

Собираем все вместе. Еще раз меряем сопротивление. Если все в норме, паяем провода. Надо проверить, есть ли на креплениях дворника масса. Тогда массу подключаем на крепление дворника, а +12В уже прокидываем под капот. Подключаем 2 дворника параллельно, ставим предохранитель на 5А, потом реле, помещаем в салон выключатель дворников и все.

Сам подключить не успеваю, т.к. уезжаю на учебу. Подключать буду только в конце февраля.

После включения через 10 минут, при комнатной температуре, дворники нагрелись до 50 градусов. Через 30 минут 75 градусов. На улице, зимой, такой высокой температуры не получится. Максимум нагреется до 50 градусов. Нагрев будет не моментальный, а спустя минут 10-15. Для прогрева щеток, и очистки льда на щетках, вполне хватит. Лобовое стекло щетка прогревать не будет.

Зимой каждому автомобилисту знакома проблема, связанная с пристыванием дворников к лобовому стеклу. Такая неприятность даже может стать причиной серьёзной аварии, поскольку во время поездки в непогоду дорогу вы просто не разглядите. Однако выход из такой ситуации есть. с подогревом – это решение проблемы.
