Регулировка фар своими руками

Регулировка света фар своими руками

Настройка фар – дело тонкое, но крайне необходимое. Это только на первый взгляд кажется, что небольшие различия угла наклона светового потока не создают дискомфорта водителю даже при передвижении по неосвещенным загородным дорогам. На практике же от правильности регулировки фар может зависеть здоровье, а то и жизнь водителей.

Почему проверка и регулировка фар настолько важны? Дело в том, что если угол наклона фар настроен неправильно, вы будете слепить водителей на встречной полосе, что может привести к лобовому столкновению. Если вы стали замечать что водители встречных автомобилей моргают вам дальним светом, но поста ГАИ вы так и не проехали, вам обязательно стоит проверить правильность регулировки фар.

Не стоит сразу же искать сервис или СТО, регулировка света фар своими руками – вполне реальная задача. Пользуясь нашей инструкцией, вы сможете самостоятельно выполнить все необходимые действия. Мы предлагаем вам на выбор две схемы, которые вам в этом помогут. Выбирайте ту, которая для вас удобнее.

1-ый вариант регулировки света фар

Что необходимо: ровная площадка, одна сторона которой упирается в стену. Стена должна быть строго вертикальной, без выступов, углов и прочих неровностей. Идеально подойдет территория перед гаражом, например.

Подготовка: на стене прочертите, например, мелом, линию, которая должна разделить автомобиль на две ровных половины. Проще всего сделать это следующим образом – подгоните машину вплотную к стене и определите середину. Затем просто сдаете назад. Далее для разметки стены потребуются следующие параметры – расстояние от земли до лампы и от лампы до центра авто. Если оптика раздельная, то придется измерить каждую лампу.

На стене чертится еще одна линия, на этот раз ниже первой на пять сантиметров. Отмеряется расстояние от центра авто до лампы и от земли и до центра лампы. Перекресток двух линий – центр фары.

Регулировка: отгоните авто назад примерно на семь метров. Включите фары. Угол наклона фар должен полностью совпадать с прочерченной горизонтальной линией

Следующий пункт, на который следует обратить внимание – место, где световое пятно идет вверх. Оно должно совпадать с пересекающимися линиями. Регулировка дальнего света фар проводится аналогично, но только в качестве ориентира выступает верхняя линия. 2-ый вариант регулировки света фар

2-ый вариант регулировки света фар

Необходимо: атрибуты те же самые, требуется автомобиль и ровная площадка с прилегающей стеной.

Подготовка: чтобы самостоятельно проверить и отрегулировать фары, необходимо поставить авто в 10 метрах от стены. Машину требуется соответственно подготовить. Необходимо полностью заправить авто и накачать шины. За рулем следует кого-то посадить, чей вес примерно равен таковому водителя. Для того чтобы состояние подвески не влияло на результат, ее также требуется заранее подготовить. Для этого авто раскачивают раз десять. Перед регулировкой также проверяются фары на предмет работоспособности всех ламп и отсутствия дефектов в виде сколов и трещин.

На стене помечаются места, соответствующие центру фар и на таком же расстоянии, как они расположены в реальности. Эти две точки соединяются горизонтальной линией. После прочерчивается еще две линии, одна на 12 сантиметров ниже, другая выше на 22 сантиметра.

Регулировка: после того, как разметка закончена, регулятор ширины освещения выставляется на ноль. Вторая линия – верхняя граница пятна света основных фар, верхняя граница противотуманных совпадает с третьей линией. Пересечение световых потоков, а точнее их наклонного и горизонтального участков, должны находится на пересечении линий 2 и 3, то есть ниже центра фар на 12 и 22 см. Проследите за тем, чтобы дополнительный винт корректора находился в начальном положении, а если есть гидрокорректор, он должен быть настроен соответственно нагрузке, т.е. соответствовать положению автомобиля с одним водителем.

Проведение реконструкции блока фары

Указанный вариант самый сложный и проблематичный, поскольку к нему должен быть осуществлен комплексный подход.

Пошаговые действия автолюбителя при выполнении указанной работы:

необходимо снять и разобрать фары;
путем нагревания оптики в духовке отделить от основания оптики стекло;
снять алюминиевую деталь, называемую маской;
заказать новую маску, аналогичную предыдущей, но с зеркальными ее отражениями (это необходимо для того, чтобы световой луч был направлен в обратную сторону);
установить все комплектующие фары на место и закрепить фару.

Как видно, регулировка фар на японских авто своими руками — совсем нелегкое занятие. Поэтому перед началом проведения работ рекомендуется взвесить свои силы.

На некоторых японских авто установлены именно такие фары. На сегодняшнее время их проще всего заменить. Рассмотрим, какие рекомендации предоставляют автолюбители по замене хрустальных фар.

Причины неисправности, методы их устранения

Неправильный световой поток на темной дороге видит любой опытный водитель. При настройке ближнего света влево, о неправильной регулировке миганием фар вам будут часто сигнализировать встречные машины. Но плохая работа ближнего и дальнего головного света не всегда вызвана неправильной регулировкой. Причинами неисправности могут стать:

повреждения, потертости, трещины стекла;
аварийный перекос фары в кузове после ДТП;
помутнения, ржавчина на отражателе рефлектора (не ремонтируется, нужно менять внутренности фары);
неисправности подвески машины;
поврежденная электропроводка, не дающая одной из ламп выйти на полный режим накаливания;
перегруз задней части автомобиля (поднимает световой конус вверх).

Внимательно осмотрите головные фары. Приступать к регулировке есть смысл только после устранения других недостатков. Нужно отремонтировать или отполировать стекла, убедиться в нормальном состоянии рефлектора, вымыть фары.

Где и как включаются фары

Относительно расположения органов управления головным светом у автопроизводителей сложилась традиция, устанавливать их в одно из трех мест:

На приборную панель, справа от руля.
На приборную панель слева от руля.
На подрулевом переключателе поворотов.

Такое решение несколько усложнило процесс управления световыми приборами, но позволило сэкономить пространство на торпеде.

В отдельный ряд можно отнести современные модели с сенсорными панелями управления.

На авто типа Tesla и аналогах практически все функции и настройки находятся в одном месте.

Ближнего света

Хотя расположение органов управления может различаться, найти кнопку включения и выключения ближнего света фар в большинстве случаев не составит труда. Для этого необходимо найти тумблер или поворотную ручку, возле которой изображена пиктограмма в виде медузы с лапками, опущенными вниз.

$Как отрегулировать фары своими руками: регулировка ближнего\дальнего света и птф$

Этот значок одинаковый на всех автомобилях, независимо от марки.

В большинстве случаев первое деление (крайнее левое) на поворотной ручке выполнено в виде ноля или надписи OFF, что означает выключенное состояние всех внешних оптических приборов.

Второе положение ручки означает включение габаритных фонарей, необходимых для обозначения габаритов транспортного средства в стояночном положении и при плохой видимости.

И только третье положение переключателя зажигает оптику ближнего света.

На некоторых современных образцах имеется автоматический режим управления светом фар, активирующийся четвертым положением переключателя (AUTO).

В этом режиме ближний свет включится вечером при срабатывании датчиков, определяющих уровень освещенности дорожного полотна или просто при начале движения.

Эта пиктограмма означает положение выключателя для запуска противотуманных фар и задних противотуманных габаритных фонарей.

Дальнего света

Так сложилось, что переключение между оптикой ближнего и дальнего света не реализовывают на одной поворотной ручке. Практически на всех моделях для запуска дальних фар выделена отдельная функция на подрулевом рычаге.

Причем тумблер или поворотная кнопка могут располагаться на приборной панели, но дальний свет всегда включается переключателем поворотов.

Для этого при включенном ближнем свете рычаг необходимо толкнуть вперед от себя. Таким образом переключатель фиксируется в дальнем положении, а на табло приборной панели загорится синяя пиктограмма медузы с прямыми лапками.

Этот индикатор на всех автомобилях имеет одинаковую форму и яркий синий цвет, выделяющий его среди других индикаторов

Это важно, так как водитель должен быть проинформирован о том, что фары его транспорта могут ослепить других участников движения

Рекомендуем: Габаритные и ходовые огни: в чем их отличия

Если потянуть рычаг на себя в крайнее ближнее положение, то дальний свет включится, даже если все другие оптические приборы выключены. Однако это положение нефиксированное и если отпустить рычаг, то он отпружинит обратно в среднее положение, а фары погаснут. Эта функция используется исключительно в качестве сигнальной для того, чтобы кратковременными нажатиями можно было мигать фарами другим участникам движения.

https://youtube.com/watch?v=SXVEZWLj8Nw

Пошаговая инструкция по самостоятельной регулировке

Если вы все же не хотите обращаться в СТО, то можете провести регулировку самостоятельно. Регулировка фар своими руками может быть проведена как с помощью, так и без помощи прибора. Поскольку приборы достаточно дорогостоящие и занимают много места, да и точность, с которой настраиваются фары, не всегда сильно отличается от ручной регулировки, то мы будем рассматривать способ регулировки вручную.

Места нахождения регулировочных винтов

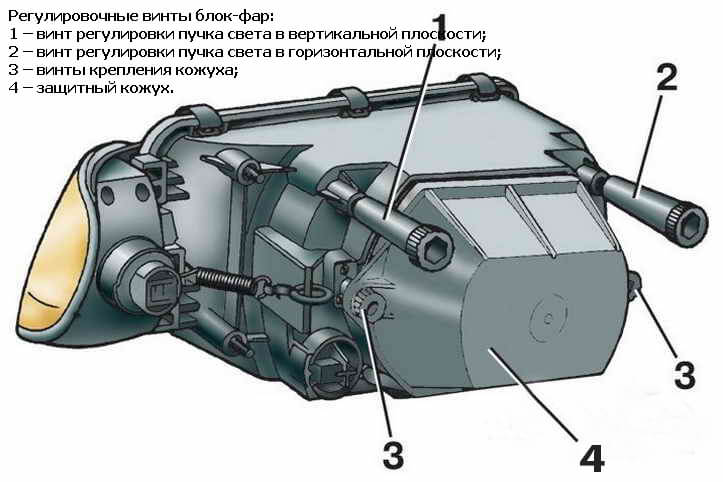

Каждая из блок-фар оборудуется двумя подпружиненными регулировочными винтами. Один из них наружный, а другой — внутренний. Получить доступ к этим винтам можно с задней стороны фонарной сборки после извлечения специальных резиновых заглушек. В некоторых моделях также установлены измерители уровня ламп головных фар, которые могут облегчить процедуру регулировки.

Если добиться результата путём вращения регулировочных винтов не удастся, значит имеется некоторая деформация кузовных панелей передка автомобиля. Подробное расположение регулировочных винтов можно поискать в руководстве по эксплуатации автомобиля.

Процедура регулировки

Чтобы отрегулировать фары, необходимо автомобиль установить на расстоянии около 7 метров от стены или стенда и провести всю необходимую подготовку, описанную выше. После этого вы включаете фары, которые вам необходимо отрегулировать, и закрываете одну из фар плотной тканью, чтобы свет исходил только из регулируемой фары.

С помощью винтов фары надо отрегулировать таким образом, чтобы боковые вертикальные линии находились посередине световых пятен (см. схему выше), а горизонтальная линия «2» находилась сверху и касалась границ этих пятен. Если ближний и дальний свет фар совмещены, до дальний свет фар в этом случае настроится автоматически.

Если же нет, то проведите отдельную регулировку дальнего света. Для этого автомобиль отгоните чуть подальше, чтобы расстояние было примерно равно 10 метрам от стены и закрывайте одну из фар тканью. С помощью регулировочных винтов направьте свет фар в перекрестия, образовавшиеся при пересечении линии «1» с вертикальными боковыми линиями в точках «Е» и «Е». Повторите операцию со второй фарой.

Противотуманные фары устанавливаются параллельно продольной оси транспортного средства. Схему для их регулировки нужно несколько изменить. Сначала автомобиль пригоняют вплотную к стене, затем на стене отмечаются точки напротив центров фар и точку между ними, напротив центра автомобиля. Далее автомобиль устанавливается на расстоянии 5 метров от стены или стенда, и через каждую из точек проводится вертикальная линия, как на предыдущей схеме.

Горизонтальная линия «1» снова должна соединить эти три точки. Горизонтальная линия «2» теперь рисуется ниже первой линии на 10 сантиметров. Световые пятна противотуманных фар должны точно попадать в боковые перекрестия, которые получились при пересечении горизонтальной линии «2с вертикальными линиями боковых точек.

Существует ещё более простой способ регулировки. Для этого дождитесь тёмного времени суток и поставьте автомобиль на ровную дорогу. На расстоянии около 20 метров положите большую палку. Включите ближний свет и закройте одну из фар. Затем при помощи регулировочных винтов подведите верхнюю границу светотени к этой палке.

Регулировка габаритных огней и дневных ходовых огней не имеет необходимости, поскольку они зафиксированы.

Как правильно установить своими руками

Установить новую линзу в фару своими руками не так уж и сложно. Главная трудность — найти и приобрести линзы с нужным типом цоколя. Иногда случается так, что для определённой модели автомобиля невозможно найти понравившуюся конструкцию с корректным цоколем. В этом случае на помощь приходят переходники. Если же вы уже выбрали и приобрели оптику, дело осталось за малым.

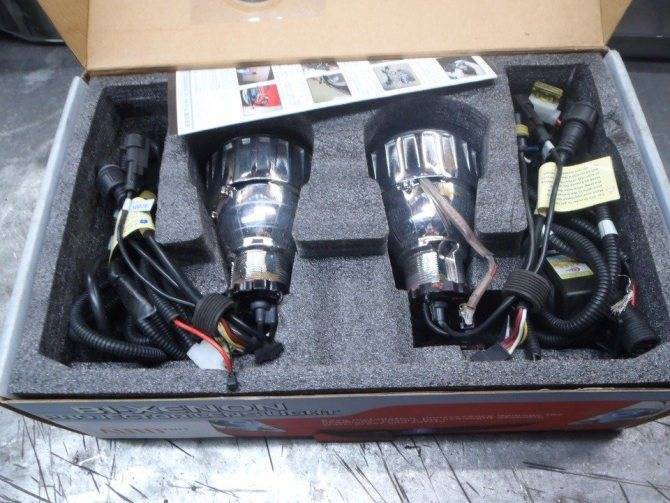

Так выглядят новые линзы для автомобильных фар

Необходимые инструменты

Прежде чем начать монтаж линзы, приготовьте все необходимые инструменты. К ним относятся:

Набор отвёрток разных диаметров (убедитесь, что среди них есть шлицевые и крестовые);
промышленный фен или другой источник высокой температуры (иногда используется обычная духовая печь, которая есть практически в каждой квартире);
пассатижи;
Перчатки для защиты рук.

Процесс установки

После всех выборов, раздумий и приготовлений, пришла пора установить новые линзы.

В первую очередь следует вынуть фары. Этот процесс различается в зависимости от модели автомобиля. Как только фары окажутся у вас в руках, их нужно протереть от пыли и грязи, а затем разобрать. Прочный герметик не даст вам просто так отделить стекло, поэтому фару необходимо нагреть при температуре 300 градусов. Обычно для этого используют промышленный фен, однако, если его у вас не нашлось, можно воспользоваться обычной духовкой. Для надёжности, застелите противень полотенцем и отправьте фару разогреваться на 5–7 минут.

Когда и для чего нужно регулировать фары автомобиля

В идеале проверять, насколько точно настроены автомобильные фары, нужно не реже, чем один раз в год. Конечно, если вы ничего не изменяли в конструкции автомобиля, маловероятно, что за год что-то изменится. Тем не менее дополнительная проверка никогда не бывает лишней, особенно когда речь идёт о безопасности жизни и здоровья людей.

Однако фары имеют свойство загрязняться, в том числе и изнутри. Для очистки линзы и отражателя нередко бывает необходимым демонтаж светового оборудования. После всех манипуляций с водой и чистящими средствами, фары нужно установить на своё место. При этом рекомендуется проверить направление свечения. Если оно сбилось, потребуется настройка.

Регулировка фар должна проводиться в обязательном порядке в том случае, если вы устанавливаете новое световое оборудования

Неважно, касается ли это фар целиком или только источника света, а может быть, какого-либо другого элемента системы. Если вы производите замену в сервисе, то убедитесь, что мастер провёл регулировку. Но при самостоятельном переоборудовании вам придётся постараться самому

Но при самостоятельном переоборудовании вам придётся постараться самому.

Существуют и другие причины обязательной настройки фар. Например, она необходима, если вы ремонтировали или заменяли переднюю часть автомобиля. Некоторые любители тюнинга значительно поднимают или опускают кузов машины. В этом случае также требуется настройка.

Кроме того, специалисты рекомендуют проверять фары в случае замены дисков или шин, а также при установке багажника или замене подвески. Казалось бы, как все эти детали могут повлиять на направление светового потока? Но правила есть правила: лучше потратить несколько часов и убедиться, что оборудование работает так, как нужно, чем рисковать здоровьем.

То же самое относится к поездкам на длинные расстояния. На междугородних трассах качество работы световых приборов особенно заметно. А учитывая скорости автомобилей, ДТП, вызванное подобными нарушениями, может закончиться трагически.

Неправильно отрегулированные фары будут слепить владельцев встречных машин и провоцировать ДТП

Общие сведения о наружном освещении автомобиля

Система освещения современного автомобиля объединяет множество осветительных приборов. Кроме внешнего система также обеспечивает освещение салона, капота и даже багажного отделения (в некоторых автомобилях). Внешние осветительные приборы включают: фары ближнего и дальнего света, расположенные спереди, противотуманные фары, фары-поворотники, габаритные огни, стоп-сигналы и осветители номерного знака.

Передние фары

Фары, расположенные спереди, обеспечивают хорошую видимость дороги в условиях отсутствия естественного или искусственного освещения последней либо его недостаточность. Эти фары также предназначены для того, чтобы водители, приближающиеся по встречной полосе, были в курсе наличия встречного движения. На большинстве современных автомобилей передние фары имеют единую конструкцию, в состав которой входит фара дальнего и ближнего света.

Ближний свет фар является ассиметричным и обеспечивает лучшее освещение по бокам дороги. Дальний свет фар, напротив, обеспечивает лучшее освещении впереди, по ходу движения, но его не рекомендуется использовать при наличии встречного потока, так как такой свет очень яркий и может ослепить других водителей. Более того, использование дальнего света после подачи другими водителями специальных сигналов о просьбе переключить на ближний, считается грубым нарушением ПДД и может привести к ДТП и административной ответственности.

Фары-поворотники

Фары-поворотники нередко встраиваются в конструкцию вместе с фарами ближнего и дальнего света. Они управляются рычагом, находящимся на левой стороне от руля. Этот рычаг, при его перемещении, включает один из поворотников, затем, при повороте рулевого колеса, фиксирует положение характерным щелчком и, после завершения маневра, автоматически возвращается в исходное положение. Фары-поворотники устанавливаются как спереди, так и сзади автомобиля. А у некоторых транспортных средств эти фары имеются и по бокам (как правило, у большегрузных и маршрутных транспортных средств). Некоторые дублирующие фары-поворотники устанавливаются в тыловую часть зеркал заднего вида.

Габаритные и дневные ходовые огни

Габаритные огни представляют информацию о размерах автомобиля другим водителям. Они расположены и в передних и в задних блок-фарах. Огни автоматически включаются при торможении автомобиля, а также когда двигатель автомобиля работает на остановке или стоянке.

Дневные ходовые огни значительно улучшают видимость автомобиля другими участниками движения. Отличаются от габаритных более интенсивным светом.

Противотуманные фары

Противотуманные фары не являются обязательными и могут быть установлены, по желанию автовладельца, уже после приобретения автомобиля. Свет этих фар достаточно специфичный и расфокусированный. При движении в тумане, он как будто «прорезает» дымку насквозь, освещая различные препятствия впереди, в виде других транспортных средств, упавших деревьев, камней и т.д. Противотуманные фары, как правило, устанавливаются спереди, снизу от основных осветительных приборов.

Остальные световые приборы

Особыми внешними световыми приборами являются проблесковые маячки. Эти приборы устанавливаются на автомобили специальных служб (МВД, ФСБ, МЧС, скорая медицинская помощь и т. д.) и предназначены для привлечения внимания других участников дорожного движения, чтобы те были готовы в нужный момент уступить дорогу такому транспортному средству. Эти приборы представляют собой два маячка, вращающихся вокруг своей оси.

Маячки, как правило, бывают синего и красного цвета. Кроме вышеупомянутых транспортных средств, проблесковые маячки также устанавливают на транспортные средства, перевозящие опасные грузы и водители специальных инженерных машин

Но такие маячки не дают им преимущества в движении, а лишь информируют водителей о необходимости соблюдения осторожности

Отдельной категорией внешних световых приборов являются световозвращающие элементы (знак аварийной остановки, обозначения габаритов груза и т. д.). Но их регулировка не вызывает особого труда, т. к. они всегда устанавливаются вручную и временно.

Виды линз

Все линзовые фары можно разделить на 4 группы:

моногалогенные (или просто галогенные);
бигалогенные;
моноксеноновые (ксеноновые);
биксеноновые.

В первую очередь следует понять, чем обычные линзы отличаются от билинз. Дело в том, что обычные линзы, вне зависимости от их типа, можно установить либо в качестве фары ближнего, либо в качестве дальнего света. При этом установка моноксеноновых линз в качестве дальних огней даёт очень неудобное освещение, которое слепит даже самого водителя. А вот с помощью билинз есть возможность регулировать как ближний, так и дальний свет с помощью одной фары.

С помощью билинз можно регулировать как ближний, так и дальний свет

Что касается выбора между ксеноном и галогеном — его каждый делает самостоятельно, в соответствии со своим вкусом. Кто-то предпочитает более тёплый, кто-то более холодный свет. Принципиальных различий в качестве между ними нет, но помните, что установка неродного источника освещения в линзу крайне нежелательна. Различия в конструкции, размере отражателя и форме самой линзы, могут привести к некачественному освещению.

существуют различия между ксеноновыми и галогеновыми лампами

Когда нужно выполнять такие работы

С завода все автомобили идут с уже отрегулированным положением света фар. И если автомобиль эксплуатируется в обычном режиме, то никакого вмешательства в положение фар не требуется.

Однако следует учитывать, что заводская регулировка делается при средней загрузке автомобиля.

Если же машина часто используется с максимально нагрузкой, которая обычно приходиться на заднюю ось, то передок авто, естественно, задирается, изменяя направление света – он начинает светить вверх.

Замена перегоревшей лампочки основного света тоже может повлиять на положение светового пучка.

Еще больше это касается самой фары – замена стекла или самого светового прибора, если штатные были повреждены.

В общем, не только повреждение фары, а даже перегруз машины ведет к тому, что требуется регулировка света фар.

Данные работы сводятся к изменению положения оптического элемента фары, включающего лампу и отражатель, в горизонтальном и вертикальном направлениях.

Дополнительные осветительные приборы в оптический элемент не входят, поэтому регулировка на них никак не влияет.

На специализированных СТО регулировку положения света фар производится с использованием специальных передвижных оптических приборов.

Данная операция не особо затратная, но далеко не все станции обслуживания имеют в наличии такие приборы.

Регулировка фар ВАЗ 2109 своими руками, пошаговое руководство

Чтобы произвести регулировку фар ВАЗ 2109 своими руками, надо выполнить следующие действия:

Поставив авто к стене как можно ближе “носом”, отметить центральную ось, соединяющую лампы и отметку центра самой машины.
Отмечаем расстояния пол – лампа, лампа – центр авто, и на 5 см ниже первой, проводим вторую линию.
Теперь машину можно отвести на «настроечные» 7,5 м от стены, а на экране или стене провести горизонталь, соединяющую центры ламп.
Вертикали через центры обеих ламп тоже понадобятся для дальнейшей разметки и настройки.
Теперь нужна ещё одна вертикаль, через центр машины и горизонтальная отметка на 7, 62 см ниже осевой горизонтали через центры ламп.
Если есть гидрокорректор (ручка его расположена слева от руля, за колесом), его надо поставить на «водитель и пассажир».
Одну из фар понадобится прикрыть чем-то светонепроницаемым (подойдёт плотный картон, ветошь).
Для корректировки направления света фары, на задней её части, под капотом, надо найти и подкрутить регулировочные болты. Они слева и справа от защитного корпуса, а ниже их – винты, отвечающие за противотуманные фары. При вращении их меняется направление света соответствующих светильников.
Настройку и регулировку света фар выполняют, для начала, при включённом ближнем свете, для каждой фары отдельно, затем проверяют их совместную работу. В режиме ближнего света нижняя граница – на нижней горизонтали, наклонное и горизонтальное пересечение – на отметке центра ламп. Наклон ламп соответствует проведенной на экране горизонтали, а подъём света вверх – от точки пересечения начерченных линий.

Идеальным будет считаться вариант, при котором основной пучок света падает немного ниже отмеченного центра фар. Пучки света фар должны быть параллельны, во всех измерениях, световые пятна на одной линии. И кстати, при совмещённом дальнем/ближнем свете нет необходимости настраивать их отдельно, достаточно настроить только дальний, у ближнего автоподстройка.

Для раздельной оптики регулировку света фар делают по отдельности, световые пятна от дальнего света должны приходиться строго по центру отметок. Тут может помочь оборудование, но даже без него, пусть результат не будет идеален, он удовлетворяет требованиям безопасности, а также удобства для водителя.

Как настроить фары на ВАЗ 2109 без приборов

Впрочем, данный способ не единственный. Регулировка фар своими руками на ВАЗ 2109 может быть выполнена несколько иначе:

Для правильной настройки света машину надо отогнать на 5 – 10 м от стены/экрана. Точно так же, как и в предыдущей пошаговой инструкции, необходимо проследить за положением гидрокорректора («водитель и пассажир», в соответствии с нагрузкой). Дополнительный винт трогать не рекомендуется, машина установлена на абсолютно ровной поверхности, все нагрузки соответствуют рабочим.
Отметки на стене/экране ставятся, в этом случае, по реальному и требующемуся расположению центра ламп, соединяются горизонтальными линиями.
После чего чертятся ещё 2 горизонтали, одна ниже предыдущих на 12 см, другая – выше на 22 см.
Показатель «ширина освещения» следует выставить нулевой. Тогда свет от основных фар даст отчётливые световые пятна. Верхняя граница их должна, при настройке, совпасть со второй горизонталью.
На третью линию попадает верхняя граница противотуманных светильников.
На пересечение второй и третьей линий, ниже центров ламп на 12 и 22 см, попадает пересечение света от всех фар.

Для того, чтобы правильно отрегулировать освещение, не следует чрезмерно завышать световые потоки. Ведь тогда освещённость дороги снизится, а водителей встречных машин такой свет будет ослеплять, направленный прямо в глаза.

Как настроить противотуманные фары на ВАЗ 2109

Противотуманные фары тоже нуждаются в настройке. Процесс отличается от настройки обычного освещения, но не радикально.

Подготовить машину аналогично предыдущим случаям, от стены расстояние – 5 – 10 м, а нагрузку следует увеличить килограммов на 70, что поместится в багажник.
На стене или экране проводятся линии, нижняя – на расстоянии от земли до центров фар, верхняя – выше первой на то же расстояние.
Отмечается центр машины, центры фар, границы верхние и нижние освещения, с учётом расположения противотуманных фар (они ниже основных).
При помощи регулировочных винтов настраивается освещение. Лучи должны сходиться в точках пересечения центров ламп.

Поскольку качество освещения определяет комфорт, а также безопасность поездки, знание того, как настроить фары, устранить неисправность освещения, на ВАЗ 2109, или на другом авто, всегда полезно для автовладельца. Обращение в автосервис, к специалистам, хорошее решение, однако, эти работы вполне реально выполнить своими руками.

Пошаговая настройка фар своими руками

Когда все подготовительные мероприятия выполнены, можно приступать к регулировке ближнего, а затем дальнего освещения.

Настройка ближнего света

После правильной разметки включаем свет фар. В первую очередь производится регулировка угла наклона оптического прибора. Параметр должен совпадать с горизонтальной линией, отмеченной на стене. Чтобы добиться нужного пучка света вращают регулировочные винты, которые располагаются на тыльной стороне фары в подкапотном пространстве. Процесс происходит попеременно, при этом один прибор регулируется, второй прикрывается, например, картоном. При установке пучка света немного ниже места, где отмечены центры оптических приборов, можно считать, что процедура выполнена правильно.

Настройка фар выполняется регулировочными винтами, расположенными с тыльной стороны оптического прибора

Настройка дальнего света

Дальнее освещение регулируется отдельно от ближнего, при этом несколько изменяется разметка на стене. Вертикальная поверхность должна быть ровной и гладкой, но расстояние должно составлять минимум 10 м. Последовательность разметки такова:

Полностью снаряжённый и заправленный автомобиль устанавливают на ровной площадке напротив вертикальной поверхности, на которой размечается положение центров фар. Для фиксирования реальных мест этих центров, ищем их на машине. Полученные точки соединяются, также проводится горизонтальная линия на 12 см ниже основной.
После разметки автомобиль отгоняется на 10 м, регулятор освещения выставляется на ноль. Световой пучок, который получен от головной оптики, обязательно должен находиться верхней границей на нижней линии под основной горизонталью.

Видео: регулировка фар на примере Ford Fusion

https://youtube.com/watch?v=E0744IgpQfI

Регулировка ПТФ

Настройка осуществляется путём вращения оптического прибора по вертикали и горизонтали, добиваясь оптимального угла наклона. Предварительно ослабляют болты крепления противотуманок к бамперу и выполняют следующие действия:

Автомобиль устанавливают на ровной поверхности на расстоянии порядка 5–7 м от вертикальной поверхности (например, стена дома). Машина должна быть установлена таким образом, чтобы её ось была перпендикулярна плоскости, на которой будет осуществляться разметка.
Давление в шинах должно соответствовать норме, при этом сам автомобиль нужно качнуть сбоку, чтобы пружины подвески стали на место.

Регулировка противотуманных фар имеет некоторые отличия, по сравнению с головной оптикой

Сам процесс регулировки состоит из следующих шагов:

Измеряется расстояние между центром противотуманной оптики и основанием площадки.
Отмечается горизонтальная линия на стене, уровень которой соответствует выполненным измерениям.
Включают ближний свет и делают отметку на вертикальной поверхности с нанесением центра двух лучей.
Выключают ближний свет и включают противотуманные фары.
При расположении автомобиля в 5 м от поверхности с разметкой, верхняя граница пучка света должна находиться на 10 см ниже высоты от уровня горизонтальной площадки. Противотуманная оптика должна устанавливаться параллельно продольной оси машины.
Между центрами световых пучков расстояние должно составлять 1200 мм.
На стене проводится линия, которая разделяет автомобиль на две половины.
Чертится полоса, которая на 10 см ниже первой.
Измеряют расстояние от противотуманной фары до земли и от лампы до центра автомобиля.
Полученное пересечение линий и будет центром противотуманок.

Видео: как отрегулировать противотуманные фары без прибора

Такова схема регулировки фар головного света и противотуманок. Ознакомившись с последовательностью действий, настройку можно выполнить самостоятельно. Правильно выполненный процесс повышает уровень безопасности водителя, пассажиров и других участников дорожного движения в тёмное время суток. Из сказанного можно сделать вывод, что периодическая проверка эффективности работы фар является важным мероприятием и пренебрежение этим процессом неуместно.

Для самостоятельной регулировки фар потребуется подготовить автомобиль, найти вертикальную поверхность, ровную площадку под него и правильно нанести разметку. Останется настроить оптику регулировочными винтами, следуя определённой последовательности действий.

Первый метод

Все работы по корректировке освещения, независимо от способа, начинаем с настройки ближнего света. Пошагово этот процесс выглядит следующим образом:

Устанавливаем машину на горизонтальной площадке, где мы решили осуществить процедуру корректировки фонарей.
Подъезжаем вплотную к стене и останавливаем авто прямо возле неё.
Мелом на стене отмечаем места, которые соответствуют центру машины и фонарей.
Отмечаем расстояние от пола до каждого фонаря.
Отмечаем расстояние от каждого фонаря до центра автомобиля.
Проводим ниже на 5 сантиметров ещё одну линию.
Отъезжаем на машине от стены, чтобы расстояние составляло 7,5 м.
На стене проводим черту, которая соединит центры обоих световых источников.
Через них вертикально проводим две прямые.
Через центральную точку авто чертим горизонтальную прямую.
После того как мы закончили с разметкой, начинается регулировка ближнего света – включаем его.
Угол наклона фонарей будет соответствовать горизонтальной черте. А начало подъёма световой границы будет там, где пересекаются начерченные линии.
Настройка выполняется при помощи двух винтов – они находятся под капотом на задней части каждого фонаря. Луч располагаем таким образом, чтобы он был чуть ниже метки центра светового источника на стене.
Дальний луч настраивается, чтобы центр луча попадал в центр начерченной на стене разметки.

Расположение регулировочных винтов вы можете увидеть на рисунке 1.

Рис. 1 Задняя панель и регулировочные винты
