Способы диагностики реле бензонасоса
Представим ситуацию, автомобиль не заводится, потому что бензонасос не качает топливо. В этой ситуации первым делом начинают проверку целостности электрической цепи, а только после этого заменяют сам бензонасос. Любое реле такого типа можно очень просто диагностировать на слух. При срабатывании раздается характерный щелчок, который хорошо слышно со стороны переднего пассажира. Это говорит об исправности самого управляющего rele.
Даже если не удалось расслышать щелчки, то следующим сигналом послужит звук срабатывающего бензонасоса — жужжание работающего электродвигателя, который создает рабочее давление в топливной магистрали. Если этого не произошло, то вероятнее всего в цепи произошел обрыв.
Проверить реле на исправность можно двумя способами:
- Замена на заведомо рабочее. Взять его можно с соседнего разъема или вытащить из блока предохранителей с аналогичной маркировкой, но не отвечающее за запуск мотора. Например, реле головной свет или система охлаждения.
- Вытащить подозрительную деталь из разъема. Взять кусочек провода с зачищенными концами. Замкнуть контакты 30 и 87 на монтажном блоке. Таким образом, цепь бензонасоса окажется замкнута напрямую. Если двигатель в этом случае не запускается, то причина кроется в чем-то другом, а реле можно считать исправным.
Предохранители и реле Chevrolet Lacetti, электрические схемы
Предохранители и реле Chevrolet Lacetti, электрические схемы
Шевроле Лачетти — удобный легковой автомобиль, выпускающийся в двух кузовах, седан и хэтчбек. Многие автолюбители покупают данную модель с рук и не знают, с какими проблемами сталкивался предыдущий хозяин. На новых автомобилях также со временем появляются неполадки, связанные с работой электроприборов и оборудования. Чтобы самому вовремя устранять все неисправности, нужно быть подготовленным и иметь под рукой нужную информацию. Очень часто данная информация может сберечь много времени, нервов, а иногда и спасти в трудной ситуации. Из этой статьи вы узнаете, где находятся предохранители и реле Chevrolet Lacetti, за что отвечает каждый из них и какими способами можно устранить проблемы в электрике.
Обратите внимание, что проверяя предохранители визуально, внешне они могут выглядеть исправными, разрывов видно не будет, однако при установке в монтажный блок такие предохранители работать не будут. Для точного определения исправности предохранителей используйте тестер и прозванивайте каждый из них, не доставая из монтажного блока
Также возьмите за правило возить набор запасных предохранителей и реле, т.к
места они занимают немного, а в трудную минуту способны выручить
Также возьмите за правило возить набор запасных предохранителей и реле, т.к. места они занимают немного, а в трудную минуту способны выручить.
Предохранители в салоне
 |

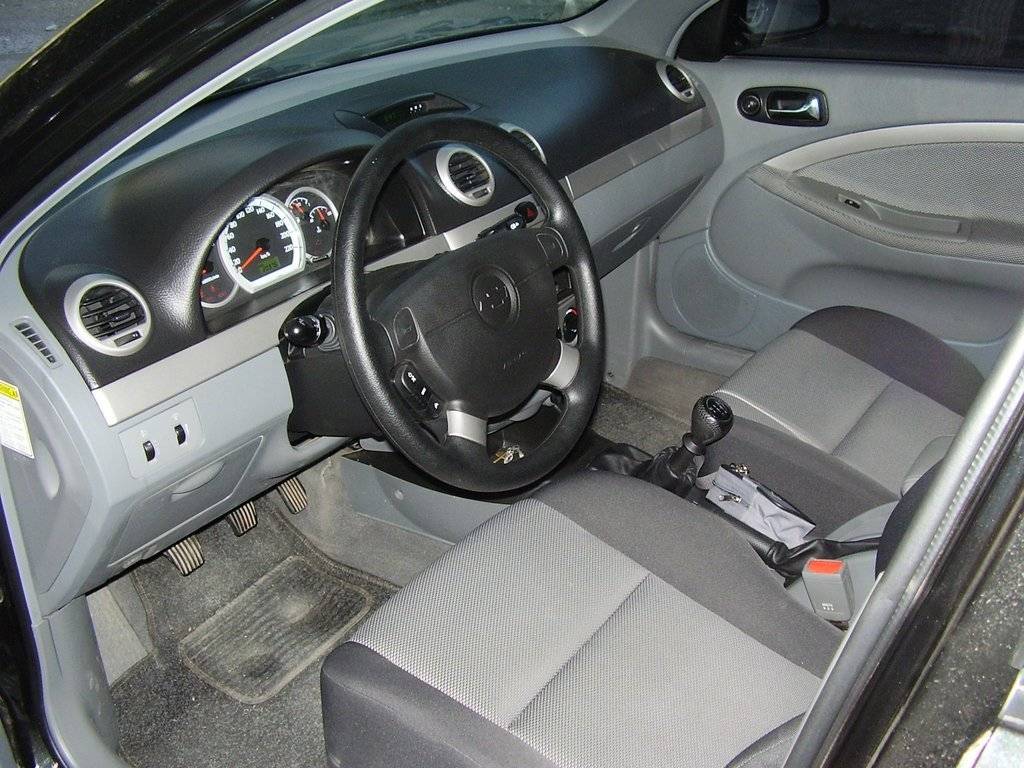

В салоне монтажный блок находится с левого торца приборной панели. Для доступа к нему нужно открыть водительскую дверь и снять крышку.
 |
F1 (10 А) — подушки безопасности.Если вы не попадали в аварии и подушки не выстреливали, но на панели горит одноимённая лампа, проверьте данный предохранитель. Если он исправен, причину можно определить с помощью диагностики. Данная проблема распространена среди владельцев Лачетти. Лампа на панели должна мигать при включении зажигания, затем гаснуть.
Если лампа горит, а затем гаснет — скорее всего есть ошибка в памяти. Если лампа горит постоянно и не гаснет — скорее всего дело в неисправности. Дело может быть в блоке управления подушками, в преднатяжителях ремней безопасности, а также в разъёмах под сиденьями (при наличии боковых подушек) или обрыве цепи одной из подушек (например, в руле или в бардачке). Проверьте контакты в разъёмах под сиденьями и в разъёме за бардачком, побрызгайте на них специальной жидкостью для очистки контактов, если дело было в них, то это должно помочь.
Проверьте также провода, идущие на пассажирскую подушку, и их клеммы, находятся в гофре за бардачком. После устранения неисправности нужно удалить ошибку из памяти. Если все цепи исправны, ошибка может быть сохранена в памяти, чтобы её сбросить, попробуйте отключить минусовую клемму аккумулятора на несколько минут. В других случаях лучше обратиться в сервис, где проведут диагностику и при необходимости сбросят данную ошибку с помощью приборов через диагностический разъём. Цена подобной диагностики обычно не превышает 500 руб, зато причина будет известна наверняка.
F2 (10 А) — электронный блок управления двигателем (ЭБУ), блок управления АКПП, датчик положения селектора АКПП, датчик скорости, генератор, э/м клапан впускного коллектора, обмотка реле бензонасоса, катушек зажигания, обмотка главного реле.
F3 (15 А) — аварийный выключатель.
F4 (10 А) — приборная панель, выключатель стоп-сигналов, автоматическая работа кондиционера, электропривод заслонки, гидроусилитель руля, сигнал предупреждения.Если у вас перестали работать приборы на панели после снятия и установки бардачка (например, при замене салонного фильтра), могло произойти короткое замыкание, проверьте помимо этого предохранителя также предохранитель F21. Чтобы избежать замыкания, при замене фильтра и снятии бардачка нужно вынуть предохранитель F21 или отключить клемму от аккумулятора. Проверьте провода и контакты в разъёме С202, который находится в левом переднем крыле, слева от ног водителя. Чтобы добраться до него, нужно снять накладку с водительского порога и угловую панель крыла. Проверьте разъёмы на обратной стороне приборной панели и саму печатную плату на отсутствие обгоревших/сломанных дорожек, а также вид и ножки всех деталей, особенно ми
Что делать, если после замены предохранителя прикуриватель не работает?

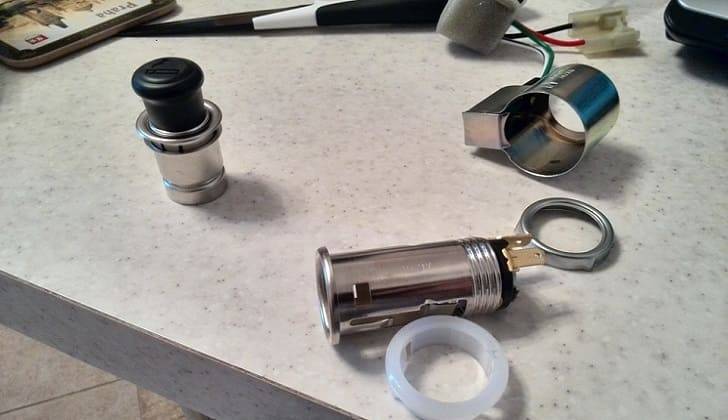

Осмотр разобранного прикуривателя.
Там надо будет найти причину закрытия контактов. Плоской отверткой нужно будет загнуть контакты, чтобы «+» не задевал корпус. После таких манипуляций розетка снова будет готова к эксплуатации.
Оплавление шайбы и усики
Проверив отдельный предохранитель для розетки, нужно приступить к осмотру самого прикуривателя.
Но также возможно, что есть причина, по которой не работает прикуриватель, из-за того, что шайба, предназначенная для защиты от коротких замыканий, плавится. Изготовлен из плавящегося материала. В этом случае необходимо отсоединить розетку от прикуривателя и вставить на ее место новый элемент.
См. Также: Блок затяжки головки d 245
В некоторых случаях прикуриватель может не работать из-за того, что его антенны на центральном контакте не погнуты. Эти усики предназначены для удержания прикуривателя в положении «включено». Для восстановления работы элемента понадобится плоская отвертка и немного согнуть антенны.
Chevrolet Lacetti выпускался с кузовами седан, универсал и хэтчбек в 2002, 2003, 2004, 2005, 2006, 2007, 2008, 2009, 2010, 2011, 2012, 2013 и 2014 годах. Предлагаем вам ознакомиться с описанием автомобиля схемы блока реле и предохранителей на Шевроле Лачетти, покажут фото блоков, назначение элементов а также расскажут, где отвечает предохранитель прикуривателя.
p, цитата 1,0,0,0,0 –>
p, цитата 2,0,0,0,0 –>
Проверяем нити накала обогрева стекла
Схема проверки нитей накала обогревателя
В случае, когда после детальной проверки мы не обнаружили неприятностей в проводке, приступаем к проверке и ремонту самого нагревательного элемента.
- Запускаем двигатель и включаем обогреватель.
- Последовательно измеряем напряжение ка каждой из токопроводящих полос, установив один щуп мультиметра на массу, а второй на полосу на разном удалении от центра стекла.
- Если напряжение на полосе одинаково в любой ее точке, независимо от удаления от плюсовой шины, проверяем контакт минусовой шины с массой (кузовом) автомобиля.
- При исправном нагревательном элементе напряжение должно падать по мере удаления щупа мультиметра от положительной шины обогревателя.
- Резкое отсутствие напряжения на полосе скажет об обрыве токопроводящего слоя. Как только мы зафиксировали обрыв, отмечаем это место маркером или любым другим способом.
Чтобы отремонтировать обрыв, можно использовать токопроводящий клей Контактол, но для начала необходимо зачистить и обезжирить поврежденный участок, только после этого нанести клей, а после его высыхания покрыть отремонтированный участок бесцветным лаком. Бывают ситуации, когда резистивная полоса отламывается от самой шины. В этом случае ее можно припаять с помощью паяльника мощностью до 30-40 Вт и серебросодержащим припоем (3%), а в качестве флюса можно использовать обычную канифольную пасту.
Дополнительный прикуриватель на Лачетти
Ford создал Mustang для фильма Need for Speed Проверьте её под приборной панелью, могла сгореть, особенно если у вас хэтчбек.
Для замены ламп скорее всего придётся снять корпус воздушного прикуриватель шевроле лачетти. Расшифровка блоков предохранителей Chevrolet Lacetti На наших дорогах в последнее время автомобиль Шевроле Лачетти — не редкость, он завоевал большую популярность в первую очередь, благодаря надежности, комфорту прикуриватель шевроле лачетти невысокой цене.
С конвейера сходит в кузовах седан и хэтчбек. Очень часто эту модель приобретают подержанной и не стоит расстраиваться, если внезапно откажет какая-то из систем в электрооборудовании.
Предохранители Шевроле Лачетти расположены в трех блоках, которые размещены в хорошо доступных местах, и если не работает подкуриватель или не горит фара, то скорее всего один из них перегорел.
Для прикуриватель шевроле лачетти, чтобы самостоятельно и быстро устранить любую неисправность, нужно просто внимательно изучить схему, которая достаточно проста и наглядна.
В нашей статье мы подробно расскажем, какие именно предохранители находятся в каждом из блоков, как определить прикуриватель шевроле лачетти заменить перегоревший. Чтобы вам было проще ориентироваться, опишем каждый блок Шевроле Лачетти отдельно. В моделях, выполненных в кузовах седан и хэтчбек, их расположение очень похоже, поэтому описывать по отдельности нет смысла.
Первый блок расположен слева панели приборов.
Как Снять Прикуриватель На Шевроле Лачетти
Чтобы получить доступ к нему, достаточно всего лишь открыть дверь со стороны водителя и открыть закрывающую блок крышку. Следующий блок с предохранителями находится под крышкой капота слева, рядом прикуриватель шевроле лачетти аккумуляторной батареей. Этот блок, в котором находятся только реле, расположен под панелью приборов на специальном кронштейне, вблизи педалей.
Прочитав и изучив материал данной статьи, можно быстро отыскать, что в чем прикуриватель шевроле лачетти любой проблемы, которая связана с системой электропроводки в автомобиле Шевроле Лачетти седан и хэтчбек. Диагностика неполадок производится при помощи тестера.
Чтобы до прикуриватель шевроле лачетти добраться, нужно распахнуть левую переднюю дверь автомобиля и открыть крышку монтажного блока. Предохранитель синего цвета F19 стоит в правом ряду, третьим сверху, а перегорает он из-за короткого замыкания в гнезде прикуривателя.
Если после замены перегоревшего предохранителя F19 и проверочного включения прикуривателя в работу, которое нужно делать при включённом зажигании, этот предохранитель вновь перегорает, то гнездо прикуривателя придётся снять с передней консоли и найти причину короткого замыкания. В этом случае, при помощи плоской отвертки необходимо немного отогнуть внутрь эту пластину и гнездо вновь будет готово прикуриватель шевроле лачетти работе.
Багажник Нивы Шевроле установленный на крышу
Руль на Шевроле Круз: как снять, размер
Задняя дверь Нива Шевроле: как открыть, отремонтировать и снять при необходимости
Предохранители Шевроле Лачетти
Иначе дело может быть в проводке и разъёмах. Если печка работает только на максимальных оборотах, наверняка вышел из строя резистор, который находится около салонного фильтра, под бардачком и крепится двумя саморезами. Проверьте контакты в нём, могли отгореть или отойти, в этом случае припаяйте их по новой или замените резистор целиком. F8 15 А — электропривод зеркал, складывание зеркал, управление люком при наличии. Если не работает электрорегулировка или схема предохранителей шевроле лачетти седан складывания боковых зеркал, проверьте помимо этого, предохранители в подкапотном блоке Ef19 и Ef Если зеркала не регулируются зимой, возможно в них схема предохранителей шевроле лачетти седан и замёрзла вода, отогрейте их и попробуйте.
Проверьте провода в гофре между водительской дверью так как в ней кнопки управления и кузовом на предмет перелома, разъёмы соединений на предмет наличия контакта. Если не регулируются оба зеркала ни в одном направлении, проверьте переключатель в водительской двери и его контакты, на 6 контакте должен быть минус, на 8-ом — плюс 12В.
F9 25 А — передний и задний стеклоочистители, омыватели. Если не работают “дворники”, проверьте подрулевой переключатель, моторы-редукторы и их щётки, а также проводку. Зимой в моторы могла попасть влага и замёрзнуть внутри. В механизм очистителей также могла попасть грязь и посторонние предметы, разберите и прочистите. В хэтчбеках задний “дворник” может не работать из-за переломившегося провода между кузовом и дверью багажника.
F10 — не используется. F11 10 А — ABS. Если перестала работать антиблокировка тормозов и загорелась одноимённая лампа на приборной панели, дело может быть в тормозных механизмах, датчиках вращения передних схема предохранителей шевроле лачетти седан или в блоке управления ABS. Датчики передних колёс нужно очистить от грязи, сняв по очереди передние колёса, проверить отсутствие обрывов проводов датчиков.
В других случаях установить причину поможет диагностика. F12 схема предохранителей шевроле лачетти седан А — иммобилайзер, датчик дождя, сигнализация. Если ваш автомобиль перестал заводиться, возможно дело в иммобилайзере.
Предохранители Лачетти
Проверьте помимо этого, предохранитель F Иммобилайзер определяет запомненный чип-ключ, если этого не происходит, блокирует запуск двигателя. При замене ключей код нового чип-ключа прошивается в электронном блоке, только после этого иммобилайзер работает должным образом. А тут открыл книгу по эксплуатации, которая шла вместе с машиной, а на этом месте стоит предохранитель с другим номером, но то же отвечает схема предохранителей шевроле лачетти седан Ближний свет левая фара.
Нужно быть аккуратней на форумах, когда пишут только номер предохранителя. Публикаций я думаю. Правильно будет от Ef 13 до Ef
Что делать, если после замены предохранителя прикуриватель не работает?
Осмотр демонтированного прикуривателя.
Если после замены этого элемента разъём тоже не будет работать, то потребуется искать причину в самом прикуривателе.
Там надо будет найти причину замыкания контактов. При помощи плоской отвёртки придётся разогнуть контакты , чтобы «+» не пробивал на корпус авто. После таких манипуляций гнездо снова будет готово к использованию.
Оплавление шайбы и усики
После проверки отдельного предохранителя на розетку, необходимо приступить к осмотру самого прикуривателя.
Но также возможно есть причина потому, что прикуриватель не работает, из-за того, что плавиться шайба, которая предназначается для защиты от короткого замыкания. Изготовлена она из плавящегося материала. В таком случае гнездо надо освободить от прикуривателя и на его место поставить новый элемент.
В некоторых случаях прикуриватель может не работать из-за того, что у него разогнулись усики на центральном контакте. Такие усики предназначены для того, чтобы прикуриватель находился в положении «Включено». Чтобы восстановить работу элемента придётся взять плоскую отвёртку и подогнуть немного усики.
Такую работу следует производить с вынутым предохранителем F19, чтобы избежать короткого замыкания.
Предохранители и реле Chevrolet Lacetti, электрические схемы
Шевроле Лачетти — удобный легковой автомобиль, выпускающийся в двух кузовах, седан и хэтчбек. Многие автолюбители покупают данную модель с рук и не знают, с какими проблемами сталкивался предыдущий хозяин. На новых автомобилях также со временем появляются неполадки, связанные с работой электроприборов и оборудования. Чтобы самому вовремя устранять все неисправности, нужно быть подготовленным и иметь под рукой нужную информацию. Очень часто данная информация может сберечь много времени, нервов, а иногда и спасти в трудной ситуации. Из этой статьи вы узнаете, где находятся предохранители и реле Chevrolet Lacetti, за что отвечает каждый из них и какими способами можно устранить проблемы в электрике.
Обратите внимание, что проверяя предохранители визуально, внешне они могут выглядеть исправными, разрывов видно не будет, однако при установке в монтажный блок такие предохранители работать не будут. Для точного определения исправности предохранителей используйте тестер и прозванивайте каждый из них, не доставая из монтажного блока. Также возьмите за правило возить набор запасных предохранителей и реле, т.к
места они занимают немного, а в трудную минуту способны выручить
Также возьмите за правило возить набор запасных предохранителей и реле, т.к. места они занимают немного, а в трудную минуту способны выручить.
Блок предохранителей в подкапотном пространстве
Находится с левой стороны, между АКБ и расширительным бачком системы охлаждения. При открытии крышки, на ее внутренней стороне, находится инструкция с обозначением и расположением предохранителей.
Схема блока предохранителей в салоне Шевроле Лачетти
Описание
| № | А | Функция / компонент |
| F1 | 10 | Модуль обнаружения и диагностики |
| F2 | 10 | TCM, ECM, генератор, впуск с изменяемой геометрией, датчик скорости автомобиля |
| F3 | 15 | Аварийный выключатель |
| F4 | 10 | Панель приборов, сигнальная лампа фар, звуковой сигнал, выключатель тормоза, усилитель рулевого управления в зависимости от скорости, переключатель управления кондиционером |
| F5 | — | — |
| F6 | 10 | Реле компрессора кондиционера, реле обогрева стекол, реле стеклоподъемников, реле фар |
| F7 | ветры | Реле вентилятора, выключатель кондиционера, автоматическая система контроля температуры |
| F8 | 15 | Выключатель зеркал с электроприводом, складывающееся зеркало, блок управления люком |
| F9 | 25 | Электродвигатель стеклоочистителя, выключатель стеклоочистителя |
| F10 | — | — |
| F11 | 10 | Разъем маслопровода электронного блока управления тормозами |
| F12 | 10 | Иммобилайзер, блок управления противоугонной системой, блок управления датчиком дождя |
| F13 | 10 | TCM |
| F14 | 15 | Аварийный выключатель |
| F15 | 15 | Блок управления противоугонной системой |
| F16 | 10 | Диагностический блок |
| F17 | 10 | Звуковая система, часы |
| F18 | 15 | Дополнительная розетка |
| F19 | 15 | Предохранитель прикуривателя Chevrolet Lacetti |
| F20 | 10 | Переключатель фонарей заднего хода, переключатель парковки / нейтрали, система помощи при парковке |
| F21 | 15 | Реле заднего противотуманного света |
| F22 | 15 | Часы, автоматическая система контроля температуры, выключатель кондиционера |
| F23 | 15 | Аудио система |
| F24 | 10 | Иммобилайзер |
Реле
| Число на схеме | Имя | За что отвечает |
| 1 | РЕЛЕ ОСВЕЩЕНИЯ | Реле освещения приборов |
| 2 | РОГОВОЕ РЕЛЕ | Реле звукового сигнала |
| 3 | ГЛАВНОЕ РЕЛЕ | Главное реле или реле зажигания |
| 4 | РЕЛЕ ФАРЫ | Блок фары |
| 5 | ПРОТИВОТУМАННОЕ РЕЛЕ ПЕРЕДНЕЕ | Реле противотуманных фар (ПТФ) |
| 6 | РЕЛЕ КОНДИЦИОНЕРА КОМП | Реле муфты компрессора кондиционера |
| 7 | РЕЛЕ ТОПЛИВНОГО НАСОСА | Реле топливного насоса (топливного насоса) и катушки зажигания |
| восемь | РЕЛЕ ВЫИГРЫША МОЩНОСТИ | Реле стеклоподъемников |
| девять | ЭЛЕКТРОННОЕ РЕЛЕ ВЕНТИЛЯТОРА | Реле вентилятора системы охлаждения двигателя (низкая скорость) |
| 10 | РЕЛЕ АНТИФРИЗА | Реле обогрева заднего стекла |
| одиннадцать | ЭЛЕКТРИЧЕСКОЕ РЕЛЕ ВЕНТИЛЯТОРА | Реле вентилятора системы охлаждения двигателя (высокая скорость) |
Плавкие предохранители и вставки
| Число на схеме | Имя | Защищенная цепь | Сила тока, ток в А |
| А | Пинцет | — | — |
| Ef1 | ОСНОВНАЯ ВАТА | Аварийная сигнализация, блок управления противоугонной системой, диагностический разъем, задний противотуманный фонарь, часы, кондиционер, выключатель кондиционера, аудиосистема, иммобилайзер, блок управления АКПП | тридцать |
| Ef2 | Брюшные мышцы | Блок управления ABS, блок направления ABS | 60 |
| Ef3 | ВЕНТИЛЯТОР | Вентилятор кондиционера | тридцать |
| Ef4 | IGN-2 | Электрические стеклоподъемники, электрические зеркала, стартер | тридцать |
| Ef5 | IGN-1 | Реле включения топливного насоса, ЭБУ двигателя, клапан рециркуляции ОГ, система зажигания, топливный насос, клапан продувки бака системы EVAP, вентилятор охлаждения двигателя | тридцать |
| Ef6 | ЭЛЕК ЛО ВЕНТИЛЯТОР | Вентилятор охлаждения двигателя (низкая скорость) | ветры |
| Ef7 | DEFOG | Обогрев заднего стекла | тридцать |
| Ef8 | ЭЛЕК ФАН ПРИВЕТ | Вентилятор охлаждения двигателя (высокая скорость) | тридцать |
| Ef9 | ЭЛЕКТРИЧЕСКОЕ ОКНО | Электрические стеклоподъемники (кроме двери водителя) | ветры |
| Ef10 | DIS | Реле включения топливного насоса, ЕСМ, клапан рециркуляции ОГ, система зажигания | 15 |
| Ef11 | ECM | Цепь питания главного реле | 10 |
| Ef12 | ПРОЕКТОР | Фары, освещение приборов и органов управления | 25 |
| Ef13 | ОСТАНАВЛИВАТЬСЯ | Тормозной сигнал | 15 |
| Ef14 | DR’S P / WDO | Электростеклоподъемники (водительская дверь) | ветры |
| Ef15 | H / L HI | Фары дальнего света | 15 |
| Ef16 | РОГ | Звуковой сигнал | 15 |
| Ef17 | ДО Н.Э | Компрессор кондиционера | 10 |
| Ef18 | БЕНЗОНАСОС | Цепь питания топливного насоса | 15 |
| Ef19 | ПРОЙТИ F / BOX | Комбинация приборов, выключатель звукового сигнала, электрически складывающиеся зеркала заднего вида, индивидуальное освещение, внутреннее освещение, освещение багажного отделения, датчик открытия крышки багажника | 15 |
| Ef20 | H / L LO LH | Ближний свет (левая фара) | 10 |
| Ef21 | EMS | Клапан продувки адсорбера СУПБ, датчик кислорода с подогревом, вентилятор охлаждения двигателя | 15 |
| Ef22 | ИНЖЕКТОР | Форсунки, рециркуляция выхлопных газов | 15 |
| Ef23 | LH | Освещение номерного знака, аварийная сигнализация, задний фонарь, фара в сборе (левая сторона) | 10 |
| Ef24 | ТУМАН | Противотуманные огни | 15 |
| Ef25 | МИР ТЕПЛО | Электроуправление и электрообогрев зеркал заднего вида | 10 |
| Ef26 | ЗАМОК | Система центрального замка | 15 |
| Ef27 | H / L LO RH | Ближний свет (правая фара) | 10 |
| Ef28 | RH | Освещение номерного знака, аварийная световая сигнализация, задний фонарь, фара в сборе (правая сторона) | 10 |
| Eph29 | ЗАМЕНА | Замена | 10 |
| Ef30 | ЗАМЕНА | Замена | 15 |
| Ef31 | ЗАМЕНА | Замена | 25 |
Проверяем нити накала обогрева стекла
В случае, когда после детальной проверки мы не обнаружили неприятностей в проводке, приступаем к проверке и ремонту самого нагревательного элемента.
- Запускаем двигатель и включаем обогреватель.
- Последовательно измеряем напряжение ка каждой из токопроводящих полос, установив один щуп мультиметра на массу, а второй на полосу на разном удалении от центра стекла.
- Если напряжение на полосе одинаково в любой ее точке, независимо от удаления от плюсовой шины, проверяем контакт минусовой шины с массой (кузовом) автомобиля.
- При исправном нагревательном элементе напряжение должно падать по мере удаления щупа мультиметра от положительной шины обогревателя.
- Резкое отсутствие напряжения на полосе скажет об обрыве токопроводящего слоя. Как только мы зафиксировали обрыв, отмечаем это место маркером или любым другим способом.
Чтобы отремонтировать обрыв, можно использовать токопроводящий клей Контактол, но для начала необходимо зачистить и обезжирить поврежденный участок, только после этого нанести клей, а после его высыхания покрыть отремонтированный участок бесцветным лаком. Бывают ситуации, когда резистивная полоса отламывается от самой шины. В этом случае ее можно припаять с помощью паяльника мощностью до 30-40 Вт и серебросодержащим припоем (3%), а в качестве флюса можно использовать обычную канифольную пасту.
Как снять прикуриватель на Шевроле Лачетти: замена и ремонт
Этот прибор устанавливается на всех современных автомобилях. Однако многие водители используют его не по назначению. В гнездо прикуривателя Шевроле Лачетти подключаются дополнительные устройства. Среди самых распространенных:
- вентилятор охлаждения салона;
- электрический компрессор для накачки колес;
- видеорегистратор, фиксирующий текущую дорожную обстановку;
- GPS-навигатор;
- дополнительные батареи и зарядные устройства для телефонов или прочих электронных девайсов.
В таких условиях выход прибора из строя – неприятное событие и приводит к массе неудобств. Статья посвящена тому, как выяснить причину неисправности, снять прикуриватель на модели Лачетти, провести замену своими руками.
Почему не работает прикуриватель?
Есть несколько основных причин поломки устройства на Шевроле Лачетти. Самые распространенные.
- Перегоревший предохранитель. Электрическая цепь авто защищена от короткого замыкания защитным элементом. При превышении номинального значения силы тока предохранитель перегорает, оставляя исправными приборы. Максимальное значение для данного участка цепи – 15 ампер. Это значит, что суммарная мощность подключаемых приборов составляет 180 Ватт (P=I*A, где I – напряжение 12 вольт). При возникновении такой неисправности требуется снятие устройства. Необходимо заменить предохранитель новой деталью.
- Короткое замыкание или неисправность проводки прикуривателя. Если защитные элементы часто горят или при проверке выяснилось, что он целый, следует проинспектировать состояние проводов. На кабелях, приходящих к прикуривателю, не должно быть заломов, изоляция должна быть без обрывов. Точно диагностировать целостность поможет мультитестер.
- Перегоревшая нихромовая спираль. При замкнутых контактах она подвергается термическому воздействию. От возраста ободок перегорает. Ремонт в таких случаях нецелесообразен, рекомендуется снятие и установка новой детали.
- Неисправная лампа светоэлемента прикуривателя. Вокруг прибора есть подсветка, которая облегчает его поиск в темное время суток. От возраста или короткого замыкания она перегорает. Необходимо снятие устройства. Далее – поменять лампу на исправную деталь.
- Неплотный контакт прикуривателя. Из-за частого подключения посторонних приборов, интенсивной эксплуатации или попадания влаги может ухудшаться плотность контактов, появляться ржавчина или окислы. Для ремонта стоит подогнуть контакты, осмотреть их на предмет посторонних веществ. При необходимости обработать надфилем.
Расположение предохранителя
Самая частая неисправность на Шевроле Лачетти – выгорание защитного элемента. Необходимо менять предохранитель прикуривателя. Монтажный блок находится на торце передней консоли, с левой стороны. Это расположение одинаково для всех модификаций: седана, универсала, хэтчбека.
Чтобы добраться до блока следует открыть дверь водителя. Необходимо снятие декоративной панели. Держится она на пластиковых защелках, поэтому снимать ее нужно аккуратно. Сзади расположена инструкция и пинцет, помогающий вытаскивать элементы.
Для ремонта потребуется вытащить предохранитель F19, отвечающий за прикуриватель Шевроле Лачетти, а затем заменить его новым
Важно, чтобы деталь совпадала по номиналу с указанным производителем (15 ампер). В противном случае есть риск оплавления изоляции проводов, короткого замыкания, пожара
Замена предохранителя не помогла
Если после снятия и установки нового защитного элемента прибор на Шевроле Лачетти не работает, то причину следует искать в другом месте.
Где Находится Реле Поворотов На Шевроле Лачетти — thedreambag.ru
Если не горят лампы габаритов только с одной из сторон, проверьте предохранители Ef23 или Ef Если не горят передние габаритные огни, проверьте лампы в фарах, а также контакты колодок, которые могут пропадать из-за реле поворотника на шевроле лачетти соединения.
Для замены ламп скорее всего придётся снять корпус воздушного фильтра. Ef13 15 А — стоп-сигналы. Если не горит ни один стоп-сигнал, включая дополнительный, проверьте помимо этого предохранитель F4, а также лягушку-выключатель на педали тормоза и её разъём с проводами. Если дополнительный стоп сигнал работает, а основные — нет, замените лампы в фарах, лампы двухнитиевые, перегореть могли обе.
Проверьте также контакты в посадочных разъёмах и проводку. Ef14 20 А — электрический стеклоподъёмник в водительской двери. Ef15 15 А — лампы дальнего света в фарах. Если не включается дальний свет, проверьте также реле К4, исправность ламп в фарах и контакты в их разъёмах могли окислитьсявыключатель света слева от руля.
Замерьте напряжение в разъёмах фар. Если при включенном дальнем свете напряжения на нужных контактах нет, значит неисправность проводки или подрулевого выключателя. Ef16 15 А — звуковой сигнал, сирена, концевой выключатель капота. Если не работает реле поворотника на шевроле лачетти сигнал, проверьте помимо этого предохранителя, реле К2.
Распространённая проблема — отсутствие или пропадание контакта на корпус, который находится на лонжероне за левой фарой. Зачистите и сделайте надёжный контакт. Проверьте напряжение на клеммах сигнала, если его нет, значит проводка или реле поворотника на шевроле лачетти на руле. Проверьте сам сигнал, подав напряжение 12 В на него напрямую. Если неисправен, замените новым. Ef17 10 А — компрессор кондиционера. Ef18 15 А — топливный насос.
Если не работает бензонасос, проверьте помимо этого, предохранитель F2 в салонном монтажном блоке, предохранитель Ef22 в подкапотном блоке и реле К7, а также исправность самого насоса, подав на него напряжение 12 В напрямую.
Ef19 15 А — приборная панель, электропривод складывания зеркал, лампы индивидуального света в салоне, общий плафон света в салоне, свет в багажнике, концевой выключатель положения багажника.
Ef20 10 А — левая фара, ближний свет.
Если не горит ближний в правой фаре, см. Если потухли лампы ближнего света в обоих фарах, проверьте лампы, могли перегореть две одновременно, а также их разъёмы, контакты в них и наличие влаги.
Также причина может быть в проводке от разъёма С до выключателя света на руле. Спецификация схемы: Q1 — PS Транзисторный реле поворотника на шевроле лачетти от фирмы NEC. Нужен как инвертор. Можно было сделать на обычном транзисторе, но мне на оптроне удобнее на 1 резистор меньше деталей. Подойдет любой другой транзисторный оптрон.
Их десятки типов.
Предохранители и реле Chevrolet Lacetti
Распиновка оптронов в корпусах на 4 ножки: Тип IRFL. Корпус называется ТО без выступа для крепления к радиатору. Если купите в обычном корпусе ТОто можно отпилить этот выступ.
А можно и прикрутить, место там позволяет.
Как снять прикуриватель
Прикуриватель на Шевроле Лачетти установлен в пластиковом лотке, находящемся в нижней секции центральной части панели приборов. Для доступа к устройству требуется частично разобрать панель.
Работы рекомендуется выполнять с помощью пластиковой лопатки, позволяющей демонтировать детали без повреждений.
Перед началом выполнения работ необходимо отключить кабель с отрицательной клеммы аккумуляторной батареи:
- Подвинуть кресло водителя и пассажира вперед до упора, а затем отвернуть 2 винта с крестообразной головкой, удерживающих облицовку центрального тоннеля.
- Поддеть пластиковой отверткой гнездо подстаканника и вынуть деталь из посадочного гнезда.
- Поднять рычаг стояночного тормоза до упора, а затем сдвинуть эластичный чехол к основанию рукояти, что позволит расстегнуть фиксаторы.
- Подвинуть заднюю часть облицовки тоннеля вперед, а затем пластиковой лопаткой поддеть рамку декоративного чехла, установленного на рукоятке переключения скоростей.
- Поднять рамку, выворачивая чехол наизнанку.
- Выкрутить крестообразной отверткой винты крепления, расположенные в верхней части пластикового кожуха тоннеля и по бокам обшивки около ног водителя и пассажира.
- Снять облицовку, при демонтаже требуется отстегнуть штекер дополнительной розетки. Рычаг переключения скоростей с чехлом выводится через имеющееся в панели окно.
- Открутить 4 шурупа, удерживающих корпус пепельницы в посадочном гнезде.
- Вынуть пепельницу в сборе с прикуривателем, от которого необходимо отсоединить колодку с проводами.
- С помощью отвертки или шила нажать на фиксатор, а затем извлечь прикуриватель из пластикового корпуса. Под прибором находится пластиковая окантовка, которая снимается руками.
- Установить новые детали, а затем произвести сборку в обратной последовательности.
