Где находится масса c двигателя на кузов на ВАЗ-2114: точные фото расположения

Делаем своими руками

Чтобы отключить массу от автомобильного аккумулятора, можно поступить предельно просто, подняв капот и открутив соответствующие клеммы. Но если в салоне будет находиться кнопка, через которую осуществляется отключение, с ней работать намного удобнее. Подобное решение можно сделать своими руками.

Если не планируется использовать заводской выключатель, можно сделать его своими руками. Вполне подойдёт простая схема, в которой отсутствуют механические контакты. Это повышает надёжность конструкции. Плюс такая система станет прекрасным дополнением к вашей охранной системе, если такая предусмотрена.

Для сборки размыкателя потребуется кнопка типа S1, которая будет установлена в салоне, диод и тринистор.

Тринистром называют тиристор, который имеет 3 электрических вывода. Это управляющий электрод, катод и анод.

  • Тринистор будет применяться в роли электрореле, срабатывание которого происходит при появлении импульса на управляющем электроде.
  • В скрытом месте, которое выбирает сам автомобилист, устанавливается кнопка управления. При замыкании контактов на кнопке будет возникать импульс.
  • Поступая на тринистор, импульс способствует отпиранию, сопротивление резко меняется в сторону уменьшения, по сети проходит ток высокого напряжения.
  • Тринистор позволяет току проходить только в направлении от аккумулятора до бортовой электросети.
  • Чтобы АКБ могла подзаряжаться от генератора, параллельно с тринистром подключается диод.
  • Крепление детали осуществляется с использованием уголка на основе дюрали.
  • На одной полке делаются отверстия для крепления полупроводников.
  • На второй нужно просверлить отверстия под крепежный элемент, который будет использоваться для крепления устройства к кузову.
  • В качестве проводки применяется монтажный многожильный провод.

Объединив всё в единую схему, при нажатии на кнопку, спрятанную в салоне, можно будет размыкать массу, тем самым перекрывать ток от АКБ к потребителям.

Описание «мозгов»

ЭБУ ВАЗ 2114 представляет собой бортовой компьютер транспортного средства, предназначенный для управления основными системами авто. Параметры управляющего модуля влияют как на функциональность тех или иных регуляторов, так и на работу двигателя в целом

То есть важность данной системы отрицать нельзя

Местоположение контроллера

В автомобилях ВАЗ 2114 и ВАЗ 2115 управляющий модуль устанавливается под центральной консолью авто, в частности, посредине, за панелью с магнитолой. Чтобы добраться до контроллера, необходимо выкрутить фиксаторы бокового каркаса консоли. Что касается подключения, то в модификациях Самар с полтора литровым двигателем масса ЭБУ берется с корпуса силового агрегата, с крепления заглушек, расположенных справа от ГБЦ.

Место расположения ЭБУ в «Четырке»

В автомобилях, оборудованных 1.6- и 1.5- литровыми моторами с ЭБУ нового образца масса берется с приваренной шпильки. Сама шпилька фиксируется на металлическом корпусе контрольного щитка у тоннеля пола, неподалеку от пепельницы. Во время производства инженеры ВАЗ, как правило, ненадежно фиксируют эту шпильку, так что со временем она может разболтаться, соответственно, это приведет к неработоспособности некоторых устройств.

Устройство и принцип работы

Управляющий блок электронной системы работает в соответствии с показателями, полученными от датчиков:

  • скорости;
  • детонации;
  • лямбда-зонда;
  • фаз впрыска горючего;
  • положения коленчатого вала;
  • положения дросселя;
  • расходомера воздуха;
  • температуры антифриза.

В соответствии с данными, полученными от этих контроллеров, управляющий модуль осуществляет управления следующими системами:

  • зажигания;
  • адсорбером;
  • форсунками, а также бензонасосом;
  • системой вентиляции и отопления;
  • программами для диагностики работоспособности авто;
  • регулятором холостых оборотов (автор видео — Евгений Вехтер).

Что касается устройства, то конструктивно управляющий модуль состоит из следующих компонентов:

  1. ОЗУ или оперативная память. В этом модуле содержатся основные данные о недавно выявленных ошибках, обнаруженных электронной системой в работе различных узлов. Когда водитель отключает зажигание, блок ОЗУ обновляется, в результате чего эти данные пропадают.
  2. ППЗУ — основной элемент системы, в нем содержится прошивка управляющего модуля. Следует отметить, что в данном блоке памяти содержатся все необходимые данные о калибровках систем «четырки» вместе с общим алгоритмом управления двигателем. В отличие от ОЗУ, ППЗУ — это постоянная память, поэтому данные, прописанные в ней, сохраняются и после отключения зажигания. При необходимости данный модуль может быть перенастроен, то есть заново запрограммирован, что может привести к улучшению мощности, а также динамики транспортного средства.
  3. ЭРПЗУ — первостепенная функция этого модуля заключается в охране авто. В памяти ЭРПЗУ содержится информация от противоугонной установки — пароли, а также кодировка основных параметров. Запуск мотора будет возможен только в том случае, если ЭПЗУ успешно сверится с данными, содержащимися в памяти иммобилайзера.

Характерные неисправности: их признаки и причины

По каким признакам можно определить неисправность ЭБУ:

  • нет сигналов управления, поступающих от исполнительных устройств (РХХ, расходомера, различных датчиков и т.д.);
  • нет сигнала взаимодействия с системой зажигания, топливным насосом, форсунками и прочими элементами;
  • при подключении диагностического тестера связь с электронной системой также будет отсутствовать;
  • также признаком могут служить перегоревшие контакты и механические повреждения устройства.

Какие причины способствуют выходу из строя управляющего устройства:

  • замыкание электроцепи или ее обрыв;
  • неправильный ремонт электрики, в ходе которого были допущены ошибки, в частности, речь идет об установке или ремонте противоугонной системы;
  • подкуривание севшего АКБ от автомобиля с заведенным мотором;
  • поломку блока может спровоцировать неверное подключение клемм аккумулятора — плюс вместо минуса и наоборот;
  • отключение контактов АКБ при заведенном двигателе;
  • попадание влаги на плату модуля электронной системы;
  • механические повреждения девайса в результате аварии (автор видео о ремонте управляющего модуля в гаражных условиях — канал Авто Практика).

Установка дополнительного массового провода ВАЗ 2114: секреты автоэлектрика

Для работы электрооборудования любого современного легкового автомобиля используется постоянное напряжение 12 Вольт. Схема питания двухпроводная – минусовой шиной является корпус кузова или двигателя, плюс подается с аккумулятора по проводам на различные устройства цепи.

Если на минусе окисляется или отсутствует контакт, возможны различные проблемы в электрической схеме автомашины. У каждого авто есть основные места, где крепится масса. Чтобы решать проблемы с электрической частью, необходимо знать, где находятся основные минусовые точки на кузове и силовом агрегате.

Еще минус часто называют общим проводом.

Масса крепится к кузову на ваз 2114

Масса ваз 2114

Ненадежная масса на ВАЗ 2114 или ее отсутствие приводит к различным неприятным сюрпризам. Например,вместо поворотного сигнала на заднем фонаре вдруг начинается перемигивание лампочек (так называемая новогодняя елка), или еле крутит стартер. Если знать, где находятся массы ВАЗ 2114, можно справиться со многими неурядицами в электрической части автомобиля.

Местонахождение общих (массовых) проводов

Основной массовый провод короткий и толстый – он идет с аккумулятора и крепится на шпильке гайкой в районе переднего левого лонжерона. Толщина его порядка 14-16 мм. Также с минусовой клеммы АКБ идет тонкий провод, который выполняет функцию подачи питания различным потребителям энергии. Слабый контакт на клемме ведет к быстрой разрядке аккумуляторной батареи.

Для электронной системы управления двигателем также необходим общий провод. Масса ЭБУ на ВАЗ 2114 может крепиться в двух разных местах в зависимости от модификации автомобиля:

  • На версиях 2115 с мотором 1,5 л она берется с мотора (два болта М6 на задней заглушке распределительного вала).
  • На ДВС 1,6 л, а также моторах 1,5 л с ЭБУ Bosch или «Январь» версии 7.2 она фиксируется болтом, привернутым к металлическому каркасу центральной консоли под приборной панелью.

Если общий провод электроники плохо контачит с кузовом автомобиля, то ЭСУД на ВАЗ 2114 может давать различные сбои.

Обратите внимание, провод должен быть хорошо закреплен

Где находится масса панели приборов ВАЗ 2114? Для проводки панели приборов, жгута проводов багажного отсека и схемы блока предохранителей предусмотрена только одна общая массовая точка в салоне (модели 2108-09 и 2113-2114-2115),она находится под комбинацией приборов рядом с рулевой колонкой.

Для мотора отопителя также необходим минус. Он крепится к корпусу печки с водительской стороны в салоне.

Остается вопрос – где находится масса двигателя ВАЗ 2114. Массой как раз и считается место крепления основной минусовой клеммы аккумулятора к кузову.

Расположение массы двигателя

Месторасположение массы двигателя

Для того, чтобы эксплуатировать автомобиль и производить ему ремонтные операции необходимо знать, где расположена масса. Так, почти все приборы и узлы ВАЗ-2114 требуют электрического питания, а самые мощные потребители – это стартер и двигатель.

Мало кто знает, где на двигателе располагается масса, поскольку для проведения ремонтных операций достаточно снять «клемму-минус» с аккумуляторной батареи. Но, при полном демонтаже, а после установки мотора, необходимо знать, куда закрепить питание.

Итак, масса кузова располагается на металлическом брызговике возле аккумуляторной батареи.

Месторасположение массы на кузове

Но, минусовая ветка представляет собой 2 провода: толстый и тонкий . Так вот, именно толстый провод уходит на массу кузова, а тонкий на замыкание цепи двигателя. Конечно, не все автомобилисты знают, куда он уходит.

Минусовый провод двигателя ВАЗ-2114 располагается на головке блока и прикреплен к затяжным болтам, которыми удерживаются заглушки ГБЦ.

Месторасположение массы двигателя ВАЗ-2114

Масса на приборной панели

Также, на автомобилях с двигателем «Самара-2» завод-изготовитель начал устанавливать массу на приваренной шпильке, которая расположена в салоне, под приборной панелью.

Именно она подает питание на двигатель, через монтажный блок. Вследствие этого, многие датчики, работают вне зависимости от того, есть ли масса на самом силовом агрегате.

Месторасположение массы под приборной панелью

Возможные неполадки

Единственной неполадкой в данном случае будет отсутствие или плохая масса. Показателем данной проблемы станет стабильная работа генератора и полный заряд АКБ, но масса на двигателе будет отсутствовать. Панель приборов может начать завышать температуру, при включении источников потребления. Если при включении печки или фар на панели приборов резко начинает расти температура, то следует искать «плохую массу».

Причина данного явления скрыта в обрыве провода или плохих контактных соединениях. Поскольку, на эти детали влияет кислород, то они с легкостью могут окисляться.

Для устранения неполадок, необходимо открутить провод подачи питания (массу) от двигателя, и прочистить контакты. Также, стоит осмотреть и сам провод на наличие обрывов и пробоев. Перед непосредственным монтажом, чтобы улучшить качество соединения и отложить коррозионный срок, необходимо места контактов смазать медной пастой.

Для работы электрооборудования любого современного легкового автомобиля используется постоянное напряжение 12 Вольт. Схема питания двухпроводная – минусовой шиной является корпус кузова или двигателя, плюс подается с аккумулятора по проводам на различные устройства цепи. Если на минусе окисляется или отсутствует контакт, возможны различные проблемы в электрической схеме автомашины. У каждого авто есть основные места, где крепится масса. Чтобы решать проблемы с электрической частью, необходимо знать, где находятся основные минусовые точки на кузове и силовом агрегате. Еще минус часто называют общим проводом.

Масса крепится к кузову на ваз 2114

Причины возникновения неполадок и как устранить?

Плохой массой водители и электрики называют ослабление связи проводов с точками контакта. Особенно чутко на недостаток контакта проводов реагирует электроника. Это происходит, когда окисляются провода. Плохая масса образуется и при слабых зажимах проводов. Например, контакты со временем слабнут, когда провода соединены «скруткой». При гаечном креплении соединения тоже слабнут под действием вибрации движущегося автомобиля. При появлении описанных симптомов плохой массы панели приборов ВАЗ 2114 следует найти приборный жгут, выкрутить гайку, которая держит пучок проводов, а пучок разделить. При этом необходимо осмотреть концы проводов и зачистить их до чистого металла. Также следует зачистить саму шпильку, гайку и шайбы. В ходе сборки проводов и крепления их на шпильке профессионалы рекомендуют прокладывать между кузовом и нижней гайкой корончатую шайбу.

Эта шайба, во-первых, улучшит контакт с кузовом, а во-вторых, будет препятствовать откручиванию гайки и ослаблению контакта. От нежелательной коррозии шпильку и провода защитит специальная смазка, которая, изолируя металл от формирования оксидной пленки. Эта сказка не будет препятствовать электропроводности. Если переборка жгута под торпедой не поможет, есть смысл создать дополнительный ноль от прикуривателя, и перебросить на него один или несколько приборов.

Диагностика ЭБУ

Блок управления двигателем ВАЗ — это устройство, которое может проработать долгое время без поломок, тем не менее, ни одно оборудование не может быть защищено от неисправностей. При обнаружении первых симптомов поломок устройство подлежит диагностике, поскольку несвоевременная проверка и ремонт могут привести к более серьезным последствиям. Диагностика устройства подразумевает считывание кодов ошибок, сохраненных в памяти девайса, для их дальнейшей расшифровки.

Лучше всего проверять ЭБУ в специализированных центрах, поскольку диагностическое оборудование должно быть настроено под определенную модель ЭБУ. Разумеется, процедура диагностики может быть осуществлена и своими силами — с помощью компьютера, диагностического адаптера и программного обеспечения.

В том случае, если ЭБУ не отвечает на проверку, но следует проверить его работоспособность, в частности:

  • произвести диагностику девайса на предмет перегрева;
  • убедиться в том, что устройство подключено к цепи питания и что его контакт с бортовой сетью хороший;
  • произвести диагностику механической целостности девайса — вполне возможно, что на корпусе устройства имеются повреждения, также причина может заключаться в образовании коррозии.

Помните о том, что качественный ремонт блока управления в домашних условиях выполнить невозможно. Процедуру ремонта лучше доверить специалистам, причем не с любого СТО, а именно из сертифицированных центров.

Фотогалерея «Замена ЭБУ своими руками»

1. Блок фиксируется с помощью специальной планки, ее следует отогнуть.

2. Далее, откручиваются гайки, с помощью которых блок крепится на этой планке.

3. Когда гайки будут откручены, планка немного сдвигается в сторону, это позволит демонтировать ЭБУ. Загрузка …

Плохая масса двигателя

При возникновении неполадок следующего характера:

  1. При заряженном аккумуляторе не заводиться автомобиль.
  2. Заряд АКБ не поступает, напряжение нестабильно, постоянно скачет, при этом генератор в полном порядке. Для сброса АКБ необходимо произвести перезагрузку.

Появление данных неполадок свидетельствует о том, что на автомобиле плохая масса двигателя. Именно с АКБ поступает на стартер плюсовой заряд, а на предохранительную панель расположенную под капотом, поступает заряд через тонки провод.

Минусовой заряд с АКБ поступает на двигатель, т.к. это самая большая деталь авто, а именно с него на остальные приборы.

Если масса плохая автомобиль плохо заводиться, в связи с нехваткой тока. Если применить зарядку, напряжение устанавливается на минимуме и часто работа автомобиля продолжается с АКБ.

Как проверить массу на двигателе? Это достаточно просто сделать.

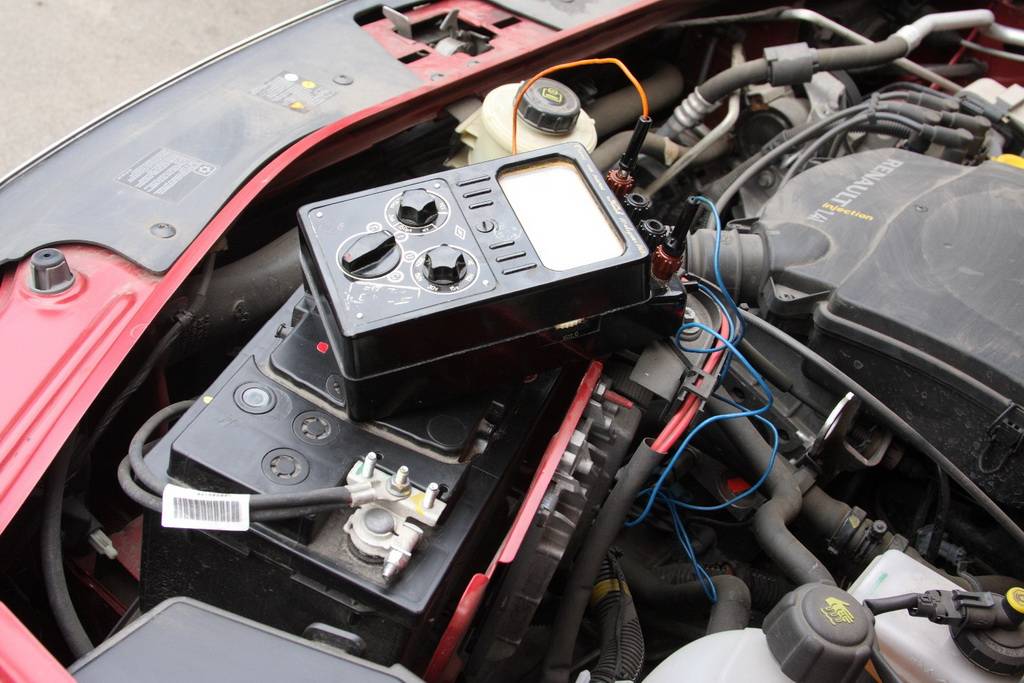

Для проверки понадобятся клещ для прикуривания, которые подключаются одним концом на минус АКБ, а другим на двигатель, место соединения необходимо тщательно очистить. Запускаем двигатель, если автомобиль легче завелся, при этом напряжение повысилось, это свидетельствует о необходимости зачистить массу.

Нестабильная работа двигателя на холостом ходу ваз 2114 является одной из причин проверки массы, может сопровождаться плохим, слабым контактом, следствием чего является недостоверные показания автомобильных датчиков, или передается неправильное управляющее воздействие на регулятор холостого хода.

ДОПОЛНИТЕЛЬНЫЕ МАССОВЫЕ ПРОВОДА

Если масса двигателя с кузовом плохая то возникают проблемы:

  1. Может слабо заряжаться аккумулятор;
  2. Стартер плохо крутит при запуске двигателя, а может и вовсе не крутить,только будет щелкать втягивающее реле;
  3. На полном потреблении мощности (включенные фары дальнего света, работающий моторчик печки и т. д.) может не хватать зарядки генератора.

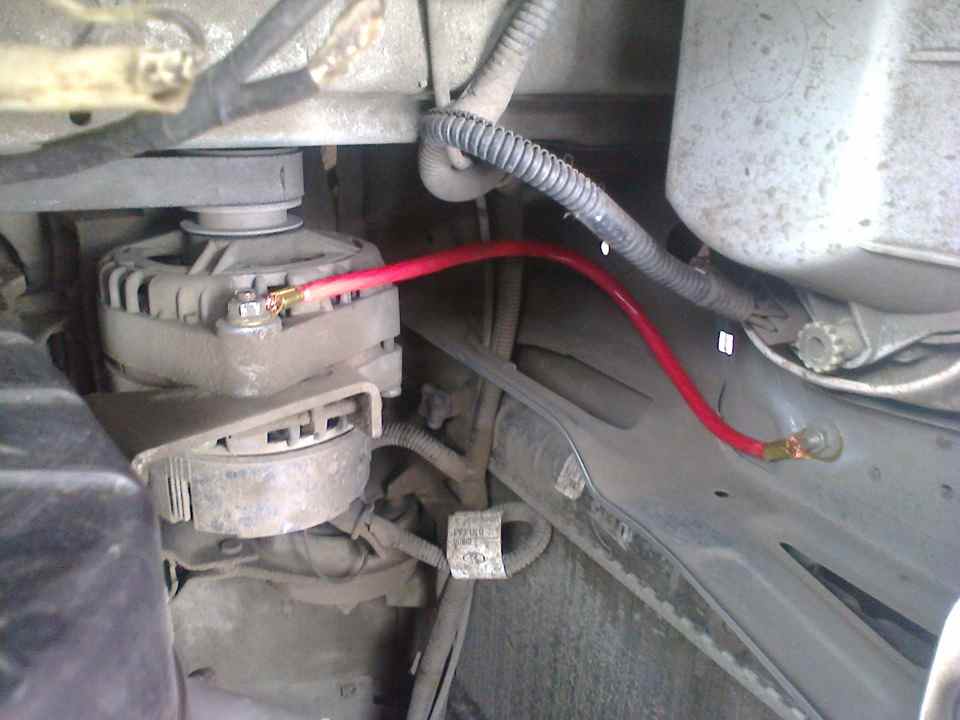

Когда появляются симптомы плохой массы двигателя, выход из неприятного положения есть – в таком случае поможет дополнительная масса на двигатель.Установить дополнительный провод можно в разных вариантах, самое главное, чтобы он связывал надежно кузов автомобиля с силовым агрегатом. Например, один конец провода можно закрепить к шпильке верхней опоры амортизатора, а второй – к шпильке впускного коллектора ДВС

Важно, чтобы провод был большого сечения, желательно не меньше, чем у самой основной массы

На новых машинах проблемы с массовыми проводами возникают нечасто. А вот на старых моделях кузовные шпильки ржавеют. Искать отсутствие массы не так просто, поэтому автовладельцы пользуются установкой дополнительных проводов. Так дополнительная масса на генератор помогает устранить утечку зарядки аккумулятора.

Дополнительный провод- это необходимость на б/у автомобилях

Плохая масса является причиной неустойчивой работы двигателя. К примеру, слабая масса с ЭБУ влияет на стабильность работы мотора на холостых оборотах. Происходит потеря напряжения в цепи, а при включении электрического вентилятора охлаждения двигателя холостые обороты заметно падают, порой вплоть до остановки ДВС. Поэтому контакт необходимо наладить и установить надежную массу. Решается проблема наВАЗ 2113-15 нового поколения также установкой дополнительного толстого массового провода (порядка 2,5 мм²) – он тянется от минусовой клеммы аккумулятора до металлического основания центральной консоли в салоне автомобиля

Ненадежный контакт общего провода панели приборов может влиять на показания датчиков, установленных на комбинации. В частности, при включении габаритов могут отклоняться стрелки указателей уровня топлива и температуры охлаждающей жидкости. Еще бывает, что тускло освещается комбинация приборов. За самим приборным щитком есть штатный болт крепления массы, возможно, крепление ослабло. Нужно снять щиток и подтянуть болт.

Установка дополнительного провода от «минуса» прикуривателя к металлическому остову центральной консоли порой также решает проблему, и приборы начинают показывать правильно.

В 1950-годы в мировом автопроме начался массовый переход на однопроводную схему электрооборудования автомобилей с минусом на массе – т. е. на металлических частях кузова. До того автопроизводители использовали массу как с плюсом, так и с минусом. Какая же собственно разница, какую клемму аккумулятора и генератора соединять с массой?

Основная причина – в явлении электрохимической коррозии, которая провоцирует более активное ржавление кузова. Не вдаваясь в подробности электротехники и химии, скажем, что направление движения электронов в проводниках (коим в однопроводной системе является кузов) влияет на интенсивность коррозии металла-проводника. А именно полярностью подсоединения источника тока и определяется вышеуказанное направление движения электронов. (Принято считать, что электроны в цепи движутся от плюса к минусу).

Между тем, к 1950-м годам учеными было замечено, что кузова, к которым подведен плюс, при прочих равных условиях ржавеют интенсивнее, чем кузова с минусом. Теоретические расчеты подтвердили проявившуюся на практике особенность. Но не только это послужило причиной всеобщего перехода на систему с минусом на массе. К середине прошлого века автомобили массово стали получать различное дополнительное электро- и радиооборудование. Приемники, различные аудиопроигрыватели, кондиционеры, сервоприводы и прочее оборудование производились сторонними поставщиками, которым для удешевления продукции требовалась единая схема подключения – с определенным полюсом на массе. Кроме того, все больше грузовых автомобилей становились носителями профессионального оборудования – радио- и телевизионных станций, радиолокационных станций, холодильников, буровых, армейского оборудования и т.п. Им также требовалась стандартизированная схема питания. И поскольку химики уже сказали свое слово касательно отрицательного и положительного полюса на кузове, схема с минусом на массе была принята всеми производителями.

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

Про массы | CHIPTUNER.RU

Текст и фото: И.Н. Скрыдлов, Люберцы (aka Aktuator)

В настоящее время, подавляющее большинство автомобилей используют кузов автомобиля (а/м) в качестве общего провода для большинства потребителей электроэнергии. Кузов поэтому называется массой (mass, foreground, ground) автомобиля. В случае если какое либо из соединений с массой становится ненадежным, начинаются чудеса. Простейший тому пример – перемигивание всех ламп в заднем фонаре. Включаем указатель поворота, а он начинает перемигиваться со стоп‐сигналом или светом заднего хода. При этом на нужном потребителе напряжение в два‐три раза отличается от необходимых 12–14 вольт, а на ненужном (не включенном) наоборот появляется вполне достаточное напряжение для его работы. Это с лампочками. А если такое начнется в Электронной Системе Управления Двигателя (ЭСУД)? Тогда двигатель может начать самопроизвольно менять режим своей работы – от набора больших оборотов до заглохания.

Попробую описать места, в которых наиболее вероятна потеря надежного соединения с массой, и глюки, появляющиеся при этом. Прошу заранее простить меня за порой странные и непривычные названия узлов и деталей а/м, но поскольку я работаю на гарантийной ВАЗовской станции, то положение обязывает.

Начну, пожалуй, с Аккумуляторной Батареи (АКБ). В современных а/м ВАЗ от минусовой клеммы АКБ отходит двойной провод. Толстая его часть, примерно с мизинец толщиной, соединяет минус АКБ и двигатель. При ненадежном контакте этого провода возможны ухудшение заряда АКБ, снижение частоты вращения стартера при пуске, а так же проблемы в системе ЭСУД, т.к. минус на нее идет с двигателя, со шпилек, на которых висел распределитель зажигания у карбюраторных а/м. В первую очередь следует проверить надежность затягивания обеих гаек, между которыми крепится наконечник провода к двигателю. Сначала ослабляем наружную гайку, затягиваем гайку под наконечником, а затем обратно затягиваем наружную.

Тонкий провод, соединяющий минус АКБ и кузов автомобиля – главное соединение для всех потребителей электроэнергии в автомобиле, а в карбюраторных модификациях еще и для двигателя. Проверять следует затяжку как болта М6 непосредственно на клемме АКБ, так и гайки М8 на кузове. Место расположения на кузове зависит от марки а/м.

Точки заземления ЭСУД

Семейство 2108–9 и 13–15 1,5L масса ЭСУД берется с двигателя, с двух болтов М6, крепящих заглушку с правой стороны головки блока. У карбюраторных а/м там крепился распределитель зажигания. Семейство а/м 2113–15 1,5 и 1,6L с контроллерами нового поколения Бош 7.9.7 или Январь 7.2, соединение ЭСУД с массой находится на приварной шпильке, крепящей металлический каркас центральной консоли панели приборов, к тоннелю пола, через металлическую планку с двумя боковыми ушками слева и справа (Внутри центральной консоли, примерно под пепельницей). К сожалению, как показала практика, под планкой отсутствует корончатая шайба. Из‐за этого, учитывая то, что сама шпилька прокрашена в процессе изготовления а/м, и практически не затянута соответствующей гайкой, со временем появляется дрейф напряжений в каналах АЦП датчиков ДТОЖ, ДПДЗ и ДМРВ при включении электровентилятора радиатора. В результате имеем скачок оборотов двигателя при включении вентилятора. Способы лечения описаны в FAQ. Таким образом, в этом случае весьма критичен и плохой электрический контакт между кузовом и минусом АКБ. (См. выше).

Семейство 2110‐12, 1,5L. Масса ЭСУД берется с двух болтов М6, расположенных на левой стороне головки блока.  Семейство 21114, 21124 1,6L, с контроллерами нового поколения Бош 7.9.7 или Январь 7.2. В головке уже один болт М6. С него берется масса только на все четыре катушки зажигания, а масса на ЭСУД берется в салоне, с приварной шпильки на кронштейне крепления ЭСУД, за левым экраном центральной консоли. В свою очередь на кронштейн масса подается через шпильку, приваренную к моторному щиту посредине. Гайка на этой шпильке, как правило, не затянута. При недостаточном контакте в этих соединениях возможен дрейф напряжений в каналах АЦП датчиков ДТОЖ, ДПДЗ, ДМРВ при включении электровентилятора радиатора. В результате имеем скачок оборотов двигателя при включении вентилятора. Способы лечения описаны в

Где расположена масса

При эксплуатации автомобиля важно знать все места, где находится масса двигателя ваз 2114. В случае возникновения неисправности в этом направлении, можно быстро обнаружить источник неполадок и соответственно устранить его. Итак, где находится масса эбу на ваз 2114? Попробуем разобраться в этом вопросе

Итак, где находится масса эбу на ваз 2114? Попробуем разобраться в этом вопросе.

Где находится масса на ваз 2114:

Аккумуляторная масса ВАЗ 2114

Минусовая аккумуляторная ветка представляет собой ответвления проводов двух типов – тонки и толстый провод. Аккумуляторный минус направлен на корпус двигателя при помощи толстого провода. В результате не качественного закрепления контакта, заряд будет поступать в малом объеме, в итоге стартер не сможет развить достаточную мощность, соответственно глючит ЭСУД, потому что именно от двигателя он принимает необходимую массу.

Для того чтобы проверить соединения минусового заряда между аккумулятором и двигателем, необходимо проверить надежность крепления двух гаек, поэтому сначала нужно ослабить гайку с наружи и затянуть гайку внутри, и соответственно обратно закрутить гайку с наружи.

Тонкий минусовой провод соединен с корпусом машины рядом с аккумулятором. Он играет роль источника энергии необходимого всем потребителям, оборудованным в машине. Для проверки, также необходимо убедиться в степени натяжения гайки как с кузовом так и к клеммой аккумулятора.

Масса эсуд ВАЗ 2114

Двигатели Samar объемом 1,5 литра берут массу с корпуса двигателя, с крепления заглушек, которые расположены справа от головки блока.

Двигатели Samar объемом 1,6 литра, или 1,5 литра оснащенные ЭСУД нового образца, берут массу с приваренной шпильки. Прикрепляется шпилька непосредственно с металлическим корпусом приборной панели у тоннеля пола в районе под пепельницей. При сборке на заводе изготовителе шпилька как правило плохо закреплена и покрашена, в результате при эксплуатации машины может полностью разболтаться, в результате при включении прибора вентиляции, произойдет посадка электрического напряжения системы, соответственно отреагируют следующие приборы: ДМРВ, ДПДЗ, ДТОЖ.

Масса приборной панели ВАЗ 2114

В данном варианте имеется соединение жгута торпедного, схемы от блока монтажного реле и предохранителей, заднего жгута. Это соединение расположено под крепление рулевого вала. При не качественном соединении данного крепления, могут возникнуть проблемы в работе показаний приборной панели, в момент включения основных энергетических потребителей, например: поворотники, фары и др.

Масса отопителя электродвигателя

Это соединение массы расположено под приборной панелью с левой стороны корпуса отопителя.

Все места креплений «масса» ВАЗ десятого семейства

Если в автомобиле начинает глючит электрика, то одной из причин такого недуга может быть плохое крепление массы аккумулятора (АКБ). Десятка имеет особенности креплений масс в зависимости от двигателя и года выпуска автомобиля. Проверяем все точки крепления минусового провода:

Расположение масс в салоне автомобиля

1 — блок предохранителей.2 — около правой ноги водителя находится щиток, который крепится парочкой саморезов, сняв его, Вы увидите что там всё как на картинке.3 — в принципе ситуация аналогична с пунктом описанным выше, за исключением того, что щиток располагается рядом с левой ногой штурмана.
Шпилька в торпеде за монтажным блоком, что бы её найти, нужно определённым образом изогнуться. Там для ориентира показан гидрокорректор фар, шпилька массы находится выше и левее него. Через эту массу питаются стеклоочистители, вентилятор печки (21124) и активаторы замков дверей.
Консоль правая сторона, отсюда удобней проверить очень важную шпильку массы, через неё осуществляется соединение кронштейна под ЭБУ с кузовом автомобиля, а соответственно зависит надёжность массы ЭСУД и вентилятора охлаждения — эта гайка держит так же уголок, который поддерживает дальнюю часть левого щитка консоли.
Обжимки масс жгута ЭСУД в консоле. Разъём вынут из ЭБУ и вытащен на водительский коврик, так удобнее.Я выкусил провод массы вентилятора из обжимки цепей зажигания (левая на фото), нарастил, поставил наконечник и подключил отдельно на кронштейн. Все соединения пропаял для надёжности.
Масса модуля Электро-бензонасоса (ЭБН) и указателя уровня топлива. Провод чёрно-белого цвета закреплён под левый задний болт крепления рычага ручного тормоза под тоннелью пола. Через эту массу питается бензонасос, а так же от неё зависит точность показания уровня топлива.
Масса на шпильке фланца топливного насоса, этот провод скорее всего соединяет корпус насоса с кронштейном топливного фильтра и сделано это в целях безопасности для уравнивания потенциалов этих двух устройств.

Массу модуля электро-бензонасоса легко найти и не снимая тоннель, достаточно откинуть коврик, слегка отогнуть или аккуратно подрезать ковровое покрытие пола сзади водительского сидения ниже пепельницы задних пассажиров, не повредив при этом сам провод массы. Потом ковровое покрытие легко встаёт на место и разреза практически не видно.

Расположение масс под капотом автомобиля

Клемма АКБ — большая и толстая с проводом большого сечения (примерно 16кв.мм). Толстая его часть, примерно с мизинец толщиной, соединяет минус АКБ и двигатель. При ненадежном контакте этого провода возможны ухудшение заряда АКБ, снижение частоты вращения стартера при пуске, а так же проблемы в системе ЭСУД, т.к. минус на нее идет с двигателя, со шпилек, на которых висел распределитель зажигания у карбюраторных а/м.

Тонкий провод, соединяющий минус АКБ и кузов автомобиля — главное соединение для всех потребителей электроэнергии в автомобиле, а в карбюраторных модификациях еще и для двигателя. Через это соединение питается всё световое оборудование автомобиля, магнитола и другие устройства в зависимости от года выпуска автомобиля.
Точка подключения минусовой клеммы АКБ к блоку двигателя, подключается к верхней шпильке термостата, если заглянуть за воздушный фильтр. Сечение провода выбрано исходя из большого тока потребления стартером, этот провод легко можно проследить рукой, если вести от АКБ. По этому проводу протекает ток стартера, зарядка акб, через него соединяются некоторые датчики вкрученные в блок двигателя
Рядом есть ещё одна точка подключения массы на блок двигателя, она чуть выше и левее. У двигателя 2112 в это место подключены два коричневых провода — это масса ЭСУД, то есть массы датчиков, модуля зажигания, ЭБУ и вентилятора охлаждения. Ниже стрелкой показан провод массы двигателя (стартера) от АКБ.
Точка массы под адсорбером — Miha 211@ подсказал, что это масса правой фары и масса правой противотуманки.

Что это такое

Для начала следует разобраться с сутью выключателей массы для аккумуляторных батарей и понять, что это такое.

Выключатель позволяет отключить питание бортовой сети, не скидывая клеммы с аккумуляторной батареи.

Выбирая себе размыкатель, стоит подумать над тем, какие именно функции девайс будет выполнять на машине. Если вы хотите минимизировать потери тока аккумуляторной батареи, тогда достаточно взять простейший прибор либо сделать его своими руками. Это не сложно. Если это будет часть противоугонного комплекса, рекомендуется подобрать готовое решение от проверенного производителя.

Можно выделить 3 главные задачи, которые выполняет выключатель (он же размыкатель):

  • отключает питание бортовой сети, когда машина находится длительное время на стоянке;
  • если под капотом стоит пара АКБ, одну из батарей (в основном резервную) можно отключить;
  • играет роль простого противоугонного оборудования.

Интересно, что сейчас автоугонщики, вооружённые высокотехнологичным оборудованием, начали забывать и разучились взламывать машины, на которых стоит самый простой размыкатель. Некоторые злоумышленникам может даже в голову не прийти, что на машине стоит подобная система.

Что же касается защиты от утечек тока, то эта проблема широко распространена на современных авто. Они наполнены разной электрикой и потребителями. Останавливая машину, ток продолжает и батареи перетекать к ним. Сюда можно отнести сигнализацию, мультимедийную систему, автомагнитолу, и многое другое. Это уже зависит от конкретной комплектации автомобиля.

Нормой по утечке считается 60-80 мА. Некоторые говорят, что и при утечках около 150-200 мА ничего страшного не произойдёт.

Но представьте, что за 24 часа таким образом можно терять по 5 Ач, за 10 дней уже будет 50 Ач. А у многих батарей такие рабочие параметры.

Оставляя машину на длительную стоянку, на 1-2 недели, если не разомкнуть массу АКБ, есть высокий риск того, что при попытке запустить двигатель или просто открыть машину ничего не получится.

Выключатель массы поможет решить такую проблему.

Масса аккумулятора

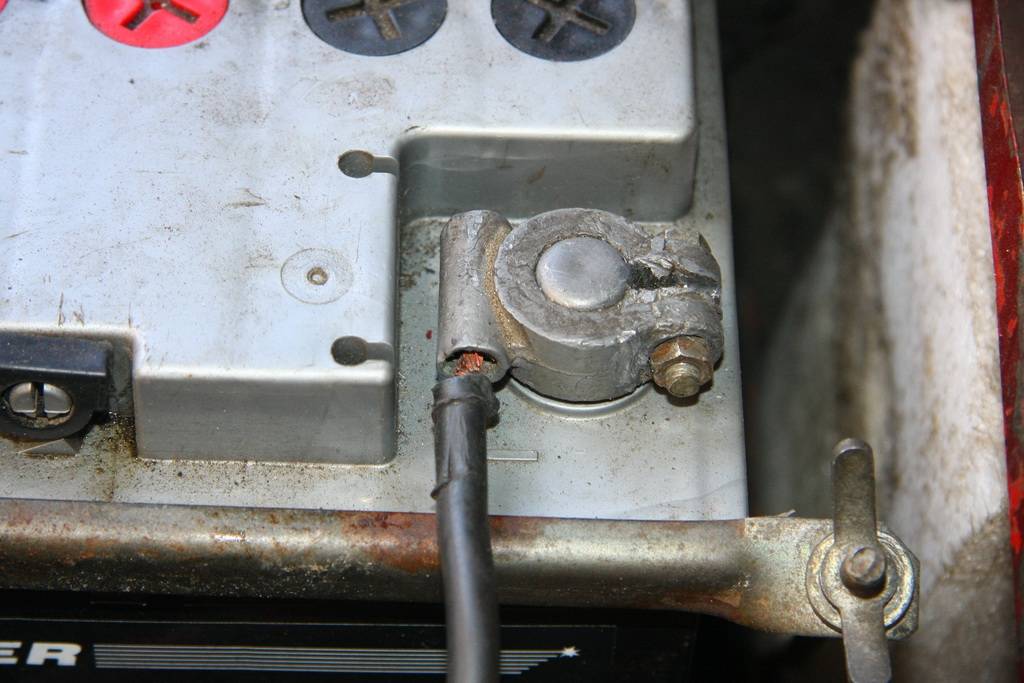

Гайка на креплении минуса аккумулятора с двигателем

«Минус» на аккумуляторе имеет два ответвления: толстый провод и тонкий. Толстый провод идёт от минуса аккумулятора к корпусу двигателя. Если данный контакт закреплён не должным образом, то заряд аккумулятора идёт не в полную силу, стартер не развивает полной мощности, тупит ЭСУД (т.к. массу он берёт из двигателя).

На креплении минуса аккумулятора с двигателем нужно проверить надёжность затяжки двух гаек, между которыми крепится контакт к двигателю: первым делом ослабляем наружную гайку и подтягиваем внутреннюю, а затем затягиваем и наружную.

Второй провод от аккумулятора гораздо тоньше и крепится к кузову рядом с самим аккумулятором. Данный провод является источником для всех энергопотребителей в авто. Здесь так же нужно проверять момент затяжки гайки как к кузову так и к клемме аккумулятора.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
