Распиновка салонного модуля предохранителей
| Электроприбор или электроцепь | Номинал А | Цветовая маркировка | № |
| Лампочки задних противотуманок | 10 А | Красный | 1 |
| Моторчик очистителя заднего стекла | 15 A | Синий | 2 |
| Сервомотор стеклоподъемников передних, привод люка | 15 A | Синий | 4 |
| Лампочка стоп-сигнала левого фонаря, прицепа | 15 A | Синий | 5 |
| Освещение салона: | 20 A | Желтый | 7 |
| Подсветка дверей; | 20 A | Желтый | 7 |
| Передняя подсветка салона; | 20 A | Желтый | 7 |
| Задняя подсветка салона; | 20 A | Желтый | 7 |
| Лампочка подсветки бардачка. | 20 A | Желтый | 7 |
| Розетка прикуривателя | 20 A | Желтый | 7 |
| Кнопка управления люком, Кнопки электростеклоподъемников импульсного типа. | 30 A | Светло-зеленый | 9 |
| Разъем для диагностики OBD2, +12В розетка для задних пассажиров | 15 A | Синий | 10 |
| Блок управления АКПП, питание автомагнитолы, +12В питание дисплея многофункционального и переключателей под рулевой колонкой | 15 A | Синий | 11 |
| Комплексный предохранитель для: | 10 А | Красный | 12 |
| Правые лампочки габаритных огней передних и задних; | 10 А | Красный | 12 |
| Подсветка автомобильного номера прицепа; | 10 А | Красный | 12 |
| Управление дистанционным открытием дверей и снятием/постановкой на охрану; | 10 А | Красный | 12 |
| Лампочки аварийки; | 10 А | Красный | 12 |
| Освещение пепельницы; | 10 А | Красный | 12 |
| Подсветка управления кондиционером; | 10 А | Красный | 12 |
| Датчик положения рычага АКПП; | 10 А | Красный | 12 |
| Подогрев передних кресел; | 10 А | Красный | 12 |
| Блок управления регулировки фар по высоте. | 10 А | Красный | 12 |
| Супер блокировка замков дверей, привод блокировки | 30 A | Светло-зеленый | 14 |
| Сервопривод стеклоподъемного механизма задних дверей | 30 A | Светло-зеленый | 15 |
| Цепь коммутации блоков управления мотором, штатная сигнализация, система AirBag, датчик сажеуловителя, подрулевые кнопки | 10 А | Оранжевый | 16 |
| Лампочки стоп-сигнала правого фонаря и дополнительного фонаря | 10 А | Красный | 17 |
| 2 датчик системы торможения, подрулевые кнопки, разъем для диагностики OBDII, датчик выжатой педали сцепления, контроль уровня ОЖ, прерыватель стоп-сигнала | 10 А | Красный | 18 |
| Шунт системы энергосбережения PARC | 30 A | Светло-зеленый | 19 |
| Левые лампочки габаритных огней передних и задних, | 10 А | Красный | 22 |
| подсветка номера прицепа и автомобиля | 10 А | Красный | 22 |
| Колокол сирены штатной сигнализации, объемный датчик в салоне | 15 A | Синий | 23 |
| Панель приборов, центральный дисплей, климат-контроль, магнитола | 15 A | Синий | 24 |
| Обогрев стекла заднего обзора | 30 A | Светло-зеленый | 26 |
Точки подключения автосигнализации на Peugeot 206 2008
Для обхода штатного иммобилайзера использовал Starline BP-03. На замок зажигания 4 петли. Жгут замка зажигания: + 12 — бежевый стартер — жёлтый зажигание — белый или светло фиолетовый (выходят из одного разъёма)
концевики дверей задние (-) — голубой (задний левый) и светло коричневый (задний правый) в зелёной части разъёма BLANC EH1 блока предохранителей
концевики передних дверей ставим свои, так как на штатных проводах появляются минусы при закрытии цз. Или же разбираем двери и подключаемся там, как рассказано в этом фотоотчёте. Все концевики — в разрыв диод.
концевик багажника (-) — коричневый на разъёме плафона в багажнике. В разрыв диод.
ручник (-) — коричневый в зелёной части разъёма BLANC EH1 блока предохранителей
повороты (+) — белый и бежевый в разъёме NOIR PH1 блока предохранителей
центральный замок (силовые привода водительской двери) — оранжевый (отпирание) и серый (запирание) в жгуте из водительской двери
импульсы — тёмно жёлтый на катушке
ВНИМАНИЕ! Цвета и расположение проводов могут отличаться от указанных выше. Данные сведения носят рекомендательный характер и требуют обязательной проверки !
Где находится реле бензонасоса Пежо 206: фото
Автомобиль: Пежо 206.Спрашивает: Васильев Назар.Суть вопроса: Где располагается реле бензонасоса Пежо 206?
У меня на автомобиле случилась такая проблема, что после непродолжительного простоя не заводится двигатель. При этом когда включаешь зажигание, не работает бензонасос (не слышно его шума).
Расположение реле бензонасоса на Пежо 206
В таком случае рекомендуется подать напрямую напряжение на насос. Если дело в реле, то он должен запуститься. Для этого надо в подкапотном пространстве отыскать чёрную коробочку ЭБУ ДВС, в которой и располагаются реле. Находится она справа возле заливной горловины бака для омывания стёкол.
Местонахождение ЭБУ.
Я просто болен автомобилями. Стараюсь подробно изучить каждый автомобиль, которым владел. Мне нравится ночная езда по улицам города. В своих автомобилях стараюсь осуществлять ремонт своими руками!
Там таких коробочек немного, а потому найти её не составит труда. После этого следует извлечь реле бензонасоса и закоротить контакты при помощи провода.
Реле и предохранитель бензонасоса обозначен на схеме.
Если бензонасос и после этого не будет работать, то значит проблема в нём.
Цены на монтаж/демонтаж сигнализации:
| Наименование услуг | Стоимость работ |
| Установка автосигнализации | 7000 руб. |
| Сигнализация монтаж 2СAN | 8000 руб. |
| Монтаж без автозапуска | 2000 руб. |
| Монтаж с автозапуском | 8000 руб. |
| Отключение/демонтаж неисправной сигнализации | 3000 руб. |
| Сигнализация/монтаж с GPS навигацией | 15000 руб. |
| Подключение GPS/активация управления с моб. телефона | 3000 руб. |
Записаться на установку Одной из востребованных услуг у владельцев автомобилей является установка сигнализации на Пежо. Назначение данной процедуры в том, чтобы оборудовать транспортное средство специальным устройством, способным подавать специальные сигналы. Данное оборудование является одним из видов защитных приспособлений, призванных защитить машину от угона. В настоящее время существует огромное количество таких агрегатов, которые отличаются друг от друга функциями, а также стоимостью. Разумеется, ни одна из сигнализаций не способна гарантировать полную безопасность автомобиля. Однако во многих случаях даже такой защиты бывает достаточно для того, чтобы отпугнуть злоумышленника. Именно поэтому услугами установки сигнализации на Пежо пользуются многие автомобилисты. Такие устройства считаются практически обязательными для любой машины.
Блок с предохранителями в салоне пежо 206
Он находится под рулевой рейкой. Пример доступа можете посмотреть в видео.
Вариант 1 (до 2002 г.в.)

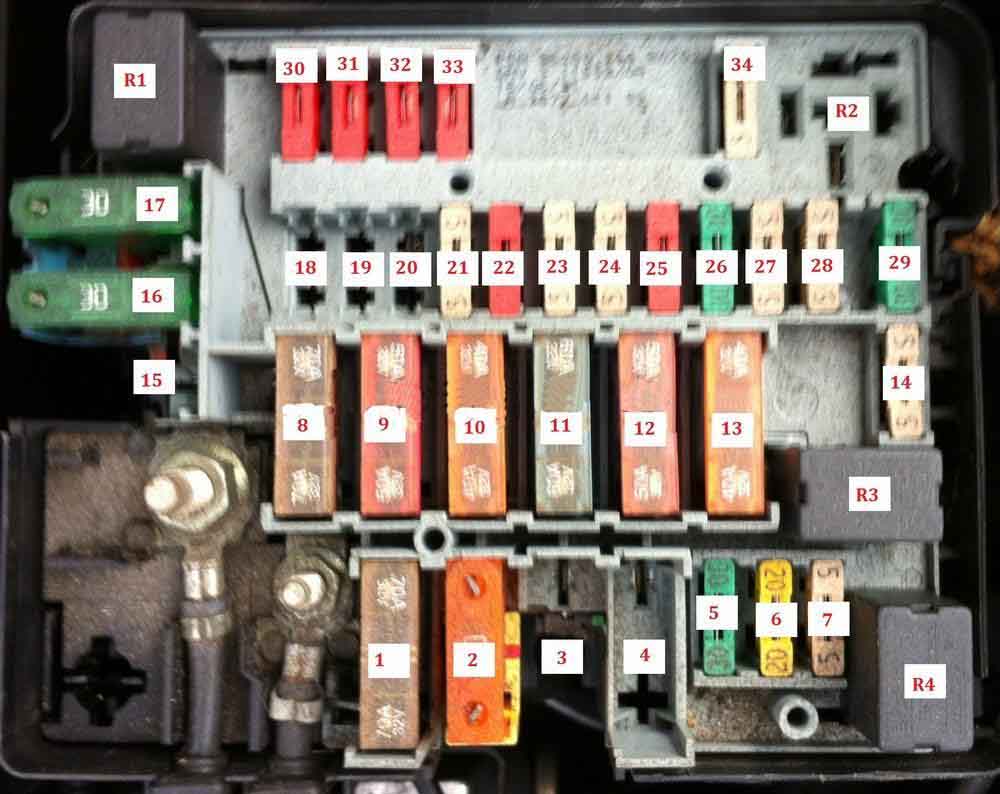

Схема
Нумерация идет с права налево с верху вниз. Так же номер указан на метке крепления предохранителя.
Расшифровка
| F1 | (50A) Антиблокировочная система (ABS) |
| F2 | (5A) Панель приборов |
| F3 | — |
| F4 | (5A) Многофункциональный модуль управления |
| F5 | — |
| F6 | (5A) Управление двигателем, иммобилайзер |
| F7 | (15А) Кабриолет (складная крыша) |
| F8 | (10A) Светодиод охранной сигнализации, цифровой многофункциональный дисплей, аварийные сигнальные лампы, приборная панель, внутренние лампы |
| F9 | (5A) Многофункциональный модуль управления |
| F10 | — |
| F11 | (10A) LH стоп-сигнал, центральный светильник |
| F12 | (10A) Стопорная лампа RH |
| F13 | — |
| F14 | (30A) Задние электрические стеклоподъемники |
| F15 | (20A) Габаритные огни, гнездо для прицепа |
| F16 | — |
| F17 | — |
| F18 | (10A) Лампа подсветки аудиоустройства, лампа прикуривателя, часы, подсветка прибора, цифровой многофункциональный дисплей, лампочки номерного знака, подсветка переключателя, переключатели переключения передач, лампа |
| F19 | (5A) Задние противотуманные фары |
| F20 | — |
| F21 | — |
| F22 | (10A) Контрольная лампа генератора переменного тока, часы, цифровой многофункциональный дисплей, лампа для перчаточного ящика, приборная панель, внутренние лампы, система навигации, датчик дождя, электрические стеклоподъемники |
| F23 | (20A) Прикуриватель |
| F24 | (15A / 20A) Аудиосистема |
| F25 | (20A) Система мойки / очистки заднего стекла, система промывки / очистки лобового стекла |
| F26 | — |
| F27 | (5A) Многофункциональный модуль управления |
| F28 | — |
| F29 | (10A) LH фара дальнего света |
| F30 | (10A) RH фара дальнего света, сигнальная лампа дальнего света фар |
| F31 | (10A) LH фара ближнего света |
| F32 | (10A) RH фара — ближний свет, фара ближнего света «на» контрольная лампа |
| F33 | (5A) Омыватели фар |
| F34 | (10A) Боковая лампа LH, задняя фара LH |
| F35 | (10A) Боковая лампа RH, задняя фара RH |
| F36 | — |
| F37 | (5A) Модуль управления двигателем вентилятора двигателя HFY / HFZ / KFX / NFZ / WJZ |
| F38 | (5A) Переключатель тройного давления хладагента переменного тока, реле вентилятора двигателя 2 |
| F39 | — |
| F40 | (20A) Обогреватель / кондиционер (AC) |
| F41 | (5А) Запасной |
| F42 | (10A) Запасной |
| F43 | (30A) Запасной |
| F44 | (20А) Запасной |
| F45 | (15A) Запасной |
Вариант 2 (с 2002 г.в.)
Схема
Описание
| 1 | 15А Электроподогрев сиденья, сирена охранной сигнализации |
| 4 | 20А Многофункциональный дисплей, компьютер бортовой системы навигации, освещение багажника, автомагнитола |
| 5 | 15А Блок диагностики автоматической коробки передач |
| 6 | 10А Датчик уровня охлаждающей жидкости, блок АКП, автомагнитола |
| 7 | 15А Дополнительные приборы и оборудование учебного автомобиля, блок охранной сигнализации |
| 9 | 30А Стеклоподъемники задних дверей |
| 10 | 40А Электрообогреватели заднего стекла и наружных зеркал |
| 11 | 15 Стеклоочиститель заднего стекла |
| 12 | 30А Передние стеклоподъемники, вентиляционный люк |
| 14 | 10А Электронный блок управления двигателя, подушки безопасности, подрулевые переключатели, датчик дождя |
| 15 | 15А Панель приборов, многофункциональный дисплей, компьютер бортовой системы навигации, блок управления климатической установкой, автомагнитола |
| 16 | 30 Блок управления запиранием/отпиранием дверей |
| 20 | 10А Правый стоп-сигнал |
| 21 | 15А Левый стоп-сигнал, третий стоп-сигнал |
| 22 | 30А Передний плафон общего освещения и задний плафон (206 SW), плафон местного освещения, подсветка перчаточного ящика, прикуриватель, задняя розетка 12 V (206 SW) |
| S1 | Шунт «PARC» |
Что такое выключатель подачи топлива и зачем он нужен
После попадания в аварию и переворачивания автомобиля он может загореться. На практике это происходит достаточно редко. Кроме того, зачастую вследствие попадания колеса при движении на скорости в глубокую яму или после сильных ударов двигатель глохнет, после чего машина не заводится. Причину таких явлений скрывает конструкция транспортного средства, которая предусматривает наличие инерционного выключателя подачи топлива.
Датчик под воздействием сильного удара в результате аварии полностью отключает бензонасос, производит автоматическую разблокировку дверей транспортного средства. Это предотвращает возгорание автомобиля, обеспечивает возможность человеку выбраться из него наружу.
Более старые автомобили оснащались механической кнопкой, при нажатии которой активировалась охранная система. Из-за отключения подачи топлива двигатель невозможно было запустить.
Ремонт, замена
Если окислились внешние контакты (на самом узле или в посадочном месте), то их зачищают, обрыв на цепи исправляют скруткой, заменой проводков, ставят новый предохранитель — пожалуй, это все случаи, когда ремонт целесообразен.
Если неполадка внутри реле, то такое обычно не чинится — выбрасывают и покупают новое. Конечно, можно попробовать раскрыть приборчик и разобраться в его внутренностях — но корпус детали герметичный, нужно будет его заново надежно склеить. Даже если удастся починить внутренние части — то, как правило, срок функционирования пережившего такое вмешательство автовыключателя может быть недолгим.
Хотя есть и успешные случаи починки — на изобр. ниже удачная, но лично нам не внушающая особого доверия.
Опишем восстановление реле Opel Vectra. В данном случае такой ремонт успешный и уместный — потребовалось только подпаять ножки (на фото видно, что припой отошел).
Монтаж и подбор реле элементарный: берут приборчик для конкретной марки автомобиля или такой с аналогичными параметрами, замена — старый вынимается из посадочного места новый вставляется. Места размещения и пример, как вынуть блок с реле на ВАЗ мы описали.
Нужно понимать, что мы рассмотрели неполадки именно реле. То есть при нем исправном сломанным может быть именно бензонасос или оборвана его линия. Некоторые аспекты проверки этого узла мы затронули достаточно глубоко. Пользователь сможет проверить два механизма.
