Как самому правильно и точно измерить компрессию двигателя

В чем измеряется компрессия

Основной параметр двигателя, который указывается в руководстве по эксплуатации – степень сжатия. Он определяет, во сколько раз топливная смесь сжимается перед сгоранием. Объем цилиндра, разделенный на ход поршня – степень сжатия. Она не изменяется, если автовладелец не сделал тюнинг двигателя, например, расточил цилиндры или поставил другой коленчатый вал.

Но нельзя путать эту характеристику с компрессией, которая означает давление поршня. Она определяется путем вращения коленвала стартером.

Компрессия со временем уменьшается из-за износа деталей. Ее единицами измерения могут быть:

1. Бар.
2. Атмосфера (атм).
3. Мегапаскаль (МПа).
4. Килограмм*сила на квадратный сантиметр (кгс/см2).

Самой современной единицей измерения является Мегапаскаль, который равен 9,9 атмосферы.

Снижение компрессии в ДСВ

После осмотра и диагностики мы установили, что в некоторых или во всех цилиндрах двигателя занижено или отсутствует давление сжатия. Если его снижение незначительно и укладывается в характеристики, рекомендованные изготовителем, мы можем продолжать эксплуатацию транспортного средства, но следует постепенно готовиться к ремонту силового агрегата. Если же показатели критичны, то вполне очевидно, что такая силовая установка не может эксплуатироваться и подлежит срочному ремонту.

В условиях гаража (самостоятельно) можно устранить только одну причину – появление нагара и коксования в компрессионных кольцах с последующим их залеганием. В остальных случаях требуется разборка мотора с дефектацией и заменой узлов.

Раскоксовка компрессионных колец

По рекомендации специалистов, перед раскоксовкой необходимо залить в каждый из проблемных цилиндров 7-9 см3 моторного масла, затем повторить замер давления сжатия. «Если ситуация с компрессионным давлением улучшилась, то кольца возможно раскоксовать. В противном случае следует искать другую возможность и обращаться к нам», – говорят сотрудники СТО.

Снятие нагара и кокса с поршневых колец не во всех случаях помогает восстановить желаемое давление. Но использовать этот метод стоит, поскольку он требует минимальных экономических затрат и небольшой потери времени.

Для удаления кокса и нагара с деталей ЦПГ следует:

• Приобрести в специализированном магазине оригинальную жидкость-очиститель;
• Выкрутить свечи зажигания у бензиновых и свечи накаливания у дизельных двигателей. Залить по 35-50 грамм очистителя в каждое отверстие;
• Не вкручивая свечи оставить автомобиль примерно на 12 часов в гараже;
• Движок нужно прокрутить при помощи стартера;
• Свечи проверяются, очищаются и монтируются на штатное место;
• Заводим и прогреваем автомобиль;
• На свободной трассе необходимо разогнать транспортное средство и проехать на повышенных оборотах 25-35 км

По приезду желательно повторить замеры. Если ничего не изменилось, значит процесс раскоксовки не привел к ожидаемым результатам. И следует готовиться к большому ремонту.

Также следует отметить, что некоторые автолюбители, стремясь избежать дорогостоящего ремонта, используют всевозможные присадки для восстановления деталей. По сути, в состав этих присадок входят те же компоненты, что и в средства для раскоксовки, но стоимость этих средств, по понятным причинам, гораздо выше.

Действительно оригинальные присадки содержат в своем составе ревитализанты металла – вещества, способные формировать защитный слой на поверхности сопрягаемых узлов.

Такой подход может значительно усложнить ремонт и увеличить стоимость и без того довольно дорогих комплектующих.

Предотвращение снижения давления сжатия

В этой статье мы постарались раскрыть тему, почему в двигателе нет компрессии, и как можно попытаться решить данную проблему. Поскольку еще не придуман мотор, который будет работать вечно, все его узлы со временем изнашиваются. Но увеличить время безаварийной и безремонтной эксплуатации техники вполне по силам.

Если автомобиль бесперебойно проработал отведенное заводом изготовителем количество часов, то его эксплуатация была правильной, и причиной неисправности стало время.

Но падение компрессии и преждевременный износ деталей, на «свежих» двигателях только на совести их владельцев.

Что необходимо предпринимать, чтобы увеличить надежность узлов автомобиля.

• Следить за качеством топлива, поскольку его загрязненность является основной причиной коксообразования в компрессионных поршневых кольцах с последующим залеганием колец.
• Использование не оригинального и не рекомендованного изготовителями моторного масла. Это приводит к усиленному износу пары гильза – поршневые кольца, поскольку кольца движутся по масляному клину, а его разрыв ведет к возникновению сухого трения.
• Перегрев ведет к выгоранию прокладки ГБЦ и к более серьезным последствиям, вплоть до разрушения двигателя. Поэтому необходим постоянный контроль над температурой охлаждения.
• Работа на высоких оборотах может привести к прогоранию выпускных клапанов. Поэтому следует рекомендовать более спокойное вождение.

Следуя этим несложным правилам, можно значительно увеличить срок службы силового агрегата автомобиля.

Проверка на дизельном автомобиле

Замер компрессии дизельного двигателя похож на процедуру для бензинового, с небольшими отличиями. Для проверки нужно соблюсти условия:

• подача топлива должна быть отключена;
• свечи выкручены;
• снимается только одна форсунка, через разъем которой делается замер;
• АКБ заряжена и в хорошем состоянии, электрический стартер исправен.

Цифра компрессии дизельного двигателя измеряется при отключенном от питания клапане, прекращающем подачу топлива, и отжатом рычаге отсечки на ТНВД!

При проверке компрессии дизельных двигателей наконечник компрессометра подключается в гнездо, где была форсунка. Компрессионный измеритель используется специальный, для машин на дизтопливе: предел измерения прибора – до 60 атмосфер и более, зависит от модели устройства.

Когда прибор подключен, можно начинать замеры, аналогично бензиновому мотору – стартером крутится коленвал, записываются показания прибора.

Как все работает

У дизельного мотора при такте сжатия, когда поршень движется к ВМТ, объем в цилиндре быстро сокращается. В этот момент в камере сгорания находиться только воздух, он-то и сжимается, данный процесс называется тактом сжатия.

При подходе поршня к ВМТ, воздух сжимается на указанную в документации степень сжатия, в камеру сгорания под давлением подается топливо.

Смесь из топлива и воздуха из-за воздействия на нее высокого давления воспламеняется, значительно увеличивая давление внутри камеры, поршень в этот момент проходит ВМТ.

Образовавшееся в результате сгорания топливовоздушной смеси высокое давление начинает давить на днище поршня, заставляя его двигаться к НМТ.

Посредством шатуна поступательное движение поршня преобразовывается во вращательное движение колен. вала.

В данном случае давление, возникшее в результате воспламенения смеси, заставляет двигаться поршень к НМТ называется рабочим ходом. Рабочий ход является одним из тактов работы цилиндро-поршневой группы.

При такте сжатия как раз и важна степень сжатия. Чем она выше, тем более легче воспламениться горючая смесь и в более полной мере она сгорит, обеспечив большее давление.

При хорошем показателе степени сжатия дизельный мотор будет обеспечивать больший выход мощности при меньшем количестве сгораемого топлива.

Сейчасчитают Угорание масла в двигателе или как уменьшить «масложор» мотора

1.5k

Что будет если перелить масло в двигатель

3.3k

Однако у дизельных силовых установок не зря имеется диапазон степени сжатия, за который выходить не рекомендуется.

Степень сжатия меньше 18:1 приводит к снижению мощностного показателя установки, при этом потребление топлива увеличивается.

Но и чрезмерная степень сжатия у мотора тоже сказывается нехорошо на двигателе, особенно дизельном. За счет увеличенных нагрузок, которые испытывают цилиндропоршневая группа, их ресурс очень быстро сокращается.

Увеличение сверх нормы степени сжатия может привести к прогоранию поршня, изгибу шатуна.

В некоторых случаях увеличение данного показателя приводит к взрыву силовой установки без возможности последующего восстановления.

ВАЖНО ЗНАТЬ: Степень сжатия у водородных двигателей значительно больше

Как проверить уровень?

Чтобы узнать о маленькой или слабой компрессии на свечи в первом, во втором или в другом цилиндре мотора, необходимо придерживаться следующих правил:

• силовой агрегат должен быть раскручен стартером до предельно высоких оборотов, для этого надо снизить вероятность потери энергии;
• процедура не должна проводиться на холодном двигателе, чтобы обеспечить максимальное сопряжение при температурах, наиболее близких к рабочим;
• предварительно нужно отключить и выкрутить свечи из цилиндров, чтобы не допустить образования сопротивления вращению;
• нужно отключить подачу горючего, чтобы моторная жидкость не смывалась со стенок цилиндров;
• необходимо максимально зарядить аккумуляторную батарею для эффективной раскрутки коленвала.

С помощью компрессометра

Для проверки уровня комперссии с помощью копрессометра:

1. Нужно прогреть автомобиль до рабочей температуры
2. Сбросить уровень давления в топливной рампе. После — необходимо опять запустить силовой агрегат.
3. Следующим этапом диагностики, который позволит понять причину падения компрессии, будет демонтаж наконечников, расположенных на свечах зажигания.
4. На следующем этапе нужно проверять, упала ли компрессия во всех четырёх цилиндрах мотора.

Таблица: результаты измерения

Причина проблемы	Признаки неисправности	Уровень компрессии, МПа
Заслонка полностью открыта	Заслонка закрыта
Силовой агрегат исправен	—	1,0-1,2	0,6-0,8
Трещина или другой дефект в перемычке поршня	появление синего дыма из глушителя, увеличенное давление в картере	0,6-0,8	0,3-0,4
Прогар поршня	цилиндр не может работать на небольших оборотах; из выхлопной трубы идёт синий дым; давление в картере увеличено.	0,5-0,5	0-0,1
Залипание колец в канавках поршня	цилиндр не может функционировать на малых оборотах; из выхлопной трубы идёт синий дым; давление в картере увеличено.	0,2-0,4	0-0,2
Задир поршневого элемента и цилиндра	неустойчивая работа двигателя на холостых оборотах; цилиндр не может работать на небольших оборотах; из выхлопной трубы идёт синий дым; давление в картере увеличено.	0,2-0,8	0,1-0,5
Деформирование клапана	Один или несколько цилиндров двигателя не могут работать на небольших оборотах	0,3-0,7	0-0,2
Прогар клапана	Один или несколько цилиндров двигателя не могут работать на малых оборотах	0,1-0,4
Залипание клапана	Один или несколько цилиндров двигателя не могут работать на невысоких оборотах	0,4-0,8	0,2-0,4
Появление дефекта на профиле кулачка распределительного вала (для двигателей, оснащённых гидротолкателями)	Один или несколько цилиндров двигателя не могут работать на невысоких оборотах	0,7-0,8	0,1-0,3
Увеличение объёма отложений и нагара в камере сгорания вместе с износом колец и маслосъёмных колпачков	Увеличенный расход моторной жидкости, из выхлопной трубы идёт синий дым	1,2-1,5	0,9-1,2
Естественный износ элементов поршневой группы	Увеличенный расход моторной жидкости, из выхлопной трубы идёт синий дым	0,6-0,9	0,4-0,6

Проверка маслом

Проверка маслом осуществляется с помощью 15-20 грамм смазки, которая заливается в некорректно работающий цилиндр.

После чего необходимо произвести проверку:

• тепловых зазоров клапонов на каждом цилиндре;
• мотора;
• смазочного материала.

Затем производится сборка мотора и его запуск, выполняется диагностика расширительного бачка охладительной системы.

Видео: проверка компрессии без использования компрессометра

Канал «Секретный ГАРАЖ» представил видеоролик, в котором показан способ проверки давления в цилиндрах мотора без использования компрессионного оборудования.

Общее понятие о компрессии

В среде автолюбителей компрессию зачастую путают со степенью сжатия, указанной в инструкции по эксплуатации авто. Это разные понятия, хотя некоторая связь между ними присутствует.

Компрессия — переменная величина, отражающая реальное давление в каждом цилиндре, измеряемое при вращении коленчатого вала стартером. Она никогда не указывается в техническом паспорте автомобиля, поскольку зависит от ряда факторов:

• герметичности уплотнений цилиндро—поршневой (ЦПГ) и клапанной групп;
• температуры двигателя;
• скорости вращения стартера и заряда аккумуляторной батареи;
• присутствия моторного масла в рабочей зоне, где происходит сжигание топлива.

По реальному давлению в цилиндрах принято судить о степени износа ЦПГ и состоянии клапанов. Чем ниже показатели компрессии, тем хуже условия для сжигания бензина в камерах. Топливовоздушная смесь сгорает не полностью и выделяет меньше энергии, а мощность мотора падает.

Степень сжатия — это постоянная характеристика, равная отношению рабочего объёма (внутренний размер цилиндра вместе с камерой сгорания) к длине хода поршня. Она показывает, во сколько раз сжимается горючая смесь перед вспышкой.

Если степень сжатия — это безразмерная величина, то компрессия измеряется в единицах давления. Самая распространённая на постсоветском пространстве — 1 физическая атмосфера (Атм), но в современных манометрах встречаются и другие:

• 1 Бар (равен 0,99 Атм);
• 1 МПа (9,9 Атм);
• 1 кгс/см2 (0,97 Атм) — использовалась в советские времена;
• 1 psi (0,068 Атм).

Поскольку замер компрессионного сжатия всегда производится с определённой погрешностью, различия в сотых долях между первыми тремя единицами принято игнорировать.

Причины падения компрессии

Двигатель перестанет запускаться, его обороты во время работы начнут «прыгать», появятся посторонние шумы. Заметно снизится мощность силовой установки, возрастет расход топлива, повысится содержание в выхлопных газах вредных примесей. Кстати,  один из основных признаков низкой компрессии – это синий дым из выхлопной трубы, появляющийся в момент запуска двигателя.

К наиболее распространенным причинам падения компрессии относят:

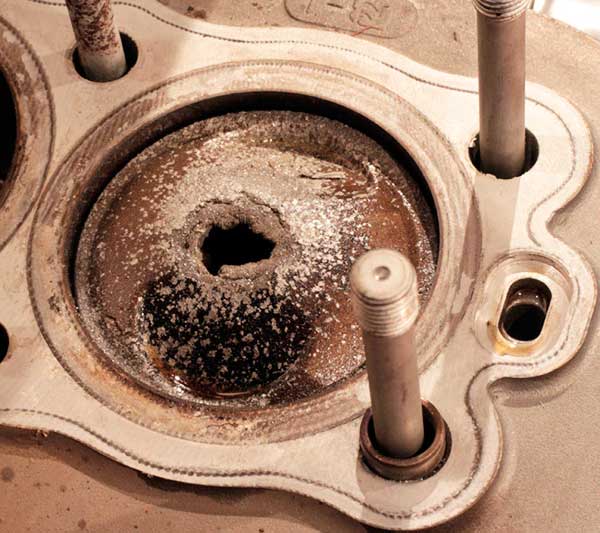

•  Перегоревший поршень, клапан или прокладка на блоке цилиндра.
•  Детали цилиндра заметно износились и требуют замены.
•  Разрушилось седло клапана.

Первое, что надо сделать при обнаружении любого из описанных выше признаков – немедленно заехать на СТО, выполнить замеры и диагностику. Если предварительный «диагноз» подтвердился, необходимо заменить неисправные комплектующие и измерить компрессию повторно.

Когда необходимо проверять компрессию

Компрессию двигателя обычно замеряют при проявлении косвенных признаков износа поршневых колец, повреждения клапанов, наличия неплотностей между отдельными блоками двигателя и прочих неисправностях последнего. Следует отметить, что хотя максимальное давление в цилиндрах считается достаточно точным методом диагностики, оно не является универсальным способом для выявления неисправности или лишь помогает локализовать их. Кроме того, перед проверкой компрессии необходимо исключить причины, способные оказать влияние на точность измерений.

Основные симптомы, при которых стоит проверить компрессию в двигателе:
• двигатель «троит» (дергается, вибрирует) на холостых оборотах;
• двигатель плохо заводится и медленно набирает обороты при нажатии на педаль газа, упала приемистость;
• наблюдается постоянное снижение уровня масла в картере двигателя;
• отмечен повышенный расход топлива.

Почему полученные данные могут отличаться от паспортных данных

Полученная при измерении компрессии информация, как правило, отличается от цифр, заявленных изготовителем автомобиля в технических документах. Расхождение в значениях обусловлено износом поршневой группы, возникающем при регулярной эксплуатации автомобиля. С увеличением износа элементов компрессия в цилиндрах силового агрегата уменьшается.

Несомненно, при небольших отклонениях от заявленных изготовителем цифр, автовладелец может продолжать пользоваться транспортным средством, без ремонта поршневой группы. Допустимым считается расхождение до десяти процентов. При увеличении разрыва показателей комплектующие мотора считаются сильно изношенными.

Порядок выполнения замеров

Перед тем как проверить компрессию двигателя, необходимо обеспечить полный заряд аккумуляторной батареи и исправную работу стартера. Иначе вы получите заниженные показатели и возьметесь за ремонт силового агрегата вместо продолжения диагностики и поиска других причин.

Какая компрессия в цилиндрах 8 клапанного двигателя ваз-2114 является нормой

Существует несколько способов измерения давления – «на холодную», «на горячую», с закрытым и полностью открытым дросселем. Практика показывает, что наиболее точные результаты дает проверка на прогретом моторе, выполняемая согласно инструкции:

1. Запустите двигатель и доведите температуру охлаждающей жидкости до 70 °С.
2. Снимите высоковольтные провода и выверните все свечи, на дизеле – форсунки.
3. Отключите форсунки от контроллера, отсоединив соответствующий разъем. Другой вариант – обесточить бензонасос, вытащив нужный предохранитель.
4. Вкрутите насадку компрессометра в отверстие 1-го цилиндра, откройте дроссельную заслонку, нажав педаль газа, и проверните коленвал стартером 5–10 раз.
5. Снимите показания и повторите операцию на остальных цилиндрах.

Если вы не хотите касаться электроники, то форсунки бензинового двигателя можете не отключать, на точность показаний это не повлияет, но при диагностике в масляный картер попадет небольшое количество горючего. Топливоподача на дизеле с механическим ТНВД отключается с помощью рычага отсечки.

По результатам измерений делаются следующие выводы:

1. Если показатели замеров отличаются не более, чем на 1 Бар и близки к оптимальным, поршневая группа и клапаны исправны.
2. Та же ситуация, но показатели близки к минимальному порогу. Ресурс силового агрегата практически исчерпан, можно ездить дальше и доливать масло, но готовиться к ремонту.
3. Когда давление в одном из цилиндров на 2–3 Бар ниже остальных, сделайте повторную проверку, залив в свечное отверстие 5 мл моторной смазки. Компрессия выросла – значит, неисправна поршневая группа, поскольку масло уплотнило прилегание колец. Показания остались прежними – виноват прогоревший клапан.

Если давление во всех цилиндрах ниже нормы, придется делать капитальный ремонт. Тест с добавлением масла проводить бесполезно – двигатель все равно нужно разбирать.

Замер компрессии на инжекторном бензиновом моторе.

Компрессия дизельного двигателя является основным показателем его исправности. Компрессией называют максимальное значение давления, создаваемого в цилиндре, при нахождении поршня в ВМТ (верхней мертвой точке). Конструктивные особенности дизельных движков таковы, что малейшее отклонение компрессии от нормы приводит к сбоям в работе силового агрегата.

Заниженный показатель давления влечет за собой полный отказ в работе цилиндра. При возникновении сбоев или запуске дизеля и в работающем моторе необходимо производить тщательную проверку компрессии. Диагностика давления производится согласно инструкции, приложенной к прибору.

Технические характеристики двигателей внутреннего сгорания содержат информацию о конструктивном параметре — степени сжатия, который является постоянной величиной. Степень сжатия дизельного двигателя представлена в виде соотношения объемов цилиндра при расположении поршня в НМТ (нижней мертвой точке) и в ВМТ соответственно.

Определить степень сжатия можно путем деления величины объема цилиндра на объем камеры сгорания. Результат, полученный после деления, указывает во сколько раз уменьшается объем топливовоздушной смеси при перемещении поршня из нижней точки в ВМТ.

Основной характеристикой работы дизеля является именно компрессия в цилиндрах, потому что только при достижении рабочего давления определенного значения температура сжатого воздуха повышается и происходит воспламенение топливовоздушной смеси.

Чем отличаются компрессометры для бензиновых и дизельных двигателей

Замер на «холодном» двигателе

Если появилась проблема с запуском двигателя, или автомобиль не заводится совсем, то компрессию двигателя можно выяснить и «на холодную».

Берем бензиновый двигатель. В данном случае если, при проверке на «холодную» показатели уровня компрессии ниже оптимальных минимум в два раза, по сравнению с проверкой на прогретом двигателе, а это в пределах от 4,5 до 5,5 атмосфер, то обусловлено это прежде всего залеганием колец в поршнях, что уже является неисправностью.

Берем дизельный двигатель. Не факт, что проверку будете выполнять Вы, но нужно знать, что не возможно завести дизельный двигатель, если показания компрессии в нем не более 17 атмосфер. А если не более 24 атмосфер, то без капитального ремонта дизельного двигателя не обойтись.

Так же при проверки компрессии в дизельном двигателе не допускайте наличия масла в цилиндрах, дайте двигателю отстоятся, чтобы масло стекло в картер, тогда показания манометра будет реальными.

Механические повреждения

Наиболее частая причина механических повреждений – проблемы с клапанами. Часто они подгорают, гнутся, выпадают. Происходит это из-за отсутствия нормального сопряжения деталей и прорыва газов. Есть несколько причин, по которым может погнуться клапан. Самая частая из них – разрыв ремня. Из-за этого клапан встречается с поршнем и терпит поражение в этой неравной битве. Поэтому ремень менять следует вовремя.

Не меньше клапанов повреждениям подвержены поршни. Например, при заправке некачественным бензином возникает детонация. Последствие такой смены топлива является поломка перемычек между канавками колец. Также от детонации могут сломаться поршневые кольца. Езда без воздушного фильтра сильно их изнашивает и увеличивает зазоры. Если в камеру сгорания попадут посторонние предметы, то вполне возможны удары по поршню, что повлечёт за собой его деформацию и небольшое разрушение.

Дать максимальную защиту всех составляющих и повысить компрессию в двигателе помогают присадки. После того как мы ознакомились с причинами ухудшения работы двигателя, стоит узнать принцип работы присадок.

Что нужно, чтобы её проверить

Для измерений используется компрессометр (манометр с переходниками, предел измерений до 20 кгс/см2).

для дизельных и бензиновых двигателей

Приведём нормы для бензиновых и дизельных двигателей на примере автомобилей Mitsubishi Pajero-4:

бензин 3,5 литра

дизель 3.2 литра

То есть минимальные нормы отличаются довольно существенно (бензин 9.8 кгс/см2, дизель 16–17 кгс/см2).

Какой-либо периодичности измерения компрессии нет, она не является регулярным профилактическим мероприятием. Необходимость измерения возникает при нарушении нормальной работы мотора. В руководстве по ремонту не оговариваются особые условия измерений, но лучше всего производить при прогретом до рабочей температуры движка (90 градусов).

Рассмотрим порядок измерения для бензинового и дизельного ДВС.

порядок измерения

Выкручиваем все свечи и отсоединяем датчик положения коленвала (для того, чтобы не работали форсунки и катушки зажигания). Минимальная скорость вращения стартера при измерении 200 об/мин. Вместо одной из свечей вкручиваем компрессометр и проворачиваем мотор стартером 5–10 секунд (пока давление по манометру не перестанет повышаться). Данную процедуру повторяем для всех цилиндров. Номинальное значение 13,8 кгс/см2 (не выше), разница по цилиндрам не должна отличаться более чем 0.98 кгс/см2.

Это интересно: Обновленная редакция ПДД

Измерения для карбюраторного движка отличаются только отключением электрооборудования (необходимо отключить провод идущий от трамблёра к катушке зажигания).

Рассмотрим дизельный ДВС:

измерение компрессии

Выкручиваем все свечи накаливания, снимаем разъёмы с форсунок, на измеряемом цилиндре закручиваем заглушку на топливную трубку. Вместо свечи накаливания вкручиваем компрессометр с переходником для дизельного мотора и крутим стартер. Номинальное значение 25 кгс/см2, минимальное 17,5 кгс/см2, разница по цилиндрам 0,3 кгс/см2.

Если компрессию проверить необходимо, но компрессометра у вас нет, то можно попробовать сделать это без него. А также выкручиваем свечи и отключаем электрооборудование, плотно вставляем бумажку или скомканную тряпку в свечное отверстие, крутим стартер. Компрессия есть — заглушка вылетит. Этот способ позволяет определить прогоревший клапан в цилиндре.

Пример проведения работ на видео

Можно проворачивать коленвал вручную, закрутив поочерёдно свечи в каждый цилиндр, и по усилию на такте сжатия определить примерную разницу по компрессии в цилиндрах. Как и в предыдущих случаях, отличия для инжекторного и карбюраторного двигателя только в отключаемом электрооборудовании.

Выше мы приводили условия измерения компрессии, одно из них — прогретый до 90 градусов мотор. Но компрессию можно измерить и на холодном движке, значения будут немного меньше, так как при более высокой температуре давление больше, расширяется цилиндро-поршневая группа и зазоры уменьшаются.

Может возникнуть необходимость ипровести проверку компрессии на снятом ДВС (при покупке бывшего в употреблении). Для этого надо его закрепить, подключить стартер и аккумулятор, проверить уровень масла. Впускной и выпускной коллектор, дроссельную заслонку, воздушный фильтр, ставить необязательно. Далее процесс замера такой же, как и на автомобиле.

Это интересно: Бронирование фар своими руками: как клеить плёнку правильно

Как проверить компрессию в двигателе

Уровень компрессии можно проверить несколькими способами: со специальным прибором или обычным бумажным кляпом. Оба способа имеют несколько особенностей.

Проверка прибором

Для проведения измерений компрессии нужно подготовить компрессометр. Этот инструмент изготовлен в виде манометра, имеющего специальный переходник.

Перед началом работ нужно включить двигатель и разогреть его до рабочей температуры (приблизительно 80 градусов). Далее нужно проверить состояние аккумулятора – если батарея заряжена не полностью, то её нужно подзарядить. А также рекомендуется осмотреть воздушный фильтр – если он окажется грязный, то его нужно заменить.

Система зажигания отключается методом отсоединения провода подачи низкого напряжения от прерывателя. Если мотор с распределителем, то чтобы отключить систему зажигания, нужно высоковольтный провод снять с катушки и подсоединить его к «массе» авто.

Подачу топлива в мотор можно предотвратить несколькими способами. Если бензонасос электрический, то потребуется обесточить реле устройства. Если бензонасос механический, то нужно будет отсоединить его от магистрали, по которой поступает топливо.

После вынимания свечей зажигания, нужно

• убрать из свечной ниши пыль;
• снять наконечник провода.

При работе с коробкой передач нужно выполнить несколько действий:

рычаг переключения выставить в нейтральное положение – если машина с автоматической трансмиссией, то рычаг нужно поставить в положение «Р»;

затянуть стояночный тормоз;

удалить из цилиндров частицы копоти и нагара – это можно выполнить посредством прокручивания мотора стартером.

Подсоединение компрессометра к цилиндрам осуществляется последовательно. Сначала к первому цилиндру, а после ко второму (и т.д.). После завершения диагностики, все разобранные детали двигателя устанавливаются на свое место.

Проверка бумажным кляпом

Также существует альтернативный способ проверки компресии с помощью бумажного кляпа. Проверка компрессии бумажным кляпом, сделанным из сухой газеты, происходит по такому же алгоритму, что и диагностика с использованием компрессометра. При этом, когда свечи зажигания будут вынуты, на их место следует установить бумажный кляп. После установки кляпа потребуется провернуть коленчатый вал двигателя. Если кляп вылетит из свечного отверстия цилиндра с хлопком, значит уровень компрессии в норме. Если хлопка не будет вовсе или он будет слабо слышимым – то это сигнализирует о низкой компрессии.

Как измеряют компрессию

Чтобы провести замер, вам понадобятся помощник и прибор, который называют компрессометром. Этот прибор выпускают в различных модификациях. Но действует прибор по одному принципу – измеряет давление в камере сгорания. Измерение компрессии проводят только на холодном двигателе. Выкрутите свечи зажигания из бензинового мотора или накаливания из дизельного двигателя и вставьте (вкрутите) в первый цилиндр компрессометр.

Попросите помощника быть рядом, чтобы по вашей команде включить зажигание и крутить стартер. Время измерения 2–3 секунды. Посмотрите, сколько показал прибор и сравните это с необходимым значением. Затем эту же операцию повторите на других цилиндрах. Разница во время измерения компрессии на холодном и горячем моторе достигает 2–5 атмосфер.

Компрессия двигателя – что это и как измеряется

Часто можно встретить, как некоторые автомобилисты путают понятие компрессии со степенью сжатия. Это две принципиально разные характеристики. Степень сжатия характеризует отношение максимального значения объёма цилиндра к минимальному, в то время компрессия – это показатель давления в цилиндрах авто, создаваемое поршнем в ВМТ своего движения в заключительной стадии такта сжатия. Как видим, ничего общего.

Степень сжатия – постоянный параметр, который может измениться только лишь в случае изменения конструктивной особенности мотора. Давление в цилиндрах двигателя может периодически меняться. Вообще компрессия является оценочным критерием состояния мотора. Какой должна быть компрессия в цилиндрах двигателя? Для каждого силового агрегата эта цифра различна, но в большой мере она зависит именно от показателя степени сжатия.

Проверка компрессии двигателя без компрессометра

Как известно, показатель компрессии в двигателе позволяет получить определенную информацию о состоянии мотора без разборки и дефектовки силового агрегата. Замер компрессии является диагностической операцией, которая условно позволяет оценить «герметичность» цилиндра и эффективность сжатия смеси.

Далее мы поговорим о том, какие способы позволяют измерить компрессию по цилиндрам, на какие неисправности указывает снижение компрессии, а также как определить компрессию в двигателе без прибора, то есть выполнить необходимую диагностику в полевых условиях при такой необходимости.

Описание признаков снижения компрессии

В процессе эксплуатации дизеля компрессия склонна к снижению вследствие постепенного износа его деталей и узлов. Величина давления отображает состояние элементов, входящих в состав дизельного мотора.

Проблемы, возникающие по причине пониженной компрессии, имеют следующие признаки:

1. Возникновение трудностей при запуске двигателя.
2. Плохое зажигание.
3. Скачки в работе движка, плавают обороты.
4. Троение дизеля, вызванное отказом одного или нескольких цилиндров.
5. Шумная работа мотора вследствие формирования и последующих микровзрывов избыточных топливных испарений в силовом агрегате.
6. Снижение мощности дизеля.
7. Возрастание давления в системе охлаждения.
8. Появление потоков масла снаружи двигателя.
9. Увеличение расхода дизтоплива почти в два раза.
10. Нагрев силового агрегата.
11. Появление синего дыма, выходящего из выхлопной трубы при запуске мотора.

Уровень проверяемого показателя давления опосредованно информирует о высоте температуры сжатого воздуха, вследствие чего становится понятно, возможно ли запустить двигатель. Повышение температуры сжатого воздуха до необходимого уровня возможно только при обеспечении достаточного давления в цилиндрах.
