Как на Шевроле Лачетти поменять прокладку клапанной крышки?

Закручиваем болты правильно

Любое резьбовое соединение рассчитано на определённый момент затяжки. Он регламентирован отраслевыми стандартами качества, например, «ОСТ 37.001.050–73 Затяжка резьбовых соединений. Нормы затяжки» и руководящими документами заводов-изготовителей транспортных средств. Иностранные производители используют другие стандарты, но в основном они сходны с отечественными. Приведённая ниже информация будет излагаться, опираясь на российские стандарты.

До какой степени можно затягивать резьбовые соединения

Почему важно выдерживать правильный момент затяжки? Только грамотное затягивание обеспечит надёжную фиксацию детали, с одной стороны, и предотвратит повреждение резьбы и/или самой детали — с другой стороны. Рассмотрим, что произойдёт при превышении момента затяжки на примере болта с гайкой:

Рассмотрим, что произойдёт при превышении момента затяжки на примере болта с гайкой:

Немедленная деформация резьбы. Из-за слишком большого прилагаемого усилия происходит деформация и срыв резьбы на детали. Болт или гайка не подлежит дальнейшей эксплуатации, кроме того, возникнут определённые сложности при попытке открутить гайку для замены. Скорее всего, придётся воспользоваться дрелью или пилой по металлу, чтобы срезать гайку.
Повреждение металла, скрытое от глаз. Может показаться, что гайка затянута правильно, однако из-за превышения предела текучести в болте или гайке происходят необратимые изменения: деформация, нарушения кристаллической решётки металла. Такой случай особенно опасен, так незаметен сразу, но через какое-то время трещина болта может привести к печальным последствиям.

Что нужно для замены прокладки клапанной крышки?

Инструмент:

торцовый ключ на 10 мм
плоскогубцы или отвертка (зависит от того какие на Вашем Лачетти стоят хомуты)
желательно динамометрический ключ. Если нет, тогда можно и без него

Материалы:

Собственно, сама прокладка.
Герметик. Многие с «пеной у рта» доказывают, что силиконовый использовать нельзя, потому что можно «отравить» датчик кислорода. Это утверждение не совсем соответствует действительности. Силиконовые герметики бывают разные. Поэтому, покупайте тот, на тюбике которого есть надпись:»Безопасный для кислородных датчиков». Либо можно определить по запаху герметика — не должно быть характерного запаха уксуса, а в идеале — не должно быть никакого запаха вообще! Как правило, производители автомобильных герметиков практически уже не производят опасных для датчиков силиконов. Если всё же боитесь использовать силиконовые герметики, тогда возьмите любые другие. Но я остановил свой выбор все-таки на силиконовом герметике — у них масса преимуществ перед альтернативными, начиная от лучшей адгезии и долговечности и, заканчивая высокой степенью эластичности, которая дает возможность применять его также на подвижных конструкциях, не снижая при этом качество заделки стыков. Также прочитайте инструкцию, чтобы после застывания, герметик выдерживал высокую температуру.
уплотнительные колечки под болты — 15шт. Можно использовать КАМАЗовские, белые из силикона. Я допустим нашёл красные силиконовые колечки. Даже не знаю от чего они, но стоят в разы дешевле оригинальных.
желательно купить сразу пару болтов про запас, чтобы потом не бегать в магазин снова, так как они очень легко ломаются!
какое-нибудь моющее средство для мойки клапанной крышки. У меня было вот это. Быстро и удобно.

Внимание! Такие колечки под болты, как у меня, имеют номер 96353007. Они ставились до 2011 года. После 2011 года стоят колечки нового образца под номером 25185121

Они не взаимозаменяемы!!! Вот фото колечек после 2011 года

После 2011 года стоят колечки нового образца под номером 25185121. Они не взаимозаменяемы!!! Вот фото колечек после 2011 года.

В период 2011 — 2012 годов могли устанавливаться уплотнители болтов как первого варианта, так и второго. Поэтому перед заказом запчастей лучше проверить, что установлено на Вашем авто.

Chevrolet Lacetti Снятие распределительных валов и гидротолкателей клапанов

Операции по выявлению неисправного гидротолкателя выполняем после небольшого промежутка времени (15–20 мин) после остановки двигателя. Снимаем крышку головки блока цилиндров (см. Замена прокладки крышки головки блока цилиндров).

…отверткой нажимаем на него, стараясь вдавить толкатель в гнездо головки блока цилиндров (при этом соответствующий кулачок распределительного вала должен быть обращен к толкателю «затылком», т. е. не давить на него).

При этом исправный гидротолкатель будет перемещаться в гнезде головки блока цилиндров со значительным усилием, сжимая пружину клапана. Если же при небольшом усилии прожимается сам гидротолкатель — его необходимо заменить.

Для этого снимаем шкив распределительного вала (см. Замена сальника распределительного вала).

Головкой «на 10» равномерно, в несколько приемов (по пол-оборота за проход) отворачиваем по два болта крепления каждой из пяти крышек подшипников распределительного вала.

Снимаем крышки подшипников распределительного вала.

Первая (крайняя правая) крышка отличается от других крышек.

Вынимаем распределительный вал выпускных клапанов из постелей головки блока цилиндров. При необходимости аналогично демонтируем распределительный вал впускных клапанов.

Снимаем сальник с шейки вала.

Вынимаем гидротолкатель из гнезда в головке блока цилиндров.

Перед установкой опускаем новый гидротолкатель в емкость с чистым моторным маслом и нажимаем несколько раз на плунжерную пару гидротолкателя до прекращения выхода пузырьков воздуха из отверстия в его проточке.

Устанавливаем гидротолкатель в обратной последовательности. Другие гидротолкатели заменяются аналогично. Перед укладкой распределительного вала в постели головки блока цилиндров наносим тонкий слой моторного масла на опорные шейки и кулачки вала.

Уложив вал, устанавливаем крышки подшипников вала в соответствии с порядком их обозначения в головке блока цилиндров и маркировкой на наружной поверхности крышек.

Порядок обозначения крышек в головке блока цилиндров

Маркировка крышки № 1.

Маркировка крышек № 6 (на фото слева) и № 9 подшипников распределительного вала.

Заворачиваем болты крепления крышек подшипников вала и равномерно, переходя от крышки к крышке, в несколько приемов (постепенно увеличивая момент затяжки) затягиваем болты требуемым моментом (см.

Моменты затяжки ответственных резьбовых соединений). Запрессовываем сальник распределительного вала (см. Замена сальника распределительного вала). Дальнейшую сборку проводим в обратно последовательности.

После замены гидротолкателя двигатель непродолжительное время может работать с повышенным шумом до тех пор, пока гидротолкатель не прокачается.

Замена прокладки крышки клапанов на Шевроле Лачетти

Сама по себе работа не займёт больше получаса, если точно следовать алгоритму действий и собрать все необходимые расходники.

Работа проходит следующим образом:

Открываем капот и снимаем минусовую клемму с аккумулятора.

Снимаем минусовую клемму.

Пластиковая накладка отмечена стрелочкой.

Отключаем колодку проводов от датчика положения распредвала.

Проверяем состояние и натяжение приводного ремня.

Откручиваем болты крепления крышки ключом на 10.

Снимаем крышку головки блока цилиндров.

Удаляем старую прокладку из клапанной крышки и хорошенько моем крышку.

Чистим поверхность головки блока от масла и старого герметика.

Наносим герметик тонким слоем в паз крышки и ставим новую прокладку.

Наносим немного герметика, как показано на рисунке.

Устанавливаем новые уплотнительные кольца.

Полезные советы

Очень важно при затяжке болтов использовать динамометрический ключ , во-первых, болты могут запросто сломаться, во-вторых, при пережатии хотя бы одного из них, крышка может деформироваться, а если болт недожать, течь масла будет обеспечена. Номинальная сила затяжки болтов клапанной крышки — 10 Нм

Затягиваем болты с усилием 10Нм.

Порядок затяжки болтов.

Придержи панель

Все остальное собирается в обратной последовательности, но декоративную панель пока лучше не ставить. Пару сотен километров нужно контролировать течь масла. В зависимости от применяемого герметика, срок его застывания может быть разным — от нескольких часов до суток, поэтому сразу после сборки запускать мотор нежелательно.

Собираем расходники и инструменты

Поэтому неплохо было бы купить комплект фирменных новых болтов. Их каталожный артикул — 94 500 909. Покупать их лучше с запасом, стоят они около 20 рублей за штуку, а для крышки их нужно 15 штук.

Комплект болтов артикул — 94 500 909 и прокладка REINZ артикул — 15-53456-01.

Уплотнители для головок болтов

Кроме болтов и прокладки нужно будет заменить уплотнители для головок болтов. Фирменные GM-96353007 быстро теряют эластичность и пропускают масло. Публика, как правило, устанавливает уплотнительные кольца от двигателя КамАЗа, белые силиконовые и претензий к ним нет.

Камазовские колечки под болты клапанной крышки.

Выбор герметика

Об этом должно быть написано на упаковке ( sensor-save ). Герметик должен выдерживать высокую температуру, хорошей репутацией пользуются составы Permatex RTV Silicone High-Temp, Permatex Ultra Black, можно использовать и любой другой высокотемпературный. Кроме этого, желательно найти подходящий обезжириватель и аэрозольное средство для чистки карбюраторов. Им мы будем мыть клапанную крышку. Можно использовать смесь растворителя и керосина в равных пропорциях.

Популярный в России автомобиль Chevrolet Lacettti, имеющий под капотом двигатели F14D3 или F16D3, 1.4 или 1.6 литра, обладает хронической болезнью. Это течь масла из-под прокладки крышки клапанов.

Причин тому несколько:

ВНИМАНИЕ! Найден совершенно простой способ сократить расход топлива! Не верите? Автомеханик с 15-летним стажем тоже не верил, пока не попробовал. А теперь он экономит на бензине 35 000 рублей в год! Читать дальше»

Крышка выполнена из полимерного материала и имеет различный температурный коэффициент расширения с алюминиевой головкой блока цилиндров;
Металлические втулки для болтов крепления крышки выступают за плоскость привалочной поверхности и не дают возможности более плотного прижима прокладки к головке блока;

Неудачное исполнение оригинальной прокладки крышки, она слишком тонкая и узкая.

Все эти факторы приводят к тому, что уже через 40 – 50 тыс.км. пробега моторное масло начинает сочиться из-под крышки. Особенно достается свечным колодцам, там вытекающее масло скапливается.

В результате свечи плавают в моторном масле, вреда от этого большого нет, но и пользы тоже. К тому же, масло притягивает к себе пыль из подкапотного пространства.

Течет прокладка клапанной крышки Лачетти. Мифы и реальность

Нет, наверное, ни одного владельца Лачетти, который не сталкивался с такой проблемой, как течь прокладки клапанной крышки. В этой статье рассмотрим реальные на данный момент варианты решения этой проблемы, а также обсудим некоторые мифы, которые так и остались просто мифами.

Как заменить прокладку клапанной крышки Лачетти читайте в этой статье.

Прокладка, поменянная в той статье прошла почти 30 тыс.км., что я считаю не плохим результатом. По сравнению с вариантами, когда прокладки хватает на 5 тысяч км. и она начинает пускать масло в свечные колодцы, то это действительно отличный результат.

При той замене я ставил самую дешёвую прокладку и практически не использовал герметик. Но делал всё очень аккуратно. Значит первое правило — это аккуратность даже в мелочах!

За всё это время я поменял уже несколько прокладок на других машинках и могу сделать кое-какие выводы.

Проблему течи, наверное, полностью не решить, но вот интервал замены можно увеличить в разы!

Что поможет если течет прокладка клапанной крышки Лачетти

Итак, первое, что влияет на интервал замены, как уже писалось — это аккуратность и неспешность при выполнении работ.

Второе — колечки под болты. Колечки, поставленные в той статье переживут скорее всего саму прокладку

Они же были поставлены и на другие машинки. Пока жалоб не было.

От чего они, я сказать затрудняюсь. Мне их за копейки отдал один хороший человек. Даже не знаю сколько штук — примерно, пол ведра

Внимание! Такие колечки, как у меня, имеют номер 96353007. Они ставились до 2012 года

После 2012 года стоят колечки нового образца под номером 25185121. Они не взаимозаменяемы!!! Вот фото колечек после 2012 года

Третье — динамометрический ключ. Можно, конечно, обходится и без него, но с ним прокладка обжимается мягче и плавней. Плюс — работа облегчается в разы!

Четвёртое — прокладка. Самые лучшие результаты в моём субъективном рейтинге показала т-образная немецкая прокладка ELRING 174.251. Она предназначена для металлических клапанных крышек двигателя A16DMS, но к нашей крышке подходит без проблем.

Прокладка клапанной крышки

Единственное, что у неё «бобышки» отдельно от прокладки. Но это не проблема. Просто необходимо сначала установить «бобышки», затем нанести немного герметика и установить сверху прокладку. От чистого сердца советую Вам использовать только её. По крайней мере я теперь доверяю только ей.

Прокладка крышки клапанов Лачетти

Она мягкая, но в тоже время очень хорошо держит форму. Плюс у неё раза в два-три больше площадь перекрытия по сравнению с обычной

Вот как она перекрывает свечной колодец

Стоит у нас она 200 грн, что примерно 8-9 у.е.

Вот четыре основных правила, которые помогут устранить течь и, соответственно, увеличить интервал замены прокладки клапанной крышки.

Ну а чтобы полностью избавиться от этой проблемы на долгие годы, тогда стоит задуматься о приобретении металлической клапанной крышки.

Что не поможет если течет прокладка клапанной крышки Лачетти

Теперь о мифических способах, которые якобы решают проблему течи прокладки клапанной крышки.

Первый — болты вытягиваются, удлиняются и тому подобное, что не даёт им полностью притянуть крышку. Везде советуют их менять на новые или подпиливать, делая их короче. Цена одного болта у нас сейчас 15 грн., а их 15 штук! Нужно работать на одни болты. Пока насобирал денег — уже нужно менять)))

Простые замеры опровергают данный миф. Вот два болта, слева старый (более 100 тыс.км), а справа новый. Оба закрученные с одинаковым усилием 10Нм

Вот старый

А вот новый

Разница всего лишь 1мм, что можно списать на погрешность.

А вот высота втулки крышки клапанов

Это ж как должен вытянуться болт, чтобы не смочь затянуть втулку, которая длиннее его на целый сантиметр!!! Тем более все знают, что эти болты особо и не перетянешь, так как они сразу ломаются.

В общем, миф так и остался мифом.

Второй — прокладку нужно садить на герметик. Кроме больших проблем при повторной замене и возможности забить маслоприемник в двигателе эта процедура больше ничего не принесет. Как показала практика — реальной и ощутимой пользы от применения герметика нет. Был случай, когда я одному человеку менял прокладку на его авто 5 часов! Из них 4 часа я пытался всё аккуратно очистить от герметика, которым ему нагадили при предыдущей замене прокладки. В итоге, прокладка всё-равно потекла, а при замене было потрачено кучу времени и нервов.

Третий — сточить втулки на крышке клапанов, чтобы сильнее прижать прокладку. Честно сказать, я таким кардинальным методом не пытался решить проблему течи, потому что нередки случаи, что после этого крышка лопается и это уже совсем другие проблемы.

Как поменять прокладку клапанной крышки

Снимаем декоративную накладку двигателя

2. Послабляем хомут и снимаем шланг справа…

… и две трубки слева

3. Отключаем колодку проводов от датчика положения распредвалов. Делается это так – отверткой или, если позволяет толщина пальцев, тогда пальцем прижимаем металлический фиксатор, расположенный справа от колодки, к этой самой колодке и вынимаем колодку вверх.

Датчик положения распределительного вала Лачетти

4. Отключаем провода от свечей и убираем их в сторону.

5. Дальше нужно снять корпус воздушного фильтра и верхний кожух ГРМ. Но я этого не делаю, он особо не мешает. Просто когда будете ставить крышку на место, кожух ГРМ нужно будет совсем немного оттянуть влево. Я это делаю без проблем. Если у Вас не получается, тогда снимите этот кожух.

6. Откручиваем торцовым ключом на 10 мм все 15 болтов крепления клапанной крышки и снимаем её с двигателя вместе с прокладкой

Вид со снятой клапанной крышкой

7. Вытираем и обезжириваем места контакта прокладки с двигателем. Попутно смотрим на состояние ремня ГРМ, пока есть доступ.

8. Удаляем старую прокладку из клапанной крышки и хорошенько моем крышку. Особенно пазы в ней и каналы системы вентиляции картера

Мойка клапанной крышки

Средство очень хорошее! Вымывает всё быстро, даже не нужно дополнительно обезжиривать.

Также желательно сразу промыть клапан вентиляции картерных газов. Как это сделать написано в этой статье.

9. Устанавливаем новые уплотнительные колечки в пазы на клапанной крышке

Вот такие изношенные колечки под болты клапанной крышки

Колечки под болты клапанной крышки

10. Берем новую прокладку…

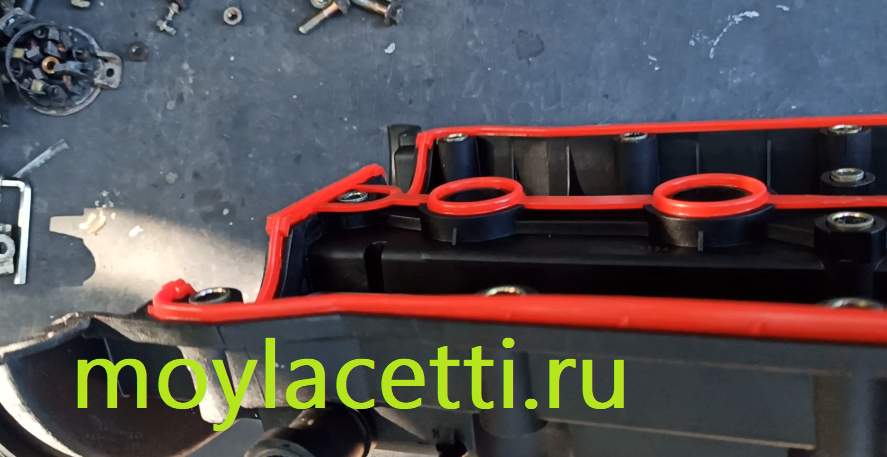

Прокладка клапанной крышки Лачетти

…и вставляем её в пазы клапанной крышки.

Внимание! Это оригинальная прокладка. Но лучше установить прокладку Elring 174.251

Эта прокладка предназначена для алюминиевых крышек двигателя A16DMS, но на наш двигатель подходит отлично! В конце будет ссылка на статью по этой теме, которую настоятельно советую посмотреть.

Также можно установить прокладку Ростеко. На данный момент это одно из лучших решений

Более подробно об этой прокладке? Установка прокладки клапанной крышки Ростеко

11. Наносим НЕМНОГО герметика на проблемные места на изгибах

Места, куда следует наносить герметик для монтажа клапанной крышки

Примечание: Не наносите много герметика! При затяжке болтов, он может “вылезти” внутрь клапанной крышки и, отвалившись, закупорить какой-нибудь канал! Не дай Бог, конечно.

12. Устанавливаем клапанную крышку в сборе с прокладкой на двигатель

Совет: Если при переворачивании клапанной крышки прокладка выпадает из пазов, можете в некоторых местах зафиксировать её солидолом или литолом.

13. Теперь устанавливайте все 15 болтов на место, но не затягивая их, так как затягивать их нужно в определённой последовательности.

14. Самый ответственный момент – затяжка болтов. Если есть динамометрический ключ, тогда будет проще – затягиваем болты с усилием 10Н.м.

Если такого ключа нет, тогда совет – затягивайте болты торцевым ключом одной рукой и получится так , как надо. Тянуть болты клапанной крышки сильно не нужно!

Будьте аккуратней. Представьте ситуацию, когда затянули 14 болтов, а 15-й сломался (ломаются они довольно легко). Тогда Вам нужно заново выкрутить все 14 болтов, снять крышку клапанов и удалить обломыш. А там герметик уже застыл практически… и получается такая ситуация, что врагу не пожелаешь.

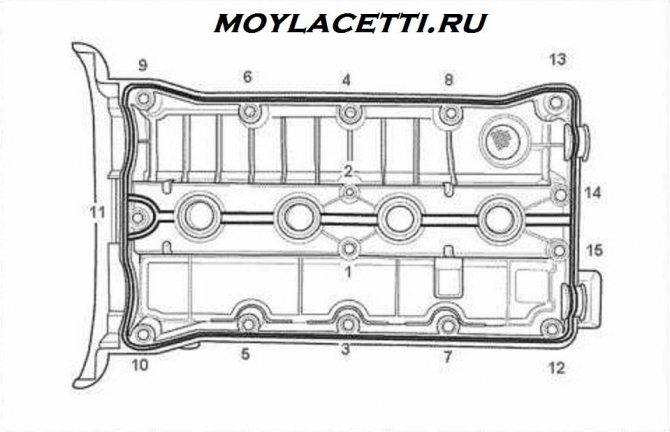

Схема затяжки болтов клапанной крышки Шевроле Лачетти

15. Подсоединяем шланги на место, подключаем высоковольтные провода к свечам зажигания, подключаем колодку к датчику положения распредвалов. Накладку двигателя лучше пока не устанавливать, а пока временно поездить без неё, чтобы проверить нет ли течи масла. После проверки установите её на место.

Как видим, если всё делать аккуратно и, имея всё под рукой, замена прокладки клапанной крышки не составляет труда и не отнимет много Вашего времени.

Заменил PCV клапан продолжаю искать причину дерганий — бортжурнал Chevrolet Lacetti 5D Лачита 2011 года на DRIVE2

В продолжении моей борьбы с дерганием авто (www.drive2.ru/l/453083454112793229/) я по советам товарищей из драйв2, решил поменять клапан PCV, потому как некоторым это помогало и авто переставал дергаться, причем это касаемо не только Lacetti…Писать о том как его заменять не буду, мне для этого потребовалась только головка на 23 и все…ни чего сложного.

Небольшая справка:

Принцип работы клапана вентиляции картерных газов:

Система вентиляции картера служит для удаления из картера двигателя газов, поступающих в него при работе двигателя по зазорам между поршнем и цилиндром. Удаление картерных газов необходимо для обеспечения нормального давления в картере двигателя и для снижения вредного влияния этих газов на свойства моторного масла. В основном картерные газы представляют собой смесь продуктов сгорания топлива, паров топлива и паров воды, получающихся в результате сгорания топлива. Водяные пары приводят к образованию эмульсии и пены в масле, что затрудняет доступ масла к трущимся поверхностям и таким образом снижает смазочные свойства масла. Пары топлива разжижают масло, что также ухудшает его смазочные свойства. В результате воздействия других компонентов картерных газов в масле образуются также кислоты, осадки и другие примеси, снижающие устойчивость конструктивных элементов двигателя к старению. В принципе известны два типа систем вентиляции картера: открытая и закрытая. В открытой системе картерные газы отводятся в атмосферу, в закрытой отсасываются во впускной трубопровод двигателя.

Поскольку при использовании открытой системы происходит загрязнение окружающей среды вредными примесями, на двигателях современных автомобилей используется закрытая система вентиляции картера, которая обеспечивает отвод картерных газов во впускной трубопровод и затем в цилиндры двигателя. При такой системе исключается выброс картерных газов, содержащих вредные примеси, в атмосферу. Основным элементом системы является клапан вентиляции картера, который открывается под действием разряжения во впускном коллекторе и пропускает картерные газы в воздушный фильтр, где они смешиваются с воздухом и подаются в цилиндры. При работе двигателя в режиме достаточно высокой частоты вращения коленчатого вала клапан вентиляции картера открыт и обеспечивает максимальный поток картерных газов во впускной коллектор. При работе в режиме холостого хода (максимальном разрежении во впускном коллекторе) клапан вентиляции картера прикрывается и уменьшает поток картерных газов во впускной коллектор, предотвращая выброс более загрязненных картерных газов в атмосферу. Удаление частиц масла, содержащихся в картерных газах, осуществляется при их проходе через специальный маслоуловитель, установленный до клапана вентиляции картера (например, под крышкой клапанного механизма).

При порванной мембране в цилиндры поступает неучтенные датчиком массового расхода газы которые обедняют смесь (лямбда зонды определяют это по качеству выхлопа), и мозги дают команду на увеличение количества впрыскиваемого топлива (из-за этого возрастает расход), на холостых оборотах бедная смесь ощущается очень сильно выражаясь в пропусках зажигания и неровной работой двигателя.При неисправности клапана регулировки давления на систему вентиляции картера коленвала воздействует разрежение впускного коллектора и внутреннее давление картера коленвала. По этой причине большое количество масла высасывается из картера коленвала, что может вывести двигатель из строя.

Как определить неисправность:— присасывание крышки маслозаливной горловины при работающем двигателе, а при ее снятии его нестабильная работа;.— неровная работа двигателя на холостых;

— возможен свист в районе клапанной крышки.

Последствия неисправности:1. Обеднение смеси в следствии не учтенного подсоса воздуха и последующее увеличение времени впрыска топлива для компенсации обедненной смеси (плохая тяга на низах, неустойчивые обороты при сбросе газа и остановке);2. Большое разряжение под клапанной крышкой негативно влияет на систему смазки и резиновые сальники;

3. Возможны пропуски зажигания, не устраняющиеся путем замены свечей и катушек зажигания.

В общем лично у меня из всех параметров присасывало только крышку маслозаливной горловины.Развязка всей истории — мне снова не помогло… В общем либо сцепление, что категорически я исключаю, хотя многие утверждают, что это именно оно. Либо надо переходить на EVRO 2 — это лично мое предположение… Если есть идеи то с удовольствием выслушаю…

Замена прокладки крышки клапанов на Шевроле Лачетти

Работа проходит следующим образом:

Открываем капот и снимаем минусовую клемму с аккумулятора.
Снимаем минусовую клемму.
Откручиваем пластиковую декоративную накладку.
Пластиковая накладка отмечена стрелочкой.
Аккуратно ослабляем хомуты крепления шлангов сапуна и вентиляционного клапана. При желании можно заменить и его. Номер фирменного клапана в каталоге — GM-96 495288.
Послабляем хомут и снимаем шланг справа.
Снимаем два шланга слева.
С помощью отвёртки и плоскогубцев аккуратно отключаем контактную колодку от датчиков положения распредвала, а жгут с проводами отводим в сторону.
Отключаем колодку проводов от датчика положения распредвала.
Снимаем колпачки со свечей, а высоковольтные провода отводим в сторону.
Кожух защиты привода газораспределительного механизма можно не снимать, но по случаю есть смысл проверить состояние приводного ремня. Кожух крепится болтами на 10 с левого торца мотора.
Проверяем состояние и натяжение приводного ремня.
Теперь можно откручивать все 15 болтов крепления клапанной крышки. Делаем это торцовым ключом на десять.
Откручиваем болты крепления крышки ключом на 10.
Снимаем крышку, любуемся распредвалами. Крышка должна сняться вместе с прокладкой.

Снимаем крышку головки блока цилиндров.
Вынимаем старую прокладку и хорошенько моем крышку изнутри и снаружи.
Удаляем старую прокладку из клапанной крышки и хорошенько моем крышку.
Очищаем привалочную плоскость на головке блока и обезжириваем её.
Чистим поверхность головки блока от масла и старого герметика.
Обезжириваем привалочную плоскость крышки и наносим тонкий слой герметика. С герметиком нужно не перестараться, чтобы излишки его не ушли бродить по масляным каналам двигателя.
Наносим герметик тонким слоем в паз крышки и ставим новую прокладку.
Устанавливаем новую прокладку и наносим минимум герметика на плоскость головки блока.
Наносим немного герметика, как показано на рисунке.
Надеваем на болты новые уплотнительные кольца.
Устанавливаем новые уплотнительные кольца.
Устанавливаем крышку на место, устанавливаем болты.
Устанавливаем крышку.
