Гнутся ли клапана при обрыве ремня ГРМ: как определить самому

Причины, по которым гнёт клапана

Можно выделить следующие основные причины:

  • Состояние ремня грм (трещины, износ зубьев, ремень перетянут или ослаблен)
  • Несоблюдение сроков замены ремня (большой пробег автомобиля).
  • Попадание инородного тела (следует проверить правильность установки защитной крышки)

На каких машинах гнёт клапана

На большинстве автомобиле при обрыве ремня грм возникает проблема загиба клапанов

Неважно даже работает ли мотор на холостых оборотах или идёт по трассе. Все равно из они могут погнуться

Важно именно насколько провернуло шестерёнку при обрыве ремня. Загиб может произойти на 8, 16 и 20 кл. моторах, на дизелях и бензиновых двигателях, малолитражках и автомобилях с большим рабочим объёмом. Поэтому очень важно своевременно производить замену ремня газораспределительного механизма. Но обрыв грм не всегда приводит к загибанию.

На каких машинах не гнёт клапана

На некоторых двигателях имеется небольшая защита – проточки, представляющие небольшие выемки. Данные проточки установлены для того, чтобы при высоких оборотах поршень не догнал закрывающийся клапан. Но при разрыве ремня грм они также помогают уменьшить негативные последствия, а в некоторых случаях совсем не гнёт клапана.

Иногда автовладельцы вытачивают их самостоятельно, но это не всегда правильно. Так как наличие данных выемок ведёт к снижению двигателя, увеличению расхода топлива, и содержания окислов азота в отработавших газов. Многие автокомпании сейчас отказались от подобной защиты.

Самым надёжным методом борьбы с загибанием клапанов является своевременная замена ремня

АвтоВАЗ

На модели «Самара» (ВАЗ 2108–21099), которые в настоящее время сняты с производства, двигатели с обозначением ВАЗ 21081, 2108, 21091 не повреждают клапаны при обрыве ГРМ.

На моделях десятого семейства – ВАЗ 2110–2112 общими маркировками двигателей, которые не гнут клапаны, являются ВАЗ-2110 8 кл, 2112 и 21124.

В «Самара-2», к которым относятся ВАЗ 2113–2115, моторы 2111 и 21124 тоже относятся к безрисковым.

«Ладе Гранте» и «Ладе Калине» не угрожает опасность с двигателем версии 11183.

«Ауди», «Фольксваген», «Шкода» с двигателем VАG

Обезопасены от деформирования клапанов автомобили с мотором VАG с характеристиками 1,6 ЕZ, 1,8 – с маркировкой RР, ААМ, РF, РL, АGU, ЕV, АВS, а также 2,0 2Е, JS.

«БМВ», «Опель»

МаркаМаркировка мотора
«БМВ»N46, Н46 с 4-х цилиндровым бензиновым двигателем.
«Опель»13S, 13N/NВ, 16SН, С16NZ, 16SV, X16SZ, X16SZR, 18Е, С18NZ, 18SЕН, 20SЕН, С20NЕ, Х20SЕ. Кадет 1,3, 1,6, 1,8, 2,0 л 8 кл.

«Пежо»

Во французских «Пежо» со следующими моторами клапаны не деформируются, но обламываются рокера:

  • 607 2,2 hdi 133 л. с. – машина глохнет без посторонних сомнительных звуков;
  • Вохеr 4 НV, 4 НY.

«Форд»

Владельцам автомобилей американской марки Fоrd с моторами zеtеk 2,0 л и Siеrrа 2,0 СL ОНС 8 кл. не стоит переживать за клапаны в чрезвычайной ситуации с ГРМ.

Китайцы: «Джили», «Лифан»

МаркаМодель и/или маркировка двигателя
«Джили»СК/МК 1.5 5А-FЕ, МК 1,6 4А-FУ, FС 1,8 7A-FЕ, LC 1,3 8А-FE.
«Лифан»LF479Q3 1,3 л, Тritеc 1,6 л, 4A-FE 1,6 л, 5A-FE 1,5 л, 1, 8л 7A-FE.

«Дэу»

МодельОбъём двигателя
«Ланос», Сенс1,3
«Нексия», Узбекистан1,6, 16 кл
«Нексия» G15MF до 20081,5, 8 кл

Что делать, чтобы клапана не погнуло при обрыве грм

Для того чтобы клапана не загнуло необходимо следить за состоянием ремня ГРМ. Необходимо менять его по срокам, указанным в сервисной книжке (приблизительно 60–70 тыс. км.) . Но также необходимо периодически производить визуальный осмотр ремня, даже если срок замены не подошёл. Довольно часто ремень рвётся сразу после его установки через 1000–2000 км. Это происходит в том случае, если работы по его замене произведены недоброкачественно.

Периодически снимайте кожух и проверяйте ремень. Осматривайте его с внешней стороны, проверьте рёбра ремня и наличие микротрещин. А также он должен быть не сильно зажат. Такие осмотры проводите время от времени. Как только увидите признаки износа на ремне — это значит пришло время его заменить.

В каких случаях гнет клапана при обрыве ремня ГРМ?

Часто автовладельцы сталкиваются с такой неприятной ситуацией как обрыв ремня ГРМ и последующее загибание клапанов. В подобном случае требуется дорогостоящий и сложный ремонт, расходы на который будут сопоставимы с капитальным восстановлением двигателя. Вопреки расхожему мнению, проблемы с загибанием клапанов чаще всего возникают не при обрыве привода ГРМ, а по причине заклинивания помпы охлаждающей жидкости.

Однако на определённых моторах даже при заклинивании помпы или обрыве ремня ГРМ клапана не загибаются, что позволяет с относительно минимальными затратами полностью восстановить автомобиль. Почему же на одних двигателях требуется дорогостоящий ремонт, тогда как на других моторах можно относительно недорого устранить имеющиеся поломки.

Для начала необходимо разобраться, что происходит с мотором при заклинивании помпы и обрыве ремня ГРМ. В подобном случае распределительный вал, который отвечает за открытие и закрытие клапанов, останавливается, но при этом коленвал вместе с поршневой группой продолжает своё вращение. Как результат, поршни на огромной скорости ударяются о клапана, обламывая или загибая их. В итоге, такой мотор с трудом подлежит восстановлению, а автовладельцу приходится менять клапанную группу и поршни с другими узлами.

На многих японских и вазовских автомобилях поршни имеют специальные проточки, которые позволяют избежать повреждения клапанов при обрыве ремня. На вазовских авто подобное решение объяснялось посредственным качеством привода ГРМ, который часто выходил из строя раньше положенного срока и быстро рвался, что без наличия такой защитной системы могло полностью вывести из строя двигатель автомобиля. Японские инженеры, используя подобную конструкцию с проточенными поршнями, ещё больше повысили надежность своих двигателей, которые даже при наличии таких серьезных неисправностей полностью не выходили из строя, а автовладелец мог с относительно минимальными затратами восстановить свой автомобиль.

Однако у такого решения имеются определенные недостатки. В первую очередь, это повышение расхода топлива и снижение мощности. Именно поэтому сегодня на многих современных автомобилях их производители отказались от наличия таких проточек, при этом автовладельцу настоятельно рекомендуют соблюдать требования по сервису, каждые 50-70 тысяч километров выполнять замену ремня ГРМ и другое обслуживание двигателя. При этом в обязательном порядке требовалось использовать исключительно качественные оригинальные запчасти для подобных ремонтных работ.

Только лишь на китайских автомобилях, которые не блещут надежностью, практически у всех двигателей имеется подобная конструкция с небольшими проточками, предупреждающими повреждение клапанов при обрыве привода газораспределительного механизма.

Узнать, загибает ли клапана при обрыве ремня ГРМ на конкретном двигателе, не составит какого-либо особого труда. Автовладельцу необходимо будет изучить инструкцию к своему автомобилю или обратиться с подобными вопросами на многочисленные тематические форумы в интернете. В интернете можно найти соответствующие таблицы, в которых наглядно предлагается информация о типе мотора на конкретном автомобиле и его безопасность для клапанов при обрыве ГРМ ремня.

При этом необходимо понимать, что какая быть надежная система не использовалась на автомобиле, как бы правильно автовладелец не ухаживал за машиной, всё же полностью исключить вероятность обрыва ремня ГРМ будет невозможно. Причём подобная проблема сегодня характерна не только для двигателей с ременным приводом механизма газораспределения, но и с, казалось бы, вечной цепью.

Это ранее считалось, что цепь будет практически вечной, а владелец такого автомобиля будет полностью избавлен от каких-либо проблем с обслуживанием газораспределительного механизма. Однако сегодня цепи растягиваются уже после 100-150 тысяч километров пробега, требуя вскрытия, дефектовки и ремонта. Если же автовладелец пренебрегает таким сервисным ремонтом, то, в конечном счете, это приводит к серьезным неисправностям и необходимости капитального восстановления двигателя.

Выводы

Обрыв ремня ГРМ или заклинивание помпы может привести к повреждениям клапанов и их загибанию. В прошлом популярностью пользовались двигатели, которые имели специальные проточки на цилиндрах, что предупреждало повреждение клапанов при заклинившем распределительном вале. Однако такая конструкция мотора имеет существенные недостатки, поэтому сегодня большинство автопроизводителей отказались от подобной защитной системы, полагаясь на качество используемых ремней и цепей.

22.07.2019

Проверь, на твоем авто погнутся ли клапана при обрыве ремня ГРМ, список

Частая проблема владельцев автомобилей, в которых установлены двигатели с ременной передачей газораспределительного механизма в том, что при обрыве ремня ГРМ на таких машинах гнутся клапана. Почему это происходит, в каких авто есть такие проблемы и как избежать ремонта ДВС.

  • Почему гнет клапана при обрыве ремня ГРМ?
  • На каких двигателях гнутся клапана:
  • ВАЗ;
  • RENAULT;
  • KIA;
  • PEUGEOT;
  • FORD;
  • HONDA;
  • MITSUBISHI;
  • NISSAN;
  • OPEL;
  • MAZDA;
  • SUBARU;
  • AUDI; VOLKSWAGEN; SKODA;
  • MERSEDES-BENZ;
  • VOLVO;
  • FIAT;
  • HYUNDAI;
  • CITROEN;
  • CHEVROLET;
  • DAEWOO;
  • SUZUKI;
  • TOYOTA;
  • GEELY;
  • LIGAN;
  • CHERY.
  • Причины обрыва ремня ГРМ.
  • Как узнать, гнет ли клапана?
  • Полезные советы по теме.

Причины обрыва ремня ГРМ

Наиболее распространенные причины, которые приводят к обрывам приводного ремня, – это несоблюдение владельцами предписаний производителя по замене. Когда машина новая и находится на гарантии, то владельцы очень редко заглядывают под капот – всю работу по обслуживанию выполнит официальный дилер. Когда гарантия заканчивается, многие пытаются сэкономить на замене ремня.

Нередко может выйти из строя помпа. Во многих моделях авто она приводится от ремня ГРМ. Если помпа выходит из строя, то систему заклинит, а ремень протрется за несколько часов. Также одна из самых популярных причин – это некачественные ремни. Поэтому лучше приобретать качественные и оригинальные расходные материалы.

Могут выходить из строя и распределительные валы, а также натяжные ролики механизма ГРМ. Последние отваливаются или же могут заклинить – ремень или слетает с шестеренок или происходит обрыв. Вот из-за чего на ВАЗ загнуло клапаны.

С ремнем может случатся не только обрыв. Нередко зубья срезаются, а обнаружить их не так просто. Зубья могут проскакивать, если поломалась пружина натяжного ролика. На некоторых моторах шестеренка распределительного вала имеет специальную коническую посадку. В качестве страховки от проворачивания шестерни служит только затянутый болт. Если его не дотянуть, то есть риск, что шестерня провернется, а в результате гнет клапаны. Замена — единственный выход из ситуации.

  • На аварийную лампу показывающую степень давления масла
  • На состояние сальников – Если они пришли в негодность и пропускают масло на ремень ГРМ он быстро выйдет из строя. Главным свидетельством протечек служат масляные пятна на асфальте или поверхности мотора.
  • Избегайте , так как подобные рывки могут спровоцировать обрыв уже после 20 тыс. км пробега

Даже при соблюдении всех советов, нельзя быть уверенными в том, что он не порвётся в дороге, поэтому, полезно будет иметь комплект инструментов и новый ремень для быстрого осуществления замены.

Что происходит с двигателем при разрыве ремня

Во время работы автомобиля поршни двигателя движутся в определённом направлении. Поршень движется вниз при такте впуска, а во время такта выпуска поднимается. В момент нахождения блока цилиндров в верхней точке, каждый клапан должен быть закрыт.

Когда полотно ГРМ порвано, клапан перестаёт вращаться и останавливается. Однако коленвал вращается и к открытым клапанам направляются поршни. После их встречи детали гнутся и приходят в негодность. Независимо от того, находится ли автомобиль на холостом ходу или на передаче – вероятность того, что поршни будут стучать по клапанам и выгибать их достаточно велика.

Но все же чем выше обороты, тем хуже вероятные последствия. Кроме того, что клапаны будут испорчены, могут пострадать поршни, лопнуть направляющие втулки.

Если обрыв ГРМ произошёл на высоких скоростях, то будут повреждены все клапаны, а осколки втулок пробьют поршни. Починить механизм после подобных повреждений будет очень сложно и дорого. В некоторых моторах легче после этого поменять всю голову целиком.

Что делать если порвался ремень ГРМ во время движения автомобиля

Если полотно ГРМ порвалось во время движения не стоит впадать в панику.

При обрыве двигатель автомобиля перестанет работать или начнёт слишком легко вращаться. Необходимо отъехать на обочину, выставить знак аварийной остановки.

Первые действия при обрыве полотна ГРМ

  • Откройте капот, оцените ситуацию.
  • Если Вы видите порванный ремень, срочно звоните на СТО.
  • Чтобы избежать обрыва детали необходимо своевременно проводить её замену. Машину можно отбуксировать в автосервис или вызвать эвакуатор.

Если так вышло, что запасного ремня у Вас нет, не стоит пытаться его «починить», ничего хорошего из этого не получится. На некоторых двигателях при наличии опыта можно заменить ремень на месте, имея под рукой запасной комплект. Но мы рекомендуем обращаться в сервис.

Стоимость замены ремня завит от модели автомобиля и даты его выпуска. Примерный ценовой диапазон от тысячи до десяти тысяч рублей. Чтобы не пришлось тратить лишние деньги и своё время проводите своевременную замену и плановый осмотр ремней ГРМ.

Чтобы автомобиль не пришлось ремонтировать, необходимо соблюдать ряд правил:

  • Изучите инструкцию эксплуатации и следуйте ей.
  • Периодически проверяйте исправность ГРМ.
  • Купите запасную деталь и всегда возите с собой.
  • Запишите телефон СТО.

На каких двигателях гнутся клапаны

Если порвалось полотно ГРМ, последствия могут быть разными. Кто-то отделается лёгкой заменой необходимой детали, а кому-то потребуется сложный ремонт.

Когда рвётся полотно ГРМ, основные потери понесут клапаны. После обрыва верхний вал перестаёт работать, клапаны застывают в одном положении. В этот момент коленчатый вал толкает поршень вверх, и он оказывает механическое воздействие на детали. Клапаны гнутся. Это приводит к очень дорогостоящему ремонту.

И также довольно серьёзные последствия после обрыва ремня появляются у дизельных двигателей. Это связано с конструкцией механизма, после поломки одной детали запускается цепная реакция, которая наносит непоправимые повреждения остальным элементам: распределительному валу, подшипникам, толкателям и т. д.

Иногда обрыв ремня приводит к поломке распредвала или деформации верхней части поршня. После это Вам придётся разбирать двигатель, проводить замену клапанов и т. д. В некоторых случаях такой ремонт будет стоить около тридцати тысяч рублей и более. А когда необходима замена поршней, сумма еще увеличивается.

Сложный ремонт понадобится не всем автомобилям. В некоторых моделях поршней предусмотрены специальные углубления и когда происходит обрыв ремня, поршень поднимется, а клапан остаётся неподвижным, поршень попадает в «ямку», клапан не деформируется. Водителю необходимо просто поставить новый ремень и двигатель заработает.

Не все механизмы оборудованы такими выемками, так как они снижают мощность двигателя. А производители известных брендов борются за неё как могут.

Вывод прост: производите своевременную замену деталей и никаких неприятностей не возникнет.

3 На каких автомобилях не гнутся клапаны?

Специальные выемки на поршнях двигателя позволяют им не сталкиваться с клапанами при обрыве ГРМ. Поэтому владельцам таких автомобилей не стоит беспокоиться о серьёзных поломках. А каких – расскажем ниже.

АвтоВАЗ

На модели «Самара» (ВАЗ 2108–21099), которые в настоящее время сняты с производства, двигатели с обозначением ВАЗ 21081, 2108, 21091 не повреждают клапаны при обрыве ГРМ.

На моделях десятого семейства – ВАЗ 2110–2112 общими маркировками двигателей, которые не гнут клапаны, являются ВАЗ-2110 8 кл, 2112 и 21124.

В «Самара-2», к которым относятся ВАЗ 2113–2115, моторы 2111 и 21124 тоже относятся к безрисковым.

«Ладе Гранте» и «Ладе Калине» не угрожает опасность с двигателем версии 11183.

«Ауди», «Фольксваген», «Шкода» с двигателем VАG

Обезопасены от деформирования клапанов автомобили с мотором VАG с характеристиками 1,6 ЕZ, 1,8 – с маркировкой RР, ААМ, РF, РL, АGU, ЕV, АВS, а также 2,0 2Е, JS.

«БМВ», «Опель»
МаркаМаркировка мотора
«БМВ»N46, Н46 с 4-х цилиндровым бензиновым двигателем.
«Опель»13S, 13N/NВ, 16SН, С16NZ, 16SV, X16SZ, X16SZR, 18Е, С18NZ, 18SЕН, 20SЕН, С20NЕ, Х20SЕ. Кадет 1,3, 1,6, 1,8, 2,0 л 8 кл.
«Пежо»

Во французских «Пежо» со следующими моторами клапаны не деформируются, но обламываются рокера:

  • 607 2,2 hdi 133 л. с. – машина глохнет без посторонних сомнительных звуков;
  • Вохеr 4 НV, 4 НY.
«Форд»

Владельцам автомобилей американской марки Fоrd с моторами zеtеk 2,0 л и Siеrrа 2,0 СL ОНС 8 кл. не стоит переживать за клапаны в чрезвычайной ситуации с ГРМ.

Китайцы: «Джили», «Лифан»
МаркаМодель и/или маркировка двигателя
«Джили»СК/МК 1.5 5А-FЕ, МК 1,6 4А-FУ, FС 1,8 7A-FЕ, LC 1,3 8А-FE.
«Лифан»LF479Q3 1,3 л, Тritеc 1,6 л, 4A-FE 1,6 л, 5A-FE 1,5 л, 1, 8л 7A-FE.

Почему прогорают клапана

Прогар клапанов возникает по разным причинам. Для моторов, которые предполагают необходимость периодической регулировки клапанов, прогар клапана часто происходит по причине несвоевременной регулировки теплового зазора клапанов. На двигателях с автоматической регулировкой указанного зазора выход из строя гидрокомпенсаторов также нередко приводит к тому, что клапан прогорает. Основными причинами прогара клапанов двигателя являются:

  • клапана сильно зажаты;
  • изношена направляющая втулка клапана;
  • изношен стержень самого клапана;
  • двигатель работает на обедненной смеси (особенно при наличии ГБО);

Последствия езды с прогоревшим клапаном бывают разные, начиная от повышенного расхода топлива и заканчивая выгоранием седла клапана. В отдельных случаях прогоревшее седло клапана приводит к необходимости ремонта седла или даже полной замены головки блока цилиндров.

Прогоревший клапан может в один момент разрушиться, после чего осколки клапана попадают в цилиндр двигателя. В результате могут возникнуть серьезные повреждения поршня, дефекты ГБЦ или БЦ. В последнем случае существует риск того, что большой кусок прогоревшего клапана пробьет блок цилиндров двигателя, что является фактическим выведением из строя не только головки блока и поршневой группы, но и блока цилиндров. В такой ситуации длительная эксплуатация мотора с прогоревшим клапаном может привести к необходимости замены всего двигателя.

Варианты двигателей Рено Логан

Рассмотрим такой вариант, что вы собираетесь приобретать, всеми полюбившийся народный автомобиль Рено Логан. Конструкторы концерна Рено оснастили автомобили (кроме топовой комплектации) двумя типами двигателя, которые прошли всевозможные технические испытания и имеют индексы K7J, K7M, что говорит о моторах объемом 1.4 и 1.6 литра 8V (клапанов) соответственно. А автомобиль класса «ЛЮКС» имеет двигатель объёмом 1.6 литра, при 16 клапанной «голове» с индексом K4M. В каждом из них в виде привода газораспределительного механизма выступает ремень. А о том какой двигатель выбрать в материале: 8 или 16 клапанов на Рено Логан, что лучше?

Теперь рассмотрим каждый двигатель по отдельности и разберёмся, в каком из них при обрыве ремня ГРМ произойдёт загиб клапанов.

K7J – 8-ми клапанный двигатель объёмом 1.4 литра (клапана гнёт)

Самый популярный двигатель у отечественного потребителя клапана гнёт

Четырёхтактный четырёхцилиндровый бензиновый двигатель K7J, эволюционировал в наше время прямиком из 80-х годов XX века. Из-за того, что мотор представляет собой продолжение линейки двигателей прежнего поколения, у него имеется явно выделяющаяся особенность в виде устаревшей конструкции с повышенным расходом топлива. Однако это не мешает ему оставаться одним из самых ремонтопригодных двигателей в линейке.

На данном двигателе отсутствуют гидрокомпенсаторы, поэтому каждые 15-25 тыс. километров ему требуется процедура по регулировке клапанов. И периодически происходят течи масла у сальника коленвала.

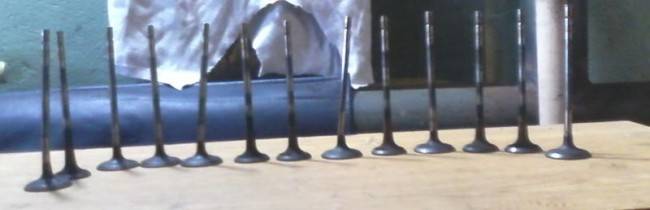

Загнуло 3 клапана из 4

Некоторые «логановоды» этому двигателю предпочитают его более мощную версию K7M.

K7M – 8-ми клапанный двигатель объёмом 1.6 литра (клапана гнёт)

Менее популярный 8-ми клапанный двигатель объёмом 1.6 литра — K7M

Мотор K7M от компании Рено, конструктивно со своим предшественником K7J практически ничем не отличается. У него точно такой же ресурс, который по заявлению производителя равен 400 тыс. километров, такое же жидкостное охлаждение и комбинированная система смазки. Осталась та же проблема по протечке масла и отсутствию гидрокомпенсаторов – регулируем клапана.

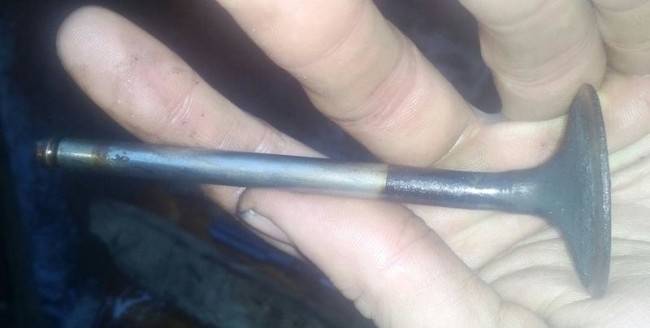

Загнутый клапан

Однако, если смотреть на технические характеристики, то этот двигатель обладает на 10.5 мм увеличенным ходом поршня (за счет того, что высота блока изменена), а также наибольшим объёмом двигателя и маховиком со сцеплением большего размера.

 K4M – 16-ти клапанный двигатель объёмом 1.6 литра (клапана гнёт)

Погнуло клапана на двигателе K4M

Отличительная черта этого «топового» двигателя от предыдущих – это два облегченных распределительных вала в головке блока цилиндров и новая поршневая система. От этого мощность по сравнению с K7M возросла на 20 л.с, одновременно увеличилась экономичность и стабильность в работе. На моторе K4M отсутствует проблема по регулировке клапанов через определённый промежуток пробега, так как там уже присутствуют вышеупомянутые гидрокомпенсаторы.

Неисправности и ремонт

Наиболее распространенная неисправность, с которой сталкиваются владельцы ВАЗ 2110, это когда троит двигатель 21124.Выражается это в нестабильной работе мотора, перебои в работе, усиленная вибрация, шум и расход бензина. Какие могут быть причины этого неприятного явления и какой предстоит ремонт двигателя ВАЗ 21124.

Если троит двигатель на любом автомобиле ВАЗ 2110, то, во-первых, необходимо выяснить причину, провести диагностику зажигания, системы подачи топлива, газораспределительного механизма, электроники и механической части (поршни и коленвал) и произвести ремонт ВАЗ 124, хоть даже и своими руками.

  • Зажигание — поочередно со свеч снимаются провода. Если при отсоединении провода троение усиливается, значит цилиндр работает. Если троит по-прежнему, значит проблема в нем. В этом случае проверяются свеча и высоковольтный провод. Проще всего поставить новые, и если проблема не решится, то диагностику необходимо продолжить проверкой модуля зажигания. Его также можно попробовать заменить на работающий или тестируется его схема мультиметром.
  • Причиной перебоев может быть топливо плохого качества. В таком случае надо сменить его, а также произвести промывку форсунок.
  • Поршневая и клапанная группы тестируются вместе. Для начала можно отсоединить шланг сапуна. Если из сапуна идет белый дым, значит проблема скрыта в поршнях, а точнее в их кольцах. Если дыма нет, то необходимо замерить компрессию. Пониженная компрессия, обычно, свидетельствует о неисправности клапана. При нормальной компрессии можно попробовать отрегулировать клапана. Сбои работы моторамогут возникать из-за зажатых или наоборот, слишком ослабленных клапанов. Эти случаи грозят опасностью производить самый сложный и дорогостоящий ремонт ВАЗ 21124.
  • Также перебои могут возникать из-за неисправного датчика положения коленвала. Его снимают, пометив его положение, и проверяют сопротивление катушки датчика. В норме, он должен показывать сопротивление 550-750 Ом.

Немного истории

На новых «десятках» сразу устанавливались 8-клапанные моторы с объемами 1.5 и 1.6 литра. Первые силовые узлы (с позиции описываемой нами проблемы) были идеальны, и клапана не гнулись. Хотя на более ранних моделях типа восьмерки, девятки с объемом 1.3 эта проблема была. Причина была в том, что поршень конструктивно не мог «встретиться» с клапанами.

Со временем в семействе «десяток» появилась более современная модель ВАЗ 2112, оборудованная мотором на полтора литра, с 16-клапанным мотором. Именно с этого момента начались проблемы. Многие автолюбители и специалисты не могли взять в толк, почему гнет клапана.

На самом деле причина была в конструкции силового узла. С одной стороны, появление 16-клапанной головки позволило повысить мощность автомобиля до 92 «лошадей», а с другой — обрыв ремня ГРМ неизменно приводил к столкновению поршней и клапанов, а также деформации последних.

После этого приходилось ехать на СТО и сдавать машину в дорогостоящий ремонт. Конструктивная вина лежала на самих поршнях, на которых отсутствовала необходимая выемка. Как следствие, обрыв ремня ГРМ всегда заканчивался одинаково.

Простой способ узнать, загнет ли клапана при обрыве ГРМ на вашем двигателе

Обрыв ремня ГРМ может стать настоящей трагедией для автовладельца. Нередко восстановление двигателя после такой неисправности обходится в крупную сумму, ведь приходится полностью перебирать мотор или менять его. Если несколько десятилетий назад почти все двигатели были защищены от загибания клапанов при обрыве ремня ГРМ, то сейчас такое решение встречается всё реже. Именно поэтому далеко не все автовладельцы знают, что их ждет при возникновении такой проблемы. Я решил рассказать о простом способе узнать, загнет ли клапана при обрыве ремня ГРМ на конкретном двигателе.

Несмотря на сравнительно высокое качество современных комплектующих, ситуации с обрывом ремня происходят довольно часто

. Многие автовладельцы убеждены, что проще всего избежать неисправности путем своевременной замены комплектующих. По большей мере это утверждение верное, нона практике даже такой подход не всегда спасает от обрыва . Один из моих знакомых купил на свою иномарку оригинальный ремень ГРМ, который прослужил всего 5 000 км, после чего оборвался. Ремонтировать двигатель пришлось самостоятельно.

Проще всего узнать, загнет ли клапана при обрыве ремня ГРМ на конкретном двигателе, по опыту других водителей в Сети. Но по многим моторам информация от пользователей может отличаться

. Одни утверждают, что клапана не загибает, другие утверждают об обратном. Именно поэтому определить истину можно только путем применения достаточного простого способа, который дает точный результат на большинстве двигателей. Но и здесь есть свои нюансы.

Лучше всего определять вероятность загибания клапанов как раз при замене ремня ГРМ

. Применение способа связано с необходимостью снятия этого элемента, иначе получить результат невозможно. После того, как ремень ГРМ был снят, достаточновооружиться подходящим ключом и без чрезмерных усилий механически покрутить распредвал . Если при выполнении этой процедуры механик столкнется с препятствием, то клапана при обрыве ГРМ загнет. Не стоит пытаться преодолеть это препятствие, это и есть клапана, которые уперлись в поршень.

Стоит отметить, что на некоторых двигателях этот способ может оказаться неэффективным, так как касание при таком усилии может быть незначительным. В случае обрыва ремня ГРМ скорость движения элементов намного выше, поэтому даже небольшое соприкосновение приведет к значительным повреждения клапанов

Тем не менее, на многих двигателях этот способ дает точный результат при сравнительной простоте. После выполнения процедуры важно не забыть правильно выставить все метки

Источник

Загнуло клапана на двигателе: почему и что с этим делать

Взаимодействие это строго согласовано, иначе не обеспечить нормальную работу двигателя.

Принцип работы клапанно-поршневой системы

В очень редких случаях заводом-изготовителем предусмотрены углубления в днище поршня, позволяющие избежать столкновения. Из сказанного, надеюсь, понятно, почему гнёт клапана при обрыве ремня ГРМ: распредвал прекращает вращение, часть клапанов остаётся в открытом положении, являясь “удобной мишенью” для движущихся по инерции поршней.

Слаженность работы ГРМ с кривошипно-шатунным механизмом обеспечивается точной установкой шестерен или звёздочек. Для этого на них и на определённых точках двигателя делаются установочные метки.

По виду передачи крутящего момента привод газораспределительного механизма может быть:

Рассмотрим распространённые их неисправности, которые могут привести к загибанию клапанов.

Устройство привода ГРМ
