Как открыть кран печки на ВАЗ-2114?

Введение

Замена крана отопителя ВАЗ-2115 чаще всего беспокоит владельца отечественного транспортного средства в двух случаях — если произошло закисание переключателя или автомобилист обнаружил утечку тосола, которая произошла в корпусе.

Кран отопителя ВАЗ-2115

Кран отопителя ВАЗ-2115, который потребовал ремонта из-за первой проблемы, чаще всего меняется в весенне-осенний период, когда с наступлением первых ощутимых холодов или весеннего тепла автомобилист не включает переключатель, фиксируя его только в одном крайнем положении (закрытом или открытом). Как правило, закисание элемента происходит ввиду нахождения его в одном положении продолжительное время.

В свою очередь, замена крана печки ввиду второй неисправности является результатом обычного старения уплотнителей.

Отопление должно быть всегда в работоспособном состоянии, если, к примеру, первый случай не грозит автовладельцу огромными проблемами в будущем, то на вторую ситуацию стоит обращать внимание безотлагательно, цена последствий подобной утечки тосола может вылиться в стоимость, которая в разы превышает цену крана. Стоит отметить, что наряду с остальными важными процедурами квалифицированные специалисты рекомендуют производить замену фильтра печки каждую осень, этот элемент системы часто забивается листьями и другим мусором, ввиду чего уменьшается поток идущего внутрь салона воздуха

Руководство по выбору и замене крана отопителя на ВАЗ 2114 своими руками, видео

Где находится кран отопителя?

Перед тем, как поменять кран отопительной системы, давайте разберемся в том, где находится этот элемент и зачем он нужен. Краник печки предназначен для регулировки потока охлаждающей жидкости, которая поступает в радиатор системы. Что касается места расположения, то этот элемент находится в салоне транспортного средства, под центральной консолью, в частности, слева от ног пассажира. Для того, чтобы получить доступ к устройству, необходимо будет разобрать боковую панель.

Основные неисправности детали

В каких случаях производится замена крана печки:

  1. При окислении устройства. В теплое время года этот краник обычно закрыт, но за этот период он может окислиться. Соответственно, из-за окисления он может прикипеть к шлангу таким образом, что его нереально будет демонтировать.
  2. Кран отопителя ВАЗ 2114 заклинил. Как правило, это связано с тем, что устройство выработало свой ресурс и его конструктивные элементы пришли в негодность.
  3. Устройство подтекает. Со временем использования магистрали, к которым подключен краник, могут трескаться, а хомуты, которые его фиксируют, могут ослабевать. Впоследствии это все приводит к утечке хладагента.

Что касается симптомов, которые могут сообщить о том, что краник отопителя пришел в негодность, то они такие:

  1. В салоне автомобиля появляется запах охлаждающей жидкости, который не исчезает даже после проветривания.
  2. Перед пассажирским креслом на коврике появляется лужа от антифриза.
  3. Печка в целом работает нестабильно, может дуть то горячим, то холодным воздухом (автор видео – канал Pro Remont).

Какой краник выбрать?

Какой лучше выбрать хороший кран печки ВАЗ 2114? Номер по каталогу этого устройства – 21088101150.

Что касается непосредственно конструкции, то краники могут быть мембранными, керамическими или шариковыми:

  1. Мембранные варианты ставятся на автомобиль изначально при производстве, как показывает практика, они не особо надежные и ресурс их эксплуатации достаточно низкий. Соответственно, его стоимость тоже невысокая, но использовать такие краники мы не рекомендуем.
  2. Керамические устройства оборудуются пластмассовый корпусом, в данном случае запирание расходного материала производится при помощи керамических пластин. Причем эти пластины плотно подогнаны друг к другу. В таких краниках окисляться нечему, поэтому их ресурс эксплуатации более высокий. Следует отметить, что такой вариант наиболее дорогостоящий, поэтому его стоимость на порядок выше.
  3. Шаровое устройство более надежное, если сравнивать с мембранным. Однако, такие краники выполнены из металла, соответственно, в них также может произойти окисление.

Инструкция по замене детали

Как производится замена крана отопителя в автомобиле ВАЗ 2114:

  1. Сначала машину необходимо загнать на яму или эстакаду. Подождите, пока мотор остынет, после чего слейте антифриз, для этого подставьте под сливное отверстие емкость и выкрутите пробку гаечным ключом на 13. Перед сливом откройте крышку расширительного бачка.
  2. Со стороны пассажира имеется два шланга, которые идут в салон, вам необходимо отверткой ослабить хомуты и демонтировать их.
  3. Следующие шаги выполняются в салоне авто. Спереди в районе ног пассажира есть два шланга, которые проходят от радиаторного устройства к кранику. Вам необходимо ослабить хомуты и отсоединить эти патрубки.
  4. Затем подойдите к моторному отсеку и выкрутите две гайки на шпильках, которые крепят корпус насоса, для этого вам потребуется ключ на 10. Далее, из салона можно вытянуть краник на себя. При помощи плоскогубцев и отвертки вам необходимо отсоединить тросик привода запорного элемента, но перед этим демонтируйте скобу, которая фиксирует тягу.
  5. Демонтируйте вышедшую из строя деталь, а установка новой начинается с фиксации тросика и шлангов.
  6. Затем осуществляется сборка разобранных ранее элементов, все действия производятся в обратном порядке. Когда сборка будет окончена, крышку центральной консоли еще не ставьте. Залейте антифриз в систему охлаждения, заведите мотор и прогрейте его до рабочей температуры.
  7. Далее, необходимо произвести диагностику системы, открыв заслонку и активировав вентилятор. Время от времени посматривайте на кран, чтобы удостовериться в том, что он не течет. Когда вы удостоверитесь в том, что все нормально, можно закончить сборку.

Видео «Особенности замены и доработки крана отопителя в автомобиле ВАЗ 2114»

Что необходимо учитывать при замене устройства – основные рекомендации по ремонту и доработке приведены на видео ниже (автор – Игорь К).

Демонтаж и замена крантика печки на ВАЗ-2114

Вроде бы, для замены краника на ВАЗ-2114 надо снимать панель приборов. В действительности достаточно будет снять боковую деталь облицовки, а также бардачок. Главное правило – откручивайте все саморезы, которые можно видеть.

Правая боковая панель

В результате наших стараний получится то, что показано ниже.

Результат демонтажа облицовки

И вот сейчас можно увидеть два «внутренних шланга». Как поступить дальше, понятно всем.

Что можно видеть под облицовкой справа

Ослабляем хомуты, установленные со стороны краника, и снимаем шланги. Кстати, тут может вытечь тосол (он – ядовитый).

Под капотом

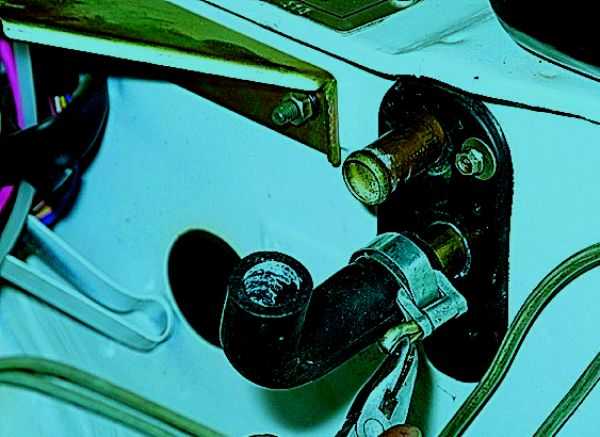

Снизу возле перегородки можно видеть два «внешних шланга». Ослабляем хомуты и снимаем шланги с патрубков. Дальше накидным ключом отворачиваем две гайки (см. фото).

Все действия, выполняемые под капотом

Переходим в салон.

В салоне

Не отсоединяя тягу, снимаем краник ( фото 1 ). Затем сразу удаляем «держатель» ( фото 2 ). А дальше, вытянув узел наружу, можно будет снять механическую тягу полностью.

Три финальных шага

Как видите, всё просто. Монтаж производят в обратном порядке.

Еще один способ замены радиатора печки ваз 2114

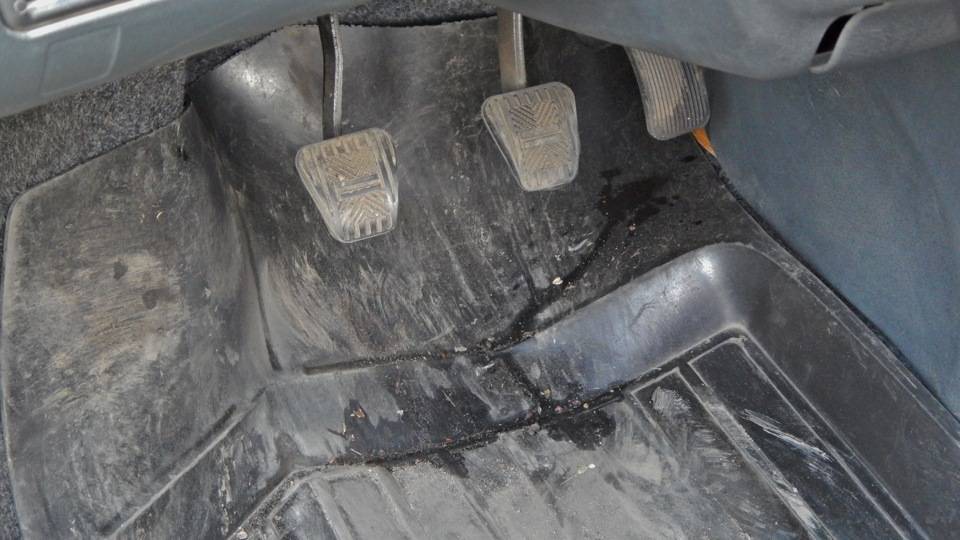

Жидкость на коврике из радиатора печки, задний торец которого находится сразу же за боковой панелью

Ясно, потек радиатор отопителя. Почитал книжку и ужаснулся. Оказывается, чтобы заменить радиатор, нужно полностью демонтировать приборную панель. На такой подвиг я не способен. Вернее, разобрать я смогу, но вот установить назад, да чтобы сделать так, как было, сильно сомневаюсь. А платить в автосервисе от 2000 р за работу по замене радиатора считаю неразумным.

Осенила мысль: поскольку зимой не езжу, нужно просто отключить печку. Сказано-сделано. Для отсоединения патрубков печки необходимо слить охлаждающую жидкость. Поскольку жидкость менял осенью 2013-го, а пробега нет и 10 тыс., сначала хотел использовать ее повторно, потому что по регламенту замена жидкости производится через 3 года или через пробег 60 тыс. км., что раньше произойдет. Однако слитая жидкость оказалось настолько грязной, что пришлось ее заменить.

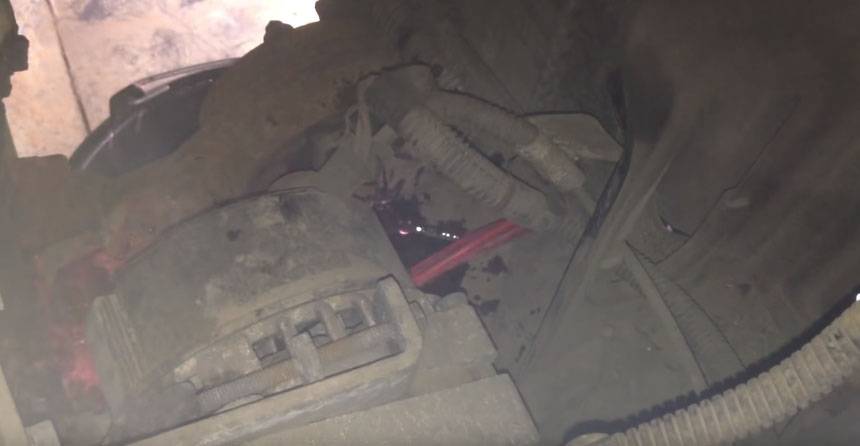

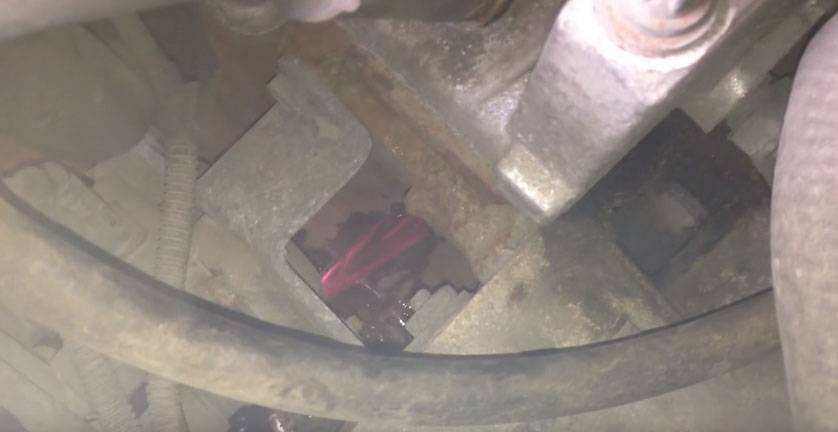

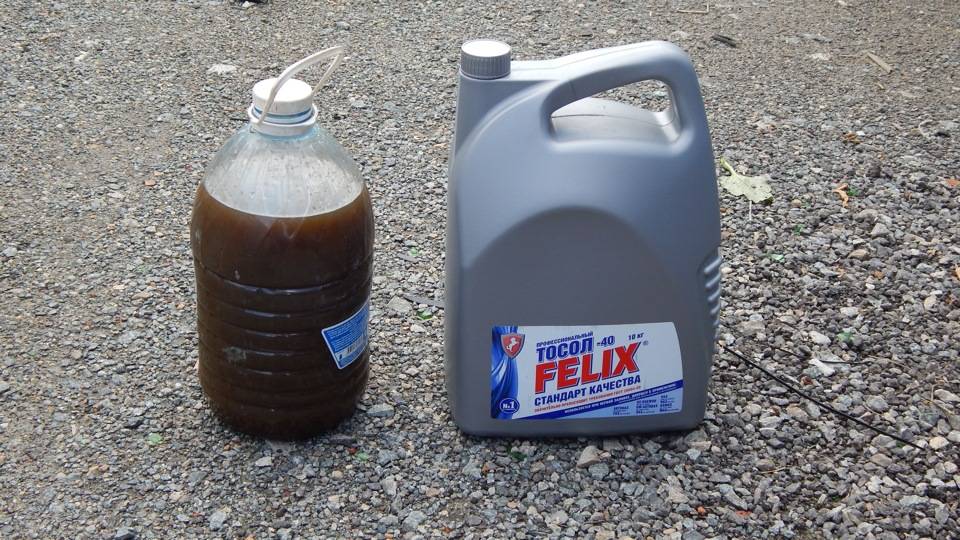

Слитая жидкость и купленный ей на замену тосол

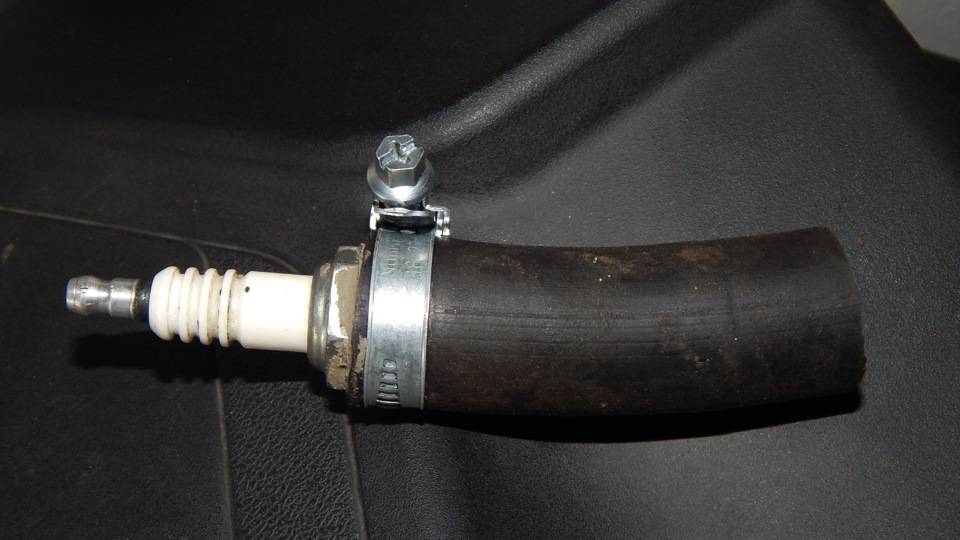

В моторном отсеке отсоединил шланги печки от двигателя, а патрубки заглушил отрезками шланга с заглушками. В качестве заглушек применил старые свечи зажигания, юбка которых точно подошла по диаметру.

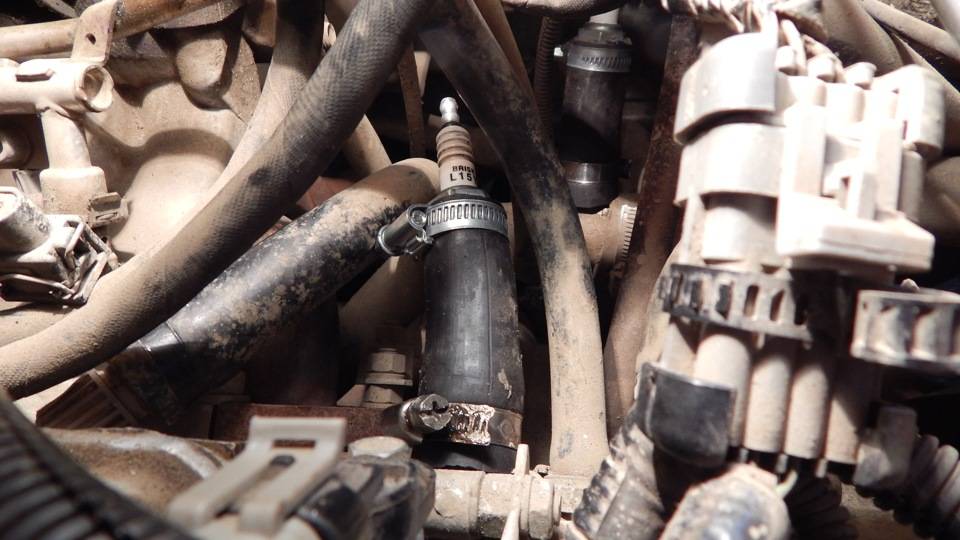

Установка изделий на двигателе

Спустившись в канаву под автомобиль, увидел, что шланги от крана отопителя идут к двигателю вверх. Помороковав, пришел к выводу, что при замене тосола в системе охлаждения, он из радиатора отопителя не сливается. Этому вскоре нашел потверждение, когда после снятия шланга со штуцера крана отопителя хлынувший оттуда тосол оросил мою голову и залился в рукава. Не особенно много, но с поллитра будет.

Заметка: меняя охлаждающую жидкость в двигателе, ее нужно отдельно сливать из радиатора отопителя! Проездил я с заглушенной печкой около 10 дней и понял, что в наше суровое Уральское лето манипуляции с отключением печки были опрометчивыми: мерзнут ноги, холод проникает через все щели и отверстия. Понял: замена радиатора неизбежна. Купил на рынке радиатор ДААЗ за 800 р., пару хомутов, тюбик герметика и крепеж в ассортименте.

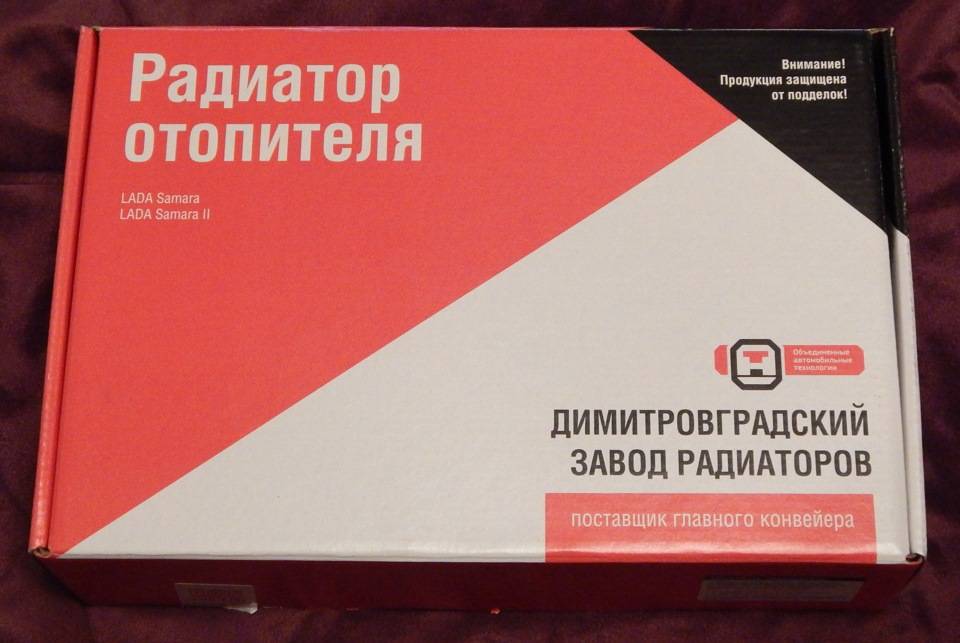

Радиатор в упаковке

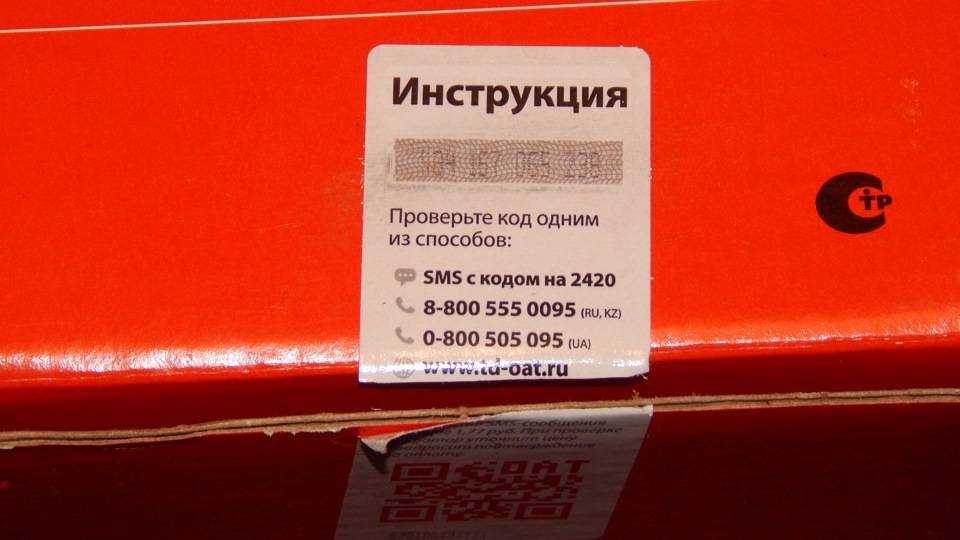

Голограмма, защищающая от подделки. Если код товара отправить по СМС, то придет ответ о наличии (или отсутствии) данного товара в реестре завода

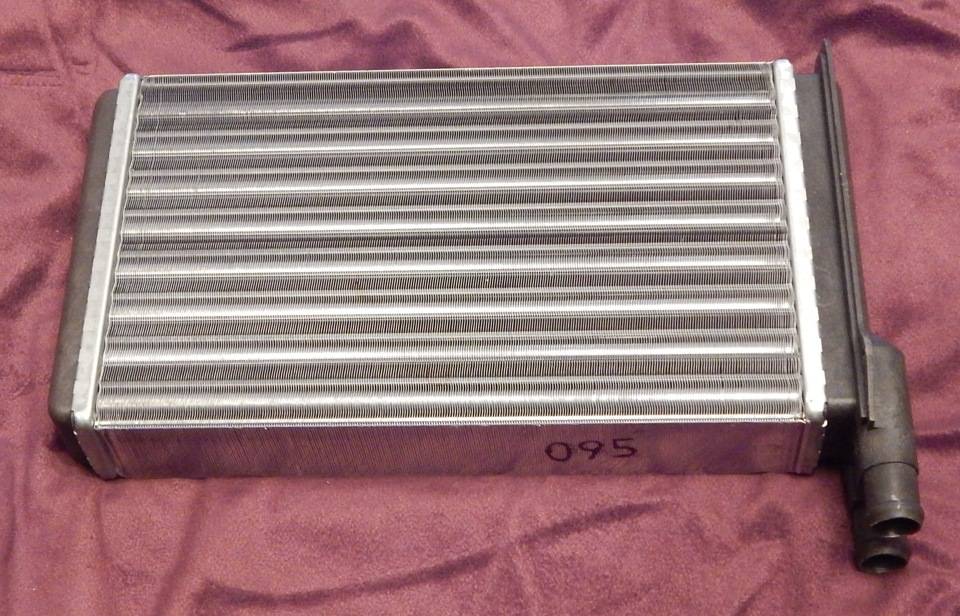

Вот он, собственно сам радиатор ДААЗ

Обратился к знатокам на форуме, которые обрисовали 3 пути: 1. Снимать панель (долго и дорого). 2. Отвернуть панель справа и поднять ее домкратом ( могут лопнуть панель или стекло). 3. Вырезать лючёк в панели (возможна потеря товарного вида). Выбрал третий вариант, поскольку он обеспечивает в дальнейшем беспроблемную замену радиатора и облегчает замену крана отопителя. Подробно описывать весь процесс не буду. Отмечу только, что если жало паяльника расклепать и заточить в виде лопаточки, то разрез в панели получается более аккуратным.

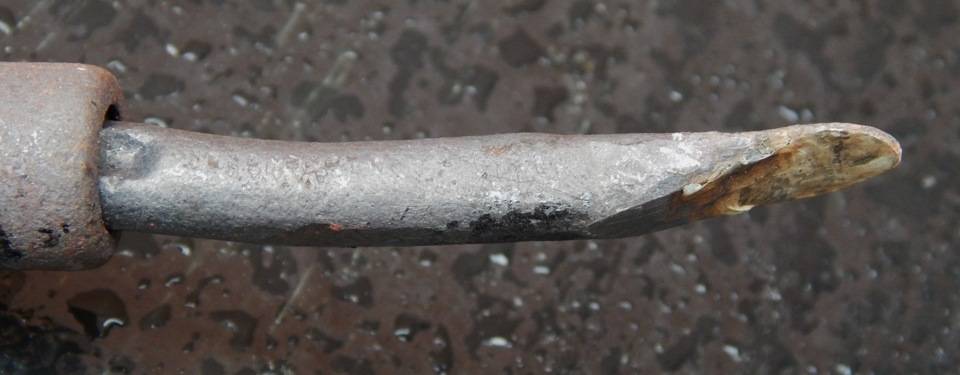

Доработка жала паяльника

И еще. После вырезания окна в панели так, как показано у jamb666, ни со словами, ни без слов радиатор не извлекался: мешали патрубки.

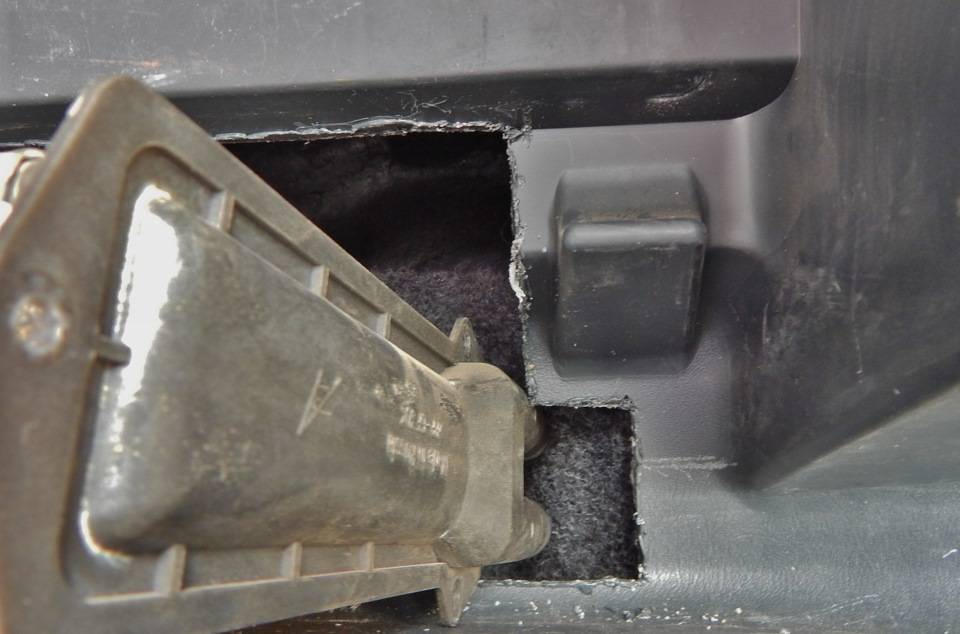

Вырезанное окно слишком мало. Радиатор упирается патрубками, что мешает его извлечению

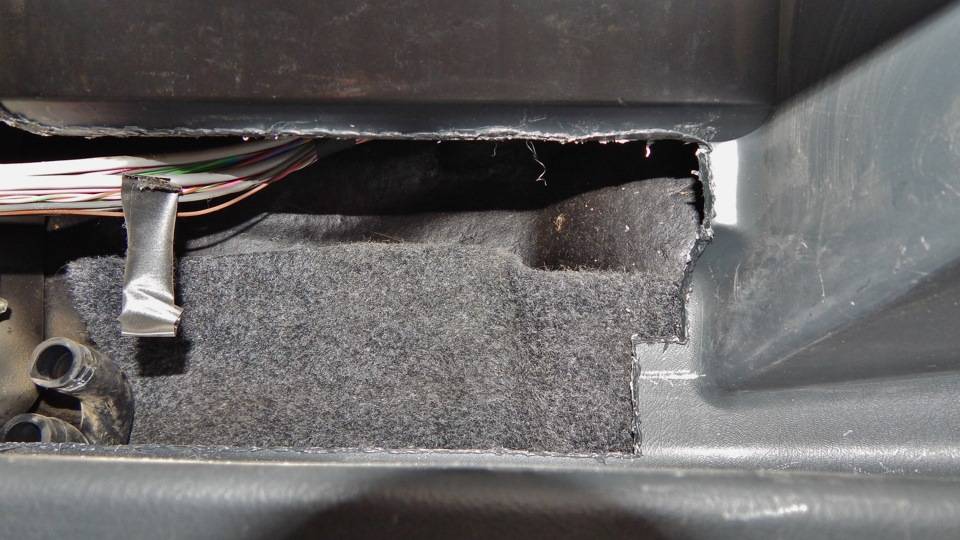

Пришлось вырезать в панели и второй «рог», после чего радиатор удалось вытащить без проблем.

Лучше сразу окно вырезать побольше. Все-равно шов будет скрыт бардачком, а радиатор извлекается без проблем

Потом этот рог я присоединил к основному куску с помощью металлических накладок и винтов М3. Для закрепления вырезанной части панели на место привернул дополнительные ушки.

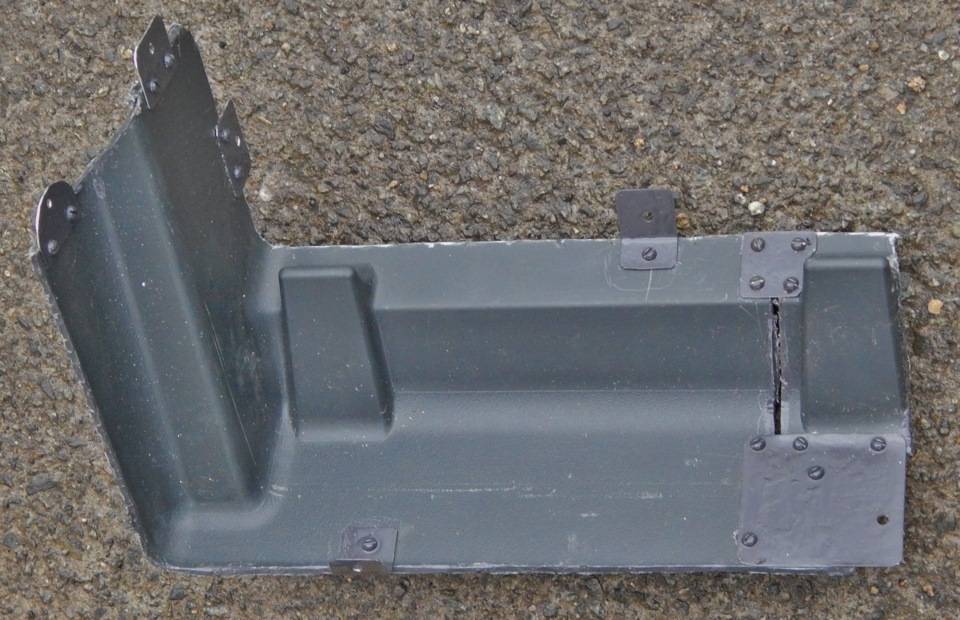

Вырезанная часть панели с ушками для крепления

Конструкция получилась жесткая, лючёк держится хорошо.

Получившийся лючёк после его установки в вырез панели

Для замены радиатора достаточно снять бардачек и отвернуть 4 самореза и 2 винта. Вся работа, включая вспомогательные операции (доработка паяльника, снятие бардачка, вырез панели, изготовление и покраска ушек, сборка конструкции) заняла 7 часов. Шов в панели почти не виден, особенно если на полку положить книгу по обслуживанию автомобиля и папку со страховкой.

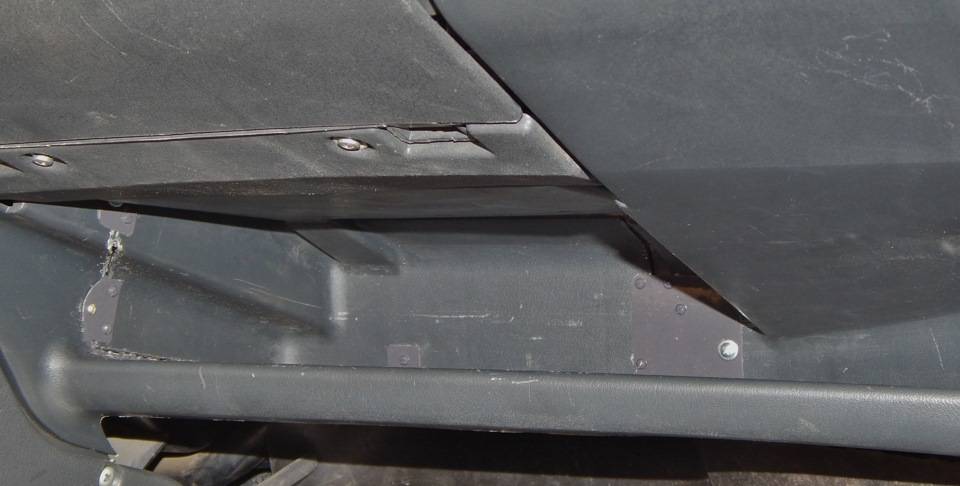

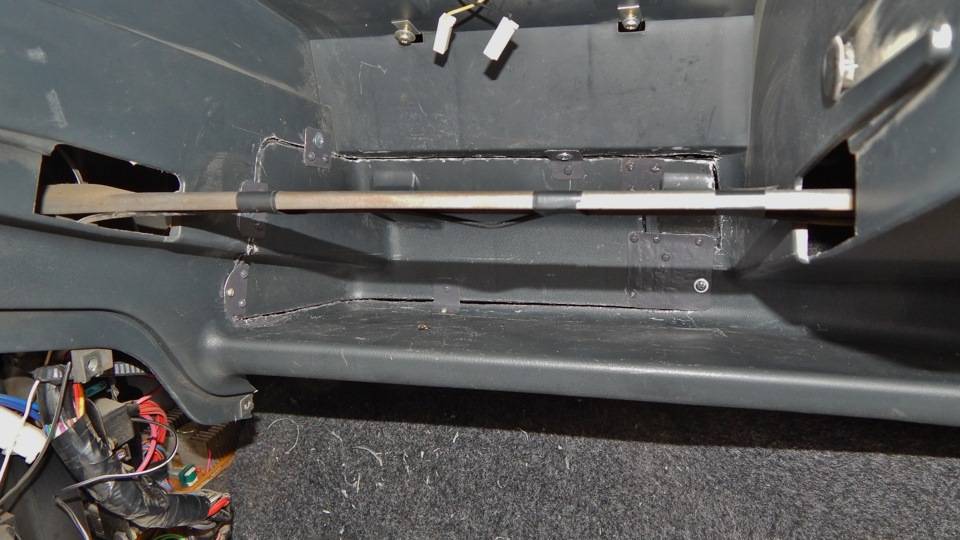

Вид на панель и полку после установки бардачка

Тем не менее, собираюсь купить самоклеющуюся бумагу и закрыть шов. Всем здоровья и герметичных радиаторов!

Причины и симптомы неисправности

Закис

При наступлении тёплого времени года кран поворачивают в крайнее положение. Находясь в таком состоянии долгое время, он может закиснуть, в результате чего его будет очень проблематично регулировать. Применив силу, кран можно сломать. Такая поломка не является критичной — автомобиль всё равно будет на ходу.

Работает, но подтекает

Со временем уплотнительные кольца стареют, из-за чего кран закрывается не до конца. Последствиями этого могут стать:

  1. Понижение уровня жидкости в распределительном бачке. При таком «симптоме» кран нужно срочно проверить, потому что бачок питает также систему охлаждения двигателя.
  2. Влажный ковролин в салоне.

Чтобы проверить кран на подтекание, нужно отогнуть коврик

От вытекающего антифриза в салоне может появиться характерный запах тосола, вывести который будет сложно, поэтому стоит проверять краник печки в профилактических целях.

Устройство, схема работы, причины поломки

Отопительная система на ВАЗ-2114 спрятана в передней панели, или «торпеде», как привыкли называть её водители. В разных модификациях система отопления и вентиляции может быть связана с испарителем и кондиционером, а может работать обособленно. Кроме того, оборудование оснащено теплообменником с моторедуктором, и краником печки.

Схема отопительной системы ВАЗ-2114

Как работает отопительная система ВАЗ — 2114

Ничего сложного и непонятного в работе системы нет. Принцип действия автомобильного отопления основан на том, что горячая жидкость отдаёт своё тепло радиатору, а тот обогревает машину.

Выглядит процесс таким образом:

  1. В теплообменнике присутствует антифриз или тосол. Когда двигатель нагревается, жидкость тоже нагревается и отправляется по «большому кругу» на радиатор печки.
  2. При включении системы автоматического управления отопителем (блока управления) начинает работать моторчик печки. Он заставляет тёплый воздух выходить через сопла.
  3. При помощи рычага печки водитель контролирует, куда именно будет выходить воздух — в центр салона, на лобовое стекло или на боковые окна. В зависимости от этого подключается один или несколько дефлекторов.

Таким образом, горячий тосол отдаёт тепло не только в основном радиаторе, который находится рядом с двигателем, но и в отопительной системе.

Принцип работы печки в ВАЗ-2114

Основные причины поломки

Радиатор печки может сломаться на любом автомобиле, но специфика и причины неисправностей могут быть разными. Так, для системы отопления на ВАЗ-2114 характерно появление таких дефектов:

  1. Потеря герметичности воздуховодов. Из-за этого тепло на стыках теряется, и печка плохо греет.
  2. Листья, пыль или трава в шланге воздуховода. Чтобы патрубки снова подавали воздух, нужно удалить мусор из трубки.
  3. Сгорел моторчик печки. В этом случае радиатор вообще не включается. Для починки необходимо заменить неисправный предохранитель.
  4. Протечка в радиаторе. Если водитель обнаружил в радиаторе пробоину, из которой течёт антифриз, оборудование нужно менять.

Если иногда достаточно почистить радиатор, чтобы восстановить его работу, то после серьёзных повреждений его приходится менять. Причиной может стать камень, прилетевший из-под колёс проезжающей машины, очаги ржавчины в трубках или серьёзная авария.

Как выявить неисправности печки

Во-первых, нужно визуально осмотреть агрегат, определить допустимый уровень тосола в расширительном баке. Поднять коврики в салоне и посмотреть, есть ли следы подтекания спецжидкости. Также неисправность может быть последствием разрыва патрубок, их механическом повреждении, или же в работе радиатора.

Когда регулятор подачи теплоносителя уже не подлежит исправлению, требуется срочная замена крана отопителя ВАЗ 2114. Для этого можно и не привлекать профессионалов, а взять и самостоятельно починить систему.

Прежде всего, нужно купить новый механизм, их выделяют три вида:

  • заводской
  • шаровой
  • и из керамических пластин

Керамический кран отопителя ВАЗ 2114

Все они имеют свои недостатки и преимущества, и только владельцу решать, какой кран будет более выгодный для его автомобиля (по функциональным способностям и ценовому эквиваленту).

Внимание: перед тем как заменить краник печки на ВАЗ 2114 нужно удостовериться, что патрубки, соединяющие отопительный агрегат и радиатор целые и невредимые. А то ведь от долгого времени использования они становятся менее функциональными и могут вызвать утечки жидкости

Какие инструменты потребуются для работы

  • Отвертка крестообразная.
  • Пустая емкость более 5 л.
  • Новый кран.
  • Хомут на 16-23 мм.
  • Тосол.
  • Обычные сухие тряпочки.
  • Ключи №10 и №13.
  • Силиконовый герметик.
  • По возможности – яма для осмотра авто или подъемник.

Когда имеется все в наличии, значит, смело меняем кран отопителя ВАЗ 2114.

Подробная инструкция монтажа изделия

Первое, что нужно сделать, это слить тосол в подготовленную посуду. Подставляем ее под движок, убираем пробку на блоке цилиндров. Кран расположен под центральной консолью, и для его снятия нужно убрать правую боковую заслонку торпеды. Она закреплена на пяти болтах.

Когда жидкость полностью стекла, емкость далеко не убираем. Находим патрубки, которые ведут от мотора к регулятору печки. Ослабляем хомуты, вытягиваем трубки, и остаток жидкости сливаем в подготовленную посуду.

Замена крана отопителя на ВАЗ 2114 на следующем этапе подразумевает смазку двух крепежных шпилек, зачищаем их щеткой со стальной щетиной и «замачиваем» тормозной жидкостью.

Это нужно сделать обязательно, так как гайки при отвинчивании могут проворачиваться, тем самым превратив простую работу в огромную проблему. Почему такое бывает? Кран печки фиксируется не на шпильках, а на болтах (шапки входят в пластмассовый корпус).

Гайки крепления агрегата являются самостопорящими, имеют пластмассовое кольцо, а потому так легко не откручиваются. А если еще добавить заржавевшую резьбу и окисление на контактах? Вследствие этого возникает напряжение на болт, которое может вызвать порчу пластмассы, что находится вокруг шляпки. Для их фиксации применяются пассатижи или специальные ключи.

Теперь нужно рассмотреть, как снять кран отопителя ВАЗ 2114.

После снятия патрубок, необходимо снова залезть в салон, и торцовым ключом десяткой отвинтить гайки крана. После предварительных усилий, они должны отвинтиться без усложнений.

И вот последний этап – достаем кран, делая небольшие двигательные усилия на сторону пассажира, после — удаляем фиксатор и убираем трос управления печного агрегата отопительной системы.

Монтаж нового механизма

Процесс крепления выполняется в обратной пошаговости. Отсоединяется трос, затем прикручивается кран к кузову

Важно заранее закрепить трос крепежным фиксатором, так как на установленном агрегате это будет сделать довольно сложно (обратите на это внимание)!

Вот так выполняется замена крана печки на ВАЗ 2114. Дело не очень хлопотное, и с помощью базовой подготовки и практических советов это сделать довольно просто.

Пространство между краном и кузовом согласно «кодекса эксплуатации» должны быть уплотнено фиксаторами. Для монтажа патрубок необходимо использовать силиконовый герметик.

На последнем этапе замены регулятора теплоносителя нужно завинтить пробку и залить охлаждающую жидкость. Далее, запустить авто, дать ему время поработать, а потом включить печку. Осмотреть визуально всю систему, проверить наличие или отсутствие утечки антифриза.

Если все в порядке, значит, все сделано верно. Через несколько недель новые хомуты стоит подтянуть. Когда воздух, который струится из печки, холодный, то неисправность нужно искать в воздушной заслонке радиатора машины.

https://youtube.com/watch?v=rg_H57YcEdM

Вот теперь Вы прекрасно знаете, как поменять краник печки на ВАЗ 2114.

Легкой Вам работы и приятной дороги! Пусть поменьше поломок «встречаются» на Вашем пути!

Ремонт радиатора

Очистить систему трубок радиатора от отложений и накипи вполне возможно. Для этого можно воспользоваться теми же чистящими средствами, которые обычно применяются в быту («Силит», «Крот», Comet). Впрочем, подойдут любые химически активные составы, включая «Кока-кола» (наверняка вы неоднократно видели материалы, посвящённые этому напитку в части химических свойств). Как показывает практика, лучших результатов удаётся добиться, работая со снятым радиатором, но это не критично. Вполне удовлетворительную чистку можно выполнить и без демонтажа радиатора. Схема промывки очень проста: сливается тосол, отсоединяются все патрубки, после чего в заливную горловину заливают чистящее вещество. Затем запускается мотор, который при включённой печке должен проработать на холостом ходу порядка 40 – 120 минут.

После прочистки радиатор подвергается тщательно промывке, для чего можно использовать проточную воду из крана, подключённую посредством подходящего шланга. Завершающий этап – просушка радиатора сжатым воздухом (при наличии компрессора) или естественным путём, на что потребуется не менее суток. Наличие течи – проблема намного более серьёзная. Устраняется она посредством пайки. При этом нахождение течи само по себе может оказаться трудоёмкой задачей, которую без снятия радиатора выполнить малореально.

Пайка также затруднительна, поскольку материал изготовления трубок радиатора – алюминий. Для такой работы нужен очень мощный паяльник, дополненный специальными припоями и флюсом. Качество пайки зависит и от навыков работника, выполняющего такой ремонт: если они невелики, высока вероятность того, что со временем течь восстановится в том же месте. Поэтому имеет смысл поменять радиатор на новый, стоимость которого варьируется в пределах тысячи рублей.

Причины и симптомы неисправности

Кран отопителя ломается по двум причинам:

  1. Закисают запорные устройства. Из-за этого водитель не может открыть или закрыть кран. Окисление провоцирует прикипание запорных элементов друг к другу. Если применить силу, вы рискуете сломать запорные устройства. Это не так страшно в тёплое время года, поскольку потоки воздуха можно регулировать заслонками. Как проверить краники печки ВАЗ-2114 на закисание? Просто покрутите его. Если для этого приходится прикладывать много сил, элемент износился и нуждается в замене.
  2. Нарушение герметичности. Разгерметизация влечёт за собой утечку охлаждающей жидкости. На такую поломку указывает снижение уровня ОЖ, появление внутри машины запаха тосола или антифриза, образование жирных пятен на лобовом стекле и следы охлаждающей жидкости на полу (в области бардачка, в ногах переднего пассажира). Проверять герметичность несложно. Если она нарушена, вы это заметите сразу по характерным признакам.

Важно! У крана печки корпус неразборный. Потому отремонтировать его невозможно. При поломке элемента его нужно только менять

При поломке элемента его нужно только менять.

При наступлении тёплого времени года кран поворачивают в крайнее положение. Находясь в таком состоянии долгое время, он может закиснуть, в результате чего его будет очень проблематично регулировать. Применив силу, кран можно сломать. Такая поломка не является критичной — автомобиль всё равно будет на ходу.

Работает, но подтекает

Со временем уплотнительные кольца стареют, из-за чего кран закрывается не до конца. Последствиями этого могут стать:

  1. Понижение уровня жидкости в распределительном бачке. При таком «симптоме» кран нужно срочно проверить, потому что бачок питает также систему охлаждения двигателя.
  2. Влажный ковролин в салоне.

Чтобы проверить кран на подтекание, нужно отогнуть коврик

Жировой след на нижней части ветрового стекла.

При проверке уделите внимание подводным шлангам. Со временем они могут прохудиться

  1. закисание запорного устройства;
  2. разгерметизация корпуса (течь).

В первом случае открыть, или закрыть кран оказывается невозможным. Окислительные процессы внутри приводят к тому, что элементы запорного механизма прикипают друг к другу.

Применение силы для того чтобы сорвать с места запоры чревато их полным разрушением. Эта поломка не является критичной, и позволяет эксплуатировать автомобиль в теплое время года.Достаточно просто перекрыть поступление воздуха в салон с помощью заслонки.

  • снижение уровня охлаждающей жидкости;
  • наличие в салоне характерного запаха;
  • появление на лобовом стекле жирного налета;
  • следы охлаждающей жидкости на резиновых ковриках или ковролине под бардачком.

Стоит отметить, что кран отопителя имеет неразборной корпус, из-за чего он ремонту не подлежит. Здесь поможет только его замена.

Неисправностей крана печки ВАЗ-2114 три, но при возникновении узел подлежит обязательной замене, поскольку ремонту он не подлежит.

Поломки крана:

  1. Неполное открытие/закрытие канала. Возникает она из-за износа места соединения оси с запорной заслонкой. В результате появляется значительный люфт, из-за которого даже при переводе рычага крана в крайнее положение, заслонка открывает канал не полностью. Эта неисправность негативно сказывается на производительности печки.
  2. Заклинивание запорной заслонки. Происходит из-за того, что краном длительное время не пользовались и подвижный элемент прикипел и не движется. Попытки открыть с прикладыванием усилия заканчиваются разрывом места соединения оси с заслонкой или образованием сильного люфта, при котором кран тоже становится неработоспособным.
  3.  Потеря герметичности. Герметичность узла обеспечивается уплотнителями оси заслонки. Если эти элементы изношены или повреждены – жидкость вытекает наружу через посадочное отверстие оси. На работоспособность печки эта неисправность не влияет, но в салоне появятся подтеки антифриза.

Выявить первые две неисправности можно только визуально, сняв кран с авто. Что касается потери герметичности, что симптомом поломки будут следы антифриза на напольном коврике в салоне. А поскольку течь может произойти из-за неплотностей в местах соединения патрубков с элементами отопителя, то при появлении подтеков в первую очередь  найдите место протечки. Если течь дал кран, то следы антифриза будут на корпусе.

Процесс замены

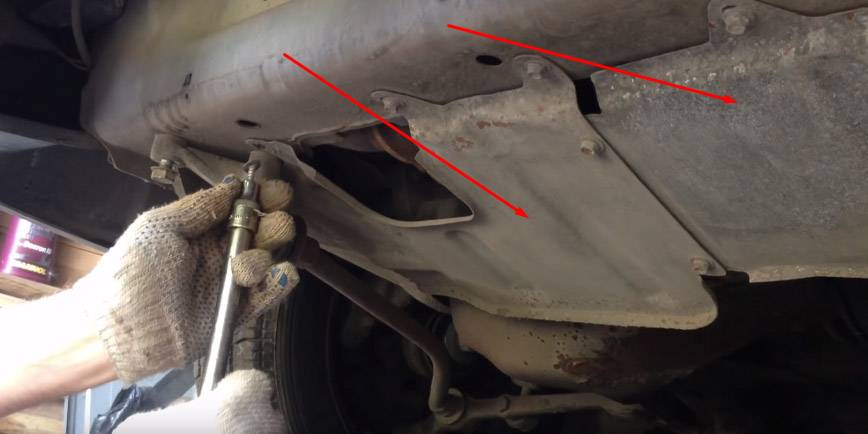

  1. Устанавливаем автомобиль на яму и демонтируем защиту двигателя. Если она заводская, то это будут два металлических фартука. Закреплены они болтами под головку на десять.

Перед снятием крана нужно слить охлаждающую жидкость из блока и радиатора. Сливаем ОЖ из блока двигателя. Открываем крышку расширительного бачка и откручиваем ниже отмеченную пробку. Не забываем заранее подставить таз для сбора жидкости. Пробка под головку на тринадцать.

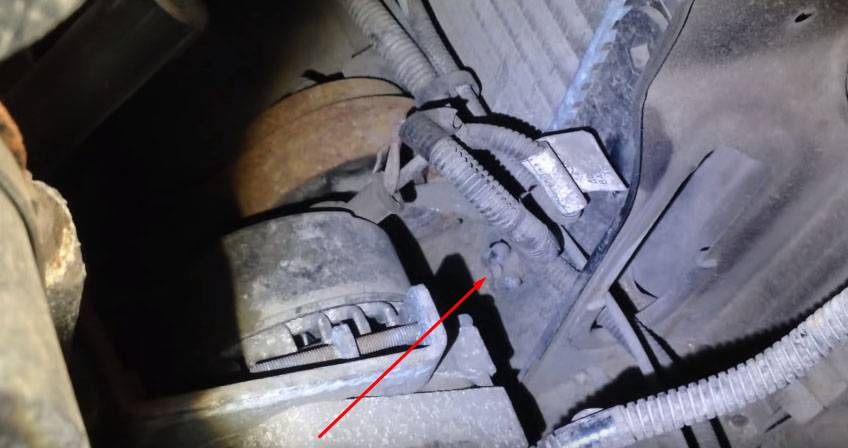

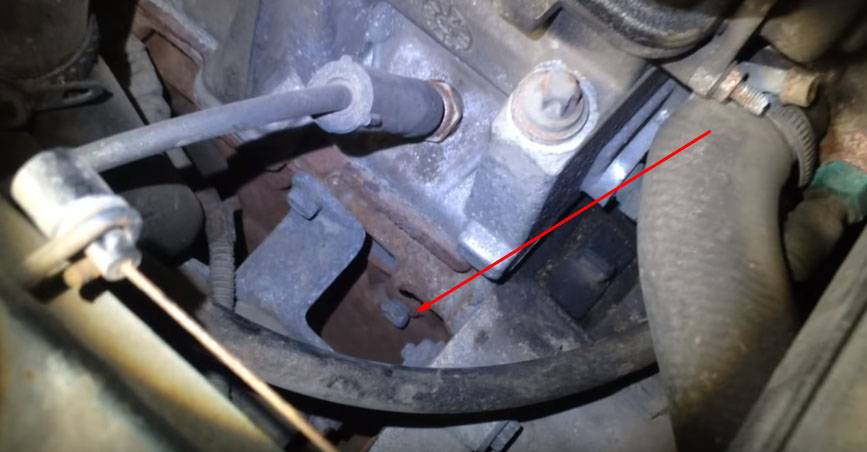

Откручиваем от руки четырех лепестковую пробку и сливаем охлаждающую жидкость из радиатора. Не забываем подставить емкость для сбора жидкости.


Демонтировать кран можно только из салона, а вот его крепеж нужно откручивать в моторном отсеке и в салоне.
Откручиваем две гайки крепления крана в моторном отсеке.

Отпускаем хомуты шлицевой отверткой и сдергиваем два подходящих к крану патрубка.

Переходим в салон. Демонтируем боковую крышку торпеды и снимаем ковролин.
Вынимаем из тяги крана металлическую проволоку для управления.

Снимаем пружинный фиксатор, который удерживает кожух проволоки управления заслонкой крана. Фиксатор очень тугой, постарайтесь при демонтаже его не сломать.

Отпускаем хомуты крепления патрубков в салоне и демонтируем кран.

Устанавливаем кран в обратной последовательности, заливаем охлаждающую жидкость и работа завершена.

Наглядно процесс замены крана печки ВАЗ 2114 в этом видео:

голоса

Рейтинг статьи

Замена крана печки

После подготовки и обработки ржавых гаек можно приступать к снятию элемента. Если Вы планируете установить новый краник – рассмотрите доработанный образец с металлическими элементами. В процессе работы придерживайтесь следующих шагов:

  1. Разожмите хомуты на патрубках под капотом и слейте оставшуюся охлаждающую жидкость в тару.
  2. В салоне автомобиля открутите декоративную накладку панели со стороны ног водителя.
  3. Снимите внутренние патрубки и также слейте оставшийся тосол.
  4. Для высвобождения краника возьмите накидной ключ и заберитесь под машину для доступа к гайкам крепления. Открутите их.
  5. Для снятие тросика мембраны понадобятся плоскогубцы. Также для лучшего доступа к тросику можно снять накладку панели со стороны пассажира и забраться оттуда. Снимать бардачок при этом не нужно.
  6. Последний этап – достаньте краник из посадочного места.

Ремонтировать изношенный краник не имеет смысла, т.к. Вы не сможете добиться идеального прилегания элементов друг к другу. Лучший вариант ремонта в этом случае – установка регулятора нового образца. Плохая отзывчивость регулятора температуры может быть вызвана проведенной работой. Поэтому рекомендуется менять тросик крана отопителя при его растяжении. Также при подобной работе можно заменить патрубки, идущие на радиатор охлаждения. Система отопления – важный элемент в холодное время года, поэтому лучше держать ее в хорошем состоянии. Трос механизма управления можно оставить старый, но лишь при сохранении его длины. Растянутый элемент не позволит точно регулировать температуру подачи воздуха.

ТЕЧЕТ РАДИАТОР ОТОПИТЕЛЯ

Выше было сказано, что одной из причин появления антифриза в салоне машины, может быть вытекание из радиатора печки.

Ниже вы узнаете, как заменить протекающий радиатор печки. В первую очередь, конечно, необходимо слить антифриз. Затем устраиваетесь удобно в салоне и начинаете разбирать переднюю панель: бардачок, консоли, боковинки. Выкручиваете все шурупчики и винтики. Чтобы их не растерять, соберите их на магнит, или в небольшую пластмассовую чашку. Под заглушкой на консоли щитка есть один скрытый саморез, так что будьте внимательнее.

Когда снимите все панели и откроется доступ к радиатору печки, ослабьте хомуты на патрубках, освободите их, но не забывайте подставлять под шланги кружку, или иную посуду, чтобы не залить остатками антифриза салон. Теперь вам предстоит снятие печки ВАЗ 2114, а точнее, отопительного радиатора.

Сборка производится с точностью наоборот. Устанавливаете на место новый радиатор. Бывалые водители рекомендуют смазывать штуцеры мылом, чтобы легче надевались резиновые патрубки. Хомуты для них рекомендуется устанавливать новые, приобретая их вместе с радиатором. Также в обратном порядке устанавливаете панель, бардачок и другие детали

Монтируя панель, обязательно обратите внимание, чтобы центральные стойки были прикреплены к кузову. Установите и закрепите тросики, проверьте их регулировку, убедитесь, что заслонка и краник функционируют исправно

Заливая тосол, проверьте, чтобы не образовалось воздушных пробок. Для этого снимите один из шлангов, ведущих к дроссельной заслонке, и выпустите воздух. Шланг снова закрепите на свое место.

Не забудьте про воздушную пробку при замене тосола

Если вы все сделали правильно, то утечек антифриза больше не будет, и в салоне станет тепло и комфортно.

Если владельцы классики достаточно часто жалуются на неисправности отопителя салона, то печка ВАЗ-2114 в этом отношении работает вполне стабильно, справляясь на «хорошо» со своими непосредственными обязанностями. В исправном состоянии в салоне даже в лютый мороз печка сможет обеспечить комфортную температуру, а наледь на лобовом стекле будет устранена на протяжении нескольких минут.

Замена» крана

Для замены неисправного крана печки ВАЗ-2114 нам потребуются ключи на 10/13 (торцевыми будет работать намного удобней), ветошь, отвёртка с крестообразным наконечником, тара для слива ОЖ. Алгоритм демонтажа:

  • загоняем машину на эстакаду/смотровую яму, устанавливаем под сливное отверстие приготовленную тару ёмкостью примерно 5 литров, откручиваем пробку и ждём, пока не сольётся весь тосол;
  • ищем в отсеке для двигателя патрубки, соединяющие силовой агрегат с краном, с помощью отвёртки ослабляем крепления в виде хомутов, снимаем патрубки;
  • переходим в салон, откручиваем саморезы, которыми крепится левая крышка панели;
  • с правой стороны под панелью находим кран отопителя, к которому подведены патрубки из моторного отсека, подкладываем под них ветошь и с помощью отвёртки снимаем оба патрубка;
  • переходим опять в моторный отсек, находим шпильки, на которых кран крепится к кузову автомобиля, откручиваем болты ключом на 10;
  • теперь кран ничто не удерживает, переходим в салон и вытаскиваем его, отсоединив тросик крепления привода;
  • присоединяем тросик к новому крану, устанавливаем его на штатное место и производим сборку в обратном порядке.

https://youtube.com/watch?v=ZFJrh_oKTpQ

Подготовка к замене

От АКБ отсоединяют клемму «минус». Затем ключом «на 10» откручивают 16 винтов, удерживающих брызговик двигателя.

Удалить брызговик не так-то просто

Дальше мы будем сливать тосол. К сожалению, на ВАЗ-2114 замену краника по-другому выполнить нельзя. А на двигателе 11183 для этого снимают модуль зажигания с кронштейном (три винта под ключ «на 13»). Главное – открыть крышку на расширительном бачке, отключив от неё разъём датчика.

Сначала тосол сливают из двигателя, затем – из радиатора. Ключом «на 13» откручиваем пробку на двигателе, подставляем ёмкость… Дальше так же поступаем с пробкой радиатора (см. фото).

Две сливные пробки

Обе пробки надо будет завернуть.

Правила по выбору антифриза рассматривались раньше. Кстати, сливая старый тосол, не оставляйте кран печки закрытым.

Что нужно проверить

Перед заменой краника надо убедиться в том, что:

  • Сеть обесточена;
  • Автомобиль зафиксирован ручником;
  • В охлаждающей системе нет жидкости.
Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
