Регулируем сцепление на ВАЗ-2110 своими руками

Что делать в случае если регулировка тросиком не помогла

Если причиной проблемы является изношенный трос, то его просто необходимо заменить. Если трос неисправен, то во время поездки сцепление может просто отказать. Тогда резко повышается возможность возникновения аварии.

Поменять его можно при выполнении следующих действий:

  1. гайку, которая крепит торс к кронштейну, необходимо ослабить рожковым ключом;
  2. после этого трос можно извлечь. Делают это очень аккуратно;
  3. затем он отсоединяется от вилки сцепления;

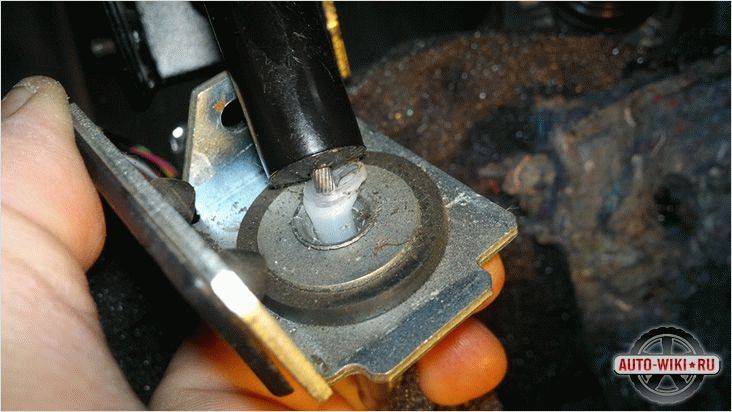

  4. далее трос отсоединяется от педали. Для этого удаляется защитный чехол и стопорная гайка. После этого педаль может быть извлечена;
  5. сборку следует производить в обратной последовательности. Во время нее желательно детали смазать литолом.

Сцепление в автомобиле при поездках работает с постоянной интенсивной нагрузкой. Поэтому нет ничего удивительного в том, что со временем оно изнашивается. Поэтому может возникнуть необходимость в компенсации ее износа. Для этой цели и проводят регулировку. Выполнить подобные действия несложно. С подобной задачей может справиться любой новичок. Поэтому нет никакой необходимости отправлять автомобиль в сервис технического обслуживания. Исключением, пожалуй, являются случаи острой нехватки времени. Автолюбителю просто некогда этим заниматься.

Иногда регулировка позволяет исправить недостаток, компенсируя износ сцепления. Но в ряде случаев он настолько велик, что приходится полностью заменять трос. При обнаружении любых признаков износа, лучше не надеяться на русское «авось», а лучше незамедлительно поменять элементы сцепления. Это предотвратит риск возникновения аварийных ситуаций, ведь в поездке сцепление может просто отказать. Тогда беды не избежать.

Изменение хода педали сцепления представляет собой серьезную угрозу, которая может привести к аварийно ситуации на дороге. Хорошая новость заключается в том, что избежать плачевных последствий и настроить рычаг может любой. Эта задача не занимает много времени, требует всего лишь двух инструментов и небольшой ювелирной работы. На автомобиле ВАЗ-2110 регулировка сцепления выполняется практически аналогичным способом, как и на более старых и новых моделях. Данное семейство отечественных машин имеет массу идентичных деталей, которые использовались в разных сериях вазовского бренда на протяжении многих лет. Такая конструктивная особенность позволяет применять нижеописанную информацию в качестве пособия и для других серий этого производителя. Далее поговорим о том, как отрегулировать сцепление, что может свидетельствовать о необходимости выполнения этой процедуры, а также рассмотрим, как заменить трос сцепления.

Когда проводить калибровку сцепления

Для поддержания авто в надлежащем состоянии стоит производить своевременную диагностику его основных элементов, в их число входит и сцепление. Стоит отметить, что на сегодняшний день нет определенных временных рамок или пробега автомобиля, после которого необходимо производить регулировку механизмов управления переключением скорости, так как степень износа может зависеть от водителя и того стиля, в каком он водит свой автомобиль. Главными признаками, которые свидетельствуют о необходимости выполнения подобной процедуры, могут выступать такие:

  • наличие провала педали сцепления;
  • очень быстрая или слишком медленная реакция на нажатие рычага.

Трос сцепления

Главный элемент, который может отвечать за все эти функции – это трос сцепления. Это достаточно надежная деталь, но иногда случается так, что приходит время ее замены. Среди часто встречающихся причин выхода из строя троса сцепления принято считать нарушение правил использования авто, увеличенные нагрузки, деформация под действием агрессивной среды. Что же касается последнего варианта, то это своего рода последствия нарушения герметизации. Регулирование сцепления стоит осуществлять тогда, когда имеется крайняя необходимость, а также, если вы наблюдали изменения в особенностях управления.

Регулировка сцепления на ВАЗ 2110 и 2112. В принципе, ничего сложного

Пожалуй, одной из простейших процедур является регулировка сцепления на ВАЗ 2110 и 2112. Выполнить ее может любой, даже начинающий водитель. Потребоваться это может при работах со снятием коробки передач, а также при сбоях в работе привода сцепления. Обычно, это означает увеличенный износ фрикционного диска. Желательно, перед проведением работ ознакомиться с особенностями привода сцепления на этой модели автомобиля. Так можно значительно облегчить себе проведение диагностики и настройки. Даже у новичка процесс занимает минимальное количество времени, поэтому нет смысла посещать для этого автосервис.

Регулировка сцепления на ВАЗ 2110 и 2112

. производится без особых усилий. Связано это с особенностями привода. Здесь он тросовый, что помогает избежать дополнительных работ по прокачке сцепления, и проверки различных дополнительных показателей. Трос расположен в защитном кожухе и крепится одним концом к педали, а другим с помощью шарнирного соединения к вилке включения сцепления. При большом износе дисков наблюдается увеличение хода педали. Износ тросика (вытягивание), приводит к уменьшению хода, или неполному включению/отключению сцепления.

Для этой процедуры вам понадобятся следующие инструменты:

  • 2 ключа на 13;
  • Линейка.

На всякий случай нужно запастись преобразователем ржавчины. Для проведения этой работы вам не понадобится смотровая яма, все действия производятся из подкапотного пространства. Это значительно облегчает работу.

Трос сцепления находится под соответствующей педалью, и идет к вилке, расположенной на КПП. Найти его не проблема, даже для неопытного автолюбителя. Необходимость регулировки определяется по ходу педали. В идеале он должен быть в пределах 12-13 см, допускается увеличение его до 16 см. То есть, ход педали может колебаться в пределах от 12 до 16 сантиметров, при любых отклонениях необходимо произвести настройку. Делается это следующим образом:

  • Если педаль поднята более чем на 16 сантиметров, необходимо в обязательном порядке провести регулировку;
  • Для этого, открываем капот и находим тросик сцепления. Нас интересуют гайки, расположенные на нем. Желательно обработать их WD-40 и дать постоять 5-10 минут, это позволит избежать проблем с их откручиванием;
  • Проводим настройку. Для этого, одним из ключей откручиваем контргайку, с помощью другого производят регулировку. Накручивая регулировочную гайку в сторону наконечника, ход педали увеличивается, откручивая ее в обратную сторону, показатель уменьшают. При этом не забывайте замерять ход в салоне;
  • Когда вы выведете педаль на 13 сантиметров, то следует резко нажать на нее 3-5 раз. После чего, повторяется измерение. Если ход сбился, то нужно повторить процедуру по настройке;
  • Последним пунктом является перемещение резиновой втулки до упора.

При проведении замеров можно делать допущение на пару миллиметров. Если ее ход, более 17 сантиметров, то необходимо задуматься о ремонте корзины, а точнее, замене диска сцепления.

Зачастую при регулировке выясняется, что проблема в изношенном тросе. В таком случае, придется его заменить. Поездки с неисправным тросом могут привести к отказу сцепления в поездке, что чревато аварийной ситуацией. Замена производится в следующем порядке:

  • С помощью рожковых ключей на 19 слегка ослабляется гайка, крепящая трос к кронштейну;
  • Трос аккуратно извлекают из кронштейна;
  • Отсоединяют его от вилки сцепления, для этого просто нужно протянуть трос через отверстие;
  • Чтобы отсоединить трос от педали, необходимо снять облицовку ветрового окна. Обшивку моторного отсека тоже лучше убрать;
  • С помощью крестовой отвертки убрать чехол, защищающий педаль сцепления;
  • Шлицевой отверткой извлекаем стопорную шайбу и извлекаем педаль;
  • От нее отсоединяется трос, достаточно просто его сместить в сторону;
  • В салоне откручиваем гайку на 8, крепящую верхнюю часть кожуха троса. Трос извлекается в салон через отверстие;
  • Сборка производится в обратном порядке. Желательно все закручивающиеся детали, а также поводок троса смазать, например, литолом.

Когда тросик газа нуждается в замене

Как определить момент, когда трос заслонки дросселя ВАЗ-2110 требует замены? Специалисты рекомендуют обращать внимание на следующие моменты в работе этой детали транспортного средства:

нет возможности произвести регуляцию привода дроссельной заслонки;
нажимая педаль акселератора, заслонка не может открываться и закрываться в полном объеме;
металлическая часть тросика начала «лохматиться» (это можно заметить зрительно при проверке внутренних деталей автомобиля);
при работе заслонки дросселя газовый трос постоянно заедает.

Если вы обнаружили в работе своего транспортного средства одну из названых проблем, то нужно незамедлительно купить новый тросик для заслонки дросселя и произвести его замену.

Проблемы сцепления ВАЗ 2110 и откуда они берутся

Конструкция имеет ряд недостатков. Трос привода имеет свойство растягиваться, фрикционные накладки истираются. Неизбежные процессы приводят к появлению поломок, отказов, что провоцирует необходимость регулировки устройства.

Пробуксовка сцепления

Проскальзывание диска нередко происходит ввиду его износа. Тонкая настройка привода не дает деталям плотно смыкаться, что и вызывает пробуксовку. Явным признаком подобного является затруднение переключения передач, снижение динамики автомобиля.

Рывки при старте

Следующий явный признак поломки – рывки при резком ускорении. Здесь корень проблемы может скрываться в износе фрикциона, разбалтывании выжимного, растяжении троса.

Наблюдается повышенный шум

Обычно езда на автомобиле сопровождается повышенным шумом по причинам.

  1. Износ выжимного. Устройство может сильно шуметь при переключении передач.
  2. Хруст при попытке воткнуть положение на КПП. Здесь причиной является неполное размыкание диска с корзиной. Механизм не разъединяется и нагрузка на коробку передач частично передается. Если пытаться вбить рычаг в таком положении – можно повредить шестерни.

Не полностью выключаемое сцепление

Стандартная проблема, при которой усложняется включение передач. Фрикционный диск не выходит из зацепления, что провоцирует сложности во время эксплуатации. Рычаг КПП при этом, может отказываться заходить в позицию.

Ход педали

С этого начинается весь процесс. В заводском руководстве указано, что нормальный ход составляет около 13 сантиметров.


Гайка и контргайка

Но с течением времени параметр увеличивается, поскольку накладка ведомого диска изнашивается.Это ведет к тому, что педаль немного поднимается. Замерить показатель не сложно.

  1. Откройте дверь, ведущую к водительскому месту в салоне.
  2. Присядьте, чтобы оказаться возле педалей.
  3. В коврик под педалью уприте обычную линейку, расположив ее перпендикулярно относительно педали сцепления.
  4. Замерьте расстояние от коврика до крайней точки педали, то есть максимальное расстояние.
  5. Если показатель составляет 16 сантиметров и больше, это говорит о срочной необходимости проведения настройки.

Что делать?

Итак, у вас упала или буксует педаль, что же делать в таких случаях? Другого выхода, кроме как решать проблему, у вас нет. У вас есть два варианта: обратиться за помощью к профессионалам и отвалить денег на СТО либо взять инициативу в свои руки и самостоятельно устранить неисправность. Далее мы расскажем вам, как сделать это самостоятельно.

Очистка элементов системы от замасливания

В первую очередь необходимо отключить аккумуляторную батарею, поскольку для очистки маховика и прочих элементов системы нужно будет производить демонтаж коробки передач. А так как при демонтаже коробки нужно будет отсоединить электрические разъемы, аккумулятор следует отключить. Демонтируйте КПП. Если у вас нет для этого достаточно опыта и знаний, то лучше обратитесь за помощью на СТО. Далее, вам нужно открутить винты, которые крепят маховик. Постарайтесь удержать его от проворачивания, когда будете откручивать винты. Демонтируйте маховик и произведите его очистку при помощи уайт-спирита или ацетона. Также для этих целей можно использовать бензин. Аналогичные действия проделайте с нажимным и ведомым диском, если эти компоненты замаслены. Перед непосредственной установкой очищенные элементы необходимо насухо протереть

Обратите внимание: если ведомый вал слишком замаслен, то целесообразней будет произвести его замену, поскольку на практике очистка элемента редко помогает. Также необходимо ликвидировать причину замасливания

В автомобилях ВАЗ 2110 течь масла может произойти через сальники коробки переключения скоростей либо двигателя. Соберите все в обратной последовательности.

Замена сцепления

Одной из причин, по которой провалилась педаль, может стать неработоспособность сцепления.

  1. После демонтажа КПП при помощи гаечного ключа вам потребуется открутить шесть болтов, которые крепят кожух сцепления к маховику. Если у вас возникли трудности с откручиванием винтов, простучите их головки молотком. Винты нужно откручивать равномерно, а не поочередно.
  2. Сделав это, можно демонтировать ведомый и ведущий валы. Если на этих элементах вы увидели механические повреждения то, по всей видимости, сцепление буксует именно из-за этого. Вам нужно поменять диски.
  3. Установите новый механизм. При этом ведомый вал должен быть установлен выступающей стороной к ведущему шкиву. Монтируйте центрирующую оправку.
  4. Введите оправу в отверстие коленвала. В таком положении вам необходимо закрепить ведущий шкив устройства. Опять же, это следует делать равномерно, затягивая винты по одному обороту, а не по очереди.

Замена привода и регулировка

  1. Если в вашем ВАЗ 2110 педаль провалилась или буксует, то одной из наиболее распространенных причин для этого может быть вышедший из строя тросик. Для замены тросика нужно демонтировать его из места установки, а именно кронштейна, который установлен непосредственно на коробке передач.
  2. Открутите гайки, которые крепят тросик в кронштейне. Для этого вам потребуются гаечные ключи на 2 и 19. Ослабьте болты и демонтируйте одну часть троса из места установки. После этого ее необходимо вывести из зацепления вилки, которая включает сцепление.
  3. Теперь трос необходимо отключить от педали. Откройте капот, и найдите кожух тросика, который находится рядом с вакуумным гидроусилителем тормозов. Кожух необходимо снять, но перед этим открутите отверткой с крестовым наконечником болт крепления. Далее, подденьте отверткой и демонтируйте стопорную скобу. После этого тросик можно демонтировать.
  4. Произведите визуальный осмотр втулки, на которую надевается тросик. В случае повышенного износа данный компонент необходимо заменить. Не забудьте смазать поводок нового тросика, а также место соединения его с педалью смазкой. Для этого можно использовать традиционную «Литол-24».
  5. Теперь нужно отрегулировать тросик. Для этого возьмите линейку и, подставив ее к педали, установите перпендикулярно в пол. Замерьте по линейке расстояние от пола до педали. Если оно более 16 см, то трос нужно отрегулировать.
  6. Под капотом ослабьте контрольную гайку на конце тросика. Здесь же находится и регулировочная гайка. Вам нужно вращать ее до тех пор, пока полный ход педали не будет превышать 13 сантиметров. 12-13 см – это оптимальный полный ход для педали сцепления ВАЗ 2110.
  7. Сядьте на место водителя и несколько раз нажмите на акселератор до упора, после чего опять произведите замер. При необходимости – отрегулируйте его опять. Затяните контрольную гайку и сдвиньте до конца резиновую ограничительную втулку.

Настраиваем привод узла управления крутящим моментом

Критерием для контрольной операции регулировки сцепления на автомобиле ВАЗ 2110 является ход соответствующей педали, который определяется расстоянием от коврика до стационарного положения рычага. Процесс оправдает старания владельца, если придерживаться следующей методики:

  • в подкапотном пространстве ослабить контргайку нижнего наконечника троса;
  • вращая регулировочную деталь добиться величины контрольного параметра (хода) 125 – 130 мм;
  • провести испытание, состоящее из трех последовательных нажатий на рычаг;
  • вновь снять показания величины расстояния;
  • при соответствии последнего замера требуемому диапазону, завернуть контргайку.

Провести процесс наладки привода сцепления на «десятке» способен даже вчерашний ученик автошколы. Изложенная выше последовательность, при строгом ее соблюдении, исключит совершение ошибок. Минимум переходов и требуемого инструмента относят операцию к рангу легких.

А здесь у нас полезное видео по теме:

Закатываем рукава: регулировка газораспределительного механизма на LADA 2110

Любая машина состоит из множества деталей, которые имеют свойство изнашиваться и пластически деформироваться. Книга по сервисному обслуживанию любого автомобиля предусматривает перечень всех необходимых регулировочных операций некоторых узлов. Срок их обслуживания указан либо величиной времени,

Технология замены привода вспомогательных агрегатов на Lada Kalina

Отечественный автопром продолжает прогрессировать – АвтоВАЗ представил новое поколение Lada Kalina. Модель оборудована автоматической коробкой передач Jatco и улучшенной системой вентиляции и отопления.

Когда приходится менять сцепление. Что говорят автолюбители о комплекте Kraft

Сразу и не скажешь, когда же появилась фрикционная муфта в том виде, в котором мы ее знаем. Но точно можно заявить, что это наиболее консервативный узел автомобиля, даже после многочисленных экспериментов, его конструкция мало чем изменилась со времен Карла Бенца.

Обслуживание и определение неисправностей коробки скоростей ВАЗ 2110

На протяжении всего периода серийного выпуска «десятки» конструкция ее пятиступенчатой МКПП постоянно модернизировалась, использовались разные передаточные числа главной передачи.

Как правильно и быстро снять коробку передач у ВАЗ 2109 — полезные советы для начинающих

С такой проблемой, как снятие коробки передач ВАЗ 2109, встречается практически каждый владелец автомобиля.

голоса

Рейтинг статьи

Сцепление на ВАЗ-2112

Так выглядит схема сцепления ВАЗ-2112 в разборе.

Сцепление на любом автомобиле, в том числе и на ВАЗ-2112 играет очень важную роль. Так, без его участия было бы просто невозможно передать крутящий момент от двигателя к коробке переключения передач.

The following two tabs change content below.

Об эксперте:

Fan-avto

Всю мою жизнь меня окружали автомобили! Сначала в деревне я уже в первом классе носился на тракторе по полям, потом была ЯВА, после копейка. Теперь я студент третьего курса “политеха” на автомобильном факультете. Подрабатываю автослесарем, помогаю ремонтировать автомобили всем своим знакомым.

Из-за того, что на этот элемент приходится большая нагрузка, его абсолютно точно можно назвать расходным материалом, потому, что его основные элементы при сильном износе требует немедленной замены.

Видео о замене сцепления на ВАЗ семейства 2110-2112

Каким-либо образом повлиять на состояние сцепления невозможно, и контролировать его состояние визуально также нельзя, поэтому его неисправности проявятся только тогда, когда один из элементов начнёт выходить из строя.

Инструмент для выполнения работ по замене

Для того, чтобы работы было выполнить проще, необходимо заранее подготовить весь инструмент.

  • Смотровая яма или подъёмник.
  • Домкрат.
  • Противооткатные упоры.
  • Набор торцевых ключей.
  • Монтировка или трубка удлинитель.

Пошаговый порядок работ

Замена сцепления без снятия коробки передач

Когда сцепление демонтировано, продолжаем работы:

  1. При помощи накидного ключа откручиваем болты, крепящие кожух сцепления.

  2. Для того, чтобы их легче было вывернуть со своего места, необходимо воспользоваться ключом на «8».

  3. Эти болты необходимо выкручивать так равномерно, насколько это возможно, чтобы кожух не деформировался.
  4. Далее снимаем корзину и диск сцепления.

  5. Осматриваем и при необходимости демонтируем выжимной подшипник.

  6. Визуально оцениваем общее состояние, а также ведущего и ведомого диска в частности.
  7. В зависимости от того, на каком из элементов обнаружена неисправность меняем их на новые. Также возможна замена сцепления сразу в сборе.

  8. В процессе монтажа на место сцепления, ведомый диск ставим выступающей стороной в направлении ведущего диска.
  9. Далее, вставляем центрирующую оправку на место фиксации. Это необходимо для того, чтобы он чётко встал по самому центру маховика, иначе если он сместится, коробка переключения передач просто не встанет на своё место ввиду недостаточного места для первичного вала.

  10. После этого вставляем оправку в коленчатый вал, далее устанавливаем ведущий диск.
  11. Монтируем корзину сцепления и равномерно по кругу затягиваем все болты.
  12. Когда все болты затянуты, вытаскиваем оправку.
  13. После этого, коробку переключения передач ставим на место, предварительно смазав шлицы его первичного вала.

Инструкция по регулировке

Автомобиль Лада Приора оснащен тросом привода сцепления, имеющим храповый механизм. Трос является беззазорным и не требует регулировки, но производители рекомендуют ее проводить при каждом техобслуживании.

Троса сцепления

Для регулировки троса на Лада Приора нужно приготовить отвертку и линейку. Далее процедура состоит из следующих этапов:

  1. Для выполнения работ необходимо открыть капот.

Моторный отсек Лады Приоры Сначала следует отключить датчик массового расхода воздуха и снять воздушный фильтр.

Моторный отсек без воздушного фильтра

После этого будет виден трос, на конце которого находится пластиковый зажим. Перед регулировкой необходимо установить трос в исходное положение: преодолевая сопротивление пружины, зажим тросика продвинуть вперед до упора по направлению движения автомобиля. Этот зажим следует потянуть на себя и замерить расстояние между ним и вилкой, оно должно быть 27 мм.

Замеряем расстояние с помощью линейки

Регулируется расстояние путем проворачивания наконечника против часовой стрелки. Таким образом, можно добиться увеличения расстояния. Крутим зажим до тех пор, пока расстояние не будет равно 27 мм. Здесь очень важна точность. Теперь можно отпустить тросик и посадить его в вилку. После выполненных действий, нужно сесть за руль и отжать педаль три раза до упора. Затем снова требуется замерить расстояние, оно должно точно равняться 27 мм, иначе регулируем, пока не будет достигнуто нужное расстояние. Далее следует ввести наконечник в паз вилки механизма и отпустить его. Благодаря пружине зажим поводок наконечника устанавливается без зазора. Отрегулировав трос нужно все вернуть на место, завести двигатель и проверить работу механизма.

После регулировки исчезают щелчки,мягче работает педаль привода механизма выключения сцепления.

Педали сцепления

При большом ходе педали сцепления (ПС) происходит не полное выключение сцепления, поэтому оно все равно соприкасается с маховиком силового агрегата. При малом ходе не включается до конца ведомый диск, что приводит к пробуксовке и потере крутящего момента.

Измерять ход педали стоит при возникновении следующих симптомов:

появляются рывки при начале движения; шум и удары при включении передачи; западает педаль.

Описанные симптомы говорят о том, что требуется регулировка механизма. Его работу на Приоре можно продиагностировать самостоятельно. Для этого следует завести мотор, медленно отпустить ПС и начать движение. Если при отпускании ПС автомобиль сразу начал двигаться, это означает, что отсутствует свободный ход. Если авто не сдвинулось с места даже при полностью отпущенной педали, значит ее ход превышает норму. ПС должна находиться на одном уровне с педалью тормоза. В этом случае ее полный ход будет находится в пределах 125-135 мм. Возможны колебания до 160 мм.

Замеряем свободный ход педали

При регулировке следует ослабить первую регулировочную контргайку тросика, расположенную в отсеке двигателя на кронштейне.

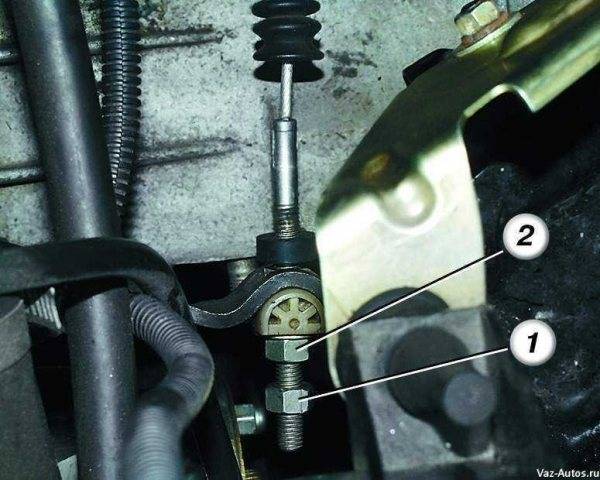

Контргайки для регулировки свободного хода

Путем подкручивания второй контргайки регулируется расстояние и ход ПС. Таким образом, достигается нужный результат. После завершения процедуры затягивается первая контргайка.

Если отрегулировать так, что педаль тормоза будет находится выше ПС, то схватывание будет едва педаль оторвется от пола. Если ниже — схватываться будет почти у самого конца. При слишком высоко расположенной ПС быстрее изнашивается корзина. Идеальный вариант — педаль тормоза и сцепления должны находиться на одном уровне.

Для того, чтобы продлить срок службы любого механизма, следует аккуратно пользоваться. Не стоит постоянно держать ногу на ПС, лучше поставить ее слева на полу. При каждом техосмотре Лада Приора рекомендуется контролировать свободный ход ПС и четкость переключения передач и при необходимости выполнять регулировку.
