Необходимость и порядок регулировки ручного тормоза на Сузуки Гранд Витара

Порядок проведения работ по натяжке троса

Для этого заранее готовятся инструменты:

домкрат;
набор рожковых ключей;
вороток;
перчатки;
домкрат.

Лучше иметь под рукой телескопический домкрат, но при его отсутствии достаточно будет и реечного механизма. Перед началом работы следует убедиться в исправности рычага, держателя и троса. Проверить что в тормозной системе нет воздуха.

Алгоритм для версии с задними барабанными тормозами

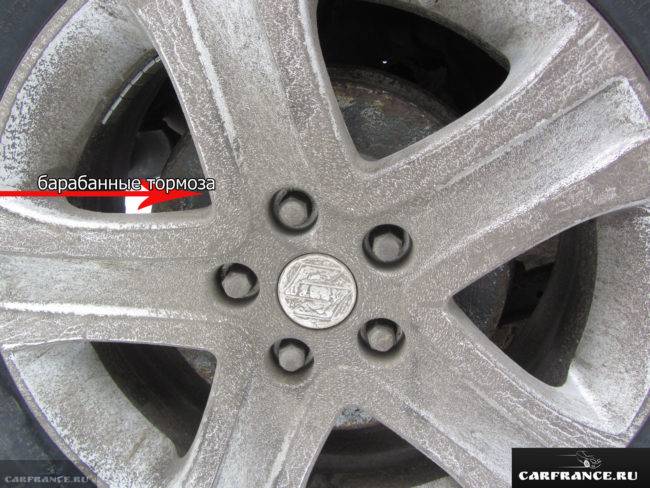

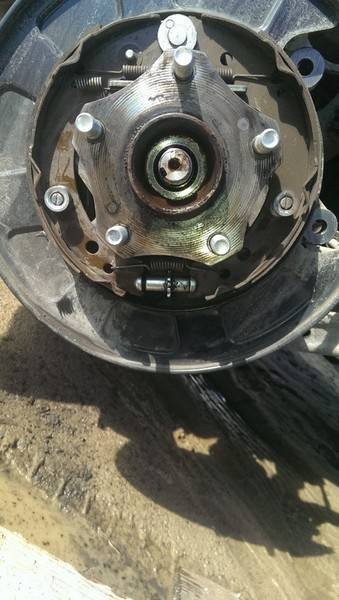

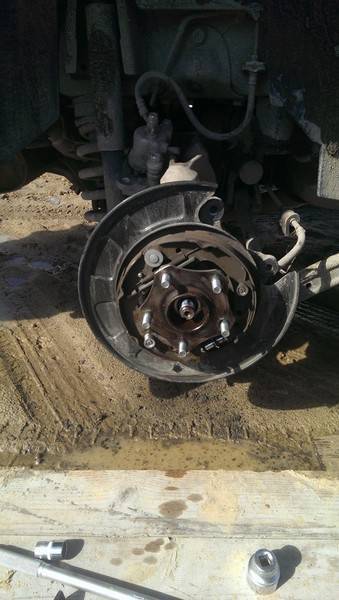

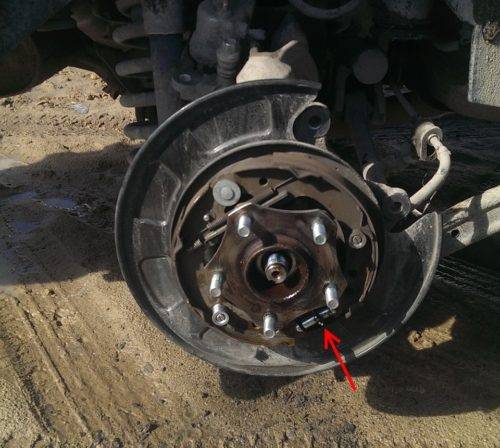

Так выглядят барабанные тормоза. На фото автомобиль редакции 2006 года выпуска.

Рычаг ручного тормоза полностью отпускается. Одновременно ведётся резкое нажатие несколько раз на тормозную педаль. При этом происходит автоматическое выставление зазоров между колодками и барабаном. После этого ручник несколько раз поднимается и опускается вверх и вниз.

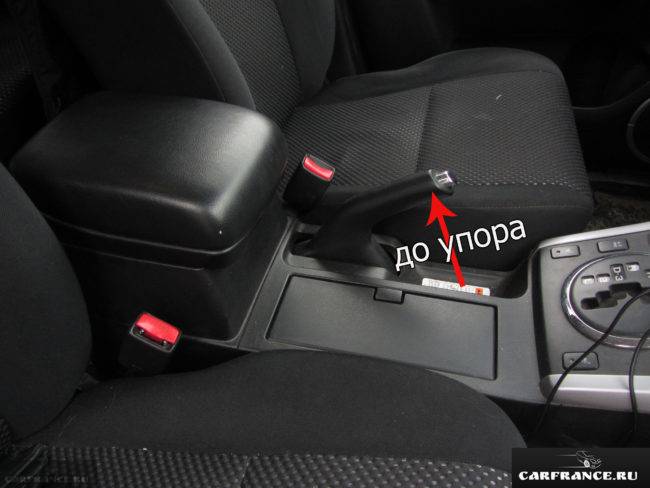

Затем рычаг натягивается верх до упора и ведётся проверка системы. Если количество щелчков достигло величины 10–11, то это норма и регулировка не требуется. В противном случае работу следует продолжать.

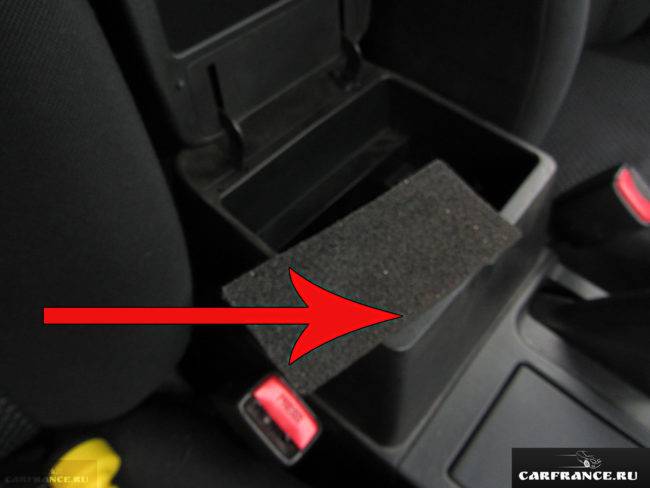

Узел натяжения троса находится в салоне автомобиля под кожухом центрального подлокотника.

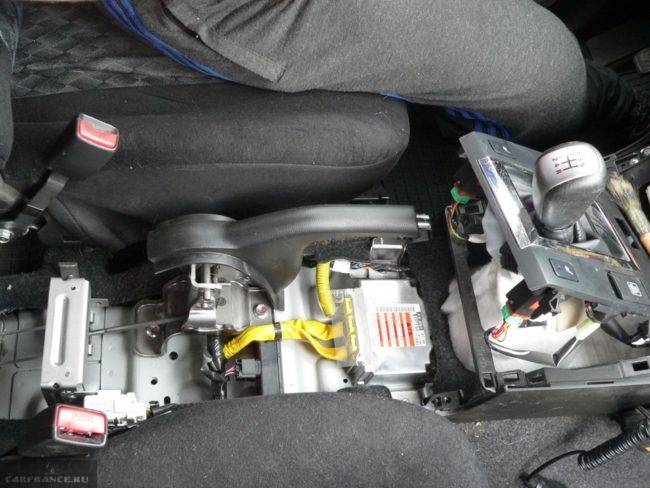

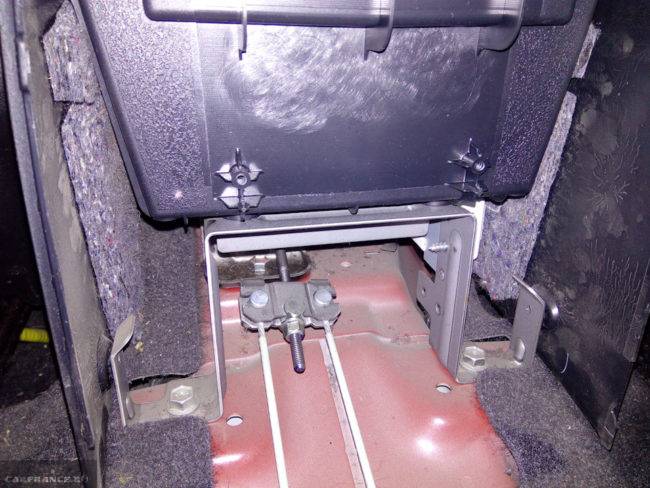

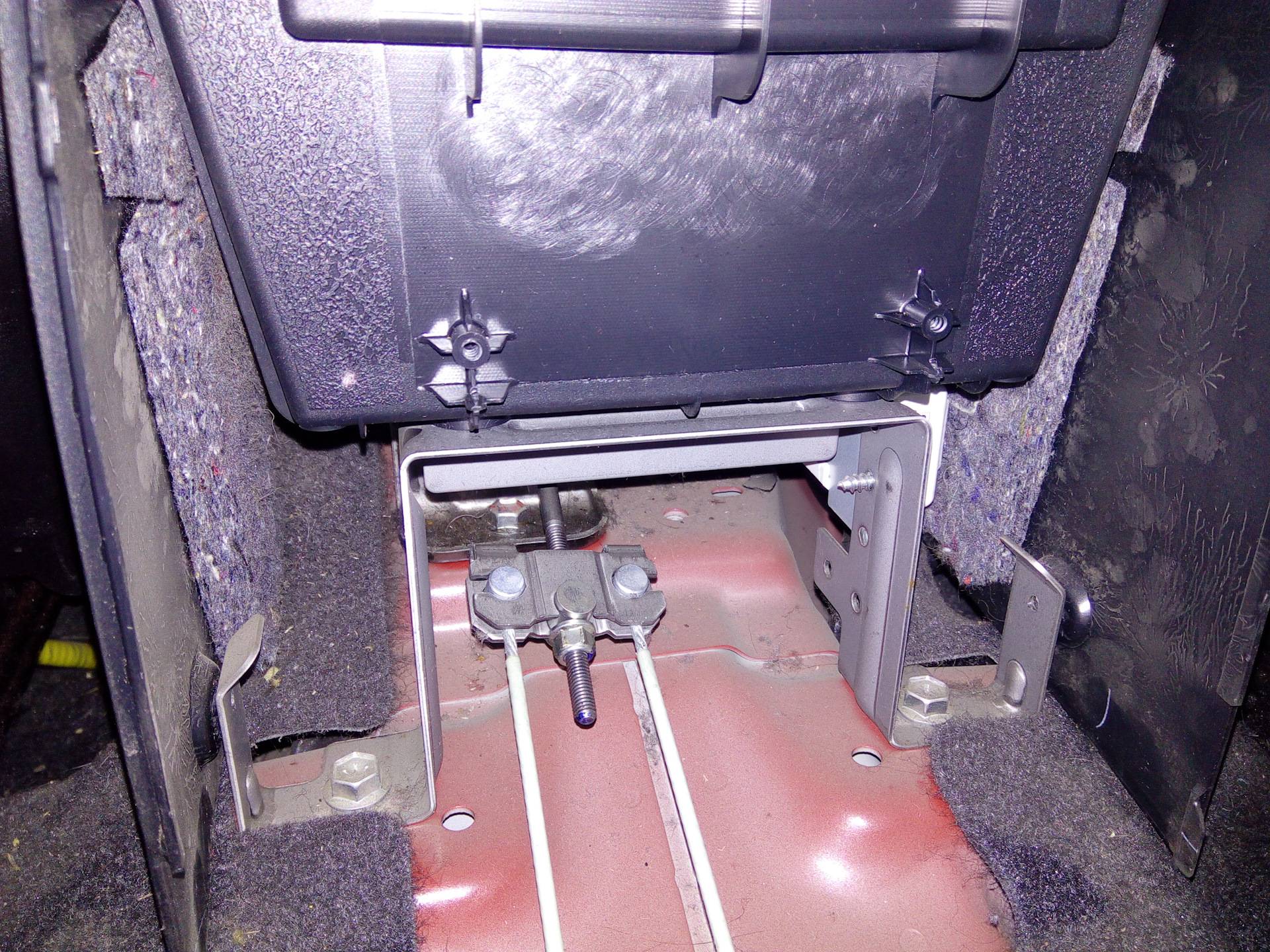

Под этим кожухом спрятан трос ручного тормоза.

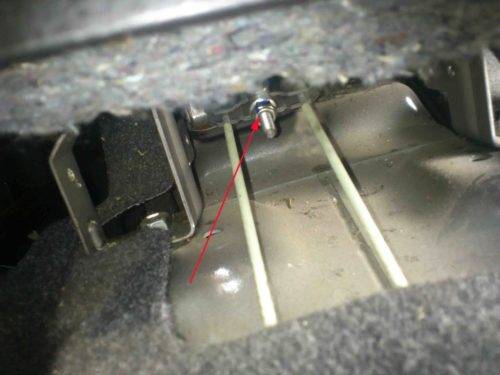

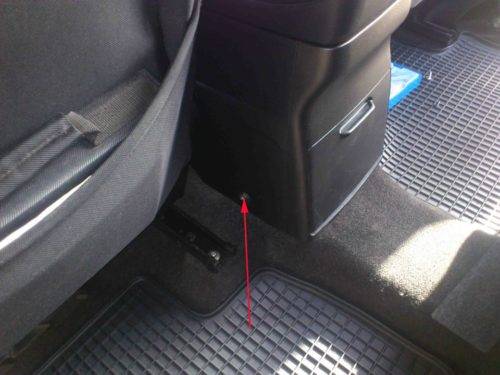

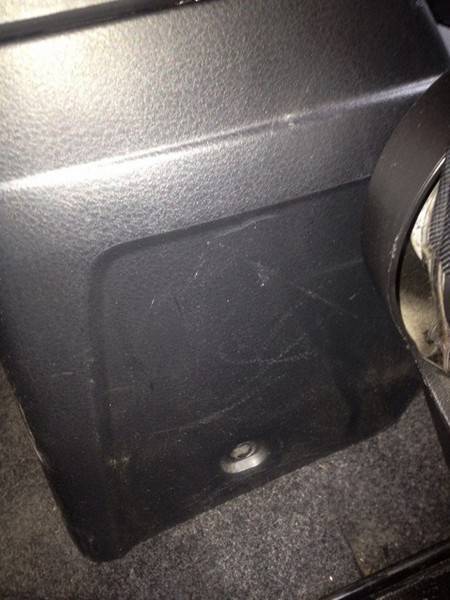

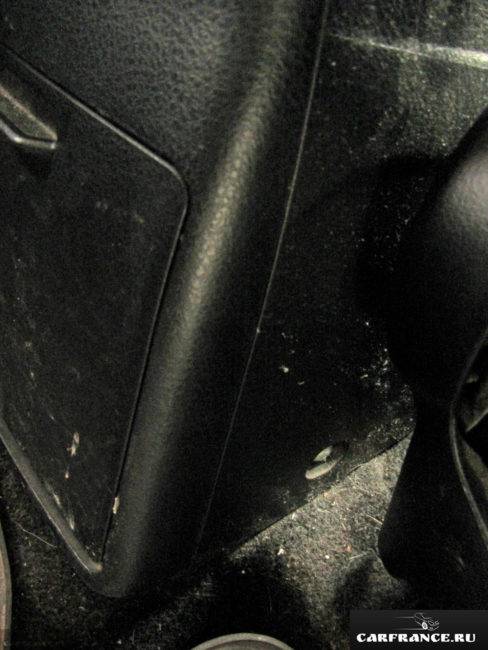

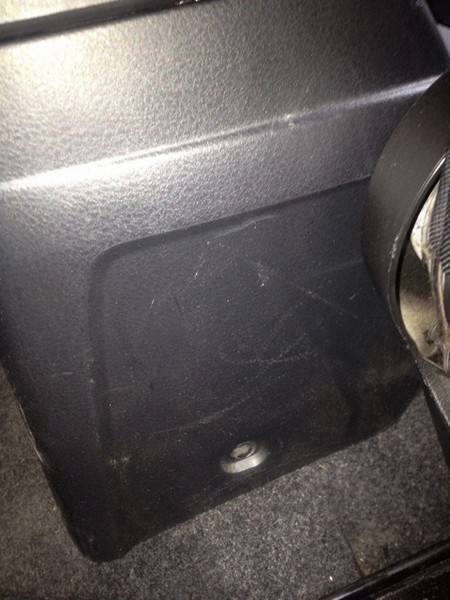

Для доступа к болтам, необходимо извлечь ворсовый коврик.

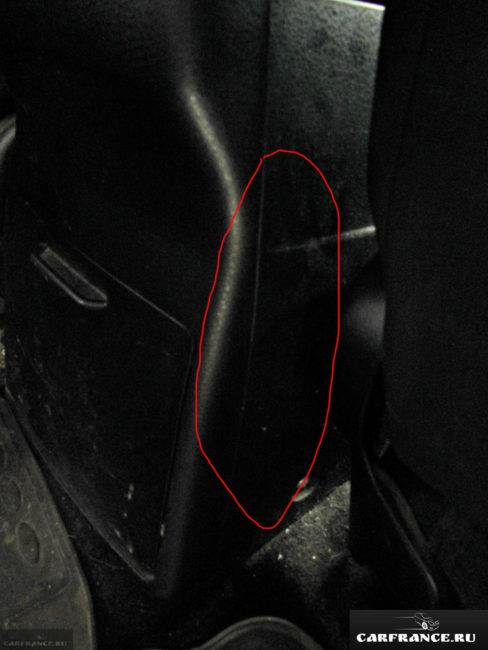

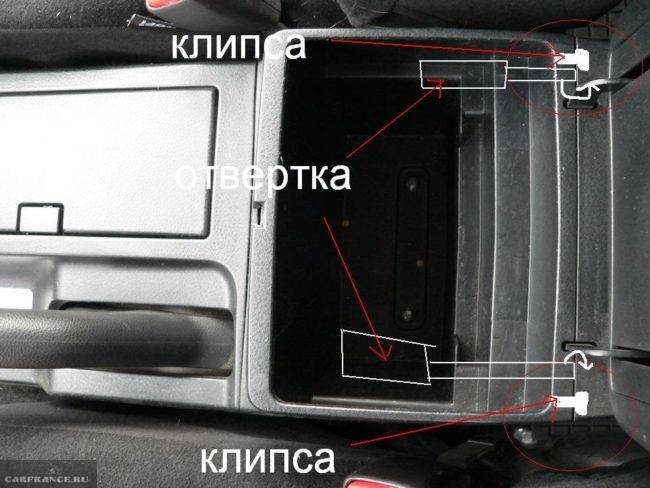

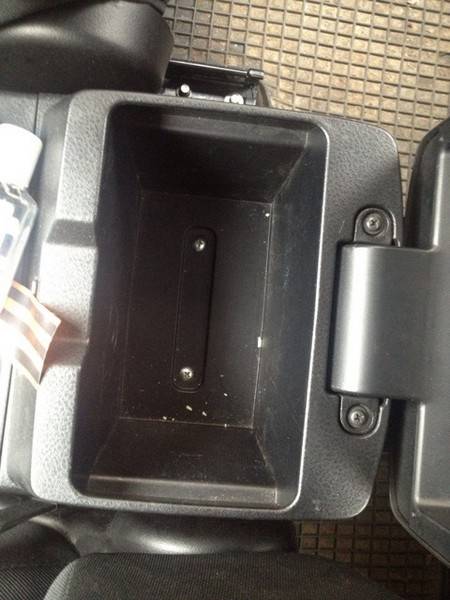

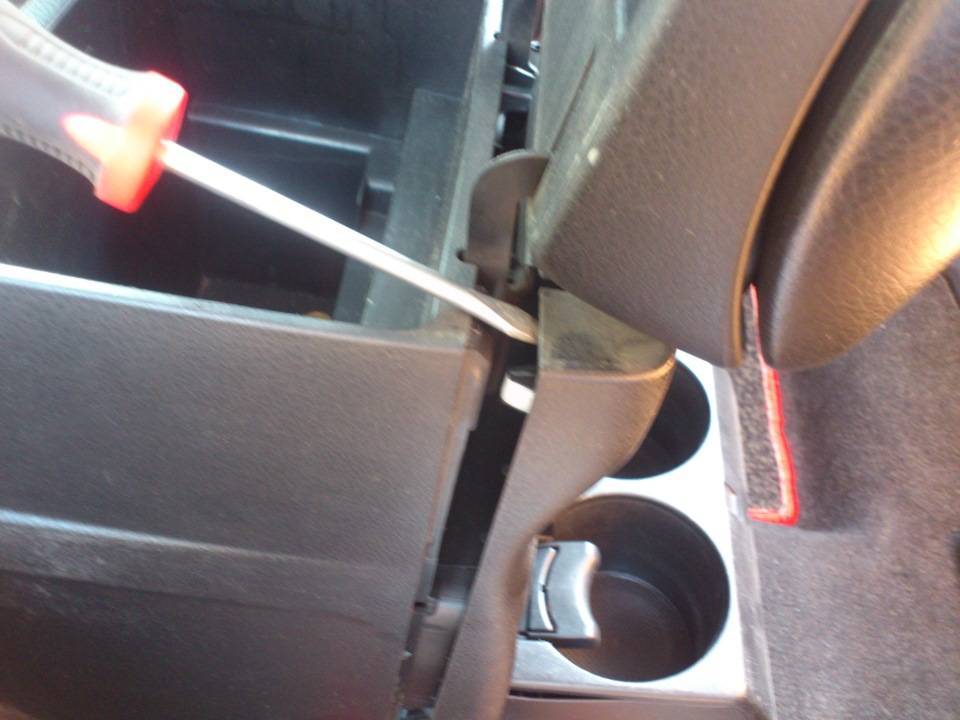

Открываем подстаканники, вставляем отвертку с тряпкой в щель и поворачиваем так, чтобы вышли клипсы.

Чтобы ушки выскочили, нужно поддавить отверткой в щель.

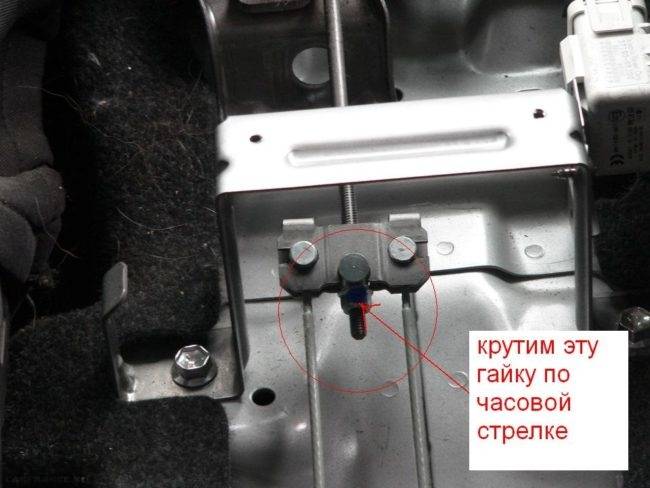

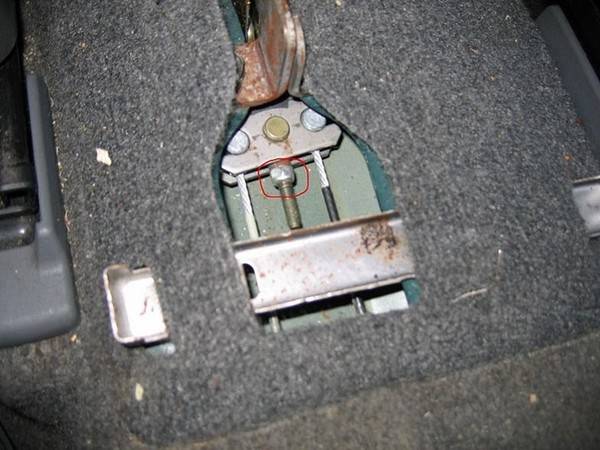

Видим заветную гайку регулировки.

Торс натягивается поворотом гайки по часовой стрелке.

При снятии задней крышки существует риск повреждения пластиковых клипс. Как этого избежать? Можно полностью разобрать подлокотник:

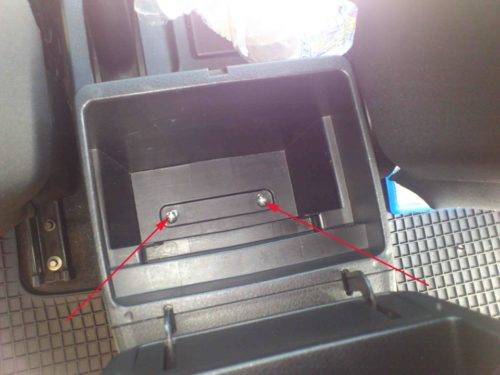

Придется снять декоративные накладки и панель с кнопками.

А можно лишь приподнять подлокотник, но крутить гайку будет неудобно:

Алгоритм для версии с задними дисковыми тормозами

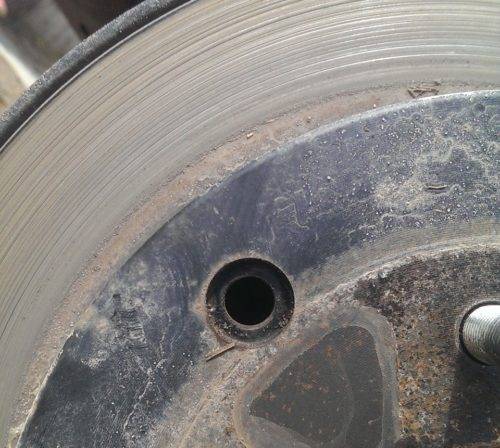

Не потеряйте заглушку ступицы.

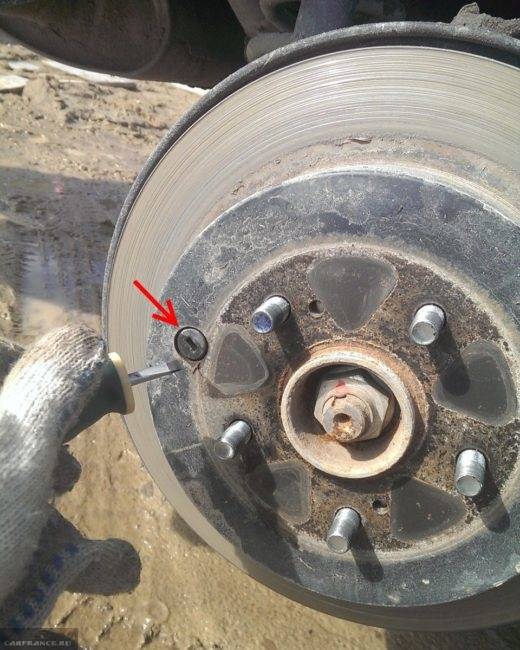

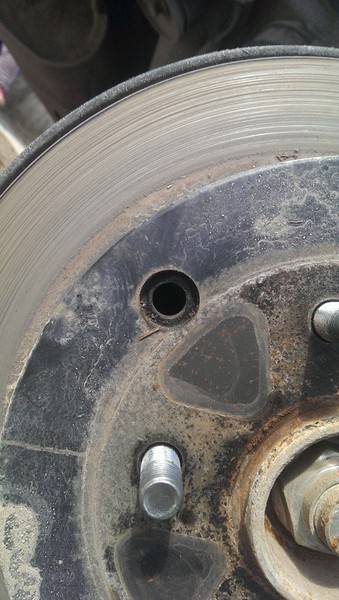

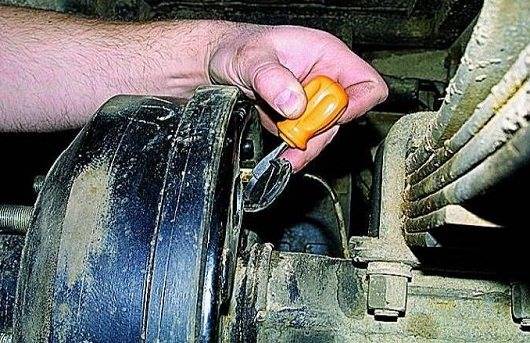

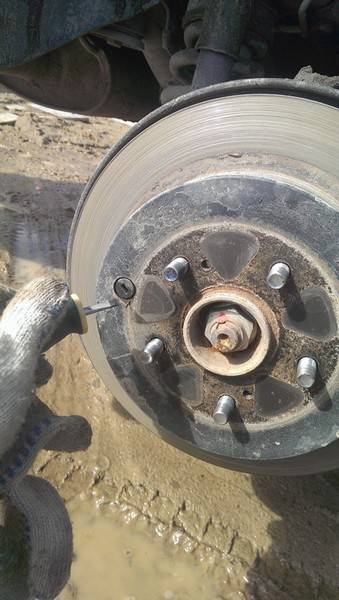

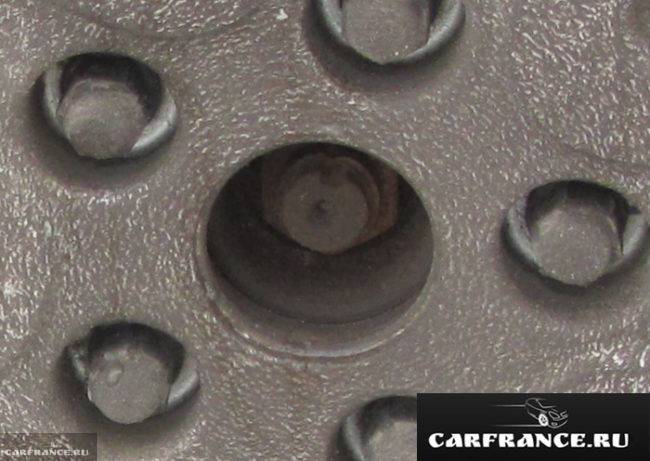

С помощью отвертки извлекается резиновая заглушка.

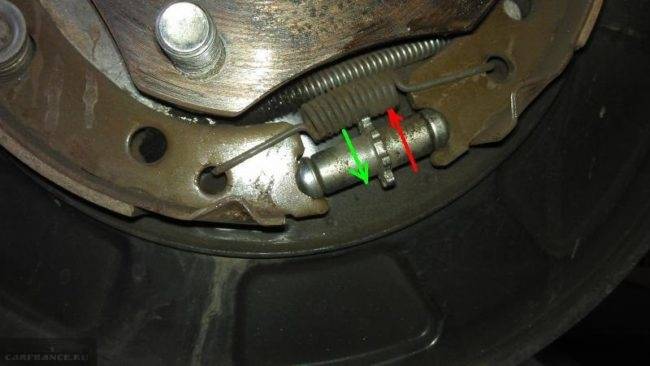

При вращении по зеленой стрелке болт выкручивается и раздвигает колодки, по красной – колодки сдвигаются.

Стояночный тормоз

a – для пятидверного кузова

в – для трехдверного кузова

T: верхняя часть кузова

F: передняя часть кузова

R: правый борт кузова

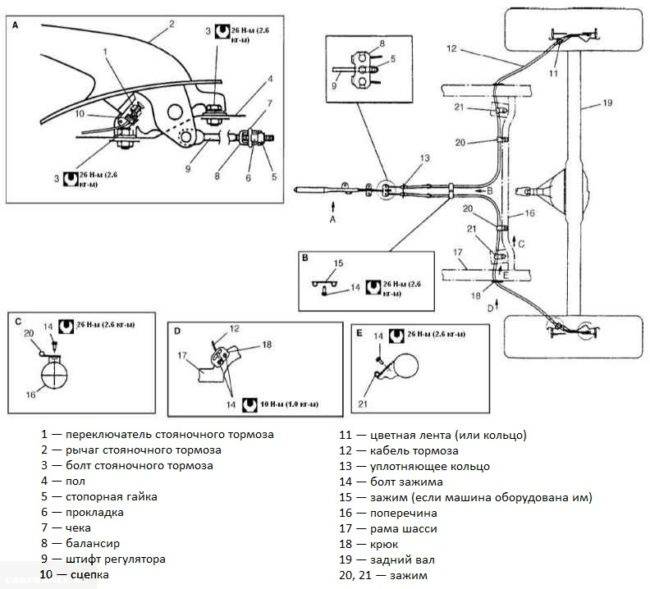

Рычаг стояночного тормоза в сборе
Болт рычага стояночного тормоза
Уравнитель
Кронштейн троса стояночного тормоза
Болт крепления кронштейна
Гайка крепления стояночного тормоза
Тормозной щиток
Разводной рычаг колодок
Гайка зажима троса стояночного тормоза
Болт зажима троса стояночного тормоза
Болт крюка троса
Регулировочная гайка

Проверка и регулировка стояночного тормоза

Проверка

Поднять рычаг стояночного тормоза с усилием 200 Н в крайнее положение.

Поднимая рычаг, подсчитать сколько будет щелчков. При правильной регулировке их должно быть 5 – 7. Проверить, что оба задних колеса заблокированы.

Если количество щелчков до полной блокировки колес не соответствует норме, необходимо произвести регулировку стояночного тормоза.

Примечание:

Проверить зубцы трещотки на наличие чрезмерного износа. При обнаружении каких-либо повреждений, заменить рычаг стояночного тормоза в сборе.

Регулировка

Примечание:

Перед началом регулировки, убедиться, что все ниже перечисленные условия соблюдены:

Регулировка ручного тормоза на Газели

Но бывают случаи, когда профессиональный ремонт недоступен, и работу произвести нужно самостоятельно, поэтому нужно знать, как отрегулировать ручник на «Газели». Эта операция нужна в следующих случаях:

1. Рычаг движется более, нежели на 15 зубцов (это можно определить по характерным щелчкам).

2. Поломка элементов частей тормозного механизма.

Регулировка ручного тормоза на газели производится в несколько этапов.

Рычаг ручника нужно зафиксировать в предельном положении внизу.
Чтобы получить возможность ремонтировать тормозной механизм, нужно снять заглушки (это можно сделать отверткой).
Затем нужно на 2 щелчка отпустить гайку эксцентрика.
После этого раздвигаются тормозные колодки до заторможения барабана. Потом болт нужно провернуть в противоположном направлении, чтобы тормозные колодки двигались против вращения барабана.

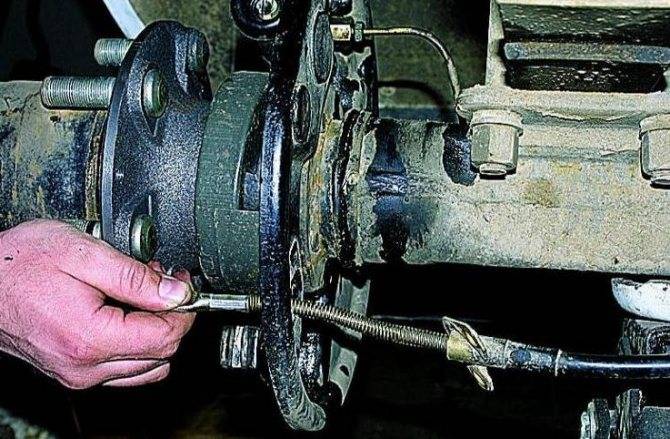

Проконтролировать весь процесс можно сквозь смотровые окна, которые находятся внизу тормозного щита.
После этого нужно затянуть гайку эксцентрика, главное – не провернуть эксцентрик. Так регулируется ручной тормоз с другого бока машины.
В конце возвращают на место пластмассовые заглушки. Теперь уравнитель устанавливают под углом 90 относительно оси машины, для чего нужно ослабить крепежные гайки. Затем фиксируют его контргайками.
После этого ручник на «Газели» нужно установить в положении «1 щелчок». Поворачивая гайку заднего конца, смещают трос до торможения свободного хода колеса. Потом затягиваются фиксирующие гайки и отключается ручник.

Принцип работы ручного тормоза на Сузуки Гранд Витара

Устройство является остаточной тормозной системой автомобиля Suzuki Grand Vitara.

Чтобы понять, как затянуть ручник на автомобиле Сузуки, нужно иметь представление о его конструкции. Устройство состоит из трех компонентов:

Система наведения. Эту функцию в автомобиле выполняет трос. Этот элемент действует непосредственно на заклинивание колес. Коромысло внизу равномерно распределяет напряжение по разным сторонам.
Тросы стояночного тормоза проходят под днищем автомобиля.
Исполнительная часть. Это роль тормозных колодок.
Система контроля. Это храповой рычаг, который отвечает за натяжение троса.

Ход рычага стояночного тормоза («а»): 5-7 зубцов.

Ремонт своими руками. Замена задних тормозных колодок барабана Suzuki Grand Vitara

В период эксплуатации, на внутренней рабочей поверхности барабана, образуется выработка от трения колодок в виде кромки. Колодки в неё упираются и снятие барабана становится очень проблематичным. Если честно, я не очень люблю в таких ситуациях идти в салон, снимать пластик с ручника, отпускать его, чтоб свести колодки, а потом еще пол дня его настраивать. Мне гораздо проще выстучать его с обратной стороны молотком, уперев в край барабана деревянный брусок, ибо можно отколоть край барабана. Если же и молоток не помогает, то придётся идти отпускать ручник. Стянув барабан, очистите всё от пыли и грязи сжатым воздухом. Если переживаете при установке новых колодок, что-то поставить не так, сделайте фотографию. Не скрою, сам так же делаю, если за что-то берусь первый раз и не хватает своей памяти.

Первым делом снимаем «солдатиков» (1), нажав на стопорную пластину и прокрутив штифт так, чтобы его конец совместился с отверстием в пластине, и тогда пластину можно будет достать. После солдатиков, снимаете нижнюю пружину (2), ухватившись за неё пассатижами. И при помощи пассатижей, снимаете с проушины разводной планки, трос ручника (3). Теперь взявшись за верхнюю часть колодок, где они упираются в рабочий тормозной цилиндр, раздвигаете их и вытаскиваете. Сложность составляет преодолеть сопротивление длинной пружины, скрепляющей обе колодки. Если вам тяжело — заранее снимите её.

Оставшееся у вас в руках разбираете: разводной механизм, лапку-стопор с пружинкой. Теперь смотрим. На правом заднем колесе у вас левая колодка с разводной планкой, соответственно на левом колесе, планка стоит на правой колодке. Как я уже говорил, планка крепится к колодке при помощи лепестковой шайбы.

Если вы хотите оставить старую, можно попробовать её аккуратно снять. Для этого хорошо очистите её от грязи и уперев острое зубило с разных сторон, простукивайте молотком, поддевая его и стягивая вверх. Главное, не торопитесь иначе либо лопнет сама шайба, либо отломается лепесток и придётся идти в магазин за новой. Переставляете планку на новую колодку и через наставку, молотком загоняете на ось планки шайбу. Всё готово.

Начинаем всё собирать обратно. Механизм регулировки состоит из цилиндрической трубки с внутренней резьбой, и упором в виде вилки. В неё вкручивается такой же упор в виде вилки с шестерней. Закручиваете его в трубку до конца, так как колодки стоят новые и нужно максимально свести механизм. На колодку с разводной планкой надеваете трос ручника и на обе колодки устанавливаете солдатиков. Надеваете нижнюю пружину, поправляете положение колодок: верхний упор в поршни рабочего цилиндра и сами колодки стоят как изначально немного под наклоном. Упираете разводной механизм, ставите сверху на шестерню лапку и натягиваете на неё пружинку. И самое неудобное — поставить большую поперечную пружину. Пассатижами сделать это достаточно сложно, поэтому попробуйте сделать это отвёрткой — вставляете её под углом в отверстие, где должна стоять пружина, зацепляетесь ей за отвёртку и используя её как рычаг натягиваете и зацепляете.

Осталось подстроить колодки под барабан. Сам барабан не должен свободно надеваться на колодки, а слегка за них зацепляться. Для этого, вы, вращая отверткой за шестерню разводного механизма, подстраиваете колодки как вам нужно. Вот и всё. Также проделываете и с другой стороной. Не забудьте перед выездом немного покачать педалью тормоза, чтобы колодки выбрали лишние зазоры и стали на свои места

Как пользоваться раздаткой на сузуки гранд витара?

Как пользоваться раздаточной коробкой на suzuki grand vitara?

Смотри, независимо от модификации твоей Сузуки Гранд Витара, на органах управления раздаткой, будь то рычаг или шайба, всегда указаны некоторые режимы: 2H, 4H, 4L, N, LOCK. По ним несложно догадаться, что LOCK – это жестко заблокированный межосевой дифференциал, N – нейтраль, H – повышенный ряд, L – пониженный, а 2 или 4 – количество ведущих (подключенных к приводу) колес. Так вот, посмотри на рычаг или шайбу переключения, чтобы понять в каких режимах может работать раздатка и как ею пользоваться. В старых Сузуки Гранд Витара с подключаемым полным приводом 4Н или 4L даже без слова LOCK – это уже жесткий режим, при котором межосевой дифференциал заблокирован. На Сузуки Гранд Витара поновее (кажется, с 2006-го года) реализована система с постоянным полным приводом, на котором блокировка подключается отдельно.

Запомни, нельзя пользоваться раздаткой и блокировать дифференциал на сухой или условно сухой дороге. Машина от этого будет ехать только хуже, а трансмиссия будет испытывать огромные нагрузки, которые вполне способны вывести ее из строя. Пользуйся раздаткой и подключай второй мост (на старых машинах) и/или блокировку (на старых и новых машинах) ПЕРЕД сложным участком (глубокий снег, грязь и т.п.). Как показывает практика, Suzuki Grand Vitara даже без манипуляций с раздаткой или на моноприводе способна легко преодолевать ходом относительно сложные участки. Что касается пониженного ряда раздатки, им нужно пользоваться или в откровенных дебрях, или под нагрузкой, где не хватает мощности на первой повышенной передаче. На понижайке машина будет ехать медленнее, но увереннее, крутящий момент на колесах будет выше.

Есть видео, как пользоваться раздаткой на suzuki grand vitara, правда на английском, но в принципе все понятно.

N нейтральное положение, используется для буксировки автомобиля, больше никогда.

4H прямая передача, полный привод 50 на 50. Вся мощность равномерно распределяется на переднюю и заднюю ось.

4H LOCK прямая передача с блокировкой центрального дифференциала , большее тяговое усилие на обе оси, используется на легком бездорожье (естественно тут тоже полный привод). Переходить с 4H на 4H LOCK можно на ходу до 60 км/ч или на остановленном авто. Точно также осуществляется обратный переход с 4H LOCK на 4H

4L LOCK пониженная передача с блокировкой дифференциала. Этот режим обеспечивает еще большее тяговое усилие чем 4H LOCK и низкий крутящий момент, используется на серьезном бездорожье и езде по резким подъемам и горным спускам (естественно тут тоже полный привод).

Переходить на 4L LOCK с 4H LOCK можно только на стоящем автомобиле! Переключите передачу в N и нажмите педаль тормоза и педаль сцепления (если ручная кпп), затем поверните переключатель, в положение 4L LOCK. Точно также осуществляется обратный переход с 4L LOCK на 4H LOCK.

Необходимость регулировки

По правилам, диагностику ручника следует проводить ежемесячно. Если же эксплуатация автомобиля интенсивная, то через каждые 30 тыс. пробега. При возникновении подозрений на признаки неисправности проверка делается ещё чаще. Процедура не представляет сложности. Наиболее удобных способа существует два:

Устанавливается автомобиль с выключенным двигателем на горке под уклоном. Стояночный тормоз ставится в среднее положение. Если машина не удерживается и начинает самостоятельное движение, следует потянуть рычаг до упора. Когда и это не даст результата, система нуждается в регулировке.

Работа стояночной тормозной системы проверяется в верхнем положении рычага.

Вытягиваем до упора. На предыдущей фотографии Гранд Витара первого поколения, на этой фотографии 2006 года выпуска.

Основные причины

Причины внеплановой регулировки заключаются в следующем:

недопустимая величина износа тормозных колодок;
зазор между барабаном и колодками превысил норму;
после проведения работ по замене тормозных колодок;
проводилась замена барабанов;
после проведения регулировки тормозных колодок;
была проведена замена троса.

Важно помнить, что в процессе движения проводить часто экстренное торможение ручником не рекомендуется. Его основная функция заключается не в этом

Частое злоупотребление таким манёвром приведёт к износу системы.

Замена тросов привода стояночного тормоза

При необходимости (коррозия, повреждение) заменяем тросы привода стояночного тормоза для чего:

— снимаем задние колеса;

— снимаем тормозные барабаны и колодки (см. Замена тормозного барабана и колодок задних колес).

Головкой «на 12» отворачиваем два болта крепления троса к тормозному щиту.

Вынимаем трос из отверстия в щите.

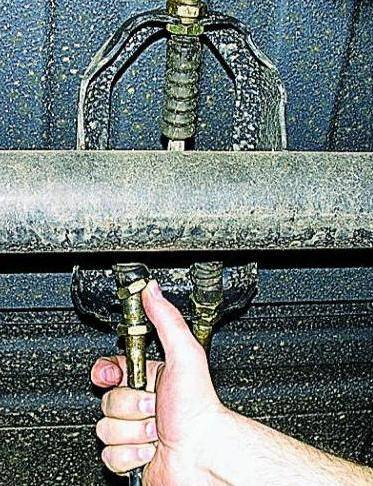

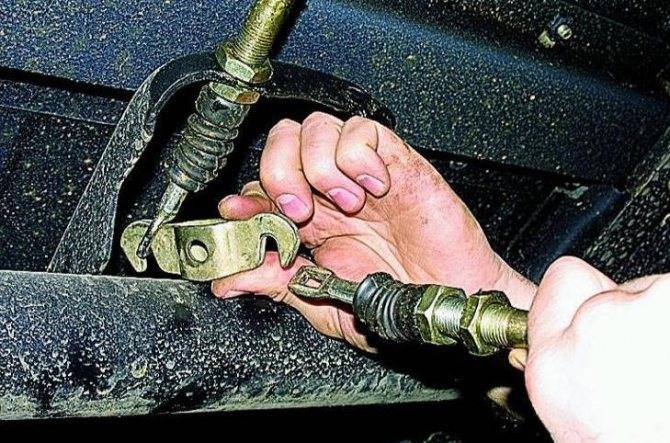

Двумя ключами «на 22» ослабляем затяжку регулировочных гаек наконечника троса.

Отворачиваем крайнюю гайку с резьбовой части наконечника.

Вынимаем трос из прорези в кронштейне.

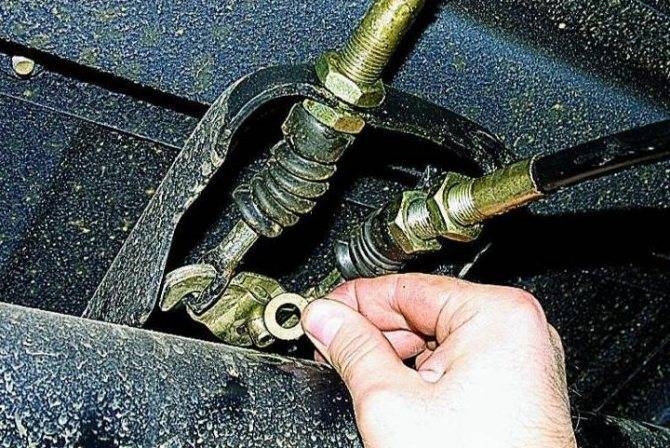

Плоскогубцами расшплинтовываем ось уравнителя

Снимаем шайбу

Вынимаем ось

Опустив, уравнитель вниз, снимаем с него трос. Аналогично отсоединяем второй трос

Устанавливаем тросы в обратной последовательности, после чего регулируем привод.

Вступление

Регулировка системы стояночного тормоза — необходимая процедура. Во время эксплуатации автомобиля все его узлы и агрегаты изнашиваются и постепенно выходят из строя. Тормозная система не исключение. Существует два пути решения проблемы. Можно обратиться за помощью к специалистам автосервиса, при этом сэкономив массу времени и сил. Второй вариант — отрегулировать ручник самостоятельно. Если лишних денег у вас нет или просто хочется попробовать свои сил — эта статья для вас. Мы расскажем о том, как подтянуть ручник на Ниссан Альмера Классик (Nissan Almera Classic).

В этой статье мы расскажем, как отрегулировать и отремонтировать ручной тормоз на Ниссан Альмера Н16

Проверка работы стояночного тормоза:

устанавливаем автомобиль под уклоном (20–25 градусов);
затягиваем рычаг (7–8 щелчков);
пробуем толкнуть машину (если покатилась, необходимо подтягивать тросик).

Как подтянуть ручник на Сузуки гранд витара видео

Как отрегулировать ручник на Сузуки Гранд витара года 2007.

Как подтянуть ручник на Сузуки Гранд Витара до 2005 г.в.

Как подтянуть ручник за 5 минут.

https://youtube.com/watch?v=zS3zzTKGXsw

Тормозная система Сузуки Гранд Витара и ее неисправности

Замена тормозных колодок, Suzuki Grand Vitara 2.0 АТ 2007

Тормозные колодки ручника — разблокировка

Suzuki Grand Vitara

Замена колодок перед и зад / Suzuki Grand Vitara

https://youtube.com/watch?v=-qtfXRS4AoU

регулировка ручника на дисковых тормозах.

Как подтянуть ручник не снимая тормозной диск и супорт

Также смотрите:

Объем бензобак на Сузуки свифт
Спальное место Suzuki sx4
Прокачка тормозов Сузуки лиана
Замена крестовины карданного вала Сузуки эскудо
Как переделать Suzuki df4 в df6
Электрическая схема Сузуки свифт
Suzuki vitara 2 0 16v 1998
Как снять бампера на Сузуки гранд витара
Оригинальные диски Suzuki grand vitara r18
Запчасти для Сузуки свифт 2011
Сальники на Suzuki gsr 600
Для чего румпель на Сузуки 40
Сузуки джимни устройство полного привода
Замена антифриза в Сузуки лиане
Японские грузовики Сузуки

Стояночный тормоз Suzuki Liana

Полезные советы по ремонту автомобилей своими руками . Рекомендации мастеров автосервисов и опытных авто владельцев . Полезные советы по ремонту автомобилей для простых водителей и профессионалов. Вся необходимая информацию о ремонте и техобслуживании вашего автомобиля доступна в электронных книгах и обычных печатных изданиях . Электронные руководства удобно использовать на компьютере , смартфоне или планшете . Они всегда будут у вас под рукой .

регулировка «ручника» ручного тормоза

ДЛЯ ТЕХ КТО ХОЧЕТ- Поддержать Канал: Карта сбербанка: 5336 6900 5730 9058.

Разборка Suzuki Liana (razborka-liana.ru): Как снять консоль между кресел на Suzuki Liana

Авторазборка Сузуки Лиана (razborka-liana.ru): Как снять консоль ручника и кулисы на Сузуки Лиана.

Honda #Jazz, #CRV, #Civic.

Как стереть ошибку airbag самодиагностика(Suzuki liana)

Покажем в видеоролике как сделать самодиагностику подушек безопасности и удалить ошибку Airbag #AirBag #SuzukiLiana…

Разборка Сузуки Лиана (razborka-liana.ru): как снять потолок.

#католизатор #suzuki #aerio #liana #забитый католизатор Часть 2 hd

католизатор #suzuki #aerio#liana #ремонт католизатора, Здравствуйте всем! Хочу поделиться этим видео может будет…

Замена наружного ШРУСа Suzuki Aerio 4X4. Ремонт авто с Алексеем Захаровым. #Авторемонт

Замена наружного ШРУСа Suzuki Aerio 4 wd. Смотрите видео подписывайтесь на канал. Реферальная ссылка на монетизац…

Как подтянуть ручник Suzuki Grand Vitara

Подтягиваем ручник на Suzuki Grand Vitara третьего поколения.

Смотрите видео » Стояночный тормоз Suzuki Liana «.

Делимся своим опытом ремонта автомобиля . Большая подборка видео роликов по теме » Стояночный тормоз Suzuki Liana «.

Более подробную информацию о ремонте и обслуживании вашего автомобиля вы найдёте в электронных книгах и обычных печатных изданиях .

Для тех , кто привык пользоваться обычными печатными изданиями , рекомендуем купить руководства по ремонту автомобилей в интернет магазине издательства Легион-Автодата

Магазины автолитературы :

Подтягивание и регулировка колодок стояночного тормоза Suzuki Grand Vitara 2

Не так давно я проделал простую процедуру по подтягиванию ручного тормоза. Все делается просто и без проблем: 1. Сначала снимаем передние серебристые панели; 2. Отщелкиваем панель АККП или МКПП (теперь задняя часть торпеды более-менее свободно можно приподнять); 3. В бардачке выкручиваем два шурупа; 4. Выкручиваем по одному шурупу справа и слева бардачка; 5. Дальше бардачок немного приподнимается и этого достаточно для того, чтобы пролезть ключом на 10 и затянуть гайку

Так выглядит салон после снятия бардачка (не моё фото)

Времени занимает 10 минут. Я подтянул так, что на 4 щелчке машина уже спокойно держится. Это удобно, т. К. ручник не принимает высоких положений и не мешается в салоне.

Винты в бардачке

2. Регулировка колодок стояночного тормоза Suzuki Grand Vitara

Ближе к 40 тысячам начал требовать регулировки ручной тормоз, и щелчков много и не держал на подъеме-спуске. Регулировка троса в салоне кроме уменьшения кол-ва щелчков результата не дало. Нужно подводить колодки в диске. Работа при знании дела занимает 2 минуты без снятия колеса. А без знания… п.1. Снимаем колесо. п.1.1. Снимаем авто с ручника. п.2. Выковыриваем заглушку резиновую

п.3. Вращаем диск пока не увидим регулятор

п.4. вращаем собачку регулятора за сверху-вниз периодически вращая диск, как только диск перестает вращаться, регулятор возвращаем на 1-2 позиции вверх. п.5. Ставим резиновую заглушку и колесо. Делаем тоже самое для другого колеса.

Это все по правильному. У меня получилось еще несколько пунктов п.3.1. Вращал диск пока не увидел какую-то штуку с прорезью под отвертку. п.3.2. Полез крутить отверткой вылетела направляющая пружина башмака (её трогать вообще не нужно п.3.3. Пришлось снимать тормозной диск. п.3.4. Снял суппорт. п.3.5. Раскрутил гайку привода (тоже зря, не нужно этого делать). п.3.5. Снял тормозной диск.

здесь на фото регулятор снизу под пружиной

Это чтобы определить в каком месте находится регулятор

Прокачка тормозной жидкости Suzuki New Grand Vitara

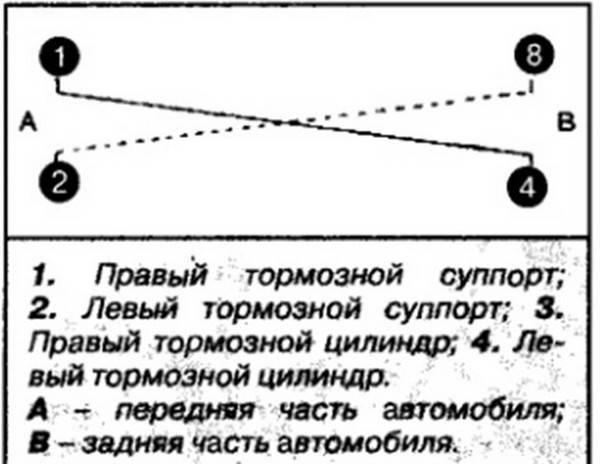

Последовательность прокачки: 1. Главный тормозной цилиндр 2. Передняя правая сторона 3. Задняя левая сторона 4.
