Причины выхода из строя рулевой рейки «Форда Фокус»
Задумались над ремонтом рулевой рейки «Форда Фокус», потому что появились постукивания? Прежде всего следует разобраться с тем, каким образом она устроена. Картер рулевого механизма на «Форде Фокус» находится под капотом автомобиля, при этом рейка крепится при помощи болтов на передней подвеске. На рулевой колонке также есть специальное устройство, поглощающее энергию ударов, когда вы ездите по плохому дорожному полотну. Кроме того, установлена система настройки положения руля, противоугонный механизм зажигания, который отвечает за блокировку колес во время поворота авто.
Комплект рулевой системы данной модели авто включает в себя блок переключателей. Они обеспечивают правильную работу фар, поворотников, а также стеклоочистителей. Такая сложная и продуманная система управления делает вождение транспортного средства максимально комфортным и безопасным. Поэтому, если вы заметили какие-либо неполадки, следует незамедлительно продиагностировать машину и, если потребуется, сделать ремонт рулевой рейки «Форда Фокус».
У Ford Focus можно выделить следующие симптомы, которые говорят о неисправности данного механизма:
Самый главный признак, свидетельствующий о том, что ремонт неизбежен, это поскрипывания во время поворота руля, когда двигатель заведен, а машина припаркована либо двигается на небольшой скорости
Посторонний звук будет похож на трение резины: сначала появится повизгивание, затем скрип станет сильнее, после прогрева двигателя, который работал достаточно долго. Обратите внимание! Когда устройство неисправно, поскрипывания будут похожи на трение прокладок, расположенных рядом с водительским сидением. По этой причине некоторые автовладельцы не могут найти истинную причину появления посторонних звуков
Иногда скрип может прекратиться, но со временем он появится снова.
О том, что требуется ремонт рулевой рейки «Форда Фокус», говорит появление однократного постукивания. Звук исходит справа и похож на стук стойки стабилизатора. Постукивающий звук можно услышать, когда вы движетесь на небольшой скорости, при этом совершаете повороты, например, паркуетесь. Со временем звук становится постоянным.
Кроме посторонних шумов могут появиться другие симптомы того, что требуется ремонт рулевой рейки «Форда Фокус», которая вышла из строя
Например, повышенная чувствительность руля: появляются вибрации, словно вы едете по плохому дорожному полотну.
Важно! Если устройство вышло из строя, признаки поломки будут носить непостоянный характер. Посторонние звуки могут появляться и исчезать, поэтому водитель не всегда способен понять, нужно ли делать ремонт
Однако по прошествии времени поскрипывания будут слышны постоянно во врем езды на авто.
При повороте рулевого колеса влево-вправо можно ощутить вибрацию. Данный признак говорит о том, что между деталями рейки есть люфт.
Если руль стал тугой и вам приходится тратить много усилий для его вращения, значит, следует провести ремонт рулевой рейки «Форда Фокус».
Также необходимо помнить, что существуют некоторые признаки, которые говорят о том, что недостаточно затянут регулировочный болт, при этом ремонт устройства производить не нужно.
Следует не только знать симптомы неисправности, но также понимать, из-за чего произошла поломка. К примеру, если вы заметили постукивания, а свободный ход руля стал больше, это значит, что недостаточно натянуты упорная пружина либо износился шаровидный или карданный шарнир, плохо затянуты крепежные болты рулевого механизма.
Руль стал тугой и вам приходится прикладывать большое усилие для его вращения? Значит, проскальзывает или же пришел в негодность приводной ремень насоса гидроусилителя, в гидросистему попал воздух, уровень рабочей жидкости низкий, шланги порвались либо перекрутились. Данный симптом также возникает, когда давление насоса низкое, в нем либо рулевом механизме есть утечки.
Причиной того, что рулевое колесо не уходит в среднее положение, может быть то, что пружина упора недостаточно натянута, внутренние шарниры либо шарниры наконечника проворачиваются с трудом.
Постукивания и шумы свидетельствуют о том, что крепления тяг, рулевого механизма, а также шаровых наконечников тяг ослаблены. Также причиной появления данного симптома могут быть изношенные тяги и шаровые шарниры.
Не важно, какая поломка произошла, следует незамедлительно отправиться в сервисный центр, где мастер проведет диагностику и выполнит необходимый ремонт.
Признаки люфта в рулевой рейке
Возникновение люфта не определяют «на глазок», что вызывает сложности при попытках убрать неисправность. Однако заметить первые признаки его появления может только хозяин автомобиля. В этом случае вы можете наблюдать следующие симптомы, сигнализирующие о возможной проблеме:
- Хруст во время поворота колес.
- Невозможность удержания заданного направления, когда отпущен руль.
- Возникновение стука в рулевом приводе во время проезда по неровным поверхностям.
- Щелчки в рулевом колесе, когда изменяется направление движения.
- Совершение произвольных маневров, которые не зависят от положения руля.
- Вибрации во время движения.
Как убрать люфт в рулевой рейке? Нужно вовремя выявить проблему. При проведении диагностики необходимо тщательно рассмотреть механизм полностью, выявив наиболее слабые узлы. Существует большое количество факторов появления люфта, однако их все можно отнести к единой причине – неисправному взаимодействию деталей привода управления.
Это может быть:
- Излишне сильно протянутая рейка.
- Изнашивание зацепа «червяка» и зубчатой планки.
- Повреждение деталей ходовой части – ступичных подшипников, рулевых тяг, наконечников.
- Изнашивание зубцов шестерни или зубчатой рейки.
- Несвоевременность замены жидкости в гидравлике.
Для диагностирования может быть использован люфтомер – специальное устройство, с помощью которого возможно обнаружить зазор в рулевой рейке еще до проявления первых признаков неисправности. Когда показатели, показываемые прибором, выше нормы, проблему необходимо убрать. Вы сможете найти нормы люфта для транспортных средств в ПДД.
Зачастую дефект не удается выявить вовремя, что приводит к необходимости полной замены рулевого механизма. Если показатель люфта является чересчур низким, управлять авто становится менее комфортно. При наличии сильного зазора для управления автомобилем приходится «ловить» его, то есть постоянно крутить рулевое колесо
Самой грозной опасностью является риск потери контроля над машиной, поэтому убрать неисправность – задача повышенной важности
Если люфтомер показывает небольшие отклонения от нормы, то с ними можно справиться самостоятельно. Однако конструкция отдельных моделей предполагает проведение ремонтных работ профессионалами в автомастерских.
Как настроить руль под себя
Для удобства и безопасности поездке уделите настройке особое внимание. Для максимального комфорта и пользы, регулировать руль нужно под себя
Регулировка в соответствии с расположением колёс
Для начала проверьте правильную настройку рулевого колеса в момент, когда колёса расположены прямо. В этом положении нижняя часть рулевого колеса должна быть снизу, а колесо – симметрично линии горизонта. Если вы заметили отклонения, нельзя сразу перестраивать руль в правильное положение. Сначала необходимо определить причины, по которым могли появиться изменения.
- Большие зазоры в рулевом управлении.
- Разный износ резинового покрытия колёс.
- Отличное от нормального давление в шинах.
- Давняя или неправильная регулировка рулевого управления.
- Различные механические повреждения элементов системы.
- Нарушение углов колёс или их непрофессиональная установка.
Если вы не обнаружили неисправности, подвиньте руль в положение, которое рекомендует устанавливать производитель. Для этого полностью снимите его и поставьте в «нулевое положение», одновременно выставив управляемые колёса прямолинейно.
Чтобы проверить правильность установки, вращайте руль из исходного положения в обе стороны до упора. Если количество оборотов одинаково в обоих случаях, значит регулировка прошла успешно.
Регулировка по длине и высоте
В качестве дополнения в современных автомобилях предоставлена возможность регулировать руль по длине и высоте вылета. Однако, перед тем как начинать регулировать руль, специалисты рекомендуют провести правильную установку и фиксацию сиденья. Затем следует поднять рычаг, который расположен в нижней части рулевой колонки, чтобы разблокировать её.
После этого следует расположить руль так, чтобы вам были одинаково видны приборы на панели и обстановка на дороге. В то момент, когда ваша спина плотно прилегает к спинке сиденья, ладони обеих рук в распрямлённом состоянии должны обхватывать руль в верхней части.
После того как вы закончили настройку вылета руля, нажмите на рычаг до упора вниз, чтобы зафиксировать колонку. Помните, что если ваш автомобиль имеет встроенные подушки безопасности, нежелательно устанавливать руль слишком высоко, иначе есть риск получения серьёзной травмы в момент срабатывания системы защиты (подушка должна открываться около груди, а не головы).
Также не следует проводить регулировку системы в движущемся автомобиле. В этом случае есть риск не зафиксировать колонку должным образом, что может привести к непредсказуемым последствиям.
Регулировку руля лучше всего проводить в крупном СТО, а не самостоятельно. В этом случае при нарушении настроек профессионалы смогут быстро и качественно найти и исправить проблему с помощью современного оборудования.
Устранение стука в рулевой рейке Ford Focus 1
| Полезность – 84% | Распечатать |
Проверка рулевой рейки Начните движения,остановитесь и снова медленно и плавно начинайте движения вывернув руль в право. В момент отпуская педали сцепления или через небольшой промежуток времени может раздаться глухой однократный стук. Стук может проявлятся не всегда. Такой стук может являтся дефектом.
Симптомы — «Резиновый» скрип при вращении руля на месте( на заведенном авто) или при движении на малых скоростях. (Скрип может прослушиваться еле-еле и его ошибочно можно принять просто за звук какой-нибудь прокладочки трущейся «где-то рядом»). Иногда пропадает, но не навсегда. Скрип прогрессирует на основательно прогретом авто, особенно если поездить весь день по делам.
ИМЕЙТЕ В ВИДУ — СКРИП НУ СОВСЕМ НЕ АССОЦИИРУЕТСЯ ПОНАЧАЛУ С РЕЙКОЙ.
— Лёгкое, еле слышное однократное постукивание ( в основном справа). Его очень легко можно принять за постукивание стойки стабилизатора. Проявляется на начальном этапе иногда, при малых скоростях движения и маневрировании( например на стоянке) — чуть-чуть стукнуло — и всё, дальше его уже не слышно. Причем практически не проявляется при прямолинейном движении.( я недели три прислушивался — за это время этот стучок вылез основательно и проявляться начал всегда)
— Руль становится неприятно «прозрачным» — чувствовать начинаешь каждую песчинку под колёсами. То есть на него начинают приходить мелкие неприятные вибрации( не путать с таковыми от разбалансированных колес). Появляется ощущение, что умирают рулевые тяги.
— Кроме того, при повороте руля на малые углы влево-вправо, возникает кратковременная вибрация баранки ( если поворачивать дальше — исчезает)- поначалу думал, что начинаются проблемы с ГУР — так бывает, когда производительность насоса ГУР падает ввиду износа самого усилителя. Однако эта вибрация рождается внутри рейки из-за люфтов в её составляющих деталях.
ВСЕ указанные симптомы могут на краткое время( день-два) пропадать периодически.
Однако при постоянной эксплуатации авто они прогрессируют и в конце концов начинают проявляться всегда и все сразу.
Как вариант самодиагностики на ходу — я легко их слышал, заезжая черепашьим шагом во двор — в этом случае из-под морды авто раздается неприятный звякающий скрипящий и постукивающий шум ( полное ощущение того, что стуков вроде нет а что-то не в порядке)
Но до этого я примерно пару недель все симптомы у себя отметил и стал пристально обращать на них внимание при каждом удобном случае. Если авто задрать на подъёмник, то достаточно подёргать за рулевую тягу — она у меня болталась как ложка в стакане
ВЫВОДЫ Плавное, но быстрое умирание рейки НЕ ВСЕГДА похоже на рейку! Посторонние звуки (скрип, стучок и тд.) при управлении авто МОГУТ БЫТь именно признаком выхода рейки из строя!
В Фи Се никто не говорит, что так и должно быть — диагноз был поставлен сразу и окончательно. Кстати, на вопрос о восстановленных рейках на замену, мне твёрдо было заявлено, что ПО ГАРАНТИИ ставят ТОЛЬКО НОВЫЕ запчасти!
Лёгкий стук при поворотах руля влево-вправо на неподвижной заведённой машине действительно норма — как и однократный стук в крайнем левом-правом положении( до упора). Но к тем симптомам, что я описАл это не относится. Рейку заменили, симптомы пропали, руль стал «чётким». Эффект налицо — положительный.

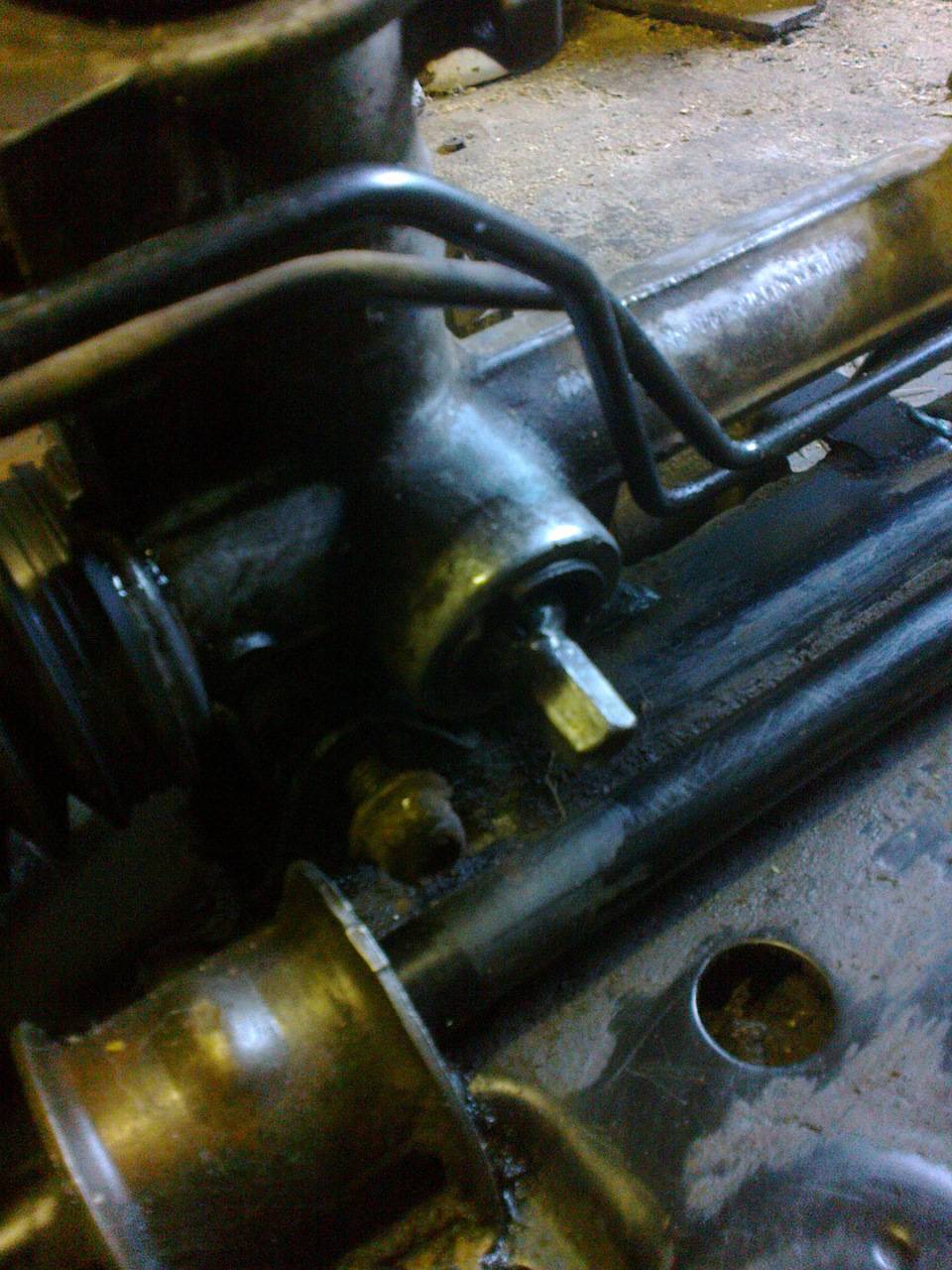

Совет №1 Рулевую рейку ,можна отрегулировать,но нужен спец.ключ. на форде этого не делают,говорят ,что стук норма,а вот люфт -замена.Я ключ сделал сам ,и по чуть-чуть подтягивал рулевую рейку,до определенного момента,стук пропал . Как у вас не могу сказать. Подтягивать нужно по милиметру,с проверкой рулем в лево,право, чтобы не закусывало рейку .
Совет №2 У меня фокус-2 рестайлинг 1.8 пробег 30 тыс. рейка стучала с новья особенно на кочках с поворотом на право и судя по форумам ни уменя одного. Всё это глупости что это на фордах норма и она неподтягивается. Не знаю как на других, а уменя никакого спец. ключа не надо и всё запросто подтягивается. Сейчас лучше чем на новом стало. Думаю что на всех 2-х фокусах такая же система.
Совет №3 Снимаешь пластмассовую защиту двигателя, это только на яме или на подъёмнике. Берёшь лампочку- переноску и плоскую отвёртку, засовываешь руку к задней части рейки с задней части подрамника(крайне неудобно и почти ни чего не видно)в месте пересечения рулевого вала и рейки на корпусе нащупываешь регулировочный болт(должен быть шестигранник на 17)вокруг него зелёная пластмассовая заглушка(если рейка ещё до Вас не подтягивалась)это заводской стопор(если извернутся то его можно увидеть)его нужно поддеть отвёрткой и выдрать, он довольно хрупкий но повернуть болт не даст(в любом случае он расколется,он намертво приклеен к регулировочному болту, а усы стопора вставлены в корпус рейки).
Установка рулевой рейки
Ставить рулевую рейку на автомобиль лучше с помощником — один заводит рейку со стороны подкапотного пространства, другой направляет карданный шарнир в шлицы вала из салона. Карданный шарнир можно поставить только в одном положении — в шлицевом соединении есть специальная отливка, которую надо совместить с пазом на ответной части. Не зажимайте сразу стяжной болт — карданное соединение займет правильное положение на шлицах после того, как будут окончательно прикручены рейка и подрамник.
Установите и зажмите болты крепления рулевой рейки и подрамника, после этого окончательно затяните стяжной болт карданного соединения рулевого вала.
Вставьте пальцы рулевых наконечников в цапфы и закрутите гайки. Присоедините трубки и шланги гидроусилителя (или разъемы проводов для системы с ЭУР). Залейте жидкость ГУР в бачок до отметки «максимум».
Установите колеса и не снимая автомобиль с подставок начните прокачку системы (для автомобилей с гидроусилителем).
Как прокачать систему ГУР
- Прокручивайте руль несколько раз от упора до упора с небольшой задержкой в крайних положениях.
- Снимите автомобиль с подставок, долейте жидкость в бачок ГУР, если уровень понизился.
- Запустите мотор.
- Прокрутите несколько раз руль от упора до упора, также с задержкой в крайних положениях.
- Убедитесь что насос ГУР не шумит, долейте жидкость в бачок, если уровень упал и осмотрите соединения, шланги и трубки ГУР на подтекание.
Совет: не спешите устанавливать теплозащитный экран, с ним будет сложнее осматривать рейку во время контрольной поездки.
После прокачки проверьте еще раз затяжку всех резьбовых соединений и сделайте контрольную поездку. Ремонт рулевой рейки можно считать успешным, если:
- Руль стал легче и «острее».
- Стуки и шумы прекратились.
- Уровень жидкости в бачке ГУР не падает.
- Рейка не течет.
- Автомобиль хорошо управляется, уверенно держит дорогу.
Если все в порядке, установите на место теплозащитный экран.
После ремонта рулевой рейки обязательно проверьте развал-схождение в автосервисе или самостоятельно.
Как понять, что рулевая рейка неисправна.
Ремонт рулевой рейки своими руками Чтобы определить, нужен ли ремонт рулевому управлению вашего автомобиля, обратите внимание на следующие признаки неисправности механизма:
- явно ощущается стук в рулевой рейке, который чувствуется через руль авто;
- увеличилось усилие, необходимое для вращения руля;
- появились посторонние звуки и шум в насосе гидроусилителя;
- появился люфт рулевой рейки, который чувствуется при вращении рулевого колеса;
- началось подтекание масла гидроусилителя из рулевой рейки.
При появлении любого из этих признаков не откладывайте ремонт рулевой рейки. Несвоевременный ремонт деталей рулевого управления может привести к потере ремонтопригодности механизма.
Ремонт рулевой рейки гидроусилителем своими руками.
Итак, у вас течет рулевая рейка. Что же делать, как произвести ремонт и наладить работоспособность рулевого управления? Прежде всего, стоит отметить, что осуществить ремонт данного агрегата на самом деле очень сложно, и приступать к процедуре стоит только в том случае, если под рукой имеется все необходимое оборудование, а также опыт и знания в области строения автомобиля.
Механизм рулевой рейки состоит из таких деталей:
- зубчатый вал;
- опорная втулка рулевой рейки;
- золотниковый механизм.
Ремонт рулевой рейки состоит обычно из нескольких этапов:
- Демонтаж, разборка рулевой рейки и очистка от накоплений всех ее деталей.
- Замена испорченных частей механизма новыми деталями.
- Диагностика зубчатого вала рулевой рейки.
Перед началом ремонтных работ следует обзавестись специальным ремонтным комплектом, куда входят новые детали для рулевой рейки (сальники, втулка рулевой рейки, уплотнители кольца и другие). Как снять рулевую рейку.
- Загоните автомобиль на яму или поднимите его с помощью домкратов.
- Снимите защиту двигателя (если она у вас стоит).
- Снимите теплоизоляционную пластину рулевой рейки.
- Открутите крепежные детали на рулевой рейке.
- Снимите рейку с креплений и вытащите ее из внутренностей автомобиля.
Стоит отметить, что лучше для вас будет снять рулевую рейку вместе с рулевыми тягами, потому что новые пыльники значительно удобнее будет натянуть на специальные выступы на рулевых тягах. Это поможет вам установить пыльники с идеальной герметичностью.

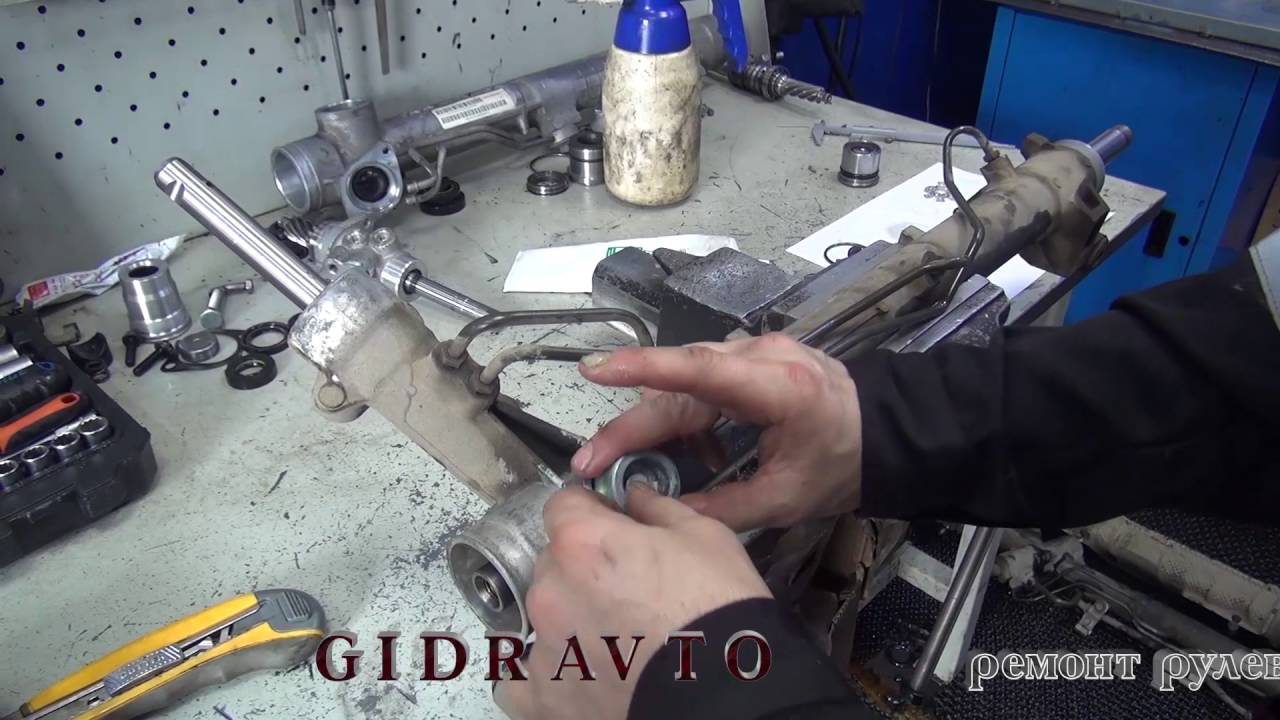

Как разобрать рулевую рейку.
- Открутите рейку от рулевых тяг, используя специальную плоскую отвертку.
- Открутите нижнюю пластиковую заглушку зубчатого вала.
- Открутите гайку стопорную.
- Снимите стопорное кольцо и выбейте аккуратно вал из своего места.
- Вытащите нижний сальник.
- Путем постукивания извлеките стопорный штифт, который блокирует верхний сальник.
- Проверните стопорную заглушку и вытащите стопорное кольцо за проволоку, которая покажется при прокручивании.
- Вытащите рулевую рейку через правую сторону и снимите с нее сальник и пластиковую втулку.
- Извлеките сальник и заглушку, вытащите пружину и прижимной механизм.
Далее отмойте все детали от наслоений масла и грязи и тщательно осмотрите все детали на предмет механических повреждений вследствие износа. Все поврежденные детали нужно заменить в обязательном порядке. Если поверхность рулевой рейки и шестерни зубчатого вала имеют значительные повреждения, то, скорее всего, потребуется замена всего механизма целиком (как делается замена рулевой рейки на ВАЗ 2109. читайте в нашем материале).
Как собрать рулевую рейку.
- Аккуратно установите внутренний сальник на свое место, смазав его предварительно специальной смазкой (ставить нужно через правую сторону пружиной вниз).
- Поместите рейку в корпус.
- Наденьте пластиковую втулку на правый сальник, смажьте все детали смазкой и установите сальник на свое место, подтолкнув его чем-нибудь.
- Установите заглушку и зафиксируйте ее стопорной проволокой.
- Нижний сальник оденьте на зубчатый вал.
- Установите рулевую рейку в среднее положение.
- Вставьте зубчатый вал на посадочное место, предварительно смазав смазкой уплотнения.
- Аккуратно вставьте на место верхний сальник, помогая ему молотком зайти на свое место. Установите кольцо стопорное.
- Закрутите нижнюю стопорную гайку, подшипник, заглушку.
- Установите прижимной механизм, пружину и заглушку. Затяните посильнее.
Дальше установите рейку на автомобиль в обратной последовательности. Обязательно после процедуры ремонта или замены деталей сделайте «развал-схождение». Ремонт рулевой рейки своими руками без и с ГУР имеет много общего, отличия незначительные: разные втулки и состав жидкости для смазки.
При появлении любого из этих признаков не откладывайте ремонт рулевой рейки. Несвоевременный ремонт деталей рулевого управления может привести к потере ремонтопригодности механизма.
Замена рулевых наконечников и подтяжка рулевой рейки Меган 2
Привет, уважаемый читатель!
И снова я пишу про свои взаимоотношения с французским уже товарищем Меган 2. Лето у нас с ним выдалось активное(для меня) в плане ездабельности. А мне еще на диагностике при покупке говорили, что возможно постукивание, отдающее в руль. Ну было вроде минимальное раз в день на острой яме или на гравийке почувствуешь.
В общем решил, что можно и посмотреть что к чему. У меня приговаривали диагносты втулку электрорейки. А вот оказалось то что вовсе не факт. Скинул пыльник, а там все чисто, смазку как будто только что набили, никакой ржавчины и тд. А вот наконечники прямо таки стучат. В общем решил для начала поменять наконечники и подтянуть рулевую рейку.
Далее опишу нюансы, с которыми мне пришлось столкнуться вовремя замены наконечников(Да, да, такой вот бред, первая машина, где возникли вопросы.)
Купил я значит оригинальные наконечники фирмы TRW, забурился в гараж с инструментом и поехали.
1) Домкратим, лучше оставлять авто не на домкрате, а на чурке/досках, которую упираем в подрамник, весьма удобно и надежно стоит.
2) Ослабляем контрящую гайку наконечника на тяге, откручиваем гайку шаровой наконечника. И вот тут как раз возникли сложности. Гайка с гровером и откручивается хорошо до самого конца, как раз где этот гровер заходит на ту часть, где предполагается держать наконечник шаровой, чтобы он не крутился. А смысл то как раз в том, что я не сбивал наконечник еще, а он под конец все-равно начинает прокручиваться. В общем с правым справился поставив домкрат под наконечник и уперев его в рычаг. С левой стороны помогла мне только женушка болгарина, чтоб я без нее делал..)
3) Нюанс при установке новых наконечников.
Если вы берете той же фирмы, то скорее всего, достаточно оставить контр гайку на тяге на том же месте, тогда нет смысла ехать на развал после замены.
Еще нюанс, тяните ключом, а не большой трещеткой, в моем сслучае вышло, что сила есть-ума не надо. Один наконечник сорвал, пришлось покупать не два, а три )) Ну что ж, каждый на своих ошибках учится
По поводу подтяжки рулевой рейки. Вопрос в нащупать, реально подтянуть маленькой трещоткой и короткой головкой на 12. Подлезать надо со стороны катализатора в подрамнике, а не за ним. Фото снизу не мое, забыл сделать)
Итог?
Как мне сказал мой товарищ: «Да ты заколебал искать то, чего нет»
И у меня появилось подозрение, что и в правду, дороги то у нас не шоссе и то что мне чуть отдает в руль, при этом этого не слышно — лишь моя придирка.
Поедем дальше, поглядим.
А еще интересная штука
Обратил внимание, где у меня буксировочная петля…А как цепляться то в случае чего тьфу-тьфу-тьфу за нее, кто знает? )))
Шершавого асфальта, товарищи!
Регулировка рулевой рейки ваз 2109 своими руками
| 1 | наконечник рулевой тяги |
| 2 | шаровой шарнир наконечника |
| 3 | поворотный рычаг |
| 4 | контргайка |
| 5 | тяга |
| 6 | внутренние наконечники рулевых тяг |
| 7 | болты крепления рулевых тяг к рейке |
| 8 | внутренние наконечники рулевых тяг |
| 9 | скоба крепления рулевого механизма |
| 10 | опора рулевого механизма |
| 11 | защитный чехол |
| 12 | соединительная пластина |
| 13 | стопорная пластина |
| 14 | резинометаллический шарнир |
| 15 | демпфирующее кольцо |
| 16 | опорная втулка рейки |
| 17 | рейка |
| 18 | картер рулевого механизма |
| 19 | стяжной болт муфты |
| 20 | нижний фланец эластичной муфты |
| 21 | верхняя часть облицовочного кожуха |
| 22 | демпфер |
| 23 | рулевое колесо |
| 24 | шариковый подшипник |
| 25 | вал рулевого управления |
| 26 | нижняя часть облицовочного кожуха |
| 27 | кронштейн крепления вала рулевого управления |
| 28 | защитный колпачок |
| 29 | роликовый подшипник |
| 30 | приводная шестерня |
| 31 | шариковый подшипник |
| 32 | стопорное кольцо |
| 33 | защитная шайба |
| 34 | уплотнительное кольцо |
| 35 | гайка подшипника |
| 36 | пыльник |
| 37 | уплотнительное кольцо упора |
| 38 | стопорное кольцо гайки упора |
| 39 | упор рейки |
| 40 | пружина |
| 41 | гайка упора |
| 42 | палец шарового шарнира |
| 43 | защитный колпачок |
| 44 | вкладыш шарового пальца |
| A | метка на пыльнике |
| B | метка на картере рулевого механизма |
| C | поверхность шарового шарнира |
| D | поверхность поворотного рычага |
Итак, ВАЗ 2109 имеет довольно простую рулевую рейку. Она состоит из ряда определенных элементов – это:
- зубчатая рейки с 2-мя резьбовыми отверстиями — для закрепления внутренних наконечных тяг,
- опорные кольца, предназначенные для обеспечения плавного скольжения,
- приводная шестеренка со шлицевым валом,
- механизм упора (регулирует нужный зазор зубчатой пары),
- картер, объединяющий все детали и закрепляющий эти детали к корпусу авто,
- некоторые элементы, предназначенные для защиты рассматриваемого узла от грязи и пыли.
Подтяжка рейки со снятием
Сразу вооружитесь специализированным под «десятку» ключом для рулевой рейки , а также приготовьтесь к снятию тяг. Из инструментов захватите :
- Пассатижи;
- Монтажную лопатку;
- Накидной ключ на 19;
- Молоток;
- Плоскую отвертку;
- Набор головок — от 10 до 27.
Приступайте к работе:

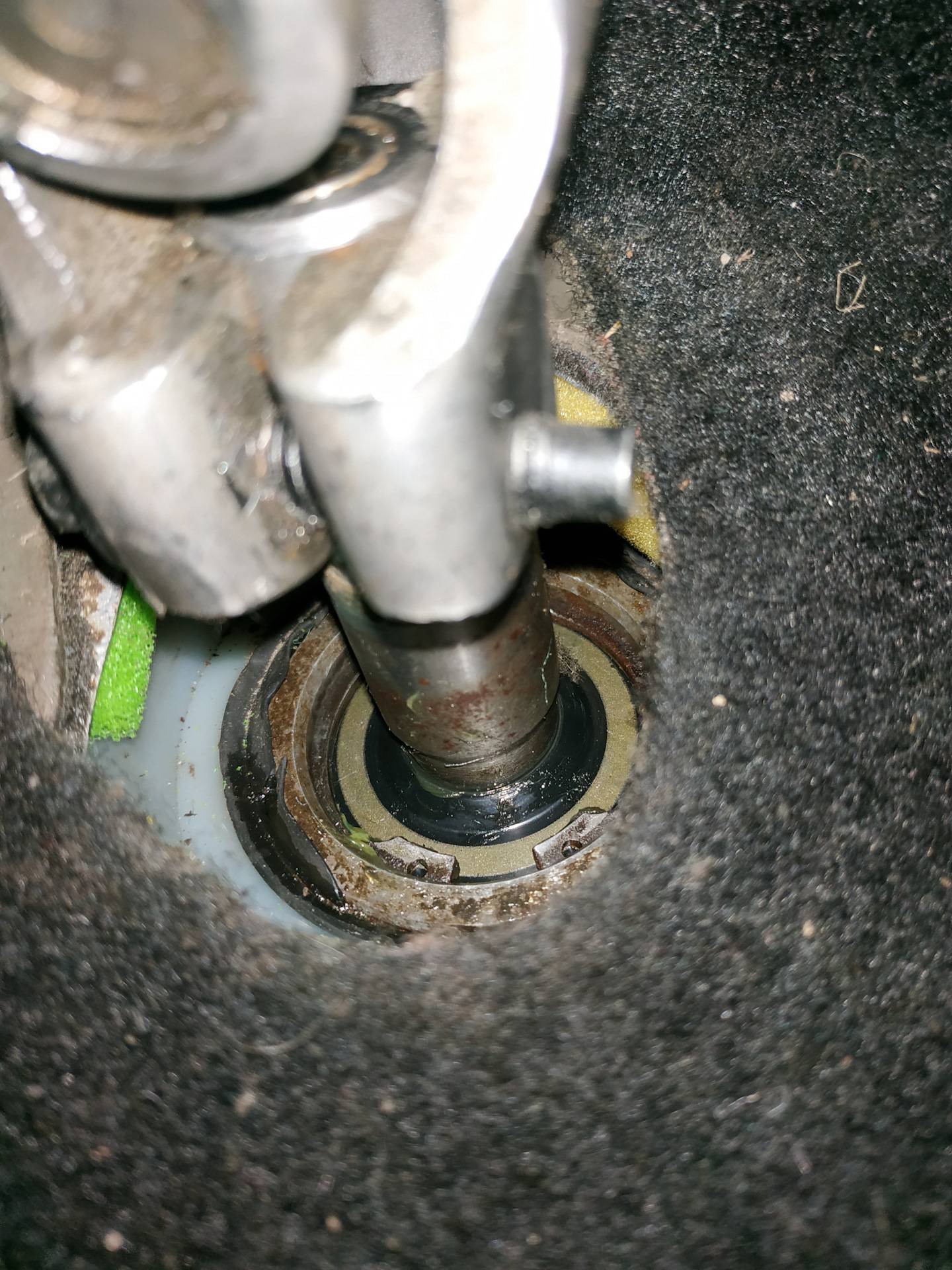

- Отверните внутри салона гайки, снимите крепежные болты нижнего карданного шарнира к валу шестерни рулевой рейки. Для этого потребуется головка на 13. Болт может проворачиваться, потому придерживайте его рожковым ключом.
- В самом моторном отсеке снимите гайку верхнего крепления пыльника рейки.
- Внизу автомобиля снимите еще две гайки, которые крепят пыльник рейки.
- Демонтируйте пыльник.
- Поднимите передок автомобиля, снимите передние колеса.
Если вы собираетесь снимать рулевую, но не демонтировать тяги, следуйте такой инструкции:
- Снимите с крепление тяги стопорную пластину, поддев ее отверткой. Затем выкрутите два болта, которые крепят тяги и рейку;
- Головкой на 13 демонтируйте гайки со скоб рулевого механизма, соединяющие со щитком передка;
- Сдвиньте рейку немного вперед, чтобы вывести от отверстия щитка вал-шестерню;
- Снимите вместе с тягами рейку.
Если хотите выполнить снятие с рулевыми тягами, от поворотного рычага амортизаторных стоек открутите наконечник тяг. Для этого придется выполнить такую работу:
