Основные отличия рулевой рейки на ВАЗ-2110 старого и нового образца

Полезные советы

Напоследок приведем несколько полезных советов, которые позволят продлить жизнь рулевой рейке и другим элементам, входящим в узел управления:

Не реже одного раза в квартал проверяйте состояние рулевого управления на СТО или самостоятельно.
Обращайте внимание на состояние защитного кожуха рулевой колонки.
Пытайтесь ограничить езду по неровной поверхности, особенно на высокой скорости.
Не испытывайте прочность рулевой рейки и всего механизма, трогаясь с места с вывернутым до упора в сторону рулем.
При выявлении люфта или других признаков неисправности рулевой рейки осуществляйте ее ремонт или замену.

Рулевой механизм в сборе с приводом

1 – наконечник рулевой тяги; 2 – шаровой шарнир наконечника; 3 – поворотный рычаг; 4 – регулировочная тяга; 5 и 7 – внутренние наконечники рулевых тяг; 6 – болты крепления рулевых тяг к рейке; 8 – скоба крепления рулевого механизма; 9 – опора рулевого механизма; 10 – защитный чехол; 11 – стопорная пластина; 12 – соединительная пластина; 13 – резинометаллический шарнир; 14 – демпфирующие кольца; 15 – опорная втулка рейки; 16 – рейка; 17 – картер рулевого механизма; 18 – стяжной болт; 19 – фланец эластичной муфты; 20 – роликовый подшипник; 21 – приводная шестерня; 22 – шариковый подшипник;23 – стопорное кольцо; 24 – защитная шайба; 25 – уплотнительное кольцо; 26 – гайка подшипника; 27 – промежуточный вал рулевого управления; 28 – пыльник; 29 – защитный колпачок; 30 – уплотнительное кольцо упора; 31 – упор рейки; 32 – пружина; 33 – гайка упора; 34 – стопорное кольцо гайки упора; 35 – заглушка; 36 – пружина вкладыша; 37 – вкладыш шарового пальца; 38 – шаровой палец; 39 – защитный колпачок; А, В – метки на пыльнике и картере; C, D – поверхности на шаровом шарнире и поворотном рычаге

Рулевая колонка

1 – промежуточный вал рулевого управления; 2 – соединительная муфта; 3 – кронштейн крепления вала рулевого управления; 4 – карданный шарнир; 5 – распорная втулка; 6 – втулка опорной пластины; 7 – крестовина карданного шарнира; 8 – игольчатый подшипник крестовины; 9 – опорная пластина; 10 – труба кронштейна вала рулевого управления; 11 – фиксирующая пластина; 12 – приварной кронштейн кузова; 13 – подшипник вала рулевого управления;14 – верхняя часть облицовочного кожуха; 15 – верхний вал рулевого управления; 16 – держатель контактных пластин; 17 – гайка крепления рулевого колеса; 18 – рулевое колесо; 19 – нижняя часть облицовочного кожуха; 20 – рычаг регулировки положения рулевой колонки; 21 – стопорное кольцо; 22 – оттяжная пружина; 23 – регулировочная втулка рычага; 24 – стяжной болт; 25 – распорная втулка

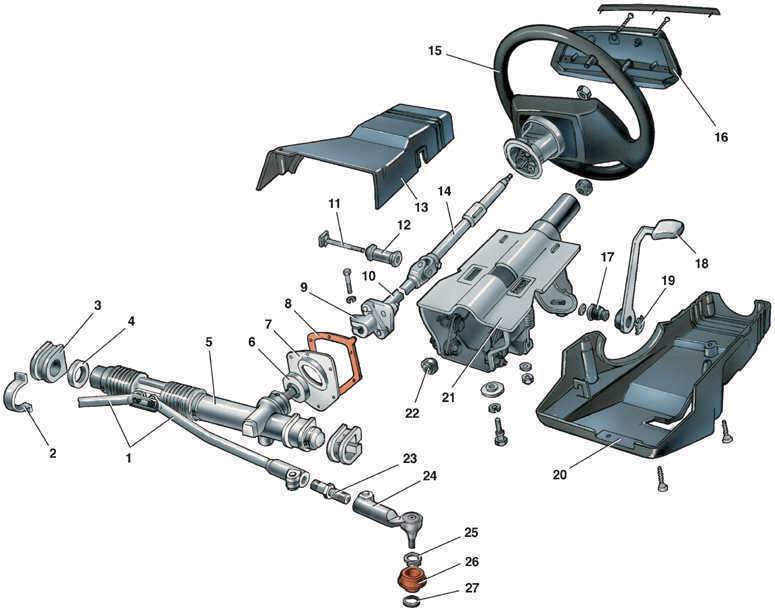

Детали рулевого управления

1 – внутренние наконечники рулевых тяг; 2 – скоба крепления рулевого механизма; 3 – опора рулевого механизма; 4 – распорное кольцо; 5 – рулевой механизм; 6 – уплотнительная прокладка; 7 – упорная пластина уплотнителя; 8 – уплотнитель; 9 – нижний фланец эластичной муфты; 10 – промежуточный вал рулевого управления; 11 – стяжной болт; 12 – распорная втулка; 13 – облицовочный кожух (верхняя часть); 14 – верхний вал рулевого управления; 15 – рулевое колесо; 16 – крышка выключателя сигнала;17 – регулировочная втулка; 18 – рычаг регулировки положения рулевой колонки; 19 – стопорное кольцо; 20 – облицовочный кожух (нижняя часть); 21 – кронштейн крепления вала рулевого управления; 22 – подшипник вала рулевого управления; 23 – регулировочная тяга; 24 – наружный наконечник рулевой тяги; 25 – пружинное кольцо; 26 – защитный чехол; 27 – уплотнительное кольцо

Ремонт рулевой рейки Ваз 2110 своими руками

Желательно выполнять процесс ремонта рулевого механизма с помощником, поскольку одному будет несколько затруднительно выполнить разборку и сборку рулевой рейки. Перед началом работ нужно сделать покупку оборудования для ремонта рулевых реек, состоящего из  ремкомплекта рулевой рейки, гофры, подшипника на вал шестерни и плюс — небольшой тюбик смазки Литол.

Необходимый инструмент для ремонта рулевых реек: специальный восьмигранный ключ на 17, инструменты для операций с подшипниками, включающие специальные щипцы, обеспечивающие  монтаж стопорного кольца, и съемник подшипника.

2 Ингви, Lost Viking & All (о рулевом управл).Много.

Разыскал обещанную статью о рулевом. Вот она.

Напомним, что термином «рулевое управление» объединяют рулевую трапецию (её называют также рулевым приводом), рулевой механизм, рулевую колонку и рулевое колесо. Начнём с рулевой трапеции, которую приходится ремонтировать чаще всего. В неё входят поворотные рычаги, две крайние и средняя тяги, сошка и маятниковый рычаг. У всех заднеприводных машин ВАЗа рулевые трапеции одинаковы. Исключение составляет совсем небольшое количество автомобилей, выпущенных до 1971 года, у которых поворотные рычаги 2101-3001030 отличались от применяемых ныне 2101-3001030-01.

Поэтому при замене одного из рычагов старой конструкции новым, обязательно замените и другой рычаг.Что касается трапеции ВАЗ-2121, ни вся она целиком, ни входящие в неё сборочные единицы (средняя и крайние тяги в сборе, маятниковый рычаг в сборе) невзаимозаменяемы с трапецией ВАЗ-2101. Это относится также к длинным наконечникам тяг и поворотным рычагам. Короткие наконечники в сборе взаимозаменяемы.

Маятниковые рычаги ВАЗ-2101 и ВАЗ-2121 в сборе невзаимозаменяемы, однако они различаются только самими рычагами, что расширяет возможности ремонта.

Перейдём к рулевым механизмам. Эти узлы изготовляют трёх моделей: 2101-3400010, 2105-3400010 и 2121-3400010(2121-3400010-01). В сборе они невзаимозаменяемы, поскольку различаются длиной вала червяка, сошками и подшипниками вала сошки.

Следует уточнить, что на автомобили ВАЗ-2101, -21011, -21013, -2103, -2106 и т.п. можно установить рулевой механизм более новой модели ВАЗ-2105, однако для этого придётся полностью заменить колонку 2101-3400018 на 2105-3400018, используя облицовочные кожухи 2103-3403070-10 и 2103-3403072-10 или 2121-3403072-01. При этом на ВАЗ-2101, -21011, -21013 между верхним кожухом и панелью придётся поставить шторку, чтобы закрыть образовавшуюся щель.

Механизмы 2105-3400010 и 2121-3400010-01 взаимозаменяемы при условии замены сошек. В механизмах всех трёх моделей (ВАЗ-2101, -2105 и -2121) взаимозаменяем также картер рулевого механизма в сборе 2101-3401010. Возможно, не все читатели знают, в чём основное различие механизмов ВАЗ-2101 и -2105. У первого ролик сошки руля вращается в игольчатых подшипниках со стальными торцевыми шайбами, у второго — в специальном шарикоподшипнике (радиально-упорном, двухрядном), благодаря чему выше КПД механизма и меньше, чем у ВАЗ-2101, усилие на рулевом колесе. Валы сошки в сборе с роликом 2101-340160 и 2105-3401060 взаимозаменяемы, но, если смонтировать вал с роликом типа ВАЗ-2101 взамен -2105, руль станет тяжелее. Устанавливать рулевой механизм старой модели 2101-3400010 на более новые машины ВАЗ-2105, -2107, -2104 не допускается.

Теперь подробнее о рулевых колонках. Как и в случае с механизмами, нельзя смонтировать колонку ВАЗ-2101 на машины семейства ВАЗ-2105, -2107. Рулевой вал ВАЗ-2101 вращается в пластмассовой втулке, ВАЗ-2105 (верхний) — в двух игольчатых подшипниках, что делает узел надёжнее. На «нивах» выпуска до 1989 года верхний вал вращался в двух радиально-упорных шарикоподшипниках, с 1989 года — в игольчатых. У машин, имеющих такие различия, взаимозаменяемы только колонки в сборе, к отдельным деталям это не относится. Рулевые колонки ВАЗ-2105 и ВАЗ-2121 с верхним валом на игольчатых подшипниках, различаются только промежуточным валом, чтобы сделать их взаимозаменяемыми, достаточно заменить промежуточный вал.

(с) «За рулём» 1, 1993. В.Щербинин, конструктор НТЦ ВАЗ

Источник

Выявление и устранение неполадок в рулевой рейке

Если без ремонта рейки никак не обойтись, значит, произвести надо в тисках регулировку, то есть ее подтяжку. Сам люфт определяется покачиванием рейки. При нахождении значительного угла поворота нужно гайку подкрутить на 15 градусов, а затем сравнить люфт снова. Данную очередность действий стоит повторять, пока не избавитесь от лишнего поворота.

Проверять продуктивность выполненных работ следует во время движения вашего ВАЗ-2110. Преимущественно эксперименты осуществляются на небольшой скорости (примерно 40 км в час), когда удастся лучше всего выявить различные постукивания и закусывание руля.

Перетяжка руля ВАЗ 2110

Вот дошла очередь и до очередного элемента салона, который можно перетянуть. Кожаный руль всегда считался удобной и престижной деталью, которая здорово украшает интерьер салона автомобиля. Рассмотрим варианты перетяжки рулевого колеса десятки в домашних условиях. Выясним, на сколько сложно перетянуть руль своими руками. Согласитесь, куда приятнее, когда в руках мягкая кожаная вещь, а не холодная пластмасса тем более, что держаться за руль приходится на протяжении всего пути. Процесс перетяжки руля схож для всех марок автомобилей, разница лишь в форме самого рулевого колеса. Обтянуть руль кожей, который идеально ровный и круглый будет не сложно, а если руль с фиксаторами для пальцев или имеет не совсем округлую форму, то тут придется попотеть. Перед перетяжкой нужно снять руль.Перетянуть руль можно по разному:

  1. Перетяжка руля целиком (обод руля, клаксон и т.д.)
  2. Перетяжка отдельных частей руля (например, только обода)

Материал для перетяжки руля: на свой вкус выбираем материал, но имейте ввиду, что дешевый кожзам никогда не принесет такого удовлетворения как натуральная кожа :)Натуральную кожу для руля можно купить в ателье. Толщина кожи должна быть в пределах 1,5-2мм. Кроме ателье натуральную кожу можно взять у старой куртки или плаща.Процесс перетяжки по традиции начну с самого простого способа:

Перетяжка обода руля

Перетянуть обод руля своими руками легко. Сделать это сможет любой, кто никогда не был связан с шитьем. Для того, чтобы обтянуть деталь автомобиля нужно сделать лекало, но этот момент можно упустить если купить оплетки на руль ВАЗ 2110 в магазине (цена оплетки Автобра около 200р.). В таком комплекте Вы найдете кусочку кожи, которые уже подходящего размера под обод руля и нитки для стягивания. Все, что Вам остается сделать — это стянуть кусочки кожи на руле с помощью нити в уже проделанные отверстия (шов). Кто неуверен в прочности нити, могут использовать леску. Такой несложный процесс обтяжки обода руля займет не более 1-2ч.Хочу поделиться интересным способом, как сделать обод руля толще.Чтобы руль стал толще нужно обмотать обод руля спленом или другим подходящим мягким материалом, а затем перетянуть обод кожей. Пример утолщения спортивного руля:

Пошаговый ремонт рулевой рейки ВАЗ 2110

Самое выгодное, по экономическим меркам, решение – это совершить ремонт рулевой рейки Ваз 2110 своими руками. Для этого, первым делом, нужно изучить устройство рулевой рейки ВАЗ 2110.

Для ремонта в продаже есть специальные комплекты. Они есть нескольких видов в зависимости от комплектации.

  1. Простой набор, в него входит шайба, подшипник, гайка и втулками. Его цена около 250р.
  2. Набор средней комплектации, туда ко всему прочему еще входят подшипники и валы. Цена этого комплекта порядка 500р.
  3. Полный набор запчастей для ремонта рейки – ко всем остальным деталям, в него входит и сама рейка. Цена в районе 1000р.

Разборка с последующей заменой деталей рулевой рейки:

  1. Из салона откручивается болт нижнего фланца эластичной муфты.

  2. Под капотом откручиваются гайки крепления скоб рулевого механизма с обеих сторон, делается это все ключом №13.
  3. Рулевой механизм сдвигается вперед до выхода шлицевого конца шестерни, и вытаскиваем его через отверстие в брызговике.
  4. Далее нужно зажать губками картер рулевого механизма.

  5. С правой стороны картера нужно снять распорное кольцо и опору.
  6. Срезать одноразовые хомуты защитного чехла.
  7. Снятие защитного чехла.
  8. Снятие опоры и защитного колпачка с левой стороны картера.
  9. Специальным восьмигранным ключом №17 открутить гайку упора рейки и снять саму рейку.
  10.  Вынуть пружину и стопорное кольцо.
  11. Легким ударом нужно выбить рейку из гнезда. В задней части находится уплотнительное кольцо.
  12. Снять уплотнитель с переднего щитка.

  13. С помощью отвертки снять пыльник шестерни.
  14. Снять стопорную шайбу.
  15. Восьмигранным ключом №24 открутить гайки, которыми крепится подшипник, и снять гайки с вала.
  16. Ключом №14 вытащить шестерню с подшипником из картера. А за тем, вытащить рейку.
  17. Нужно поддеть отверткой втулку и аккуратно вытащить ее из картера.
  18. Надеть на новую втулку, новые демпфирующие кольца так, чтобы тонкая их часть находилась против разреза втулки.
  19. Вставить втулку, и следить за тем, чтобы все выступы, вошли в картер.
  20. Разрезать резиновые кольца по бокам втулки и вынуть отрезанные кусочки.
  21. Вытянуть стопорное кольцо и вынимаем из него шариковый подшипник (может понадобиться специальный пресс).
  22. Для съема игольчатого подшипника нужно применить специальный съемник. Если его нет, сверлом диаметром 2 мм в торце картера делаем два отверстия так, чтобы они выходили на кольцо игольчатого подшипника.

  23. Через отверстия, что получились, выбить подшипник.
  24. Нужно промыть пустой картер.
  25. Запрессовать игольчатый подшипник, для этого можно использовать холодную сварку.
  26. Смазать все детали рулевого механизма.
  27. Собрать узел рулевого механизма, в той же последовательности.

Ремонт рулевой рейки ваз 2110

Среди всех звуков, которые окружают водителя ВАЗ 2110, самым назойливым остается хруст и стук рулевой рейки. Определить его несложно. Он сам будет вбуриваться вам в уши до тех пор, пока рейку не заклинит на оживленном перекрестке в час пик, и вы узнаете от других водителей много нового о себе. Чтобы такого не произошло, к рейке нужно относиться с уважением и пониманием.

Что нужно для ремонта рейки

Не у каждого в свободном обороте найдется 10 000 на новую рейку, поэтому мы стараемся как можно внимательнее прислушиваться к ее работе, чтобы избежать полной замены. Достаточно будет купить ремкоплект. Они бывают двух видов – полные и неполные. В полный ремкомплект входят абсолютно все детали, подлежащие замене при капитальном ремонте рулевой рейки. Неполный комплект в основном составляют резинотехнические изделия, пластиковые втулки, пыльники и уплотнители, позволяющие выполнить текущий и профилактический ремонт рулевой рейки ВАЗ 2110.

На СТО для демонтажа некоторых деталей используют специальные съемники и калиброванные пробои. Если в вашем гаражном хозяйстве их нет – не смертельно. Обойдемся тем, что есть. Но минимум инструмента все же необходим. Ничего необычного в этом наборе нет, на всякий случай желательно присутствие под рукой дрели и набора сверл.

И еще один очень важный момент. На ВАЗ 2110 вполне может стоять рейка от восьмерки или от девятки, поэтому ремкомплекты у них разные. Перед покупкой набора уточните, какая именно рейка у вас стоит: по документации или по маркировке на картере рейки, чтобы потом не ходить в магазин и не просить о замене.

Признаки износа рулевого механизма

Поводом для того, чтобы начать ремонт рулевой рейки ВАЗ 2110, могут стать такие симптомы:

  • учащающийся стук в левой передней части кузова;
  • хруст при повороте руля;
  • течь смазки из-под пыльников;
  • повышенное усилие на руле при повороте;
  • периодическое заклинивание руля.

Даже при наличии одного из этих признаков стоит выполнять работы по рейке, а если все неприятности выскочили сразу – подавно.

Демонтаж рулевой рейки

Перед тем, как начать снимать рейку, стоит обеспечить к ней удобный доступ. Не нужно разбирать половину машины, достаточно будет снять колесо и защитный кожух. Когда доступ будет открыт, по возможности очистить все доступные для этого зоны, касающиеся рулевого управления. Рекомендуют снимать рейку в сборе с поперечными тягами, потому что так легче будет их откручивать, а тем более, ставить на место. При установке вы сэкономите как минимум час времени, если наживите тяги еще в тисках. Теперь можно приступать.

  1. Накидным ключом или головкой с крестовиной выкручиваем болт крепления рулевого вала. Он находится в салоне в районе педалей.
  2. Расшплинтовываем гайки на рулевых тягах и съемником выпрессовываем пальцы из шкворня.
  3. Откручиваем болты крепления картера рейки и вынимаем ее со стороны снятого колеса.

Разборка и дефектация рейки

После демонтажа чистим рейку от грязи, моем ее и проверяем дополнительно на наличие течи смазки. Зажав через деревянные бруски рейку в тисках, начинаем разборку и дефектацию.

  1. Вынимаем опорную заглушку и стопор, демонтируем чехол, удалив пластиковые хомуты.
  2. восьмигранной головкой на 18 отворачиваем упорную гайку и вынимаем пружину со стопорным кольцом. Упор рейки удаляется путем постукивания картера о деревянную колодку.
  3. Снимаем стопорную шайбу, удалив с шестерни пыльник.
  4. Отворачиваем гайку, крепящую шестерню и подшипник, после этого можно с помощью ключа и монтажной лопатки вынуть рулевую шестерню вместе с подшипником.
  5. Теперь можно вынимать саму рейку и проводить досмотр.
  6. Вынуть старую втулку и заменить ее на новую не сложно при помощи отвертки. На новую втулку одеваем резиновые демпфера, при установке новой втулки внимательно контролируем ее положение относительно технологических отверстий.
  7. Шариковый подшипник с вала снимаем стандартным двулапым съемником, а игольчатый подшипник придется высверливать тонким сверлом. После просверливания отверстия диаметром 1-1,5 мм, подшипник должен вынуться без проблем.
  8. Тщательно промываем картер рейки, смазываем все детали, а с особенной тщательностью саму рейку и ее шестерню, не жалея при этом Литола24 или Фиола1.
  9. Собираем узел в обратном порядке и не забываем законтрить резьбу на регулировочном упорном болте. Одеваем чехол, фиксируем пыльник новыми пластиковыми хомутами и устанавливаем рейку на автомобиль.

Победа. Работа выполнена. Можно выезжать на тест-драйв. Только не забывайте после 200 – 300 км пробега протянуть все резьбовые соединения и провести регулировку, когда новые детали притрутся друг к другу.

Ремкомплект для рейки 2110

Вся загвоздка в ремкомплектах. Здесь нужно держать ухо в остро, поскольку ремкомплект может быть или неполным, или некачественным. Стоит-то он недорого, но сам факт покупки некачественной запчасти, на которую рассчитываешь, неприятен. Малый ремкомплект включает в себя:

  • втулка рейки;
  • упор;
  • уплотнительное кольцо, три штуки;
  • упорная гайка.

Стоит такой набор около 300 рублей. Но лучше всего доплатить еще 250 и взять полный комплект, в который входят пыльники и гофры

Неважно, в каком состоянии старые, лучше их заменить, и вот почему

Дело в том, что в среднем, на 120-й тысяче, в зависимости от условий эксплуатации, могут появиться малозаметные трещины и прорывы на чулках и гофрах. Заметить их довольно сложно, а через них неминуемо попадает вода. Из корпуса рейки она уже никуда не денется и будет делать свое мокрое дело — ржавчины не избежать. Любой очаг коррозии на рейке — это минус к ресурсу как самой рейки, так и уплотнителе. Цепная реакция приводит к тому, что рейка в конце концов изнашивается слишком сильно, а восстановление может быть невозможно. Не скупитесь на хороший ремкомплект.

Основные неисправности рулевой рейки Ваз 2110

В современных автомобилях ВАЗ 2110 поломки рулевой рейки и гидроусилителя руля – весьма частое явление. Причины могут быть следующие:

Частая езда по неровным дорогам, попадание автомобиля в ямы на большой скорости, активный (небережливый) стиль езды. В такой ситуации рулевая рейка и ГУР быстро выйдут из строя, появится надоедливый стук, ухудшится управляемость. Итог – выход узла из строя; резкие ускорения в момент, когда руль находится в крайне правом или левом положении

Такая практика вождения негативно сказывается на продолжительности жизни рулевой рейки; регулярные заезды на бордюры – это большая нагрузка для столь важного механизма

Любителям такой «езды с препятствиями» очень скоро придется тратить деньги на ремонт рулевой рейки.

Основные причины мы выделили. Но как определить неисправность рулевой рейки на практике? По каким симптомам? Вот с этим вопросом мы и разберемся подробнее.

Поэтапная разборка и выполнение ремонта

Рейку руля автомобиля ВАЗ 2110 необходимо разбирать, соблюдая определенную очередность шагов.

Шаг №1:

  • зафиксировать картерный узел в тисах, имеющих не жесткие губки;
  • стянуть упор и кольцо распора, находящееся с правого бока картера;
  • убрать хомуты, держащие защитный кожух и убрать саму защиту;
  • снять опору, находящуюся на левой стороне картерного узла, убрать защиту в виде колпака;
  • ключом на «17» с шестигранным снованием отвинтить упорную гайку и извлечь рейку;
  • достать пружину и стопорящее колечко;
  • ударить картерным узлом об деревянное основание и попытаться выбить упорный элемент из паза;
  • извлечь уплотнение отсека двигателя и с помощью отвертки снять пыльниковый элемент шестеренки;
  • специальным ключом восьмигранного типа на «24» отвинтить фиксирующую гайку подшипника, не забыв перед этим снять стопорную шайбу;
  • при помощи ключа на «14», упирая на специальный выступ, вытянуть из картера шестеренку вместе с подшипниковым узлом, после чего извлекают рейку;
  • отверткой достать втулку для упора, повернув ее так, чтобы выступы совпадали с пазами картера.

Для того чтобы поставить новую втулку в картерный узел, потребуется надеть демпферные кольца. Здесь следует тонкую сторону разместить напротив разреза. Далее требуется опорную втулку возвратить обратно в посадочное гнездо в картере так, чтобы выступы строго вошли в паз. Потом нужно срезать резиновое кольцо и убрать лишние части резины.

Шаг №2:

  • извлечение стопорного колечка с вала, на котором посажена шестеренка;
  • снятие подшипника, используя специальный съемник.

Исправная рулевая система подарит водителю, кроме чувства комфорта, еще и гарантию безопасности на автомобильной трассе. Нужно постоянно следить за исправным состоянием этого механизма, и при первых признаках поломки срочно применять меры.

Лада 2110 ツɐʞdиҺツ (БЫВШАЯ) › Бортжурнал › Ремонт рулевой рейки ВАЗ 2110 своими руками.

Дорогие Драйвчане, любой механизм в автомобиле не вечен, так при езде по неровной дороге, в один прекрасный момент может появляется стук. который отдает в руль. Либо стоя на месте, может быть стук при повороте руля. Это первые признаки того, что пора делать ремонт рулевой рейки .

Следующие признаки помогут Вам определить состояние рулевой рейки:1.Возьмитесь за рулевой вал в районе стыка с рейкой и пошевелите вверх-вниз. Если стучит, то ремонт корпуса рейки (чаще всего причина работы игольчатого подшипника без смазки).2.Проверить люфт втулки и контакта рейки с рулевой шестерней можно взявшись из под капота за стык рулевых тяг.

Хорошо если причина окажется в плохом затяжении узлов, но если стуки в рейке, тогда поступить можно следующим образом:1.купить новую рулевую рейку2.восстановить рулевую рейку на СТО3.отремонтировать рулевую рейку самостоятельно

Если цена новой рейки Вас не смущает, тогда конечно лучше установить новый агрегат. Восстановить ее на СТО тоже выльется в копеечку. Ну а самый дешевый способ избавиться от стука — это все сделать самому.

Что следует знать, перед началом работ ?Для восстановления рулевой рейки продаются ремкомплекты. Ремкоплект рулевой рейки может быть различным по комплектации:1.Минимальный набор с шайбой, подшипником, новой гайкой и фторопластовыми втулками стоит 250р.2.Более полный комплект с подшипниками и валами стоит порядка 500р.3.Полный ремкомплект рейки в который включается сама рейка будет стоить от 850 до 1100р.

Кроме этого, в зависимости от года выпуска автомобиля рейка может быть старого образца (ВАЗ 2108) или нового (ВАЗ 2110-12). В последнем случае, отличие в том, что не нужно разбирать весь механизм, чтобы заменить втулку. Достаточно стянуть гофру, затем посередине открутить гайку и рейка разбирается на две части (одна часть весь механизм рейки, вторая часть где стоит втулка).

Конструкция рулевой рейки следующая. Снятие и установка рулевой рейки на ВАЗ 2110. Инструкция понятная, за исключением одного момента. Для того, чтобы вытащить вал нужен специальный ключ-восьмигранник на 24, причем внутри ключа должно быть отверстие.

Если такого ключа нет, тогда можно взять длинный болт с головкой на 17. Затем вытачить из шестигранной головки — почти треугольную (одна из граней немного подточена). Бока болта подтачиваем под ключ на 10. Специальный ключ для рулевой рейки готов !

Любой механизм в автомобиле не вечен, так при езде по неровной дороге, в один прекрасный момент может появляется стук, который отдает в руль. Либо стоя на месте, может быть стук при повороте руля. Это первые признаки того, что пора делать ремонт рулевой рейки .

Следующие признаки помогут Вам определить состояние рулевой рейки :

  1. Возьмитесь за рулевой вал в районе стыка с рейкой и пошевелите вверх-вниз. Если стучит, то ремонт корпуса рейки (чаще всего причина работы игольчатого подшипника без смазки).
  2. Проверить люфт втулки и контакта рейки с рулевой шестерней можно взявшись из под капота за стык рулевых тяг.

Хорошо если причина окажется в плохом затяжении узлов, но если стуки в рейке, тогда поступить можно следующим образом:

  1. купить новую рулевую рейку
  2. восстановить рулевую рейку на СТО
  3. отремонтировать рулевую рейку самостоятельно

Если цена новой рейки Вас не смущает, тогда конечно лучше установить новый агрегат. Восстановить ее на СТО тоже выльется в копеечку. Ну а самый дешевый способ избавиться от стука — это все сделать самому.Что следует знать, перед началом работ ?Для восстановления рулевой рейки продаются ремкомплекты. Ремкоплект рулевой рейки может быть различным по комплектации:

  1. Минимальный набор с шайбой, подшипником, новой гайкой и фторопластовыми втулками стоит 250р.
  2. Более полный комплект с подшипниками и валами стоит порядка 500р.
  3. Полный ремкомплект рейки в который включается сама рейка будет стоить от 850 до 1100р.

Кроме этого, в зависимости от года выпуска автомобиля рейка может быть старого образца (ВАЗ 2108) или нового (ВАЗ 2110-12). В последнем случае, отличие в том, что не нужно разбирать весь механизм, чтобы заменить втулку. Достаточно стянуть гофру, затем посередине открутить гайку и рейка разбирается на две части (одна часть весь механизм рейки, вторая часть где стоит втулка).

Конструкция рулевой рейки следующая . Снятие и установка рулевой рейки на ВАЗ 2110. Инструкция понятная, за исключением одного момента. Для того, чтобы вытащить вал нужен специальный ключ-восьмигранник на 24, причем внутри ключа должно быть отверстие.Если такого ключа нет, тогда можно взять длинный болт с головкой на 17. Затем вытачить из шестигранной головки — почти треугольную (одна из граней немного подточена). Бока болта подтачиваем под ключ на 10. Специальный ключ для рулевой рейки готов!

Короткая рулевая рейка на ВАЗ 2110 (установка, плюсы и минусы)

Приятный интерьер, удобная посадка и информативное рулевое управление, все вместе, определяют комфорт водителя в дороге. На последнее в какой-то степени влияет рулевой механизм (рейка), который мог различаться в зависимости от комплектаций и года выпуска «десятки». А Вы знаете, какие преимущества и недостатки короткой рулевой рейки?

В зависимости от вида, рейка рулевая 2110 может иметь 3,7 оборота, либо 4,2 оборота (про рейки с ГУР мы не говорим, см. «взаимозаменяемость реек ВАЗ»). Владельцы таких рулевых механизмов могут без труда установить «короткие рейки», например, от Лада Калина Спорт, которая имеет 3,1 оборота. Если купить короткую рейку в сборе с рулевыми тягами, тогда трудностей в процессе замены не будет.

Установка короткой рулевой рейки на «десятку»

Потребуется: ключ «на 13», «на 19», монтажная лопатка и молоток.Чтобы снять рулевую рейку ВАЗ десятого семейства вместе с рулевыми тягами следует:

  1. В салоне под педалями отвернуть болт нижнего фланца эластичной муфты, используя ключ «на 13».
  2. Демонтировать передние колеса. Снять шплинт, а затем отвернуть гайку крепления наконечника к рычагу стойки с помощью ключа «на 19». При отсутствии съемника гайку отворачиваем не до конца.
  3. Выпресовать палец из рычага съемником. Если его нет, установить монтажную лопатку в распор между рулевой тягой и рычагом стойки и выпресовать палец ударами молотка по торцу рычага стойки.
  4. В моторном отсеке отвернуть гайки крепления скоб рулевой рейки к передку кузова с правой и левой сторон, используя ключ «на 13».

Сдвинуть рейку вперед до выхода из нее шлицевого конца шестерни. Вытащить рулевую рейку вместе с тягами через отверстие в правой нише колеса.Установка короткой рулевой рейки ничем не отличается от установки штатной рейки ВАЗ 2110. Все действия производятся в обратной последовательности, при этом рейка должна находиться в среднем положении (в положение движения автомобиля по прямой). То есть должны совпадать метки на пыльнике и картере и лыска на валу шестерни должна находиться справа. Если шестерня поворачивалась, то сдвиньте рейку в одну из сторон до упора. Затем переместите рейку в другую сторону на один полный оборот метки на пыльнике и доведите метку до совмещения с меткой на картере механизма. После завершения всех монтажных работ проверьте и при необходимости отрегулируйте углы установки колес.Пример установки рулевой рейки Калина Спорт на ВАЗ 2110:

Преимущества и недостатки короткой рейки автомобиля

Водители, который заменили штатные рулевые рейки на коротки (3.1 оборота) заметили, что рулевое управление стало более информативным (понятным, четким, точным, острым и послушным). Теперь нет необходимости крутить руль из стороны в сторону, как на корабле. Перехватывать руль при маневрах теперь приходится меньше, чем раньше. Все это доставляет удовольствие от вождения. Недостаток тоже есть — увеличивается усилие на руле, но с ЭУР этого не заметно. Кстати, теперь самый раз установить спортивный руль или руль от Калины.

Необходимость в гидроусилителе

Автомобили ВАЗ 2112, сходящие с заводского конвейера, не содержат гидроусилитель руля. Этот факт может указывать на то, что машина просто не нуждается в таком устройстве. Однако, в продаже можно найти и самостоятельно установить гидроусилитель руля. Перед тем как что-то покупать, тратить время и силы, будет целесообразно взвесить все факты.

Аргументы в пользу гидроусилителя

Аспекты, свидетельствующие о необходимости установки этого устройства следующие:

  • Облегчение парковки;
  • Снижение усилия на затяжных поворотах;
  • Повышение лёгкости управления на дороге.

Как видно из списка, аргументов немного. Но для некоторых водителей они являются очень вескими.

Особенности рулевой рейки

Сборка рулевой колонки в автомобиле Лада Калина осуществляется методом селективности, в процессе происходит индивидуальный подбор рейки и валика для корпуса. Селективная сборка подразумевает неполную внутреннюю взаимозаменяемость отдельных деталей. Преимуществом считается использование в рулевом механизме тарельчатой пружины. Эта деталь не дает усадки. Срок эксплуатации может быть увеличен за счет смазки, имеющей широчайший диапазон температур.

Рулевая рейка — преобразователь вращающего действия руля с поворотом передних колес. Завод-изготовитель дает гарантию качества и продолжительности эксплуатации механизма. От данных характеристик зависит четкость, точность действий при рулении, бесшумность процесса управления автомобилем, продление срока использования агрегата. Селективная сборка рулевого механизма способна уменьшить зазор в зубчатой паре рейки и валика.

Это рулевая рейка данного авто

В настоящее время, когда интенсивность движения на дорогах возрастает с каждым днем, маневренность автомобиля имеет огромное значение. Рулевая рейка может быть укороченного хода, она позволит Калине стать еще более маневренной. При наличии короткой рулевой рейкой автомобиль становится быстрее, а действия водителя — точнее, к тому же он совершает меньше движений рулем.

Время на поворот из левого крайнего положения в правое значительно сокращается, что является положительным моментом при движении автомобиля по дороге.

Снятие и установка рулевого механизма Ваз 2110-2111-2112

Разборка и сборка рулевого механизма

Ремонт рулевого управления, устранение неисправностей в механизме ваз 2110, регулировка рулевого управления автомобиля ваз 2111, порядок снятия и установки наконечников. Регулировка рулевого управления лада 2110, ремонт рулевой рейки лада 2111 2112.

Модуль ваз 2112 снимаем и разбираем для замены защитного чехла и деталей рейки.

Демонтировать его можно двумя способами – с рулевыми тягами и без них. В первом случае выпрессовываем пальцы наружных наконечников рулевых тяг из поворотных рычагов стоек ваз 2111. Во втором варианте отсоединяем от рейки внутренние наконечники рулевых тяг.

В салоне отворачиваем болт нижнего фланца эластичной муфты ваз 2110 (см. Снятие рулевой колонки).

В моторном отсеке ключом «на 13» отворачиваем гайки крепления скоб рулевого механизма к передку кузова с правой…

…и левой стороны.

Зажимаем картер рулевого механизма в тиски с мягкими губками.

Демонтируем опору и распорное кольцо с правой стороны картера рулевого механизма ваз 2110.

Срезаем хомуты крепления защитного чехла (они одноразовые).

Снимаем защитный чехол.

Снимаем опору и защитный колпачок с левой стороны картера ваз 2111.

Специальным ключом с восьмигранной головкой «на 17» отворачиваем гайку упора рейки…

…и вынимаем ее.

Извлекаем пружину…

…и стопорное кольцо.

Ударом картера о деревянную подставку выбиваем упор рейки из гнезда. В кольцевой проточке упора установлено резиновое уплотнительное кольцо.

Снимаем уплотнитель переднего щитка моторного отсека ваз 2112.

Поддев отверткой, снимаем пыльник шестерни.

Снимаем стопорную шайбу.

Отворачиваем гайку крепления подшипника шестерни…

…и снимаем ее с вала.

Захватив лыску шестерни ключом «на 14» и опираясь им о монтажную лопатку, …

…вынимаем из картера шестерню в сборе с подшипником, …

…а затем рейку.

Поддев отверткой опорную втулку, выводим ее выступы из отверстий картера…

…и вынимаем втулку.

Перед установкой в картер новой опорной втулки надеваем на нее новые демпфирующие кольца так, чтобы тонкая их часть находилась против разреза втулки.

Устанавливаем втулку, следя за тем, чтобы ее выступы вошли в отверстие картера.

Разрезаем резиновые кольца по контуру втулки и удаляем отрезанные части.

Снимаем стопорное кольцо с вала шестерни ваз 2112…

…и двухлапым съемником выпрессовываем шариковый подшипник.

Для выпрессовки игольчатого подшипника применяем специальный съемник. Если такового нет, сверлом диаметром 2 мм в торце картера делаем два отверстия так, чтобы они выходили на кольцо игольчатого подшипника.

Через отверстия выбиваем подшипник из картера.

Промываем полость картера рулевого механизма ваз 2110.

Запрессовываем отрезком трубы игольчатый подшипник. Для заделки отверстий можно применить «быструю сталь» или «холодную сварку».

Обильно смазав зубья рейки, приводной шестерни и подшипников смазкой ФИОЛ-1, собираем узел в обратной последовательности.

Устанавливаем на место защитный чехол и закрепляем его хомутами.

Отрегулировав зазор рейки, закерниваем гайку упора, обмяв резьбу картера.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
