Меняем ручку дверей на ВАЗ-2114 своими руками: замена внутренней и наружной ручки

Как установить евроручки на ВАЗ 2109, 2114.

Для установки евроручки на ваз 2109, 2114, отжимаем её и пытаемся засунуть в посадочное гнездо. Влодит немного туговато. После установки ручки в технологическое отверстие её нужно немного толкнуть по ходу движения авто и ручка полностью садится на своё место. Теперь можно её прикручивать

В комплекте с евроручками идут тяги открывания двери. Две короткие идут на задние двери, две длинные на передние. Надеваем нужнуя тягу и регулируем её откручивая или закручивая пластиковую насадку на тягу. Пробуем открыть и закрыть дверь. Если дверь не открывается, то откручиваем пластиковую насакдку на несколько оборотов, если дверь не закрывается то закручиваем её.

Всё! Евроручка установлена! Теперь осталось собрать карту двери. Собирается она в обратном порядке разборки.

Как поставить евроручки на ваз 2109, 2114 теперь для вас не секрет!

На девятке, как и на любом другом автомобиле, закрывающий дверь замок управляется салонной и наружной рукоятками. Наряду с этим каждую дверцу можно запереть из салона нажатием на связанную с тягой пластиковую кнопку, расположенную в верхней части двери.

Регулировка передней или задней двери

Настройка дверных карт проводится в несколько этапов. Опытные водители подходят комплексно, они проверяют зазоры, проводят повторную регулировку петель, выполняют осмотр замыкающего и ручного механизма. Настроить дверцы можно несколькими вариантами:

1. Ключом ослабляются внутренние винты петель. Проводится постукивание молотком, чтобы конструкция сместилась в нужное положение. Потом проводится обратная затяжка крепежей.
2. Чтобы выровнять зазор, также выполняется ослабление петельного механизма в двух местах: сверху и снизу. Дверь нужно приподнять/опускать, регулируя высоту.
3. Искривление металла исправит только рихтовка.
4. Регулировка замка подразумевает ослабление фиксатора, затем перемещение вверх/вниз.
5. Выполняется разборка ручки. Если внутренние винты деформировались, то они заменяются.

Как заменить стеклоподъёмник двери на ВАЗ 2113-ВАЗ 2115?

Примечание! Стеклоподъёмник что на задней, что на передней двери заменяется практически идентично, правда там есть небольшие нюансы но на это можно даже и внимания не обращать и поэтому если вы научитесь спереди стеклоподъёмник заменять, то и на задней двери вы его так же сможете заменить и наоборот, но вот только есть одно Но! Стеклоподъёмник можно заменить как при снятом стекле с двери, так и на установленном стекле (Как вы будете делать решать вам, если стекло снимать не захотите, то в таком случае его просто отвёрткой можно будет зафиксировать, но если вдруг дверь сильно шелохнётся, то стекло может упасть и разбиться, на снятом же стекле такого у вас уже не произойдёт), если вы хотите всё таки его снять, то в таком случае прочтите статью под названием: «Замена стекла на ВАЗ», если же стекло снимать не хотите и уверены в том что он не упадёт, тогда приступайте к прочтению статьи мы в ней как раз описали процесс замены стеклоподъёмника при установленном стекле на двери автомобиля!

Снятие:

1) Начнём с передних дверей, но даже если вы заменяете стеклоподъёмники только лишь на задних дверях (А это пункт 2) то всё равно изучите пункт 1, потому что они между собой взаимосвязаны и из этих всех пунктов вы поймёте больше, чем прочитаете только лишь один из них, в общём перед заменой не важно на какой двери но нужно будет снять с неё обшивку, потому что механизм находиться внутри двери и не сняв обшивки вы до него просто не доберётесь (О том как снять обшивку, читайте в статье: «Замена передней двери на автомобиле» пункты 1-8), после того как обшивка снята, разъедините между собой колодку проводов и разъём которые на стеклоподъёмник идут (см. фото 1), после чего выверните все гайки (Их всего три) которые крепят сам механизм к двери (см

фото 2) и после этого выверните два болта крепления ползунка стеклоподъёмника к самой обойме стекла (см. фото 3), когда болты будут откручены, поднимите стекло в самый верх если вы его не сняли и зафиксируйте его в таком положение (Можно при помощи отвёртки зафиксировать см. фото 4, или же помощника попросить подержать в верхнем положении стекло можно).

Примечание! Чтобы механизм стеклоподъёмника можно было вынуть из двери и тем самым полностью снять, выверните ко всему этому два винта которые ручку открывания двери к автомобилю крепят (см. фото 1), после отворачивания винтов, снимите ручку протолкнув её для этого во внутреннюю часть двери и через вырез в двери её тем самым выведите (см. фото 2), затем с помощью тонких плоскогубец или же пассатижей или просто рукой можно, отсоедините резиновый держатель который тягу на ручки удерживает (см. фото 3) и после этого тягу от ручку отсоедините и вы сможете полностью снять её таким образом с автомобиля (см. фото 4) и поэтому когда ручка будет снята, выньте сам механизм стеклоподъёмника через тот же самый вырез в двери автомобиля!

2) Что касается задней двери и стеклоподъёмника, для того чтобы его снять, берите в руки гаечный ключ и с его помощью выверните три гайки которые сам механизм к двери крепят (см. фото 1), как только гайки будут откручены, два болта выкручивайте которые к обойме стеклоподъёмника ползунок со стеклом крепят (см. фото 2), после этого таким же образом зафиксируйте стекло как и в первом пункте описано (см. фото 3) и в завершение, когда стекло находиться уже в неподвижном состоянии, выверните три гайки крепления механизма к двери (см. фото 4) и так же ухватившись за него рукой, выньте из двери и тем самым полностью снимите.

Установка:

Устанавливается всё на свои места в обратной последовательности или если сказать по проще, то в обратном порядке снятию всё на свои места ставиться.

Интересный ролик по ремонту стеклоподъёмника передней двери, вы можете увидеть в ролике который закреплён на нашем сайте чуть ниже:

Не нашли интересующую Вас информацию? Задайте вопрос на нашем форуме.

Рекомендуем прочитать:

Как почистить сапун на ваз 2106

Ошибка р0422 ваз приора, и другие

Регулировка редуктора заднего моста ваз 2106 в домашних условиях

ВАЗ 2115 печка не греет

Метки ГРМ на ВАЗ 2112 – Замена ремня

В гофре воздушного фильтра масло, ВАЗ 2112, 16 клапанов, какие причины и что надо делать в этом случ…

Подвеска от нивы на ваз 2107

Как завысить ваз 2109

Варианты доставки товара

Обратите внимание! Ниже указаны способы доставки, доступные именно для этого товара. В зависимости от способа доставки возможные варианты оплаты могут различаться

С подробной информацией можно ознакомиться на странице «Доставка и оплата».

Посылка Почтой России

Доступные способы оплаты:

• Наложенный платеж (оплата при получении)
• С помощью карт Сбербанк, ВТБ, Почта Банк, Tinkoff
• Яндекс.Деньги
• QIWI
• ROBOKASSA

Отправка по всей России. Срок доставки – от 5 до 12 дней.

Посылка Почтой России 1 класс

Доступные способы оплаты:

• Наложенный платеж (оплата при получении)
• С помощью карт Сбербанк, ВТБ, Почта Банк, Tinkoff
• Яндекс.Деньги
• QIWI
• ROBOKASSA

Отправка по всей России. Срок доставки – от 2 до 5 дней. Дороже чем обычная доставка Почтой России, примерно, на 50%. Вес посылки до 2,5 кг

Экспресс-посылка EMS

Доступные способы оплаты:

• Наложенный платеж (оплата при получении)
• С помощью карт Сбербанк, ВТБ, Почта Банк, Tinkoff
• Яндекс.Деньги
• QIWI
• ROBOKASSA

Отправка по всей России. Срок доставки – от 3 до 7 дней. Дороже чем обычная доставка Почтой России, примерно, на 100%.

Транспортные компании

Доступные способы оплаты:

• С помощью карт Сбербанк, ВТБ, Почта Банк, Tinkoff
• Яндекс.Деньги
• QIWI
• ROBOKASSA

Доставка возможна в любой населенный пункт, где есть представительство транспортной компании. Срок доставки – от 2 до 10 дней. Отправка габаритных посылок выгоднее, примерно, на 50% чем Почтой России.

Курьерская доставка по г. Тольятти

Доступные способы оплаты:

• Наличными при получении
• С помощью карт Сбербанк, ВТБ, Почта Банк, Tinkoff
• Яндекс.Деньги
• QIWI
• ROBOKASSA

Срок доставки от 1 до 12 часов.

Самовывоз с нашего склада

Доступные способы оплаты:

• Наличными при получении
• Кредит, рассрочка
• С помощью карт Сбербанк, ВТБ, Почта Банк, Tinkoff
• Яндекс.Деньги
• QIWI
• ROBOKASSA

Время забора должно совпадать с режимом работы магазина.

Транспортное средство каждого автовладельца содержит мириады мелких деталей, которые при поломке не заслуживают должного внимания, хотя оказывают значительное влияние на слаженную работу всех механизмов авто. Например, сила звука зависит от частоты и скорости колебания мелких частиц, распространяющихся в определённом составе среды: жидкость, газ, твёрдое тело. Так и в авто любая незаметная деталь выполняет своё назначение в комплексе авто элементов, образующих единый кузов, подчинённых конкретной цели: спокойного и комфортного передвижения в различных условиях климата. Дверные ручки авто не являются исключающим элементом из общего состава транспортных комплектующих.

Ручки авто на внешней стороне кузова повторяют контур тела транспорта. Двери дорогих авто имеют хромированные дверные ручки. Современные роскошные авто снабжены электронной системой доступа, требующей сканирования большого пальца владельца для открытия двери авто. Владельцы отечественных авто приближаются мелкими шагами к роскоши и стилю, заменяя старые ручки на наружные евро ручки, изготовленные по последнему слову техники и соответствующим дизайном, которые отлично послужат своей цели, обеспечив комфорт и удобство владельцу транспортного средства ВАЗ 14-15.

Мысль о замене ручки дверей ВАЗ 14-15 приходит только при их поломке или обрыве составляющих, оставляя автовладельца с неработающей дверью. Такая мелочь способна доставить серьёзные неудобства неисправным механизмом дверной ручки, будь то внутренняя или наружная ручка двери. Данный элемент, как правило, изготовлен из пластика и металла, представляя собой изогнутую пластину, обеспечивающую доступ в авто. Стоит задуматься о простых дверных ручках как об одном из наиболее часто используемых компонентов авто. Они могут не выдержать жёсткого дёрганья, хлопанья дверью и прочего не разумного отношения, что обернётся серьёзным неудобством с доступом через окно или боковую дверь, а что ещё хуже через багажник. Забота о ручках двери такая же важная операция, как и замена масла. Цена доступная, а польза от беспрепятственного доступа неоценима.

позволяет уже с 2005 года ощутить прекрасные моменты роскошного экстерьера при вождении транспортных средств 14 и 15 моделей ВАЗ. Замена на евро ручки обеспечит незначительную роскошь, комфорт и надёжность в едином стиле и цветовой гамме. Компания изготавливает качественные детали на протяжении долгих лет, постоянно проводя испытания на стойкость к внешним воздействиям и долговечность покрытия наружных евро ручек дверей ВАЗ, что свидетельствует об их надёжности, высокой прочности и беззаботном вождении

Особое внимание специалисты компании уделяют деталям при производстве любых изделий. Именно поэтому все ручки легко установить, без подгонки, переделки

Смена наружной ручки

Для демонтажа и установки нового прибора потребуется тот же комплект инструментов. Инструкция без сверления:

1. Раскручивается евроручка салона. Демонтируется обшивочная панель.
2. Снимается гайка рукояти, затем крепление, удерживающее внешний предмет.
3. С замыкающего механизма снимаются упорные тяги, уплотнители.
4. Происходит извлечение ручки из дверного отверстия. Для этого снимается гайка, рукоятка оттягивается в сторону.
5. Ниша двери и отверстия очищаются от пыли, грязи. Металлические места обрабатываются антикоррозийным средством и силиконом.

Перед тем как проводить сборку декоративной панели, рекомендуется проверть работоспособность устройства. Если есть недочеты, то проводится доработка и регулировка механизма.

Нет в наличии посмотреть наличие в других городах

Комплектация: 4 ручки.	Комплект содержит евроручки в размере 4 штук.
Производитель:	ДЗА (Димитровградский завод автокомпонентов) ООО г. Димитровград
Артикул:	21140-6100040-20
Название:	Ручка двери наружная ВАЗ 2114 передний комплект + замок багажника 21140-6100040-20
Товар из категории: В категориях:	Механизмы кузова ВАЗ
Наличие:

Оплата при получении:

• Наличными
• Переводом на карту
• Банковской картой
• По счету (для организаций с НДС)

Важно. Перед получением товара, уточняйте его наличие по телефону или оформите заказ на нашем сайте

Доставка курьером по Екатеринбургу и близлежащим городам

• Оплата наличными по факту получения товара
• Стоимость доставки по городу и близлежащим городам — 100-250 рублей
• Бесплатная доставка по Екатеринбургу при заказе на сумму от 10 000 рублей.
• Сроки и стоимость доставки уточняйте у менеджера РусАвто

Минимальный заказ и стоимость доставки смотрите в разделе Доставка

Минимальный заказ	Стоимость доставки	Бесплатная доставка от
Екатеринбург	1000	150	6000
Верхняя Пышма	3000	200	10000
Березовский	3000	200	10000
Арамиль	3000	200	10000
Ревда	5000	400	17000
Первоуральск	5000	400	17000
Полевской	7000	500	26000
Сысерть	7000	500	26000
Новоуральск	10000	600	34000
Невьянск	12000	700	37000
* не расспространяетсяна крупногабариные запчасти и товар по спец. цене

Доставка «Почтой России»

• Предоплата 30% от стоимости товара ( Безналичный расчет по выставленному счету)
• Остаток суммы наложенным платежом по факту получения вашего товара в почтовом отделении.
• Услуги за доставку оплачиваются получателем по действующим тарифам «Почты России»

Почему мы просим частичную предоплату перед отправкой ? В нашей практике были случаи, когда отправленный наложенным платежом товар находился долгое время в почтовом отделении получателя и не забирался. Мы были вынуждены оплачивать хранение и нести дополнительные расходы за обратную пересылку невостребованного товара на наш склад.

Неоднократно владельцы ВАЗ-2114 сталкивались с проблемой замены дверной ручки. Этот процесс достаточно простой, но часто в нем путаются, и по незнанию повреждают сам элемент или соседнее. Статья расскажет, как заменить ручку двери снаружи без особых усилий.

Видео о замене внутренней ручке задней двери (осторожно мат):

Замена двери на ВАЗ 2113-ВАЗ 2115

Примечание!
Передняя дверь на автомобилях семейства Самара 2 снимается аналогично задней. Во избежание повторений, мы рассмотрим в данной статье инструкцию на примере двери спереди, а вы, по мере необходимости, проделайте подобную процедуру и с задней.

Поскольку работа по снятию двери соприкасается электроникой, то рекомендуем скинуть клему минус с аккумулятора, во избежание короткого замыкания проводки.  Подробнее читайте здесь: «», пункт 1.

Снятие

1) В начале необходимо снять дверную обшивку. С помощью отвёртки отверните нижние винты, крепящие кармашек, а затем снимите его с автомобиля.

Примечание!
Открутив нижние винты, не спешите полностью снимать кармашек. Туда встроены переключатели, регулирующие стекло (поднимают и опускают его). Их необходимо снять:

• отверните винты снизу и чуть-чуть отодвиньте кармашек от обшивки;
• подденьте отвёрткой какой-либо переключатель и выньте его наверх;
• затем отожмите фиксаторы колодки проводов и разъёдините её вместе с переключателем (показано на маленьком рисунке ниже);
• повторите процедуру со вторым переключателем;
• полностью снимите нижний кармашек с автомобиля.

2) Теперь подденьте ножом либо отвёрткой декоративную накладку, удерживающую ручку двери.

Примечание!
Сняв накладку, вы увидите перед собой два больших винта, крепящие ручку к двери. С помощью отвёртки полностью выверните оба винта (на фото ниже виден лишь один винт) и полностью снимите ручку с автомобиля.

3) Далее подденьте отвёрткой и снимите пластмассовую облицовку (указана стрелкой), находящуюся на ручке открывания двери. Данная облицовка крепиться внутри на фиксаторах, бывает достаточно поддеть какой-либо уголок отвёрткой и она начнёт понемногу сниматься.

4) После обхватите рукой кнопку, закрывающую дверь  автомобиля и просто выверните её. В случае трудностей,  возьмите в руки отвёртку и за верхнюю резьбу полностью выверните кнопку (показано на маленьком фото внизу).

5) Следом, если у вас установлены колонки, то с помощью отвёртки выверните их винты крепления. Затем выньте колонку из отвёрстия и отсоедините от задней части два провода, подсоединенные к ней. Обязательно запомните месторасположение проводов, при необходимости сфотографируйте, чтобы ничего не перепутать, устанавливая колонку обратно.

6) Затем, если у вас на двери имеется ручка поднимания-опускания стекла, то снимите её. Сперва сдвиньте облицовку ручки (на фото ниже она указана стрелкой), а после потяните за ручку и снимите её с автомобиля (смотрите маленькое фото).

7) Теперь потяните за ручку, управляющую наружным зеркалом заднего вида и снимите её.  Уберите облицовку механизма, находящуюся за ручкой (нижнее фото):

8) С помощью отвёртки подденьте обшивку в некоторых местах и найдите шесть пистонов крепления и аккуратно извлеките их из обшивки.  Пистоны располагаются внутри, поэтому вам придётся отгибать её со всех сторон. После извлечения пистонов полностью снимите обшивку с двери автомобиля.

Примечание!
Запаситесь новыми пистонами – они одноразовые, при снятии ломаются, зато стоят копейки.

9) Отыщите две колодки проводов и два разъёма, соединенные между собой.  Разъёдините их, запомнив расположение разъёмов и колодок, либо пометив их с помощью маркера.

10) Затем извлеките из отверстия в двери фиксатор (см. уменьшенное фото ниже ), крепящий к двери провода электро-стеклоподъемника и моторедуктора, чтобы они не болтались.  Разъёдините разъём с колодкой проводов электростеклоподъемника двери (продемонстрировано на основном фото).

11) Следом извлеките из отверстия в двери резиновую трубку, внутри которой находится жгут проводов (маленькое фото), а затем извлеките жгут проводов моторедуктора и электростеклоподъемника  как показано на основном фото.

12) Теперь присмотритесь в места нахождения петли крепления двери. В середине находится палец, крепящий ограничитель открывания двери. С помощью бородка и молотка полностью аккуратно выбейте палец, не повредив его, или же просто отверните два болта ограничителя (указаны стрелками).

13) И в завершение, придерживая дверь рукой, а лучше попросив помощника придержать, выверните болты (2 шт), крепящие дверные петли к кузову автомобиля. Отворачивать начинайте с верхнего болта крепления и затем перебирайтесь к нижнему.

Примечание!
На фото выше показан верхний болт крепления дверной петли к кузову. Отвернув верхний и нижней болты, аккуратно снимите дверь с автомобиля!

Установка

Установка новой двери производиться в обратном снятию порядке. С помощью болтов, крепящих петли, отрегулируйте положение двери относительно кузова, не давая ей свисать и не допуская различных зазоров.

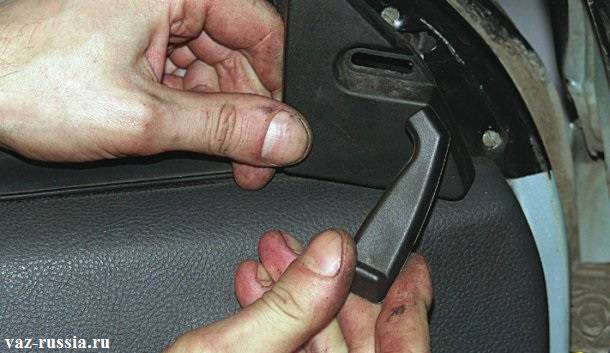

Как заменить внутреннюю ручку двери ваз 2114

Вот собственно что случилось. Дернул — а она осталась в руке. (Фото 1) В интернете есть несколько видео и просто текста о том, как заменить эту ручку. Но, по сути, там и читать ненадо, все и так ясно, за исключением… Сейчас попробую поэтапно, для чайников, рассказать как заменить внутреннюю ручку ваз 2113-15. Нам понадобится 2 отвертки (крестовая и плоская) и много терпения.

Фото 2. Первый шаг — нам необходимо снять с двери все, что нам мешает снять дверную карту. А именно это рукоятка (2 болта крестовых), защёлка двери (в кадр не попала, сверху которая дверь блокирует) и пластмасска между картой и самой ручкой, которую мы меняем.

Фото 3. После, мы снимаем саму карту и нашу поломанную ручку и видим картину на фото. Это крючок, в который нам необходимо вдеть нашу новую ручку (фото 4). В принципе, когда будете снимать старую ручку, вы принцип поймёте. И тут, запасаемся терпением, и наощупь вставляем крючок в отверстие в нашей ручке открывания. Лично у меня ушло пол дня)

Фото 5. Поставили и прикрутили ручку. Она крепится на двух болтах. Начинаем собирать все обратно.

Фото 6. Поставили дверную карту.

Фото 7. Поставили все запчасти на место)

Собственно в результате все работает, дверь открывается !)

Конструкция наружных ручек дверей на автомобилях ВАЗ 2113, 2114 и 2115 достаточно надежна, если рассматривать именно ручки старого образца. А вот с новыми, так называемыми евро-ручками бывают частенько проблемы. Но в данной статье мы рассмотрим именно на примере автомобилей старого образца замену наружных ручек.

Для того, чтобы произвести данный ремонт своими руками, понадобится инструмент следующего типа:

• головка на 8 мм
• удлинитель
• трещоточная рукоятка или вороток
• отвертка коротка плоская

Несмотря на довольно обширный ассортимент евроручек, подходящих на ВАЗ 2114, отечественные владельцы «четырнадцатой» больше всего предпочитают использовать комплекты «Рысь». Это качественные, надежные изделия, обладающие превосходным дизайном, плавностью линий, обтекаемостью, великолепным удобством хвата.

Ручки Рысь

Плюс, разумеется, большую роль в популярности аксессуаров играет качество. Здесь предъявить какие-либо претензии к евроручкам Рысь для автомобиля ВАЗ 2114 не представляется возможным.

Базис сборки и разборка передней двери Ваз 2113-2114-2115

Базис разборки и сборки передней двери в правильной последовательности

Инструкции по ремонту и замене деталей кузова ваз 2113 2115, этапы разборки и снятия дверей ваз 2114, порядок сборки и установки двери багажного отделения. Элементы кузова лада 2113, уход за кузовом лада 2115. Регулировка дверей, капота, бампера.

• Стеклоподъемник передней двери
• 1 – ручка стеклоподъемника
• 2 – облицовка
• 3 – розетка
• 4 – прокладка
• 5 – механизм стеклоподъемника
• 6 – оболочка троса
• 7 – ролик
• 8 – стекло
• 9 – уплотнитель
• 10 – уплотнитель наружный
• 11 – уплотнитель внутренний
• 12 – обойма
• 13 – пластина крепления опускного стекла
• 14 – трос

Отожмите розетку 3 и сдвиньте до полного выхода облицовку 2 ручки 1 стеклоподъемника Снимите ручку и облицовку.

• Внутренний вид передней двери
• 1 – кнопка выключения замка
• 2 – обивка двери
• 3 – ручка подлокотника
• 4 – внутренняя ручка двери
• 5 – наружное зеркало заднего вида
• 6 – болты крепления двери
• 7 – ограничитель открывания двери
• 8 – выключатель электростеклоподъемника
• 9 – карман обивки двери
• 10 – катафот
• 11 – наружный замок двери

Вывернув винты, снимите ручку подлокотника 3 и карман обивки двери. При помощи отвертки снимите облицовку внутренней ручки 4 двери. Выверните кнопку 1 выключения замка.

Снимите ручку регулирования наружного зеркала 5 заднего вида, внутреннюю облицовку и, вывернув винты крепления, снимите зеркало.

Открутите винты крепления и снимите вниз направляющие желобки опускного стекла, затем отсоедините обойму 12 стекла от пластины 13, отверните гайки крепления стеклоподъемника, снимите его и выньте через верх опускное стекло.

• Стеклоподъемник с электроприводом
• 1 – ролик
• 2 – оболочка троса
• 3 – опора стеклоподъемника
• 4 – механизм стеклоподъемника
• 5 – моторедуктор
• 6 – пластина крепления опускного стекла
• 7 – кронштейн крепления моторедуктора
• 8 – трос

Часть лада самара 2 комплектуется стеклоподъемниками с электроприводом.

Подъем стекла осуществляется путем передачи крутящего момента от моторедуктора 5 механизму 4 стеклоподъемника и далее вертикальным перемещением троса 8 с закрепленной на нем пластиной 6 крепления опускного стекла.

Перед разборкой двери ваз 2113 и последующим снятием стеклоподъемника необходимо отсоединить переключатель 8 от разъема моторедуктора 5. Снимите стеклоподъемник, выкрутите опоры 3 и отсоедините моторедуктор.

• Замок передней правой двери
• 1 – поводок клавиши
• 2 – поводок выключателя замка
• 3 – тяга выключения
• 4 – тяга наружного привода
• 5 – клавиша
• 6 – кнопка выключения замка
• 7 – тяга кнопки выключения
• 8 и 17 – рычаги выключения
• 9 – наружная ручка двери
• 10 – кронштейн внутренней ручки
• 11 – внутренняя ручка двери
• 12 – облицовка внутренней ручки
• 13 – тяга внутреннего привода
• 14 – корпус внутреннего замка
• 15 – рычаг наружного привода
• 16 – промежуточный рычаг
• 18 – корпус наружного замка
• 19 – палец привода замка
• 20 – собачка
• 21 – фиксатор замка
• 22 – храповик
• 23 – винт крепления замка

Отсоедините от замка тяги 4, 7 и 13, наружной 9 и внутренней 11 ручек двери. Отверните две гайки крепления и снимите наружную ручку двери ваз 2114.

• Крепление замков и ручек передней двери
• 1 – внутренняя ручка двери
• 2 – передняя дверь
• 3 – тяга внутреннего привода
• 4 – кнопка
• 5 – наружная ручка двери
• 6 – клавиша ручки
• 7 – личинка замка
• 8 – уплотнитель ручки
• 9 – тяга кнопки
• 10 – тяга наружного привода
• 11 – поводок выключателя замка
• 12 – тяга поводка выключателя замка
• 13 – палец фиксатора замка
• 14 – корпус фиксатора замка
• 15 – замок наружный
• 16 – замок внутренний
• 17 – тяга моторедуктора
• 18 – моторедуктор блокировки замка двери

В случае комплектации электроблокировкой замков дверей после снятия обивки двери отсоедините разъем моторедуктора 18 и тягу 17.

Выверните винты и снимите замок 8. Выньте внутреннюю ручку двери в сборе с кронштейном 10, вывернув предварительно винты крепления.

Сборку двери выполните в обратном порядке. Для надежного крепления резьбу винтов замка и фиксатора смажьте герметиком типа УГ-9. Перед установкой обивки двери проверьте состояние держателей.

• Крепление замков и ручек задней двери
• 1 – рычаг
• 2 – тяга кнопки
• 3 – кнопка
• 4 – тяга привода замка
• 5 – тяга внутреннего привода
• 6 – панель двери
• 7 – клавиша ручки
• 8 – корпус ручки двери
• 9 – поводок клавиши
• 10 – уплотнитель ручки
• 11 – тяга
• 12 – замок наружный
• 13 – палец фиксатора замка
• 14 – корпус фиксатора замка
• 15 – замок внутренний
• 16 – тяга моторедуктора
• 17 – моторедуктор блокировки замка двери
• 18 – ручка двери внутренняя

Разборку и сборку задней двери лада самара 2 производить аналогично передней.

Снятие и установка заднего стеклоподъемника на Калине

Прежде чем начинать выполнение данной процедуры, первым делом необходимо будет снять обшивку задней двери, так как весь механизм находится непосредственно под ней. После этого хорошо видны все гайки крепления стеклоподъемника к внутренней части двери.

• две гайки снизу
• одна сверху
• три сбоку — крепление катушки механизма подъемника
• два болта крепления к стеклу

Верхние и нижние гайки необходимо отворачивать ключом на 10 мм:

А боковые ключом на 8 мм:

Стекло крепится к рамке подъемника при помощи болтов, которые откручиваются ключом на 8 мм. Разумеется, предварительно необходимо зафиксировать стекло, подставив что-либо под него, или подложив между ним и дверью.

Основной момент — перед снятием необходимо, чтобы шпильки крепления механизма ушли внутрь двери. Для этого надавливаем на них с небольшим усилием, поправляя конструкцию изнутри, если это необходимо, и продеваем шпильки внутрь.

Нужно добиться такого положения подъемника внутри, чтобы все его шпильки были выведены из отверстий в двери. Наглядно это показано на фото ниже.

Теперь можно вынимать стеклоподъемник из задней двери Калины, проворачивая его в нужном положении, чтобы он без особого труда вышел через правое нижнее технологическое отверстие.

И конечный результат этого ремонта продемонстрирован ниже.

Установка нового происходит в порядке обратном снятию. Стоит отметить, что цена нового, хоть и механического, составляет довольно немало, а именно — цена его может быть от 500 до 650 рублей. Разумеется, это будет далеко не заводское качество, даже если производитель будет Автоваз. Об этом я говорю очень часто, так как многие знают, какое качество у конвейерных деталей, а какое у запчастей, поставляемых в магазины.

Купить настоящий оригинал с небольшим пробегом можно на авторазборке от Лада Калина Блог: https://vk.com/razborkaavtostaryjoskol. Можно оформить доставку в любой город и населенный пункт России почтой или транспортной компанией за счет покупателя. Очень много реально свежих машин с пробегами до 50 тыс. км, уже бывали машины от 2007 до 2012 г.в.

Если есть, чем дополнить материал, оставляйте свои комментарии ниже.

Как разобрать дверь ВАЗ 2114 и снять обшивку? Переднюю и заднюю своими руками – ЛЕГКО

Так как в нашей стране очень популярны автомобили ВАЗ, то мне часто приходят вопросы от автомобилистов по обслуживанию. Особенно от владельцев 2114, 2115 бывает и 2113! Почему то молодежь выбирает именно эти варианты. И зачастую очень часто, владельцы интересуются таким вопросом – как разобрать дверь или снять обшивку? Например — поставить акустику, отремонтировать стеклоподъемник или просто проклеить для улучшения шумоизоляции. Так как у меня также был ВАЗ 2114, и также разбирал переднюю и заднюю дверь, сегодня я хочу «накидать» небольшую инструкцию, которая вам поможет в этом вопросе …

Постараюсь ответить сразу на все вопросы, то есть снятие и передней и задней обшивок дверей. По сути, тут нет ничего сложного, главное четко выполнять все инструкции.

Про инструмент

Что нам понадобиться – это отвертки, желательно одну крестообразную, другую – прямую. Также купите «пистоны» для обшивки, они универсальные и подходят для всего семейства ВАЗ. Многие их называют еще «елочками».

Стоят они копейки, но ломаются на раз при разборе. Поэтому желательно их иметь, иначе дверь будет греметь. Все больше нам ничего не понадобиться.

Предлагаю начать с передней части.

Разбираем переднюю дверь

1) Для начала нам нужно снять основную рукоять, при помощи которой закрывается дверь. Отжимаем декоративную накладку отверткой, только аккуратно, не повредите. Далее откручиваем болты, всего их два и снимаем ручку.

2) Затем снимаем декоративную накладку ручки отпирания, знаете такой черный пластик, также его подцепляем отверткой и вытаскиваем, там две защелки будьте аккуратны.

3) Затем нужно снять нижнюю полку, в которую установлены кнопки стеклоподъемников, там два – три болта. Полка выходит вместе со шлейфом стеклоподъемника, отключаем их и убираем.

4) Далее, как правило идет динамик, крепится он на 2 – 4 болтах, если честно, то я видел и на одном. Откручиваем, там с завода идут крестообразные болты. Убираем.

5) В верхней части, выкручиваем «шпингалет» запирания, он просто выкручивается как болт.

6) Все снято, теперь нам нужно отсоединить саму обивку, тут немного посложнее. Можно потянуть за углы, а можно подцепить отверткой и тянуть на себя – главное не сломать, аккуратненько стараемся отделить. Если какие-то заклепки сломались (а это будет 100%), не переживаем мы же купили новые

НА этом «разбор» закончен, как видите, ничего сложного и это еще считается, что передняя часть сложная. Смотрим видео.

Сзади все намного легче.

Снимаем заднюю обшивку

Повторять основные моменты нет смысла, они практически идентичные.

Также разбирается ручка и убирается заглушка, верхний запорный «шпингалет». Вот только тут нет – полки и динамика.

Как нет и стеклоподъемника, то есть — нет подводки проводов, которые нужно отключать. Зато здесь имеется обычная ручка для окна, как называют в народе – «весла» или привод на «мускульной силе». Для того чтобы ее разобрать, нужно отверткой немного отогнуть ее на себя – вытащить запорное нижнее кольцо. После чего ручка просто сойдет сама.

Все повторяем процедуру с обивкой также как на передней двери, просто аккуратно тянем. Помним про заклепки.

Сейчас небольшое видео.

Что еще хочется отметить, если прочитать инструкцию — то в ней рекомендуется полностью менять заклепки при каждом снятии обивки – они просто теряют свои характеристики, усики отваливаются, если мне не изменяет память их по 8 штук на каждой обшивке. Грозит это тем — что будет проявляться дребезжание на кочках, неровной дороге.

Небольшой совет от меня

Ребята если разбирали просто по поводу ремонта стеклоподъемника или устанавливали динамики. То мой вам совет, можно немного усовершенствовать конструкцию, а именно уменьшить ее продуваемость. Советую почитать вот эту статью.

Если для такого утепления вы не готовы, то на металл стоит нанести обычный плотный целлофан, хватит в 0,3 мм. Прям вырезаем по трафарету двери и приклеиваем его на металл (можно на двойной скотч), предварительно сделав отверстия для ручек и болтов. Подсмотрел я это на многих иномарках, у них это обязательно!

Что нам это дает:

1) Дверь не будет так быстро продуваться в холодный период времени, что даст нам немного больше тепла. Салон будет прогреваться быстрее.

2) Все же будет меньше сверчков, потому как эта прослойка, не даст напрямую взаимодействовать пластику и металлу.

Лично проверено на своей бывшей ВАЗ 2114, в салоне реально теплее зимой.

НА этом заканчиваю, думаю было вам полезно, читайте наш АВТОБЛОГ.
