Меняем лампочки на панели приборов Нива Шевроле своими руками

Признаки неисправности приборной панели

Неисправность показателей на приборной панели заметить можно с помощью простого наблюдения. Например, это касается стрелки с указанием на скорость движения или объемом наполненности бензобака. В таком случае они будут либо оставаться в неподвижном состоянии, либо изменяться хаотично, независимо от внешних обстоятельств и скорости движения.

Как правило, такие сбои в системе не влияют на функционирование самого автомобиля. Но при этом сбивают водителя, предоставляя ему неверную информацию о транспортном средстве. Так, например, можно легко нахвататься штрафов за превышение скорости, даже не зная за собой такого нарушения.

Другими признаками служит мигание разных лампочек на панели и проблемы с запуском двигателя. Обнаружить сбои в системе работы в такой ситуации гораздо сложнее, поскольку признаки могут быть связаны с поломками в других узлах Чтобы узнать, что неисправность связано именно с панелью, нужно провести тщательную диагностику, которая поможет установить причину возникновения проблемы.

Совсем иная ситуация возникает случае, если отказывают все приборы на панели. В таком случае неисправность не вызывает сомнений и необходимо приступать к устранению проблемы. В большинстве случаев для решения требуется разобрать панель и заменить вышедшие из строя элементы. Выполнить такую работу можно самостоятельно, без помощи специалиста.

Проверка приборов

Комбинация приборов имеет встроенную систему самодиагностики. Эта система позволяет провести тестирование комбинации приборов на автомобиле.

1. При выключенном зажигании нажмите и удерживайте кнопку сброса показаний суточного пробега. Включите зажигание и отпустите кнопку.

После этого комбинация приборов переходит в режим «тест»: стрелки всех приборов три раза совершают движение на весь диапазон шкалы и высвечиваются все сегменты жидкокристаллического индикатора (ЖКИ).

2. Очистите память процессора электронной комбинации приборов, нажав на кнопку сброса показаний одометра и удерживая ее не менее 5 с.

3. Проведите повторное тестирование. После этого кратковременно нажмите и отпустите кнопку сброса показаний одометра. На ЖКИ появится номер варианта программного обеспечения процессора (Uer 0.8, Uer 1.1 или другой).

4. При повторном нажатии кнопки сброса появится один из следующих кодов:

0 – неисправности отсутствуют; 1 – неисправен микропроцессор;

2 – обрыв цепи датчика указателя уровня топлива;

4 – повышенное напряжение в бортовой сети (больше 16+1,8 В);

8 – пониженное напряжение в бортовой сети (меньше 8–0,6 В).

Если неисправностей несколько, высвечивается соответствующая сумма кодов, например: 6 (2+4), 10 (2+8), 12 (4+8), 14 (2+4+8).

Также можно проверить указатель температуры охлаждающей жидкости. Для этого воспользуйтесь справочными данными из таблицы.

Данные для проверки указателя температуры охлаждающей жидкости

Температура, °С	Напряжение, подводимое к датчику, В	Сопротивление датчика, Ом
30	8	1350-1880
50	7,6	585-820
70	6,85	280-390
90	5,8	155-196

Датчик контрольной лампы давления масла установлен в головке блока цилиндров.

Контакты датчика должны замыкаться и размыкаться при давлении 20–60 кПа (0,2–0,6 кгс/см2).

Датчик указателя уровня топлива объединен с электробензонасосом, установленным в топливном баке.

Датчик имеет переменный резистор из нихромовой проволоки.

Подвижный контакт резистора перемещается под действием рычага с поплавком.

При пустом баке (нижнее положение поплавка) сопротивление датчика должно быть 315–345 Ом, с баком, наполненным наполовину, – 108–128 Ом, а при полном баке – не более 7 Ом.

Адреса выводных штекеров комбинации приборов

Номер штекера	Адрес (назначение штекера)
Колодка белого цвета (Х1)
1	Корпус (масса).
2	Низковольтный вход тахометра.
З	Высоковольтный вход тахометра.
4	К предохранителю FЗ монтажного блока (+ аккумуляторной батареи).
5	К датчику температуры охлаждающей жидкости.
6	К предохранителю F10 монтажного блока
7	—
8	К контроллеру управления двигателем
9	К контроллеру управления двигателем
10	К предохранителю F10 (к клемме «15» выключателя зажигания)
11	К выключателю стояночного тормоза
12	К выводу «D» генератора
13	К датчику контрольной лампы давления масла
Колодка красного цвета (Х2)
1	К датчику температуры окружающего воздуха
2	К предохранителю F16 (к клемме «15» выключателя зажигания)
3	Корпус (масса)
4	К регулятору освещения приборов
5	К переключателю указателей поворота (правый борт)
6	К переключателю указателей поворота (левый борт)
7	К датчику уровня тормозной жидкости
8	К бортовому компьютеру
9	К датчику скорости
10	К датчику указателя уровня топлива
11	К предохранителю F14 монтажного блока
12	К выключателю аварийной сигнализации (не используется)
13	К клемме «50» выключателя зажигания

Адреса штекеров приборной панели

Работа приборов контролируется электронным модулем, который получает информацию с датчиков, и отправляет ее на панель. Для подключения к нему, а также другим узлам, щиток имеет две колодки со следующими адресами штекеров:

Белая колодка на 13 выводов (X-1)

Тахометр (низковольтный вход)

Тахометр (высоковольтный вход)

+ аккумулятора (через предохранитель F-3)

Датчик температуры охлаждающей жидкости

Электронный блок управления двигателем

Клемма «15» замка зажигания (через предохранитель F-10)

Выключатель ручного тормоза

Вывод «D» генератора

Датчик давления масла

Красная колодка на 13 выводов (X-2)

Датчик температуры окружающей среды

Клемма «15» замка зажигания (через предохранитель F-16)

Регулятор освещения панели

Переключатель поворотов (повторители правого борта)

Переключатель поворотов (повторители левого борта)

Датчик уровня топлива

Клемма «50» замка зажигания

Неисправности приборной панели

Приборная панель, как и любой другой электронный узел, подвержен воздействию таких вредных факторов, как короткое замыкание, обрыв проводов цепи питания или информирования, неисправность одного из основных узлов устройства. Если вам пришлось столкнуться с подобной проблемой, в первую очередь, определите, какие признаки поломки подает щиток:

• панель вообще не функционирует, но двигатель запускается и работает в штатном режиме;
• не горит панель приборов «Нива-Шевроле», но при этом все указатели работают (нет подсветки);
• не работает спидометр и тахометр;
• не функционируют приборы датчиков температуры и уровня топлива.

В первом случае, скорее всего, потерян контакт на разъемах устройств. Достаточно рассоединить колодки, зачистить контакты, и все снова заработает. Подобная неисправность может настигнуть вас осенью или зимой, когда в воздухе повышен уровень влаги.

Если на автомобиле «Нива-Шевроле» лампы панели приборов не горят, но все ее элементы работают в штатном режиме, причину нужно искать в проводах питания осветительных лампочек, или в самих лампах.

Выход из строя тахометра или спидометра также свидетельствует об обрыве в цепи питания. То же можно сказать и при неполадках в работе датчиков уровня топлива и температуры.

Смотреть галерею

Варианты тюнинга

Выбор вариантов для тюнинга не особо большой:

1. Установить приборку от другого автомобиля. В этом случае вам понадобятся услуги квалифицированного электрика, поскольку придется переделывать разъемы. Также можно установить цифровой вариант приборки — это будет более, чем оригинально.
2. Как вариант тюнинга, можно установить светодиодные лампочки вместо обычных. Многие автовладельцы выбирают именно этот вариант, поскольку он менее затратный и самый простой в плане реализации.
3. Еще один способ тюнинга — установить оригинальные приборные шкалы на спидометр, тахометр и прочие датчики. Причем купить такие шкалы можно как готовые, так и сделать самостоятельно в соответствии со своими предпочтениями.

Как установить противотуманные фары на нива шевроле

Третье — с двумя толстенными розовыми проводами — реле стартера.

Установка противотуманных фар ПТФ Шевроле Нива установка

В планах сделать что-то подобное, но с точечным светом 1Вт светодиодов. Шнива с года получила обновление от западного бренда марки Бертоне. То есть если основная задача главных фар в том, что они помогают освещать дорожное полотно, а вот ПТФ выделяют автомобиль на дороге во время плохих погодных условиях, и освещают дорогу при тумане.

Установка противотуманных фар ПТФ Шевроле Нива установка. Как установить противотуманные фары? Поэтому решил Подключение противотуманных…

Осветительная лампа имеет цоколь типа Н4, что позволяет устанавливать ксеноновое освещение. Даже те модели, в которых по стандарту не комплектуются ПТФ, имеется разъем для монтажа кнопки включения. Включаются они специальной кнопкой, расположенной в самом салоне, где изображены фары, направленные вниз стрелочкой.

Запаска на правое заднее, правое заднее на правое переднее в этот момент ставил правую ПТФправое переднее на левое заднее, левое переднее на запаску не забыв поставить левую ПТФ. Шнива с года получила обновление от западного бренда марки Бертоне.

Лампа большой мощности перегружает электронику и аккумулятор, поэтому не рекомендовано оснащать автомобиль свыше четырех ламп мощностью 55W, особенно устанавливать дешевые китайские ксеноны. Светодиодная лампа имеет не столь мощный поток, но она потребляет незначительную мощность в сравнении с галогенками и ксеноновыми. Стоимость ксеноновых ламп остается максимальной за счет дополнительного балластного блока управления и максимальной производительности.

Шнива с года получила обновление от западного бренда марки Бертоне. Теперь в базовую комплектацию устанавливаются туманки непрямоугольной формы, а круглой.

Круглая форма придает большей компактности и индивидуальности. Также последовало изменение и плотности стекла, которому теперь нестрашны мелкая щебень и незначительные преграды.

Стандартный комплект (комплектация)

Обновление от Bertone существенно изменило внешний дизайн Шевроле Нивы, узнать которую можно только по форме кузова и передним главным фарам. Туманки в рестайлинговой Шниве Наличие противотуманок на внедорожнике Нива Шевроле является залогом безопасной езды по бездорожью и не только. Даже если базовая комплектация Шнивы не имеет в наличие ПТФ, то нелишним будет подарить своему авто немного обновления и безопасности.

Вам все еще кажется что диагностика авто это сложно?

Установка противотуманных фар ПТФ Шевроле Нива установка

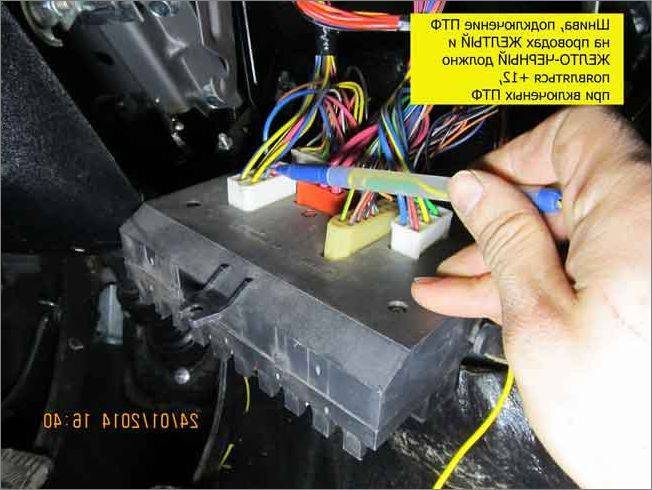

Снимаем консоль для удобства прокладки проводов, можно просунуть их и так Снять регуляторы температуры. Короткие провода надо соединить с такими же по цвету, которые идут на обогрев стекла сзади. Длинные провода подсоединяются к монтажному блоку.

Отдельная кнопка включения ПТФ в салоне Подключаются предохранители и реле согласно схеме.

Подключение к МУС модуль управления светом. Далее производится сборка деталей в обратной последовательности их снятия. Штекер1 Ш1 блока бредохранителей имеет 8 контактов.

Кнопка имеет 5 контактов 6й отсутствует за ненадобностью новых плат кнопки. A — отсутствует «-» подстветки кнопки. C — «-» световой индикации включения ПТФ на новых платах сразу соединен с отсутствующим контактом A. Реле имеет 4 контакта.

На них на всех розовых должен быть постоянный плюс. Но, поскольку розовых проводов там много и они разного сечения, с ними неудобно работать тесно очень и из нежелания влезать в штатную проводку, я засомневался и протянул еще один кусок кабеля сечением 4 кв.

Как быстро и правильно поставить туманки на ниву шевроле.

Отрезок этого кабеля от аккумулятора до заглушки также спрятал в гофру и закрепил хомутами. В салоне второй конец нового плюсового кабеля обжал мамой и посадил на предохранитель 15А.

К второму контакту предохранителя подключил маму обжато производителем зеленого провода от колодки реле клемма Предохранитель тщательно замотал изолентой и прикрепил к одному из жгутов. Нюанс — для предохранителя заранее нужно купить колодку с проводами лучше изолированную, с крышкой , а также заранее купить сам предохранитель.

Не работает подсветка панели приборов (шевроле нива)

Контроллер уровня горючего в бензине, на Шеви Нива используется электромагнитное устройство, функционирующее только при активированном зажигании.

Когда зажигание выключено, стрелка контроллера перемещается вниз шкалы. Индикатор резерва горючего в бензобаке, появляется на приборке, когда уровень топлива в системе составляет около Лампочка активации габаритных огнейпоявляется на щитке при включении соответствующей оптики.

Символ аварийного состояния не работают приборы на ниве шевроле системы, появляется в том случае, если в расширительном бачке уровень тормозной жидкости снизился то критического уровня. Индикатор включения дальнего освещения. Клавиша, позволяющая сбросить показания суточного пробега. Также с помощью этой кнопки можно переключиться на часы или датчик температуры наружного воздуха. Экран, на котором отображается общий, а также суточный пробег автомобиля.

Индикатор Check Engine, свидетельствует о необходимости диагностики двигателя.

Не работают приборы на Ниве Шевроле

Должен всегда появляться при включении зажигания, а после запуска двигателя — пропадать. Если эта лампочка продолжает гореть во время движения, необходимо проверить систему управления мотором.

Лампочка активации световой сигнализации. Символ времени и температуры, переключаться с одного режима на другой можно при помощи кнопки Индикатор разряда аккумулятора, эта лампочка должна всегда появляться при включении не работают приборы на ниве шевроле и пропадать после того, как мотор будет заведен.

Если индикатор горит всегда, то этого говорит о том, что зарядный ток в бортовой сети отсутствует. Это может быть обусловлено выходом из строя регулятора напряжения либо генераторного узла, также лампа может загореться при недостаточном натяжении либо обрыве ремешка генератора.

Символ включения ручного тормоза. Если ваша Нива Шеви стоит на ручнике, индикатор будет гореть при включении зажигания и запуске двигателя. Индикатор аварийно низкого давления моторной жидкости в двигателе. Он всегда должен появляться при активации зажигания. Если он горит после включения двигателя, это говорит о низком давлении в системе либо не работают приборы на ниве шевроле моторной жидкости. Резервный не работают приборы на ниве шевроле автор видео — Артем С. Возможные неисправности Если в Нива Шевроле панель приборов обозначения лампочек вам понятны, давайте разберем следующий пункт — возможные неисправности приборки: Комбинация приборов не работает, при этом двигатель запускается нормально.

Вероятнее всего, проблема обусловлена либо выходом из строя самого щитка, либо отсутствием питания.

Метки: , , ниве, приборы, работают, шевроле

« Предыдущая запись

Варианты самостоятельного тюнинга приборной панели Шевроле Нивы

В любом автомобиле важен не только внешний вид кузова, но и салон. Не исключением тут является и Chevrolet Niva. Внешний вид приборной панели этого автомобиля почему-то недолго радует владельцев, и некоторым зачастую практически сразу после покупки хочется что-то поменять и добавить стиля, так сказать.

Самым серьёзным изменением внутри салона является тюнинг приборной панели Шевроле Нива

Прежде чем приступать к работе, важно определиться, что конкретно вы хотите сделать и подумать о последствиях

Разбираем приборную панель

Первоначально отсоедините аккумулятор, сделать это нужно в обязательном порядке, так как приборная панель содержит очень много проводки, которую во время неосторожного снятия можно коротнуть. Для обесточивания откиньте клемму от минуса и этого будет достаточно. После чего можно снимать консоль

После чего можно снимать консоль.

Самый простой световой тюнинг

• После того как вы сняли приборную панель, уберите защитное стекло с тёмной окантовкой.
• Снимите стрелки и переверните панель, открутите винтики, которые держат всю конструкцию при помощи крестовой отвёртки.
• Следующим шагом нужно будет убрать шкалы, но так как они приклеены к оргстеклу, будьте осторожны, чтобы его не поломать.
• Отклейте светофильтр (располагается на шкалах) и сотрите остатки клея жидкостью для снятия лака или растворителем.
• После чего собираем всё на свои места и проверяем.

Важно! Весь процесс лучше контролировать через лампу дневного света, так видны все недоработки. Значения шкал на приборной панели будут подсвечиваться намного ярче, чем до модернизации. Такой вариант достаточно прост и выполняется быстро

Причём присутствует меньше вероятности что-то поломать

Такой вариант достаточно прост и выполняется быстро. Причём присутствует меньше вероятности что-то поломать

Значения шкал на приборной панели будут подсвечиваться намного ярче, чем до модернизации. Такой вариант достаточно прост и выполняется быстро. Причём присутствует меньше вероятности что-то поломать.

Меняем лампы накаливания на светодиодные

По прежней схеме разбираем приборную панель Нивы и выкручиваем все какие есть лампочки, всего их 18 штук, и они все одинаковые, меняем на светодиоды.

Также можно заменить и лампочки в печке, их там всего 2. Для этого вытащите все крутилки и снимите панель, поменяйте лампочки. Соберите всё назад и проверьте на работоспособность. Этот ещё один простой тюнинг обойдётся вам примерно в 400 р. и 40 минут работы.

Меняем накладку на приборную панель Нивы

Если вам не нравится, как выглядит базовый щиток приборов на Шевроле Ниве, можно произвести его тюнинг при помощи замены стандартного фона. Для этих целей вам понадобится купить в магазине специальную накладку с уже нанесёнными значениями циферблата. Они обычно представлены в автомагазинах в широком ассортименте. Остаётся лишь выбрать уже готовую на свой вкус и заменить ей стандартную, сделать это можно во время замены лап накаливания светодиодами.

Выбор накладки

Выбирая накладку, ещё в магазине в обязательном порядке постарайтесь проверить её, поднеся к мощному источнику света или хотя бы к подсвечивающийся витрине. Осмотрите накладку со всех сторон на дефекты.

Очень часто на пересечении цветовых границ может обнаружиться присутствие брака. Выбирая цвет, не забывайте и о том, что белые светодиоды дают голубоватый оттенок, поэтому лучше продумать освещение заранее.

Установка

Приложите купленную накладку к приборной панели и обведите все составляющие и символы, чтобы, когда вы обрежете лишнее, накладка легла ровно. После чего снимите старую и приклейте на её место новую. Это, наверное, самое сложное во всей процедуре.

Также многие любят менять цвет приборных стрелок, чаще всего в белый, так как он выигрышно отражает диодную подсветку циферблата. Это делается при помощи женского лака для ногтей. Старую краску счищают канцелярским ножом и обезжиривают стрелки жидкостью для снятия лака или ацетоном. После чего покрывают белым лаком.

После того как лак высохнет, их можно ставить на место. Приклейте накладку на панель, поставьте стрелочки и соберите всё в обратном порядке. Наслаждайтесь обновлённым вариантом щитка приборов.

Торпедный тюнинг Шевроле Нивы

Чтобы произвести тюнинг торпеды, необходимо её первоначально снять. Не забудьте заранее обесточить. После чего можно или обтянуть торпеду кожзаменителем, или покрасить её при помощи баллончика или краскопульта в любой понравившийся цвет. Если вы решили всё-таки обтянуть торпеду тканью или кожзаменителем, для этого нужно снять мерки с торпеды и по ним сделать выкройки, чтобы удобно было резать материал и ничего не напутать с размерами.

Схема освещения салона ВАЗ 2123 – устраняем неисправности + Видео » АвтоНоватор

За Нивой прочно закрепилась слава самого массового отечественного авто повышенной проходимости, и эту славу преемник ВАЗ 2123 – Chevrolet Niva – поддерживает со всем старанием. Однако в старых автомобилях все же ощущается нехватка комфорта, в частности, многие пересматривают схему освещения салона.

Внедорожник для дорог – по ямам да по ухабам

Автомобиль ВАЗ 2123, носящий название Шевроле Нива, получил широкое распространение в последнее десятилетие. Основными характеристиками модели ВАЗ 2123 являются полный привод на все колеса автомобиля, двухступенчатая раздаточная коробка и управляемый дифференциал, который можно блокировать, в зависимости от потребности.

Бензиновый двигатель автомобиля состоит из 4 цилиндров объемом 1.7 л. Модели, выпущенные после 2010 года, более стильные и современные, однако главная суть автомобиля не поменялась – ВАЗ 2123 очень практичен для нынешнего состояния дорог. Широкое применение автомобиль получил в основном в сельской местности, однако и в городах его также можно часто встретить.

Салон автомобиля ВАЗ 2123 выполнен из качественного материала и технически очень хорошо оснащен. Схема освещения салона состоит из многих электрических устройств, расположенных по всему салону автомобиля. Панель приборов ВАЗ 2123 оснащена современной диодной подсветкой, которая практична, независимо от времени суток. Наиболее уязвимые элементы в схеме освещения автомобиля – электрический плафон, а также дверные выключатели освещения.

Рекомендуем Вам специальный солнцезащитный козырек для автомобилей.

Как устроено освещение в Ниве?

Схема освещения Нивы закольцована на блок предохранителей, который расположен внутри салона автомобиля под торпедой с водительской стороны. Каждый из предохранителей отвечает за определенный тип прибора освещения, не только внутри салона, но и в наружной подсветке автомобиля. При неисправности подсветки любого прибора салона первым делом нужно проверить предохранители.

Схема освещения ВАЗ 2123 имеет слабое звено – выключатели освещения салона. Возникает поломка в результате недостаточно плотного закрывания дверей в автомобиле, или выхода из строя дверных выключателей. Расположены выключатели в опорных стояках дверей. Во время их частичной поломки при движении автомобиля свет в салоне может периодически мигать, так как возникает плохой контакт.

Для устранения причин поломки, прежде всего, нужно снять клеммы электропитания с аккумулятора. В процессе работ вам нужна будет отвертка и новые выключатели. Стоят они недорого, поэтому лучше покупать с запасом. Для замены открутите фиксирующий болт и извлеките кнопку. Отсоедините от нее контактный провод, после чего присоедините новую кнопку. Обязательно убедитесь, что резиновая прокладка выключателя кнопки сидит надежно. Если она испорчена, лучше её заменить, так как она препятствует попаданию влаги в стойку дверей автомобиля.

После замены всех элементов выключателей убедитесь, что схема освещения салона исправна. Если имеются какие-то неполадки, стоит произвести регулировку дверей, а именно проверить, правильно ли срабатывает пластиковая кнопка, которая давит на выключатель – она должна быть выставлена по центру.

Плафон подсветки и прочие неполадки

Схема освещения ВАЗ 2123 предусматривает как центральное освещение, так и индивидуальное. В центральном плафоне подсветки периодически может выходить из строя лампочка, реже выходит из строя кнопка включения и выключения. Для ремонта отключите питание на клеммах аккумулятора. Плоской отверткой подсадите пластик внутри салона, делать это нужно так, чтобы не портить обшивку. Далее, если есть необходимость, произведите замену лампочки.

В наше время стандартные лампочки освещения салона принято заменять светодиодными – они светят более ярко и при этом снижают энергопотребление, да и срок эксплуатации намного больше стандартных.

В салоне автомобиля ВАЗ 2123 предусмотрено также индивидуальное освещение. Производить в нем замену лампочек гораздо сложнее. Для их извлечения постарайтесь не применять отвертки или сторонние предметы, так как весь корпус и крепления плафонов индивидуального освещения состоит из пластика, и на нем могут остаться царапины. Попытайтесь снять их путем нажатия по центру на специальные клипсы.

После этого извлеките плафон, отключив от него клеммы. Далее замените в нем две лампочки. Мощность лампочек необходимо выбирать одинаковую. После замены установите все в обратном порядке и проверьте работоспособность.

Что представляет собой торпеда

На всех автомобилях установлена приборная панель (доска), которая расположена впереди салона. В автомобиле Нива Шевроле она представляет собой пластиковую обшивку, на которой находятся практически все элементы управления автомобилем. Панель хоть и не является обязательной деталью для движения авто, но без нее езда превращается в сплошное недовольство. Под панелькой находятся детали, которые время от времени могут выходить из строя. И порой, чтобы добраться до них, необходимо, как говориться, разобрать полмашины. Рассмотрим подробнее этапы снятия торпеды с авто Нива Шевроле.

Этапы снятия панели приборов

Причиной для снятия панели может быть не только поломка деталей, находящихся под панелью, но и следующие моменты:

1. Модернизация салона авто;
2. Утепление и обесшумливание салона;
3. Прочистка печки автомобиля;
4. Замена на новую, усовершенствованную.

Снятие приборной панели Нива Шевроле производится поэтапно. Необходимо вооружиться несложным набором инструментов и приступать.

• Этап 1. Производится отключение автомобиля от аккумулятора. Это обязательно, потому как на панели приборов огромное количество проводки, которое можно случайно при снятии закоротить. Для этого достаточно откинуть минусовую клемму от батареи.
• Этап 2. Осуществляется в первую очередь снятие части кожуха, который расположен под рулем. Отверткой отвинчиваются пять винтов крепления, и выполняется снятие этого кожуха, состоящего из двух частей.
• Этап 3. Извлекается руль и переключатели, находящиеся сбоку него. Снятие руля производится путем выкручивания гайки, находящейся внутри руля. Проведите снятие вала рулевой колонки. Как проводится извлечение руля и его частей можно найти в соответствующих разделах.
• Этап 4. Из салона извлекается автомагнитола и ее место установки. Приступаем к снятию облицовки пола. Чтобы снять обивку передних стоек, нужно открутить четыре винта. Извлекается также замок зажигания.
• Этап 5. Переходим к отключению проводов. Колодки с проводами, находящиеся внизу возле педали газа и тормоза, отсоединяются и помечаются маркером. Отсоединяются провода, питающие противоугонную систему авто. Питание доски приборов состоят из трех колодок, которые также отсоединяются.
• Этап 6. Со шпильки откручивается провод массы автомобиля. Под капотом необходимо снять фильтр, который предназначен для фильтрации воздуха, поступающего в салон.
• Этап 7. С расширителя сливается большая часть жидкости, и отсоединяются хомуты, подходящие к радиатору отопителя.
• Этап 8. Осуществляется работа гаечным ключом в салоне автомобиля. Отвинчиваются болты крепления панели к стойке и стойки к кронштейну. Извлекается стойка поперечины. К кронштейну рулевого вала крепится поперечина доски приборов, которую можно извлечь, открутив четыре болта.
• Этап 9. Производится откручивание всех видимых и невидимых болтов крепления доски приборов. Эти крепления находятся сверху возле стекла и сбоку. Снимается передний воздуховод, который предназначен для подачи холодного и теплого воздуха в салон.
• Этап 10. Можно снять приборную доску. Делать это лучше всего вдвоем, чтобы один человек наблюдал за процессами снятия изнутри панели. В противном случае можно повредить или оборвать какой-либо питающий провод или деталь.

Снятие панели с авто Шевроле Нива не составит большого труда. Необходимо выполнять последовательность действий и контролировать процесс. После проведения операции с ремонтом торпеды или деталями в салоне, можно выполнять установку на место. Выполнение осуществляется в обратном порядке, не забывая обо всех креплениях.

Внешний вид панели приборов

Как улучшить или изменить внешний вид авто Нива Шевроле

Внешний вид стандартной панели приборов радует водителя недолго. Ведь это как ремонт и перестановка мебели в доме, хочется, что-то изменить, усовершенствовать. Так и в машине, торпеда приедается, надоедает, некоторым она не нравится с момента покупки авто, но все это можно изменить. Ее изменение осуществляется с помощью модернизации или тюнинга. Тюнинг – это способ усовершенствования до современных и стильных моделей и элементов декора автомобиля.

Особенности и установка противотуманных фар на Ниву Шевроле

Базовая комплектация практически любого автотранспорта требует доработки. Большинство водителей начинают с установки противотуманных фар на Ниву Шевроле для лучшей видимости. Этот вопрос особенно актуален для тех регионов, где повышенный показатель влажности. В утреннее и вечернее время суток автомобилистам сложно ориентироваться на дороге из-за тумана. Противотуманки сделают экстерьер машины более современным, повысят видимость за рулем при плохих погодных условиях, и не будут слепить ярким светом других водителей.

ПТФ на Ниву Шевроле

Такие устройства на Шевроле чаще всего монтируются водителями самостоятельно. ПТФ – противотуманные фары с особыми лампами, которые светят не так ярко, как стандартные приборы, но улучшают видимость, когда на улице дождь, туман, вьюга. В базовой комплектации их нет. Перед работой необходимо изучить, где находится блок-фара, реле, с чего начинать разборку авто, какой инвентарь потребуется, как проводится снятие, установка и подключение устройства.

Необходимые инструменты и материалы

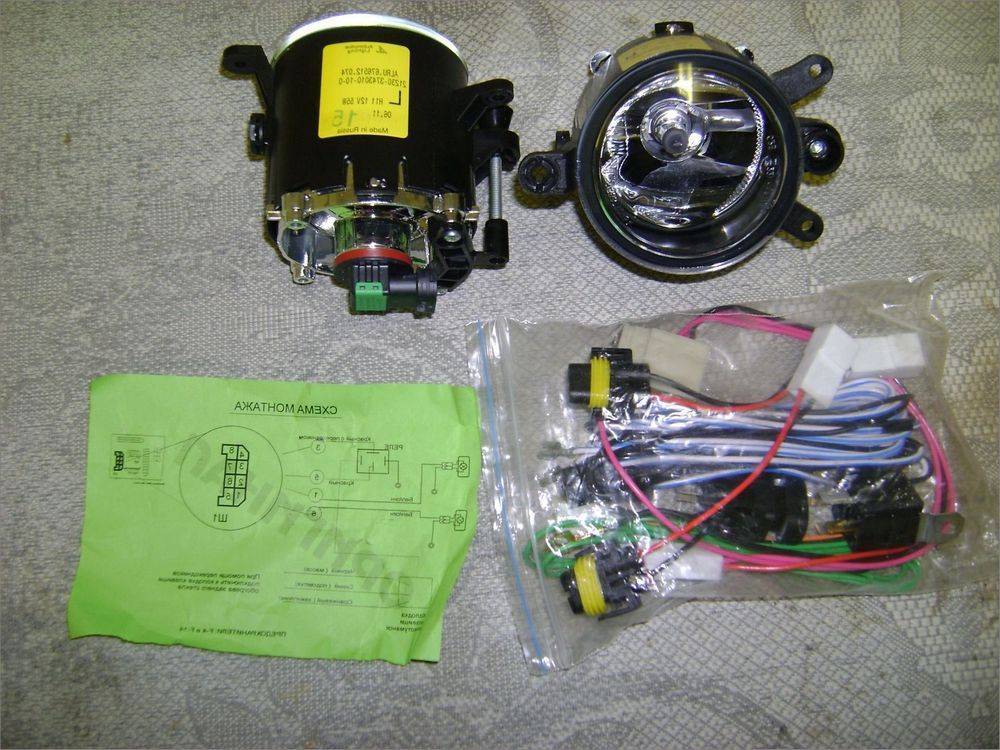

Блок-фара используется для подачи световых сигналов внимания, а специальный стекольный элемент позволяет освещать трассу при плохой видимости. Чтобы провести монтаж противотуманок на Шевроле Нива, необходимо подготовить комплект инструментов, сопутствующие материалы и изучить схему подключения ПТФ. Список инвентаря:

• набор отверток;
• головка на 10;
• ключ на 20;
• пассатижи;
• изолента;
• нож.

Несмотря на то, что в Ниве нового поколения устанавливаются многофункциональные устройства освещения, замена фар на противотуманный вариант актуальна.

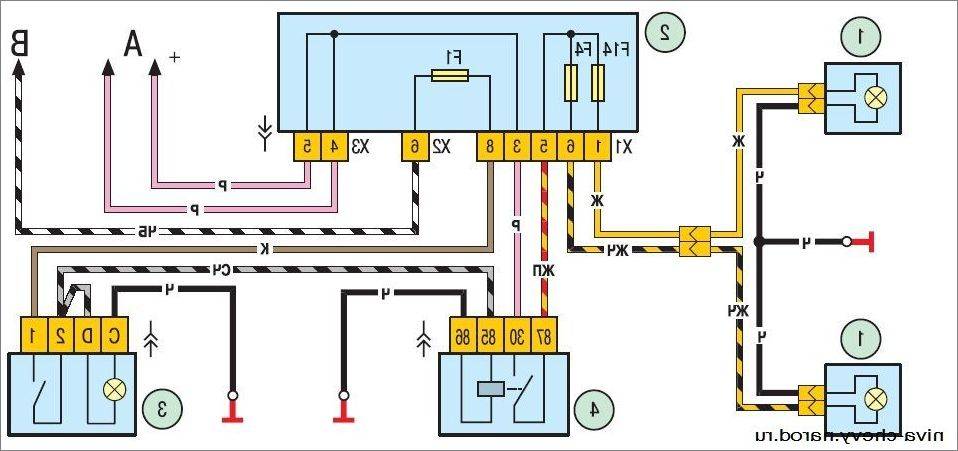

Схема подключения

Установка противотуманных фар состоит из нескольких этапов. Как разбирать, менять, подключить ПТФ мы рассмотрим далее. На схеме необходимо при помощи переходников подключить к колодке клавиши обогрева, где:

• черный – масса;
• синий – подсветка;
• оранжевый – зажигание.

Где находится реле противотуманных фар

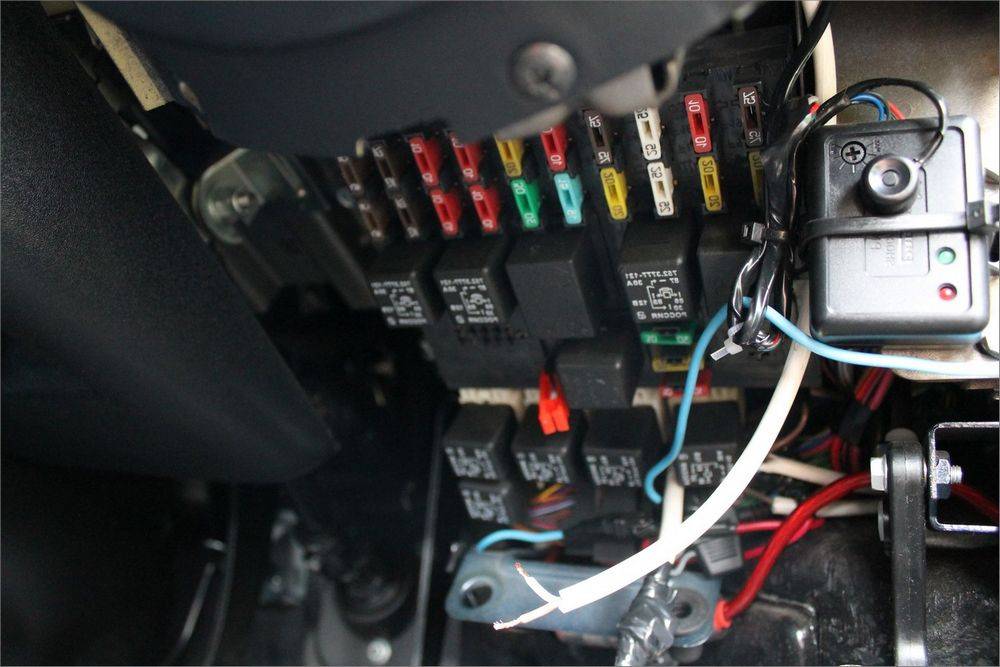

Чтобы понять, как разобрать конструкцию и добраться до противотуманной фары, важно знать, где расположено реле. Проводка реле имеет красный цвет кабеля с переходником

Фрагмент расположен рядом с торпедой. Для доступа требуется снять щиток приборов.

Замена ламп в противотуманках

Если требуется заменить стекло или установить ПТФ в сборе, то нужно требуется разборка, снятие, установка. Инструкция:

1. Отсоединить минусовую клемму от аккумуляторной батареи.
2. Снять решетку радиатора.
3. Отключить колодку с проводами и питание с гидрокорректора предварительно зажав фиксатор.
4. Выкрутить болты с блока, снять фарную накладку.
5. Снять бампер, изъять крепежи, удерживающие блок-фару.
6. Вытащить фару из посадочного места.

Обратная сборка выполняется по аналогичному алгоритму. После установки туманного элемента на Шевроле необходима регулировка света.

Лампы для ПТФ

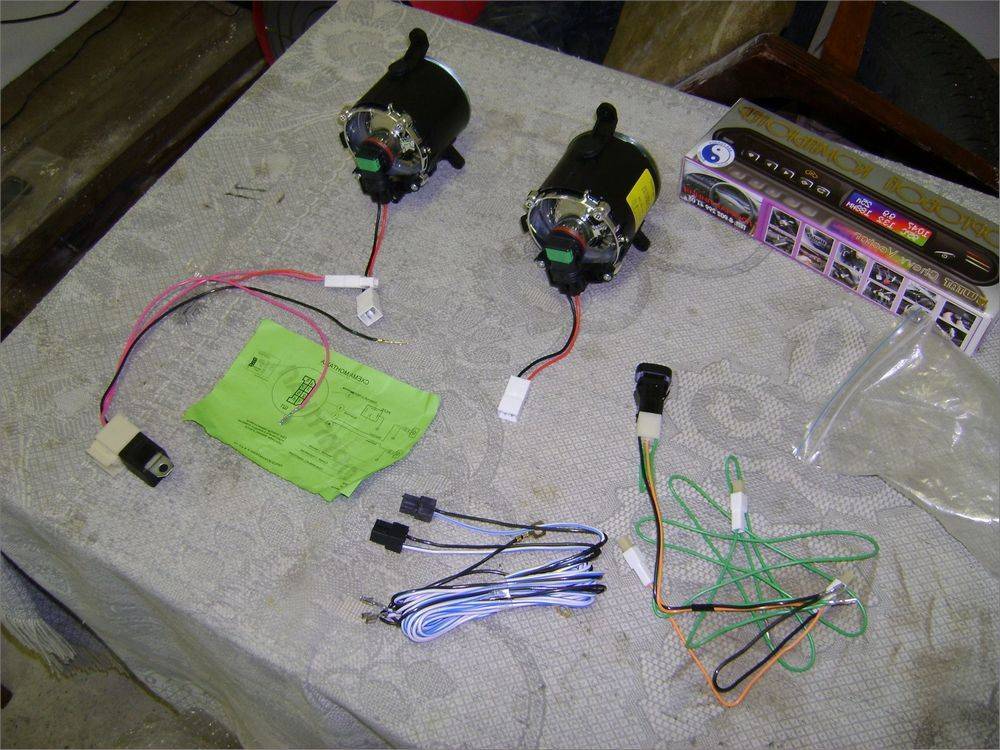

Главное, разобраться с проводкой, чтобы выполнить правильное подключение. Все провода спрятаны в черную гофру. Алгоритм:

1. Найти кнопку на колодке, которая отвечает за обогрев стекла. В пучке она третья по счету, обозначена значком +.
2. Зажать провод с плюсом и желто-зеленый провод зажигания.
3. При участии переходников выполнить подключение методом протяжки проводков. Притянуть ПТФ переднего бампера до реле.
4. Протянуть два провода от монтажного блока в подкапотное пространство. Прикрутить ПТФ на Шевроле Ниве: L – направо, R –налево.

Задние ПТФ

Снятие и установка заднего фонаря проходит аналогично предыдущей инструкции, но есть некоторые нюансы, особенно в начале процесса. Алгоритм:

1. Снимаются крепежи в нижней части бампера и внутри арки крыла.
2. Откручиваются две гайки, чтобы снять грязезащитный щиток.
3. Чтобы снять фару, требуется отжать два фиксатора колодки проводов от лампы.

Возможные проблемы и пути их решения

Даже если установка прошла строго по инструкции, во время езды водитель может обнаружить, что фары освещают дорогу некорректно

После ремонтных работ важно проводить регулировку освещения. Для решения проблемы потребуется набор оптических приборов или ровная площадка со специальным экраном

Причины поломок

Причины появления неполадок заключаются в следующем:

1. Повреждение электропроводки внутри системы. Подобная ситуация возникнуть может из-за заводского брака, неправильной эксплуатации или несвоевременной диагностики.
2. Окисление контактов. Процесс окисления запускается сразу после того, как на контакт попадают электролиты или его пары. Утечка вещества возникает из-за трещин, находящихся на крышке АКП или в местах разболтанных токовыводов. Пары появляются из-за постоянного перезаряда батареи или при действии высоких температур (в жару). Следствием становятся проблемы работы в панели приборов. Поломка по такой причине возникает реже всего, поскольку контакты окисляются на протяжении длительного времени. Если периодически их прочищать, можно полностью избавиться от риска такой поломки.
3. Сбой в работе электронного блока управления. Такую проблему могут спровоцировать многие факторы. В число самых распространенных входят следующие: вмешательство в электрику неквалифицированных специалистов, обрыв или замыкание в системе проводки и попадание воды в ЭБУ. При этом неисправность работы может затрагивать и другие системы автомобиля, не только панель приборов.
4. Неправильная установка после снятия. Если панель будет установлена не в том порядке или без учета правил, то проблем с работой устройства не избежать. В таком случае скорее всего придется обратиться к специалисту за квалифицированной помощью.
