Как проверить работу бензонасоса?
Для начала стоит проверить предохранитель. Для этого ознакомьтесь в инструкции с его местонахождением. Далее стоит проверить напряжение на насосе. Перед этим обязательно убедитесь, всё ли в порядке с аккумуляторной батареей. Напряжение на клемме бензонасоса необходимо проверять с помощью мультиметра или тестера. В руководстве по эксплуатации всегда указывается необходимое напряжение.
С помощью тестера проверьте поступление напряжения на предохранитель. Зачастую в этом месте происходит обрыв электроцепи.
Если поиски не дают результата, то напряжение стоит проверить на самих контактах. Все контакты должны быть на месте и подключены к массе. Обрыв контакта или его окисление приводит к отказу системы бензонасоса. Если обрыва контактов не обнаружено, но напряжение падает больше, чем на 1 вольт, то дело в проводке или в окислении контактов. В проводке при этом не должно быть короткого замыкания.
Если, проверив напряжение, контакты и предохранитель, вы не обнаружили проблем, значит она кроется в самом бензонасосе. В таком случае бензонасос скорее всего потребует замены. На практике же чаще всего оказывается, что замена — это крайняя мера. Сперва стоит попробовать провести восстановление и протестировать бензонасос ещё раз.
Перед тем, как проверить топливный насос, нужно вспомнить, что, как упоминалось выше, давление является наиболее важной характеристикой работы бензонасоса, поэтому стоит измерить его уровень
Как проверить давление в топливной рампе?
Вам понадобится манометр, измеряющий давление в диапазоне от 7 до 10 атмосфер. При выборе манометра с большим запасом вы рискуете получить менее точные результаты измерений. В специализированных магазинах продаётся набор для измерения давления, но можно и сконструировать собственный прибор.
Если вы хотите собрать прибор самостоятельно, вам также потребуется шланг с внутренним диаметром 9 миллиметров. Также необходима будет сантехническая пакля, с помощью которой можно уплотнить соединение манометра и трубки. Все детали соединяются и затягиваются с помощью хомута. Также вам понадобится автомобильный золотник. Далее следует выполнить ряд действий:
- Поставьте автомобиль на ровную площадку с предотвращением возможности скатывания, выключите зажигание и откройте капот.
- Проверьте, что обеспечен доступ инжекторных форсунок к топливной рампе.
- Отыщите пробку штуцера давления топлива и удалите её. Затем следует открутить ниппель с помощью золотника.
- Подготовьте пустую тару (подойдёт обычное ведро) и чистую тряпку. Это необходимо для сбора остатков топлива, которые под давлением могут брызнуть в разные стороны. Поэтому позаботьтесь о сохранности кожи (в особенности о лице и глазах).
- Подключайте прибор к штуцеру и приступайте к проверке механизма.
Проверка давления в топливной рампе должна происходить при четырёх режимах работы силового агрегата:
- когда включено зажигание;
- при холостых оборотах двигателя;
- кода сброшена трубка регулятора давления топлива;
- при передавленной трубке слива.
Результаты измерения давления в топливной рампе
Результаты у разных моделей автомобиля могут немного отличаться, но в целом они должны быть следующие:
- при включённом зажигании давление должно равняться не менее, чем 3 атмосферы,
- при холостых оборотах двигателя — не менее 2,5 атмосфер,
- когда трубка регулятора давления сброшена — не менее 3,3 атмосфер,
- при передавливании трубки слива — не менее 7 атмосфер.
Давление в топливной рампе слегка колеблется при подготовке. При нажатии педали оно резко принимает значение 3 атмосферы, при отпускании педали — падает до 2,5 атмосфер. При поступлении горючего в топливную систему, выключите зажигание и начинайте наблюдать за манометром. Давление в этом случае должно упасть до 0,7 бар и далее не изменяться.
В случае падения давления до нулевой отметки имеет место быть проблема с регулятором давления топлива. В этом случае регулятор подлежит немедленной замене. Также причина может быть и в обратном клапане топливного насоса.
Понаблюдать за поведением манометра необходимо и при 3 000 оборотов двигателя. Падение давления укажет на неисправность бензонасоса. Порой бензонасос продолжительное время не может набрать необходимое давление. В таком случае проблема кроется в забитом топливном фильтре, который подлежит замене, или в загрязнённой сеточке бензонасоса (читайте подробнее о том, где находится топливный фильтр).
В случае, если вышеперечисленные методы не выявили неисправность бензонасоса, придётся производить диагностику других агрегатов (ДПЗД, РХХ, ДМРВ, компрессия в двигателе и некоторые другие показатели и детали).
Признаки засоренного топливного фильтра
Прежде чем приступать к самостоятельной замене топливного фильтра, вы должны удостовериться, что причина неисправности двигателя кроется именно в забитом топливном фильтре. В процессе эксплуатации фильтровальная «гармошка» забивается различным мусором, и пропускная способность фильтра резко снижается, вызывая перебои в работе двигателя. Есть ряд симптомов, по которым вы можете определить, что причина неполадок возникла из-за непригодности топливного фильтра:
- повышается расход топлива;
- автомобиль глохнет на холостом ходу;
- при наборе оборотов возникают провалы и рывки двигателя;
- уменьшается мощность двигателя, особенно при подъеме в гору;
- двигатель заводится через раз;
- автомобиль тормозит без нажатия на педаль
Признаков засоренности топливного фильтра достаточно много и они все разнообразны
Кроме того, обращать внимание на них следует пристально, так как все эти неприятности не свидетельствуют однозначно о вышедшем из строя топливном фильтре. Помимо этого, они могут указывать на неисправности каких-либо частей системы управления: датчиков положения коленчатого вала, электронного блока управления, детонации, массового расхода воздуха, положения дроссельной заслонки, свечей, регулятора холостого хода, проводки
Чтобы наверняка убедиться в неисправности именно топливного фильтра воспользуйтесь следующим методом: подключите манометр к ниппелю, расположенному на топливной раме форсунок; запустите двигатель и измерьте давление топлива
В случае если данные манометра ниже, по сравнению с регламентированным давлением в инструкции по эксплуатации автомобиля, то можете быть уверены, что причина аварии заключается именно в засоренном фильтрующем элементе
Чтобы наверняка убедиться в неисправности именно топливного фильтра воспользуйтесь следующим методом: подключите манометр к ниппелю, расположенному на топливной раме форсунок; запустите двигатель и измерьте давление топлива. В случае если данные манометра ниже, по сравнению с регламентированным давлением в инструкции по эксплуатации автомобиля, то можете быть уверены, что причина аварии заключается именно в засоренном фильтрующем элементе.
Проверка и замена регулятора давления топлива ВАЗ 2110 (РДТ)
Несмотря на достаточно низкую стоимость и небольшие размеры этого узла, от него зависит насколько полноценно и эффективно будут работать все элементы топливной системы. Он влияет на расход бензина, а также мощность, которую будет развивать двигатель. Любой автовладелец должен разбираться в том, как он устроен и его основных неисправностях.
РДТ состоит из двух половин, одна из которых топливная, а другая вакуумная. Во второй имеется мембрана, реагирующая на давление воздушного потока. В первой, с другой стороны мембраны имеется топливо под давлением. Клапан сопротивляется давлению, и при слишком большом увеличении давления бензина, его излишки идут обратно путем сброса.
По какому принципу функционирует РДТ
Для нормальной работы силового агрегата, РДТ ВАЗ 2110 должен обеспечивать разность между давлением в двух полостях, которое оказывает воздействие на мембрану. Регулятор предназначен для, того чтобы поддерживать разность давления, несмотря на обороты развиваемые двигателем. При этом величина давления форсунок, должна иметь большее по сравнению с коллектором значение, так как в противном случае впрыск будет невозможен.
Если регулятор работает правильно и агрегат вращается спокойно происходит понижение разрежения во всасывающем коллекторе, одновременно с этим, происходит рост давления топлива в рампе, а также его количество, подаваемое на форсунки.
Симптомы неисправностей
На неисправность РДТ ВАЗ 2110 указывают следующие симптомы:
☛ неустойчивость двигателя при работе;
☛ неспособность к работе в «холостом» режиме;
☛ недостаток мощности;
☛ непродолжительное снижение оборотов при езде;
☛ чрезмерный расход топлива;
☛ увеличение содержания СО и СН в выхлопных газах.
Помимо этого реле давления способствует поддержанию рабочего давления топлива в системе, после остановки автомобиля. Если после непродолжительной остановки, машина запускается не сразу, причина этого заключается в низком давлении. Если есть подобные признаки надо проверить прибор.
Чтобы выполнить проверку регулятора давления, необходимо выполнить следующие действия :
1. На торцовой части рампы находится штуцер, который предназначен для контроля за показателем давления. Его закрывает специальная пробка, которую необходимо открутить. В нижней части пробки имеется компенсационное кольцо, которое надо заменить при наличии повреждений.
2. Используя обратную сторону металлического колпачка шины, из штуцера надо открутить золотник, расположенный в центре. От прибора контроля давления непосредственно к штуцеру подсоединяется гибкий шланг. Также для проверки можно воспользоваться простым манометром для шин. Для фиксации шланга, нужно обжать его хомутом.
3. Холостой режим оборотов является основным режимом, в котором необходимо делать проверку. Показатель разряжения в нем, будет иметь минимальный уровень, а давление топлива идущего к форсункам, будет иметь максимум.
4. Теперь необходимо запустить силовой агрегат. Значения на приборе должно быть в пределах 2,9 — 3,3 килограмм на кубический сантиметр. После этого следует провести диагностику сняв вакуумный шланг. При этом давление на приборе, должно увеличиться от 0,2 до 0,8 килограмм на кубический сантиметр. Если не происходят никакие изменения это означает, что регулятор давления вышел из строя.
Чтобы заменить регулятор давления необходимо выполнить следующие действия :
заглушить двигатель;
открутить крепеж трубки идущей от датчика и демонтировать ее;
открутить 2 болта крепления;
вынуть штуцер;
снять бензиновый шланг с РДТ;
вынуть неисправный датчик и выполнить установку нового;
заменить новыми манжеты, которые утратили свои характеристики.
Новости по теме
Как проверить и отрегулировать давление топливного насоса приора
Нормальное давление топливного насоса Приора необходимо для осуществления процесса подачи горючей смеси в карбюратор и его нормального распыления через жиклеры. Малейшее нарушение в работе данной системы приводит к тому, что в камеру сгорания подается либо чрезмерно насыщенная, либо обедненная смесь, из-за чего двигатель работает ненормально. Как проверить давление топливного насоса, и что следует предпринимать, если оно отклонено от нормы?
Проверка давления топливного насоса
Первым делом, которое нужно сделать, является нарочная проверка работы насоса. Для этого достаточно повернуть ключ зажигания не в крайнее положение и прислушаться, включается ли электробенсонасос (а именно такая вариация ставится в автомобиле Лада Приора). Если слышен несколько секунд шум, после чего щелчок — все нормально.
При помощи манометра проверка выполняется на рампе — именно там скрывается защитный колпачок клапана, который не позволяет внутрь попасть воздуху, однако выдавливает давлением топливо наружу. Первым делом следует открутить колпачок и проверить, не прорвана ли в нем резинка — это может быть главной причиной неработоспособности топливного насоса. Если он поврежден — лучше полностью заменить, благо, стоит он дешево. Затем скручивается золотник. Далее к выходу защитного клапана из насоса и подключается манометр. Нормальное давление — в диапазоне 380-400 кПа. Если оно будет ниже, то либо насос вышел из строя, либо в системе есть засор. Если больше, то вполне возможно, что неисправен внутренний манометр топливного насоса, и он просто чрезмерно качает горючее к карбюратору. Заменить его несложно.
Естественно, что перед тем, как проверить давление, включается зажигание, но сам двигатель — нет. Насос при этом сам выровняет давление до нужного параметра. Если этого не сделать, то давление будет на уровне 1 атмосферы с небольшим отклонением, ведь подкачка не выполняется.
Также следует учитывать, что все манипуляции проводятся при сниженном давлении топливного насоса. Для этого потребуется:
- снять заднее сидение и получить доступ к насосу (вывернув несколько винтов на прорезиненной крышке);
- отжать фиксатор и дать выработаться полностью топливу (двигатель будет на нейтральной передаче и заглохнет буквально спустя несколько секунд);
- далее необходимо включить зажигание и выровнять давление;
- рекомендуется также секунд на 2-3 включить стартер и тут же сбросить ключ зажигание в исходное положение (выключить зажигание).
Что будет при отклонении давления от нормы
Если давление в топливном насосе будет слишком большим, то в карбюратор будет подаваться слишком большое количество топлива.
Воздух через фильтр будет с ним смешиваться и сгорать в цилиндре. Но если горючего много, а кислорода недостаточно — смесь будет прогорать не полностью. Из выхлопной трубы при этом выходит черный дым, а из ее конца капает топливо (с примесью сажи может даже быть).
Если давление в системе очень низкое, то смесь будет обедненная. Кислорода слишком много. Мощность мотора при этом кардинально снижается, на холостых оборотах двигатель попросту глохнет, а подсос, естественно, не поможет, так как он лишь регулирует работу дроссельной заслонки в карбюраторе.
Интересно то, что бортовой компьютер не сообщит о поломке топливного насоса — это действительно огромная ошибка инженеров компании ВАЗ. В Приора считать показатели можно только при подключении компьютера к блоку ЭВС, однако это далеко не каждый сможет сделать. Да и показатели могут быть не правдивыми, если сам бортовой компьютер поврежден. Вот поэтому проверка манометром на рампе — лучший вариант проверки давления.
https://youtube.com/watch?v=QaJwthsYi3Q
Советы для автомобилистов
Ходовая часть передняя и задняя подвеска ВАЗ 2110 2111 2112 Снятие рычага и растяжки передней подвески ВАЗ 2110 2111 2112
Перебои, в работе двигателя легкового автомобиля ВАЗ-2118 Лада Калина, становятся очень хорошо заметны в режиме холостого хода (двигатель дёргается), а также при попытке быстрого набора скорости (двигатель не тянет). Причин, по которым двигатель может начать так работать, достаточно много. Они могут быть связаны, как с системами зажигания и питания, так и с механизмами газораспределительным и кривошипно-шатунным.
Определить с ходу, из-за чего возникли перебои в работе двигателя, вряд ли удастся. Поэтому, по сложившейся водительской традиции, поиск такой неисправности начинают с проверки свечей зажигания и высоковольтных проводов. Первоначально, проверяют надёжность посадки наконечников высоковольтных проводов на свечи зажигания, а пробой высоковольтного провода на «массу» очень хорошо заметен в тёмное время суток, естественно при работающем двигателе.
Если с высоковольтными проводами всё в порядке, тогда придётся поочерёдно выкручивать свечи зажигания и проверять их на наличие искры между центральным и боковым электродами. Начинать эту работу нужно на хорошо прогретом двигателе, это облегчит Вам процесс выворачивания свечей из головки блока цилиндров. Обязательно, при помощи щупа, проверяйте, а в случае необходимости регулируйте зазор между электродами, так как увеличенный зазор может приводить к пропускам искрообразования при работе двигателя
Также обращайте внимание на цвет изолятора центрального электрода, ведь при наличии на нём чёрного нагара, свеча зажигания нормально работать не будет
Двигатель будет работать с перебоями в случае неисправностей в системе питания, связанных с отказом одной из форсунок впрыскивать топливо в камеру сгорания или понижения давления в рампе ниже требуемого. Учитывая то, что форсунки на Ладе Калине электромагнитные, и если на работающем двигателе поочерёдно начать обесточивать их электромагнитный клапан, то по изменившемуся характеру работы двигателя можно найти неисправную форсунку. Понижение давления в топливной рампе возможно либо из-за неисправности регулятора давления, либо связана с неисправностью бензонасоса. Но для того, чтобы определить это потребуется манометр.
Неисправности газораспределительного и кривошипно-шатунного механизмов могут привести к падению компрессии в одном из цилиндров двигателя. Связано это может быть с не герметичностью клапанов, а также с поломкой или закоксовыванием компрессионных колец.
В связи с тем, что работой инжекторного двигателя управляет контролёр, а он находится под радиатором отопителя салона, то в случае его не герметичности, антифриз начинает капать на корпус контролёра и при попадании влаги внутрь, могут возникать сбои в его работе, приводящие к неустойчивой работе двигателя.
У машины стал нестабильный ХХ. Хотя когда заводишь, то работает на повышенных оборотах нормально, как прогреется то начинает дёргаться, не то что бы троит, но прям ощутимо, аж руль трясётся от вибраций. В добавок несколько потерялась тяга у мотора, не сильно, но заметно. Чек не горит.
Мною было сделано:-Заменил свечи и Бронепровода, также подкидывали другую катушку.-Заменил ДМРВ (старый был мёртвый)-Заменил РХХ и ДПДЗ и почистил дроссель (при разборе увидел небольшой осевой люфт заслонки, подтянул её, не знаю может ли от неё быть такой эффект?)-Заменил Бензонасос, сетку и фильтр, а также РДТ.-Ездил на диагностику, ошибок нет, показатели в норме, немного бедноватая смесь на лямбде. В итоге почистил лямбду. Так же пробовал ездить без лямбды, чек не загорался и разницы не было.— Компрессия везде по 13 (Может клапана? Хотя пред. хозяин говорит, что недавно регулировал их)— Также проверили ресивер на подсос воздуха— Заменил ДПКВ— Смотрел метки на ГРМ вроде на месте, но на маховике метки нет, ставил дедовским методом, выкрутив свечу и найдя ВМТ. ДПКВ попадает 20 зуб. Но при сдвиге Шестерни распредвала на 1-2 зуба в обе стороны, разницы в работе мотора практически нет.
Так же немного гуляет (+-1 мм) шкив коленвала, хотя он так всегда был и на работу это не влияло.
Сообщества › Лада 2110, 2111, 2112, 112, Богдан › Блог › Какое давление масла должно быть на ваз 2110.
Всем привет, кто может сказать как о давление должно быть?Мотор 1,5 16 клапнов…Гугл что то заврался… где то пишут на холостых 0,6 а где то 1,9купил измеритель давления, померял вот что на фото…Холостых 0,5 на оборотах почти 2. куда копать то?
Комментарии 48
У меня мерили — тоже самое манометр показал! щас 10W60 полет нормальный.
Голову надо на локтайт собирать, а если не поможет то смотреть распреды и их постели.
Я щитаю что давление должно быть не менее 0.8 на хх при90С»
судя по коментам — можно и такое спросить.
Почитай мой бж, я с давлением мучился от души, на горячую на хх должно быть около 2, больше 2 врядли если конечно не на трансмиссионки ездить. Датчик сигнализирубщий отсутствие давление срабатывает при 0,4 гидрики начинают тарахтеть при 0,8-1, если не стучат значит давление выше. А вообще конструкция гбц оставляет желать лучшего, но есть ещё олени которые собирают гбц на обычный герметик и это ведет к засорению масленых каналов и гидриков. все выше сказанное относится к моторам ваз с 16 кл гбц.
У вас там стоко всего, где истину читать?
Истину я написал выше, а в бж записи про давление и гбц.
в отношении давления масла у 16кл это очень не продуманная конструкция! там масло канал формируется из 2х составных частей: из головки (постели распредвалов) и крышки (бугелем) в то время как у всех остальных двс маслоканалы сделаны сверлением где утечки масла исключены. Так что точно вам на ваш вопрос не кто не скажет, так как крышка распредвалов очень жидкая её частенько коробит тем самым нарушается герметичность (если это вообще можно так назвать) масло каналов. Даже с новым масло насосом, коленвалом, распредвалами, гидриками и промеренными колодцами под гидрики давление на горячую 1.4. на холодную 5.7-8. всё дело в составных масленых каналах — при разборе походившего двс видно где были утечки масла по каналам!
Ээээ…ииии? Заключение какое будет?:-):-):-)
На исправной голове должно быть 2.2 но этого нет даже на многих новых авто (нашего) производства))) так что точно тебе на твой вопрос ни кто не ответит, давление у всех разное будет)
Должно быть хотябы 0,8 на прогретом моторе и при температуре масла 90 градусов.
Не мешай машине ездить. просто замени датчик уровня масла (загугли где он)
Да я понял, тупанул ы панике, , , , , завтра ы рейс вот нервы сдали…:-)попутал датчики…:-):-):-)лошара:-):-):-)
2.5 на холостых на прогретую, когда газуешь чуть больше трёшки, всё в барах имею в виду
Источник
Слабое давление в топливной рампе ваз 2110
Если электроцепь в автомобиле ВАЗ 2110-2112-2170 заведомо исправна, а насос жужжит как обычно это вовсе не означает что бензин поступает в штатном режиме к форсункам. Нет! Тут могут быть свои неисправности. Начнем с самого элементарного.

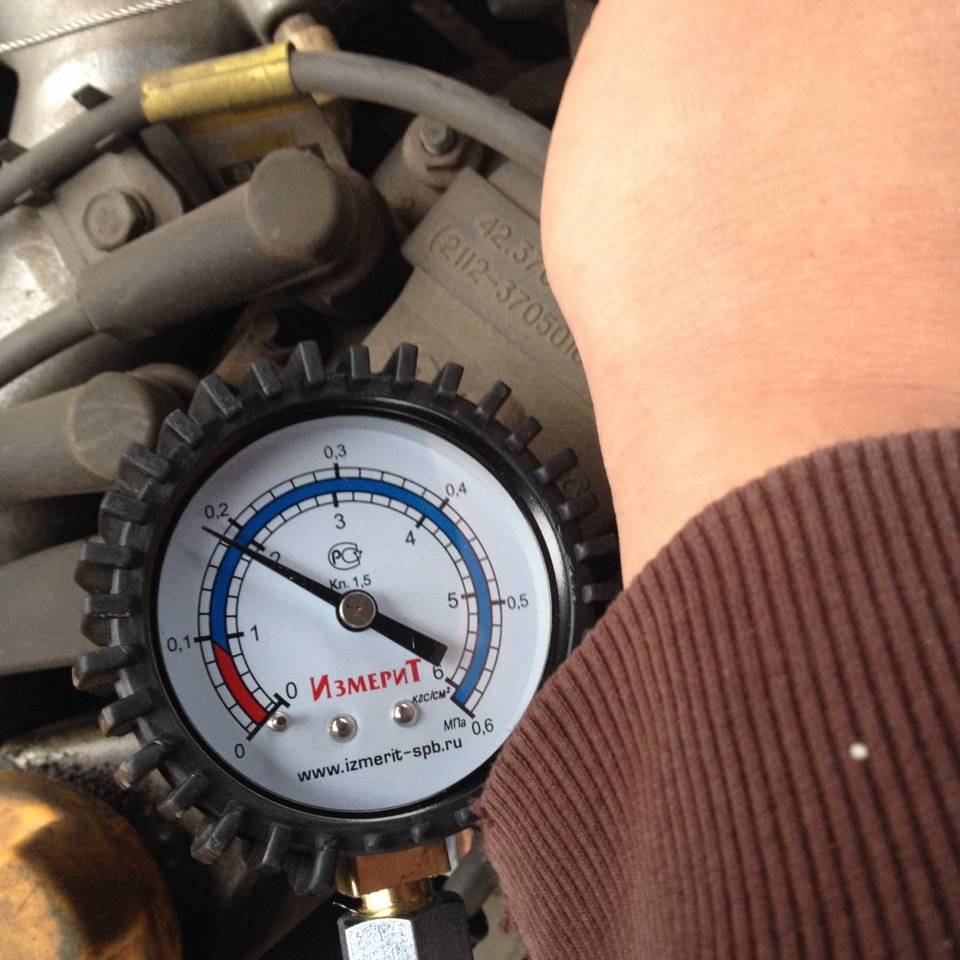

Для начала снимем защитный колпачок штуцера (как показано на фото 1), обязательно нужно подложить снизу ткань, чтоб не забрызгать отсек двигателя топливом, и острием тонкой шлицевой отвертки нужно нажать на золотник штуцера. Если струйка топлива тонкая, слабая это означает низкое давление в топливной рампе нужно искать причину. Если бензин брызнет с сильным напором, тогда есть надежда, что давление в пределах нормы (2,8-3,2 бар), но для уверенности необходимо замерить его манометром. На сервисе это делается топливными манометрами с переходниками.
Мы же будем использовать простой от шинного насоса. Главное только, чтоб предел измерения был как минимум 4 бара. Потребуется еще часть бензостойкого шланга, длина которого должна быть 150 миллиметров, внутренний диаметр которого должен составлять 10-12 мм. , а так же еще 2 хомута. Колпачком колесного вентиля нужно вывернуть золотник из штуцера топливной рампы. На штуцер одеваем шланг манометра и затягиваем с помощью хомута.

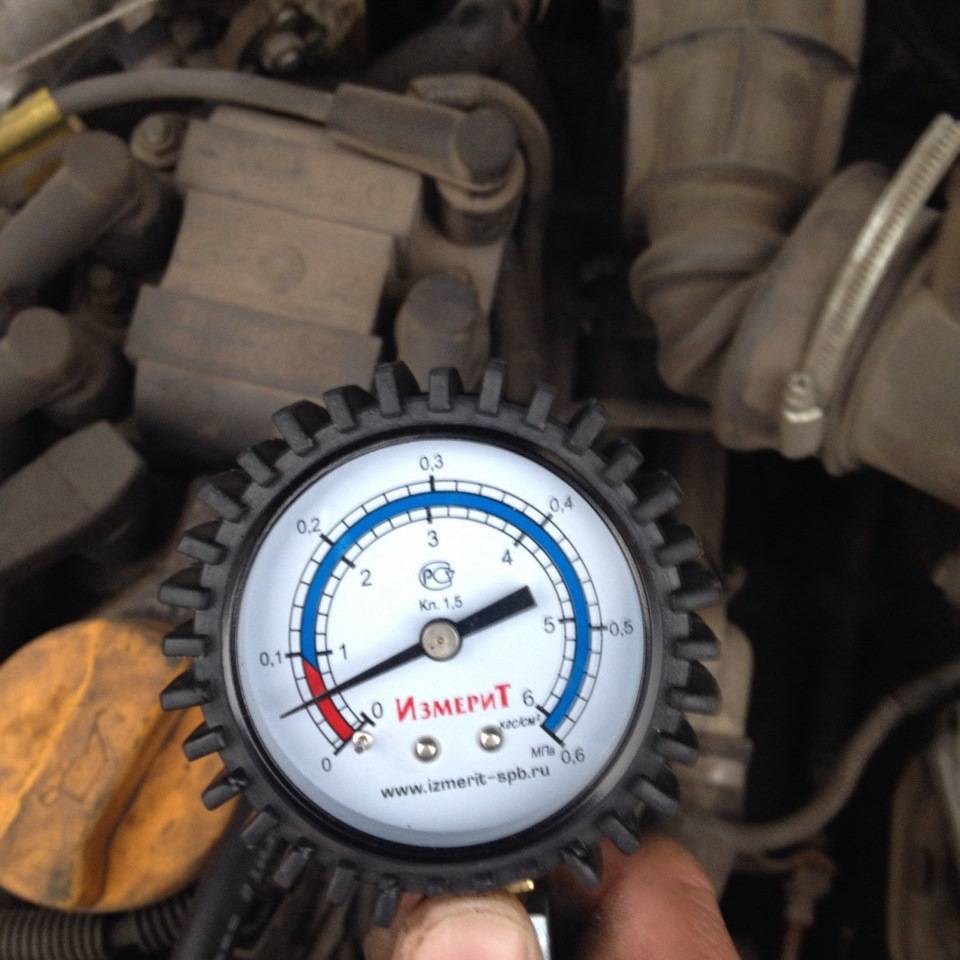

Включаем зажигание, при этом, не заводя двигатель: спустя 2 секунды давление бензина в рампе должно увеличиться до 2,8-3,2 бар и на данном уровне удерживаться (фото 3). Если оно существенно ниже (примерно 1 бар) и держится на таком уровне продолжительное время, нужно выполнить проверку подающей магистрали 4 по всей видимости, она засорилась. Тут 2 проблемных места: бензонасосная сетка 2 и фильтр топлива 5. Вначале проверим фильтр. Он расположен под днищем кузова рядом с бензобаком (фото 4). В случае если он в порядке, нужно посмотреть сетку насоса.
Достаем бензонасос из бака, вынимаем сетку и промываем. Прежде чем устанавливать бензонасос неплохо бы выполнить проверку его на герметичность и надежность соединения его трубки (стрелка на фотоснимке 5) к топливной магистрали. Вы, безусловно, спросите, как быть, если подающая магистраль чистая, насос жужжит, а давление все же ниже нормы. В этом случае нужно менять сам насос он выработал свой ресурс! P А может случиться, так что насос вроде нормально функционирует, а давления в рампе нет! Подобное может случиться зимой, если на дне топливного бака много воды.
P При замерзании на сетке она прерывает поступление на него топлива. Как быть? Разводить под бензобаком костер, греть его паяльной лампой либо каким-то другим источником огня этого нельзя делать ни при каких обстоятельствах. ПредпочтительнееP снять бензонасос и очистить ото льда. Второй вариант для неторопливых: закатить авто в теплое помещение и подождать Тогда неплохо было бы вылить с топливного бака воду. Дело хлопотное, однако, благодарное.
Вот мы удостоверились в том, что давление в рампе в пределах нормы. А поступает ли топливо в цилиндры мотора? Это не факт! Форсунки могут засориться, подача бензина уменьшается, а может быть и полностью прекращается. Однако порой на форсунки не подается сигнал управления, хотя сами они находятся в исправном состоянии. Контроль нужно начать с осмотра свечей зажигания.
Если свечи влажные, то, следовательно, бензин поступает. Сухие? В таком случае нужно проверить пробником сигнал на разъеме жгута механического распылителя жидкости или газа (форсунки) (как показано на фото 6). Сделали, но свечи до сих пор сухие? Тогда придется открутить винты крепящие рампу и приподнять е под впускным коллектором, чтобы просматривались сопла форсунок. Производим включение зажигания и проворачиваем стартером коленвал мотора. При отсутствии струек топлива, нужно снять форсунки и скорее всего, заменить на новые.
Правда, практически в каждом серьезном сервисе вам порекомендуют их промыть. Поинтересуйтесь расценками: если цена на новый комплект форсунок немного выше промывки, то стоит предпочесть замену. Как-никак у старых форсунок случаются и возрастные неполадки. Взято с: http://autoshas.ru.
На ваз 2110 регулятор давления топлива предназначен для того, чтобы в любом режиме работы поддерживалось постоянное давление в топливной системе.
РДТ представляет собой мембранный клапан, который устанавливается в топливной рейке. С одной стороны на него осуществляется давление бензина, с другой – пружины и воздуха из впускного коллектора.
