Как проверить датчик Холла – простая методика, доступная всем

С вольтметром

Такой прибор, как вольтметр, как правило, присутствует в наборе инструментов бывалого водителя. Для проверки к датчику (его центровому выходу) присоединяем тестер-вольтметр. Стрелка тестера должна быть в районе от 0,4В до не более, чем 3В. Это говорит нам о том, что датчик Холла годен. Для некоторых старых импортных авто процесс поверки отличен от предыдущего варианта.

От распределителя отсоединяем центровой провод и замыкаем на массу. Далее – освобождаем чехольчик соединяющей колодки коммутатора и проводов. А сам вольтметр присоединяем к контактам: 3-ему и 6-ому. Затем включаем зажигание ключом и проворачиваем достаточно медленно коленвал. При этом, стрелочка вольтметра колеблется от 0 до 2-хВ. Если так, то датчик исправен.

Проверка датчика мультиметром

Проверить ДХ можно разными способами. Одним из популярных вариантов диагностирования является мультиметр или вольтметр. Этот метод проверки имеет два варианта проведения. Рассмотрим, как проверить датчик холла авто в обоих случаях.

1-й способ

Для проведения диагностики необходимо найти рабочий вольтметр или мультиметр, который устанавливается в режим измерения напряжения ПТ (постоянного тока) в диапазоне 20 Вольт. Кроме того, нужно будет запастись 2-я железными штырями, посредством которых будет осуществляться проверка ДХ.

Перед тем, как проверить датчик холла, потребуется вынуть резиновый чехол с колодки, которая подключена к трамблеру и непосредственно – к ДХ.

  • снимаем главный бронепровод с распределителя;
  • подключаем его на разрядник или к массе.

Делается это ввиду того, чтобы исключить случайное возникновение разряда, ведь это может способствовать запуску двигателя во время проверки.

  • включаем зажигание;
  • вынимаем колодку с распределителя;
  • устанавливаем режим на мультиметре в ПТ 20 В;
  • минусовой зажим прибора соединяем с массой (любой частью кузова авто);
  • плюсовой щуп прибора будет выполнять функцию измерителя напряжения.

Колодка, идущая на трамблер, имеет три провода: красный, зеленый и белый (цвета могут быть и другими). На красном проводе напряжение прибора должно показывать 11,37 или близкое к 12 В. На зеленом или среднем проводе значение, тоже близкое к 12 В. И наконец, на последнем – белом проводе, значение – 0.

Кстати, если поставить прибор в режим звуковой прозвонки, то ставя щуп на контакт, будет слышен постоянный звон, что будет свидетельствовать о соединении белого провода с массой. Так и должно быть.

Что дала предварительная проверка? Мы убедились, что на ДХ поступают все необходимые импульсы.

Продолжаем (мультиметр в режиме измерения ПТ):

  • берем подготовленные штырьки (гвоздики) и вдеваем их так: один в зеленый (средний провод), другой в белый (провод массы);
  • колодку подключаем на свое место, в трамблер авто.

Зачем нужны штырьки? Они играют роль проводника тока. С обратной стороны колодки нет контактов, и проверить значения можно будет только, если оголить провода. Делать это не рекомендуется, поэтому и вдеваются штырьки.

  • берем зажимы мультиметра (зажигание включено);
  • плюсовой зажим мультиметра соединяем со штырьком среднего провода колодки, а минусовой – с другим (белым проводом).

В таком положении значение мультиметра должно быть в пределах 11,2 В.

  • проворачиваем коленвал, наблюдая одновременно за показаниями прибора;
  • если показания прибора упадут до 0,02 В (нижний предел измерений) и повысятся до 11,8 В (верхний предел измерений) при проворачивании коленвала, то это считается нормой.

Благодаря этим измерениям мы проверили работоспособность ДХ, установленного в трамблере авто.

2-й способ

Второй способ проверки отличается от первого тем, что ДХ на этот раз диагностируется автономно. Другими словами, он не будет подключен к системе зажигания – к коммутатору.

Итак, для проведения этого способа понадобится самодельная сборочка из 3-х контактов, вдеваемых в колодку трамблера, выводов на плюс/минус и 2-х контрольных точек для измерений. Схема самодельной сборочки будет выглядеть вот так

Вот, что нужно сделать:

  • три контакта самодельной сборки подсоединить к разъемам, куда вдевается родная колодка распределителя (если датчик снят – то к его выводам);
  • подать питание плюс/минус на самодельную сборку;
  • плюс мультиметра соединить с одной контрольной точкой для измерения, минус – с другой;
  • проворачиваем коленвал.

Опять же, верхний предел измерений на работающем датчике не должен быть ниже 9 В, а нижний предел – выше 0,4 В.

Если ДХ снят с машины, то проверка его будет проводиться так:

  • к самодельной сборке подключаются выводы датчика (остальные подключения те же, что и в вышеописанном случае);
  • берем нож или шторку, и лезвием проводим по прорези в ДХ.

При закрытой шторке показания ДХ – выше 9 В, при открытой – ниже 0,4 В.

Таким образом, при помощи мультиметра удастся проверить ДХ на исправность 2-я несложными способами. Конечно же, существует масса других вариантов проверки датчика, но они более сложны для проведения, хотя и дают моментальный доступ к ДХ.

Общее знакомство с принципом функционирования ДХ, несмотря на постепенное вытеснение бесконтактных систем зажигания мультипроцессорными, даст много пользы в дальнейшем. Так, это может помочь автовладельцу при эксплуатации других датчиков авто, работающих по принципу Холла: датчика скорости, положения распредвала и т. д.

Замена ДХ мотор-колеса

1. Для вскрытия моторизированного колеса, берём в руки стамеску и молоток. Приспосабливаем первую под крышку и слегка постукиваем по ней молотком

Тут крайне важно следить за тем, чтобы инструмент не проскользнул внутрь движка, так как в этом случае стамеской могут быть нанесены серьёзные повреждения обмотке силового агрегата. Если такое произойдёт, то придётся не слабо раскошелиться на перемотку

При тугом снятии крышки МК либо застревании её на оси, нужно постучать молотком по торцу оси двигателя с той стороны, где застопорилась крышка.

2. Далее выдавливаем ротор из статора. Для воплощения этого в реальность, нужно держа статор, упереть мотор осью о твёрдую поверхность и нажать не жалея сил. Выдавив, удерживая одной рукой статор, второй, забираем ротор

Здесь нужно соблюдать осторожность, так как неодимовые магниты настолько мощны, что могут вернуть статор на его исходное место, придавив попутно вам пальцы

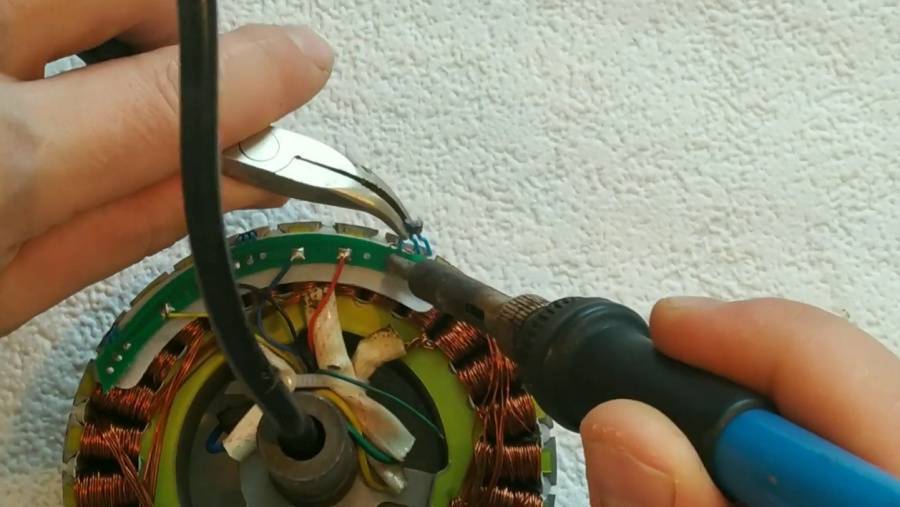

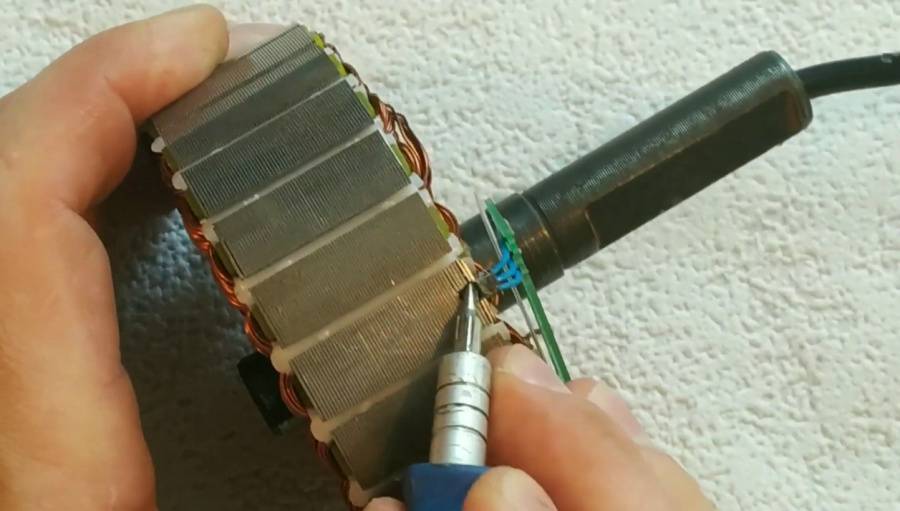

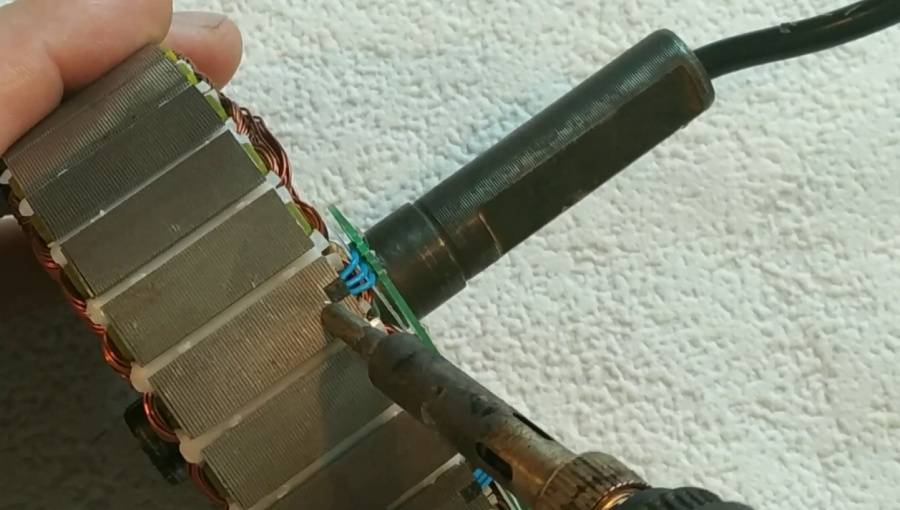

3. После выдавливания сердцевины, вашему взору предстанут ДХ в статоре. Прогреваем паяльником железо возле неисправного датчика — это делается для обеспечения более лёгкого извлечения детали. Греем минут 5. Затем подковыриваем датчик с помощью канцелярского ножа или тоненькой отвёрточки и выдвигаем его наружу. Далее выпаиваем. Очищаем место посадки от остатков клея. Устанавливая новые детальки, проклейте их лаком для обеспечения надёжной фиксации.

4. Как разберётесь с датчиками Холла, прозвоните МК посредством тестера. Если измерительного прибора под рукой нет, подключите моторизированное колесо и проверьте его работоспособность. Если всё в порядке, осуществляем герметизацию крышки силиконом и закручиваем болты полностью.

Описание датчика Холла

С помощью данного прибора контролируется положение распредвала, что необходимо для определения правильного положения газораспределительного механизма, который учитывает положение коленвала. В основе устройства лежит эффект Холла, который был открыт в 1879 году. Только около 30% автолюбителей знают этот прибор как устройство Холла, а как датчик распредвала больше.

Принцип работы

Рассмотрим, как устроен импульсный преобразователь. Он выдает сигналы, если изменяется разность потенциалов, которая возникает в проводнике, когда его пересекает магнитное поле. Создается магнитное поле постоянным магнитом, который находится в приборе.

Магнитное поле меняется, если репер (металлический зуб) замыкает специальный разъем. Репер может находиться либо на зубчатом колесе распредвала, либо на задающем диске, расположенном на валу. На схеме показано устройство преобразователя.


Схема устройства прибора

При прохождении репера через щель возникает разность потенциалов и подается импульс блоку управления. ЭБУ определяет время вспрыска и воспламенения топливно-воздушной смеси (автор видео — Радиолюбитель TV).

Если двигатель оборудован системой изменения газораспределителых фаз, то устройство устанавливается на выпускной и впускной клапан распредвала.


Схема работы устройства

В дизеле устройство Холла помогает определить положение распредвала относительно коленвала. Таким образом обеспечивается устойчивая работа силового агрегата во всех режимах. Для реализации этого процесса изменена конструкция задающего диска распредвала. Он имеет репер для каждого цилиндра.

Знание устройства дает возможность понять, из-за чего могут возникнуть неисправности, как выполнить ремонт либо замену своими руками.

Виды

Благодаря современной электронике созданы устройства Холла двух видов: аналоговые и цифровые. Существует также оптический преобразователь. Аналоговые относятся к обычным преобразователям, они изменяют индукцию поля. Значение, которое будет выдавать преобразователь, зависит от силы магнитного поля и полярности.

В цифровых приборах отсутствует магнитное поле. Принцип их работы состоит в том, что когда индукция достигает порога, выдается логическая единица. Если установленная пороговая величина не достигнута, выдается ноль. Большой недостаток цифровых преобразователей – его низкая чувствительность.


Аналоговый и цифровой преобразователи

Оптический датчик имеет более сложную схему. В оптическом преобразователе магнитное поле движется на прорези в стальном экране, из-за чего изменяется разность потенциалов в системе полупроводников.

Область применения

Широкое распространение устройств Холла началось с массового производства полупроводниковых пленок. С развитием микроэлектроники приборы приняли миниатюрные размеры, в их корпусах стоит магнит, чувствительный элемент и микросхема. Используются они в машиностроении, авиации, в конструкциях серводвигателей.

В автомобиле прибор применяется для контроля положения различных узлов и механизмов, в том числе распредвала и коленвала. Он работает в качестве замыкателя и размыкателя. На стационарно закрепленный преобразователь влияет магнит, расположенный и вращающийся в трамблере. Под влиянием магнитного поля прибор подает импульс, вызывающий искру зажигания. На фото можно видеть, как он расположен в трамблере.


Размещение прибора в трамблере

Как проверить с помощью осциллографа и адаптера

Проверка с помощью осциллографа позволяет точнее протестировать датчик на работоспособность. Осциллограф показывает графики изменения сигнала, генерируемого устройством. Датчик может подавать импульсы, соответствующие нормативам, но амплитуда сигнала будет некорректной и станет причиной появления ошибки работы АБС. Проверка выполняется на автомобиле, без снятия датчика.

Для того чтобы проверить датчик АБС осциллографом, необходимо:

  1. Разъединить штекер датчика по аналогии с процедурой, применяемой при замере параметров тестером.
  2. Подключить осциллограф или осциллоскоп к пинам датчика.
  3. Начать вращать ступицу через колесо или иным методом с частотой 2-3 об/сек.
  4. Зафиксировать кривую колебаний сигнала.
  5. Провести аналогичную процедуру с датчиком, расположенным с другой стороны оси.

На исправность датчика указывают:

  • идентичная амплитуда колебаний сигналов датчиков, расположенных на левой и правой стороне одной оси;
  • равномерность кривой, без заметных боковых отклонений;
  • стабильность амплитуды по высоте, которая не должна превышать значения 0,5 вольта.

Другим способом измерения параметров является подключение ноутбука, оснащенного специальным адаптером. Устройство подключается к порту USB и передает сигналы в соответствующее программное обеспечение.

Образец осциллоскопа USB

Осциллоскоп и адаптер являются узкоспециализированными устройствами и в личном пользовании встречаются редко. Оборудование применяется в сервисных станциях.

Как устроена система зажигания скутера

Система зажигания скутера – это один из важнейших компонентов средства передвижения. Если она выходит из строя, то доехать до места назначения без ремонта можно только на буксире, ведь мотор никак не заведется без ценной искры.

Система зажигания скутера

Во всех мотодвигателях задача системы зажигания одна – зажечь смесь горючего в цилиндрах. Поджигание смеси происходит за счет искры от свечи.

Состоит система зажигания скутера и других мотосредств из следующих компонентов.

  1. Ключ зажигания (Ignition switch).
  2. Свеча (Spark plug).
  3. Высоковольтные провода.
  4. Катушка или бабина (Ignition Coul).
  5. Генератор (Generator).
  6. Датчик холла (Sensor).
  7. Выпрямитель (Rectifler).
  8. Блок управления или коммутатор (CDI).

Контакты, клеммники и штекеры тоже входят в систему зажигания скутера.

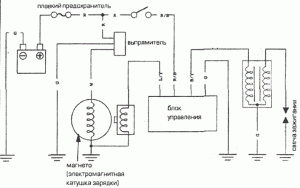

Схема простая:

Генератор вырабатывает электроэнергию, но она переменная, а не постоянная. Выпрямитель энергию генератора нормализует и раздает в систему.

Генератор соединен напрямую с выпрямителем, замком зажигания и АКБ (аккумуляторной батареей).

Замок зажигания соединен также с коммутатором и катушкой.

Коммутатор скутера и его схема

Бабина — со свечой и генератором.

Таким образом, получается круговая схема, в которой элементы зажигания поддерживаются между собой.

Важные моменты.

  • От свечи зажигания до бабины идет главный высоковольтный провод.
  • Бабина всегда должна быть расположена в радиусе 40 см от двигателя и на расстоянии 30 см от свечи.
  • Коммутатор – это черная коробочка с белыми колодками проводов. Может располагаться как в передней части скутера, так и в задней.
  • От выпрямителя идут несколько проводов, как правило, 7. Как и коммутатор, он может располагаться как впереди, так и сзади.
  • Индукционный датчик на скутерах располагается так, что при вращении генератора, он задействуется. Представить себе это можно так: на колесе генератора имеется прилив, который при вращении входит с прорезью датчика в контакт.
  • Как только датчик холла входит в контакт, он подает сигнал на коммутатор. Последний в обычном режиме бывает закрыт, после получения команды от ДХ открывается.
  • Через коммутатор заряженный конденсатор подает напряжение прямиком на катушку. Последняя оснащена 2-я выводами: на землю и на коммутатор.
  • У бабины имеются 2 обмотки. На первичную обмотку намотано мало витков, на вторичную – много. Таким образом, как в любом трансформаторе, здесь образуется высокое напряжение, передающееся на свечу.
  • На свечу поступает порядка 20 Квт.

Если пропала искра на скутере

Итак, зная о работе системы зажигания, можно легко определить слабое звено. Например, если пропала искра в системе, скутер остановился и не едет дальше, путем логических вычислений можно найти причину, которая частенько связана бывает именно с датчиком холла.

Элементы системы зажигания скутера

Как и в автомобильных системах, проверку следует всегда начинать со свечи (свечей). Она выкручивается и подвергается осмотру:

  • чересчур белый электрод свечи говорит о перегреве;
  • желтый – о перебоях в зажигании;
  • черный – об обогащенной топливной смеси.

Процесс проверки можно значительно облегчить, если иметь под рукой резервную и исправную свечу. Она вставляется на место старой, и проверяется наличие искры в зазоре свечи. Делается это путем легкого прикосновения свечой, вдетой в провод, к массе и одновременного запуска двигателя.

Поиски продолжаются, если на свече не появляется искра. Другими словами, высокое напряжение от бабины в свечу не поступает. Под сомнение попадает бронепровод и собственно, сама бабина.

Рекомендуется проверять бронепровод на концах его, в местах соединения со свечой и бабиной. Выводы катушки рекомендуется «оживить» (если она рабочая) путем снятия и вдевания проводов массы и плюса.

Следующий элемент системы зажигания, подвергаемый проверке – коммутатор. Крепится на скутерах он благодаря резинке, так что снять его будет несложно. На коммутатор скутера идет 5 (6) проводов: 2/3 на одну колодку и 3 – на другую.

Как проводится проверка и ремонт системы зажигания скутера

Датчик подвергается осмотру в том случае, если в порядке свеча, бабина и коммутатор. К ДХ идет один провод от коммутатора напрямик, минуя другие элементы системы. Располагается датчик возле генератора. Подробнее о том, как проверять его, написано выше.

Датчик Холла ВАЗ 2109 — замена без помощи специалистов


Автомобили ВАЗ 2109, оснащенные карбюраторными моторами, имеют бесконтактную систему зажигания с датчиком Холла. Основная задача датчика Холла ВАЗ 2109 — подача управляющих импульсов на коммутатор, который преобразует полученные импульсы и направляет их на первичную обмотку катушки зажигания. Расположен этот микроэлектронный датчик в корпусе датчика-распределителя зажигания под пылезащитным экраном. В зависимости от типа распределителя он крепится на опорной пластине при помощи 2 винтов или заклепок. Операция по замене датчика Холла ВАЗ 2109 не представляет собой ничего сложного. Замена может быть выполнена в течение получаса любым автолюбителем без помощи специалистов.

Проверка датчика

Не всегда при неисправности датчика Холла силовой агрегат автомобиля не запускается. Возможны проблемы с зажиганием, такие как перебои в работе двигателя на любых режимах, отсутствие или нестабильный холостой ход, а также потеря мощности. Проверить датчик Холла можно двумя способами. Первый подходит для тех, у кого нет специальных знаний в области автоэлектрики и электроники.

При этом способе необходимо приобрести новый и заведомо исправный датчик в магазине автозапчастей и правильно установить его на место старого. Если мотор после этой операции заведется, значит, проблема решена. Если нет, значит, проблема в резисторе, коммутаторе, катушке, замке зажигания, проводах, свечах или других деталях трамблера.

Второй способ проверки датчика Холла ВАЗ 2109 требует наличия специальных знаний в электрике. Кроме того, для проведения самостоятельной диагностики необходимо приготовить следующие приборы и устройства:

  • вольтметр или мультиметр с пределом измерения не менее 15 В и внутренним сопротивлением не менее 100 кОм;
  • 3-штекерную колодку от трамблера с низковольтными проводами;
  • резистор с сопротивлением в 2 Ом.

Проверку нужно осуществлять следующим образом.

  1. Сначала необходимо снять трамблер с машины.
  2. Затем надо подсоединить к разъему низковольтных проводов колодку с проводами, резистор и вольтметр по определенной схеме.
  3. После этого необходимо подать напряжение от аккумулятора (9-14 В) к положительному контакту и медленно повернуть валик распределителя.
  4. Во время проведения этой операции нужно записать минимальные и максимальные показания вольтметра.

В норме наименьшее напряжение должно быть менее или равным 0,4 В, а наибольшее не должно отличаться от напряжения, подаваемого с аккумулятора, более чем на 3 В. Если при поворачивании валика трамблера резкого скачка напряжения не происходит либо наименьшие и наибольшие значения отличаются от нормы, то это означает, что датчик сломан и его следует заменить.

Замена устройства

Заменяем датчик Холла

Для того чтобы заменить датчик Холла, сначала необходимо снять трамблер с привода вспомогательных узлов. Алгоритм демонтажа таков.

  1. В первую очередь надо отцепить клеммы от аккумуляторной батареи.
  2. Потом нужно снять бронепровода с крышки прерывателя-распределителя и отцепить шланг от вакуум-корректора.
  3. Затем надо вынуть трос газа из держателя, чтобы не мешал, открутить гайку, крепящую кронштейн, на котором держатся провода, снять кронштейн со шпильки и убрать его в сторону.
  4. Далее необходимо нацарапать отверткой или нарисовать маркером прямую линию, переходящую с корпуса трамблера на корпус привода вспомогательных узлов. Эта метка позволит во время установки трамблера сохранить прежний момент зажигания.
  5. После этого надо отцепить от прерывателя-распределителя колодку с проводкой.
  6. Затем нужно вытащить грязезащитную заглушку из лючка картера сцепления и при помощи отвертки провернуть маховик до той поры, пока поршень первого цилиндра не встанет в верхнее положение.
  7. Теперь необходимо открутить 2 оставшиеся гайки и снять трамблер.

После демонтажа агрегата можно приступить к замене датчика, для этого нужно выполнить последовательность действий.

  1. Открутить винты и снять крышку трамблера.
  2. Подтянуть бегунок вверх и снять его, затем вынуть пылезащитный экран.
  3. Снять разъем низковольтных проводов, открутив винтик.
  4. Открутить винты, фиксирующие опорную пластинку, и снять кольцо с ее штифта.
  5. Открутить винты вакуум-корректора, снять его тягу со штифта пластинки и вынуть его из корпуса.
  6. Приподнять пластинку отверткой и также вытащить из корпуса.
  7. Открутить винты, крепящие датчик, и заменить его новым.

Если датчик прикреплен к пластинке заклепками, то нужно менять их в сборе. Монтаж устройства следует проводить в обратном порядке. Перед установкой трамблера нужно повернуть внешний контакт бегунка к клемме первого цилиндра.

Как проверить работоспособность датчика Холла?

Есть разные способы, позволяющие проверить исправность датчика СБЗ, кратко расскажем о них:

  1. Имитируем наличие ДХ. Это наиболее простой способ, позволяющий быстро провести проверку. Но его эффективности может идти речь только в том случае, если не формируется искра при наличии питания на основных узлах системы. Для тестирования следует выполнить следующие действия:
  • отключаем от трамблера трехпроводной штекер;
  • запускаем систему зажигания и одновременно с этим «коротим» проводом массу и сигнал с датчика (контакты 3 и 2, соответственно). При наличии искры на катушке зажигания, можно констатировать, что датчик СБЗ потерял работоспособность и ему необходима замена.

Обратим внимание, что для выявления искрообразования высоковольтный проводок должен находиться рядом с массой

  1. Применение мультиметра для проверки. Это способ наиболее известный, и приводится в руководстве к автомобилю. Нужно подключить щупы прибора, как продемонстрировано на рисунке 7, и произвести замеры напряжения.

Схема подключения мультиметра для проверки ДХ

На исправном датчике напряжение будет колебаться в диапазоне от 0,4 до 11 вольт (не забудьте перевести мультиметр в режим измерения постоянного тока). Следует заметить, что проверка осциллографом будет намного эффективней. Подключается он таким же образом, как и мультиметр. Пример осциллограммы рабочего ДХ приведен ниже.

Осциллограмма исправного датчика Холла СБЗ

  1. Установка заведомо рабочего ДХ. Если в наличии имеется еще один однотипный датчик, или имеется возможность взять его на время, то данный вариант тоже имеет место на существование, особенно если первые два сделать затруднительно.

Ест еще один вариант проверки, по принципу напоминающий второй способ. Он может быть полезен, если под рукой нет измерительных приборов. Для тестирования понадобиться резистор номиналом 1,0 кОм, светодиод, например, из фонарика зажигалки и несколько проводков. Из всего этого набора собираем прибор в соответствии с рисунком 9.

Рис. 9. Светоиндикаторный тестер для проверки ДХ

Тестирование осуществляем по следующему алгоритму:

  1. Проверяем питание на датчике. Для этой цели подключаем (соблюдая полярность) наш тестер к клеммам 1 и 3 ДХ. Включаем зажигание, если с питанием все нормально, светодиод загорится, в противном случае потребуется проверять цепь питания (предварительно убедившись в правильном подключении светодиода).
  2. Проверяем сам датчик. Для этого провод с первой клеммы «перебрасываем» на вторую (сигнал с ДХ). После этого начинаем крутить распредвал (руками или стартером). Моргание светодиода засвидетельствует исправность ДХ. В противном случае, на всякий случай проверяем соблюдение полярности при подключении светодиода, и если оно выполнено правильно, — меняем датчик на новый.

Среди элементов радиоэлектроники, автоматики, а также измерительной техники, датчик Холла, принцип работы которого основан на одноименном эффекте, занимает особое место. Смысл упомянутого эффекта заключается в том, что при помещении проводника в магнитное поле появляется электродвижущая сила (ЭДС), направление которой будет перпендикулярным полю и току. Как же это используется в автомобиле?

Распределение по типам датчиков Холла

Датчики на эффекте Холла разделены на два основных типа. К первому типу относятся цифровые, ко второму аналоговые. Имеют значительные отличия в работе и по конструктивным особенностям.

Цифровые датчики

У цифровых ДХ существует всего два положения, либо нуль, либо единица. То есть при появлении определенной величины магнитного поля регистр срабатывает. Такие датчики имеют в своей основе прибор, который именуется триггером Шмитта. У него также два устойчивых положения – логический 0 и логическая 1.

Датчики этого типа разделяются на три вида:

  • униполярный;
  • биполярный;
  • омниполярный.

Униполярный. Контроллер срабатывает только, если на него воздействует магнитное поле имеющее положительную полярность южного полюса. Датчик срабатывает и отпускает только при таком условии. Биполярный. Контроллер этого вида функционирует при воздействии как южного, так и северного полюса магнитного поля. Особенность работы в том, что от южного полюса датчик срабатывает, а от северного отпускает.

Омниполярный. Главная особенность в том, что они и включаются и выключаются при воздействии любого из полюсов магнитного поля.

Аналоговые датчики

Их уникальность заключается в том, что в отличие от цифровых эти контроллеры могут выдавать на выходе не два уровня сигнала, а бесконечное количество. Функциональная особенность основана на преобразовании индукции магнитного поля в напряжение. Состоит из контроллера и усилителя сигнала.

Что делать дальше после этого

После того как мы выкрутили крышку трамблера, мы увидим в нем деталь, называемую в народе бегунком. Правильное название этой детали – ротор. Снимается она просто – надо потянуть ее к себе, приложив небольшое усилие. После того как бегунок снят, нам следует снять черную крышку из пластика. Теперь при помощи плоской отвертки снимаем болт, который крепит штекер. Так же снимается болт, крепящий колодки с проводами на трамблере ВАЗ-2107.

Потом, совершив небольшое усилие, вынимаем его с места, где он был прикреплен. Далее откручиваются два болта, крепящие опорную пластину датчика Холла. Потом идет черед еще двух болтов, которые крепят вакуум-коллектор. В небольшом отверстии находится кольцо, которое служит стопором. Его необходимо вынуть. Это делается при помощи плоскогубцев с удлиненными губками. Затем снимается тяга вакуум-корректора, которая находится на штифте опорной пластины трамблера, после чего происходит окончательная выемка корректора. Дальше идет выемка проводки из зажима при помощи отвертки. Далее опорная пластина свободна, она ничем уже не закреплена. Тянем ее наверх, осматриваем и находим наш злополучный датчик Холла, нуждающийся в замене. Дальше – дело техники. С помощью плоской отвертки выворачиваем два болта и заменяем вышедший из строя датчик на новый. Стоит он в автомагазинах небольшие деньги, но времени на замену убивает немало.

Проверка и замена датчика Холла на ВАЗ 2107 инструкции, фото и видео

hi-electric.com Датчик Холла как подключить, проверить или заменить, где находится, принцип работы, признаки неисправности, линейный или аналоговый, двухконтурное зажигание. Электронное зажигание с датчиком холла Датчик Холла ВАЗ 2107 — это один из самых необходимых узлов в системе зажигания авто. Если он выходит из строя, то могут начаться перебои в работе силовой установки и вполне возможно, что автомобиль полностью остановится.

Датчик Холла на ВАЗ 2107 — это управляющее устройство, являющееся контролером распредвала, который устанавливается вблизи трамблера и гарантирует его правильную работу. Вал прерывателя-распределителя располагает специальной пластиной, в форме короны. На этой пластине имеются специальные прорези, а на контролере распределительного вала стоит магнит. Во время вращения распредвала, металлические лопасти входят в пространство контролера. Вследствие этого вырабатывается импульсное напряжение, идущее к катушке зажигания, и происходит его преобразование в повышенное. Конечная цель — это свечи зажигания.

Нужно заметить, что у контролера распределительного вала ВАЗ 2107 имеется только 3 клеммы. Одна подключена к минусу, а другая – питает напряжение шесть Вольт, 3-я – передает импульс конкретно коммутатору.

Как распознать проблему

Если у вас возникли подозрения, что контролер Холла на ВАЗ начал давать сбои, перед его заменой нужно убедиться, что проблема именно в нем. Определяется это по следующим признакам:

Способ проверки

Специалисты рекомендуют перед заменой следующие способы проверки датчика Холла, автомобиля семейства ВАЗ:

  1. Самый легкий и самый верный это одолжить у кого-то проверенный или новый датчик и установить его взамен своего. В случае если работа двигателя нормализовалась, то нужно идти в магазин и приобретать новый.
  2. Второй способ заключается в измерении напряжения на выходе при помощи тестера. Исправный датчик выдает напряжение 0,4-11 Вольт.
  3. Следующий вариант можно назвать имитацией работы контролера Холла. Освоить его не тяжело, нужно вытянуть колодку с 3-мя штекерами с самого контролера. Далее, включаем зажигание и соединяем 3-ий и 6-ой выходы. Если есть искра — то, скорее всего причину перебоев в системе нужно искать в другом узле, но не в датчике.

Замена

Если вы убедились, что проблема неисправностей именно в датчике Холла, то его замену можно выполнить самостоятельно. Это несложно и справиться с ней при желании может любой автомобилист. Переплачивать мастерам станции технического обслуживания нет никакого смысла, можно и самому проверить и самостоятельно справиться с заменой.

Этапы

Работы желательно проводить в хорошо освещенном помещении.

  1. В первую очередь необходим, снять непосредственно сам трамблер с автомобиля и потом открутить крышку.
  2. Далее потянув чуть-чуть вверх, снимаем бегунок.
  3. Снимаем пластиковую крышку.
  4. Штекер закреплен болтом и его нужно выкрутить.
  5. Вытаскиваем его.
  6. Пластина датчика держится на болтах, которые нужно выкрутить.
  7. Вакуум-корректор зафиксирован болтами, их тоже выкручиваем.
  8. Извлекаем стопорное кольцо.
  9. Снимаем тягу и непосредственно корректор.
  10. Чтобы достать провода нужно раздвинуть зажимы.
  11. Извлекаем опорную пластинку.
  12. Теперь осталось выкрутить пару болтов и снять датчик Холла.
  13. Ставим новый.
  14. Работы по сборке выполняются в обратном порядке.

Важно! В случае возникновения каких-либо признаков поломки, не тяните с ремонтом. Немедленно проверьте контролер Холла и в случае необходимости проведите его замену. Как видите, все очень и очень просто

Стоит затратить всего лишь час своего времени, чтобы сэкономить несколько тысяч рублей, которые вам придется отдать на СТО

Как видите, все очень и очень просто. Стоит затратить всего лишь час своего времени, чтобы сэкономить несколько тысяч рублей, которые вам придется отдать на СТО.

Устройство модуля

Главное предназначение данного модуля в работе мотора авто — определять текущий угол распредвала в каждый момент работы двигателя. Получаемую информацию модуль использует для того, чтобы осуществлять управление системой впрыска топлива в камеру внутреннего сгорания и активизацией зажигания. Впрыск топлива осуществляется в тот цилиндр, который в данный момент располагается в так называемой «мёртвой» точке.

В основу работы модуля положен открытый ещё в ХIХ веке принцип Холла. Данный датчик стал активно использоваться разработчиками автомобильных двигателей, начиная с конца семидесятых – первой половины восьмидесятых годов прошлого века. В тот период используемые ранее в автомобильных двигателях внутреннего сгорания системы зажигания контактного типа начали активно вытесняться новыми, более надёжными и безопасными бесконтактными агрегатами, в которых большую роль играл датчик Холла.

Второе наименование датчика Холла – датчик, определяющий позицию распредвала. Английская аббревиатура названия данного модуля – СМР. Эта деталь выполняет функцию формирования и последующего распределения импульсов напряжения, которые управляют работой свеч зажигания и автомобильного коммутатора.

В корпусе прибора сделаны прорези, по которым в процессе работы двигательного вала проходят пластины из металла. Количество прорезей в модуле совпадает с количеством цилиндров в двигателе внутреннего сгорания. В датчик вмонтирована магнитная пластина.

При вращении вала и прохождении пластин через прорези в приборе формируется электрическое напряжение. В зависимости от информации, получаемой в результате этого процесса, устройство подаёт на коммутатор отпирающий электроимпульс для транзистора, и в систему зажигания на катушку подаётся напряжение. Получаемый низковольтный сигнал при передаче на свечу зажигания преобразовывается уже в высоковольтный импульс.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
