Причины поломки датчика температуры ОЖ
Конструктивно датчик охлаждающей жидкости достаточно прост, и соответственно, выходит из строя редко. Обычно это происходит банально из-за его старости или механического повреждения. Например, коррозия контактов и металлических деталей корпуса может возникнуть из-за того, что вместо тосола или антифриза в систему охлаждения была залита обыкновенная вода (а тем более если эта вода «жесткая», то есть, с большим содержанием солей металлов). Также причинами выхода из строя этого устройства могут быть:
- Повреждение корпуса. Это может выражаться в различных аспектах. Зачастую при этом видны потеки охлаждающей жидкости, которая вытекает из резьбы датчика или его корпуса. Также при этом могут быть повреждены электрические контакты и/или непосредственно терморезистор, который будет выдавать некорректный сигнал.
- Окисление контактов. Иногда возникают ситуации, когда под воздействием испарений или просто от старости окисляются контакты на датчике, поэтому электрический сигнал не проходит через них.
- Повреждение «фишки». В некоторых случаях при механических повреждениях возможен выход из строя так называемой «фишки», то есть, группы контактов, которая подсоединяется к датчику температуры ОЖ. Проще говоря, перетираются провода у основании разъема. По статистике отзывов, найденных в интернете, это одна из самых распространенных неисправностей, которая случается с датчиком и соответствующей системой.
- Нарушение электрического контакта внутри датчика. В этом случае, к сожалению, ремонт вряд ли возможен, поскольку обычно его корпус запаян и не дает возможности доступа к внутренностям ДТОЖ. Соответственно, в этом случае датчик нужно только менять на новый.
- Нарушение изоляции проводов. В частности, речь идет о питающих и сигнальных проводах, которые идет на датчик от электронного блока управления и обратно. Изоляция может быть повреждена вследствие механического воздействия, перетирания или даже просто от старости, когда она «лущится» кусками. Особенно актуально это для тех машин, которые эксплуатируются в условиях большой влажности и резких перепадов температуры окружающего воздуха.
В случае, если существует возможность просто почистить корпус/резьбу/контакты датчика, то для восстановления его нормальной работы достаточно выполнить соответствующие мероприятия. Однако, если поврежден корпус, и/или выведен из строя внутренний терморезистор, то ремонт вряд ли возможен. В этом случае необходимо просто выполнить замену датчика на новый. Его цена невысока, а процесс замены несложный, и не займет много времени и усилий даже у начинающих автовладельцев.
Проверка снятого ДТОЖ
Для более точной проверки рекомендуется демонтировать устройство с автомобиля. Для этого необходимо дать остыть мотору, а после слить охлаждающую жидкость из системы.
Для снятия потребуется только ключ на «19» (20, 21, 22), с помощью которого можно выкрутить датчик и снять его вместе с кольцом.
На этом же этапе стоит оценить состояние самого устройства, его резьбы, провести чистку и смазать ее.
Эти же операции можно сделать и по отношению к самому датчику. После завершения демонтажа можно переходить непосредственно к работе.
Проверка с термометром
После демонтажа можно сделать проверку с помощью термометра. Такой вариант дает наиболее точные сведения, поэтому рекомендуется для большинства случаев.
Алгоритм действий такой:
- Подготовьте сосуд и налейте в него воду.
- Используйте кипятильник для нагрева воды.
- Подготовьте мультиметр для измерений.
- Опустите чувствительный элемент датчика в жидкость.
- Обеспечьте возможность подключения мультиметра к контактам.
- Установите в воду термометр для контроля температуры. Лучше использовать электронный вариант, обеспечивающий более максимальную точность.
- Подогревайте воду и делайте измерения для разных температур, к примеру, от +5 градусов Цельсия и выше с шагом в «5».
- Заполните таблицу, в которой будут параметры сопротивления по отношению к устанавливаемой температуре.
- Сверьте со сведениями, которые приводятся в мануале к автомобилю.
Конечно, в процессе измерения могут иметь место неточности. Погрешность зависит от нескольких факторов: условий работы и особенностей определенного ДТОЖ. В частности, даже в устройствах одной модели параметр сопротивления может отличаться.
Без термометра
При желании можно сделать проверки без применения измерителя температуры воды.
В данном способе можно действовать по рассмотренному выше принципу, но с небольшими ограничениями.
Общий алгоритм такой:
- Закипятите воду.
- Установите в нее чувствительный элемент ДТОЖ.
- Замерьте сопротивление на выводах.
При температуре около 100 градусов Цельсия сопротивление должно быть около 177 Ом. Но здесь нужно учитывать возможные погрешности.
В частности, на момент проведения измерений температура может измениться в меньшую сторону.
Минус метода в том, что проверка выполняется только при одной температурной точке.
Признаки неисправности
Для принятия мер по контролю датчика температуры ОЖ требуется вовремя определить проблемы в этом узле.
Но стоит учесть, что рассмотренные ниже признаки могут свидетельствовать и о других неисправностях силового агрегата.
Вот почему для получения точного результата может потребоваться дополнительная диагностика.
Также важно понимать, какое участие ДТОЖ принимает в работе мотора:
- Информирует водителя в реальном времени об температуре охлаждающей жидкости.
- При достижении мотором порогового значения температуры ЭБУ, получив информацию от датчика ОЖ, включает вентилятор принудительного охлаждения, как правило, это около 100 0С.
- Участвует в процессе увеличения оборотов холостого хода за счет обогащения топливо-воздушной смеси на холодном двигателе.
- При движении автомобиля ЭБУ формирует общую информацию об работе всех систем на основании полученных данных от датчиков и основываясь на эти данные формирует правильную топливо-воздушную смесь. Датчик температуры ОЖ тоже учувствует в этом процессе.
Первичные симптомы поломки:
- Зажигание лампочки «Check Engine» на приборной панели. Для получения более точной информации лучше сканировать ЭБУ и посмотреть ошибки, к примеру, через автосканер ELM327 подключенный к смартфону. Коды ошибок смотрите дальше.
- Двигатель заводится и сразу глохнет.
- Сбои в работе вентилятора в радиаторе. Неисправность может проявлять себя отказом включения в случае нагрева или работе даже после остывания мотора. При выключении ДТОЖ электронный узел управления машины воспринимает проблему как обрыв и включает вентилятор.
- Появление из выхлопной трубы темного или серо-черного дыма.
- Увеличение «прожорливости» машины. Это объясняется тем, что на ЭБУ подаются неправильные сведения. Соответственно, «мозги» машины не могут определить объем необходимой смести для поддержания оптимального температурного режима.
- Протечка антифриза из-под корпуса ДТОЖ. Такую проблему можно определить при визуальном осмотре.
- Глохнет разогретый мотор. Проблема может возникнуть при достижении максимальной температуры. При этом тип залитой ОЖ не имеет значения.
- Не работает указатель нагрева силового узла на приборной панели.
- Сбои в работе двигателя. Проблема может проявиться остановкой при низких оборотах, трудностях с пуском зимой, колебаниями при работе на ХХ и т. д.
- Закипание ОЖ, но при этом на панели приборов отображается температурный режим в пределах нормы.
- Увеличение времени нагрева двигателя и т. д.
Рассмотренные выше проблемы могут иметь место по одной или в комплексе, но в большинстве случаев они свидетельствуют о неисправности силового узла. При этом датчик температуры антифриза не всегда является основной причиной неисправности.
Как работает датчик температуры в автомобиле
Прибор работает по принципу термического полупроводника, уровень сопротивления которого меняется в зависимости от температуры антифриза в системе. Конструктивно прибор имеет вид продолговатого цилиндрического устройства, которое состоит из металлического корпуса с резьбой, термочувствительного элемента, пластикового электрического разъема с контактами и термочувствительного устройства (термистора) с проводами.
Функционирование устройства выглядит следующим образом:
- Прибор имеет два чувствительных элемента – внешний (электрический) и внутренний (термический). Внутренний элемент – полупроводник-термистор, который вкручивается в систему охлаждения и контактирует с антифризом. Внешний элемент – два электрических контакта, которые через разъем (его часто называют фишкой) и провода подключаются к ЭБУ автомобиля. Друг с другом чувствительные элементы соединяются с помощью электрических проводов.
- На устройство подается стабильный уровень электрического тока. Ообычно это 5 вольт, хотя некоторые современные авто могут иметь напряжение в 12 или 24 вольт. Термочувствительный элемент-полупроводник имеет отрицательный температурный коэффициент. Поэтому что при увеличении температуры внешней среды (в нашем случае это антифриз) электрическое сопротивление устройства падает, а при понижении температуры – повышается.
- Благодаря изменению уровня сопротивления устройство может отслеживать уровень теплоты антифриза в охлаждающей системе. Данные с прибора анализируются электронным блоком управления автомобиля. Для отображения теплоты антифриза на современных авто ставится отдельное устройство со стрелкой на панели приборов (обычно располагается слева от спидометра).
Как ДТОЖ регулирует нагрев антифриза в системе:
- При сгорании топлива в ДВС помимо механической работы генерируется большое количество тепла, которое нагревает мотор. Чтобы двигатель не раскалялся выше определенных пределов, в транспортном средстве находится антифриз, который отводит излишки тепла и охлаждает мотор.
- Во время работы антифриз может нагреваться, а чем выше интенсивность работы мотора, тем выше теплота охлаждающей жидкости. Степень теплоты отслеживает ДТОЖ, который подает информацию о нагреве на электронный блок управления автомобилем.
- При достижении теплоты антифриза 95-100 градусов запускаются система охлаждения (в противном случае охладитель начнет испарятся, что приведет к перегреву мотора). Для охлаждения используется вентиляторы, которые понижают теплоту охладители за счет вращения лопастей.
- Многие современные автомобили оборудованы дополнительной системой охлаждения антифриза за счет регулировки шагов холостого хода. При превышении теплоты выше 95-100 градусов ЭБУ меняет количество шагов регулятора, что приводит к уменьшению уровня впрыска топлива в мотор, а антифриз начинает нагреваться меньше.
Датчик температуры ОЖ (включения вентилятора) и его предназначение
Температурный датчик или ДТОЖ представляет собой деталь, которая включается в систему охлаждения двигателя, и контролирует процесс его прогрева. Этот элемент не выводит соответствующие значения температуры на панель приборов, так как за это действие отвечает другое устройство (датчик температуры на стрелку ДУТОЖ). ДТОЖ подает сигнал на включение вентилятора для охлаждения радиатора (при температуре от 98 до 107 градусов), через который циркулирует жидкость. Именно поэтому часто в народе такое устройство еще называется датчиком вентилятора. Однако правильное его название ДТОЖ или датчик температуры охлаждающей жидкости.
Кроме включения вентилятора, ДТОЖ на Приоре выполняет еще одну очень важную функцию. Она заключается в корректировании работы двигателя за счет изменения состава топливно-воздушной смеси и установки угла опережения зажигания. Достигается это за счет соединения датчика с электронным блоком управления. На ЭБУ от ДТОЖ подается соответствующий сигнал о температуре двигателя, и в зависимости от поступающих показаний, происходит корректировка работы мотора. Выглядит это примерно следующим образом:
- При пуске мотора на холодную, на ЭБУ поступает сигнал о том, что двигатель не прогрет до рабочей температуры (т.е. холодный).
- Блок управления принимает решение о приготовлении ТВС в определенной пропорции. Для этого подается сигнал на регулятор холостого хода, который открывает клапан ХХ на соответствующее расстояние (определенное количество шагов), что приводит к увеличению оборотов коленчатого вала. Для быстрого прогрева мотора происходит подача большего топлива через форсунки, а также корректируется угол зажигания.
- Когда температура ОЖ поднимается до определенного значения, снижаются обороты двигателя и корректируется состав смеси.
Если на карбюраторных автомобилях используются только датчики температуры жидкости для вывода информации на приборную панель, и они не влияют на работу двигателя, то на современных инжекторных моторах устанавливаются два типа устройств. При неисправном датчике ОЖ двигатель чаще всего заводится, и он будет работать, но приготовление ТВС при этом происходит по усредненным значениям в аварийном режиме (ЭБУ в случае отсутствия сигнала от ДТОЖ принимает температуру ДВС за значение 0 градусов). При этом также включается вентилятор, который охлаждает жидкость в радиаторе, чтобы исключить вероятность перегрева мотора (так как ЭБУ не видит реальной температуры двигателя).
Характерными признаками неисправности устройства являются следующие проявления:
- непредсказуемая работа вентилятора охлаждения. Если же в электрической цепи возникнет обрыв, что случается вследствие повреждения питающего провода или контактов датчика, то вентилятор будет функционировать постоянно;
- плавание оборотов, так как неисправный элемент подает некорректные сигналы, в результате чего ЭБУ будет стремиться откорректировать оптимальное соотношение смеси;
- загорается индикация Check Engine, свидетельствующая о неисправности двигателя.
Важно не путать датчик температуры охлаждающей жидкости на Приоре с элементом, который отвечает за вывод информации о температуре ДВС на панель приборов. Это два разных датчика, которые имеют схожий принцип работы, но отвечают за выполнение разных функций
При неисправности устройства, которое выводит значение температуры двигателя на панель приборов, не будет загораться индикация ЧЕК.
Это интересно! На Приоре ДТОЖ имеет два контакта, а датчик на стрелку один. Принцип работы устройств одинаковый, а разница между ними лишь в том, что на ДТОЖ сопротивление измеряется между выводами, а на указательном устройстве — между корпусом и контактом.
Принцип работы датчика
Блок управления автомобилем отправляет регулируемое напряжение (9-вольтовое) непосредственно в датчик указателя температуры охлаждающей жидкости. В зависимости от падения вольтажа на контактах сигнализатора, будет падать сопротивление, что сразу же зафиксирует блок управления.
В таком случае, автомобильная компьютерная или механическая система сможет вычислить температуру двигателя, а затем (используя данные других приборов) применить справочные таблицы для выполнения корректировки приводов двигателя, т.е. изменить уровень и поступления топлива или угол опережения зажигания.
Фото — датчик температуры на приборной панели
Зависимо от года выпуска машины, а также её марки, многие автолюбители отмечают возрастание затрат топлива у двигателя. Но при этом нужно понимать, что дизель так не определишь (УАЗ, ПАЗ и прочие). Если у Вас механика, а не компьютерная система управления, то вот сигналы того, что нужно купить новый датчик температуры охлаждающей жидкости:
- Автомобиль стал потреблять топлива больше, чем обычно;
- Когда машина заводится, и двигатель достигает своей максимальной температуры, он глохнет;
- Появились проблемы с запуском;
- Из трубы глушителя выходит черный дым.
Рассмотрим, как осуществляется замена датчика температуры охлаждающей жидкости типа G62 на автомобиле Kia Sportage с двигателем объемом 2 литра. Аналогичная инструкция также пригодится при ремонте Acura, BMW, Buick, Chevrolet, Ford, Toyota, Volkswagen, Ваз 2110/2112 инжектор, Рено Гранд Сценик и прочих.
- Чтобы добраться к датчику, Вам нужно снять воздуховод, который охлаждает корпус воздушного фильтра и присоединяется к радиатору при помощи двух болтовых соединений и шланга подачи воздуха. Открутите болты и снимите хомут, аккуратно достаньте всю систему. Отключите от датчика электрические провода, чтобы корректно провести замеры сопротивления. Установите мультиметр на режим омметра и задайте значение в 1000 Ом. Подключите контакты устройства к положительному и отрицательному контактам. Нормальное сопротивление должно быть в пределах 2700 Ом при выключенном моторе. Для проверки датчика при включенном движке, нужно убрать тестер подальше от вращающихся частей авто;

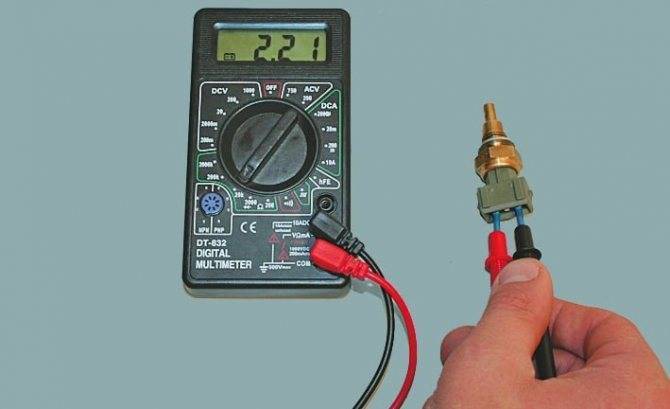

Фото — проверка датчика мультиметром
- Убедившись, что датчику температуры необходим ремонт, нужно отсоединить его от двигателя. Чтобы продолжить снятие, Вы должны предварительно слить антифризную жидкость из радиатора при помощи сливного клапана. После проверить еще раз радиатор и контакты датчика и открутить регулирующий болт как на фото;
Фото — снятие датчика
- Сборка производится в обратной форме. Нужно помнить, что практически основная характеристика датчика температуры охлаждающей жидкости – это материал шайбы. Если шайба медная, то резьбу сигнализатора не нужно обрабатывать герметиком, в противном случае обязательно смажьте устройство.
Фото — медный температурный датчик
Проверка электроцепи
Не всегда сбои в работе системы охлаждающего контура связаны с неисправными датчиками, в 70 % случаев проблема в нарушении целостности проводов. На Калине часто страдает колодка, тонкий пластик на входе в колодку перегнивает и трескается. После отключения колодок от датчиков, перед демонтажем последних всегда проверяется пропускная способность цепей.
- Отключается зажигание, с датчика снимается колодка.
- Щуп тестера (мультиметра) присоединяется на выход «В» колодки, второй щуп тестера располагается на массу.
- Включается зажигание.
- На мониторе должно отобразиться напряжение в диапазоне 4.8–5.2 В. это показатели целостной цепи.
- Аналогично проверяется работоспособность цепи по сопротивлению. Щуп тестера присоединяется к выводу «А» на колодке, второй — к массе авто. Рабочая цепь покажет сопротивление меньше 1 Ом.
Если напряжение не соответствует рабочему, то цепь проверяется на обрыв. Щуп тестера соединяется с выводом «В» на колодке и выводом «39» на контроллере, если напряжение в норме, значит неисправность в контрольном блоке.
Контур охлаждения двигателя Лада Калина оснащается двумя датчиками температуры, от правильной работы которых зависит производительность мотора и его срок эксплуатации. Провести диагностику и замену контролирующих элементов можно самостоятельно, понадобится около часа времени и немного сноровки.
Причины отказа, связанные с датчиками инжектора.
Датчик коленчатого вала (датчик коленвала).
При полном отказе этого датчика автомобиль скорее всего, даже не заведётся. Отказ датчика коленчатого вала неисправность достаточно редкая, но всё же встречается. Датчик может давать неверные показания, в случае если он неплотно прикручен к корпусу мотора. От вибрации он может менять свое положение в посадочном месте, что крайне недопустимо. При увеличении расстояния между датчиком и задающим диском (насечки, на которые срабатывает датчик) начинаются сбои в работе двигателя. Косвенным признаком необходимости проверки датчика коленчатого вала служит отсутствие зажигания. Именно импульсы с датчика коленвала использует ЭБУ для расчета момента подачи искры и впрыска топлива. Это значит, что искра может отсутствовать не только из-за неисправности системы зажигания, но и из-за отказа датчика коленчатого вала.
Датчик коленчатого вала
Датчик положения распредвала.
Вторая причина неисправности инжекторного мотора. При сбоях в его работе или при поломке форсунки двигатель переключается в асинхронный режим подачи смеси. Это значит, что смесь в цилиндры впрыскивается не зависимо от того, в каком положении и такте находится поршень. В таких случаях как правило возрастает расход топлива и загорается лампа Check Engin.
Датчик положения распредвала
Датчик температуры охлаждающей жидкости ДТОЖ.
Лампа Check Engin загорится в таком случае или при обрыве провода датчика или при коротком замыкании. этого датчика. Если же датчик сильно врёт и показывает неправильную температуру, то автомобиль может и вовсе не завестись, причём причина проста.
Представьте, что истинная температура двигателя +20°C, а датчик показывает -20°C. Что происходит в таком случае? ЭБУ даёт команду на впрыск большего количества топлива, думая, что мотор холодный. В результате происходит перенаполнение цилиндров топливом и двигатель просто захлёбывается бензином. Даже если автомобиль и завелся, с неисправным датчиком температуры будет повышенный расход топлива.
Датчик температуры охлаждающей жидкости ДТОЖ
Следует учитывать, что на автомобиле могут быть установлены два и больше датчика температуры ОЖ. Один из них дает показания для ЭБУ, второй – на приборную панель (в некоторых авто панель берёт показания из ЭБУ). Внимательно изучите какой датчик в вашем автомобиле, где стоит и за что каждый из них отвечает.
Датчик кислорода (лямбда зонд).
При поломке датчика кислорода будет повышенный расход топлива, могут появиться перебои в работе двигателя. Датчик чаще всего продолжает работать, но его показания отличаются от реальных. В результате чего ухудшается расход и общая динамика машины. Могут появиться перебои в работе двигателя. В большинстве случаев, в память ЭБУ заноситься код ошибки, при этом загорается лампа, сигнализирующая о неисправности инжектора – Check Engin.
Датчик кислорода (лямбда зонд)
Датчик массового расхода воздуха – ДМРВ.
Машина работает с перебоями, плохо запускается двигатель, глохнет на ходу или при сбросе педали газа? Все эти причины могут являться причиной неисправности датчика расхода воздуха. Если мотор не заводиться как обычно, а заводиться только с нажатием педали газа, то причина может быть в ДМРВ. Этот датчик показывает сколько воздуха поступает в двигатель. ЭБУ в свою очередь, основываясь на показаниях, рассчитывает, сколько необходимо подать топлива в цилиндры.
Датчик массового расхода воздуха – ДМРВ
Если датчик исправен, то следует проверить подсос воздуха после него. Так как в таком случае реальное количество воздуха от замеренного будет отличаться. Вообще для инжектора подсос воздуха – одна из самых распространенных проблем. В ЭТОЙ статье подробно описано как легко найти и устранить подсос воздуха самому.
Датчик положения дроссельной заслонки – ДПДЗ.
Если автомобиль “не отзывчив” на педаль газа, плавают или самопроизвольно меняются обороты, неустойчивый холостой ход, то причиной неисправности может быть ДПДЗ. Автомобиль может даже не запуститься, если ДПДЗ даёт неверные показания.
Датчик положения дроссельной заслонки – ДПДЗ
Представьте, что вы запускаете двигатель, не нажимая на педаль газа, как и положено, а датчик показывает ЭБУ что педаль нажата на половину. Конечно же ЭБУ увеличивает количество впрыскиваемого топлива, считая, что вы нажали на педаль и нужно поддать газку. Как итог – залитые цилиндры, автомобиль глохнет, либо не заводиться совсем. Лампа Check Engin в таком случае может и не загореться, ведь датчик работает, он просто даёт неверные показания.
По какому принципу работает датчик указателя температуры двигателя на Приоре и как проверить его исправность (подробное описание процесса проверки)
Если стрелочный указатель температуры двигателя на панели приборов перестает функционировать, то первым делом стоит проверить исправность датчика. Принцип работы этого элемента заключается на изменении сопротивления цепи, что приводит к падению напряжения. Когда водитель включает зажигание, стрелка на указателе поднимается на определенное значение, соответствующее температуре охлаждающей жидкости в системе. Если мотор не прогрет, то при включении зажигания стрелка будет находиться в начальном положении, и по мере прогрева, будет постепенно подниматься.
В основе принципа работы изделия лежит термистор (терморезистор), представляющий собой полупроводниковый элемент, у которого изменяется сопротивление в зависимости от температуры. Если снижается сопротивление, то падает напряжение, но при этом возрастает сила тока в цепи. По изменению силы тока происходит перемещение стрелочного указателя, отображающего температуру двигателя. Как устроен датчик указателя температуры в разрезанном виде, показано на фото ниже.
Принцип работы такого датчика заключается в выполнении следующих функций:
- Элемент соединятся посредством одного провода с указателем температуры.
- На указателе расположены две катушки, между которыми находится подвижный якорь с постоянным магнитом.
- Якорь соединен со стрелкой, которая изменяет свое положение в зависимости от изменения сопротивления в цепи.
- На одну катушку указателя подведен положительный контакт, а на вторую (провод от датчика) отрицательный.
- Когда двигатель прогревается, меняется сопротивление резистора, что приводит к изменению силы тока в цепи.
- В зависимости от величины тока, происходит соответствующее отклонение стрелочного указателя на определенное значение.
Между катушками создается магнитное поле, которое и влияет на величину отклонения стрелки прибора. Если сравнивать принцип работы такого устройства с ДТОЖ, то между ними имеется отличие, но суть одна и та же. По схеме ниже можно подробнее разобраться с принципом работы устройства.
Когда датчик выходит из строя, нарушается контакт, что приводит к обрыву цепи. Убедиться в том, что неисправен датчик, а не подведенный к нему провод достаточно просто. Для этого следует отсоединить фишку от датчика, и присоединить ее к блоку двигателя. Включить зажигание, и если стрелка изменит свое положение (будет показывать максимальное значение), то это свидетельствует о неисправности полупроводникового элемента (ДУТОЖ подлежит замене). Это самый простой и эффективный способ проверки ДУТОЖ и контакта устройства. Чтобы проверить устройство на корректность работы, нужно снять его с автомобиля, и присоединить щупы мультиметра (один к выводному контакту, а второй к металлической части корпуса). При комнатной температуре сопротивление должно составлять 1,5-1,7 кОм. Если опустить датчик в горячую воду, то сопротивление должно уменьшаться, а при остывании наоборот, увеличиваться.
Что делать в случае поломки датчика температуры охлаждающей жидкости?
Как правило, попытки починить датчик своими руками не приводят к восстановлению его работоспособности – он весьма мал и собран из довольно маленьких деталей. Поэтому в случае его неисправности рекомендуется замена датчика.
Если после замены ДТОЖ вышеописанные проблемы остались, то вам стоит обратиться в автосервис для более глубокой диагностики неисправностей вашего транспортного средства. Вполне возможно, что дело совсем не в нем. Но автомобилисту (особенно владеющему современным автомобилем) следует иметь в своем распоряжении запасной комплект датчиков на свой автомобиль. Они регулируют работу узлов и агрегатов автомобиля, поэтому выход из строя одного из них может привести к весьма разнообразным проблемам, возникающим при эксплуатации автомобиля.
Новые статьи
- Реле щелкает, но стартер не крутит – машина не заводится? Причины такого явления
- Причины вибрации в салоне автомобиля на холостом ходу
Предыдущие статьи
- Двигатель подтраивает на холостых оборотах? Шесть причин такого явления
- Стартер крутит, но не схватывает, машина не заводится: 5 причин такого явления
Рено Логан
На Рено Логан можно использовать много видов ДТОЖ, к примеру, MEAT & DORIA 82187, JP GROUP 1293102400, Vernet WS2602 и другие.
Оригиналы:
12-RENAULT-7700101968 (контакты «треугольник) – стоит на 8 клапанных моторах до 2012 года.
12-RENAULT-226307034R – после 2012 года (контакты в ряд).
Все они подходят для моторов K4M и K7M, места их расположения разняться.
Так на K4M (8 клапанов) измеритель температуры установлен в корпусе водораспределителя (в блоке цилиндров). Он один, передает информацию на панель приборов и работает совместно с ЭБУ.
На двигателе K7M в заднем торце головки блока цилиндров.
На корпусе колодки нанесены обозначения трех выводов «А», «В1» и «В2». Замера рабочего напряжения, как и в случае выше, проводится при включенном зажигании между выводом «В1» и массой. Норма – от 4,8 до 5,2 В.
Если напряжение к колодке не поступает, отсоединяем жгут проводов от ЭБУ и тестером проверяем проводку на обрыв цепи. Замеры делаем между «В1» и выводом «13» ЭБУ.
Если цепь рабочая, значит вышел из строя блок управления.
Переводим тестер в режим «Замер сопротивления» и проверяем на обрыв цепь «массы» датчика между выводом «В2» и корпусом машины (двигателя).
Показания в менее 1 Ом указывают на исправность цепи. Если прибор показал бесконечность, то между выводами «73» ЭБУ и «В2» колодки обрыв.
Дальше, сели не хотите снимать датчик температуры ОЖ с двигателя, с помощью тестера замерьте показания сопротивления на прогретом и холодном моторе между выводами датчика «В1» и «В2».
Нормативные данные показаны в таблице 4.
| Температура, 0С | Сопротивление, Ом |
| 120 | 105 |
| 110 | 135 |
| 90 | 240 (+/ — 30) |
| 80 | 335 (+/ — 35) |
| 50 | 810 |
| 25 | 2050 |
| 20 | 3500 (+/ — 500) |
| 4 | 7500 (+/ — 500) |
Чтобы дальше проверить устройство, можно воспользоваться одним из рассмотренных выше способов.
Для большей надежности желательно демонтировать девайс, для используйте головку на 21.
На что влияет ДТОЖ
С помощью сигналов, посылаемых данным устройством, электронный блок управления создает команды, которые управляют большим количеством приборов. К примеру, на ЭБУ пришли данные о том, что у охлаждающей жидкости низкая температура, значит, система проведет перерасчет времени впрыска горючего в цилиндры в сторону повышения. В результате работа двигателя на холостом ходу станет стабильнее. Однако при этом увеличивается температура мотора, следовательно, блок управления будет выдавать обедненную рабочую смесь.
С другой стороны, если возникли какие-либо неполадки у температурного датчика охлаждающей жидкости, то на ЭБУ начнут приходить ошибочные данные и топливная смесь станет чересчур обогащенной. При этом значительно увеличивается расход бензина и происходит сильное загрязнение окружающей среды. На свечах моментально появляется сухой черный нагар, и они могут стать неисправными.
Мотор может перестать работать, если во время пуска будет недостаточное число оборотов. Избежать такой неприятности можно с помощью уплывающей команды от электронного блока управления на увеличение количества оборотов. В момент запуска, чтобы поддержать управляемость, необходимо держать клапан рециркуляции закрытым. Так продолжать, пока система не окажется в режиме рабочей температуры.
При наличии признаков неисправности ДТОЖ мотор автомобиля начнет вести себя неустойчиво, обороты начнут «плавать». Есть большая вероятность того, что двигатель остановится. При этом от стабильно работающего ДТ охлаждающей жидкости зависит также угол зажигания. Данная величина регулируется системой при помощи определенных регламентов, что позволяет снизить количество вредных выбросов до того, как двигатель прогреется до рабочей температуры.
Зажигание при этом влияет на объем расходуемого бензина, на мощность и тягу движка. Фильтр на основе активированного угля, улавливающий топливные пары, начнет продув только после того, как силовой агрегат полностью прогреется. При этом нет и блокировки муфты гидротрансформатора в АКПП до тех пор, пока мотор не прогреется полностью. Такая система позволяет сохранять наиболее приемлемую управляемость.
ДТ способствует запуску вентилятора в системе охлаждения машины, что позволяет гораздо быстрее снизить температуру жидкости. В некоторых транспортных средствах для того, чтобы включить охлаждение в принудительном порядке, используют отдельное устройство. В автомобилях без такого устройства все функции возлагаются на ДТ охлаждающей жидкости.
