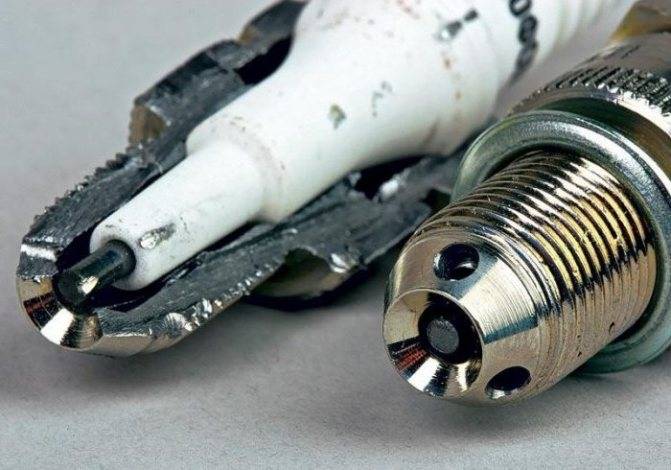

Устройство
Внешне они похожи на те, что устанавливаются в бензиновом двигателе, но конструкция несколько сложнее. Свечи накаливания не вырабатывают искру, в их основе – нагревательный элемент в виде спирали, которая может быть металлической или заключенной в керамический «чехол». В первом случае речь идет о двух «завитках», один из которых служит для подогрева, второй защищает от перегрева. Следующий тип изделий представляет собой спираль, помещенную в керамическую оболочку, благодаря чему разогрев происходит быстрее. Наконечник свечи раскаляется до 1350 градусов. Также в конструкцию входит нить накаливания, состоящая из пары резисторов. Первый из них имеет неизменяемое сопротивление. У второго регулируется температурный коэффициент. Т. е. при изменении температуры двигателя меняется и нагрев пусковых элементов. Это позволяет экономить электроэнергию.
Керамические изделия считаются более перспективными: такие свечи не только быстро разогревают наконечник, что позволяет без проблем запустить дизельный силовой агрегат при низкой температуре, у них есть и иные плюсы: данные запчасти подходят под стандарт Евро 5 и 6. Это связано с тем, что изделия с керамической оболочкой гарантируют режим промежуточного накаливания. Это оптимизирует процесс восстановления фильтра, «занимающегося» уменьшением содержания сажи в выхлопе «Санг Енг Актион», «Кайрон» или иного подобного авто.
Управление
Работа свечей накаливания регулируется ЭБУ, отдельным блоком либо специальным реле. Их работа связана с данными, полученными от датчиков, определяющих частоту вращения коленвала и температуру охлаждающей жидкости. На многих моделях авто предусмотрена функция поддержания накала после пуска для уменьшения уровня шума от непрогретого двигателя (этим «грешат» «Фрилендеры Ленд Ровер», и не только они). Когда производится замена свечей накала и почему они выходят из строя?
Статья в тему: Диагностика неисправности
Симптомы неисправности свечей накаливания дизельного двигателя:
Запуск двигателя происходит с трудом;
Авто не заводится;
Неровная работа двигателя на холостых оборотах;
Белый дым выхлопа (на холодную, имитация богатой смеси).
Чаще всего данная проблема начинает проявляться с приходом первых холодов, т.к. деталь не обеспечивает нормальный прогрев камеры для возгорания топлива.
Проверить работоспособность калильных свечей в дизельном двигателе достаточно трудно. Вам понадобиться специально оборудование, но об этом мы поговорим немного позже.
Причины неисправности свечей накаливания дизельного двигателя:
Выработка ресурса;
Низкое качество;
Плохое топливо или любые другие проблемы с топливной системой;
Проблемы в электропроводке или блоке управления.
Чтобы это ни было, советуем вам немедленно обратиться в автомастерскую, в другом случае, вы можете значительно навредить своему автомобилю, тогда сумма ремонта будет значительно выше, чем деньги за замену свечей.
Стоит так же отметить, что существует значительная разница в работе свечей накаливания современных и старых двигателей. В старых движках, фор камеры располагаются в головках, и свеча должна прогреть поступившее топливо.
В современных двигателях фор камера располагается в поршне, по этому свеча накала срабатывает перед впрыском, и имеет функцию прогрева камеры, после чего тудо поступает холодное топливо и воздух.Такие условия более благоприятны для воспламенния смеси.
Отказ одной свечи проявится в сложном запуске, машина начнет активно «капризничать на холостых». При поломке 2 свечей, дизельный движок просто не заведется. Вероятность выхода из строя всех сразу крайне мала, но если это произошло, то необходима диагностика всей электропроводки и блока управления.
Запомните, меняйте весь комплект, даже если из строя вышла только одна свеча! Будьте внимательны к электропроводке, реле управления и форсункам. Их диагностика стоит не дорого, но способна уберечь ваш авто от серьезных поломок.
Теперь поговорим о том, как избежать неполадок со свечами накаливания в дизельном двигателе?
- Обязательная диагностика перед осенне-зимним периодом.
- Покупайте только качественные свечи.
Способы проверки свечей накаливания на дизельном двигателе.
Сразу оговоримся, что способы проверки не из простых и вам может понадобиться помощь второго человека, или специальное оборудование.
1 способ. Берете верного товарища. Один из вас должен вывернуть форсунки, другой поворачивать ключ зажигания в предстартовое положение. Товарищ смотрит в колодцы и наблюдает нагрев или не нагрев свечей. Что не заработало, то – мертво и требует замены.
Способ интересный и познавательный, но подходит не для каждого авто. Так как конструкция двигателя не везде одинаковая. Подходит только для 1.8 на Фордах.
2 способ. Вам понадобиться мультиметр и отвага. Выбираем режим проверки замыкания цепи, касаемся одним щупом корпуса свечи, другим – шляпки (где располагается корпус, а где шляпка, подробно описано в статье «Свечи накаливания для дизельного двигателя»). Если цепь замкнута, то все работает, если же нет, то требуется замена.
Подобные схемы диагностики не так актуальны для современны машин, все новые дизельные авто имеют индикатор на водительской панели управления. Но! Как и любая другая электроника, он тоже может выйти из строя
Поэтому, проходя зимнюю подготовку авто обратите внимание на свечки накала
Не пытайтесь самостоятельно поменять свечи накаливания на дизеле. Например, она вышла из строя раньше времени, значит, дефектная. При попытке ее выкрутить, может просто развалиться, тогда придётся снимать головку блока и доставать сломанный элемент.
Периодичность замены свечей накала на дизельном двигателе.
Стандартно, «ходят» они 60 000 км. После это необходима замена, но некачественное топливо и агрессивная эксплуатация авто, могут значительно сократить срок «жизни» свечи. Проверяйте их на каждом ТО.
Приезжайте к нам на замену свечей накаливания в дизельном двигателе. Мы проведем все работы быстро и качественно. Помните, что у нас есть услуга по подбору автозапчастей. Просто сообщите оператору ваши данные, мы предложим вам несколько вариантов деталей на выбор. Вам остается только приехать к нам!
Все вопросы по тел. +7(912) 615 51 15
Любую консультацию, а также скидку в 3 % на все услуги и материалы, вы можете получить в нашей группе в .
| Цены на техническое обслуживание | ||
Реле свечей накала на «Фольксвагене»
Устройство на автомобилях марки «Фольксваген» находится за блоком предохранителей, который, в свою очередь, располагается в салоне транспортного средства под приборной панелью со стороны водительского места. Для того чтобы демонтировать реле накала, данный механизм необходимо снять. Эти действия осуществляются в следующей последовательности:
- Предохранительный блок снимается с креплений.
- Поворачивается против часовой стрелки.
- В глубине конструкции располагаются предохранители и реле накала.
Вышеописанные действия осуществляются в отношении не только автомобилей «Фольксваген». При замене реле накала необходимо учитывать страну и фирму, которая производила заменяющую деталь. Китайские подделки не прослужат долго, а их использование может привести к более серьезным поломкам.
Как заменить свечи накала двигателя
При замене свечей неминуемо столкновение с проблемой закисания резьбы их крепления в головке. Непрерывное уменьшение геометрических размеров привело к снижению прочности корпуса из-за малого диаметра резьбовой части. Ни в коем случае не стоит сразу применять силу при попытке открутить неисправную деталь.
Если она переломится, а часть её останется в двигателе, то извлечь её оттуда очень непросто, придётся серьёзно платить за услуги специализированного сервиса. Поэтому лучше сразу туда и обращаться по поводу замены.
Если всё же деталь удалось демонтировать, а сделать это возможно путём последовательного ослабления затяжки аккуратным обстукиванием граней, отмачиванием резьбы проникающими составами и дозированным многократным приложением усилия, то устанавливать новую надо после полной очистки резьбового гнезда с затяжкой только динамометрическим ключом на заданный момент. Чрезмерный натяг и нерегулярные замены – источник всех проблем.
Принцип действия
Нагревательный элемент свечи находится в камере сгорания двигателя, в том месте, где происходят завихрения рабочей смеси. При повороте ключа в замке зажигания в положение Start на свечу подается напряжение и она начинает интенсивно нагреваться. На приборной панели загорается соответствующий индикатор. Для того чтобы сделать свою работу, свече требуется порядка 5 секунд. Время может варьироваться в зависимости от температуры наружного воздуха.
Итак, свеча раскаляется и начинает прогревать камеры сгорания двигателя и воздух, который в них поступает. Однако этих нескольких секунд достаточно только для саморазогрева свечи — нагреть воздух и холодный металл массивного блока цилиндров и его головки свеча не в состоянии, тем более что воздух при кручении стартером двигателя постоянно замещается извне на холодный.
Таким образом, главная цель нагрева свечей — это подогрев впрыскиваемого топлива до температуры, при которой оно испарится, хорошо смешается с поступающим воздухом и легко воспламенится уже от компрессии. После того, как погаснет индикатор на приборной панели, двигатель можно запускать. Обычно индикатор гаснет тем быстрее, чем выше температура воздуха.
На современных дизельных двигателях свечи накаливания, помимо предварительного нагрева, могут обеспечивать дополнительный накал уже после запуска мотора
Система управления свечами представляет собой либо реле, либо самостоятельный электронный блок управления свечами накаливание. Устройства регулируют напряжение, которое необходимо подать на свечи, длительность нагрева и температуру. При этом на работу реле влияют показания датчика температуры охлаждающей жидкости и датчика частоты вращения коленвала двигателя. Эти датчики относятся к системе управления двигателем.
На современных дизельных двигателях свечи накаливания, помимо предварительного нагрева, могут обеспечивать дополнительный накал уже после запуска мотора. Такая функция помогает снизить уровень шума при сгорании смеси на еще холодном моторе, а также сокращает вредных выбросы выхлопных газов. Накал происходит на протяжении трех — пяти минут и заканчивается при достижении охлаждающей жидкостью температуры 20-30°С.
Таким образом, свечи накала напрямую влияют на работу и запуск дизельного двигателя в холодное время года, а как следствие, и на его ресурс.
По внешнему виду свечи накала схожи со свечами зажигания бензинового мотора , но при этом не дают искру. Используются для запуска дизельного двигателя. Состоят из корпуса, наконечника и нагревательного элемента (металлического или керамического) — спирали. Максимальная температура наконечника составляет 1350 градусов по Цельсию. Наконечник свечи накаливания в дизельном двигателе состоит из пары спиралей – нагревательной и регулирующей. Последняя обеспечивает свече защиту от перегрева, путем увеличения электрического сопротивления при повышении температуры. Нагревательная спираль обеспечивает нагрев горючей смеси и воздуха.
Существуют свечи накаливания двух основных видов:
- штифтовые — с металлическим нагревательным элементом, который представляет собой сплав железа, хрома и никеля. Внутренность корпуса заполнена оксидом магния;
- керамические — нагревательный элемент изготовлен из керамики, обладающей повышенной устойчивостью к перепадам температур. Материалом для изготовления защитной оболочки служит силиконовый нитрит.
Керамические свечи обеспечивают разогрев топлива всего за 2 секунды. Их использование позволяет производить запуск дизельного мотора без предварительного прогрева.
Визуальная проверка свечей накала
Визуальная проверка позволяет выявить не только дефекты, но и работу топливной системы, срабатывание электронного управления, состояние поршневой, поэтому всегда внимательно осматривайте свечи накала, коль уже они сняты.
На свече есть дефекты
Если свечи ещё не выбегали свой ресурс, но уже имеют следы перегрева (примерно посередине нагреваемого стерженька), корпус вздувается и по сторонам разбегаются трещины, то это:
- Слишком высокое напряжение. Нужно измерить мультиметром напряжение в бортовой сети.
- Реле накала свечей долго не отключается. Засеките время срабатывание по щелчкам либо проверьте реле омметром.
Оплавление кончика свечи
Может происходить по причинам:
- Раннего впрыска топливной смеси.
- Загрязнения форсунок, вследствие чего распыл происходит неправильно. Можно проверить факел впрыска на специальном стенде.
- Слабая компрессия и позднее зажигание, а соответственно — перегрев.
- Накрылся напорный клапан. Тогда мотор будет достаточно жестко работать, а если попустить (на работающем моторе) гайку подводящего к форсунке топливопровода, то из под нее пойдет не топливо, а пена.
При визуальной проверке самой тонкой части свечи (та, которая и находится в форкамере) смотрите, чтобы она была хоть и потемневшей, но не с оплавленным железным корпусом, и без трещин. Потому, что даже если она и работает еще, то это будет продолжаться недолго, и вскорости придется снова проверять ее работу.
Кстати говоря, плохая работа свечи может случиться по причине недостаточного контакта с питающей шиной. При слабой затяжке гайки из-за вибрации, она приоткручивается. Но и тянуть сильно не стоит, можно повредить электрод. Часто свечи повреждаются непрофессиональными действиями при выкручивании/закручивании. Не редкость, что неправильное усилие крутящего момента может привести к потере компрессии, а их вибрация разрушает сердечник в керамических свечах накаливания.
Свечи накаливания – достаточно хрупкие, так что выкручивать их с двигателя, желательно, только если требуется замена. Причем, производить затяжку следует с помощью динамометрического ключа, поскольку усилие не должно превышать 20 Нм. Круглые гайки крепления электрического провода затягиваются только вручную; если шестигранные – ключом (но без нажима). Если применить большое усилие, то это скажется на зазоре (сузится) между металлическим корпусом и калильной трубкой и свеча начнет перегреваться.
Когда все вышеперечисленные проверки показали, что свечи в отличном состоянии, но при установке на двигатель они не работают, то тут нужно заняться электропроводкой и первое, с чего стоит начинать, это с предохранителей, датчиков и реле свечей накала.
Проверку реле времени и датчиков лучше доверить специалистам. Следует помнить, что система подогрева работает только на «холодном» двигателе, температура которого не превышает +60°С.
Как все работает?
Воспламенение топливно-воздушной смеси в цилиндрах дизельного двигателя происходит при температурах 800–850 °C. Когда мотор прогрет, такие показатели, в момент такта сжатия, достигаются моментально и запуск дизеля происходит без сбоев.
Но когда машина не прогрета, такой температуры, только за счет сжатия смеси, особенно в холодную погоду, достичь трудно — запуск двигателя проблематичен.
Чтобы решить эту проблему в дизелях были установлены свечи накала задача которых состоит в том, чтобы очень быстро прогреть воздух в цилиндрах до 75 градусов и тем самым обеспечить нужную температуру в момент такта сжатия.
Внутри изделий конструктивно предусмотрены две спирали — нагревательная и регулирующая.
Первая имеет функцию нагрева. Вторая за счет плавающего электрического сопротивления защищает свечу накала от перегрева.
Свечи будут работать до тех пор, пока температура охлаждающей жидкости не уйдет за отметку 60°C, это около 3 минут. Дальше мотор сможет работать без них.
Прежде, чем завести автомобиль необходимо включить зажигание и обратить внимание на панель приборов. Светящийся в виде спирали индикатор указывает на то, что происходит разогревание свечей накаливания. Как только лампочка погасла можно заводить машину
Как только лампочка погасла можно заводить машину.
В современных автомобилях, лампа в виде спирали может и не загореться. Это произойдет в том случае, если двигатель уже прогрет, а значит необходимость в свечах накала отпадает. Все это достигается благодаря современной электронике, отслеживающей температурные показатели мотора.
Также существуют свечи накаливания, которые долго держат температуру после разогрева, а поэтому отключаются сразу же после выключения стартера и подогревают воздух в цилиндрах дизеля за счет остаточного тепла.
Устройства очень энергозатратные, на нагрев одной свечи накала до 850-1350°C за пол минуты может уйти в среднем 8-16А (96–192 Вт), иногда 40А. Величиной напряжения и временем его подачи управляют электронный блок и тепловое реле (выключатель).
Последнее, при необходимости, только смыкает и размыкает цепь, тем самым устанавливая нужную температуру воздуха в цилиндрах. А ЭБУ регулирует весь процесс нагрева подавая сигналы на реле. Нужную информацию он берет от датчиков коленвала и охлаждающей жидкости.
Первым признаком, указывающим на то, что вышла из строя одна из свечей накала будет повторное загорание индикатора в виде спирали после запуска двигателя и продолжительное (около 50 сек) ее горение.
Если по истечении указанного времени, после прогрева автомобиля, индикатор не погас, значит вышло из строя реле времени (тепловой выключатель)
Важно сразу же провести замену устройства иначе выйдут из строя свечи накаливания по причине перегорания их теплового штифта
Если на улице еще относительно тепло (выше +5°С), то выход одного или двух изделий вы вряд ли заметите, автомобиль все равно будет заводиться.
В ином случае, когда шкала термометра будет приближаться к нулю и ниже, даже с одной неисправной свечей автомобиль на холодную завести проблематично. Это можно будет сделать только в том случае если он прогрет до 60°С и более.
Измеряем сопротивление
Свечи накаливания на дизельном двигателе можно проверить омметром или универсальным тестером в режиме измерения сопротивления. Точные нормативные значения можно узнать в технической документации производителя отопительного прибора. Свеча зажигания безупречна, если сопротивление катушки находится в пределах 0,7-1,8 Ом. Бесконечное сопротивление означает обрыв цепи. Для измерения униполярных элементов приложите один щуп к контактной пластине свечи зажигания, к которой подключен положительный провод, а другой щуп к металлическому корпусу.
Вы можете косвенно судить о производительности, посмотрев на потребление тока. Имейте в виду, что дешевые мультиметры часто имеют предел измерения тока 10 А.
Замена элемента
Когда проверка показала, что устройство не функционирует, то его нужно заменить. Сделать это сможет даже не слишком опытный автолюбитель. Для этого придётся отсоединить от детали все клеммы и достать её наружу
Потом важно прочистить место, откуда устройство было извлечено. Затем аккуратно необходимо выкрутить все свечи
Далее, осуществить весь процесс в обратном порядке, только уже с новым блоком: вкрутить калильные детали в новый блок, установить его на предварительно очищенное место.
Расположение свечей показано красными стрелками
После этого следует попробовать завести двигатель. Если не получилось, то нужно проверить, все ли клеммы подключены. Если всё установлено правильно, а мотор всё равно не заводится, то, вероятно, проблема была не в калильных элементах.
Важно учесть, что для разных транспортных средств могут потребоваться разные типы и модели элементов накала. Владельцам автомобилей, работающих на дизельном топливе, следует заблаговременно готовиться к холодному сезону и проверять работоспособность реле
Также стоит держать под контролем и сами свечи. Особенно важна проверка работоспособности перед дальней дорогой. В противном случае поездка может быть сорвана и отложена до устранения проблемы
Владельцам автомобилей, работающих на дизельном топливе, следует заблаговременно готовиться к холодному сезону и проверять работоспособность реле. Также стоит держать под контролем и сами свечи. Особенно важна проверка работоспособности перед дальней дорогой. В противном случае поездка может быть сорвана и отложена до устранения проблемы.
Источник
Как проверить свечи накала не выкручивая (на двигателе)
Проверку свечей накаливания нужно начинать с того, что выяснить, подается ли на них напряжение вообще, поскольку иногда попросту окисляется или ослабевает контакт питающего провода. Поэтому проверку без тестера (с режимами омметра и вольтметра) или в крайнем случае 12 вольтовой лампочки, провести никак.
На двигателе свечи накаливания можно проверить разве что на общую их работоспособность, поскольку интенсивность и скорость накала нагревательного элемента не увидеть (лишь на некоторых моторах можно выкрутить форсунки и через их колодцы посмотреть). Поэтому самым надежным вариантом диагностики будет выкручивание свечей, проверка на аккумуляторе и замер показателей мультиметром, но для быстрой проверки хоть что-то сгодится.
Проверка свечей накала, не выкручивая с двигателя
Многие стремятся проверить свечи накала прямо на двигателе. Но таким способом провести качественную диагностику не удастся. А вот узнать подается ли напряжение на них, исправен ли запитывающий провод, можно. В этом поможет режим прозвона в тестере и вольтметр, а также обычная контролька.
Также важно проверить не окислены ли контакты и как надежно они подключены. В некоторых дизелях можно визуально проверить как работает свеча, скорость и мощность ее накала. Это можно сделать через колодцы выкрученных форсунок
Это можно сделать через колодцы выкрученных форсунок
В некоторых дизелях можно визуально проверить как работает свеча, скорость и мощность ее накала. Это можно сделать через колодцы выкрученных форсунок.
Но такой способ редко используется, так как предпочтение отдают вышеперечисленным вариантам проверки, так как они более информативны.
Принцип работы и устройство
Свеча в цилиндре устанавливается максимально близко к зоне впрыска в него распылённого топлива. Дизели могут иметь разную конструкцию, с вихревыми или предварительными форкамерами, камерой сгорания в поршне, многократным впрыском за один цикл.
В любом случаен топливо надо воспламенить как можно быстрее при его появлении в сжатом воздухе. От этого зависит экономичность двигателя и чистота сгорания.
Начальный разогрев свечей идёт на максимально допустимой мощности. Водитель не должен тратить время на ожидание. После погасания индикаторной лампочки проходит ещё некоторое время, и температура выйдет на предел.
Двигатель запускается, но свечи не отключаются ещё некоторое время, просто понижается подаваемая на них мощность. Это достигается либо характеристиками спиралей, либо управляющим устройством.
Самые простые свечи медленно набирают температуру за время, измеряемое десятками секунд. Лучшие современные способны за время менее 2 секунд выйти на режим максимальной температуры, а затем самостоятельно её сбросить. Этому способствует применение керамических проводящих стержней вместо спиралей, а также уменьшение размеров наконечника.
Назначение свечей накаливания дизеля
Воспламенение смеси тяжёлого топлива с воздухом в дизельном моторе происходит от тепла, выделяемого при сжатии. Поршень идёт вверх, клапаны закрыты, объём надпоршневого пространства стремительно уменьшается. По законам физики давление и температура воздуха возрастают.
В момент, когда они максимальны или около того, точное значение выбирается при расчёте двигателя, происходит впрыск топлива под давлением. Если температура сжатого газа уже достаточна, получается самовоспламенение.
На максимальную температуру оказывают влияние несколько факторов, во время разработки мотора все они учитываются. Результат обычно таков, что если мотор имеет оптимальные характеристики, то запустить его на товарном дизельном топливе при температуре всасываемого воздуха уже около нуля практически невозможно. В конце такта сжатия нужного значения она не наберёт. Требуется дополнительный подогрев.
Решить задачу с наименьшими затратами удалось при помощи свечей накаливания. Схематично это простые устройства, содержащие нить из провода большого сопративления, помещённую в защитный корпус и расположенную в камере сгорания цилиндра.
При подаче на неё электрического напряжения она быстро разогревается до температуры порядка 1000 градусов Цельсия (ярко-оранжевое, практически белое свечение) и нагревает воздух до нужного порога вспышки.
Даже после того, как двигатель запустился, отключать свечи рано. Различными способами их тепловая мощность уменьшается, но они продолжают подогрев, обеспечивая устойчивую работу ещё холодного двигателя, тем самым повышая его экологические характеристики и ускоряя выход на рабочий температурный режим. После чего автоматически отключаются устройством управления.
Как заменить свечи накаливания?
Данные детали располагаются в верхних частях ГБЦ. Для замены требуется отсоединить провода, которые располагаются под крышкой головки. Снимайте провода, подключенные непосредственно к свечам.
Дальше гаечным ключом все детали выкручиваются. Работать нужно аккуратно. После этого хорошо очистите контакты, клеммы аккумулятора, а также свечные провода. Отверстия, в которые были вкручены свечи, также необходимо очистить. Для этого можно использовать развертку.
После замены следует закрутить свечи, но не сильно. Если затяжка будет сильней, чем необходимо, то при следующей замене можно сломать деталь. А это уже дорогой ремонт. Но и очень слабо не стоит закручивать деталь, так как есть риск того, что она попросту выкрутится на ходу. Теперь остается только лишь подключить все провода обратно. Все, замена дизельных свечей накаливания успешно завершена.
