Как самому снять топливные форсунки

Что такое распылитель форсунки

Форсунка — это необходимый элемент топливной системы Common Rail, она служит для:

  • создания впрыска топлива (обеспечение необходимой дозы и угла подачи горючего);

  • герметизации системы впрыска от камеры внутреннего сгорания;

  • экономичности расходования топлива.

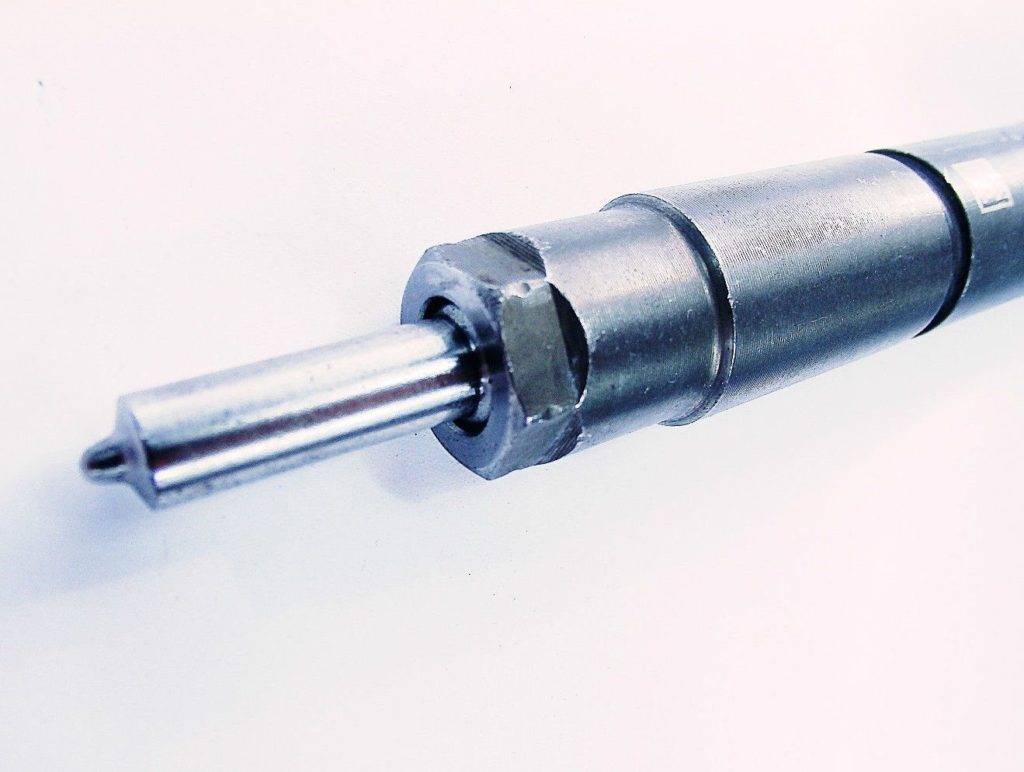

Распылителем форсунки называется та часть, которая непосредственно участвует в процессе впрыска. При этом деталь, находящаяся на переднем конце форсунки, постоянно соприкасается с камерой сгорания, а потому подвергается термической и механической обработке. Благодаря топливу, которое протекает сквозь форсунку, распылитель охлаждается. Однако в процессе длительной эксплуатации такого охлаждения бывает недостаточно, поэтому корпус наконечника форсунки всегда изготавливают из термостойких материалов.

Какие типы распылителей форсунок бывают

Все детели, независимо от престижа производителя и стоимости, в обязательном порядке должны соответствовать минимальному перечню требований работы:

  1. Подавать строго определённый объём горючего.

  2. Обеспечить рассчитанное время впрыска.

  3. Гарантировать указанную производителем цикличность впрысков.

  4. Формировать капли топлива необходимого размера.

  5. Поддерживать определённую форму факела.

Штифтовый распылитель позволяет создать один факел

Так, на дизельных двигателях, оснащённых топливной системой Коммон Рейл, используются форсунки с двумя видами распылителей. Штифтовые считаются стандартным оснащением, так как они формируют только один топливный факел. Многоструйные призваны создавать два и более факелов, засчёт чего существенно повышается мощность двигателя.

Более сложная модель форсунки оснащается распылителем нового поколения, который образует сразу несколько факелов

Устройство распылителя

Конструкционно распылители всех типов форсунок похожи. Так, эта часть форсунки всегда состоит из корпуса и иголки. Корпус выполнен в цилиндрической форме, по оси которого вставляется игла (в форсунках Коммон Рейл иголка вставлена внутрь канала). Деталь системы имеет сверхточную обработку: зазор между иголкой и каналом не превышает 1–2 мкм.

Важнейшим узлом всей конструкции считается место контакта конуса игловки и конуса корпуса. У нового и работоспособного конус иглы всегда тесно соприкасется с корпусом, а по мере выработки между ними начинает образовываться зазор.

Эти две детали выполняют основную функцию форсунки — дозированную подачу топлива

Принцип работы

Работа форсунки (а вместе с ней и распылителя) на дизельных моторах разделяется на четыре цикла:

  1. Форсунка полностью закрыта, то есть клапан находится в состоянии покоя. При этом ТНВД давит на её стенку, однако камера распылителя противодействует этому давлению, поэтому клапан закрыт.

  2. Начало впрыска горючего — клапан форсунки начинает открываться, так как внешнее давление становится сильнее внутреннего противодействия распылителя.

  3. Форсунка полностью открыта — в зависимости от расхода топлива иголка распылителя будет подниматься с разной скоростью. При максимальном крутящем обороте игла поднимается быстро, на малых оборотах — медленнее. После её полного поднятия и осуществляется впрыск дозы топлива в камеру внутреннего сгорания.

  4. Закрытие клапана — опускание иголки распылителя. Электронный блок управления даёт команду форсунке на завершение цикла. Как только игла опускается в свой канал, впрыск топлива полностью прекращается.

Мнения автовладельцев о замене форсунок в ниссане

  • «Ремонтировать форсунки не советую – только менять».

    Лучше заменить форсунки в нисане, а не ремонтировать их. Так как последствия могут оказаться печальными.

    Работать инжекторы ниссана, конечно, будут, и машина будет ездить. Но вот правильно ли?

    После ремонта расход топлива вырастет на 10–15 %. В итоге сомнительная экономия получится. А такой результат в 99 % случаев.

    Потом еще хуже последствия будут, хоть и не так часто они случаются. Неправильная работа инжекторов ниссана приведет к неверному температурному режиму в камере сгорания, и, как следствие, к трещинам в поршнях и седлах клапанов. Стоимость ремонта можете сами представить.

  • «Поменял форсунки – очень доволен».

    На днях выполнил замену форсунок в ниссане. Результат видно невооруженным взглядом.

    Прежде чем в сервис ехать, специально сбросил средний расход. Пока доехал до СТО, показывал 10,7 л, и это я в пробку не попал.

    Когда сделал замену инжекторов, опять сбросил. Покатался по городу, на работу приехал – расход 7,5 л.

    И никакой вибрации и сизого дыма.

  • «Все уплотнители тоже сразу менять надо».

    При демонтаже форсунок выполнили замену всех одноразовых шайб. Поменяли:

    • теплоотражающие (на дне колодца, под распылителем форсунки);
    • уплотнительные (в колодце форсунки, под корпусом);
    • топливоотводные (между корпусом форсунки и рампой «обратки»).

    Если новых на замену нет, лучше не трогать инжекторы, можно «отжечь» уплотнительные, при условии, что они медные. Теплоотражающим обязательно нужна замена. Если повторно поставить топливоотводные, они начнут течь.

  • «Предпочитаю ремонтировать, а не менять».

    Ремонт стоит как половина новой машины. Лучше выполнить замену форсунок в ниссане на новые и не знать проблем.

  • «Хоть и дорого, но выбираю оригинал».

    Форсунки для ниссанов скоро китайцы выпускать начнут, а это плохо скажется на головке блока цилиндров. Она может начать трескаться из-за проблем со впрыском, тогда все равно менять нужно. Но про замену в другой теме писали. Еще свечи нужно аккуратно снимать, они прикипают сильно, повредить можно.

Снятие и чистка форсунок ВАЗ 2114

  • 223 15 164k
  • 151 2 127k

Калькулятор расчета производительности форсунки

Калькулятор расчета производительности форсунки онлайн Каждый автовладелец инжекторного автомобиля рано или поздно сталкивается с проблемами в топливной системе, и начинает думать об очистке топливных форсунок.

Задача форсунки держать давление создаваемое топливным насосом и только в нужный момент открыться на долю секунд чтобы пропустить нужное количество топлива.

В топливе находится очень много разных присадок, которые во время работы двигателя налипают на седло запорной иглы форсунки. Как результат форсунка начинает не правильно распылять топливо или пропускать топливо, когда должна быть закрыта. В таких случаях необходима чистка форсунок или их замена.

Рекомендуемый период чистки форсунок 25 000 км — 30 000 км. Несвоевременный уход за топливными форсунками может привести к полному выходу их из строя, и тогда необходима будет только замена.

Есть несколько признаков, которые указывают на необходимость по меньшей мере снять и проверить состояние распылителей топлива. Далее уже принимается решение о чистке или замене элементов.

Обращайте внимание на поведение вашего автомобиля и конкретно двигателя. Они подскажут вам, если с форсунками что-то не так

Проявляться это может следующим образом:

  • Двигатель выдает меньшую мощность, не ощущается прежняя эффективность разгона;
  • При плохой работе двигателя, недостатке мощности, все равно расход топлива увеличивается;
  • Плохой запуск является не редким признаком выхода из строя форсунок;
  • Если двигатель плохо держит холостые обороты, распылители вполне могут быть тому причиной;
  • В выхлопных газах увеличивается количество токсичных компонентов;
  • На холостом ходу повышаются обороты.

Без снятия форсунок можно косвенно проверить их на герметичность (или течь). На видео пример: нужно открутить и приподнять топливную рампу, подать давление и посмотреть, не появляется ли течь. Проверка самая простая и только лишь на явную неисправность, однако при подозрении на форсунки это сделать не помешает.

Чистка форсунок. ВАЗ 2108, 2109, 21099, 2113, 2114, 2115

Чистка электромагнитных форсунок системы питания при помощи ультразвука позволяет восстановить их работоспособность на 90%, а именно:

  • улучшить дисперсность (уменьшить размер капли топлива при распыливании);
  • повысить производительность и привести к равномерному расходу топлива между всеми форсунками двигателя;
  • восстановить факел распыла.

В результате: улучшается экономичность, “прием” на низких оборотах и, как следствие, мощность.

В комплекс работ входят следующие процедуры:

  • замер СО, СН и холостого хода двигателя;
  • демонтаж топливной рейки с форсунками;
  • проверка производительности и герметичности форсунок;
  • чистка в ультразвуковой ванне;
  • замена собственного фильтра топлива и резиновых уплотнений форсунки;
  • контрольная проверка производительности и герметичности;
  • корректировка СО, СН и холостого хода после установки на двигатель.

Чистка форсунок в домашних условиях

Первый способ
Что делать, что смотреть, если на ХХ попер-ет из выхлопной трубы, при резком нажатии на газ имеются провалы, на холодную плохо едет и дергается и всякие подобные штуки. Однозначных и конкретных ответов не было. Радуйтесь, теперь понятно ! Вам необходима чистка форсунок.

До этого были двукратно заменены свечи, провода, были мысли о замене всех фильтров досрочно и поочередной заменой датчиков температуры двигателя, всасываемого воздуха, ЛЗ и т.д. Далее привожу процедуру, описанную Frontier:

Достала туповатость и прожорливость. ~10-11л/100км во всех режимах — город, трасса и т.д.
Было куплено: Очиститель инжектора Винн»c (70руб), отечественный очиститель карба (спрэй — 50 руб), 1 запасное колечко-уплотнитель на форсунку, на всякий, но не понадобилось (46 руб).

Снял бочонок с двумя патрубками (РХХ). Отсоединил планку с проводами от форсунок, сначала сняв фиксаторы внизу.

Hалил в банку Виннс и кинул туда форсунки отмокать. Тем временем взял РХХ и его тоже до кучи прочистил спреем.

Надо сказать, что форсунки оказались покрыты таким коксом вокруг сопла, типа смолы, который и ковыряется-то с трудом. Отковырял дочиста весь кокс, и ОЧЕHЬ аккуратно тупой иголочкой воронкообразную поверхность вокруг сопла тоже, периодически сдувая спреем гадость. Короче сначала — все, что снаружи.

Потом взял китайский блок питания 3-12вольт, ножной насос, у насоса снял конец со шланга, в шланг налил Виннса, надел его на форсунку, накачал до 6 атм, и дал форсунке 3 вольта. (Кстати, сначала всем 4м форсункам понадобилось кратковременно по 1 разу дать 6-9 вольт, от 3х они что-то не щелкали). Напряжение лучше давать порциями, подкачивая насосом, я думаю, так лучше.

Прокачал подольше для уверенности каждую форсунку, и поставил все назад, в обратной последовательности.
Завел и понял, что все беды у мотора от какашек, которые везде и всюду — снимите любой шланг. Даже ХХ стал какой-то роковитый, низкой тональности.  Я так домой без педали газа и доехал, раньше топтал ее до пола. Да, заодно и свечи поменял.

Вот-вот до топливного фильтра доберусь.

Второй способ

Чуть усовершенствованная процедура с сокращением расходов:
Hет необходимости покупать жидкость для очистки инжекторов ( я ее купил, но чистит она из рук вон плохо) достаточно приобрести спрей для очистки карбюратора, он чистит намного лучше. Соответственно в шланг насоса необходимо залить спрей, а не жидкость для очистки инжекторов.

Сверху форсунки от нагара очищал следующим образом: на чистую ткань «пшикаешь» спрей и трешь ей форсунку. Нагар размягчается и смывается, для ускорения процесса можно помогать отверточной.
При установке форсунок обратно — необходимо смазать уплотнительные кольца мыльной водичкой. При этом они великолепно ставиться в отверстия.

Результат процедуры превзошел все ожидания. Я и не думал что авто может так ездить (теперь я верю в рассказы, которые были недавно об обгонах москвичами старых иномарок). Выхлоп ровный, холодная ездит как горячая. Провалов нет абсолютно никаких, а на 2-ой передаче на чистом асфальте при резком нажатии на газ оба передних колеса пробуксовыают.

Вся процедура заняла 2 часа и 100 рэ.

Способы чистки и промывки инжектора

Наибольшее распространение получили три способа промывки инжектора:

  1. Промывка специальными моющими присадками к бензину.
  2. Чистка и промывка инжектора без снятия форсунок с двигателя.
  3. Промывка форсунок инжектора в стенде ультразвуковой чистки.

Давайте подробней остановимся на каждом из них.

Присадки к бензину для промывки инжектора

Присадки для промывки инжектора – это самый дешевый и простой способ его очистки от загрязнений. Такие присадки есть в ассортименте многих производителей автохимии. Они наиболее эффективны при регулярном добавлении в бензобак.

При появлении первых признаков загрязнения инжектора можно применить ударную дозу таких присадок, но при условии, что бензобак и трубопроводы относительно чистые. Иначе вся грязь окажется в электробензонасосе и фильтре тонкой очистки топлива, что долговечности этим узлам явно не добавит.

Промывка инжектора без снятия форсунок с двигателя

Чистка и промывка инжектора без снятия форсунок с двигателя осуществляется при помощи несложной промывающей установки:

  • для этого двигатель отключают от штатной системы питания;
  • вместо неё подключают установку для промывки инжектора;
  • после чего мотор заставляют 20-30 минут работать на специальном сольвенте.

Моющая способность такого состава очень высока и он без труда вымывает все отложения (пример смотрите на видео в конце статьи).

Промывка и чистка инжектора ультразвуком

Ультразвуковая промывка инжектора на сегодняшний день является самым эффективным способом очистки. Для этого форсунки снимаются с мотора и помещаются в ультразвуковую установку со специальным растворителем.

Принцип действия установки следующий:

  1. Для того, чтобы помочь растворителю вымыть шлаки, его при помощи ультразвука заставляют вибрировать.
  2. Колебания жидкости практически не воздействуют на форсунку, но заставляют резонировать шлаки, которые отслаиваются от металла и становятся легкой добычей растворителя.

Время такой промывки инжектора обычно составляет от получаса до часа. К достоинствам этого способа можно отнести ненадобность дорогостоящего сольвента, однако при этом производится достаточно большой объем работ по снятию и обратной установке форсунок на двигатель.

Когда нужно менять форсунки

Низкокачественное топливо способствует снижению ресурса форсунок, поскольку загрязненные элементы не в состоянии поддерживать нужную производительность.

Рекомендация специалистов заключается в профилактической чистке форсунок через каждые 30 тыс. км пробега при использовании некачественного бензина. При прохождении авто 50 тыс. км, повышении расхода топлива и снижении производительности силового агрегата необходима чистка инжекторов.

Пробег в 80 тыс. км снижает производительность двигателя на 15 %, отмечается неравномерность работы силового агрегата, увеличение диаметра сопла, в этом случае чистка не решит ситуацию, потребуется замена топливных форсунок в ниссане.

Пробег более 80 тыс. км также однозначно требует замены форсунок в «Ниссан Патфайндер», в «Ниссан Икстрейл» и большинстве других моделей.

Для увеличения ресурса инжекторов необходимо следовать определенным правилам, заключающимся в:

  • использовании средств для чистки форсунок, добавляемых в топливо;
  • обращении в сервисный центр, как только возникнут первые неисправности;
  • проведении профилактической чистки инжекторов через каждые 20–30 тыс. км;
  • выполнении замены каждой форсунки «Ниссан Примера» и других моделей до прохождения автомобилем 80 тыс. км.

Ресурс инжекторных форсунок ниссанов составляет около 100–150 тыс. км. Однако использование низкокачественного топлива и нарушение сроков замены топливных фильтров приводит к тому, что чистить элементы необходимо спустя 30–40 тыс. км. Кроме того, проверить и почистить инжекторы можно, не снимая их.

Необходимость демонтажа инжекторов ниссана чаще всего появляется через 100 тыс. км пробега, поскольку в это время им, помимо чистки, требуется подробное тестирование, калибровка, а в ряде случаев и замена. О подобной необходимости свидетельствуют повышенное дымление силового агрегата, увеличившийся расход горючего, троение, нестабильная работа двигателя на разных режимах (как под нагрузкой, так и на переходных).

Чаще всего можно ограничиться выявлением неисправного элемента, благодаря чего необходимость демонтажа всех инжекторов отсутствует. Это особенно актуально для дизельных двигателей, отличающихся более сложным процессом снятия элементов по сравнению с бензиновыми ДВС. Проверка заключается в поочередном отключении каждого инжектора. Как только при отключении одного из элементов двигатель перестает дымиться, можно смело говорить о необходимости замены именно этой форсунки в «Ниссан Альмера» и в других моделях без снятия остальных элементов.

О необходимости замены форсунок в «Ниссан Икстрейл» и в других моделях можно судить по следующим симптомам:

  • появлению рывков, замедленным реакциям при нажатии на акселератор;
  • ощутимым провалам и потере динамики во время резкого набора скорости;
  • дергании автомобиля на ходу, при торможении, после смены режима.

Замену форсунок в ниссане требуется выполнить в кратчайшие сроки, поскольку неисправность инжекторов снижают ресурс силового агрегата и КПП, а также сказывается на общей безопасности движения. Поврежденные инжекторы мешают при выполнении обгона, на крутых подъемах и пр.

Метод первый — с помощью очистителя карбюратора

Если вместо специального средства для чистки форсунок у вас завалялся карбклинер, то можно в гаражных условиях выполнить чистку бензинового инжектора самостоятельно даже очистителем карбюратора из баллончика, а не покупать жидкость для инжектора. Далее опишем один из таких методов. Для работы вам понадобятся:

два куска чистой ветоши;
медный изолированный провод небольшого сечения длиной около метра;
нож;
пластиковые хомуты (стяжки);
шило;
электрическая батарейка напряжением 9 В (популярная “Крона”);
кусок кислородного шланга длиной 4…5 см;
изолента;
очиститель карбюратора (при выборе обращайте внимание рабочий колпачок баллона по диаметру подходил внутреннему диаметру кислородного шланга, чтобы его можно было вставить внутрь);
защитные очки и перчатки.

Работать с карбклинером нужно аккуратно, используя средства индивидуальной защиты, поэтому предварительно нужно одеть очки и перчатки. Алгоритм работы:

  • снять форсунку с топливного коллектора и с помощью ветоши очистить ее снаружи (лучше предварительно снять с нее резиновые уплотнения);
  • разрезать кусок провода на равные части и с одной стороны получившихся проводов с помощью ножа почистить изоляцию;
  • с помощью изоленты зачищенные концы проводов подключить к батарейке;
  • на обратных концах проводов с помощью шила немного расширить изоляцию для дальнейшего подключения к форсунке;
  • в колпачке карбклинера с помощью шила в верхней его части сделать дырочку;
  • вставить колпачок в резиновый шланг (при этом “родное” отверстие колпачка будет заглушено шлангом) и зажать их пластиковым хомутом;
  • полученный переходник установить на баллон карбклинера;
  • очищенную снаружи форсунку подсоединить к переходнику из резинового шланга и обжать хомутом;
  • подключить форсунку к батарейке, при этом вы услышите щелчок, сигнализирующий о том, что форсунка открылась;
  • одеть переходник с форсункой на баллон очистителя карбюратора;
  • аккуратно подать давление (нажать);
  • при этом средство для чистки карбюраторов будет вертикальной струей выходить через форсунку (вот для чего нужны очки!).

Чистить до тех пор, пока факел не будет ровный. После одной чистки нужно перевернуть форсунку вверх ногами и повторить операцию. Далее можно переходить к чистке остальных форсунок.

Симптомы для замены

Демонтированные форсунки

Причин, по которым могут плохо работать форсунки, на самом деле, достаточно много. И ниже описаны самые распространенные симптомы:

  1. Трудный запуск мотора в любую погоду;
  2. Двигатель работает неустойчиво;
  3. Глохнет двигатель на холостых оборотах;
  4. Высокая скорость вращения коленвала при холостых оборотах;
  5. Потеря мощности, плохая реакция на педаль акселератора;
  6. При нажатии на газ могут появиться толчки или провалы;
  7. Большой расход бензина;

В случае загрязнения или поломки форсунки, следует ее заменить или почистить. Ремонтировать ее нет смысла. Также следует отметить, что на сегодняшний день форсунки не могут отслужить даже 100 тыс. км.

Чистим форсунки своими руками с помощью жидкости для чистки карбюратора

Проверка старых форсунок

Перед заменой форсунок рекомендуется произвести их проверку. Это позволит определить, исправна она или нет.

Подобную проверку смогут сделать почти в любом сервисе.

Проверка форсунок на стенде

Также можно проверять не все форсунки сразу, а каждую отдельно. Для этого потребуется дать ток на деталь и установить к ней емкость с горючим. Во время подачи тока клапан сработает, и бензин должен будет брызнуть через распылитель. Но такая проверка неточная и потребуется все равно проверять на стенде.

Проблемы при снятии топливной форсунки с дизельного двигателя?

Форсунки дизельного двигателя как элементы топливной системы должны правильно функционировать. Неисправности этих деталей нарушают общую схему, по которой работает дизель. Многие современные дизельные двигатели оснащенные топливной системой common rail имеют ряд серьезных проблем при , которые мы рассмотрели ниже.

В основном это происходит из-за проблем, вызванных накоплением отработавших газов или последствием попадания влаги, ведущих к с головкой блока. Так же, на этих двигателях, в результате прогорания медных шайб под влиянием продуктов горения происходит практически приваривание распылителей к головке блока цилиндров. При дальнейшей эксплуатации автомобиля, ситуация усугубляется тем, что тело форсунки начинает прикипать к гбц.

Произвести снятие дизельных форсунок самостоятельно, не повредив резьбу крепления и саму форсунку, в таком случае невозможно. Мы не рекомендуем производить самостоятельное извлечение форсунки, так как это может привести не только к съему гбц, но и к покупки новой головки блока. К чему может привести самостоятельное снятие дизельных форсунок вы можете посмотреть на фото.

Попытка самостоятельно снять дизельную форсунку

Самостоятельное снятие дизельной форсунки. Сломана резьба крепления форсунки. Дальнейшее извлечение форсунки дизеля только используя специнструмент.

Неудачная попытка вытащить закисшую дизельную форсунку из головки блока.

Замята резьба крепления форсунки дизеля.

При ее попытались просверлить, но попытка не увенчалась успехом. Форсунка осталась стоять на своем месте.

Проблемы при попытке самостоятельно достать закисшую форсунку дизеля:

Повреждена или сорвана резьба на форсунки;

Лопнул корпус форсунки;

Закисание форсунки в колодце из-за попадания атмосферной влаги в колодец;

Закоксовывание форсунки из-за прорыва газов и образование нагара в колодце;

Остался корпус рыспылителя в головке блока цилиндров и т.д.

Как снять дизельную форсунку?

Мы осуществляем быстрое и качественное , Мерседес, Опель, Рено, Ниссан и многие другие автомобили. Для многих сервисов серьезной проблемой является снятие 4 и 5 форсунки SSang Yong Cayron, Rexton, Action, однако мы производим их демонтаж даже без необходимости снятия головки блока цилиндров и капота.

Снятие дизельных форсунок производится с использование специального инструмента, который позволяет достать форсунку при любых условиях ее эксплуатации.

Снятые прикипевшие форсунки

Имея большой опыт по мы произведем их снятие качественно и с меньшими потерями. В нашей работе мы используем специальный гидравлический и резьбонарезной инструмент европейских производителей.

Полный список автомобилей и двигателей, на которых мы производим снятие дизельных форсунок .

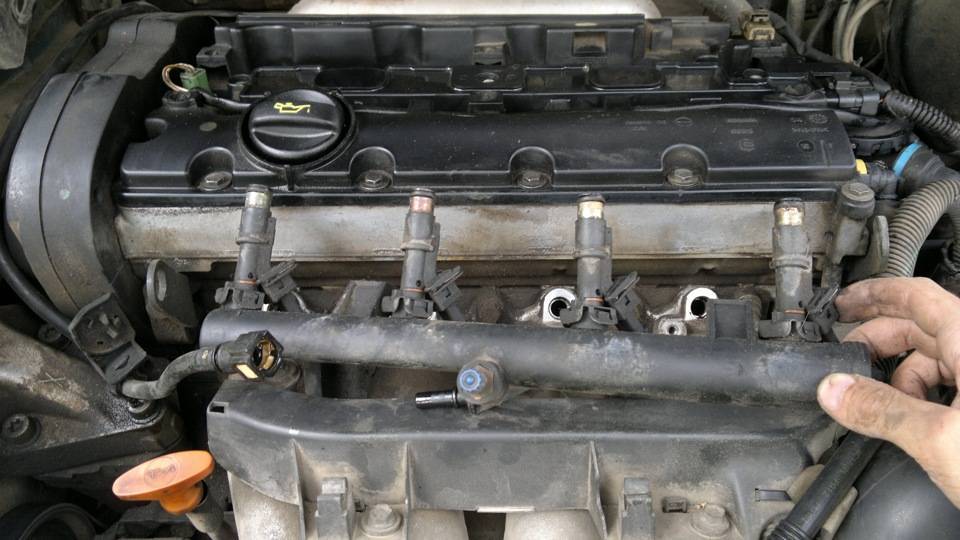

Инжекторные форсунки являются составным элементом бензинового или дизельного двигателя. Данное устройство отвечает за высокоточный дозированный впрыск горючего под определенным давлением во впускной коллектор или напрямую в камеру сгорания, что зависит от конструктивных особенностей и реализации схемы питания силового агрегата.

В процессе эксплуатации любого форсунки инжектора имеют свойство забиваться. На автомобилях с большим пробегом данное устройство может выйти из строя, так как данные элементы работают в условиях высоких температур, зачастую само горючее содержит много примесей. В результате изнутри форсунка покрывается лаковыми отложениями.

По указанным выше причинам пропускная способность нарушается, могут наблюдаться проблемы как с открытием, так и с закрытием форсунок и т.п. В подобных условиях двигатель теряет мощность, расход топлива повышается, осложняется холодный запуск, отмечается дымление. С учетом вышесказанного возникает периодическая необходимость , а также для замены. Далее мы рассмотрим, как снять форсунки самому, а еще поговорим о том, как проверить снятую форсунку.

Читайте в этой статье

Признаки неисправности

Форсунки могут быть неисправны не только на бензиновом инжекторном двигателе, но и на дизельных агрегатах. Основные симптомы неработоспособности этих деталей идентичны, поэтому вне зависимости от вида топлива, на котором работает двигатель, на неисправность этой детали могут указывать следующие признаки:

  • Повышенный расход топлива;
  • Нестабильная работа двигателя в режиме «холостого хода»;
  • Затруднённый пуск, напоминающий «перелив» карбюраторного двигателя;
  • Рывки при равномерном движении, и провалы при резком ускорении.

Это основные признаки неисправности, но проверка форсунок должна производиться только после того, как будут полностью исключены другие возможные причины таких проявлений. Двигатель может работать нестабильно при неисправности бензонасоса, когда текут шланги  или происходит забивание просвета патрубка различными отложениями. Засорившийся топливный фильтр также может негативно повлиять на приёмистость двигателя. Причиной рывков на бензиновом двигателе может также стать неисправная система зажигания. Все вышеперечисленные варианты поломок двигателя должны быть полностью исключены, прежде чем приступать к полноценной диагностике форсунок двигателя.

Чистка форсунок своими руками без снятия

В большинстве случаев чистку форсунок можно выполнить самостоятельно, не всегда требуется обращаться в автосервис, чтобы решить эту проблему. Плюс ко всему услуга часто стоит неоправданно больших денег. Рассмотрим вариант, когда промывка форсунок производится без снятия их с двигателя на примере Passat B5. Для этого потребуется приобрести промывочную жидкость в количестве 1 литр, ниппели – 2 шт, сверло, шланг диаметром 12 мм и длиной 1 м, парочку хомутов, обычные пластиковые бутылки на 1,5-2 литра и компрессор-насос.

Промывка форсунок без снятия

Шаг 1. Сначала нужно взять бутылку и сделать на ее дне, а также в горлышке два отверстия при помощи сверла. В дно бутылки требуется установить один из ниппелей.

Просверлите отверстия в бутылкеУстановите ниппель

Шаг 2. Далее ниппель требуется поставить и в горлышко. Только вентиль стоит убрать сразу же, иначе он не даст промывке нормально вытекать из бутылки.

Поставьте ниппель в горлышко бутылкиНе забудьте убрать вентиль

Шаг 3. «Система» для промывки почти готова. Бутылка теперь выглядит так.

Так выглядит готовая система

Шаг 4. Затем нужно присоединить шланг на ниппель, установленный в горлышке бутылки, и обязательно закрепить его хомутом. Система для промывки готова.

Соедините шланг с ниппелемЗафиксируйте шланг хомутом

Шаг 5. Теперь нужно отсоединить подачу топлива и обратку (показаны на рисунке). Но предварительно нужно отключить бензонасос, убрав предохранитель насоса.

Уберите предохранитель бензонасосаОтсоедините обратку

Шаг 6. Далее к подаче нужно подсоединить шланг от бутылки.

Найдите шланг подачиПодсоедините к подаче бутылку

Шаг 7. К обратной стороне бутылки нужно подключить обычный компрессор и накачать конструкцию до 2 атмосфер. Это нужно сделать для того, чтобы убедиться, что нигде ничего не «травит».

Подключите компрессор к бутылке

Шаг 8. К обратке нужно подключить через шланг еще одну бутылку.

Подключите вторую бутылку к обратке

Шаг 9. Теперь нужно открыть упаковку с промывкой и налить ее в первую бутылку. Наливать нужно в небольшом количестве – где-то 1/3 от объема бутылки.

Налейте промывку в первую бутылку

Шаг 10. После этого нужно к бутылке подключить компрессор, а бутылку прикрутить к шлангу.

Подключите бутылку к компрессору

Шаг 11. Бутылку нужно подвесить на открытом капоте авто, а потом нужно накачать в бутылку 2-3 атмосферы при помощи компрессора.

Подвесьте бутылку на открытом капоте

Шаг 12. Далее нужно завести машину. Если работать она будет странно, а до этого накачивалось 2 атмосферы в бутылку, то нужно добавить давления до 3 атмосфер. На холостом ходу машина должна проработать 15 минут. Потом ее нужно заглушить еще на 15 минут, а затем требуется доработать всю оставшуюся в бутылке жидкость. Потом машину снова нужно заглушить.

Увеличьте давление при необходимости

Шаг 13. Процедуру нужно повторять  несколько раз в несколько заходов.

Повторите процедуру несколько раз

Шаг 14. После окончания промывки нужно вернуть все шланги и предохранитель на место.

Поставьте все шланги на место

Определение неисправности

Чтобы быстро проверить форсунки без снятия, потребуется отвертка-индикатор. Она представляет собой металлический стержень и рукоятку, на которой расположен переключатель и контакт для создания проводящего контура, зажимаемый одним из пальцев. При передвижении переключателя вперед к стержню прибор становится менее чувствительным, при перемещении в верхнее положение его чувствительность возрастает. В первом случае будет загораться или мерцать красная лампа индикатора, во втором – зеленая лампа.

Перед проведением теста переключатель отвертки нужно перевести вперед, в сторону рабочей части (стержня) до упора, а палец руки должен прижиматься к открытому контакту, расположенному на ручке отвертки-индикатора. В таком положении рука должна оставаться при проведении всего теста, замыкая электрическую цепь, иначе индикации не будет.

Рабочий стержень отвертки нужно расположить так, чтобы он касался металлической скобы на колодке, удерживающей форсунку. Бытует мнение, что достаточно просто поднести стержень к колодке, чтобы произошла индикация, но это не так. Металлический фиксатор улавливает электромагнитный импульс, образующийся при работе форсунок, в нем возникает разность потенциалов и переменные токи, которые и фиксирует прибор.

Этот тест позволяет проверить форсунку на работающем двигателе, поэтому его нужно запустить и оставить на холостых оборотах. При контакте стержня отвертки-индикатора с металлической скобой на отвертке должен загореться красный индикатор. Так проверяется работоспособность на всех цилиндрах. При неработающей форсунке одного из цилиндров, индикатор светиться или моргать не будет.

Использование индикатора не обязательно указывает на неисправность форсунки, он сигнализирует, что она не работает. Проблема может быть и в ней, и в системе подачи напряжения, плохом контакте, сбое в электронном блоке управления и т.д.

В некоторых моделях нет металлических фиксаторов колодок, в которых генерируются токи, можно ли в этом случае определить неисправную форсунку, не снимая ее с двигателя? Да, это можно сделать, используя ту же отвертку-индикатор. Для этого переключатель нужно установить в крайнем верхнем положении (это самый высокий уровень чувствительности прибора) и проделать дополнительные манипуляции.

После запуска двигателя стержень отвертки подносится к колодке форсунки, при этом не возникнет никакой индикации, даже если она работает. Поэтому на стержне отвертки нужно укрепить металлическую скобу, которая будет служить антенной, где будут возникать электромагнитные колебания. Для этого подойдет канцелярская скрепка, аккуратно обжатая вокруг стержня плоскогубцами.

При проведении теста на неисправность топливной форсунки переключатель остаётся в верхнем положении максимальной чувствительности. При работающем на холостых оборотах двигателе требуется поднести скобу как можно ближе к колодке, она должна охватывать ее. На приборе должна появиться моргающая индикация за счет токов, возбуждаемых электромагнитного поля, возникающего при работе форсунки. Если под колонкой находится неработающая форсунка – индикации не будет. Эта методика подходит и для колодок, оборудованных металлической скобой.

Заключение

Тестирование при помощи отвертки-индикатора поможет быстро найти неисправность, когда двигатель троит из-за форсунки, или возникают другие проблемы из приведенного ранее списка. При наличии этого инструмента диагностику можно провести у себя в гараже, а выявив неисправность, устранить ее, если это возможно. Предлагаемый тест только выявляет факт того, что форсунка не работает, причем сделать это можно, не разбирая двигатель.

Чтобы выявить причины, по которым топливо не возгорается в цилиндре, потребуется более детальная диагностика и последующий ремонт. При этом не всегда требуется замена форсунки, существуют и другие причины, по которым она не функционирует или работает нестабильно. Иногда нужно просто уплотнить контакт колодки и проблема стабильной работы двигателя тут же решается, в более сложных случаях, например, для прочистки форсунок, надо будет обратиться к специалистам.

Источник

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
