Как снять генератор на 16-ти клапанной ВАЗ-2112: два случая (+видео)

Как снять генератор на ВАЗ-2112 16 клапанов: видео и фото

Генератор любого авто приводится в действие шкивом коленвала. Диаметр этого шкива будет в 2-3 раза больше, чем диаметр шкива генератора. Поэтому ротор в генераторе вращается с высокой скоростью. Если говорить о двигателях ВАЗ-21124, а также 21120, совместно с ними может работать один генератор – 2112-3701010. Здесь рассматривается, как на хэтчбеке ВАЗ-2112 снять генератор для замены. Речь идёт только о 16-клапанниках – о моторах 21120 и 21124.

Все шаги из второй главы у нас показаны на видео:

Оказывается, совместно с двигателем 21120 (16v 1,5) может использоваться «длинный» ремень генератора, или «ремень вспомогательных агрегатов». Натяжение в этом случае обеспечивает ролик 8.

Две разные конструкции привода

«Короткий ремень» может использоваться с любым 16-клапанником. В комплектациях с коротким ремнём нет кондиционера и ГУРа.

Артикулы генератора

Генератор КЗАТЭ — родной, с завода ставят такие, очень много нареканий на сборку и на длительность службы Генератор БАТЭ крышка с указанием параметров Генератор БАТЭ — стоимость от 2800 рублей, к нему мало претензий

  • 2110-1041020, -01 – ремень привода вспомогательных агрегатов (до 09.2001);
  • 2110-8114096-10, -13 – ремень привода кондиционера (после 09.2001);
  • 2110-1041056 или 2110-8114060 – натяжной ролик;
  • 2112-8114054 («Люкс», кондиционер) или 2111-8114054 («Норма») – кронштейн ролика;
  • 2110-3701720, -01, -03 – ремень генератора («короткий» ремень);
  • 2112-3701010, -02, -03, -06 – генератор (для любой комплектации).

Снятие генератора с коротким ремнём

Тьфу-тьфу-тьфу, наш генератор пашет уже более 150 000 км, кстати родной КЗАТЭ. 124 мотор, машина редакции

Вкратце действия выглядят так: ослабляем верхнюю гайку 2, вращаем шпильку 8 против часовой стрелки, снимаем ремень, откручиваем крепление. Предварительно надо отключить проводку.

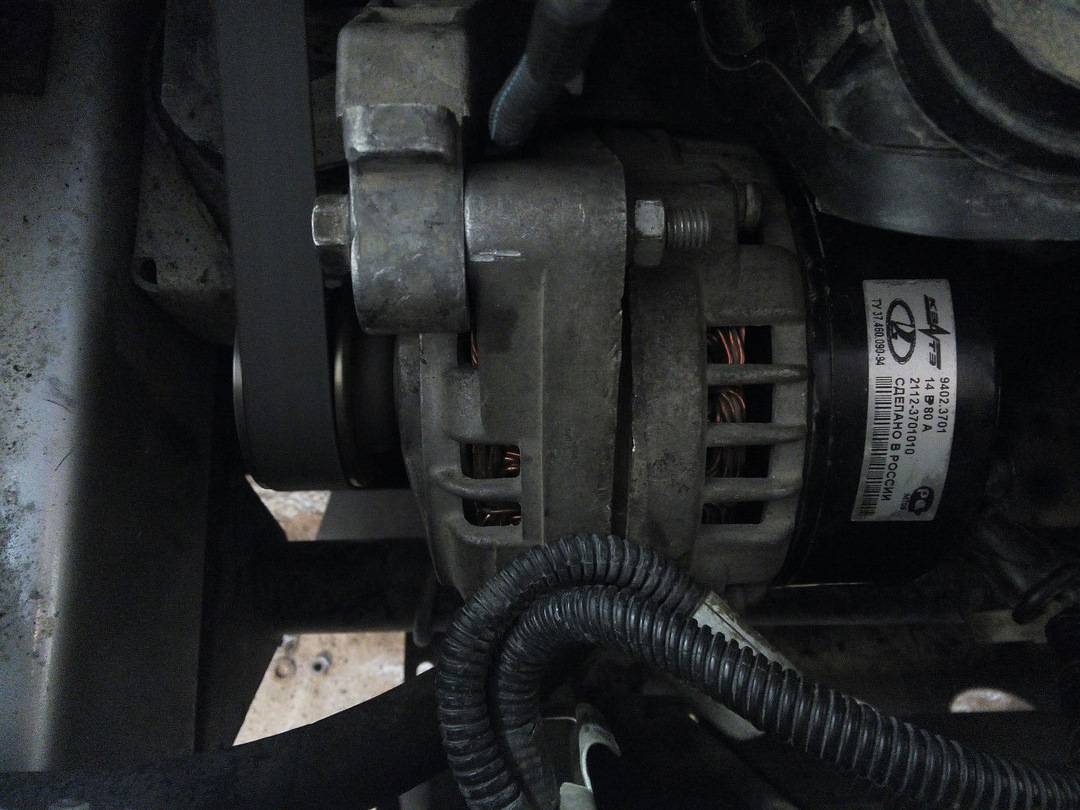

Регулируемый кронштейн крепления генератора

Все шаги «от и до»:

  1. С АКБ снимаем клемму «минус» (ключ «на 10»). От генератора отключаем шнур обмотки возбуждения и ключом «на 10» откручиваем клеммы с проводами «B+». Два первые шага
  2. Ключом «на 13» ослабляем гайку на корпусе генератора. Взяв ключ «на 10», вращаем шпильку против часовой стрелки. Затем снимаем ремень. Первые действия с крепежом
  3. Здесь рассмотрено, как снять генератор на ВАЗ-2112 с «коротким ремнём». Сначала откручивают и удаляют шпильку, затем отворачивают верхнюю крепёжную гайку и вынимают винт. Дальше надо открутить нижнюю гайку (ключ «на 13»). Верхний винт и нижняя гайка
  4. На последнем шаге вынимают нижний винт крепления.

Надеемся, вопросов здесь не возникнет.

Совет по регулировке: нормальное натяжение ремня – когда при надавливании с усилием 98 Н ремень прогибается на 6-10 мм.

Демонтаж генератора с ремнём вспомогательных агрегатов

Будем говорить о снятии генератора с «длинным» ремнём. Сделайте всё так же, как на шаге 1 (см. выше). Затем ослабьте верхний винт на корпусе генератора.

Где находится натяжной ролик

Подвиньте генератор к двигателю. Ослабьте натяжение ремня, выкрутив на 1-2 витка винт на ролике (см. фото).

Перед тем, как откручивать винт, запомните, в каком положении находился ролик. Поможет «плоский» настроечный ключ.

Специальный ключ для натяжных роликов

Ремень нужно снять со шкивов. Затем откручивают крепёж (два винта) и полностью снимают генератор.

Все элементы крепления генератора

Гайки надо удерживать ключом «на 13».

Натяжной ролик при монтаже выставляют в прежнее положение. Если ремень не заменяется, такой вариант будет правильным.

О натяжном ролике ремня генератора

Натяжение будет обеспечиваться роликом, который фиксируется в нужном положении. Сам ролик поворачивают ключом, и затем, удерживая его, закручивают крепёжный винт. Два отверстия под ключ находятся с одной стороны детали.

Важный элемент в механизме привода

Снимая генератор на ВАЗ-2112 с длинным ремнём, ролик не демонтируют. Надо только ослабить натяжение – больше ничего не требуется.

Генератор ВАЗ 2110 и ВАЗ 2112

Функциональное предназначение автомобильного генератора заключается в преобразовании энергии двигателя в электроэнергию. Генератор начинает работать после заведения мотора от аккумулятора и поддерживает работу системы зажигания и дополнительных энергопотребителей.

Именно количество источников, нагружающих генератор, и сказывается на ресурсе эксплуатации агрегата.

Как подобрать генератор для ВАЗ 2110 или ВАЗ 2112

Ввиду схожести многих компонентов в конструкционных сборках автомобилей ВАЗ 2110 и ВАЗ 2112, большинство электрического оборудования идентично, в том числе и генераторы. Чтобы выбрать правильный генератор необходимо не только учитывать габариты устройства, но и определить его номинальную мощность – для Лады поколения 2110-12 показательно должен быть не ниже 55 Ампер.

Марка/производительТорговый артикулНоминальная мощностьПримерная стоимость, руб.
ЗиТ372.3701-02554700
ЗиТ372.3701-05654900
БАТЭ9402.3701906200
БАТЭ9402.3702956500
АТЭ3202.3771000755700
АТЭ3202.3771034705500

Чем выше мощность генератора, тем большее количество энергопотребителей может поддержать агрегат без риска перегрева и снижения эксплуатационного ресурса. Установка генератора увеличенной мощности взамен штатной комплектации позволит подключить дополнительное оборудование и аксессуары – обогрев сидений, качественный автозвук, авто холодильник и т.д. Однако при увеличении мощности генератора также требуется позаботиться о прокладке силовой проводки с большим сечением токопроводящей части, а также установки более емкой аккумуляторной батареи.

Демонтаж генератора на ВАЗ 2110 или ВАЗ 2112

Алгоритм демонтажа генератора на ВАЗ 2110 или ВАЗ 2112 не является сложным и выполняется одной парой рук в течение 40-50 минут. Для выполнения процедуры потребуется смотровая яма или автомобильный подъемник, а также набор гаечных ключей или торцевых головок, комплект отверток и пассатижи. Снятие агрегата со штатного места производится в следующей последовательности:

В первую очередь загоняем автомобиль на яму или подъемник, после чего откидываем все клеммы аккумуляторной батареи и достаем сам АКБ. Для демонтажа аккумулятора в некоторых случаях необходимо открутить болт на фиксирующем хомуте;
Далее переходим к днищу транспортного средства и снимаем защиту картера-коробки, чтобы обеспечить свободный доступ к двигательному отсеку;
После снятия защиты аккуратно оттягиваем и снимаем приводной ремень, предварительно придавив отверткой или ключом натяжное устройство;
Затем откручиваем и снимаем силовую проводку, ведущую к генератору. Теперь можно с помощью головок с удлинителями демонтировать фиксирующие болты, удерживающие генератор на кронштейне;
В завершение процедуры можно извлекать агрегат из автомобиля

В момент демонтажа важно следить за положением буферной втулки – данный узел может деформироваться при извлечении.

Разборка корпуса генератора для замены комплектующих

Разборка генератора также не является трудной. Как правило, данный агрегат лишь разбирается на части, после чего производится модульная замена неисправной детали – пайку или перемотку обмотки выполнять не придется. Для ремонта генератора на Ладе потребуется вышеописанный набор инструментов, а также пара круглогубцев, которые позволят снять изоляцию без риска повреждений. Весь фронт работ занимает не более 1 часа и происходит по следующему сценарию действий:

После демонтажа устройства из автомобиля требуется перенести агрегат на верстак или стол и положить задней крышкой наверх. Крышка генератора фиксируется с помощью 4 длинных болтов, которые необходимо выкрутить и разъединить устройство на 2 части – ротор и статор;
Верхняя часть агрегата состоит из ротора с валом и подшипником. Для проверки состояния работоспособности следует прозвонить ротор мультиметром и при необходимости заменить сам подшипник;
Нижняя часть агрегата состоит из статора, выпрямительного реле и обмотки. Для проверки также необходимо прозвонить мультиметром статор и реле, и при необходимости заменить изоляционный материал вокруг обмотки;
В завершение процедуры меняем все неисправные модули новыми деталями, после чего производим сборку агрегата

Во время сборки важно не повредить внешнюю и внутреннюю изоляцию.

Простым методом является замер напряжения АКБ при заведенном моторе – если напряжение ниже 13.1 В, то генератор скоро придется менять.

Порядок обратной установки при замене генератора на ВАЗ-2110 и натяжка приводного ремня:

  • берем новый генератор, приставляем его к нижнему креплению и вставляем болт с дистанционной втулкой и наживляем гайку;
  • к верхнему креплению генератора, через натяжной кронштейн, прикручиваем натяжную планку;
  • вкручиваем натяжной винт;
  • устанавливаем проводку на клеммы, соответствующие маркировке;

Теперь, переходим к не менее важной части работы, при замене генератора на ВАЗ-2110, натяжке ремня. Неправильное натяжение ремня может привести к ряду нежелательных последствий

Недостаточное натяжение приводного ремня повлечет за собой недостаток или полное отсутствие зарядки аккумулятора. Плохо натянутый ремень может соскочить со шкивов и нанести повреждения деталям и узлам двигателя.

Перетянутый ремень дает большую нагрузку на подшипники, что приведет к быстрому выходу их из строя. Слишком сильно натянутый ремень будет быстрее изнашиваться и, в итоге, растянется и оборвется. Поэтому надо обязательно следить за правильным натяжением приводного ремня генератора.

В идеальных условиях, при измерении между шкивом генератора и коленвалом, ремень привода должен прогибаться на 10–15 мм при усилии 10 кг/см.

Натяжка приводного ремня генератора:

  • надеваем приводной ремень на шкивы коленного вала и генератора;
  • вкручиваем натяжной винт, до момента натяжения ремня, проверяя его рукой;
  • затягиваем все гайки крепления;
  • ремень не должен провисать, но и чрезмерная натяжка ни к чему;

Как видим, процедура снятия и установки устройства не так сложна. Ее способен выполнить любой автолюбитель. Но для облегчения проведения работ лучше выполнять их на яме или эстакаде (в случае необходимости снятия защиты картера и удобства доступа к нижнему креплению генератора).

Правильная эксплуатация генератора обеспечивает бесперебойную работу электрооборудования автомобиля. Следите за работой устройства, посредством контрольных ламп. В случае загорания красной лампы зарядки аккумуляторной батареи, нужно немедленно устранить причину неисправности.

Своевременное обнаружение неполадок в работе системы электропитания значительно продлевает срок службы электрооборудования вашего автомобиля

А здесь у нас видео по теме:

https://youtube.com/watch?v=SnwAy8mHV0E

Совет автомобилистов

Связано это с тем, что его обрыв может произойти в самый неподходящий момент. Этот узел нельзя назвать самым слабым местом «десятки», однако с ним могут возникнуть проблемы. И лучше для вас быть готовым к подобной ситуации.

В противном случае, вам придется вызывать эвакуатор, ехать на ближайшую станцию технического обслуживания, платить большие деньги за услуги мастеров. Хотя при наличии запасного ремня генератора и стандартного набора инструментов, в случае его разрыва вы потратили бы буквально пару десятков минут и спокойно продолжили движение уже с новым ремнем. Потому выбор всегда за вами!

Как проверить генератор мультиметром

Диодный мост генератора можно проверить мультиметром, но также можно также воспользоваться стендом, которым проверяли регулятор.

Но перед этим, прежде всего, не снимая выпрямительный мост с генератора, подсоедините красный провод тестера к клемме 30 генератора, а чёрный провод — к корпусу. Режим работы тестера выставьте на прозвонку (иконка диода). Если его нет, то ставьте на 1−2 кОм. Мультиметр должен показывать бесконечность. Если показания другие, диодный мост неисправен.

Затем проверьте выпрямители тока на пробой. Положительный (красный) щуп оставьте на клемме 30, отрицательным коснитесь болтов крепления моста по очереди. Дисплей мультиметра во всех случаях должен выдавать бесконечность, любые другие означают пробой.

Далее положительный щуп подсоедините к болтам крепления моста, а отрицательный к корпусу генератора. В этом случае тестер также должен выдавать бесконечность.

Но на практике такой проверки чаще всего бывает недостаточно. В большинстве случаев требуется более детально прозвонить генератор.

Тщательная прозвонка

Для этого открутите крепёжные болты выпрямительного блока, отсоедините медные провода обмотки статора и снимите диодный мост с генератора. Теперь можно проверить индивидуально каждый полупроводник. Перед проверкой желательно промыть стабилизатор проточной водой, используя щётку средней жёсткости, а затем тщательно высушить. Для быстрой сушки вполне подойдёт фен для волос.

Один из щупов тестера закрепите на диодной пластине, второй подсоедините к центральному выводу каждого диода, закреплённого на этой пластине. Затем поменяйте щупы местами. В одном случае мультиметр должен показать бесконечность, в другом — номинальное сопротивление, равное примерно 570−590 Ом. Выпрямители считаются неисправными, если:

  • В первом и втором замере (когда сменили полярность) показания мультиметра одинаковы;
  • Сопротивление диодов больше или меньше номинальных значений.

Со второй пластиной диодного моста произведите те же действия. Если обнаружена неисправность одного или нескольких диодов, проще будет заменить выпрямительный блок целиком. Правда, попадаются умельцы, которые меняют вышедшие из строя диоды по отдельности, но такая работа требует определённого навыка и сноровки.

Проверка обмоток якоря и статора

При дальнейшей проверке требуется полностью разобрать генератор. В первую очередь визуально проверьте якорь. Кольца щёток не должны иметь почернений, сколов и износа беговых дорожек. Почернения и небольшой износ можно зачистить наждачной шкуркой-нулевкой. Кольца, имеющие глубокие канавки, нужно заменить или — если позволяет толщина колец — проточить на токарном станке.

Обмотка якоря не должна явно пахнуть гарью. Цвет обмотки должен быть однородным, не иметь повреждений и разрывов. Для проверки обмотки якоря на обрыв понадобится мультиметр. Выставьте режим работы на прозвонку или замер сопротивления и подсоедините щупы к щёточным кольцам. Сопротивление обмотки должно быть в пределах 3−5 Ом. Затем один щуп оставьте на кольце, другой соедините с корпусом. Дисплей мультиметра должен показать бесконечность.

Статор генератора диагностируется после извлечения из корпуса. В первую очередь проведите визуальный осмотр. Не должно быть видимых повреждений проволоки и её изоляции. Затем провод тестера соедините с корпусом статора. Вторым проводом коснитесь выводов по очереди. Их всего три. Тестер должен быть в режиме прозвонки. Если на дисплее бесконечность, то это говорит об исправности статора.

Дальнейшая проверка состоит в диагностике обмоток. Сопротивление всех трёх обмоток должно быть одинаковым.

Перед сборкой генератора нужно проверить и при необходимости заменить подшипники. При проворачивании они не должны подклинивать или издавать скрипящий звук. Это говорит о том, что они сильно изношены и вскоре они выйдут из строя. Поэтому их лучше сразу заменить.

Неисправность генератора автомобиля относится к классу критических, при которых дальнейшая эксплуатация автотранспортных средств не допускается. Для выполнения проверки работоспособности генератора можно использовать мультиметр.

Технические характеристики и принцип работы генераторной установки на «Двенашке»

Для начала давайте рассмотрим принцип работы генератора 2112. Одним из основных элементов конструкции является ротор, выполняющий функцию образования магнитного поля. Этот компонент представляет собой вал, на который устанавливается обмотка возбуждения. Половины этой обмотки установлены в специальных полюсных частях, а питание обмотки током осуществляется благодаря контактным кольцам. Вращение ротора производится благодаря ременной передаче, от привода.

Еще один, не менее важный компонент — это статор, состоящий из сердечника и обмотки. В этом механизме производится выработка переменного тока, проходящего по электросети через контактные кольца. Для подачи тока на кольца конструкция узла дополняется специальными щетками. После них по схеме устанавливается выпрямительный блок, использующийся для преобразования напряжения, которое вырабатывает устройство. В зависимости от модели устройства и его технических особенностей, могут использоваться различные схемы подключения обмоток.

Реле генераторного узла используется для поддержания напряжения в установленных пределах. Этот элемент при необходимости меняет частоту, а также длительность электрических импульсов. По своей конструкции реле — это несколько контроллеров, а также исполнительные компоненты. Предназначение этих составляющих частей заключается в определении времени, на протяжении которого обмотка возбуждения должна быть подключена к сети. В том случае, если реле выходит из строя, на аккумуляторную батарею будет подаваться нестабильное напряжение.

Что касается технических характеристик, которыми обладает генератор на ВАЗ 3701010-07, то пределы напряжения, формирующегося в обмотке, составляют 13.2-14.7 вольт. Сам узел позволяет вырабатывать ток силой до 80 ампер

Важно, чтобы ремень генератора ВАЗ был натянут должным образом, в противном случае работа устройства в целом может быть некорректной. Если вы хотите проверить натяжение ремня своими руками, то учтите, что при давлении на него массой около 10 килограмм прогиб ремешка должен быть не менее 8 мм (автор видео — канал В гараже у Сандро)

Снятие генератора с коротким ремнём

Тьфу-тьфу-тьфу, наш генератор пашет уже более 150 000 км, кстати родной КЗАТЭ. 124 мотор, машина редакции

Вкратце действия выглядят так: ослабляем верхнюю гайку 2, вращаем шпильку 8 против часовой стрелки, снимаем ремень, откручиваем крепление. Предварительно надо отключить проводку.

Регулируемый кронштейн крепления генератора

Все шаги «от и до»:

  1. С АКБ снимаем клемму «минус» (ключ «на 10»). От генератора отключаем шнур обмотки возбуждения и ключом «на 10» откручиваем клеммы с проводами «B+».

    Два первые шага

  2. Ключом «на 13» ослабляем гайку на корпусе генератора. Взяв ключ «на 10», вращаем шпильку против часовой стрелки. Затем снимаем ремень.

    Первые действия с крепежом

  3. Здесь рассмотрено, как снять генератор на ВАЗ-2112 с «коротким ремнём». Сначала откручивают и удаляют шпильку, затем отворачивают верхнюю крепёжную гайку и вынимают винт. Дальше надо открутить нижнюю гайку (ключ «на 13»).

    Верхний винт и нижняя гайка

  4. На последнем шаге вынимают нижний винт крепления.

Надеемся, вопросов здесь не возникнет.

Как разобрать генератор

Для начала сделайте две метки на крышках из металла. Это поможет вам потом собрать агрегат без проблем.

  1. Отожмите металлические защелки и снимите пластиковую крышку.
  2. Крестообразной отверткой открутите винты крепежа регулятора напряжения.
  3. Открутите гайку М10. Затем отверткой удалите винт и извлеките конденсатор.
  4. Для снятия шкива, зажмите корпус генератора в тисках. На гайку наденьте головку на 21, а через отверстие в головке накиньте на нее шестигранник на 8. Только после того как вы открутите гайку, можно будет снять шайбу и шкив.
  5. Уберите четыре крепежных винта, чтобы разобрать генератор на две части.
  6. Из задней части корпуса выкрутите винты крепления провода статора и диодного моста.
  7. Удалите диодный мост и обмотку автогенератора.
  8. Ротор выдавите из крышки пальцами вместе с подшипником.
  9. Аккуратно снимите втулку подшипника.
  10. Возьмите съемник и удалите подшипник.

Генератор в автомобиле является главным источником электроэнергии во время работы двигателя. Выход из строя поставщика электричества довольно быстро приведет к остановке автомобиля. Какой-бы ни был качественный и надежный генератор рано или поздно у него возникают неисправности

Поэтому важно быстро определить и устранить поломку

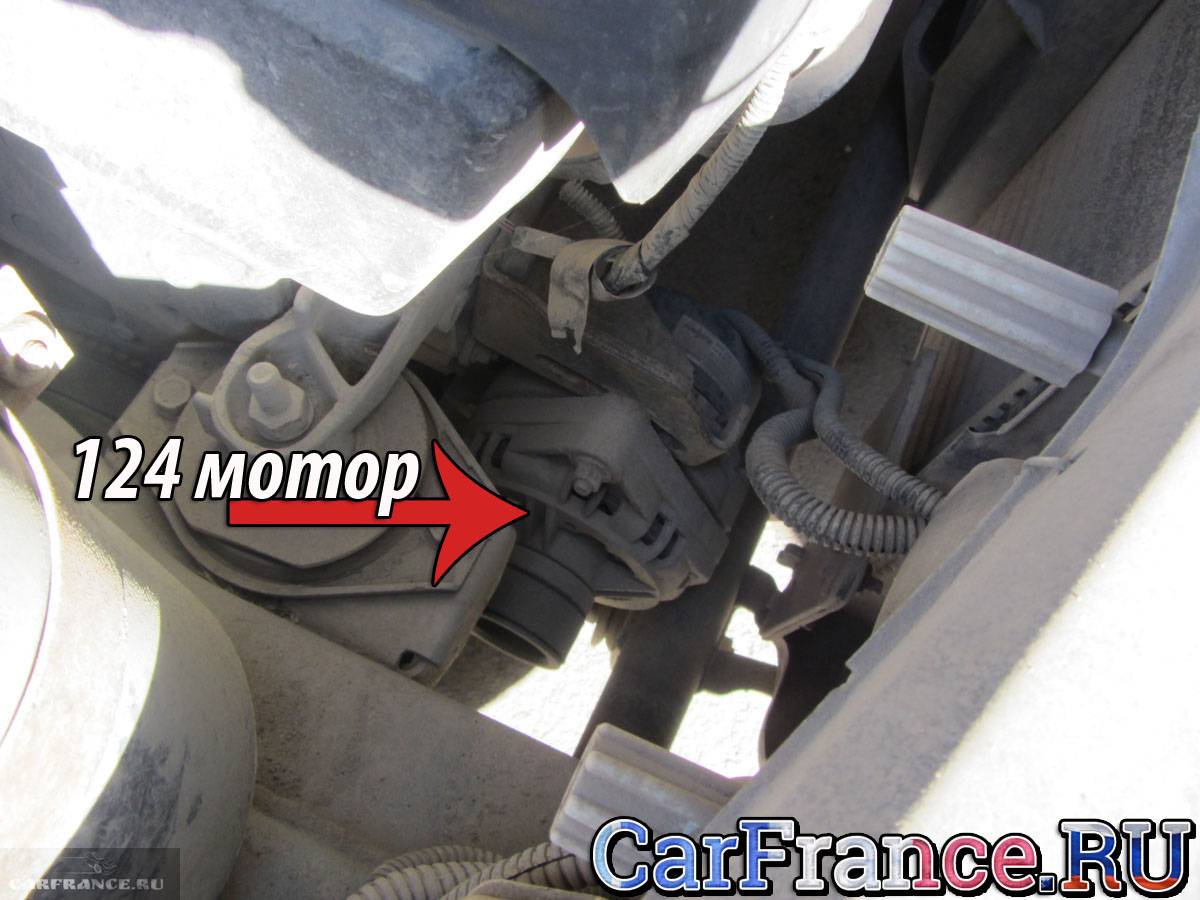

В этом автомобиле генератор расположен впереди двигателя, и добраться до него не составит труда. Да и сам ремонт генератора ВАЗ 2110 по силам даже начинающим автомобилистам.

Замена ремня ГРМ 16 кл двигатель — Лада 2112, 1.6 л., 2007 года на DRIVE2

Замена ремня ГРМ ВАЗ 2112 1.6 16 кл.

1. Снимите кожух ремня газораспределительного механизма. Защита ремня привода ГРМ, закрепленная шестью болтами. Снимаем фишку с датчика коленвала, откручиваем болт и снимаем датчик.

2. Отсутствует зуб на шкиве, это недаром, это позволяет датчику коленвала определять верхнюю мертвую точку, а также позволяет заблокировать коленвал, открутить – затянуть болт шкива.

3. После этого шкив совмещается с отверстием для датчика коленчатого вала, и через отверстие для датчика вставляется подходящая трубка или другой подходящий предмет, в моем случае это шестигранник, шкив блокируется, а затем открутил и снял.

4. Ослабьте гайку ролика натяжителя и снимите старый ремень привода ГРМ.

5. Устанавливаем новый ремень, ремень можно установить, сдвинув правый распредвал гаечным ключом, а можно снять ролик натяжителя как угодно.

6. Закручиваем болт шкива обратно и выравниваем шестерню привода ремня ГРМ по меткам. Если на корпусе маслонасоса отметок нет, ставим отметки на маховик и для одного делаем отметку на маслонасосе зубилом, так будет удобнее.

7. Стыкаем метки шкивов распредвалов, чтобы не потерялась шестерня привода ремня ГРМ

8. Специальным ключом натяните ремень с натяжным роликом. Если ключа нет, не волнуйтесь, вы можете затянуть его двумя гвоздями и отверткой между ними, или вы можете взять стальную вилку, полностью удалить два центральных зубца, укоротить два внешних пополам и сложить. Не забудьте затянуть гайку натяжителя. (Чтобы натянуть ремень, поверните ролик натяжителя против часовой стрелки (примерно на 10-15 °), чтобы ослабить – по часовой стрелке)

9. Проверяем коленвал на два полных оборота и проверяем метки, если все три метки совпадают, ставим шкив на место, не забываем ремень генератора и датчик коленвала, потом кожух ремня и можно заводить двигатель.

Натяжение ремня ГРМ

1. Проверьте натяжение ремня. Правильно натянутый ремень должен поворачиваться на 90 ° от усилия пальца (1,5-2 кгс) посередине между шкивами коленчатого и распределительного валов.

2. Провожу двумя пальцами между распредвалами и вверх-вниз. 5-6 мм качается вперед-назад, потом ухожу.

3. Отрегулируйте натяжение ремня газораспределительного механизма с помощью подходящего приспособления. Наиболее правильное натяжение ремня равно силе 2 кгс. Добившись этого, прикручиваем фиксирующую гайку.

4. Метод ручной проверки подробно описан в «Руководстве». Он включает в себя проверку натяжения зубчатого ремня в центре разветвления между шкивами распределительного вала. Он должен быть таким, чтобы прогиб ремня составлял 5,4 мм под действием предмета шириной 3 мм с силой 10 кг. Допускаются отклонения в любую сторону не более 0,2 мм. Двигатель должен иметь температуру «окружающего воздуха» (+ 15-30 ° С). Ремень, который слишком натянут, порвется – сила струн ограничена. И чем сильнее натянут ремень, тем быстрее порвутся нити. Даже ослабленный ремень не будет ходить долго, потому что при входе в шкив зубцы ремня не попадают в канавки зубьев шкива – происходит подрез и последующий отрыв зубьев от основания.
