Снятие гидротрансформатора с АКПП: основные неисправности и варианты их устранения

Устройство и принцип действия гидротрансформатора

Конструкция гидротрансформатора представлена двумя колесами: насосным и турбинным, а также статором (также широко применяется название «реактор») и специальным механизмом блокировки. Внутри всего агрегата находится масло, которое имеет возможность свободного перемещения по механизму, для максимального снижения трения деталей. Однако, во многих конструкциях есть свои исключения. Так, например, в трансмиссии трактора ДТ-175С связь двигателя и гидротрансформатора может обеспечиваться карданным валом. То же самое относится и к автобусу ЛиАЗ-677.

Насосное колесо имеет связь с двигателем и при вращении маховика перемещает масло по механизму, которое, в свою очередь, возникшем потоком заставляет вращаться турбину и колесо реактора. Турбина же, передает вращение на вал АКПП.

Связь насосного колеса и статора достигается применением обгонной муфты. Получается, что при возникновении большой разницы оборотов насоса и турбины, статор в автоматическом режиме самоблокируется и передает на насос еще больший объем масла. Таким образом, крутящий момент увеличивается в 3 раза, и автомобиль начинает движение с места.

Так как передача крутящего момента осуществляется без применения жесткой связи элементов, то исключается возможность возникновения ударных нагрузок на механизм. Это позволяет избежать рывков при движении, в связи с этим, достигается высокая плавность хода, по сравнению со сцеплением механической коробки переключения передач.

Однако, в данной конструкции имеется свой недостаток. Дело в том, что отсутствие жесткой связи элементов вызывает «проскальзывание» турбины, что, в свою очередь, влечет за собой нагрев смазочного вещества. Выделение тепла со стороны АКПП становится выше, чем у двигателя, что приводит к неизбежному повышенному расходу топлива. Тем не менее, на современных автомобилях эта проблема устраняется применением специального механизма блокировки, что повышает надежность работы гидротрансформатора.

Автоматы XXI века

Автоматические коробки 21 века обычно выходят из строя в следующей последовательности:

  • загрязненное продуктами износа фрикционов масло оседает в клапанах гидравлического блока и соленоидах, что становится причиной недостатка давления в узлах;
  • забитые и истертые втулки соленоидов начинают проблемно функционировать, что ведет к ударам и толчкам;
  • изношенные клапаны-плунжеры в гидравлическом блоке в результате неисправной работы начинают пропускать рабочую жидкость, приводя к недостаточному давлению в фрикционах;
  • нехватка масла приводит к работе всухую и перегревам, особенно страдает масляной насос и сальники;
  • при слабом давлении происходит неплотное сжатие фрикционов, поэтому они не в состоянии должным образом передать вращение от двигателя к колесам; они проскальзывают, нагреваются, истираются, еще больше засоряя рабочую жидкость;
  • работа всухую, возникающие вибрации перегружают планетарные ряды, которые также выходят из строя.

Для каждой автоматической коробки передач существуют свои неисправности. Поэтому своевременное обращение к квалифицированному мастеру поможет исправить их и предотвратить выход АКПП из строя.

Необходимые материалы

Чтобы снятие и установка АКПП прошла без лишней беготни, все материалы и инструменты, которые понадобятся, покупайте сразу и держите рядом.

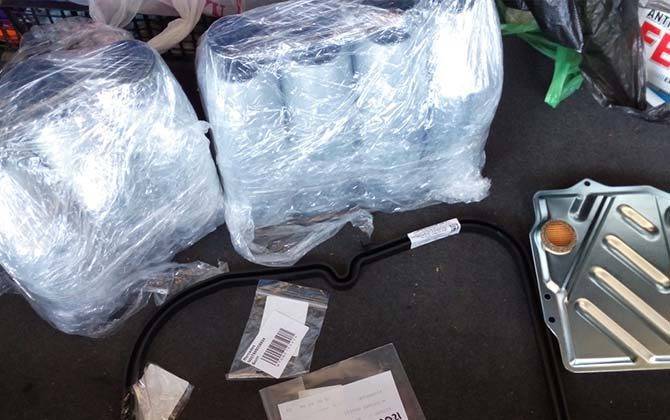

Материалы и инструменты необходимые для снятия и установки АКПП:

  • набор шестигранников, ключей, головок с трещоткой;
  • тара для слива отработки;
  • ветошь или тряпка без ворса;
  • оригинальное масло, ремкомплект сальников и прокладок для будущего ремонта;
  • масляный фильтр;
  • трансмиссионный домкрат для снятия и установки. Без него не получится правильно поставить автомат, потому что 70 килограмм вы не сможете долго удерживать в воздухе.

А также потребуются те материалы, которые будут использованы в ходе ремонта АКПП, то есть для того, ради чего вы проводите снятие. Вам придется снимать коробку на некоторых моделях АКПП, если захотите менять фильтрующее устройство.

Например, автоматы Mitsubishi Lancer 9 не имеют фильтра под поддоном. Он находится внутри коробки. Чтобы попасть внутрь надо разобрать автомат. А, чтобы разобрать АКПП, вам придется снять ее с машины.

После того, как инструменты будут подготовлены, можете приступать к разборке автомата.

Диагностика гидротрансформатора своими руками

Последовательность диагностики бублика АКПП своими руками:

Читать

АКПП aisin A340E AW 30-40LE: замена масла и обслуживание гидроблока

Степень устранения неисправности Что сделать Когда поможет
Лёгкая. Можно установить диагноз без тестовПроверить уровень, поменять ATF и фильтр· появление рывков или задержек при переключении передач; · лёгкая вибрации на скорости 60 —80 км/ч;

· грязное масло;

· неправильный уровень жидкости;

· пузыри на щупе.

Средняя. Можно установить диагноз без демонтажаСнять коды неисправности с бортового компьютера· неисправность проводов, соленоидов; · неисправность датчиков;

· проблемы с блокировочной муфтой;

· поломка деталей.

Снять и осмотреть поддон на наличие металлических и пластиковых частиц, осадка
Проверить давление в системе
Протестировать блокировку ГДТ: с ростом оборотов двигателя скорость должна расти
Тяжёлая. Для точного диагноза необходимо вскрытие.Разобрать бублик· масло пахнет гарью, содержит крупные частицы; · сильные вибрации и стук;

· течь масла;

· дребезжание, скрежет;

· машина не едет или буксует.

Чаще всего в ремонт гидротрансформатор попадает из-за облысения муфты блокировки или старения сальников. При этом приходится дополнительно промывать гидроблок, менять засоренные соленоиды, истёртые фрикционные диски. Такой ремонт в сервисе стоит недёшево, но поможет продлить работу родной АКПП.

Устройство и принцип работы гидротрансформатора

Первый подобный механизм появился в 1902 году и спустя 5 лет был установлен в конструкцию скоростного судна. Позднее, а именно в 1928 году, гидромуфта была успешно встроена в трансмиссию автобуса, после чего и — в автомобиль. Компании Дженерал Моторс и Крайслер в период с 1945 по 1980 года качественно улучшили конструкцию гидромуфты, что спровоцировало появление узла с новым названием – гидротрансформатор. Именно этим механизмом стали оснащаться всем выпускаемые АКПП, и инженеры работали лишь над его улучшением.

Гидротрансформатор коробки «автомат» — это аналог сцепления механической КПП, который работает в автоматическом режиме. Сегодня данное гидромеханическое устройство выполняет три основные функции:

  • Первая – передаёт вращение от вала двигателя в механизм АКПП;
  • Вторая – смягчает передачу вращения под тот лад, при котором коробка способна его принимать без проблем для себя (то есть, гидротрансформатор бережёт автомат при резких уменьшениях и увеличениях оборотов работающего мотора);
  • И третья – нормализует подачу вращательного движения на коробку при разгоне (необходимо это для того, чтобы «гасить» двойное увеличение вращения, передаваемого от мотора на последующие валы).

Современные гидротрансформаторы АКПП пусть и считаются отдельными узлами от планетарного ряда (коробки), но работать без него самостоятельно не смогут. Связано это с тем, что данный механизм и гидроблок АКПП (гидроплита) неразрывно связаны. Связь у них, к слову, очень простая – второй передаёт первому нужное количество трансмиссионной жидкости, без чего просто невозможно функционирование гидротрансформатора.

Конструкция устройства также не особо сложная и представляет собой мельницу, одни лопасти которой вращаются из-за соединения с двигателем, а другие регулируют вращение при помощи гидравлического давления масла, имеющегося в механизме. Работа гидротрансформатора важна для коробки лишь при скорости движения машины до 60-80 км/ч, поэтому при достижении данной скорости все лопасти механизма блокируются в единое целое, после чего вращение передаётся к коробе напрямую. Отметим, что именно в блокировке гидротрансформатора гидроблок АКПП играет немаловажную роль, поэтому функционирование этих элементов автомата недопустимо к разделению.

Как действует гидротрансформатор АКПП

Передача крутящего момента между валами двигателя и трансмиссии осуществляется за счет движения масла в насосе и ведомой турбине. Насос нагнетает давление в гидромеханическую систему и стимулирует вращение центростремительной турбины. На лопатки этой турбины подается рабочая жидкость.

Трансмиссионное масло является не только рабочей средой для трансформатора, но и охлаждающей жидкостью для деталей АКПП и смазкой для контактирующих поверхностей. Реактор устройства, который располагается между насосом и турбиной, регулирует увеличение крутящего момента и возвращение масла с турбины на насосное кольцо. При большой разнице моментов колес реактор блокируется с помощью муфты, которая соединена с насосом.

Блокировка устройства позволяет напрямую передавать крутящий момент с коленчатого вала на трансмиссионный. Как только скорость их вращения рассинхронизируется, трансформатор снова включается в систему переключения.

Устройство гидротрансформатора коробки-автомат

Гидравлический трансформатор состоит из следующих деталей:

  • насос и насосное колесо — помпа сохраняет нужное давление в системе, а колесо насоса сопряжено с коленчатым валом;
  • турбина с лопатками — прочно соединяется с валом, передающим усилие мотора на АКПП;
  • реакторное колесо (реактор) — сопряжено с турбинным и насосным колесом;
  • блокировочная муфта — останавливает работу трансформатора для прямого сцепления коленвала и трансмиссии;
  • муфта свободного хода (обгонная) — вращает реактор в направлении, противоположном движению других колес.

Все детали трансформатора заключены в герметичную систему, а рабочая жидкость движется по замкнутому циклу. Если в корпусе устройства образуется течь, то рабочее давление падает, что сказывается на разгонных характеристиках автомобиля и состоянии фрикционных дисков АКПП.

Принцип работы гидротрансформатора

Составные части гидротрансформатора АКПП.

Принцип работы гидромеханического трансформатора основан на передаче энергии и крутящего момента через рециркуляцию рабочей жидкости (ATF) между лопастями насосного кольца и лопатками турбины. Компоненты связаны между собой опосредованно, через движение масла и обгонную муфту.

Кольцо насоса вращается в такт с коленчатым валом мотора, перемещая масло между своими лопастями. Жидкость одновременно перемещается вдоль поверхности лопастей и вращается относительно центральной оси устройства. После того как насосное кольцо выбрасывает масло, оно попадает на лопатки турбины. Давление на лопатки заставляет турбину вращаться.

Сложная конфигурация лопаток позволяет создать завихрения, которые ускоряют движение потока и увеличивают крутящий момент колеса. После передачи крутящего момента на трансмиссионный вал поток направляется на статор (реактор), а затем возвращается на лопасти насоса.

Статор может регулировать скорость потока жидкости в замкнутой системе. Если он не препятствует прохождению масла, то конструкция превращается из трансформатора в муфту. Гидромуфта является одним из основных режимов работы гидротрансформатора АКПП.

Работа системы гидравлического преобразователя контролируется электронным блоком управления (ЭБУ). Для этого внутри тора установлены датчики, измеряющие давление рабочей жидкости, скорость вращения лопаток и другие параметры.

Рост скорости циркуляции автоматически приводит к увеличению крутящего момента турбинного колеса. Процесс продолжается до достижения равновесия между усилием сопротивления и скоростью потока.

Гидротрансформатор и коробка передач.

При блокировке трансформатора подача топлива в цилиндры приостанавливается, что позволяет сэкономить горючего. Движение автомобиля осуществляется «накатом», поэтому при выключенном преобразователе можно добиться торможения двигателем.

В зависимости от модели машины и алгоритмов, заложенных в ЭБУ, блокировочный механизм может запускаться как при высоких скоростях (не менее 60-70 км/ч), так и при низких (около 20 км/ч).

За счет опосредованного контакта деталей гидротрансформатор является эффективным амортизирующим устройством.

Если этот узел блокирован, а двигатель и АКПП находятся в жесткой сцепке, то коробка-автомат получает не только 100% передаваемой энергии, но и ударные нагрузки, которые негативно сказываются на ее состоянии.

Что представляет собой гидротрансформатор АКПП

На сленге автовладельцев и опытных механиков это устройство называют бубликом. Прозвище появилось из-за схожести гидротрансформатора с хлебным изделием по внешнему виду. Чтобы понять на сколько важен этот аппарат в АКПП, нужно разобрать принцип работы гидротрансформатора и посмотреть на его устройство изнутри.

Некоторые автовладельцы называют его гидромуфтой. Это название ближе к нему и лежит в области механики. Происходит из-за того, что ГДТ соединяет двигатель и АКПП, выполняя роль сцепления.

Только две автоматические коробки поддерживают наличие гидротрансформатора. Это:

  • автоматический тип или стандартный автомат;
  • вариаторный тип коробки передач или CVT.

Устройство ГДТ

Гидротрансформатор представляет собой сложное устройство. Неисправности в любом из его комплектующих могут привести к тому, что автомобиль либо вообще не тронется с места, либо не сможет разогнаться.

Он меняет и передает крутящий момент на двигатель транспортного средства. Состоит из следующих элементов:

  • насосное колесо, которое создает поток смазки. Масло течет и создает давление, заставляя вращаться следующие элементы;
  • турбина вращается за счет потока масла, созданного насосным колесом;
  • реакторное колесо, принцип работы идентичен турбине;
  • муфта свободного хода или обгонная;
  • блокировочная муфта.

ГДТ размещается между мотором и трансмиссией в отсеке полностью заполненным трансмиссионной жидкостью. Масло выполняет роль не только смазывающего средства, но становится «мокрым» сцеплением.

Неисправности ГДТ отрицательно влияют на следующие комплектующие АКПП:

  • маслонасос;
  • гидроблок;
  • уменьшают жизненный ресурс всей коробки передач.

Важную роль в работе гидротрансформатора играет блокировочная муфта. Блокировка повышает экономичность расхода топлива автомобиля.

Блокировка

Когда будет происходить блокировка определяет электронный блок управления АКПП. А принцип ее функционирования состоит в торможении автомобиля и уменьшении скорости вращения гидротрансформатора. Таким образом крутящий момент передается напрямую от двигателя коробке. Происходит это до тех пор, пока снова не поменяется передача.

Блокировочная муфта состоит из:

  • поршня с уплотнительными кольцами;
  • крышки;
  • ступицы, которая соединена с колесом и валом;
  • двух ведущих дисков из стали;
  • три ведомых дисков из металлокерамики.

Диски соединены в одном корпусе, которые находятся в тандеме с насосным колесом с одной стороны, а с другой с крышкой.

Внимание! Частичная блокировка может включаться при скорости в 20 километров в час на автомобилях современно типа. У блокировочной муфты гидротрансформатора имеются недостатки:

У блокировочной муфты гидротрансформатора имеются недостатки:

  • когда происходит блокирование гидротрансформатора, водитель может почувствовать эти удары или толчки (на примере недоработанных особенностей коробки DP0 от французского концерна «Пежо-Ситроен»);
  • снижается плавность хода;
  • быстро изнашивается фрикционный диск, смазка загрязняется и теряет свои свойства.

Положительные стороны блокировки – снижается количество потребляемого топлива транспортным средством.

Принцип работы

Гидротрансформатор может работать в трех режимах.

Дополнительные функции гидротрансформатора:

  • бережет АКПП от появления неисправностей во время набора скорости и при резком торможении. Эту роль выполняет ATF и демпфер;
  • увеличивает вращение. Во время разгона увеличивается крутящий момент в два раза, уменьшается скорость на выходном валу.

Внимание! Всю работу гидротнасформатора назначает ЭБУ. Он принимает и посылает сигналы на датчики

При возникновении неисправностей в гидротрансформаторе АКПП на приборной доске появятся соответствующие сообщения.

Признаки неисправности

Признаков серьезных неисправностей гидротрансформатора АКПП может быть несколько. Все они свидетельствуют о скорой поломке ГДТ и выходе из строя.

Признак. Слышен шум, напоминающий биение металлического предмета. При нагрузке он пропадает.

Проблема и решение. Износ подшипников, находящихся между турбиной и насосом. Чтобы удалить эти симптомы и устранить поломку, нужно разобрать гидротрансформатор и заменить подшипники.

Признак. Вибрация АКПП во время разгона выше 60 км/ч или движения автомобиля по ровной поверхности на большой скорости.

Проблема и решение. Загрязнения фильтрующего устройства. Потеря функциональных свойств смазывающего средства. Необходимо сделать полную замену ATF в АКПП и установить новый фильтр. Вполне возможно, что наступило масляное голодание. Необходимо проверить поддон АКПП на потеки.

Признак. Нет движения ни назад, ни вперед.

Проблема и решение. Оборвалось соединение турбины с валом АКПП. Для решения этой неисправности понадобится замена гидротрансформатора. В редких случаях можно обойтись просто заменой шлицевого соединения.

Признак. Автомобиль не может разогнаться и набрать необходимую скорость за короткое время.

Проблема и решение. Вышла из строя обгонная муфта. Необходимо разобрать гидротрансформатор и заменить ее.

Признак. Перегрев масла. АКПП дергается и пинается.

Проблема и решение. Например, при проблемах износа фрикционной накладки поршня блокировки гидротрансформаторного тормоза очень трудно заметить неправильную работу устройства. Из-за этого масло часто перегревается до 140 градусов Цельсия. Перегретая смазка вызывает уничтожает резину сальников ГДТ. Масло начинает течь.

В продолжение этой неисправности является полный износ накладки фрикциона. Ее клееная часть отрывается и путешествует по АКПП. Затем она оседает и приклеивается в неположенных местах вызывая засор. Засор мешает свободной циркуляции масла. Падает давление.

Поэтому и эксперты, и опытные механики на СТО просят автовладельцев проводить регулярное техническое обслуживание. При износе фрикциона — неисправность незаметна. Но в последствие она приводит к полной замене АКПП. Хотя на первоначальных этапах можно было обойтись только сменой накладки фрикциона.

К нечастым поломкам ГДТ относятся следующие проблемы:

  • разрушение лопастей турбины и насосного колеса. Приводит к поломке ГДТ. Требуется его полная замена. Проблема определяется только после вскрытия;
  • клин обгонной муфты;
  • разблокировка обгонной муфты;
  • перегрев с разрушением ступицы.

Читать

Типичные неисправности и ремонт АКПП Renault

Перегрев трансмиссионной жидкости может вызывать быструю потерю функциональных свойств.

Признак. Запах горелой пластмассы, распространяющийся в салоне. Частая проблема на тойотах Камри 50.

Проблема и решение. Забитый радиатор является проблемой в этом случае. Рекомендуется снять и прочистить его. Заменить масло и фильтрующее устройство – обязательно.

Признак. Пинки, задержки во время переключения скоростей зимой.

Причина и решение. Этому может способствовать запуск на холодную. Чтобы избежать этих симптомов у автомата нужен прогрев АКПП зимой. При температуре ниже 0, автовладелец должен прогреть АКПП до рабочей температуры в 70 градусов по Цельсию и только потом начинать движение.

На автомобилях старого года выпуска выходит из строя сама кулиса. Она стопорится в одном положении. Здесь понадобится замена селектора и ручки переключения скоростей. Это можно сделать без снятия автоматической коробки.

Как снять гидротрансформатор АКПП

Работы по проведению снятия гидротрансформатора требуют не только определенных знаний, наличия инструментов и специального высокоточного оборудования, но и навыков. Неправильное проведение работ, а также ошибки при сборке, могут привести к повреждению элементов гидротрансформатора и самой коробки, а также в отдельных случаях и ДВС.

По этой причине проводить ремонтные работы самостоятельно без надлежащего опыта и инструментов не рекомендуется. Если же принято решение снимать ГДТ, тогда нужно знать, как снять гидротрансформатор с АКПП. Многие специалисты рекомендуют снимать его вместе с коробкой.

Общий порядок выполнения следующий:

  • загнать машину на яму или поднять на подъемнике
  • с учетом того, что АКПП имеет большой вес, нужно учесть, как опускать снятую коробку (оптимально иметь трансмиссионный домкрат).
  • перед снятием от АКПП нужно отсоединить все соединения разных систем авто (патрубки, разъемы, тяги и т.д.)
  • аккуратно отвернуть болты крепления коробки (могут потребоваться специальные ключи);
  • хотя снятие АКПП похоже на демонтаж МКПП, перед снятием коробки можно не сливать из нее масло. Однако при отсоединении трубок подачи масла к масляному радиатору их нужно глушить, чтобы избежать утечки масла
  • на вакуум-корректор (при наличии) и другие элементы коробки может быть подведено несколько вакуумных магистралей;
  • чтобы снимать АКПП вместе с ГДТ, необходимо открутить болты, которые крепят гидротрансформатор к мембране маховика двигателя. Доступ к болтам крепления может отличаться (лючок в картере маховика, в части корпуса коробки, где расположен гидротрансформатор, возможно отвернуть болты крепления только через стартерную нишу в картере АКПП после снятия стартера);
  • Отсоединение ГДТ производится через окно в картере маховика двигателя. Сам процесс сложный и трудоемкий, однако, попытки снять АКПП без гидротрансформатора приводят к повреждению шлицов первичного вала и загиба мембраны, к которой крепится ГДТ;
  • При снятии АКПП следует придерживать гидротрансформатор или наклонять коробку так, чтобы избежать соскальзывания гидротрансформатора со шлицов первичного вала. Если ГДТ упадет, могут возникнуть серьезные поломки.

Итак, после того, как удалось отсоединить гидротрансформатор от АКПП, можно приступать к его разборке для проведения ремонтных работ. Основные этапы:

  • высверливание технологического отверстия для удаления рабочей жидкости;
  • разделение корпуса на две части методом срезания сварного шва;
  • первичная разборка гидротрансформатора и промывка всех его внутренних элементов;
  • осмотр на предмет повреждения или дефектов, дефектовка;
  • замена необходимых деталей;
  • ремонт блокировки гидротрансформатора;
  • замена сальника и уплотнительных колец;
  • сваривание гидротрансформатора, проверка сварочных швов, балансировка.

Необходимые материалы

Чтобы снятие и установка АКПП прошла без лишней беготни, все материалы и инструменты, которые понадобятся, покупайте сразу и держите рядом.

Читать

Для чего нужна нейтралка на автоматической коробке

Материалы и инструменты необходимые для снятия и установки АКПП:

  • набор шестигранников, ключей, головок с трещоткой;
  • тара для слива отработки;
  • ветошь или тряпка без ворса;
  • оригинальное масло, ремкомплект сальников и прокладок для будущего ремонта;
  • масляный фильтр;
  • трансмиссионный домкрат для снятия и установки. Без него не получится правильно поставить автомат, потому что 70 килограмм вы не сможете долго удерживать в воздухе.

А также потребуются те материалы, которые будут использованы в ходе ремонта АКПП, то есть для того, ради чего вы проводите снятие. Вам придется снимать коробку на некоторых моделях АКПП, если захотите менять фильтрующее устройство.

Например, автоматы Mitsubishi Lancer 9 не имеют фильтра под поддоном. Он находится внутри коробки. Чтобы попасть внутрь надо разобрать автомат. А, чтобы разобрать АКПП, вам придется снять ее с машины.

После того, как инструменты будут подготовлены, можете приступать к разборке автомата.

Устройство

Конструкция гидротрансформатора включает в себя всего несколько элементов:

  • Насосное колесо;
  • Турбинное колесо;
  • Статор, он же – реактор;
  • Корпус;
  • Механизм блокировки;

Монтируется гидротрансформатор на маховике двигателя, но одна из составляющих его имеет жесткую связь с валом коробки передач.

Если провести аналогию этого типа передачи с обычным сцеплением фрикционного типа, то насосное колесо выполняет роль ведущего диска (жестко соединено с коленчатым валом мотора), а турбинное – ведомого (прикрепленного к валу КПП). Вот только физического контакта между этими колесами нет.

Примечательно, что даже расположение этих колес идентично фрикционному сцеплению – турбинное колесо располагается между маховиком и насосным колесом.

Все составные части гидротрансформатора заключены в герметичный корпус, заполненный специальной рабочей жидкостью — маслом ATF. За счет своей формы этот элемент трансмиссии получил народное название «бублик».

Суть работы гидротрансформатора очень проста. На колесах устройства имеются лопасти, которые перенаправляют жидкость в определенном направлении.

Вращаясь вместе с маховиком, насосное колесо создает поток жидкости и направляет его на лопасти турбины, тем самым и обеспечивается передача усилия.

Если бы конструкция включала только эти два колеса, то гидротрансформатор не отличался бы от гидромуфты, у которой вращающий момент на обеих составляющих практически одинаков.

Но в задачу гидротрансформатора входит не только передача усилия, а и его изменение.

Так, при старте необходимо обеспечить увеличение крутящего момента на ведомом колесе (при начале движения), а во время равномерного движения – исключить так называемое «проскальзывание».

Для выполнения этих функций в конструкции предусмотрены реактор и механизм блокировки.

Реактор представляет собой еще одно лопастное колесо, но значительно меньшего диаметра и располагается оно между турбиной и насосом, с последним реактор связан посредством обгонной муфты.

В задачу этого элемента входит увеличение скорости потока жидкости, что и приводит к повышению крутящего момента.

Работает реактор так: при возникновении большой разницы между основными колесами гидротрансформатора, обгонная муфта блокирует реактор, не давая ему вращаться (из-за этого еще одно название составляющей – статор).

При этом его лопасти, имеющие специальную форму, увеличивают скорость движения потока жидкости, попадающего на него после прохождения турбинного колеса, и направляют его снова на насос.

Таким образом реактор значительно повышает крутящий момент, необходимый для создания достаточного усилия при начале движения.

При равномерном движении гидротрансформатор блокируются, то есть в нем появляется жесткая связь, и делает это используемый в конструкции механизм блокировки.

Ранее в АКПП эта составляющая срабатывала только на повышенных скоростях движения. Сейчас же, используемые электронные системы управления коробкой блокируют гидротрансформатор практически на всех ступенях.

То есть, как только крутящий момент для определенной передачи подходит к требуемым параметрам, механизм срабатывает.

При смене ступени он отключается, чтобы обеспечить плавность переключения и снова включается. Тем самым исключается вероятность «проскальзывания» гидротрансформатора, что повышает его ресурс, снижает потери усилия и уменьшает потребление топлива.

Примечательно, что механизм блокировки, по сути, представляет собой фрикционное сцепление, и работает он по тому же принципу. То есть в конструкции имеется фрикционный диск, который закреплен на турбине.

В отключенном состоянии блокировочного механизма этот диск находится в отжатом состоянии. При включении же блокировки, фрикционы прижимаются к корпусу гидротрансформатора, тем самым и достигается жесткая передача крутящего момента от мотора на КПП.

В целом, если рассмотреть функционирование гидротрансформатора, то существует три режима его работы:

  • Трансформация (включается, когда требуется повышение крутящего момента для создания большего усилия. В этом режиме работает реактор, обеспечивая повышение скорости движения потока);
  • Гидромуфта (в этом режиме реактор не задействован и вращающий момент на ведущем и ведомом колесе практически одинаков);
  • Блокировка (турбина жестко связана с корпусом для уменьшения потерь на «проскальзывание»).

Используемая для управления работой гидротрансформатора электронная система обеспечивает очень быструю смену режима его работы, подстраивая функционирование этого элемента под возникающие условия.
