Снимаем кнопку аварийки на ВАЗ-2110

Как снять кнопку аварийки на калине

Л ада К алина 2 . ЗАМЕНА ВЫКЛЮЧАТЕЛЕЙ ПАНЕЛИ ПРИБОРОВ

Для снятия выключателя замка двери задка выполните следующее.

1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.

5. Установите снятые детали в порядке, обратном снятию.

Для снятия выключателя аварийной сигнализации выполните следующее.

Вам потребуется отвертка с крестообразным лезвием.

1. Отсоедините провод от клеммы «минус» аккумуляторной батареи. 2. Снимите блок управления системой отопления (кондиционирования) и вентиляции салона (см. «Снятие и установка бло-

5. Отожмите фиксатор выключателя аварийной сигнализации (для наглядности показан стрелкой на снятом выключателе) и извлеките выключатель из гнезда в центральной накладки панели приборов.

6. Установите снятые детали в порядке, обратном снятию.

Как все наверное знают, что на калине нехватка мест под кнопки. У меня все места занять. Так вот есть место не использованное, куда можно «впихнуть» кнопочки. Покупать готовые как то не хотелось, да и цена на них от 150-200 р. за штуку как то не привлекала.

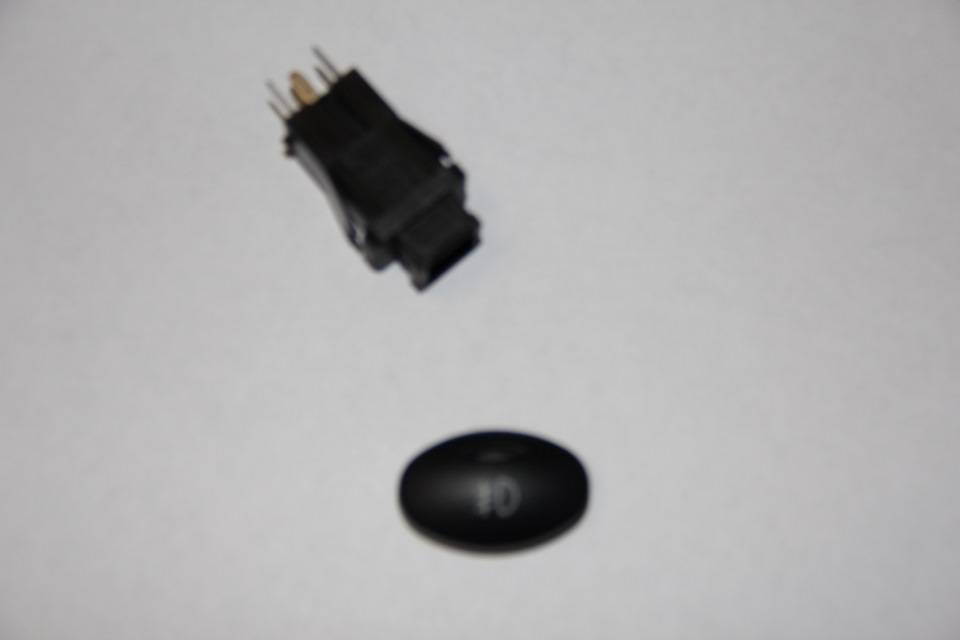

А кнопки то нужны.Купил я на рынке две кнопки от туманок на калину за 70 р. шт. и разъемы к ним 30 р. шт.

Приехал домой, снял центральную консоль, чтоб все ровно выставить. И понеслось.Принес все домой, снял заглушки, которые около «аварийки». Долго думал как переделывать, видел много способов, но как на зло долго не мог найти и не нашел. И решил действовать по своему, инстинктивно. Прикинул по месту как примерно надо подрезать, нашел вот инфу, примерно по 4 мм, у меня получилось побольше(.

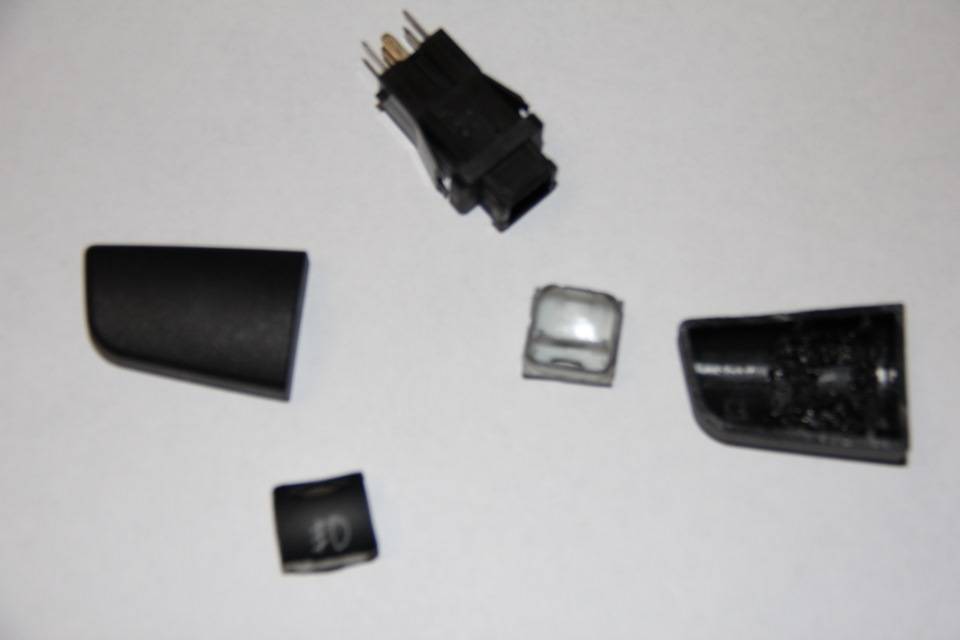

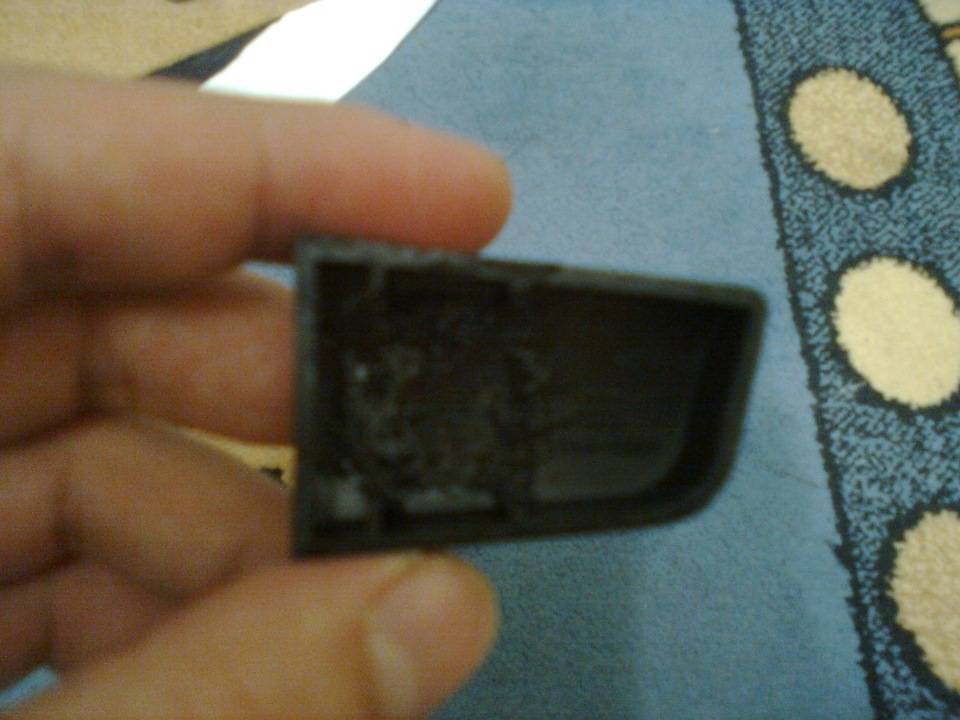

Далее вырезал внутренности, с расчетом на то, что заглушка будет на кнопку с небольшим натягом садиться.

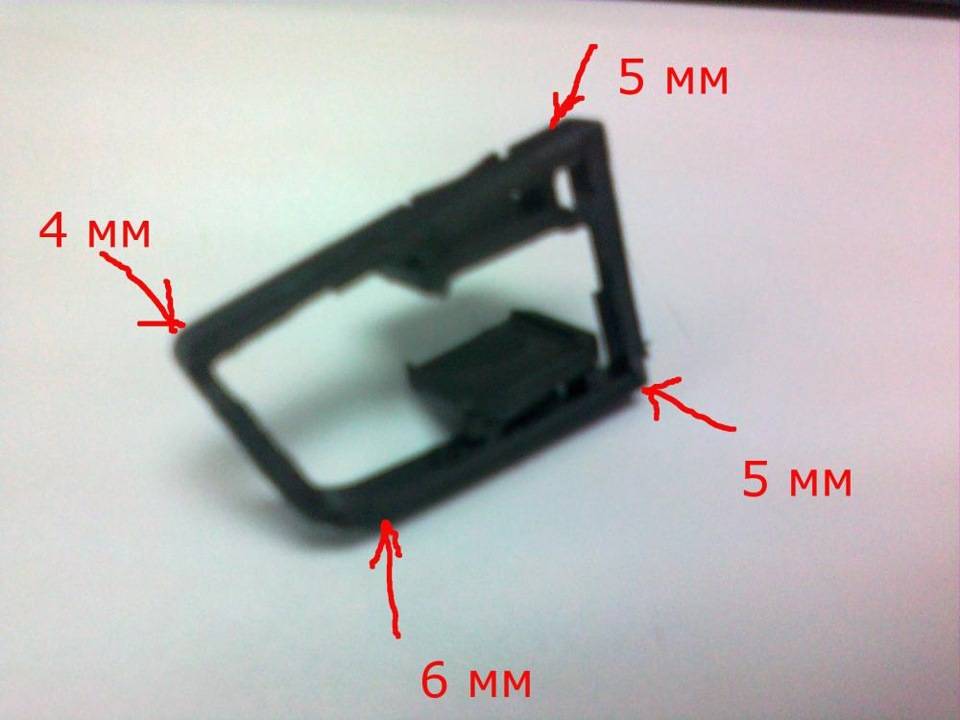

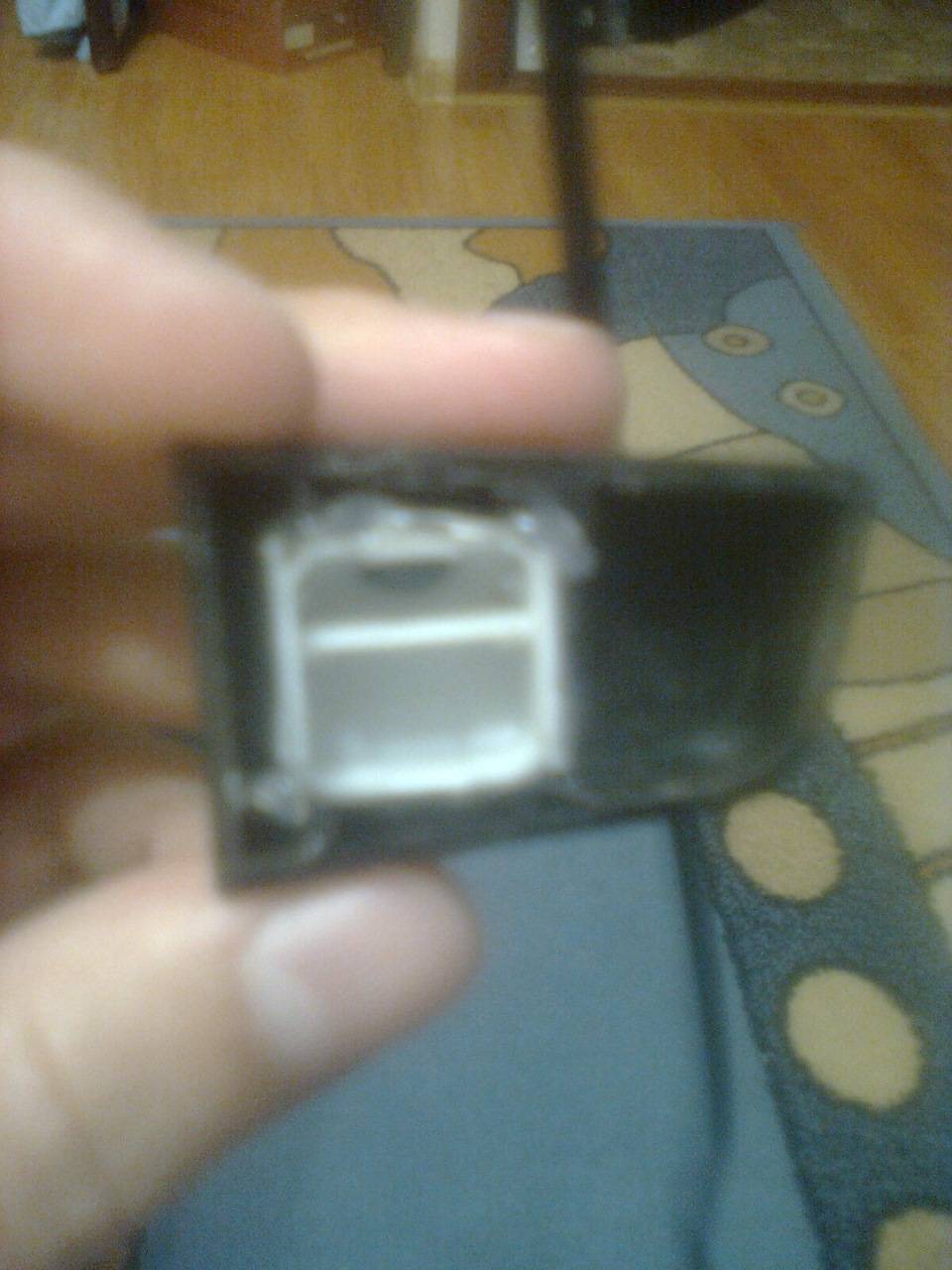

Далее из крышки кнопки от туманки вырезал ту середину, которая будет фиксироваться на кнопке. Примерил все по месту, подогнал немного.

И тут настало время для термоклея. Кнопки вставил в посадочные места. Нагрел клей и приклеил заглушку на кнопку, выравнивая ее до застывания.

Ах да резал пластмассу канцелярским ножом, а там где не получилось подлезть ножем, убрал лишнее паяльником.Теперь при не рабочем состоянии (кнопка отжата) кнопки стоят вровень с кнопкой «аварийки», при нажатом — вровень с панелью. Мне нравится. Чуть позже будут фотки в машине.

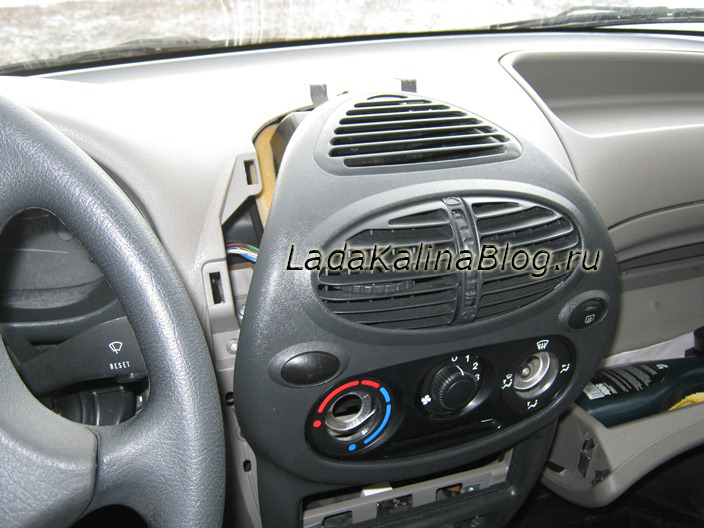

Для того, чтобы снять центральную консоль (черную накладку на панели приборов) Лады Калины, нам потребуется крестовая отвертка и очень много терпения, особенно при ее последующей установки, так что придется запастись терпением.

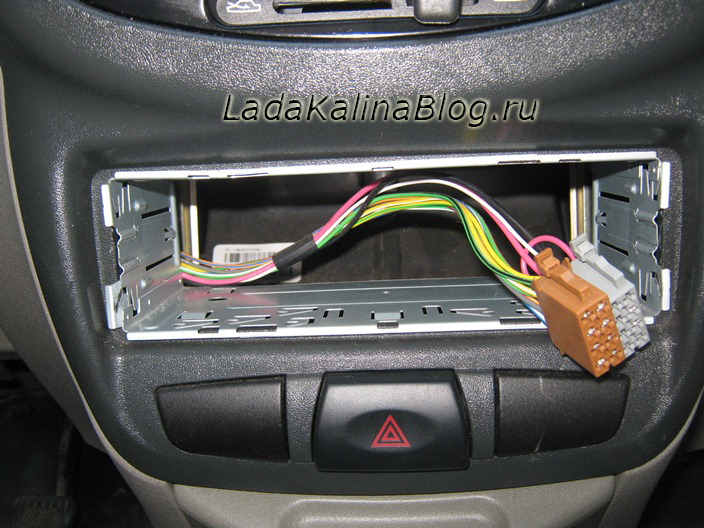

Первым делом необходимо извлечь корпус магнитолы, если она у вас установлена, и отсоединить подключенные к ней провода.

После этого она легко снимается без каких-либо проблем. А вот с установкой этой накладки придется повозиться, ну по крайней мере, я возился минут 20 наверное, пока все поставил на место.

ответ: alekseyerm. Подскажите 2110

А вы в инструкцию, т.е. руководство по эксплуатации заглядывали хоть раз? и если установлена сигнализация, то некоторые установщики светодиодик контрольный ставят именно сюда, чтобы не дырявить декоративную накладку стойки кузова и меньше разбирать-собирать было. И еще вопрос, как долго ВЫ эксплуатируете сей экземпляр авто ВАЗ а.И корректно ли работает сигнализация и какая установлена?

отредактировано Юрий (ЮВГ): 20:02 20.02.11

ICQ: 404356216
Марка автомобиля: Toyota
Модель автомобиля: RAV4
Жизненные ценности и увлечения: Авто — Мото
а так же: Компьютеры — Интернет
и еще: Дом — Семья — Дети — Дача
Водительский стаж с: 1998

Диагностика неисправности

В случае поломки устройства, специалисты рекомендуют провести диагностику в следующей последовательности:

  • включается зажигание и двигатель;
  • устанавливается максимальная скорость вентилятора;
  • нажимается кнопка рециркуляции;
  • запускается механизм работы клапан-заслонка.

При равномерном движении и если заслонка остановилась в конечной точке, в первые 2-3 секунды, свидетельствуют о исправности комплекса.

А вот хлопки, неравномерное движение, щелчки говорят о неисправности.

Для продления срока службы комплекса, требуется установить стабилизатор. За счет работы стабилизатора, там, где расположена заслонка уменьшается момент электропривода. Чтобы исключить возможность поломки заслонки на время до приобретения стабилизатора, заслонка отключается от электропривода проводом.

Простейшие неисправности

Когда не желает работать только одна лампочка, то, скорее всего, проблема кроется именно в ней. Перегоревший элемент следует заменить на годный. Подтвердить подозрение позволит индикация поворотников, смонтированная на панели приборов. Посмотрите на нее – если мигание слишком частое, то это точно лампочка. Устанавливая новую, убедитесь, что ее мощность соответствует требованиям завода-производителя. Если этот момент проигнорировать, то есть риск, что сигнальные приборы в дальнейшем так и не заработают надлежащим образом.

Когда ни правый, ни левый поворотник ВАЗ-2110 не включается, а также не реагирует на активацию аварийка, то стоит заподозрить перегорание предохранителя. Находится он, как ранее отмечалось, в монтажном блоке. Номер защитного устройства – F16. Осмотрите элемент и особенно внимательно – его плавкую вставку.

не работают повороты ваз, реле поворотов ваз,

349 Google+ На сайте рассматривались схемы подключения указателей поворотов и поиск неисправности в различных схемах. Здесь рассмотрим поиск неисправности в случае, когда не работают повороты ВАЗ переднеприводных моделей.

Поиск неисправности если не работают повороты, даже если Вы не имеете специальных знаний.

Проверка исправности реле поворотов.

И так рассмотрим, что делать, если не работают повороты ВАЗ с передним приводом, кроме 2170 Приора. Работа и поиск неисправности которой рассматривалось в статье «Реле поворотов Приора».

Для начала убедитесь в том, что работают измерительные приборы и контрольные ламы на панели приборов. Если они не работают, то проверьте исправность предохранителя.

При исправности приборов включите кнопку аварийной сигнализации, и проверить мигание всех ламп в указателях поворотов. Это позволит разделить схему на две части и ускорить поиск неисправности.

Если аварийная сигнализация при включении не работает, то необходимо проверить исправность реле поворотов и аварийной сигнализации и наличие питания на его выводе 49. Обозначение выводов нанесено на нижнюю часть реле, рядом с контактными ножками.

Извлекаем реле, имеющее на верхней части корпуса обозначение в виде треугольника, из монтажного блока, и в освободившемся гнезде при помощи контрольной лапы проверит наличие плюса на выводе 49. Подключаем контрольную лампу к массе или минусу аккумуляторной батареи, а вторым концом косаемся вывода 49, при включенной кнопке аварийной сигнализации, включать зажигание не нужно. Отсутствие питания свидетельствует о неисправности предохранителя, кнопки аварийной сигнализации или обрыве проводов, контактных дорожек монтажного блока и плохом контакте в соединительных разъёмах.

Если плюс на выводе есть, то медным проводом соединить выводы 49 и 49А. При исправности соединительных проводов и разъёмов должны загореть все лампы указателей поворотов. Это говорит о том, что неисправно реле поворотов и световой сигнализации. Если лампы не загорят, а плюс на выводе 49 есть, то возможно есть короткое замыкание в цепи сигнальных ламп и сгорел предохранитель. Короткое замыкание так же может стать причиной выхода из строя реле. В этом случае проверьте исправность предохранителя, а при его перегорании устраните короткое замыкание в цепи сигнальных ламп.

Проверка кнопки аварийной сигнализации.

Если аварийная сигнализация работает, значит, реле поворотов и аварийной сигнализации исправно, а неисправность может быть в кнопке аварийной сигнализации. Для начала проверьте плюс, как описано ранее на выводе 49 реле, при выключенной кнопке аварийной сигнализации и включенном зажигании.

Если плюса нет, то необходимо проверить исправность кнопки аварийной сигнализации. Для этого надо извлечь кнопку из гнезда, поддев её тонкой отвёрткой или снять козырёк панели приборов. В контактном разъёме кнопки проверить контрольной лампой наличие питания на выводе 2 (нумерация выводов на кнопке около контактов) при включенном зажигании. При отсутствии питания устранить обрыв провода от панели приборов до кнопки. При наличие питания соедините в гнезде кнопки вывод 2 с выводом 5, при включенном зажигании, и включите указатели поворотов любого борта. Если сигнальные лампы данного борта загорят, то смените неисправную кнопку аварийной сигнализации.

Если сигнальные лампы не загорят, то, не убирая перемычки с колодки кнопки аварийной сигнализации, соедините медным проводом в гнезде реле выводы 49 и 49А, после чего проверьте питание на выводе 49А переключателя поворотов. Для этого снимаем кожух рулевой колонки и соединительный разъём с переключателя поворотов. Так же можно снять и сам переключатель, для определения номеров выводов, которые нанесены на нижнюю его часть рядом с контактными ножками. Сделать это не сложно, сжав фиксаторы с боков переключателя и вытянув его в сторону. При исправности цепи от реле до переключателя контрольная лампа начнёт гореть. Если контрольная лампа негорит, то устраните обрыв в проводе от монтажного блока до разъёма указателя поворотов.

При включении поворотов перегарает предохранитель.

Ещё одна неисправность указателей поворотов, это перегорание предохранителя при включении указателей одного из бортов. Для быстрого определения неисправности включите аварийную сигнализацию. Сигнальная лампа в цепи, которой есть короткое замыкание, гореть не будет или будет гореть в полнакала. Признаком короткого замыкания в цепи сигнальных ламп может служить жужжание реле поворотов при включении указателей. Для облегчения поиска неисправностей, когда не работают указатели поворотов ВАЗ, воспользуйтесь выкладками схем приведённые ниже.

Почему не работают поворотники на автомобиле

Итак, если указатели поворота отказали прямо в дороге, это можно определить по отсутствию щелчков, также может пропасть индикация указателя поворота на приборной панели. Еще указатели поворотов на панели могут мигать слишком часто, гореть постоянно и т.д.

В подобной ситуации может быть два варианта: не работают только поворотники или же не работает аварийка. Это нужно сразу проверить, так как если не работают указатели поворота, но аварийная световая сигнализация в порядке, в этом случае «аварийку» нужно попробовать сразу включить

Это необходимо для того, чтобы привлечь внимание других участников дорожного движения и обозначить транспортное средство, как неисправное

Далее, снизив скорость, следует убедиться в отсутствии помех и с осторожностью перестроиться, так как достоверно неизвестно, работает ли аварийка или нет (даже если после включения раздаются щелчки и моргают индикаторы поворота на панели приборов). Следующий шаг — выйти из автомобиля и убедиться в том, что аварийная сигнализация работает/не работает. Также оценивается работа самих поворотников и повторителей указателя поворота

В любом случае, лучше дополнительно выставить светоотражающий треугольник. После можно переходить непосредственно к попыткам решения проблемы

Также оценивается работа самих поворотников и повторителей указателя поворота. В любом случае, лучше дополнительно выставить светоотражающий треугольник. После можно переходить непосредственно к попыткам решения проблемы

Следующий шаг — выйти из автомобиля и убедиться в том, что аварийная сигнализация работает/не работает. Также оценивается работа самих поворотников и повторителей указателя поворота. В любом случае, лучше дополнительно выставить светоотражающий треугольник. После можно переходить непосредственно к попыткам решения проблемы.

Конечно, можно продолжить движение до ближайшей станции технического обслуживания, но в этом случае нужно быть готовым к тому, что сигналы для информирования других водителей и участников движения потребуется подавать руками, одновременно управляя автомобилем. Само собой, такой способ подойдет не всем. Еще можно воспользоваться услугой выездного ремонта, однако такой сервис может обойтись неприлично дорого.

В данной ситуации лучше попробовать устранить поломку прямо на месте. Для этого необходимо начать проверку с реле поворотников и аварийной сигнализации. Основные трудности могут быть связаны с тем, что указанное реле поворота на разных авто может находиться как под капотом, так и в салоне (в области рулевой колонки или под панелью приборов).

Чтобы точно определить место установки реле поворотов, желательно изучить мануал или воспользоваться смартфоном/планшетом (при условии подключения к сети Интернет). Обычно реле поворота стоит на рулевой колонке или в блоке предохранителей под панелью приборов.

Обратите внимание, на некоторых авто реле поворотов находится в аварийной кнопке. В любом случае, данные места расположения обусловлены тем, что водителю должно быть слышно работу реле. Также в некоторых авто может стоять зуммер для дублирования индикаторов поворотов

Также в некоторых авто может стоять зуммер для дублирования индикаторов поворотов.

Обнаружив реле, потребуется отключить от него провода. Опять же, часто реле попросту «залипает», то есть отключение и повторное отключение позволяет привести устройство в норму. Еще помогает чистка контактов. Если же это не решило проблему, тогда потребуется ремонт или замена данного элемента.

Кстати, если рассматривать ремонт реле поворотов, возможность такого ремонта будет зависеть от его типа. Например, реле поворотов ВАЗ с биметаллической пластиной простое и отличается ремонтопригодностью. Схема реле поворотов включает в себя основной элемент — биметаллическую пластину, которая интегрирована в цепь прохода тока через лампы поворотов.

Когда аварийка или повороты включены, пластина холодная, замыкает цепь сигнальных ламп. Далее, в процессе нагрева биметаллической пластины током, пластина изгибается. Изгибание приводит к тому, что контакт реле размыкается, ток не проходит и лампы выключатся.

Так вот, если лампа перегорит, напряжение выше, пластина греется медленнее и период мигания увеличится. Если же в цепи будет замыкание, лампы будут быстро мигать. Однако, несмотря на всю простоту, сегодня также активно используется комбинированное реле, которое оснащено дополнительной электронной схемой. Эти реле менее надежны и чаще выходят из строя. Эти реле обычно не ремонтируют.

Другие неисправности поворотников

Что касается других проблем, кроме реле можно выделить: перегорание ламп, причем как основных, так и повторителей поворотов, неисправность светодиодных «лент», неисправность переключателя поворотов на рулевой колонке, неисправность индикаторных ламп на панели приборов, проблемы с выключателем аварийной сигнализации, выход из строя управляющих блоков и т.д. Основные симптомы, позволяющие локализовать неисправность:

  • если аварийная сигнализация работает, но поворотники не активны, тогда высока вероятность неисправности переключателя поворотов;
  • поворотники работают, но аварийная сигнализация не включается, это может происходить по причине неисправности кнопки аварийной сигнализации;
  • поворотники и аварийка не работают — неисправность реле поворотов, плохой контакт, перегорание предохранителей и т.д.;
  • индикаторы поворотов мигают на панели чаще, чем обычно — короткое замыкание проводки или ламп поворотов;
  • индикаторы на панели приборов мигают с меньшей частотой – произошел обрыв проводки, идущей к лампам указателя поворота, перегорели сами лампы, проблемы с контактом в области установки ламп или разъемах, выход из строя светодиодов и т.п.

Не трудно догадаться, что причин также может быть много, начиная с повреждения проводки и заканчивая попаданием влаги. При этом на практике проблемным часто оказывается переключатель поворотов на рулевой колонке. Для его замены потребуется снять пластиковый кожух рулевой колонки.

Если же рассматривать лампочки и проводку, могут возникнуть сложности с тем, что данная система на многих авто также отвечает за габаритные огни. Это значит, что проводка проложена по салону, а лампы стоят на крышке багажника.

Фактически, нужно смотреть провода под порогами, а также места прохода проводки от кузова на крышку багажника. Еще необходимо осматривать проводку в разъемах фар. Обычно, если одна лампа не горит, необходимо выполнить «прозвон» лампочки и проверку контактов. Если же на авто стоят диоды, лучше их сразу менять.

Также добавим, что отдельного внимания может требовать и выключатель аварийной сигнализации. Часто бывает так, что при включении левого или правого поворота, мигают все лампы сразу. Причиной может быть как неисправный переключатель поворотов на рулевой колонке, так и выключатель аварийки.

Также в списке неполадок, при возникновении которых не горят поворотники, отмечают выход из строя блока управления. Такой блок устанавливается на современные авто отдельных марок.

Преимуществом системы является постоянный контроль, при перегорании ламп или отказах блок фиксирует ошибку и уведомляет водителя. Однако ремонт такой системы сложнее и дороже. Необходима компьютерная диагностика, расшифровка ошибки и т.д.

Еще можно выделить перегорание предохранителей системы поворотников и аварийной сигнализации. В этом случае может показаться, что достаточно заменить предохранитель. На самом деле, предохранители редко перегорают без причины, то есть все равно необходима углубленная диагностика. В противном случае поворотники могут снова отказать в самый неподходящий момент.

Распространенные неисправности аварийки

По каким причинам не работает аварийка и как решить проблему неисправности:

  1. Вышел из строя предохранитель или реле. Такая проблема является одной из наиболее распространенных, ее без проблем можно решить путем замены вышедших из строя компонентов.
  2. Проблемы в самой электроцепи. Здесь может быть все, что угодно — и короткое замыкание, и обрыв проводки, и плохой контакт, вызванный окислением. В любом случае, такая неисправность диагностируется при помощи мультиметра либо руками опытного электрика.
  3. Перестали работать лампочки поворотников. Такой вариант развития событий менее вероятен, тем не менее, исключать его нельзя.
  4. Выход из строя самой кнопки, в частности, ее механическое повреждение. Возможно, что кнопка перестала работать в результате износа пластиковых фиксаторов, установленных внутри. При неработоспособной кнопке АСС, вероятнее всего, можно будет включить, только сама клавиша будет работать некорректно. В этом случае ее надо будет снимать и менять.

Схема аварийки

Если вы столкнулись с проблемой неисправности аварийки, то перед тем, как снять кнопку и произвести ее ремонт, давайте разберемся в схеме подключения. Сама схема может отличаться в зависимости от автомобиля.

Итак, как функционирует цепь питания АСС, если она запускается от кнопки:

  1. От АКБ на блок всегда поступает напряжение.
  2. Затем, через специально отведенный предохранительный элемент ток передается на выключатель.
  3. Когда нажимается кнопка аварийки, сам выключатель соединяется с блоком. Соответственно, это приводит к тому, что ток обратно поступает на блок с предохранителями, откуда поступает на реле поворотников, в результате чего последние моргают.

Замена кнопки аварийной остановки на ВАЗ

Любой владелец автомобиля ВАЗ наверняка сталкивался с проблемами, возникающими с кнопкой аварийной остановки.

Самая главная из них – неудобное расположение штатной аварийки на рулевом кожухе, куда сложно добираться, не отвлекая взгляд.

Особенно это неудобно и даже опасно во время движения.

Нередко случаются проблемы и со встроенным фиксатором, когда при включении аварийной сигнализации её потом трудно выключить, потому что кнопка залипает. Тогда приходится полностью извлекать аварийку и поправлять фиксатор.

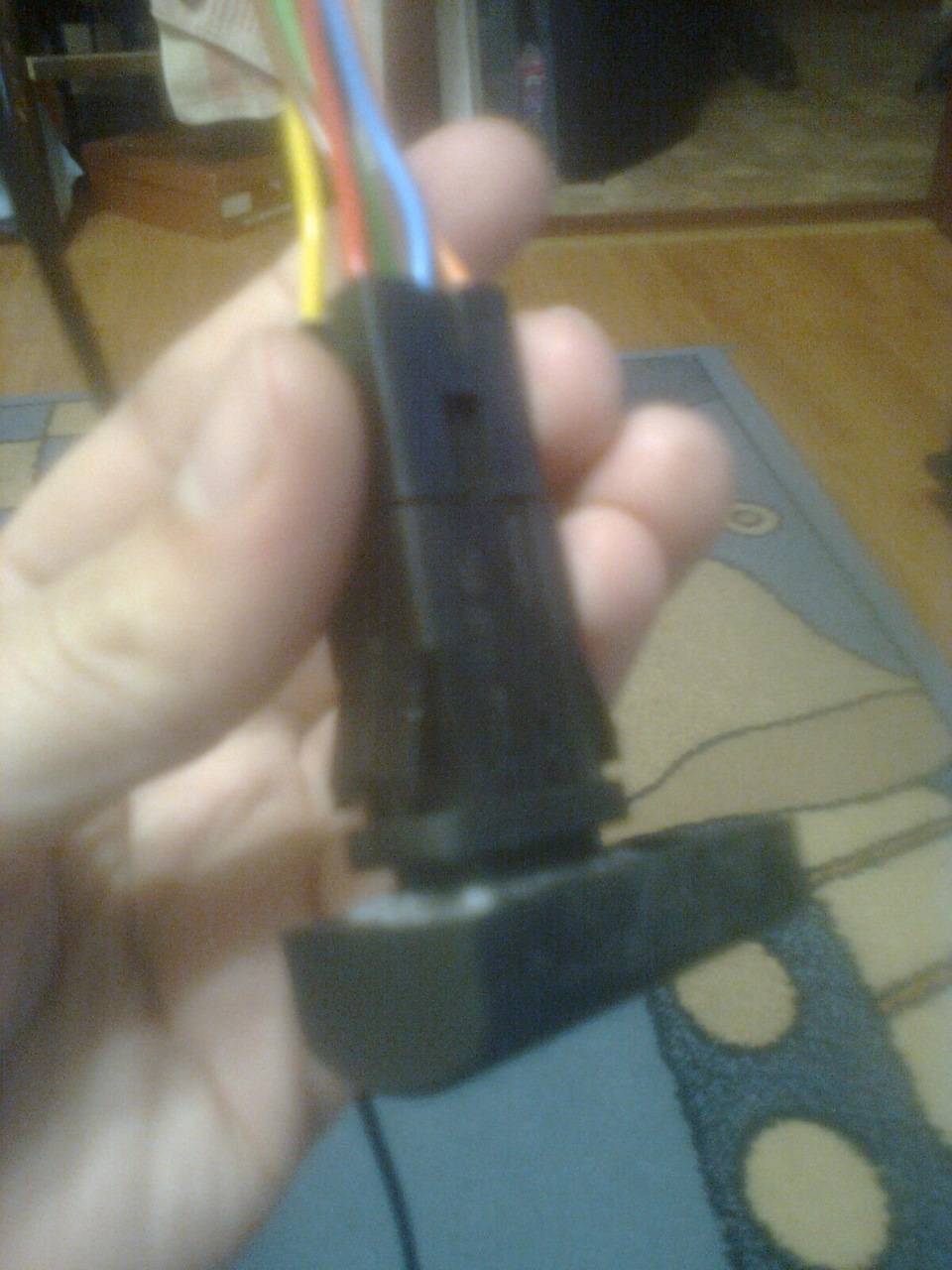

Как снять и подключить евро кнопку аварийки на ВАЗ

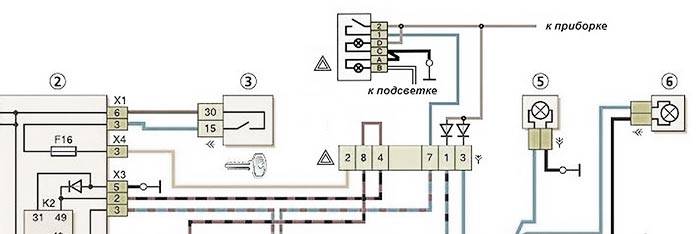

Перед тем, как приступить к установке аварийки, следует ознакомиться со схемой подключения евро кнопки на ВАЗ-2114 (2115), которую мы будем использовать в качестве примера.


Данная схема позволяет избегать применения реле и вмешательства в штатную проводку.

  • Соединённые контакты старого разъёма «1» и «3» – к выводу «2» на кнопке аварийки;
  • Вывод «2» на кнопке – к выводу «D»;
  • Контакт «7» – к контакту «1» на кнопке»;
  • Вывод «B» – к подсветке;
  • Выводы «А» и «С» – это масса;
  • Выводы «8» и «4» в колодке старого разъёма перемкнуты.

Для замены кнопки аварийки нам потребуется следующее:

  • Евро кнопка с колодкой под неё;
  • Два диода 1N4007;
  • Паяльник;
  • Флюс ЛТИ-120;
  • Отвёртка;
  • Две клеммы.

Подготовив все необходимые инструменты, переходим к замене старой аварийки на примере автомобиля ВАЗ-2114 (2115) и выключателя аварийной сигнализации 2515 996.3710-07.10 исходя из приведённой выше схемы.

  1. При помощи отвёртки разбираем рулевой кожух;
  2. Извлекаем фишку из старого выключателя и сам выключатель из кожуха;
  3. Откручиваем два винта и снимаем боковую панель со стороны водителя;
  4. Протягиваем освобождённую фишку в окошко, где обычно располагается бортовой компьютер;
  5. Разбираем старую аварийную кнопку при помощи плоской отвёртки – в ней есть два паза, поддев за которые её можно разъединить на две части;
  6. Колодку старого разъёма аварийки оставляем себе, пружину можно выкинуть – она нам больше не понадобится.
  7. Затем приступаем к подключению новых контактов и выключателя:
  8. Чтобы получилась надёжная спайка, предварительно поверхности контактов необходимо залудить кислотой ЛТИ-120;
  9. Контакты «4» и «8» фишки сразу смыкаем друг с другом, используя проводок;
  10. К этой же фишке к контактам «1» и «3» припаиваем два диода катодами к ней, а аноды смыкаем между собой;
  11. Провода нового выключателя с контакта «2» и «D» припаиваем к свободным анодам диодов;
  12. Чтобы мигал треугольный значок индикации аварийного сигнала, провод контакта «2», обозначенный на схеме как «к приборке», подводим к щитку приборов и подсоединяем к свободному контакту (не забудьте вставить в приборку лампочку, так как заводом она не предусмотрена);
  13. Припаиваем провод, идущий от контакта «1» аварийной кнопки к контакту «7» на фишке;
  14. Оставшиеся контакты подсоединяемого выключателя «А» и «B» идут на массу и подсветку соответственно. Возьмите две клеммы с проводками и припаяйте их к контактам «A» и «B». В случае необходимости это позволит убрать все новые провода, не затрагивая при этом старую проводку;
  15. Подключаем новый жгут проводов к проводке, а свободные концы контактов «A» и «B», к которым были припаяны клеммы, подводим к свободно болтающейся фишке на противотуманки.

Подключите массу и подсветку, вставьте кнопку. Всё готово!

ВИДЕО ИНСТРУКЦИЯ » alt=»»>

Это единственный побочный эффект данного подключения, однако он незначительный, ведь никто не заставляет включать аварийный сигнал при выключенном зажигании.

При этом нет необходимости использовать реле и, как уже упоминалось выше, в любой момент кнопку можно отсоединить безболезненно для заводской проводки.

Произвести замену кнопки аварийной сигнализации на ВАЗ самостоятельно сможет даже человек, который далёк от подобных схем подключения. Финансовые расходы минимальны, время на процедуру – максимум 30 минут. В конечном итоге в вашем автомобиле будет современная аварийка, расположенная в удобном месте.

Неисправности реле поворотов и способы их устранения

Реле поворотов всех типов имеют достаточно высокую надежность, однако эти компоненты не застрахованы от поломок. Обычно выход из строя данного реле делает невозможным включение указателей поворотов, либо нарушает их работу — они могут постоянно гореть, слишком быстро или слишком медленно мигать и т.д.

О поломке реле может говорить отсутствие характерных щелчков, а также неработающие лампы указателей поворотов и сигнальная лампа на приборной панели. Однако всегда имеет смысл проверить цепи питания указателей поворотов и контрольной лампы (в том числе необходимо убедиться в исправности соответствующего предохранителя). Если в проводке нет проблем и предохранитель исправный, то нужно проверить реле.

Наиболее просто оценить работу реле поворотов на тех моделях ВАЗ, в которых оно установлено вне монтажного блока. Для этого достаточно замкнуть контакты реле с помощью отвертки или иного металлического предмета, и если «поворотники» загорятся, то реле неисправно и его нужно заменить. Для проверки реле в других моделях ВАЗ необходимо снять крышку монтажного блока, извлечь реле, и замкнуть соответствующие контакты в монтажном блоке с помощью проволоки. Но иногда проще сразу поставить новое реле — результат такой проверки будет более надежным.

Реле поворотов относится к деталям, не подлежащим ремонту — при неисправности это реле просто заменяется новым. Сегодня цена реле поворотов ВАЗ очень доступна, поэтому многие водители берут их «впрок», и в дальнейшем проблем с ремонтом и поиском данного компонента не возникает.

Трудно найти ребенка, которому не нравились бы активные игры на улице, и каждый ребенок с самого мечтает об одной вещи — велосипеде. Выбор детских велосипедов — ответственная задача, от решения которой зависит радость и здоровье ребенка. Типы, особенности и выбор детского велосипеда — тема этой статьи.

Теплое время года, особенно весна и лето — это сезон велосипедов, прогулок на природе и семейного отдыха. Но велосипед будет комфортным и принесет удовольствие только в том случае, если он подобран правильно. О выборе и особенностях покупки велосипеда для взрослых (мужчин и женщин) читайте в статье.

Шведский инструмент Husqvarna известен во всем мире, он является символом настоящего качества и надежности. Среди прочего под этим брендом выпускаются и бензопилы — все о пилах Husqvarna, их актуальном модельном ряду, особенностях и характеристиках, а также о вопросе выбора читайте в данной статье.

Отопители и предпусковые подогреватели немецкой компании Eberspächer — известные во всем мире устройства, повышающие комфорт и безопасность зимней эксплуатации техники. О продукции данного бренда, ее типах и основных характеристиках, а также о подборе отопителей и подогревателей — читайте в статье.

Многие взрослые не любят зиму, считая ее холодным, депрессивным временем года. Однако дети совсем другого мнения. Для них зима — это возможность поваляться в снегу, покататься на горках, т.е. весело провести время. И одним из лучших помощников для детей в их нескучном времяпровождении — это, например, всевозможные санки. Ассортимент рынка детских санок очень обширен. Рассмотрим некоторые виды из них.

Указатели поворота ваз 2112 (левые или правые) включаются подрулевым переключателем.

Режим аварийной сигнализации (мигают все указатели поворота ваз 2110) включается при нажатии на соответствующую кнопку. Мигание ламп в этом режиме обеспечивается реле-прерывателем К3 типа 493.3747 в монтажном блоке.

При перегорании одной из ламп указателя поворота частота мигания оставшихся ламп и контрольной лампы удваивается. В нормальном режиме частота мигания должна составлять 90±30 циклов в минуту при температуре окружающего воздуха от –40 до +65°С и напряжении от 10,8 до 15 В.

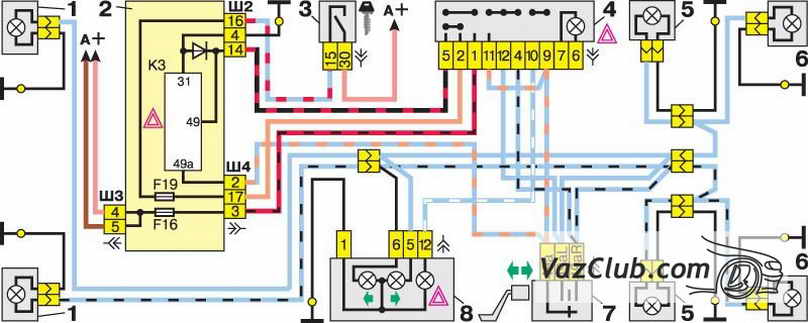

  • Схема включения указателей поворота и аварийной сигнализаци
  • 1 —- лампы указателей поворота в блок-фарах
  • 2 —- монтажный блок
  • 3 —- выключатель зажигания ваз 2111
  • 4 —- выключатель аварийной сигнализации
  • 5 —- боковые указатели поворота
  • 6 —- лампы указателей поворота в наружных задних фонарях
  • 7 —- переключатель указателей поворота
  • 8 —- комбинация приборов с контрольными лампами указателей поворота и аварийной сигнализации
  • К3 —- реле-прерыватель указателей поворота и аварийной сигнализации
  • А —- к источникам питания

Как заменить на приборной панели лампы подсветки

  • Руль опускается в нижнее положение.
  • Откручиваются два верхних шурупа, декоративная накладка вытаскивается.
  • Откручиваются три шурупа фиксации приборной панели.

Как снять щиток приборов на ВАЗ 2110, 2111, 2112 и замена лампочек

Видео управление по замене щитка устройств на ВАЗ 2110-2112 своими руками. Также рассмотрен пример по замене.

Замена лампочек в приборной панели ВАЗ 2110 12

Поддержите лайком, оставляйте свои комменты, сделаем чисто пацанский контент. Следующее видео будет про.

Совет: Трос спидометра мешает вытащить приборку. Для его отключения он сначала отстегивается от коробки, оттягиваеся в сторону стопорное кольцо и сдергивается вверх фишка тросика, который затем проталкивается в кабину. На себя вытягивается часть приборки, а тросик удобно отстегивается от спидометра.

  • Тросик остается на месте, приборка вытаскивается, все электрические разъемы отключаются.
  • Патрон проворачивается против движения часовой стрелки и вынимается вместе с лампой. Лампочки бесцокольные.
  • После того как выполнена замена лампочек в панели приборов ВАЗ 2110, сборка узла выполняется в обратной последовательности.

Как заменить лампочки подсветки центральной консоли

При эксплуатации автомобиля из строя могут выйти лампы расположенные на центральной консоли автомобиля ВАЗ 2110. В этом случае замена лампочек на панели приборов ВАЗ 2110 выполняется несложно своими руками. Цена работ небольшая.

Для этого понадобятся:

Инструкция проведения работ:

  • Отсоединяется«минусовая» клеммы от аккумуляторной батареи и от привода на КП троса спидометра.
  • Вытаскивается переключатель наружного освещения. Для этого элемент нужно поддеть плоской отверткой.

Отсоединяется разъем от переключателя и проталкивается вовнутрь накладки приборной панели.

Замена лампочки приборной панели ВАЗ 2110 для ее подсветки производится сжатием отверткой усика патрона, который затем вынимается из переключателя. Лампа вытаскивается из патрона и меняется на новую.
Поддевается с помощью плоской отвертки выключатель аварийной сигнализации, который затем вытаскивается. Разъем отсоединяется от выключателя и проталкивается внутрь накладки панели.
Откручиваются два самореза крестообразной отверткой, которые фиксируют накладку консоли приборной панели и накладка снимается. Вытаскиваются нагревательный элемент и пепельница из гнезда.
Из гнезда вытаскивается автомагнитола. Отжимаются отверткой пружинные скобы фиксации панели к накладке, и щиток тянется на себя.

Отверткой освобождаются два пластиковых усика от нижней фиксации щитка к приборной панели. Щиток приподнимается, отжимается третья пружинная скоба его крепления.

Снятие панели на центральной консоли

  • Отсоединяются разъемы для подключения прикуривателя(см.Ваз 2110: замена прикуривателя своими силами), подсветки для него, лампы для выключателя аварийки. Снимается щиток приборной панели.
  • Замена лампочки панели приборов ВАЗ 2110 для подсветки выключателя аварийки с щитка приборной панели производится после вытаскивания ее с патроном. Для этого их поворачивают в держателе.
  • Усики держателя патрона сжимаются, элемент снимается с прикуривателя. Лепестки прикуривателя сжимаются, деталь выдвигается наружу, лампочка вынимается из накладки приборной панели и при необходимости меняется.
  • Откручиваются крестообразной отверткой два самореза, фиксирующие комбинации приборов на панели. Комбинация приборов отводится в сторону.

Откручивается от датчика скорости накидная гайка троса спидометра. Трос отсоединяется от спидометра, затем снимается и выводится через отверстие в панели переда.
Отсоединяются разъемы, снимается комбинация приборов. Чтобы заменить лампочки панели приборов ВАЗ 2110 патрон нужно развернуть против движения часовой стрелки, и комбинацию приборов извлечь из устройства.

Ставятся новые лампы. Сборка и установка комбинации производится в обратной последовательности.

Подключается аккумулятор.
Проверяется работа лампочек на панели для приборов.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
