Меняем стартер на Рено Логан своими руками: типичные ошибки и совместимость

Двигатель Рено Логан, характеристики двигателей Renault Logan

Двигатель Рено Логан сегодня определяет не только общую цену бюджетного автомобиля, но и расход топлива, динамику бюджетного седана. Сейчас подробно расскажем о двигателях Logan первого и второго поколения автомобиля

Особе внимание обратим на двигатели для российского рынка, а так же немного поговорим и о версиях силовых агрегатов, которые предлагаются на других рынках

Итак, первое поколение Renault Logan появилось в нашей стране в 2005 году с двумя бензиновыми двигателями имеющими 8-клапанный механизм газораспределения и ремень в приводе ГРМ. Это двигатели 1.4 MPi и 1.6 MPi. Сами двигатели являлись ближайшими родственниками, поскольку конструктивно были схожи, разница была лишь в рабочем объеме.

Система питания, это распределенный впрыск топлива (нормы токсичности Евро-2). Мощность мотора объемом 1.4 литра составляла 75 л.с., двигатель 1.6 при Евро-2 выдавал до 87 л.с. Однако при увеличении экологического стандарта до Евро-4 мощность снизилась до 82-83 лошадиных сил. Двигатель 1.4 MPi имел заводской индекс K7J более мощная модель двигателя Логана 1.6 литра получила индекс K7M.

Комплектация
Технические характеристики

Технические характеристики

Кузов
Тип кузова	седан
Количество мест	5
Количество дверей	4
Трансмиссия
Привод	передний
Коробка передач	механическая
Количество передач	5
Двигатель
Объем	1,6 (1598 см 3 )
Тип двигателя	бензиновый
Расположение двигателя	спереди поперечно
Тип впрыска	распределенный впрыск
Количество цилиндров	4
Клапанов на цилиндр	2
Номинальная мощность	62 кВт / 84 л.с. (при 5500 об./мин.)
Макс. крутящий момент	124 Нм (при 3000 об./мин. )
Газораспределительный механизм	DOHC
Расположение цилиндров	рядный
Диаметр цилиндра	79 мм
Ход поршня	80 мм
Степень сжатия	9.5
Колеса
Передняя шина	185 / 65 / R15
Задняя шина	185 / 65 / R15
Запасное колесо	полноразмерное
Передние диски	15″
Задние диски	15″
Габариты
Высота (мм)	1534
Длина (мм)	4288
Ширина (мм)	1740
Клиренс (мм)	155
Колесная база (мм)	2630
Колея передних колес (мм)	1481
Колея задних колес (мм)	1470
Диаметр разворота (метров)	10,5
Объем багажника минимальный (литров)	510
Объем багажника максимальный (литров)	510
Масса
Снаряженная маса (кг)	980
Полная разрешенная масса (кг)	1540
Динамические характеристики
Коэффициент аэродинамического сопротивления	0,36
Максимальная скорость	175
Время разгона до 100 км/ч	11,5
Расход топлива
Городский цикл (л/100 км)	10
Загородный цикл	5,9
Смешаный цикл	7,3
Вместимость топливного бака	50
Рекомендуемый тип топлива	Аи-95
Цена	402 000 руб.

Цены, указанные на данную комплектацию, предоставлены официальными источниками и являются рекомендованными розничными ценами. Данные цены не учитывают специальные предложения непосредственно продавцов (льготы по оплате, страховке и т. п.).

Сейчас читают: Электросхемы — Renault Logan / Рено Логан

Базовая комплектация может отличаться от предлагаемых дилером по наличию дополнительных опций и цене.

Производитель / модель	Цена, руб.
Lifan Breez Sedan 1.3 MPI (65 кВт/89 л.с.) 4×2 МКПП BX	334 900
Renault Logan 1.4 (55 кВт/75 л.с.) МКПП Authentique	349 000
FAW V5 1.5 (75 кВт/102 л.с.) МКПП Comfort	412 000
Citroen C-Elysee 1.2 VTi (53 кВт/72 л.с.) МКПП Dynamique	455 900
Peugeot 301 1.2 VTi (53 кВт/72 л.с.) МКПП Access	455 900

При поиске аналогов используется схожесть следующих параметров:

тип кузова,
тип привода,
тип коробки передач,
объём двигателя,
мощность двигателя,
габариты автомобиля,
вес автомобиля.

Данный агрегат имеет заводской индекс K7J, является бензиновым и первым в линейке Рено Логан. Остальные силовые агрегаты объемом 1.6 литра являются лишь дальнейшим усовершенствованием конструкции этого двигателя с помощью увеличения хода поршня и объема двигателя. Этот агрегат производится в Румынии на заводе Dacia и является логическим продолжением, по своему устройству, линейки моторов французского производителя 80-х годов. По своей конструкции он является классическим двигателем для своего сегмента:

силовой агрегат имеет 4 цилиндра и 8 клапанов, то есть по 2 клапана на цилиндр, расположение цилиндров вертикальное, рядное;
привод ГРМ осуществляется от зубчатого ремня.

Заявленный ресурс агрегата составляет 200 000 километров, однако многим автолюбителям с легкостью удавалось преодолеть данную отметку. Известны случаи достижения пробега в 400 000 километров без проведения капитального ремонта.

Всему виной крутящий момент мощностью всего в 115 ньютон-метров, ввиду достаточно архаичного устройства агрегата 1.4. Однако невысокая динамика компенсируется умеренным расходом топлива для данной модификации и своих лет выпуска и хорошими показателями надежности и ресурса двигателя.

Как снять и установить новый стартер

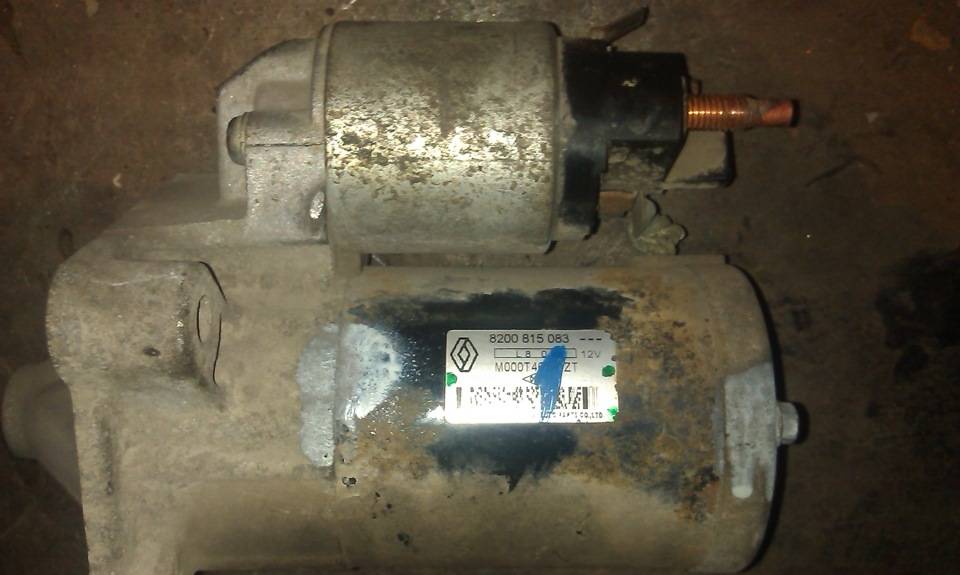

Одним из популярных моторов, устанавливаемых на линейку моделей компании Рено, является восьмиклапанный мотор объемом 1.4 и 1.6 литров (K7J, K7M) . Именно на его примере и следует показать, как производится замена стартёра Рено Логан.

Перед началом следует скинуть минусовую клемму с аккумуляторной батареи.

Далее потребуется приподнять машину с помощью подъёмника. Если такое оборудование отсутствует, можно отогнать авто на эстакаду или яму.

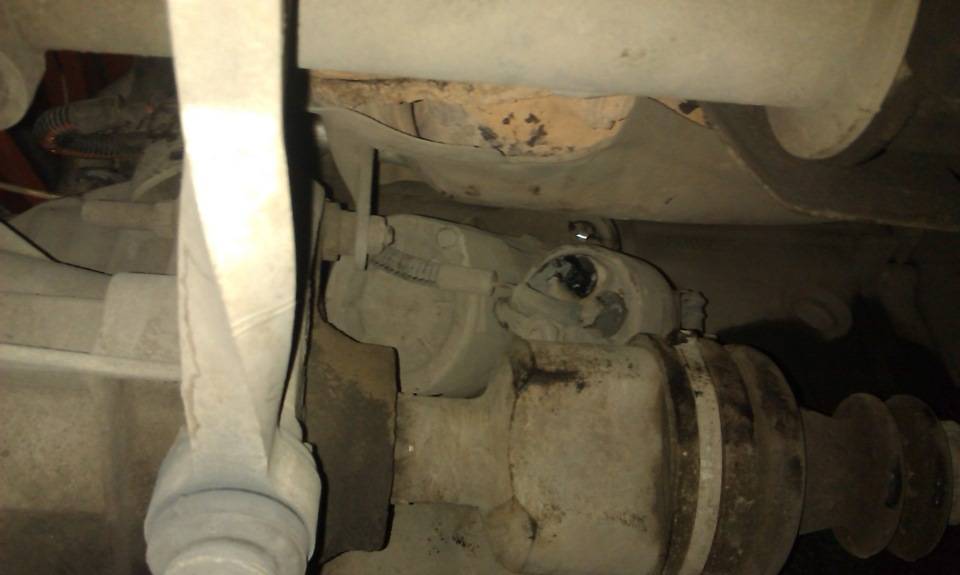

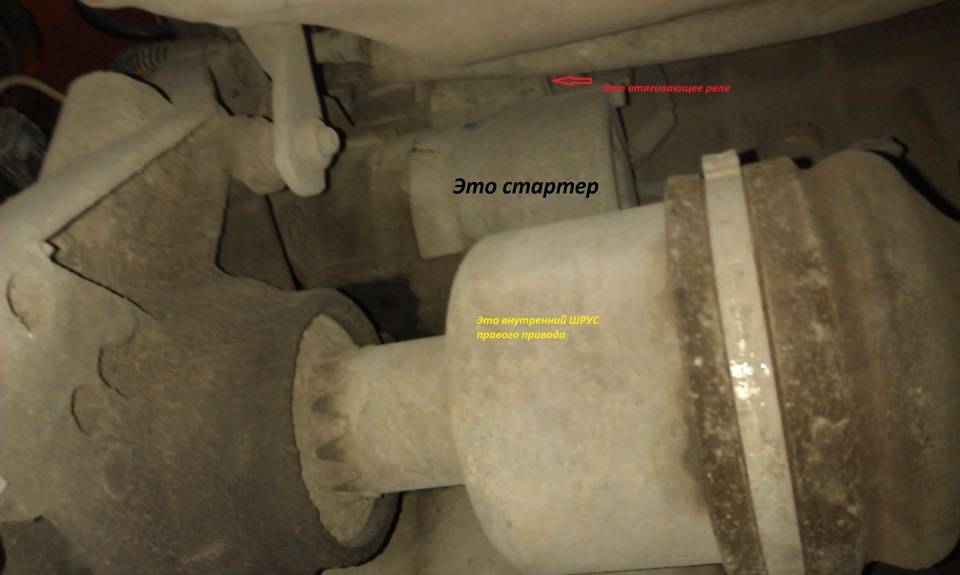

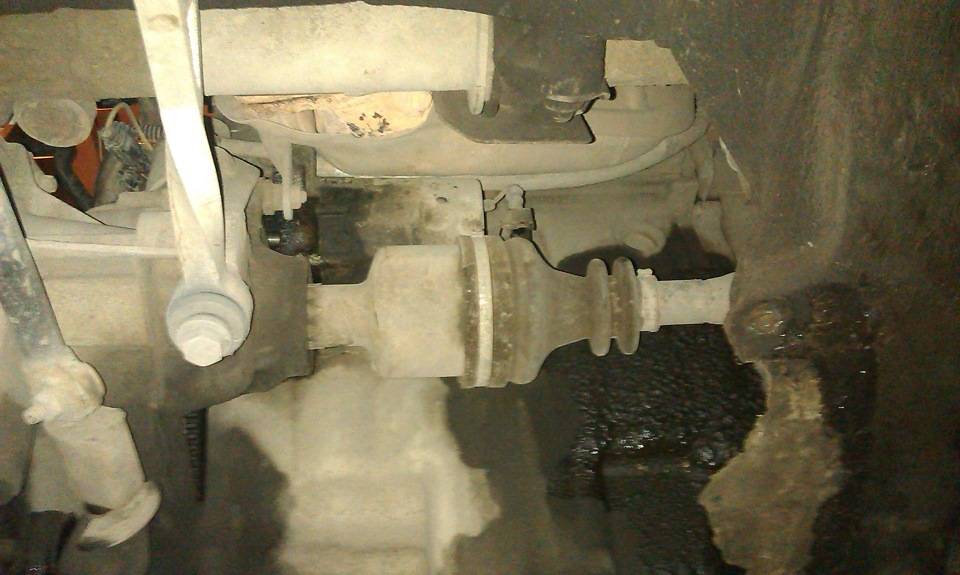

Непосредственно снятие стартера Рено Логан начинается с поиска места его крепления к коробке передач и задней части двигателя. Стартер на Рено Логан находится возле маховика мотора. Соединяются детали тремя болтами.

Перед откручиванием стартера от коробки стоит снять управляющий и силовой плюсовой провода. Первый крепится гайкой на 8, второй на 10. Перед откручиванием гайки зачищаем резьбовую часть щёткой. Эти детали убираются в сторону, и освобождается больше пространства для работы.

Чтобы снять стартер на Рено Логан, снять придётся и перегородку, усиливающую пластиковый впускной коллектор.

Освободив пространство, занятое планкой, будет удобно заниматься непосредственно снятием стартера. Закреплена планка с помощью гайки на 16 и болта, зафиксирована на блоке.

Снимать старый стартер Логан удобнее сверху, потому что там проще найти доступ к болтам крепления. Машину опускаем на колёса и начинаем откручивать болты.

Для наилучшего доступа стоит отвести в сторону рычаг переключения.

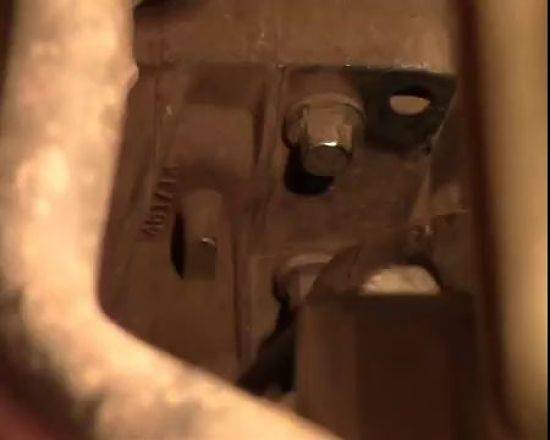

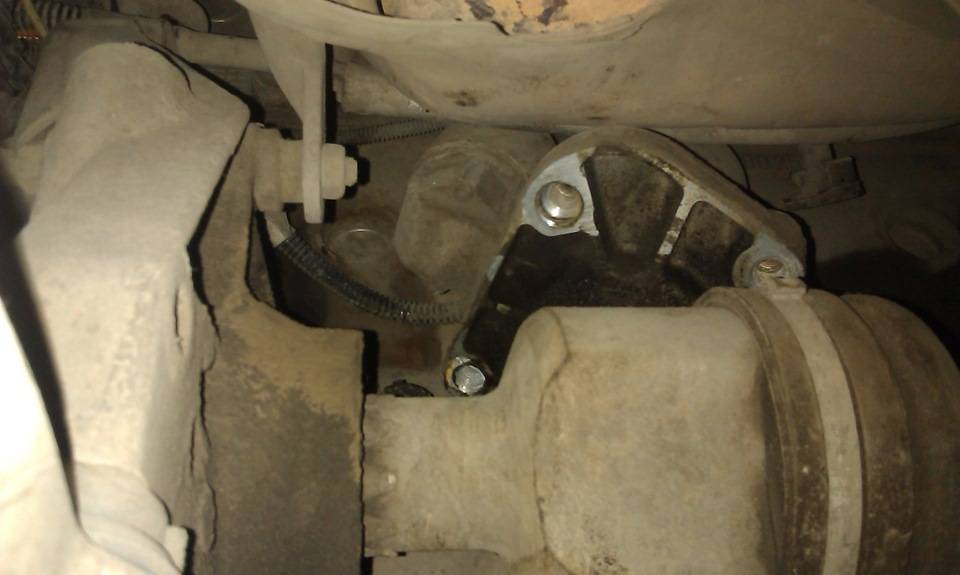

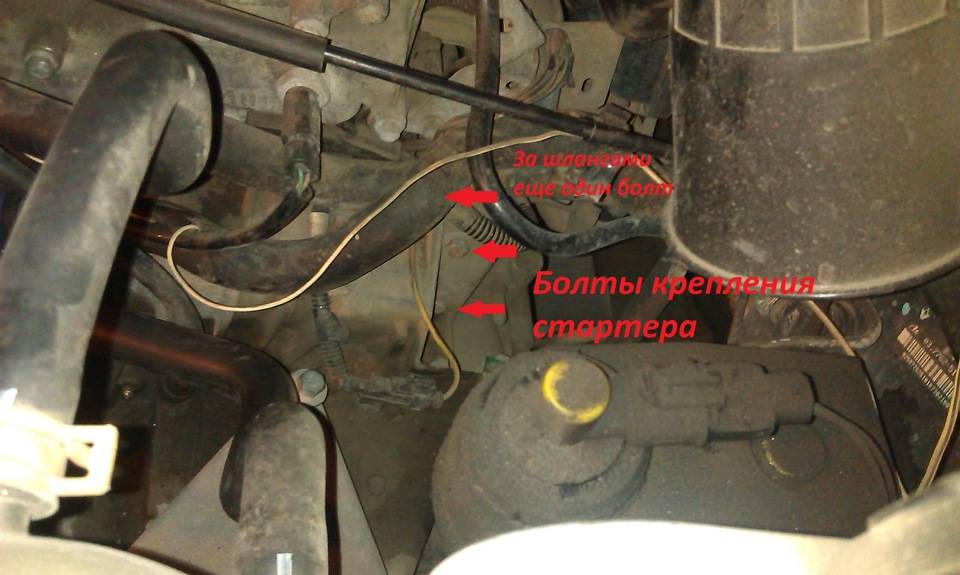

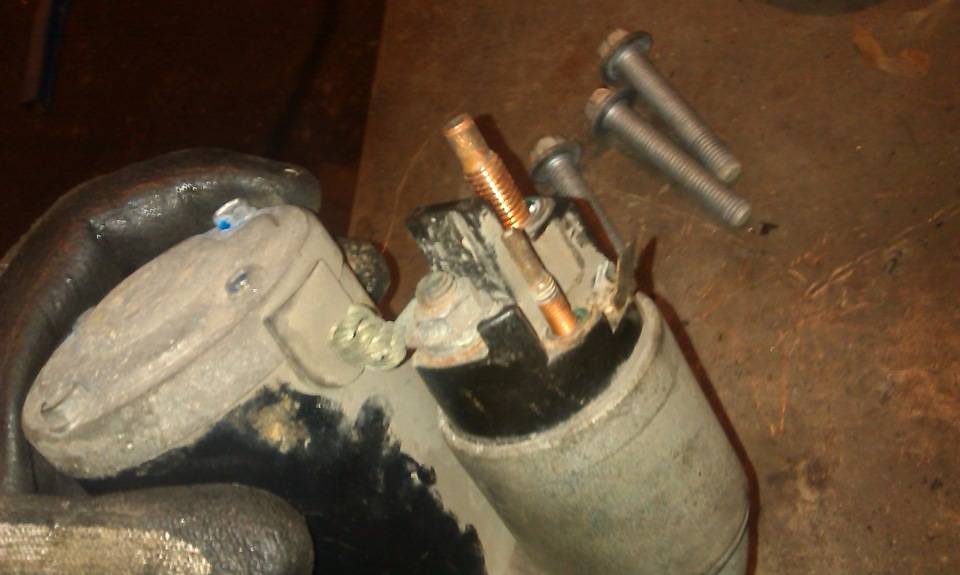

Как было отмечено ранее, крепление стартера идёт на трёх болтах. Два из них располагаются один под одним, а третий элемент крепежа находится немного в стороне двигателя. Третий болт откручивается в первую очередь.

Зачастую для крепления стартера Рено Логан используются болты на 13. Перед откручиванием стартера можно снять кулису коробки от рычага. Для этого достаточно ослабить гайку и стянуть трубу.

Рычаг отводится в сторону, и перед владельцем или мастером откроется доступ к элементам крепления стартера.

При обратной сборке не спутайте отверстия. Можно заранее наживить болт.

Как только крепёж снят, можно демонтировать старый стартер. Многие автовладельцы переживают, что при снятых болтах стартер не сможет держаться и упадёт. Это не так, потому что деталь удерживается на месте при помощи втулки.

Для снятия стартера его придётся хорошенько раскачать по сторонам

Здесь важно не переборщить, потому что втулка расположена на коробке и после снятия стартера должна оставаться на своём месте

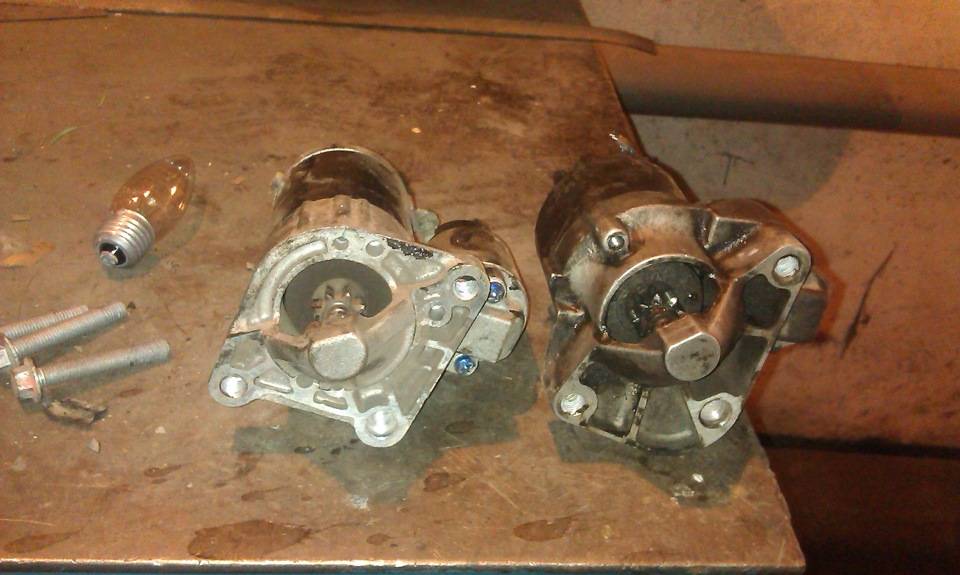

Установка нового стартера проводится в обратной последовательности. Даже опытные автовладельцы могут столкнуться с проблемой наживления стартера на втулку. Связана она с возникновением хода детали. Здесь лучше воспользоваться помощью второго человека.

Ещё кое-что полезное для Вас:

При наживлении элементов крепежа первым идёт болт, расположенный самым верхним.

Оставшиеся два можно насаживать в любом порядке, не забывая вращать стартер для выбора люфта.

Полезные советы

Для очистки гаек и болтов применяют только щетки и тряпки. Лучше отказаться от использования жидкости ВД-40. Она не проводит ток и плохо совмещается с медью. Если без специальной очистки все же не обойтись, лучше приобрести химический аэрозоль для очистки медных деталей.

Из подручных средств для чистки используют бензин и этиловый спирт, смешав их в пропорции 1:1. Также хорошо удаляет грязь и сор обычный ластик. В процессе замены стартера лучше иметь помощника. Вдвоем намного проще снять и наживить крепления, а также демонтировать стартер, избежав выскакивания втулки.

Первым при снятии стартера лучше откручивать болт, расположенный в стороне от двигателя. После того, как болты выкручены, стартер не нужно придерживать. От падения его защищает втулка.

Renault LoganРемонт автомобиляЭлектрооборудование > Снятие и разборка стартера Рено Логан Стартер снимаем для его ремонта или замены, а также при демонтаже двигателя и коробки передач. Отсоединяем клемму провода от «минусового» вывода аккумуляторной батареи. Снимаем защиту силового агрегата (см. «Снятие защиты силового агрегата»). Снизу автомобиля… …накидным ключом или головкой «на 8» отворачиваем гайку крепления наконечника провода к управляющему выводу тягового реле… …и снимаем наконечник провода с вывода реле.

Накидным ключом «на 13» отворачиваем гайку крепления наконечника провода, соединенного с «плюсовым» выводом аккумуляторной батареи… …и снимаем наконечник провода с контактного болта реле.

В моторном отсеке……головкой «на 13» отворачиваем три болта крепления стартера к картеру сцепления (для наглядности показано на снятом двигателе). Вынимаем стартер вниз. Для снятия тягового реле стартера……головкой «на 13» отворачиваем гайку крепления наконечника провода щеточного узла к контактному болту тягового реле… …и снимаем наконечник провода с контактного болта.

Крестообразной отверткой отворачиваем два винта крепления тягового реле… …и снимаем тяговое реле. Снимаем якорь тягового реле. Для замены привода стартера……головкой или ключом «на 8» отворачиваем два стяжных болта. Снимаем опору и уплотнитель рычага привода. Снимаем переднюю крышку стартера. Снимаем рычаг привода. Оправкой (можно использовать высокую двенадцатигранную головку «на 12») спрессовываем ограничительное кольцо хода шестерни привода. Поддев отверткой… …вынимаем из канавки вала якоря стопорное кольцо. Снимаем с вала якоря ограничительное кольцо… …и привод в сборе. Винтообразные шлицы на вале не должны иметь забоин и заусенцев. Муф та свободного хода должна легко перемещаться на вале в осевом направлении.

Для оценки исправности муфты свободного хода……проворачиваем шестерню привода, удерживая муфту за наружную обойму. Шестерня должна вращаться только в одном направлении. Зубья шестерни не должны иметь повреждений. В противном случае заменяем привод в сборе.

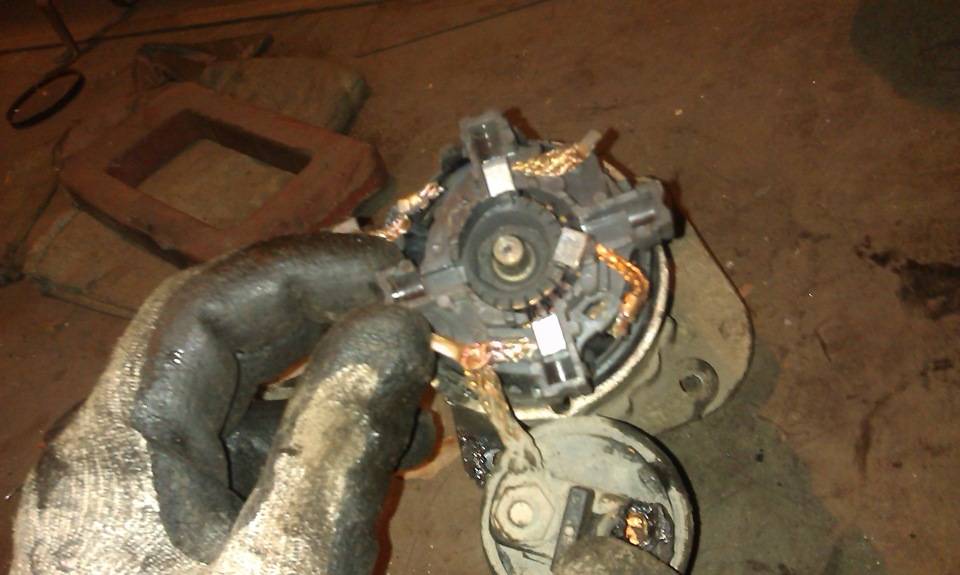

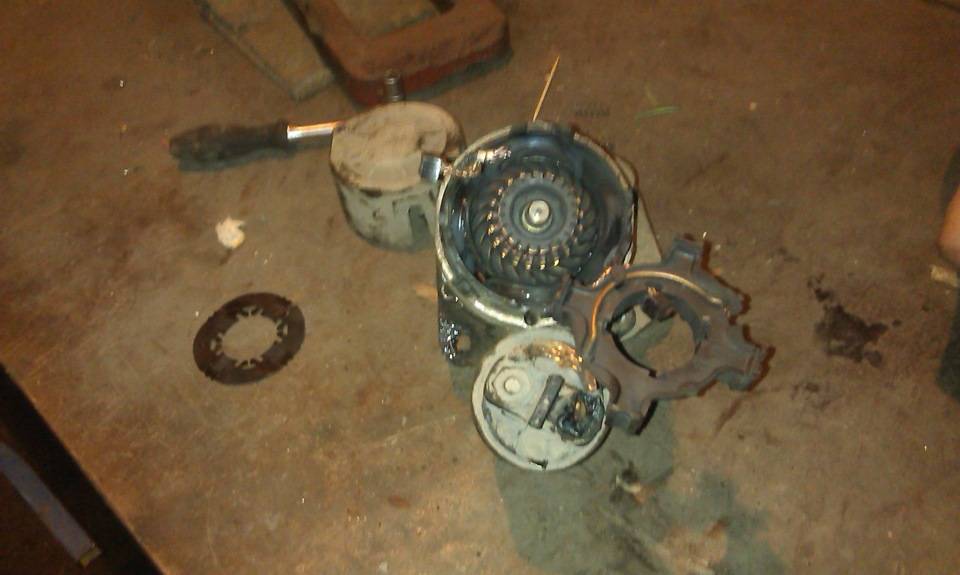

Для замены щеточного узла……крестообразной отверткой отворачиваем два винта крепления крышки… …и снимаем крышку стартера. Вынимаем щеточный узел, при этом из его направляющих могут выскочить щетки и пружины. Вынимаем якорь из статора. Собираем и устанавливаем стартер в обратной последовательности.

Перед установкой щеточного узла на коллектор якоря……утапливаем щетки в направляющие и вставляем в центральное отверстие щеточного узла оправку. В качестве оправки можно использовать высокую инструментальную голов ку, наружный диаметр которой равен или несколько больше наружного диаметра коллектора якоря.

Прижав оправку к коллектору, сдвигаем с нее щеточный узел на коллектор. Ограничительное кольцо хода шестерни привода надеваем на стопорное кольцо при помощи раздвижных пассатижей.
