Как снять замок зажигания на ВАЗ- 2110: фото и видео, схема

Замена контактной группы замка зажигания на ВАЗ 2110 и 2112. Когда нужно завестись с первого раза »

Замена контактной группы замка зажигания на ВАЗ 2110 и 2112. Когда нужно завестись с первого раза

Как правило, замена контактной группы замка зажигания на ВАЗ 2110 и 2112 является самой распространенной поломкой этого узла. Проблема обычно проявляется постепенно, поэтому у водителя имеется возможность морально и материально подготовиться к ремонту. Если вы выявили такую неисправность, то имеет смысл ее устранить в максимально короткие сроки. Конечно, на безопасность поездки это не влияет. Можно легко обойтись замыканием соответствующих разъемов проводками, но это как минимум неудобно. Вдобавок, вы значительно упростите угон вашего автомобиля. Именно по этим причинам, не рекомендуется эксплуатировать автомобиль с неисправным замком.

Причины неисправности

Замена контактной группы замка зажигания на ВАЗ 2110 и 2112

, производится в случае ее неисправности. Как и любую проблему, поломку лучше избежать. Для этого следует знать, что к ней приводит.

Часто, контактная группа просто окисляется. Поэтому, просто необходимо раз в год сдергивать с замка разъем, и обрабатывать его специальной смазкой

Это позволит отодвинуть проблемы с этой важной деталью

Чаще всего, происходит выгорание контактной группы. Бывает, что это происходит в связи с длительным сроком эксплуатации. Средний срок службы элемента около 3 лет. Если отказ происходит чаще, нужно искать причину. Происходит такая поломка по причине слишком высокой нагрузки на конкретный контакт. Для начала определяем, что подключено через этот контакт. После чего, ищем свои доработки. Наиболее частой причиной являются слишком мощные динамики, противотуманные фары. Но, на самом деле проблема может быть везде. Проверяйте все доработки на предмет превышения мощности.

Проверка

. Для диагностики контактной группы вам потребуется . Для этого, включите прибор в режим омметра. Замеряйте сопротивление на контактах при разных положениях ключа. На выбранных контактах исправного замка должно быть сопротивление чуть больше нуля. Если оно стремиться к бесконечности, то контакт (а соответственно и замок) неисправен. Определив, что включается через сгоревший контакт, нужно проверить соответствующие цепи.

Замена контактной группы

Чтобы проверить или поменять эту деталь, придется снять замок. Перед этой работой обязательно отключите аккумулятор. Работать вы будете с электрооборудованием, случайное короткое замыкание не пойдет на пользу вашему автомобилю. Производится работа в следующем порядке:

Снимите кожух с рулевой колонки. Для этого, вам потребуется крестовая отвертка;

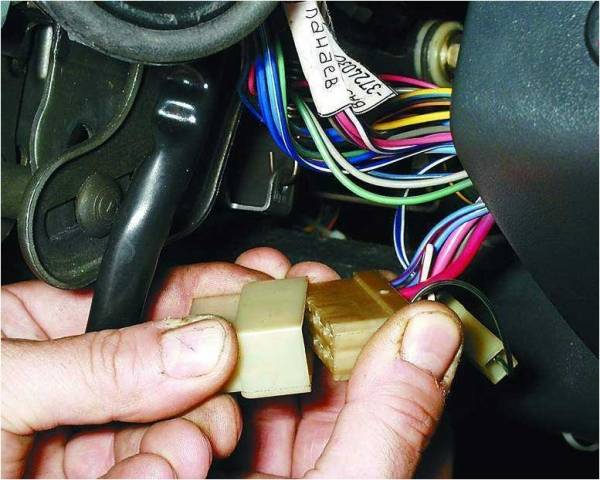

Отсоедините разъем с проводами от замка зажигания;

Следующим этапом будет снятие самого замка. Тут возникает некоторая трудность, в целях безопасности производитель сделал головки болтов, крепящих замок, отламывающимися. Поэтому, просто так открутить их не получиться. Для этого берем тоненькое зубильце и, надставляя его в сторону откручивания, срываем болтики с места. Далее можно выкрутить их с помощью простых пассатижей;

Снимаем с рулевой колонки скобу крепления и сам замок.

Теперь можно производить ремонт этой детали. Замена контактной делается следующим образом:

Разжимаем фиксаторы с помощью отвертки;

Извлекаем контактную группу.

Причины замены

Произвести замену всего замка или только контактной группы нужно в зависимости от характера поломки и сложившейся с вашим автомобилем ситуации. Потому рассмотрим варианты, когда замена может все же потребоваться.

Причина замены	Ваши действия
Была попытка угона, в результате которой цельность замка была нарушена	В этом случае можно заменить только контактную группу и личинку, поскольку сам замок скорее всего цел. Меньшие затраты и необходимая эффективность ремонта. Хотя специалисты советуют приобрести сразу новый замок и поставить его
Были утеряны ключи, запасной отсутствует	Пытаться отыскать мастера, который выточит вам точно такой же ключ, как был ранее, нет смысла. Придется приобретать замок и устанавливать его на свой автомобиль
Проблемы с контактами или контактной группой	Проверить, действительно ли проблема в этом, не сложно. Выключите аккумулятор, отсоединив минусовую клемму, затем снимите кожух под рулевой колонкой, и проверьте провода на наличие сопротивления. Переключайте поочередно ключ в положения 1,2 и 3, замеряя при этом сопротивления. Если омметр показывает «ноль», тогда с замком действительно проблемы и требуется замена
Появилось желание усовершенствовать замок	Часто автовладельцы меняют стандартный ЗЗ на более современный, оснащенный подсветкой. Он стоит не дорого, зато им удобно пользоваться в темное время суток. Не приходится нащупывать гнездо для ключа

При проверке контактной группы обязательно отключайте минусовую клемму с аккумулятора, иначе произойдет короткое замыкание, и менять придется далеко не только ЗЗ.

Распиновка на фото

Схема и распиновка

Первым делом познакомьтесь со схемой замка, схемой подключения проводов, что позволит лучше понять особенности распиновки ЗЗ.

Как вы видите, распиновка включается в себя 8 элементов. Что каждый из них означает, и за какие функции отвечает? Будем разбираться.

Питание микровыключателя датчика вставленного ключа (+12Вольт).
Питание на массу при открывании дверей со стороны водителя.
Источник питания, подающий ток на стартер (+12Вольт, 50 контакт на схеме).
Источник на +12Вольт. Активируется после включения зажигания. Питание дополнительное оборудование, такое как видеорегистраторы, часы и пр. (контакт 15 на схеме).
Источник на +12 Вольт. Срабатывает при вставленном ключе. Идет на 5 контакт.
Источник питания +12Вольт. Активируется подсветка личинки ЗЗ.
Источник на +12Вольт от аккумулятора (на схеме контакт 30).
Не активен.

Проводка

Замена замка зажигания на авто ВАЗ

Для выполнения ремонтных работ по замене замка зажигания ваз нам потребуются: отвертка, тестер и тонкое шило. При наличие всего необходимого можно приступать к ремонту. На всех классических автомобилях ВАЗ замок зажигания расположен снизу, слева на рулевой колонке. Для замены необходимо:

Отключить аккумуляторную батарею
Снять пластмассовый кожух, предварительно открутив винты его крепления.
Затем откручиваем два винта крепления замка зажигания к кронштейну.
Вставляем ключ и устанавливаем его в положение 0, чтобы отключить противоугонное устройство.
Вставляем шило в отверстие в кронштейне и нажимаем фиксатор. После чего вынимаем сам замок.
После снятия, рекомендуется пометить провода контактов, чтобы при следующем подключении ничего не перепутать.

Снятие замка зажигания на ВАЗ-2106 начинается с разборки кожуха рулевой колонки. Откручиваем пять болтов, и снимаем его половинки. Перед тем, как приступить к разборке электрической части замка, очень кстати отключить аккумулятор, сняв минусовую клемму или отвернув болт выключателя. После этого вынимаем пружинное стопорное кольцо из задней части корпуса замка и вынимаем контактную группу. Отводим ее в сторону, чтобы не мешалась, и начинаем снимать сам замок.

Он крепится в кронштейне рулевого вала двумя болтиками, после откручивания которых, ничего не происходит. Бесполезно пытаться вытащить замок из гнезда, если не знать о специальном стопоре. Он находится на корпусе замка под кронштейном. Этот стопор вдавливаем в замок тонкой отверткой через маленькое отверстие в кронштейне. Дальше, по всем инструкциям, замок должен свободно вытаскиваться, однако это не получается.

Преградой, которая нигде не описана, становится противоугонный стержень. Он хоть и находится в «отключенном» состоянии, все равно цепляется за рулевой вал. Чтобы вытащить замок, приходится совершать манипуляции с ключом. В разных положениях личинки замка, противоугонка тоже двигается и максимально утапливается, когда ключ находится в положении «Стартер». Через несколько минут замок удается вытащить из кронштейна.

Вот здесь самое время написать, что сборку узла следует проводить в порядке, обратном снятию. И в целом, это будет верно. Сначала нужно вставить новый замок в кронштейн, утопив фиксатор и держа ключ в стартерном положении, закрутить крепежные болтики, затем подключить провода

Этому нужно уделить особое внимание, потому что неправильно подключенная контактная группа может вывести из строя стартер или систему зажигания. Провода со старой группы на новую перецепляем по одному, сверяя номера на контактах. После этого собираем кожух рулевой колонки

После этого собираем кожух рулевой колонки.

Прежде всего необходимо избавиться от декоративного кожуха вала рулевого управления, выверните винты крепления и снимите его. Подобные действия мы выполняли при замене вала рулевого управления.

После снятия декоративного кожуха, отверните два винта крепления замка зажигания к корпусу, затем вставьте в замок ключ и включите положение «0» при котором выключается противоугонное устройство. Через отверстие в кронштейне, нажмите тонким шилом на фиксатор замка и выньте замок зажигания из посадочного гнезда. На этом ремонтные работы по снятию замка зажигания завершены.

Для замены контактной группы замка зажигания, необходимо тонкой отверткой или шилом поддеть с краю стопорное кольцо и снять контактную часть. При установке новой контактной части, ориентируйте ее таким образом, чтобы клеммы «15» и «30» находились со стороны запорного стержня.

На этом ремонтные работы завершены, установите новый замок зажигания в порядке обратном снятию, подсоедините провода, перенеся маркировку со старого выключателя на новый. Распиновка или схема подключения проводов замка зажигания ВАЗ достаточно проста и понятна, поэтому каждый автолюбитель может провести ремонт или замену запасной части не прибегая к помощи сотрудников автосервиса.

Не нашли интересующую Вас информацию? Задайте вопрос на нашем форуме.

Порядок операций

Стоит сразу отметить, что самостоятельная замена личинки замка зажигания ВАЗ 2110, 2111 и 2112 проблематична. Эту деталь сложно найти в продаже, а работы с ней требуют специальных навыков. Некорректно выполненная операция влечет за собой нестабильную работу системы зажигания. В этом случае нужно приобретать узел в сборе и менять его полностью:

Поскольку предстоят работы с бортовой электрикой, нужно отключить аккумулятор, для этого отсоединятся минусовая клемма батареи. Кроме этого, рационально обеспечить хорошее освещение в рабочей зоне, так вы потратите меньше времени на выполнение операций.
Теперь нужно опустить до упора рулевую колонку и снять пластиковый кожух, предварительно выкрутив саморезы.

С помощью зубила отворачиваем болты со срезанными головками, и вытаскиваем их пассатижами. Удары молотком нужно направлять по часовой стрелке.

Теперь с рулевой колонки можно снять скобу и сам замок, отсоединив электрический разъем.

Если нужна замена лампы подсветки, отсоединяется контакт и пассатижами вынимается ее патрон. Устанавливаем новое устройство.

Для замены контактной группы замка зажигания ВАЗ 2110, 2111 или 2112 разжимаются фиксаторы.

Если перестал работать микровыключатель, выворачивают винты, снимается стержень, оттягивается фиксатор. Устанавливаем работоспособное устройство.

Выполняем замену контактной группы замка зажигания ВАЗ 2110, 2111 или 2112.
Теперь выполняются операции в обратном порядке. Узел в сборе устанавливаем на вал руля, зажимаем планкой и затягиваем болтами. Их нужно ввинтить до упора, для этого можно воспользоваться накидной ключ на 10 или головка с воротком. IMG8
Не отламывая головки от крепежей, начинаем регулировать рулевое колесо: ключ находится напротив значка I, в этом же положении находится рулевой вал. Если вал не фиксируется и руль продолжает вращаться свободно, нужно найти правильное расположение замка, чтобы его защелка зацепилась за паз на валу.
Теперь можно отломать головки от болтов.
Еще раз тестируем работоспособность механизма. Если все в порядке, можно подсоединить контакты.
Коммутируем замок с аккумулятором, установив на место минусовую клемму. И снова тестируем работоспособность узла. При положительных результатах, декоративный пластиковый кожух монтируется на штатное место.

Выход из строя замка может быть связан с обычным окислением контактов в группе. В этом случае потребуется только очистить мелкой наждачки. Определить эту неисправность можно с помощью мультиметра в режиме омметра. Тестировать нужно каждую пару на короткое замыкание.

Источник

Замена замка зажигания на ВАЗ-2110, 2111, 2112

При утере ключа или выходе замка из строя двигатель невозможно запустить.
К тому же замок еще и блокирует рулевую колонку, и если на вашем автомобиле он сломался вдали от сервиса и автомобильного магазина, и вам некого просить о помощи, машину можно будет увезти только на эвакуаторе.
Но если у вас есть возможность купить замок и наличие минимального количества инструмента, вы можете заменить его самостоятельно.

Неисправности замка зажигания ВАЗ 2110

Неисправности замка зажигания ВАЗ 2110 и его семейства бывают следующие:

Механическое разрушение – выход из строя личинки замка, блокирующего механизма рулевой колонки, деформация ключа, заедание замка во включенном положении (двигатель работает, при повороте ключа машина не глохнет);
Нарушение электрической цепи – чрезмерный износ контактов замка и, как следствие, выход из строя его электрической части.

Замена замка зажигания на автомобиле ВАЗ 2110

На всех автомобилях семейства ВАЗ 2110 замок зажигания одинаковый. Меняется он аналогично. Для его снятия и установки понадобится следующий инструмент:

крестовая отвертка;
плоскогубцы;
тонкое, острое зубило;
молоток;
ключ на 10.

Порядок снятия замка следующий:

Снять пластиковые кожухи рулевой колонки, выкрутив предварительно их винты крепления (они расположены снизу, со стороны нижнего кожуха);

Снять левый подрулевой переключатель (указатели поворотов);

Отсоединить разъем замка зажигания;

С помощью зубила и молотка отвернуть болты, стягивающие замок на рулевой колонке; для этого необходимо ставить острый край зубила на шляпку болта под таким углом, чтобы при ударе по нему молотком оно проворачивало болт против часовой стрелки;

Сорвав затяжку, полностью выкрутить болты пальцами либо плоскогубцами.

Итак, старый замок у вас в руках, можно устанавливать новый.

Установка производится в обратном порядке, но с одной особенностью: новые болты поставляются в комплекте с замком с отрывными шляпками, это своего рода альтернатива динамометрическому ключу.

Завод-производитель рекомендует новый болт затягивать до тех пор, пока его шляпка не оторвется. Такая затяжка считается достаточно сильной.

Замена личинок дверей и багажника

Для замены личинки двери необходимо снять дверную панель салона. Она держится на двух винтах и пистонах, расположенных по ее периметру.

Порядок снятия обшивки:

Выкрутить «солдатик» блокировки замка из салона.

Снять декоративную накладку блока ручки открытия/закрытия двери изнутри.

Выкрутить винты, скрытые под ней. После высвобождения ручки снять ее с тяги.

Выкрутить саморезы декоративной накладки динамика и снять ее.
Плоской отверткой поддеть фиксатор рукоятки стеклоподъемника и снять ее.
Специальной пластиковой монтажной лопаткой, или чем-то похожим, аккуратно сорвать пистоны панели из двери.

Рекомендуется предварительно купить несколько пистонов, т.к. они нередко ломаются.

Замена личинок замков

После того, как панель снята, можно приступить к замене личинки замка двери.
Нужно отсоединить тягу, идущую от личинки к замку, поддев ее отверткой со стороны привода личинки.
Далее плоскогубцами или отверткой поддеть фиксатор личинки и изъять ее из двери, затем вставить новую личинку и собрать все в обратной последовательности.
Осталось только вытащить личинку.
Замена личинки замка багажника выполняется несколько проще.
Для этого снимаем обшивку крышки багажника, после чего открывается полный доступ ко всему механизму замка.
Отворачиваем болт, крепящий кнопку с личинкой к крышке багажника, и снимаем механизм в сборе, отсоединив его от тяги, идущей к самому замку, и меняем его на новый.
Установку и сборку крышки багажника производим в обратном порядке.

Итог проделанной работы

Из всего вышесказанного можно сделать вывод, что все эти операции достаточно просты и при наличии минимального количества инструмента это может сделать любой, кто умеет пользоваться отверткой и гаечными ключами. А если все сделать самому, то можно сэкономить время и деньги на поездке в сервис.

Установка новой личинки

Чтобы поменять сердцевину замка из-за механической поломки, снимите его с автомобиля, как это описано выше. Дальше следуйте такому алгоритму:

Вставьте в прорезь ключ и открутите «крестовой» отвёрткой 3 винта, стягивающие 2 половины корпуса замка.
Разъедините корпус, удерживая его ключом кверху. Если при разборке держать замок в другом положении и не вставить ключ, то внутренности высыплются наружу и вы не поймёте, как их нужно собирать обратно. При этом может потеряться шарик с пружинками.
Извлеките блокировочный механизм, состоящий из двух подпружиненных деталей, вытащите саму пружину.
Вынув ключ, аккуратно извлеките сердцевину, чтобы не потерялся шарик с пружинкой (стоит сбоку личинки).

Чтобы разобрать корпус, надо открутить 3 винта

Перед заменой со старой личинки необходимо снять возвратную пружину, поскольку в комплекте с новой сердцевиной она не продаётся. Пружинка стоит внутри детали с задней стороны во взведённом состоянии, в таком же виде её нужно установить на новую личинку. Также не забудьте достать тонкую пружинку из отверстия, куда вставляется шарик.

Из нижней части корпуса выглядывает язычок блокировочного механизма

Личинку надо вытащить так, чтобы не растерять детали

При установке сердцевины нужно переставить в отверстие пружинку для шарика и вложить деталь в корпус. Затем задвинуть личинку до упора, одновременно вставив шарик в гнездо. После чего остаётся лишь собрать блокировочный механизм и скрутить корпус винтами. По окончании проверьте работоспособность замка зажигания поворотом ключа в разные положения.

Отбрасывающую пружину из старой сердцевины нужно переставить в новую

Процесс замены

Стоит заметить, что полная замена данной детали необходима в случае, когда он полностью выходит из строя. Если же имеют место незначительные повреждения, можно обойтись заменой поврежденных деталей замка. Если обнаруженная поломка произошла вследствие попытки угона автомобиля или при проблемах с проворотом самого ключа, вы, скорее всего, просто обойдетесь заменой личинки в замке зажигания. Сам процесс проведения замены замка зажигания не требует особых навыков и под силу даже начинающему автомобилисту.

Перед тем как начать работу, необходимо запастись молотком, отверткой, зубилом и ключом на 10.

Далее мы пошагово расскажем, как проводить замену:

Перед началом работы необходимо обесточить автомобиль. Для этого следует снять кожух с рулевой колонки, перед этим отключив минусовую клемму на АКБ. Извлечение самой личинки замка необходимо для облегчения процедуры снятия и установки замка зажигания.
Насчет того, какие лучше использовать болты, мнения расходятся. Хотя специалисты и утверждают, что лучше использовать специально предназначенные для этого болты, другие опытные автомобилисты утверждают о том, что больше подойдут двадцатимиллиметровые болты М6. Свои утверждения по этому поводу они мотивируют тем, что последние можно легче снять при повторной замене замка. Но, как говорится, палка о двух концах, обратная сторона которой – это ослабление уровня защиты автомобиля.
Перед началом снятия самого замка зажигания, в него вставляется ключ и проворачивается в вертикальное положение. Такая процедура позволяет войти в корпус замка защелке, которая блокирует механизм рулевого вала.
Затем на рулевую колонку устанавливаем замок зажигания и закрепляем его скобой и крепежными болтами.
После изъятия ключа из замочной скважины обязательно убедитесь в том, что блокировка рулевого вала работает безотказно. Если же при полном обороте рулевого колеса не срабатывает фиксатор, необходимо провести регулировку положения замка зажигания до полного вхождения защелки в паз на рулевом валу. И напоследок, после проверки механизма блокировки, следует аккуратно затянуть болты, пока полностью не оторвутся головки.

Замок зажигания ВАЗ 2110 схема, ремонт, замена замка зажигания ВАЗ-2110 видео

Замок зажигания ВАЗ 2110 по своей сути электрический прерыватель замыкающий и размыкающий контакты электрических цепей. Основной целью замка зажигания является запуск двигателя. Кроме того, замок зажигания защищает ВАЗ 2110 от угона, особенно эффективно, если в автомобиле есть иммобилайзер, который не позволит запустить двигатель без “родного” ключа с кодом.Замок зажигания ВАЗ 2110 схема которого находится у нас на изображении далее, довольно традиционна для современных автомобилей. Смотрим схематичный рисунок.

К замку зажигания подходит специальный штепсель с 8 контактами, справа на схеме замка. Каждый контакт используется по своему собственному назначению. Для чего какой, смотрим далее.

1 – приходит (12 Вт) для микро выключателя вставленного ключа
2 – приходит масса (ноль) при открывании водительской дверцы
3 – уходит (12 Вт) к стартеру (на схеме 50)
4 -уходит (12 Вт) после подключения зажигания (на схеме 15)
5 – уходит (12 Вт) при воткнутом в замок ключе на 5 к контакту БСК
6 – приходит (12 Вт) на подсветку личинки замка
7 – приходит (12 Вт) от аккумулятора ( на схеме 30)
8 – не используется (резерв для подключения дополнительных потребителей)

Положение ключа согласно схеме определяет работу зажигания 2110 следующим образом. В положении “0” зажигание выключено (под напряжением находятся контакты 30). В положении “I” зажигание включено, при повороте ключа в это положение можно включить фары, габариты, повторители поворотов, очистители и омыватели стекол, начинает работать панель приборов, прикуриватель, электро вентилятор отопителя салона, обогрев заднего стекла (под напряжением контакты 30-15). Поворот ключа в положение “II” является нормальным положением ключа в замке зажигания при работающем моторе. Но что бы заработал стартер, и завелся двигатель, ключ необходимо немного сместить до соприкосновения с контактом 50. Затем ток идет на стартер, он в свою очередь запускает двигатель, затем следует отпустить ключ и в исправном замке зажигания он вернется в положение “II”, стартер отключится, а двигатель будет продолжать работать. Пожалуй самая частая поломка замка зажигания, это когда ключ автоматически не возвращается в положение “II”, стартер продолжает одновременную работу с двигателем и выходит из строя.

Далее предлагаем видео на эту тему, ремонт замка зажигания на “десятке”. Для наглядности предлагаем видео замены замка зажигания ВАЗ-2110.

Что бы снять замок зажигания ВАЗ-2110, обязательно нужно открутить минусовую клемму с аккумулятора. Это залог, что вы не повредите электрические цепи своего авто. Затем откручиваем снизу пластиковые кожухи рулевой колонки, отсоединяем подрулевые переключатели. Пожалуй самое сложное, это снять сам замок зажигания. Ведь при его установке у болтов крепления срезают грани, это сделано что бы усложнить жизнь авто угонщикам. На помощь придет обычное зубило. Смотрим фото (для наглядности на фотографии снят руль) –

Зубилом необходимо лишь сдвинуть со своего места головки, затем все легко откручивается с помощью пассатижей. Обычно при ремонте замка зажигания меняют его контактную группу, личинку замка или микровыключатель. Но в большинстве случаев с этим давно никто не возится. Просто покупают новый замок и устанавливают в сборе. Замок зажигания в сборе для “десятки” имеет номер в каталоге запчастей 2110-3704005. Обычно этот номер вы найдете на упаковке нового замка в автомагазине.

При сборке замка зажигания ВАЗ-2110 следует учитывать очень важный фактор, это блокировка рулевого вала замком зажигания. Поэтому при установке нового замка зажигания нужно вставить ключ и повернуть его в положение “I”. И проворачивая рулевой вал, добиться, что бы защелка встала на место. То есть, если вытащить ключи и немного покрутить руль, он должен в какой то момент заблокироваться. А когда ключ вставляем обратно в замок зажигания и поворачиваем в положение “I”, рулевая колонка должна разблокироваться и свободно вращаться. Эта операция, при установке нового замка обязательна!

Не забываем так же, что при установке замка на рулевую колонку необходимо срезать грани болтов, как и было. Обычно в комплекте с новым замком зажигания идут болты с отрывными головками, которые отваливаются при соответствующем усилии. Это необходимо сделать для безопасности вашего же авто.

Пошаговая инструкция смены замка зажигания

Прежде чем приступить к смене замка зажигания в машине ВАЗ 2110, нужно выполнить главное условие, а именно обесточить транспортное средство. На аккумуляторной батарее требуется отключить клемму « — », только после таких действий можно приступать к снятию кожуха на колонке руля. Дабы облегчить процесс замены личинки, рекомендуется демонтировать весь замок зажигания. После замены элемента рабочий замок устанавливается на своё место. Если рассматривать финансовую сторону вопроса, можно отметить, что смена контактной группы будет намного выгоднее. Как и в предыдущем случае, не обойтись без съёма кожуха и самого замка. Чтобы не появились неприятные моменты, при отсоединении контактной группы желательно выполнять маркировку всех демонтируемых проводов. Такие меры предотвратят спутывание и сэкономят драгоценное время.

Примечание! В редких случаях в группе контактов может быть стопорное кольцо, которое можно снять при помощи шила. По окончанию смены контактной группы нужно поставить стопорное кольцо в прежнее положение.

Смена замка зажигания ВАЗ 2110

Для смены замка зажигания «десятки» не обязательно обладать какими-нибудь сверхспособностями. При этом незнание некоторых нюансов заставит немного помучиться и повозиться.

Как и прочие ремонтные работы, смену замка зажигания рекомендуется проводить, следуя предоставленной инструкции:

Выполняя замену детали, нужно использовать специальные болты, имеющие отрывные головки. Большинство мастеров советуют заменять их 20-ти миллиметровыми болтами марки М6. Это можно объяснить тем, что они проще снимаются при необходимости выполнения следующего ремонта замка.

Примечание! Несмотря на такие преимущества, существует и обратная сторона, а именно снижение безопасного уровня и противоугонной защиты транспортного средства.

Для ослабления затяжки болтов потребуется зубило

Пользоваться им нужно с предельной осторожностью. В худшем случае можно отрубить головку этого болта.
Перед сменой замка зажигания в машине ВАЗ 2110 нужно вставить в него ключ, проворачивая в первое положение. Таким меры нужно выполнить для входа в замковый корпус защелки-фиксатора, которая блокирует механизм вала руля.

Таким меры нужно выполнить для входа в замковый корпус защелки-фиксатора, которая блокирует механизм вала руля.

После таких действий замок зажигания можно ставить на колонку руля, при этом его нужно закрепить скобой и зажать новыми болтами для крепления.
После вынимания ключа из скважины замка требуется обязательно удостовериться в функциональности механизма блокировки вала руля. Если фиксатор вала по каким-то причинам после оборота рулевого колеса не срабатывает, нужно отрегулировать расположение замка зажигания на колонке руля.

READ Как поменять тормозные диски на ВАЗ 2110

Примечание! Действия продолжаются до того момента, пока защёлка не попадёт в соответствующий паз.

Если в результате регулировки механизм блокировки по-прежнему не работает, нужно использовать накидной ключ 10-го размера, с помощью которого затягиваются болты. Болты аккуратно затягиваются до того положения, пока их головки не оторвутся.

Конечно, отремонтировать машину можно в автосервисе, но если дело касается мелкого ремонта, к примеру, смены замка зажигания в машине ВАЗ 2110, при помощи видео и фото его можно осуществить своими силами. Это несложная процедура, для выполнения которой требуется минимум знаний, навыков и времени. При неоднократном проведении замены детали инструкция уже не понадобится. Так как цена ремонта на СТО немалая, самостоятельные действия дают возможность существенно сэкономить, главное – приобрести качественные запасные составляющие.

Скачать PDF

Такая работа, как замена замка зажигания на ВАЗ 2110 и 2112, не является редкостью. Причина частых неисправностей, постоянная работа этого элемента конструкции. А также отрицательно сказывается низкое качество детали. Перед заменой убедитесь, что проблема именно в замке. Иногда, схожие симптомы могут быть и при других поломках. Для работы вам потребуется минимум инструментов, но в некоторых случаях, возможны сложности со снятием запчасти с автомобиля. Делайте все аккуратно и внимательно. Тогда проблем с этим у вас не возникнет. Учтите, что включатель зажигания имеет механическое противоугонное устройство.

Ошибки инжектора ВАЗ

Ошибки могут относиться к любым деталям автомобиля:

Датчики. Чаще всего страдают температурные датчики, которые могут чересчур перегреться;
Форсунки. В основном проблемы наблюдаются из-за обрыва в цепи, в результате чего они не могут вовремя загораться. Отсюда появляется еще одна проблема – пропала искра, поэтому двигатель не заводится;
Двигатель. Самая частая ошибка – перегрев. Чаще всего из-за повышенной маслянистости свечи также перегреваются, поэтому искра не появляется. Как результат – двигатель не издает признаков жизни;
Клапаны. Они также могут быть чересчур грязными, что и приведет к их закрытию, поэтому они не будут пропускать топливно-воздушную смесь;
Вентиляторы. Если они работают неправильно, то машина перегревается.

Проблемы с модулем зажигания

Модуль зажигания является электронным аналогом трамблера(см.Устройство трамблера ваз: отличие контактной и бесконтактной систем зажигания и регулировка опережения зажигания) и катушки зажигания. Неисправный модуль может подвести в неподходящий момент, по знаменитому закону подлости. Его проверка и выявление неисправностей займут не более часа, зато позволит вовремя определить приближение серьезных проблем.

Модуль зажигания ваз2110

Итак:

Основной признак неисправности модуля проявляется в отсутствии искры в одном либо сразу нескольких цилиндрах
При этом двигатель троит, либо не запускается вообще
Второе распространенное явление — сбой во времени цикла зажигания, из-за которого невозможно согласованное взаимодействие поршневой и газораспределительной системы с модулем
Существует несколько методов выявления неисправности модуля

Снимаем замок зажигания на ВАЗ-2110: сколько он стоит и схема подключения проводов

Замена контактной группы замка зажигания на ВАЗ 2110 и 2112. Когда нужно завестись с первого раза »
