Радиатор: устройство и принцип работы

Как устроены алюминиевые радиаторы отопления

По конструкции различают цельный и секционный вариант. Первый изготавливается из профильных пластин, сделанных по технологии экструзии, что повышает пластичность.

Полученные части сваривают, создавая полноценную батарею. Это делает её прочной. Предварительно внутреннюю сторону покрывают полимером, снижающим шанс образования течи.

Секции делают по очереди, затем соединяя. Чистый металл используют редко: алюминий сплавляют с кремнием, цинком, иногда титаном. Эти вещества повышают прочность, снижают риск разрыва и образования коррозии. В качестве герметика применяют силикаты. Как и цельные, изнутри устройство покрывают специальной жидкостью для защиты от высокого давления.

По способу изготовления выделяют алюминиевые радиаторы трёх типов: литейные, экструзионные и анодированные. Среди технических характеристик важны:

  1. Рабочее давление должно располагаться в промежутке 10—15 атм. В многоквартирных домах показатели гораздо выше, поэтому использовать в них алюминиевые устройства не рекомендуется. Испытательное вдвое больше обычного, но лучше иметь запас.
  2. Мощность батареи составляет 82—212 ватт, в зависимости от габаритов.
  3. Максимальный нагрев теплоносителя не должен превышать 120 °C.
  4. Масса секции — 1—1,5 кг. Объём — 0,25—0,46 литра.
  5. Межосевое расстояние зависит от высоты и находится в диапазоне от 20 до 80 см, иногда превышая его.

Параметры каждого алюминиевого устройства могут отличаться, но обязательно указаны в техническом паспорте изделия.

Достоинства алюминиевых радиаторов:

  • Компактность и небольшая масса облегчают установку, не требуют мощных креплений.
  • Высокая скорость нагрева, хорошая теплопередача.
  • Длительный срок службы, хотя меньший, чем у чугуна.
  • Небольшая длина секций позволит подобрать подходящее под определённое помещение. И также благодаря разделению устройства на части, можно сделать систему без избытка обогрева.
  • Алюминий прост в обработке, что разрешает создание дизайнерских приборов.
  • Хорошую защиту от внешних повреждений. Радиатор очень сложно повредить или разбить физическим ударом, но довольно легко согнуть.
  • Относительная дешевизна металла.

Среди недостатков выделяют:

  • Слабую защищённость от коррозии, что портит устройство в течение эксплуатации. Алюминий — активное вещество, легко взаимодействующее с кислородом. Из-за окисления разрушится защитный слой, поскольку в течение реакции выделяется газообразный водород.
  • Необходимость нанесения полимерного покрытия для предотвращения разрыва, защиты от выделений.

Конструкция алюминиевой батареи в разрезе

Если посмотреть на устройство сверху или снизу, станут видны коллекторы. Они создают горизонтальные каналы для транспортировки жидкости. Крайний нижний собирает грязь, накипь, прочие твёрдые частицы, что помогает избежать засорения всего устройства. Для удаления предусмотрен специальный клапан.

Внимание! Основной недостаток — частые протечки в местах стыка. Вид алюминиевого радиатора в разрезе представлен на картинке

Вид алюминиевого радиатора в разрезе представлен на картинке.

Фото 1. Внутренняя конструкция алюминиевого радиатора отопления. Корпус выполнен из алюминия, а внутри проходит медная трубка.

Газовый нагрев

Для того чтобы снизить расходы на отопление, нередко применяются отопительные приборы, работающие на газе. Одним из самых простых видов такого оборудования является газовый конвектор, присоединяемый либо к системе газоснабжения, либо к баллону с сжиженным пропаном. При этом горелка не входит в контакт с окружающей атмосферой, а кислород попадает к ней через специальную трубу (которую можно вывести на улицу для поддержания в помещении нормального качества воздуха).

Такие виды отопительных приборов имеют высокую мощность (до 8 кВт и более), относительно дешевы в эксплуатации за счет невысокой стоимости энергоносителя.

https://youtube.com/watch?v=4KcmGmlW7cw

К недостаткам же относятся: необходимость постановки на учет в контролирующих организациях, обустройство качественной вентиляции и необходимость в периодической очистке форсунок. Кроме того, в случае неисправности оборудования в помещении может возрасти количество опасного для здоровья углекислого газа. Поэтому в квартирах и других помещениях с постоянным пребыванием людей такие приборы используют редко – тогда как, например, для дачи или гаража они могут оказаться просто незаменимыми.

Перегородки

Интерьер кухни и гостиной начинают продумывать со стыковки двух зон.

  • Вот некоторые из способов и предметов, которые разграничивают пространство:
  • установка барной стойки;
  • кухонный остров;
  • большой стол;
  • монтаж невысокой перегородки.

Дизайнеры советуют устанавливать широкую стойку, поскольку за ней можно будет сидеть, как за обычным столом, а высокие стулья вполне подойдут для всей семьи. Однако в комнатах небольшого размера (16 кв м) устанавливают узкие стойки.Кухонные острова удобны в использовании, однако подходят только для больших кухонь-столовых (25 кв м или 30 кв м). Капитальные невысокие перегородки ставят только если заранее решено, для чего их будут использовать (к примеру, как подставку под телевизор).

Описание инфракрасных моделей

Рекомендуем ознакомиться с еще одной разновидностью электрического радиатора. Инфракрасные модели считаются новыми и качественными изделиями. Обогреватель медленно нагревает воздушные массы внутри помещения.

Инфракрасные лучи способствуют нагреванию поверхностей всех предметов, которые находятся в пространстве. Производители добились этого эффекта при помощи электромагнитных волн, появляющихся на определённой частоте.

Преимуществами таких изделий считают их простой монтаж и безопасное подключение к электрической сети. Профессионалы утверждают, что такие модели могут обеспечить быстрый нагрев воздушных масс в закрытом пространстве и сохранять его в течение 3 часов.

Благодаря нескольким приборам удаётся создать комфортную температуру в разных частях комнаты.

Что считают недостатками? К ним относят:

  • Медленный нагрев пространства;
  • Невозможно использовать в комнатах с высоким потолком;
  • Регулярно необходимо создавать расстояние от нагревательного прибора до окружающих предметов. Дело в том, что некоторые поверхности могут воспламеняться от воздействия инфракрасных лучей;
  • Стоимость. Цена на электрический радиатор отопления такой модели достаточно высока.

Устройство современного радиатора

Радиатор охлаждения ДВС, как правило, имеет два бачка (нижний и верхний), сердцевину, в которой охлаждается жидкость (антифриз или тосол), и несколько дополнительных деталей для крепления. Жидкость от охлаждающей рубашки двигателя поступает в радиатор, где ее температура понижается до требуемого значения, затем антифриз снова передается двигателю. Для изготовления сердцевины и бачков используются легкие металлы: или алюминий, или латунь. Благодаря их высокой теплопроводности они обеспечивают эффективное и быстрое охлаждение антифриза.

Сердцевина радиатора состоит из горизонтально расположенных металлических пластин, соединенных с полыми трубками, идущими вертикально вниз от верхнего бачка к нижнему бачку. Таким образом, при движении через сердцевину жидкость разбивается на несколько потоков, и происходит увеличение площади ее соприкосновения с воздухом атмосферы, ведущее к повышению интенсивности охлаждения.

Патрубки радиатора позволяют соединять бачки с рубашкой охлаждения двигателя. Нижний бачок имеет, как правило, сливной краник, через который можно слить жидкость. Подобным краником снабжена и рубашка двигателя. Антифриз заливается внутрь системы охлаждения через горловину верхнего бачка.

Функционирование систем охлаждения современных автомобилей происходит с учетом значения температуры:

  • двигателя;
  • охлаждающей жидкости;
  • окружающей среды;
  • масла и т. д.

Действие системы охлаждения можно объяснить следующим образом. Нагретая двигателем жидкость направляется насосом через патрубки в радиатор, в котором обеспечивается понижение ее температуры. После чего охлажденная жидкость (антифриз) снова подается в рубашку двигателя, и далее цикл повторяется.

Сердцевины радиаторов автомашин могут быть:

  • трубчато-пластинчатыми;
  • трубчато-ленточными.

В первом случае охлаждающие трубки могут иметь расположение:

  • шахматное;
  • под углом;
  • в ряд.

Ребра у радиаторов, относящихся к типу трубчато-пластинчатых, бывают либо плоскими, либо волнистыми, и могут иметь разный размер. Кроме того, для усиления теплопередачи на них иногда делают специальные турбулизаторы (просечки, отогнутые и образующие узкие проходы для воздуха).

У радиаторов, называемых, трубчато-ленточными, охлаждающие трубки всегда расположены в ряд, а для изготовления ленты их решеток используется медный лист толщиною от 0,05 миллиметра до 0,1 миллиметра. Чтобы усилить теплоотдачу с помощью завихрений, на ленте выполняют фигурные отверстия методом штамповки или создают отогнутые просечки.

Сегодня наибольшее распространение получили радиаторы охлаждения автомобиля, изготовленные на основе алюминиевых сплавов. Такие устройства дешевле и легче латунных аналогов, но уступают последним по надежности и сроку службы. Еще одним достоинством радиаторов из латуни является то, что они проще ремонтируются: их можно паять. В то время как радиатор системы охлаждения, известный как алюминиевый, более сложен в ремонте, так как его детали и конструктивные элементы соединяют между собой с использованием завальцовки и герметизирующих материалов.

Принципы работы отопления

Циркуляция воздуха – важный фактор в работе отопления

Прежде чем рассмотреть, как устроен котел отопления или конструкцию батарей – нужно разобраться в основополагающих принципах построения любой схемы. Она должна состоять из компонентов, обеспечивающих бесперебойную работу всей системы.

Независимо от того, как устроена система отопления многоэтажного дома или частного коттеджа – следует обеспечить нагрев, транспортировку и передачу тепловой энергии в помещения. Для этого необходимы такие составляющие элементы:

  • Нагрев теплоносителя. В автономных системах эту функцию выполняет котел или любой другой нагревательный прибор (электрический конвектор, ИК пленка и т.д.). Для централизованного отопления обустраиваю тепловые пункты распределения, которые поставляют нагретую воду нескольким многоэтажным домам;
  • Транспортные магистрали — трубопроводы. По ним осуществляется передача теплоносителя от источника его нагрева непосредственно потребителю. Как устроена система отопления многоэтажного дома и в чем ее отличие от автономной? Для первой рядовой жилец дома фактически не может влиять на степень нагрева воды в трубах. В автономной это делается с помощью регулировки мощности котла отопления;
  • Батареи и радиаторы. Они предназначены для передачи тепловой энергии от горячей воды воздуху в помещении. В зависимости от того как устроена батарея отопления, она может обладать различными параметрами энергоемкости и тепловой отдачи.

Как устроить систему отопления и что в первую очередь следует выбирать для ее комплектации? Больший интерес представляет обустройство автономных схем в частных домах, так как в данном случае собственник сам выбирает источник тепловой энергии, планирует разводку трубопроводов и эксплуатационные параметры системы.

Для того, чтобы устроить систему отопления самостоятельно – нужно сначала рассчитать тепловые потери в здании. Исходя из этого можно выбрать котел определенной мощности.

Охлаждающие жидкости

Внутри системы перемещается теплоноситель (жидкость), который при проходе через радиатор охлаждается и возвращается в мотор. Условно все ОЖ делятся на несколько видов:

  • Дистиллированная вода. Наиболее экономный вариант, не предусматривающий покупки дополнительного средства. Применяется в теплое время года, когда нет риска замерзания системы.
  • Тосол — старое название ОЖ, применяемой в СССР. Раньше такие составы заливались в «Жигули», но сегодня почти не применяются.
  • Антифризы — современные охлаждающие жидкости, в состав которых входят специальные присадки. Они отличаются по ресурсу, особенностям защиты от коррозии, наличием добавок и другими особенностями.

Задача современных антифризов состоит в отводе тепла, защите от коррозии и чистке радиатора автомобиля от накопившихся внутри загрязнителей.

При этом антикоррозийная функция считается самой важной, а эффективность этой опции напрямую влияет на цену.  При выборе ОЖ необходимо ориентироваться на рекомендации производителя в привязке к марке автомобиля

Достоинства и недостатки

Плюсы:

  1. Относительная компактность размеров, позволяющая организовать охлаждение даже в небольшом корпусе ПК.
  2. Более высокие охлаждающие свойства жидкости по сравнению с воздухом.

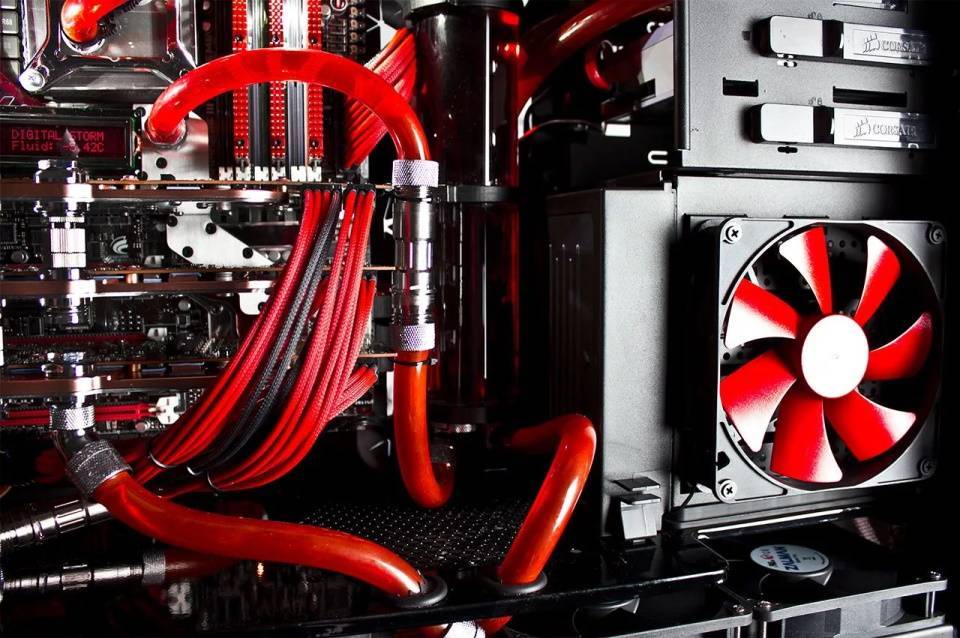

  3. Возможность охлаждения не только процессора, но и других комплектующих «компьютерного железа».

Минусы:

  1. Усложнённая организация с необходимостью расчётов мощности помпы, длины шлангов, мест установки радиаторов.
  2. Требуется использование дистиллята или специального хладагента, а не простой воды из-под крана.

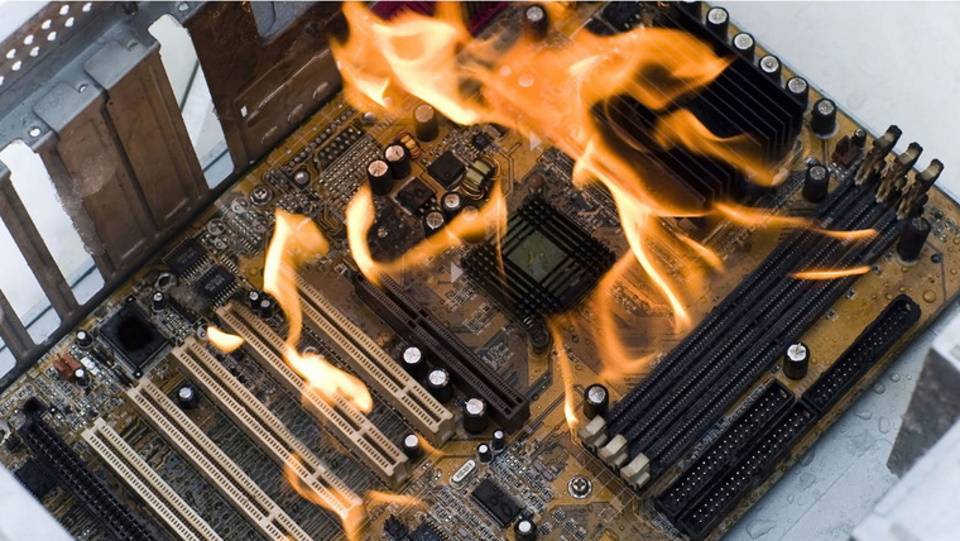

  3. Существует угроза протечки, которая может вызвать короткое замыкание.
  4. Более высокая стоимость на обслуживание и расходники.

Схема, элементы системы охлаждения и их работа

Основные элементы, из которых состоит схема системы охлаждения двигателя, встречаются и схожи у разных типов моторов: инжекторных, дизельных и карбюраторных.

Общая схема жидкостной системы охлаждения двигателя

Жидкостное охлаждение мотора дает возможность в равной мере забирать тепло со всех узлов и деталей двигателя не зависимо от степени тепловой нагрузки. Двигатель с использованием водяного охлаждения создает меньше шума, чем двигатель с воздушным охлаждением, обладает большей скоростью прогрева при пуске.

Система охлаждения двигателя содержит следующие детали и элементы:

  • рубашка охлаждения (водяная рубашка);
  • радиатор;
  • вентилятор;
  • термостат;
  • жидкостный насос (помпа);
  • расширительный бачок;
  • соединительные патрубки и сливные краны;
  • отопитель салона.
  • Рубашкой охлаждения («водяной рубашкой») принято считать сообщающиеся между двойными стенками полости в тех местах, где наиболее нужен вывод избыточного тепла.
  • Радиатор. Предназначен для рассеивания тепла в окружающую атмосферу. Он конструктивно состоит из множества изогнутых трубочек с дополнительными ребрами для увеличения теплоотдачи.
  • Вентилятор, включающийся электромагнитной, реже гидравлической муфтой, при срабатывании температурного датчика охлаждающей жидкости усиливает набегающий на авто воздушный поток. Вентиляторы с “классическим” (постоянно включенным) ременным приводом встречаются в наши дни редко, в основном, на старых автомобилях.
  • Центробежный жидкостный насос (помпа) в системе охлаждения обеспечивает постоянную циркуляцию охлаждающей жидкости. Привод помпы чаще всего реализован с помощью ремня или шестерней. Двигатели с турбонаддувом и с непосредственным впрыском топлива, как правило, снабжены дополнительной помпой.
  • Термостат – главный узел, регулирующий потоки охлаждающей жидкости, устанавливается обычно между входным патрубком радиатора и «водяной рубашкой» двигателя, конструктивно выполнен в виде биметаллического или электронного клапана. Назначение термостата – поддержание заданного рабочего температурного диапазона охлаждающей жидкости при всех режимах работы двигателя.
  • Радиатор отопителя очень похож на радиатор системы охлаждения меньших размеров и расположен в салоне авто. Принципиальное отличие состоит в том, что радиатор отопителя передает тепло в салон, а радиатор системы охлаждения – в окружающую среду.

Принцип работы

Принцип работы жидкостного охлаждения двигателя состоит в следующем: цилиндры окружены «водяной рубашкой» из охлаждающей жидкости, отбирающей лишнее тепло и переносящей его к радиатору, откуда оно передается в атмосферу. Жидкость, непрерывно циркулируя, обеспечивает оптимальную температуру двигателя.

Принцип работы системы охлаждения двигателя

Охлаждающие жидкости – антифризы, тосол и вода – в процессе эксплуатации образуют осадок и накипи, нарушающие нормальную работу всей системы.

Вода не бывает химически чистой в принципе (за исключением дистиллированной) – в ней содержатся примеси, соли и всевозможные агрессивные соединения. При повышенной температуре они выпадают в осадок и образуют накипь.

В отличие от воды антифризы не создают накипи, но в процессе эксплуатации разлагаются, а продукты распада отрицательным образом сказываются на работе механизмов: на внутренних поверхностях металлических элементов появляется коррозионный налет и наслоения органических веществ.

Кроме этого, в систему охлаждения могут попадать различные посторонние загрязняющие субстанции: масло, моющие средства или пыль. Также могут попасть и специальные герметики, используемые для аварийной заделки повреждений в радиаторах.

Все эти загрязнения оседают на внутренних поверхностях узлов и агрегатов. Они характеризуются плохой теплопроводностью и забивают тонкие трубки и соты радиатора, нарушая эффективную работу системы охлаждения, что приводит к перегреву двигателя.

Видео о том, как устроено охлаждение мотора, принцип работы и неисправности

Ещё кое-что полезное для Вас:

  • Плохо греет печка в салоне, причины, что делать и профилактика
  • Почему двигатель автомобиля не заводится: как найти причину
  • Радиатор охлаждения двигателя: устройство и принцип работы

Диагностика и ремонт неисправностей радиатора своими руками

Главной диагностической процедурой является периодический контроль системы охлаждения двигателя на предмет утечек и снижения объема охлаждающей жидкости в расширительном бачке. Контролировать количество жидкости можно визуально. Так как жидкость постоянно нагревается и охлаждается, со временем входящая в состав любой ОЖ вода частично выпаривается, что и приводит к общему снижению объема.

Если говорить о неисправностях радиатора, тогда основной является загрязнение его сот и каналов, а также их разрушение. Загрязнение приводит к тому, что циркуляция жидкости внутри устройства ухудшается, ОЖ при движении по большому кругу не успевает остыть. В таких условиях мощности вентилятора перестает хватать, так что перегрев двигателя неминуем.

Начинать ремонт радиатора охлаждения двигателя с загрязненными сотами стоит начинать с обычной промывки сердцевины проточной водой. Необходимо отсоединить нижний патрубок, а далее через горловину начинать заливать воду. Крайне желательно осуществлять промывку сот устройства охлаждения водой под давлением. В ряде случаев, когда радиатор сильно забит, его можно распаять и произвести демонтаж верхнего и нижнего бачков. После демонтажа становится возможным осуществить чистку сердцевины механическим способом.

В процессе эксплуатации верхний или нижний бачок, а также и сами соты начинают течь. Это происходит по причине использования низкосортных охлаждающих жидкостей, механических повреждений и т.д. Если подтекание незначительное, тогда можно попытаться засыпать или залить в радиатор специально предназначенное для временного устранения таких дефектов решение из автомагазина. К «дедовским» методам относят добавку большой порции горчичного порошка, который размокает и затягивает трещину. Как первый, так и второй способ не ремонтирует устройство полностью, а только позволяет устранить течь на время дороги до СТО и постановки автомашины на ремонт.

Помните, что когда двигатель горячий, открывать пробку радиатора опасно! Можно получить сильный ожог паром и горячей охлаждающей жидкостью. Перед тем как открыть пробку на горловине, нужно максимально широко накрыть саму пробку и область вокруг неё тканевым материалом, а уже потом отворачивать.

https://youtube.com/watch?v=0swgbqh-RkU

Что касается расширительного бачка, то пробку на нем при разогретом моторе нужно отвинчивать с аналогичной осторожностью. Слегка прокрутите пробку, но не до конца

Вы услышите характерный звук вырывающегося воздуха, похожий на тот, что возникает при открытии крышки на бутылке газированной воды. После такого стравливания крышку бачка можно постепенно открывать полностью и осуществлять контроль или долив охлаждающей жидкости.

Разнообразие отопительных радиаторов

Наиболее традиционными являются чугунные модели радиаторов отопления, которые знакомы всем. Сегодня эти агрегаты эксплуатируются крайне редко ввиду их большого веса и невозможности установки в системах отопления, функционирующих автоматически. Однако есть у этих приборов и свои достоинства, которые выгодно отличают их от батарей из других материалов.

В первую очередь, конструкция радиатора отопления из чугуна позволяет ему переносить серьезные перепады давления

Кроме того, такие батареи устойчивы к появлению на них коррозионного налета и стойко переносят воздействия находящихся в теплоносителе вредных примесей, что также немаловажно

Устройство радиатора отопления панельного типа является несколько иным. В первую очередь, эти аппараты существенно легче чугунных батарей. К тому же их стенки менее толстые, что снижает показатели их инерционности. Принцип работы радиатора отопления из стали, оборудованного по панельному типу, основан на большей теплоотдаче по сравнению с другими моделями. Кроме того, внешний вид этих устройств является гораздо более современным. Многие потребители по достоинству оценивают алюминиевые отопительные батареи. Эти радиаторы также имеют весьма небольшой вес, их теплоотдача является вполне приемлемой, а дизайн может быть самым разным.

Иногда можно встретить такие отопительные приборы, где алюминий является не единственным материалом, входящим в состав изделия. В недорогих аппаратах дополнением выступает кремний, препятствующим разрыву конструкции в случае серьезных перепадов давления и температуры.

А в тех приборах, которые стоят дороже, может содержаться цинк и титан, поскольку именно эти вещества призваны обеспечить конструкцию повышенной стойкостью к различного рода повреждениям механического характера и защитой от появления коррозии.

Как выглядят радиаторы отопления в разрезе

Вы когда-нибудь видели, как устроены радиаторы отопления внутри? Вот и мне стало интересно, и специально для этого я разрезал два радиатора! С объектов, бывает, остаются лишние радиаторы, и со временем у меня их насобиралось достаточно много — поэтому не жалко!

Разрезать буду два вида радиаторов: один цельнометаллический, а другой — секционный. Заодно порассуждаем, так ли сильно они отличаются друг от друга, так как в этом вопросе постоянно у всех разногласия!

Итак, произведя сложную разметку, я, вооружившись болгаркой и тонким кругом, сделал вырез в одной секции, а затем прикрутил её к основному радиатору!

Внутри мы видим очень простую конструкцию: основная труба с резьбой и приваренная к ней трубка потоньше, на которой располагаются рёбра рассеивателей тепла!

А ещё можно увидеть, как секции между собой скручиваются при помощи металлического ниппеля! В нижней части то же самое, поэтому я не стал делать там разрез. В общем, тут всё предельно понятно!

Теперь переходим к цельнометаллическому радиатору — разрезать его было гораздо проще секционного радиатора. Конструкция его ещё проще, чем у предыдущего!

Тут мы видим две цельные пластины с канавками для циркуляции воды и четыре металлических тройника, которые их соединяют между собой и служат для подключения фитингов к системе отопления!

Между пластинами располагаются рассеиватели, которые, кстати, сделаны из очень тонкого металла — в отличие от секционных радиаторов! Да и если так разобраться, диаметр канавок не очень большой: гораздо меньше, чем у первого радиатора!

А теперь давайте сделаем выводы: некоторые упорно доказывают, что цельнометаллические радиаторы намного лучше секционных, так вот хотелось бы сказать от себя несколько слов по этому поводу!

Если взглянуть в паспорт каждого из видов, то мы увидим, что примерно при одной длине мощность у них практически одинакова. Поэтому перед тем как спорить, лучше всего взять паспорта и посмотреть, а не опираться на мнение какого-то соседа!

На мой взгляд, оба вида хороши, но в жилые помещения я устанавливаю только секционные радиаторы. Во-первых, вы можете выбрать любой дизайн секций!

Во-вторых, если мастер плохо сделал тепловой расчёт, вы всегда можете добавить дополнительно рёбра: в случае с цельным это сделать не получится!

Поэтому не слушайте советы соседа, а лучше сами подробно разберитесь в вопросе! На этом всё: надеюсь, было интересно

Спасибо за внимание!

Устройство радиатора охлаждения

Основная функция этого устройства — отведение тепла от нагретых веществ. Это можно обеспечить конструктивной особенностью радиатора и материалами из чего он сделан. Также, для создания наилучшего эффекта охлаждения, место монтажа должно быть таким, где устройство встречается с большим потоком воздушного сопротивления. Поэтому на всех автомобилях, вне зависимости от марки и модели, радиатор системы охлаждения устанавливается спереди перед двигателем и, поэтому элементы кузова перед радиатором делают щелевым (решетка радиатора).

Есть автомобили, в которых мотор устанавливается сзади. Даже при таком расположении ДВС, радиатор ставят спереди. Единственное, приходится прокладываться длинные магистрали для циркуляции жидкости. На спортивных авто можно встретить конструкцию, когда ДВС и радиатор находятся сзади, но по бокам кузова есть воздухозаборники.

Из чего состоит радиатор системы охлаждения

Конструкция автомобильного радиатора может быть нескольких видов, но основная схема такая, как представлена на рисунке.

а — сам радиатор; б — паровой клапан в открытом виде; в -воздушный клапан в открытом положении.

  1. Верхний бачок.
  2. Верхний патрубок.
  3. Пробка горловины радиатора.
  4. Пароотводная труба.
  5. Алюминиевые или латунные трубки, соединяющие верхний 1 и нижний 7 бачки.
  6. Пластины. Они припаяны к трубкам 5. Служат для увеличения площади поверхностного охлаждения.
  7. Нижний бачок.
  8. Патрубок для соединения радиатора и помпы. Некоторые модификации имеют на патрубке сливной кран.
  9. Крепежные элементы.

Пластины 6 — это сердцевина радиатора. Основной элемент теплообменного процесса. Основная часть сердцевин — это бесшовные трубки с толщиной 0,15 мм. Вокруг трубки есть медная или алюминиевая лента. Горячая жидкость проходит через труби и охлаждается.

Классификация по типу сердцевин:

  1. Радиаторы с трубчатыми сердцевинами.
  2. Радиаторы с пластинчатыми сердцевинами.
  3. Радиаторы с трубчато-ленточными сердцевинами.

Устройство парового 11 и воздушного 12 клапанов радиатора:

  • 10-пружина. Упругость пружины от 1250 до 2000 грамм. Клапана и пружина с такой упругостью позволяет увеличить давление в охлаждающей циркуляционной системе и увеличить порог закипания жидкости до 110-120 градусов. Таким способом, объем охлаждающей жидкости не такой уж большой в современных двигателях.
  • Пружинка воздушного клапана имеет упругость от 50 до 100 грамм.

Функция воздушного клапана — пропускать воздух внутрь радиатора, если охлаждающая жидкость (вода, тосол, антифриз) закипела и остыла, и появился конденсат.

В системе возникает избыточно давление и парообразование при нагреве жидкости. Крышка с клапаном сама разряжает давление вне зависимости от того, какой атмосферное давление на улице. Так как в горах низкое атмосферное давление, то жидкость охлаждения закипает быстрее, чем на равнине. Воздушный клапан защищает радиатор от разрушения, которое может возникнуть от разницы давлений в самом радиатор и на улице.

На пробке есть клапаны. При закипании охлаждающей жидкости (ОЖ) открывается выпускной клапан на крышке. Пар при этом выводится через пароотводную трубу. Когда в радиаторе жидкость остывает, давление падает и, если давление в радиаторе стало ниже атмосферного 1 Атм (килограмм на 1 квадратный сантиметр), то открывается впускной клапан и запускает воздух, чтобы не создавался вакуум.

Чтобы слить ОЖ из системы охлаждения закрытого типа, надо открутить сливной болт или открыт краник, и открыть крышку. Для полного слива жидкости из системы охлаждения двигателя, в на блоке цилиндров есть специальный сливной болт под ключ на 13 (ВАЗ).
