Устанавливаем противотуманные фары на Лада Калину своими руками: схема подключения и цена за ПТФ

Как установить комплект противотуманок своими руками + схема

Чтобы сэкономить время на демонтаж бампера мы покажем, как проводить замену не снимая его.

Поворачиваем руль вправо и снимаем щиток

Прикрепляем фару на 3 самореза изнутри

На этом сама установка оптики закончена. Теперь подключаем фары, используя приобретённый заранее монтажный набор.

Нюансы подключения ПТФ на Калине

Процесс подключения немного сложнее монтажа оборудования и требует внимательности при работе. Рекомендуем сразу качественно проложить все провода из подкапотного пространства в салон Лады, чтобы они не мешали и не путались под ногами.

Протягиваем жгут в салон и снимаем пепельницу

Вытягиваем ручки управления обдува

Монтируем кнопку включения ПТФ на место заглушки

Соединяем провода с помощью коннекторов

Выдвигаем монтажный блок

Соединяем провода, используя схему подключения

Противотуманные фары

ПТФ на Калину устанавливаются только на дорогие комплектации. Однако с завода проложена вся проводка и присутствуют «ушки» для крепежа на бампере. Чтобы установить фары, придется докупить клавишу включения, рамки в цвет кузова и реле.

Установка противотуманных фар:

  1. Отверткой снять заглушки под ПТФ.
  2. Прикрутить фонари в штатные выемки.
  3. Защелкнуть рамки, чтобы скрыть лишнюю полость.

В Лада Калина Кросс используются черные матовые заглушки, которые не требуют окраски. При монтаже своими силами следует заранее купить болты для крепления фары.

Как подключить электрическую часть

Подключение ПТФ в штатную проводку не занимает много времени. Для поиска косы следует осмотреть район лонжерона в месте входа основного пучка. Штекер для ПТФ примотан к проводам изолентой.

Противотуманные фары Калина 2 часто комплектуются подробной инструкцией и дополнительным переключателем, который нужно установить вместо старого модуля для включения света. Подключение к заранее проложенной проводке не занимает много времени и не требует прокладки дополнительных контактов.

При отсутствии кабелей питания в косе придется самостоятельно протягивать провода в салон, подключать их к разъему, противотуманки с плюсом и минусом и подключать через реле. Подробное описание подключения прилагается в комплекте с деталью в виде схемы.

В процессе монтажа потребуется:

  • изолента;
  • медные провода;
  • гофра;
  • разъемы, подходящие для ламп.

Ремонтные работы

Чтобы установить своими руками на Калина 2 некоторые вышеперечисленные модели, потребуется переделать крепления. В противном случае можно выбрать:

  • туманки от Bosch — немецкая оптика укомплектована качественным стеклом. Для таких противотуманных фар характерна дальность света;
  • оптика от «Луч» — низкая цена и качество;
  • туманки «ProSport» (китайский производитель);
  • продукция от «Киржач» (линзованные фары).

В комплекте с противотуманными фарами идут заглушки и накладки. Чтобы установить на Лада Калина 2 новые светодиодные либо противотуманные фары, потребуется:

  • комплект оптики;
  • проводка;
  • реле;
  • кнопка;
  • предохранитель с держателем;
  • стяжки.

ПТФ необходимо устанавливать в штатные отверстия. В противном случае фары располагают симметрично по отношению к продольной оси (выше 25 см от асфальта и на расстоянии до 40 см от плоскости бокового габарита). Мощность осветительного прибора должна находиться в пределах 50-60 Вт. На цоколе лампы должны быть следующие обозначения: H-3, H-1.

Перед тем как подключить ПТФ, рекомендуется определиться с методом установки оптики:

  • с предварительным демонтажом бампера;
  • без проведения демонтажных работ.

Особенности проведения монтажа и настройки

Как отмечалось выше, противотуманные фары Лада Калина можно поставить и своими руками, для этого не нужно специальное оборудование и приспособления, все весьма просто.

Установка

Мы рассмотрим вариант со снятием бампера, так как он проще для начинающих мастеров. В дальнейшем, если вдруг понадобится замена противотуманной фары на Калине, то вы справитесь, и не снимая бампер, так как будете знать, как прикреплен элемент и как он подключен.

В целом инструкция по монтажу выглядит так:

Вначале откручиваются крепления бампера, все точки крепления вы можете найти в руководстве по эксплуатации, саморезы расположены как вдоль решетки, так и под арками. Чтобы освободить конструкцию, боковые части слегка выводятся из-под арок .

Чтобы снять крепеж бампера, следует снять защелки, фиксирующие решетку (зеленые стрелочки)

  • Далее с помощью плоской отвертки из конструкции вынимаются заглушки, после чего можно прикреплять сами фары, которые чаще всего идут в обрамлении по размеру отверстия. Крепление не вызовет затруднений, это производится с помощью трех саморезов, главное – сделать все аккуратно, чтобы конструкция стояла ровно и была зафиксирована максимально прочно и надежно.
  • Следующий этап – прокладка жгута проводов, которые идут в комплекте. Делается это из салона: вначале снимается коврик, и в районе педали сцепления можно найти большой пучок проводки и заглушку. Заглушка продавливается, чтобы освободить отверстие, после чего жгут привязывается к куску проволоки и протягивается под капот, на фото показано, где находится заглушка.

Найти место прокладки проводов под капот не составит большого труда

С помощью пластиковых хомутов провода прикрепляются к основному пучку, после чего жгут протягивается по левой стороне и вдоль переднего бампера так, чтобы узлы подключения располагались недалеко от места расположения ПТФ

Важно, чтобы провода были закреплены и не болтались. После прокладки проводки в машине можно подключить противотуманки с помощью разъемов, а минусовые провода прикручиваются к ближайшим болтикам на кузове автомобиля.

Важно! Не спешите прикручивать бампер, если вдруг что-то сделано не так, вам не придется вновь разбирать конструкцию

Важно! Не спешите прикручивать бампер, если вдруг что-то сделано не так, вам не придется вновь разбирать конструкцию

  • Работа системы осуществляется через реле, которое лучше всего установить под панелью, и не забудьте надежно зафиксировать конструкцию. Питание подводится через розовый провод из блока предохранителей, емкость предохранителя должна составлять 15А.
  • Для подключения ПТФ используются контакты 30 и 87, все соединения должны быть оборудованы клеммами для обеспечения наилучшего контакта.

Реле управляет работой всей системы

Далее устанавливается кнопка в салоне, после чего надо проверить работу противотуманок. Для этого одевается клемма аккумулятора и включаются ПТФ. Если все нормально, систему можно собирать, но предстоит еще регулировка противотуманных фар Калины.

Как отрегулировать свет

Линзованные изделия светят особенно ярко, и после настройки вы по достоинству оцените их эффективность

Для наилучшей эффективности в условиях ограниченной видимости нужно настроить свет, сделать это довольно просто:

  • Перед тем, как отрегулировать противотуманные фары на Калине, нужно найти площадку с ровной поверхностью и стеной или сплошным забором перед ней. Именно в этом месте и будут проводиться все необходимые работы.
  • В первую очередь проверьте давление в шинах, оно должно быть одинаковым, чтобы машина стояла ровно. После этого измерьте расстояние от земли до центра ПТФ и проведите горизонтальную линию на стене на той же высоте. Нормы ГОСТ регламентируют. чтобы на водительском сидении было отягощение весом 75 кг, можно посадить любого человека с примерно такой массой.
  • Работа производится в темное время суток, автомобиль располагается на расстоянии 5 метров от стены, после чего включаются противотуманные фары. Сама регулировка производится с помощью винта, расположение которого показано на фото. То есть для настройки вам понадобится только тонкая крестообразная отвертка.

Главный плюс данного вида работ – простота

Вначале плотным картоном или другим непрозрачным материалом закрывается одна фара, после чего отверткой поток света регулируется так, чтобы его центр располагался на линии или чуть ниже ее. То же самое повторяется и со второй ПТФ, после этого регулировку можно считать законченной.

Для придания дополнительной надежности стеклам и защите их от попадающих камней рекомендуем заказать изготовление наклеек на фары, они защитят поверхность от царапин и трещин.

ПТФ на Калину: выбор, установка, подключение

Подробности Категория: Ремонт Опубликовано 28.12.2014 Устанавливаем на ваз 2110 противотуманные фары

Автомобили Лада Калина оснащены противотуманными фарами (ПТФ) далеко не во всех комплектациях. Но в продаже есть комплект ПТФ на Калину, который можно самостоятельно установить на автомобиль.Рассмотрим, как самостоятельно выбрать, установить и подключить ПТФ.

Покупка ПТФ на Калину

Заводские ПТФ на Калину бывают производства , г. Киржач и «Аутомотив Лайтинг», г. Рязань (бывший «Бош-Рязань»). В продаже имеются также множество китайских аналогов, но лучше остановиться на двух первых вариантах, как самых качественных.

Конструктивно они отличаются не сильно, поэтому можно выбрать любой.

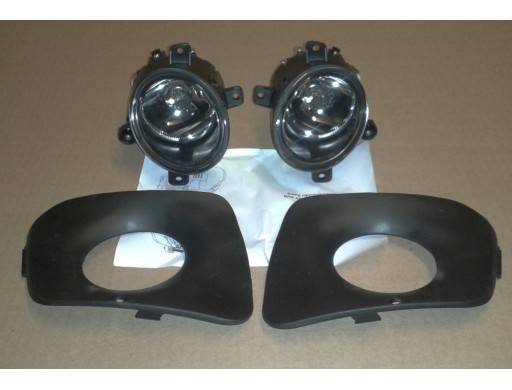

Итак, в первую очередь нам необходим комплект ПТФ, в который входят 2 фары и 2 некрашеные рамки под ПТФ. Рамки можно покрасить под цвет кузова, но проще и дешевле приобрести отдельно крашеные рамки нужного цвета.

Далее необходим монтажный набор для подключения. Их также существует несколько видов, разных производителей. Оптимальным является набор, представленный на фото.

В него входят

  • реле ПТФ
  • кнопка включения ПТФ
  • готовые провода с разъемами
  • саморезы для крепления
  • коннекторы для соединения проводов
  • подробная инструкция по установке и схема.

Сами провода закрыты в гофру, защищающую их от внешних воздействий. Реле маленькое, заводское, с маркировкой 1119…, т.е. для установки в штатное место в монтажном блоке.

Итак, у нас есть комплект ПТФ на Калину, крашеных рамок под них и монтажный набор для подключения.

Установка ПТФ на Калину

Для работы из инструментов нам понадобятся:

  • отвертка
  • ключ на 8

Удобнее делать эту процедуру на снятом бампере, но можно установить ПТФ на Калину и не снимая его.

Начнем с правой стороны. Для удобства работы выкручиваем руль до упора вправо. Для начала снимаем переднюю часть грязезащитного щитка. Отщелкиваем изнутри защелки и выталкиваем заводскую заглушку ПТФ наружу.

Крепим изнутри фару на 3 самореза.

Ставим снаружи крашеную рамку ПТФ до щелчка.

Повторяем тоже самое с левой стороны

На этом установка ПТФ закончена.

Подключение ПТФ на Калину

Для начала подключаем подкапотный жгут проводов к правой и левой ПТФ, закрепляем провода «массы» на кузов. Подключаем плюсовой провод к АКБ, по схеме. Протягиваем подкапотный жгут ПТФ в салон вдоль штатного жгута в левом крыле автомобиля, предварительно сняв левый подкрылок.

Переходим в салон.

Снимаем пепельницу, открутив 4 винта.Через образовавшийся проем выталкиваем наружу заглушки кнопок, под которыми находятся 2 винта, которыми крепится накладка панели приборов.

Снимаем ручки температуры и направления обдува, потянув их на себя.

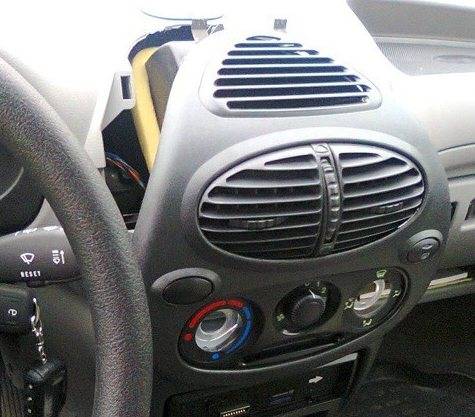

Аккуратно отодвигаем накладку панели, начинать лучше снизу.Выталкиваем заглушку кнопки кондиционера, вместо нее ставим кнопку включения ПТФ.

Два коротких провода, белый и черный, соединяем коннекторами с такими же проводами от кнопки обогрева заднего стекла.

Два длинных провода нужно протянуть от кнопки включения ПТФ к монтажному блоку через панель приборов.

Итак, жгут от кнопки вытащен к монт. блоку. Теперь выдвигаем монтажный блок в салон, насколько позволят провода.

Нащупываем в верхней части панели конец жгута, который засунули со стороны капота. Итак, оба жгута возле монтажного блока: 3 провода из под капота и 2 от кнопки.

Пробуем соединить предохранители и реле по схеме, чтобы проверить правильность работы. Если все работает, собираем все как положено, устанавливаем реле и предохранители в монтажный блок, изолируем все соединения.

Собираем все что было разобрано в обратной последовательности. Все собирается просто, самое сложное поставить на место накладку панели приборов. Лучше сначала закрепить верхние клипсы накладки, а потом как бы стягивая ее вниз защелкнуть остальные.

  • Чистка дроссельной заслонки — 27/12/2014
  • Вертикальный уплотнитель РКИ-19 — 29/11/2014
  • Как снять обшивку двери Калина — 24/11/2014
  • Замена воздушного фильтра ВАЗ — 31/10/2014
  • Как поменять колеса самостоятельно — 18/10/2014

Основные варианты конструкций и критерии, влияющие на качество

В торговой сети можно встретить следующие виды изделий:

  • Продукция под брендом Bosch продается всегда в комплекте (2 шт.) и отличается достаточно прочным стеклом и хорошим качеством светового потока. Можно сказать, что это самый надежный вариант, но и его цена заметно выше всех остальных аналогов.
  • ПТФ производства компании «Луч» во многом схожи с вышеописанными, но на самом деле их качество заметно уступает первому варианту. Единственное преимущество – более низкая стоимость.
  • Противотуманные фары Киржач на Калину имеют линзообразные выпуклые стекла, что позволяет концентрировать световой поток и направлять его именно туда, куда требуется. Довольно добротное и надежное решение.
  • Изделия под брендом ПроСпорт и другими подобными марками выпускаются китайскими заводами. Судить об их надежности и качестве сложно, так как один вариант может быть отличным, а второй выйдет из строя за очень короткий срок.

Продукция концерна Бош и здесь на ведущих ролях

Вопрос, какие противотуманные фары лучше на Калину, вызывает ряд споров, поэтому решение за вами. Как показывает практика, самые популярные варианты — это Бош и Киржач.

Сложно представить более простую схему подключения

Подготовка перед установкой

Как установить фары это одно дело, и перед ним нужно тщательно подготовиться. Особенность светового пучка противотуманных фонарей состоит в его прямолинейности, что позволяет отчетливо опознавать других участников движения в условиях ухудшившейся видимости. В Лада Калина производитель устанавливает оптику «Люкс», хотя сегодняшний рынок представлен разнообразием предложений, среди которых любой владелец сможет подобрать на свой вкус аналоговые ПТФ.

Данные изделия подразделяются на виды в зависимости от качественных показателей и класса.

Замена противотуманных фар на новые аналоги не предполагает выполнения вспомогательных работ, связанных с пилением или сверловкой поверхности бампера. К оптике в комплект производитель докладывает специализированные пластины, форма которых в точности повторяет контуры вырезов в бампере. Все, что потребуется, так это демонтаж штатных заглушек. Теперь самое время приступить к монтажу фар.

Для быстрого и качественного исполнения монтажных работ владельцу потребуется знать, как поставить фары и обзавестись таким набором материалов и инструментов:

  • комплектом выбранной оптики;
  • реле, проводкой и кнопкой для коммутации новых изделий с бортовой сетью;
  • предохранителем вместе со своим держателем;
  • рулеткой для регулировки направления светового пучка;
  • ключами, размер которых «8» и «10»;
  • отрезком проволоки для протяжки проводки;
  • отвертками с разным профилем;
  • нейлоновыми хомутами для фиксации кабельной линии;
  • кусачками, изолентой и паяльником;
  • шестигранным ключом для регулировки направления светового пучка.

Вооружившись инструкцией и завладев всем обозначенным перечнем подручных средств, приступаем к процессу как поставить фары.

Обслуживание и замена задней фары

Чтобы заменить лампы в заднем фонаре Калина 2 универсал и хетчбэк, нужно снять всю блок-фару. Для этого нужно:

  1. Отщелкнуть заглушку рядом с болтом ремня безопасности.
  2. Открутить гайку.
  3. Открыть окошко уплотнителя и открутить оставшиеся крепежи.
  4. Вытащить фонарь.
  5. Лампы вытаскиваются с помощью поворота цоколя против часовой стрелки.

При замене ламп в кузове хэтчбек следует аккуратно снимать гайки, чтобы они не закатились под обшивку. Утерянная деталь будет греметь во время вождения, и в конечном итоге придется разбирать все багажное отделение.

В Калине седан присутствуют специальные отсеки в мягкой обивке для доступа к гайкам. Снимать дополнительные заглушки не потребуется.

Чтобы поддерживать автомобиль в отличном состоянии, требуется периодически выполнять замену ламп, чистить оптику или устанавливать новую. Для снятия передних, задних фар и противотуманок в Калине не требуется дорогостоящих инструментов и специальных знаний.

Готовность электрооборудования

Электропроводка на Ладе Калина соответствовала современным требованиям.

Уже в базовом исполнении:

  • в блок-фарах задних фонарей устанавливались двухнитевые лампы противотуманного света;
  • электрическая схема включала в себя реле и плавкие предохранители (см. также статью Проводка ВАЗ: необходимость модернизации).

На схеме условно представлены:

  1. Плавкий предохранитель цепи ПТФ (F9 по международной классификации);
  2. Электронный иммобилайзер (противоугонная система);
  3. Блок-фары задние с секциями ПТФ;
  4. Блок управления световыми приборами автомобиля (установлен на панели приборов);
  5. Замок зажигания.

Справочно: На фото символом «А» обозначен провод от источника питания. Черным цветом обозначена «масса».

Самостоятельная установка противотуманных фар на автомобиль Лада Калина

На Ладе Калина в местах установки противотуманок стоят защитные заглушки, поэтому делать отверстия в бампере не придется — достаточно просто снять их.

  1. Сначала необходимо снять бампер, для чего следует открутить болты и саморезы снизу бампера и под решетками, также следует открутить винты в колесных арках, при помощи которых закрепляются края бампера. Затем следует вывести боковины бампера из-под арок колес и полностью снять его.
  2. После следует снять заглушки (для отгибания защелок можно использовать плоскую отвертку) и прикрутить ПТФ на саморезы (три на каждую фару).
  3. В салоне авто, над педалью сцепления, необходимо найти место, в которое идет пучок проводов, и вытолкнуть уплотнитель, а затем, при помощи стальной проволоки, протянуть провода от противотуманок рядом с основными проводами.
  4. После необходимо соединить провода противотуманок с основными проводами и стянуть весь пучок стяжками (пластиковыми хомутами).
  5. Напротив противотуманок следует оставить провода достаточной длины с разъемами, прикрутить минусовые клеммы к винтам на кузове автомобиля, и зафиксировать провода посредством стяжек.
  6. Так как суммарная мощность, потребляемая ПТФ, составляет 110 Вт, они должны подключаться через реле, которое управляется кнопкой. Кнопка устанавливается в салоне авто, на приборной панели. Питание для фар можно получить, подключившись к проводу розового цвета в блоке предохранителей (он идет к реле К7, которое включает дальний свет). Также запитать ПТФ можно от сине-черного провода, который идет от замка зажигания.
  7. Подключать ПТФ необходимо через предохранитель на 15 А. Для этого необходимо подключить силовые контакты реле 87 и 30 к проводам на противотуманки и предохранитель соответственно.
  8. После того, как все соединение были произведены, нужно еще раз проверить правильность подключения и после этого подключить клемму аккумулятора, а затем удостовериться, что противотуманки включаются от нажатия кнопки.
  9. Затем в обратной последовательности следует собрать бампер. Разумеется, после сборки не должно остаться лишних винтов.

Регулировка ПТФ

После установки противотуманных фар на машину Ладу Калина необходимо откорректировать направление их светового потока, для чего следует поставить автомобиль на ровную поверхность на расстоянии пяти метров от стены. Затем следует закрыть одну фару (например, картонкой), а после, вращая регулировочный винт, установить границу потока света на 0,5 м ниже уровня фар.

Что нужно для установки и подключения

Стандартные ПТФ входят в некоторые комплектации Калины, они установлены на нижнем бампере. Не всегда качество освещения стандартной оптики оптимальное – многие механики рекомендуют приобрести более качественный комплект и установить его на автомобиль. Конструкторы предусмотрели возможность замены таких фар, для ремонта не потребуется полностью снимать передний бампер.

Какие ПТФ лучше поставить

  1. Оптика Bosch имеет плоское стекло и продаётся в комплекте из 2 приборов. Имеет высокое качество сборки и долгий срок службы.
  2. Фары Киржач можно приобрести по одной – здесь используют выпуклое стекло в форме линзы.
  3. Противотуманки Луч имеют неплохое качество, но в конструкции не предусмотрен клапан запотевания.
  4. Фары ProSport, несмотря на страну-производителя Китай, имеют хорошее качество при невысокой цене.

Инструменты и материалы

Кроме самой оптики? вам потребуется приобрести монтажный набор для подключения. В него входят:

  • реле;
  • включатель фар;
  • несколько проводов с разъёмами;
  • соединители;
  • саморезы;
  • инструкция со схемой установки.

Все необходимое входит в монтажный комплект для подключения ПТФ

На комплекте должна быть специальная маркировка 1119. Она означает, что все детали предназначены для установки в подготовленное место монтажного блока.

ПТФ могут продаваться с внешними рамками или без них. Перед установкой рамки необходимо покрасить под цвет кузова или приобрести уже готовые в подходящей цветовой гамме. Из инструмента понадобится стандартный гаечный ключ на 8 и хорошая отвёртка. Работы можно проводить как при установленном переднем бампере, так и при снятом.

Какую оптику лучше выбрать

В процессе использования машины фонари подвергаются резким перепадам температуры, ударам камнями и мелкими песчинками. Эти факторы отрицательно влияют на стекло, снижают его прозрачность, ухудшая характеристики света.

С завода устанавливаются качественные фары, которые соответствуют требованиям по безопасности. Неофициальные замены комплектуются линзами под ксенон, «ангельскими глазками» и измененной геометрией рефлектора. Такие фонари выглядят красиво, однако изнашиваются быстрее из-за некачественных материалов и могут запотевать при влажной погоде.

Выбирая новую оптику, лучше довериться официальным производителям – Bosch или «Автосвет»

При покупке важно уточнить модификацию кузова и год выпуска Калины. В зависимости от комплектации встречаются притемненные маски или улучшенные световые характеристики

Оптика ближнего и дальнего света

В зависимости от типа кузова в Калине установлены разные детали:

  • седан, хетчбэк – стандартная оптика;
  • спорт, универсал – оборудуются более вытянутым отражателем с увеличенной площадью для повышения площади освещения на 20%.

Чтобы подключить улучшенную оптику на Калину, не нужно прокладывать дополнительные провода или менять контактные разъемы. По точкам крепления и форме оптика не отличается.

При покупке фонарей следует обратить внимание на оригинальные детали с улучшенными показателями. Это позволит повысить характеристики луча без вмешательства в проводку и переделки штатного крепежа

Противотуманные фары

Покупая новые ПТФ, выбирать лучше из оригинальных деталей. Штатные фонари оборудованы прочным стеклом и качественным рефлектором, который направляет луч в соответствии с ГОСТ.

Противотуманки на Калину производят:

Модели отличаются по форме стекла, по качеству различий нет. Фары подключаются к штатной проводке и устанавливаются в крепления на бампере. В базовых комплектациях отсутствуют противотуманки. Для их подключения придется дополнительно приобрести кнопку в салон, реле ПТФ и демонтировать заглушки бампера.

В магазинах встречаются модернизированные фонари с линзами для газоразрядных ламп или светодиодными модулями. Такая продукция не сертифицирована для использования в Калине, поскольку не соответствует требованиям по безопасности транспорта. За такие детали можно получить штраф и предписание на устранение неисправности в течение 10 рабочих дней.

Способы монтажа и виды ПТФ

Для модели Лада Калина являются применимыми разные типы противотуманных осветительных устройств. Фары могут быть:

  • сдвоенными и округлыми;
  • квадратными, утапливаемыми и овальными;
  • подходящими к наружной установке.

Из указанного перечня не все устройства одинаково хорошо подходят для монтажа в рассматриваемой нами модели. Обдуманность покупки здесь должна фигурировать на первом плане, чтобы владельцу LADA Kalina не пришлось в дальнейшем судорожно переделывать штатные крепления.

Во избежание такого неприятного момента рекомендуем присмотреться к ниже приведенным вариантам и производителям:

Весь перечень манипуляций в данном случае будет сведен к снятию «родных» заглушек и установке в посадочные места новых противотуманных огней.

Практика знает два наиболее распространенных метода как монтировать противотуманные фары.

  1. С демонтажем бампера (именно данный способ будет здесь описан).
  2. Без потребности снятия этого кузовного компонента. Таким способом обычно пользуются профессиональные мастера, занимающиеся установкой ПТФ в автомобиле.

Если вы новичок в данном вопросе, то наиболее подходящим методом монтажа противотуманной оптики будет установка своими руками, предусматривающая снятие бампера.

На фото представлен монтажный комплект изделий.

Пошаговая инструкция демонтажа

Чтобы демонтировать передний бампер своими руками, предварительно надо выкрутить крепежные элементы. Они расположены под решеткой радиатора. Затем выкручивают крепления (из арок колес), при помощи которых фиксируется бампер. Боковушки последней конструкции выводят из-под арок колес. Следующий этап заключается в демонтаже бампера.

Чтобы снять заглушки, применяют плоскую отвертку. Противотуманки прикручивают саморезами. На 1 фару потребуется 3 крепежные элемента. Уплотнитель, расположенный под педалью сцепления, выталкивается. Провода от оптики вытягивают. Для этого используют металлическую проволоку. Проводка от ПТФ соединяется с основной проводкой.

Так как ПТФ потребляет 110 Вт, поэтому схема подключения такой оптики предусматривает установку реле. Управляющая кнопка монтируется на приборной панели. Подводка питания к оптике производится с помощью розового провода, находящегося в блоке предохранителей. Сила тока предохранителя, используемого для подключения противотуманки, должна равняться 15А.

Правильная регулировка ПТФ

Чтобы противотуманная оптика не мешала встречным водителям, её необходимо правильно отрегулировать. Так как фары дают направленный свет перед собой, их нужно установить строго горизонтально. Проверить освещение можно, поставив авто перед ровной стеной и включив фары в вечернее время. Основной луч должен быть на уровне переднего бампера и не подниматься выше 50-60 см от земли.

Замена противотуманок на Калине своими руками не требует особых навыков и теоретических знаний. Вместе с комплектом идёт инструкция по замене со схемой подключения. Если у вас возникли трудности при соединении проводов, можно позвать на помощь знакомого электрика.

Виды ПТФ и способы их установки на Калину

Стильные фары для Калины

Существует большое количество противотуманных фар, которые можно устанавливать на автомобиль Лада Калина. ПТФ могут быть следующих видов.

  1. Сдвоенные.
  2. Круглые.
  3. Для наружной установки.
  4. Квадратные.
  5. Утапливаемые.
  6. Овальные.

Однако на самом деле далеко не все вышеперечисленные модели можно установить вместо заводских противотуманок на Калину. При необдуманной покупке автовладельцам приходится переделывать крепления. Если вы хотите этого избежать, лучше всего приобретать один из комплектов ПТФ, выпускаемых следующими производителями.

  1. Противотуманные фары Bosch. Немецкий экземпляр, который отличается высоким качеством стекла и дальностью света. Продаются они только парой.
  2. Противотуманные фары “Луч”. Один из аналогов немецкой продукции, стоимость которых значительно ниже оригинала. Однако и качество их далеко не то, каким обладают немецкие противотуманки.
  3. Противотуманки ProSport от китайского производителя, который изготавливает запчасти для российских автомобилей.
  4. ПТФ “Киржач”. Имеют линзообразные стекла, которые позволяют сконцентрировать дальность и яркость потока света.

Следует отметить, что все противотуманные фары вышеперечисленных производителей идеально подходят для авто Лада Калина и не потребуют проведения каких-либо дополнительных манипуляций. Все, что нужно будет сделать — это снять старые заглушки и вместо них установить новые ПТФ. В комплекте с новыми противотуманками идут 4 заглушки, которые при необходимости можно окрасить в другой цвет для придания автомобилю большей стильности.

Схема подключения ПТФ

Существуют два распространенных способа установки фар против тумана.

  1. Со снятием переднего бампера (способ, который будет описан).
  2. Без снятия бампера — метод используется опытными мастерами, которые не один год занимаются ремонтом автомобилей.

Новичкам рекомендуется выполнять замену ПТФ, предварительно сняв передний бампер. На фото можно увидеть, что входит в установочный комплект противотуманных фар.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
