Устанавливаем время на бортовом компьютере Лада Гранта

Пошаговая инструкция

1. Сначала на дисплее бортового компьютера нужно выбрать чтобы отображались часы.

Сделать это можно с помощью кнопки управления бортовым компьютером.

2. Удерживаем несколько секунд кнопку reset пока на дисплее часы не заморгают.

3. Далее переходим к кнопке управления бортовым компьютером.

Щелкаем кнопку вниз и тем самым настраиваем часы.

Если щелкаем кнопку вверх то настраиваем минуты.

Устанавливаем точное время.

4. После установки времени жмем на кнопку reset, и установленное вами время сохранится.

Видео урок

ВАЗ-2170

• Технические характеристики
• Органы управления
• Приборная панель
• Бортовой компьютер
• Светотехника
• Отопитель салона
• Кондиционер
• Предохранители
• Замена ламп
• Паспортные данные

ЖКИ бортового компьютера расположен на приборной панели и содержит три строки:

• верхняя строка отображает счетчик общего/суточного пробега;
• средняя строка отображает функции бортового компьютера, индикация которых осуществляется последовательно, по выбору водителя:
• нижняя строка отображает пиктограмму выбранного режима.

Для переключения между режимами индикации нижней строки используются клавиши подрулевого переключателя стеклоочистителей: клавиши (позиция 2), расположенные в торце переключателя переключают функции «по кольцу» вперед и назад; клавиша «Reset» (позиция 1), находящаяся снизу переключателя сбрасывает значения в «ноль».

Показания верхней строки (общий/суточный) пробег переключаются кнопкой, расположенной в правой части приборной панели (под датчиком топлива). Если индицируется счетчик суточного пробега, то для его обнуления необходимо нажать и удерживать кнопку в течение 3 секунд.

Порядок установки часов на Ладе-Приоре:

• Для перехода из режима индикации текущего времени в режим установки необходимо нажать и удерживать более 3 секунд клавишу «Reset», при этом значения часов и минут начнуть мерцать;
• Установка минут производится путем нажатия клавиши «переключения по кольцу вперед», расположенной на торце подрулевого переключателя стеклоочистителей;
• Установка часов производится путем нажатия клавиши «переключения по кольцу назад», расположенной на торце подрулевого переключателя стеклоочистителей;
• При однократном нажатии клавиши значение минут/часов увеличивается на «1», для более быстрого изменения значений необходимо нажать и удерживать клавишу;
• При установке минут счетчик секунд обнуляется (установка счетчика часов на счетчик секунд не влияет);
• Для возврата из режима установки в режим индикации необходимо кратковременно нажать на клавишу «Reset» или в режиме установки часов в течение 1 минуты не нажимать ни одну клавишу.

Подробная информация об отображаемых функциях (их диапазонах) бортового компьютера Лады-Приоры:

• текущее время (час, мин) – 0:00-23:59 (разрешающая способность 1 минута);
• наружная температура воздуха (°C) – -40°C..+70°C; (разрешающая способность 1°C);
• время движения (час, мин), определяется как время, в течение которого двигатель работал с момента последнего обнуления – 0:00-99:59 (разрешающая способность 1 минута; для обнуления необходимо в течение 3 секунд удерживать клавишу «Reset»)
• средний расход топлива (л/100км) – 0,0-19,9 (разрешающая способность 0,1л/100км; после обнуления первые 500 метров пройденного пути не индицируются);
• мгновенный расход топлива (л/100км) – 0,0-19,9 (не индицируется, если скорость движения менее 1 км/ч);
• примерный остаточный запас хода (км) – 999-30 (разрешающая способность 5 км);
• средняя скорость авто (км/ч) – 0-250 (разрешающая способность 1 км/ч; после обнуления первые 500 метров не индицируются);
• количество израсходованного топлива (л) – 0-9999 (разрешающая способность 1 л; для обнуления необходимо в течение 3 секунд удерживать клавишу «Reset»).

Как настраиваем

Если все вышеназванные переключатели благополучно найдены, можно приступать к установке времени. Часы в машине данной модели настраиваются в несколько этапов, пошагово. Вот какие шаги вам нужно будет предпринять:

1. Для начала следует либо включить и выключить зажигание, либо включить габаритные огни. Это желательно сделать для того, чтобы жидкокристаллический дисплей на панели управления начал лучше подсвечиваться и показатели пробега и времени стали виднее.
2. Для дальнейших действий вам потребуется такой режим экрана, в котором отображен общий пробег автомобиля, поэтому перед установкой времени следует убедиться, что на дисплее не показывается суточный пробег.
3. В случае необходимости осуществляем сброс суточного пробега быстрым единовременным нажатием на соответствующую кнопку. Проверьте – экран должен находиться в режиме, когда на нем горят буквы «ODO» (одометр, или расходомер).
4. Далее нажимаем эту же кнопку, но теперь ее следует удерживать приблизительно две-три секунды – до того момента, пока циферблат часов на жидкокристаллическом дисплее не замигает. Таким образом, осуществляется вход непосредственно в опцию настройки времени.
5. После этого на правом подрулевом переключателе, который управляет работой дворников, требуется отыскать кнопочный переключатель, регулирующий показатели на ЖК-экране. С помощью переключателя устанавливаем текущее время суток. При этом не следует забывать, что кнопка «вверх» предназначена для регулировки часов, а с помощью кнопки «вниз» устанавливаются минуты. В случае если вы нечаянно перескочили требуемую вам цифру – назад вернуться не получится, нужно все равно нажимать на «вперед» и прокрутить еще один круг до необходимого значения.
6. Когда правильное время установлено, следует еще раз нажать (не удерживая) на кнопку сброса суточного пробега. При нажатии жидкокристаллический дисплей должен выйти из режима установки времени.
7. В случае если перед настройкой часов вы включали габаритные огни – выключите их.

Читать дальше: Зеркало на присоске на лобовое Установка точного времени на Ладе Гранта завершена.

Как можно заключить из вышенаписанного, настройка часов на ВАЗ-2190 не представляет собой ничего сложного. Пошаговое описание того, как это делается, есть также и в инструкции по эксплуатации автомобиля, но отыскать его там очень сложно.

Есть сразу несколько причин, из-за которых вам потребуется информация, как настроить время в отечественной Лада Гранта. Зачастую, когда вы покупаете новую машину в салоне, часы показывают не правильное время. Случаются еще и сбои в электронной системе авто при различных неблагоприятных разнообразных факторах от воздействия внешней среды, к примеру, в ветреную, чрезмерно морозную, слишком снежную или даже дождливую погоду.

На отечественной Лада Гранта часы внезапно могут начать показывать совсем иное время, это является заводским браком, и вам придется понять, как установить время в своей машине. Многочисленные владельцы Гранты на различных крупных форумах пишут, что устанавливать точное время на модели при постоянной ее эксплуатации приходится довольно часто.

Чтобы собственноручно поменять некорректное время на популярной Лада Гранта, вам совершенно не обязательно быть профессиональным сотрудником автосервиса, и даже не надо быть автомехаником или опытнейшим автолюбителем. Можно легко и просто все сделать собственноручно, главное, знать, как настроить часы на приборке.

Если знать, как настроить время правильно на модели Лада Гранта, то у вас займет данная процедура совсем немного времени. Когда вы самый первый раз проведете настройку часов на соответствующее действительности время, и самостоятельно с использованием знаний разберетесь, как все настраивать, то отныне вы сможете в абсолютно любых ситуациях быстро настраивать часы, когда они сбиваются, а иногда это случается в самый не подходящий момент.

Тут необходимо отметить и то, что при настройке часов непосредственно в Лада Гранта совершенно нет никакой разницы, какая комплектация модели, неважно «Люкс» это или «Стандарт», время будет настраиваться везде одинаково. Читать дальше: Сотрудник полиции обязан оказать гражданину получившему телесные. Читать дальше: Сотрудник полиции обязан оказать гражданину получившему телесные

Читать дальше: Сотрудник полиции обязан оказать гражданину получившему телесные

Два метода установки бортового компьютера

На Ладу Гранту установка бортового компьютера ШТАТ выполняется двумя способами. В первом случае БК закрепляют на центральной панели, во втором – на облицовке тоннеля пола. Корпус БК устанавливают вместо заглушки (см. фото).

Торпедо и тоннель, два варианта

Жгут проводов, который идёт в комплекте, должен соединять разъём OBD (см. фото) с разъёмом компьютера. Сначала найдите нужный разъём, затем отключите АКБ.

Что находится над тоннелем справа

Для выполнения последнего действия понадобится ключ «на 10». Отключать надо только клемму «минус».

Перед монтажом

Сначала проверим, включается ли наш БК и совместим ли он с машиной. Выполняем стандартное подключение, а затем подсоединяем АКБ. Бортовой компьютер на Ладе Гранте покажет версию прошивки.

Здесь – версия «027»

Заметим, что время отображения версии ограничено двумя секундами.

В «новых» прошивках («019» и новее) узнать версию ПО можно так: жмём правую кнопку БК, «перелистываем» все функции, доходим до надписи «dro», жмём кнопку длительно.

Смысл в том, что «старые» версии не совместимы с новым оборудованием: прошивка «026» не подходит для 27-го мотора и т.д. Проверьте работоспособность: выберите «функцию 2» (градусы Цельсия), дождитесь появления показаний. Обычно при несовместимости отображается «минус 40».

Компьютер в тоннеле

Чтобы смонтировать БК в тоннель, отверните два винта, расположенных на обшивке справа. Ещё нужно будет снять кожух рычага.

Кожух снимают при помощи отвёртки

В варианте с АКП требуется больше действий. Здесь нужно отвернуть по два винта справа и слева, а затем снимают накладку ручника (3 винта). Когда она снята, откручивают винт, удерживающий концевик. И затем через отверстие концевика выкручивают винт на обшивке.

Всё готово к монтажу БК

Когда ниша рычага открыта, можно дотянуться до заглушки, заменяющей собой кнопку. Заглушка легко демонтируется.

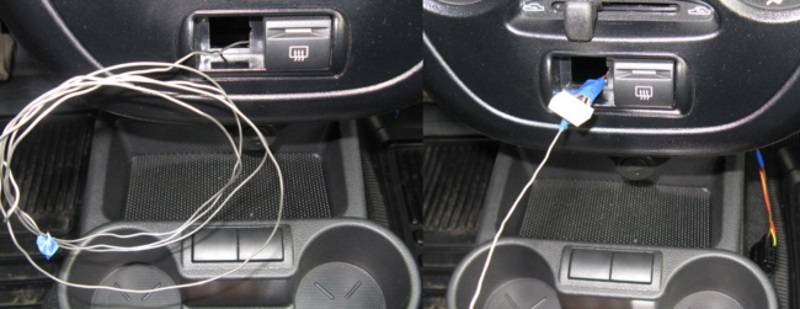

Из отверстия кнопки к углу обшивки протягивают проволоку. К проволоке привязывают провода и вытягивают их наружу. Клеммник должен выходить из отверстия на 2-3 см. Выполните все подключения: компьютер – к «белому» клеммнику, а «чёрный» клеммник – к разъёму OBD.

На последнем шаге в нишу устанавливают модуль БК. Но сначала нужно закрепить обшивку. Мы рассмотрели, как установить бортовой компьютер на Ладу Гранту с любой «коробкой».

Установка бортового компьютера на «торпеду»

Для установки БК на торпедо не нужно ничего откручивать. Просто демонтируем заглушку и дотягиваем до угла тоннеля проволоку. Затем к проволоке привязывают жгут, ну и т.д.

Проводной жгут идёт под торпедо

Все действия иллюстрируются на фото.

Тем, кто не справится с задачей, рекомендуем поступить так: надо открыть бардачок, освободить его полностью, а затем отщёлкнуть два ограничителя на задней стенке. Дальше вся конструкция «открывается», и через появившуюся прорезь до заглушек дотягиваются рукой.

При подключении жгута, предусмотренного в комплекте, ошибиться почти невозможно – все разъёмы сделаны несимметричными. Жаль, что проводку нельзя скрыть полностью.

Пара проводов осталась заметной

Как отрегулировать передние сиденья

Перед поездкой отрегулируйте положение сиденья так, чтобы чувствовать себя за рулем комфортно. Неудобная посадка повышает утомляемость, что может негативно повлиять на безопасность движения. Передние сиденья регулируются в продольном направлении (вперед-назад), по углу наклона спинки и по высоте подголовников.Правильным считается регулировка сиденья, когда выпрямленная левая нога всей стопой опирается на пол под педалью сцепления, а руки, слегка согнутые в локтях, лежат на рулевом колесе в положении “без 10 минут 2 часа”. Сядьте на сиденье и проверьте, насколько удобно сидеть за рулем.

Если надо отрегулировать наклон спинки сиденья, поверните ручку шарнира. Спинка поднимается или опускается при вращении ручки в соответствующую сторону.

Если надо передвинуть сиденье вперед или назад, поднимите ручку которая находится под сиденьем и передвиньтесь вместе с сиденьем в нужном направлении, после чего отпустите ручку. Слегка подвиньтесь вперед-назад, чтобы сиденье зафиксировалось в выбранном положении.

Чтобы отрегулировать подголовник по высоте, поднимите его вверх или опустите вниз. Пружинные зажимы удержат подголовник в выбранном положении.

Обновляем прошивку БК сами

Прежде всего, нужно будет купить переходник USB-K-Line. Из софта понадобится прошивка, программа для её установки, а также драйвер для переходника. Если всё это уже есть, соберите схему, как на фото.

Используются всего три провода

Заметим, что тумблер Т1 замыкают «по просьбе» самой программы. В остальное время он будет разомкнут.

Роль источника питания может выполнять и компьютер – просто подключитесь к разъёму Molex. А для БК подойдёт клеммник, снятый с компьютерного кулера (2 шт.).

Процесс обновления

Сначала подключите переходник к USB-порту. Установите драйвер. Запомните, какой «виртуальный COM-порт» будет использоваться. Дальше действуйте так:

1. Запускают программу на выполнение. Выбирают прошивку (кнопка «Папка»);
2. Выбирают номер COM-порта (кнопка «Порт»);
3. Нажимают кнопку с «молнией». Появится надпись «Включи питание». На БК жмут любую клавишу и затем замыкают тумблер.

Процедура займёт пару минут. Индикатор процесса будет показан в окне.

Окно программы «Штат» под Windows

Где скачать софт?

Пусть бортовой компьютер на Ладу Гранту мы хотим купить, а не прошить. Переходим на сайт фирмы «Штат», выбираем нужную категорию. Затем находим наш БК (X1-G), нажимаем на фото и видим страницу товара. На ней будет ссылка на программу и на файл прошивки.

Труднее дело обстоит с драйвером. Нам нужен драйвер USB-COM. Если куплен переходник с микросхемой «BM», сделайте следующее:

1. Перейдите на сайт изготовителя (фирма «Ftdichip»);
2. Откройте вкладку «Drivers»;
3. Перейдите к закладке «VCP Drivers»;
4. Выберите нужный файл (есть версии для разных ОС), скачайте его.

Описание и расположение индикаторов и приборов на панели

Обозначение индикаторов на щитке Для начала ознакомимся с описанием, комбинация приборов Лада Гранта, схема которой приведена выше, включает в себя следующие компоненты:

1. Тахометр, этот датчик позволяет узнать, какова частота вращения коленвала в данный момент.
2. Лампочка неисправностей в работе системы управления ДВС.
3. Левый поворотник.
4. Датчик давления моторной жидкости в двигателе. Если он горит после запуска ДВС, необходимо проверить уровень масла в агрегате, если он слишком маленький, возможно, имеет место проблема утечки.
5. Индикатор антиблокировочной системы.
6. Лампочка штатной противоугонной системы — иммобилайзера. Этот узел предназначен для блокировки запуска мотора в случае несанкционированного проникновения в авто.
7. Индикатор перегрева антифриза в системе охлаждения, появляется в том случае, если температура двигателя достигнет 115 градусов.
8. Лампочка, которая включается, если блок управления зафиксировал аварийное состояние тормозной системы. Как правило, ее появление обусловлено недостатком тормозной жидкости в бачке.
9. Правый поворотник.
10. Индикатор разрядки аккумуляторной батареи.
11. Спидометр, стрелка которого соответствует скоростному режиму, с которым движется автомобиль. Датчик скорости, который выводит эту информацию на шкалу, монтируется на картере коробки передач.
12. Индикатор включения системы курсовой устойчивости.
13. Лампочка запрета включения повышенной передачи (как правило, не используется).
14. Этот индикатор появляется при активации дальнего освещения.
15. Символ включения задних противотуманок.
16. Лампа включения ближнего освещения.
17. Индикатор активации передних противотуманок.
18. Кнопка, предназначенная для сброса суточного километража.
19. Жидкокристаллический экран, где отображаются данные о последней поездке, в частности, километраж. В соответствии с тем, какая комплектация транспортного средства, данные, выводимые на экран, могут отличаться. В общем на дисплее может выводиться время, пробег, температура воздуха снаружи, опции бортового компьютера, объема топлива, а также информация в виде подсказок касательно переключения передач.
20. Индикатор не запертых дверей в машине.
21. Символ резервного остатка горючего в баке.
22. Этот индикатор появляется при недостаточном уровне давления в покрышках.
23. Сигнальная лампа работы ЭУР. Если она горит при запущенном двигателе, то скорей всего, в работе системы электроусилителя руля возникли проблемы.
24. Этот символ горит, когда ремни безопасности не пристегнуты.
25. Индикатор неисправностей двигателя, в большинстве случаев не используется.
26. Символ состояния подушек безопасности. Он всегда появляется после включения зажигания, поскольку производится режим тестирования системы. Если он продолжает гореть после запуска силового агрегата, это может свидетельствовать о неполадках в работе системы, поэтому необходимо обращаться в сервис. Если этот индикатор горит, то в случае аварии подушка либо не раскроется, либо она может раскрыться в неподходящий момент во время движения, что может быть еще хуже (автор — канал Лада Гранта Фан).

Установка будильника

• Нажать кнопку 4 в режиме «Будиль­ник».
• Кнопками 5, 6 установить нужное значение часов.
• Нажать кнопку 4. Кнопками 5, 6 установить нужное значение минут.
• Нажать кнопку 4 для завершения ус­тановки будильника.
• В режиме «Теку­щее время» будет светиться символ будильника (будильник включен).

* При переполнении счетчика любого из накапливаемых параметров («Время в пути», «Время в пути с остановками», «Общий расход», «Пробег поездки») происходит сброс всех накапливаемых, а также расчетных («Средний расход топлива», «Прогноз пробега на остатке топлива», «Средняя ско­рость») параметров, с появлением двухтонального звукового сигнала.

Выключение будильника

• Нажать кнопку 4 в режиме «Будиль­ник».
• Нажать кнопку 1 для выключения бу­дильника. В цифровых разрядах по­явится «—.—», а в режиме «Текущее время» символ будильника светиться не будет (будильник выключен).

Регулировка яркости подсветки индикатора

При включенных габаритных фона­рях регулировка уровня подсветки производится регулятором освещения шкалы приборов. При выключенных габаритных фо­нарях регулировка уровня подсветки производится программно:

• — нажать кнопку 4 в режиме «Время в пути с остановками». На индикаторе будут высвечиваться все одиночные сегменты (пиктограммы), что является признаком режима регулировки уров­ня подсветки, а в цифровых разрядах будет высвечиваться число, соответ­ствующее уровню подсветки в процен­тах от максимального значения;
• — кнопками 5, 6 установить необхо­димый уровень яркости подсветки; нажать кнопку 4 для завершения режима регулировки яркости.

Маршрутный компьютер

Маршрутный компьютер (МК), пока­занный на рис. 37, устанавливается в вариантном исполнении вместо ча­сов в автомобилях ВАЗ 2110, ВАЗ 2111, ВАЗ 2112. МК имеет 15 функций, разбитых на 3 группы (см. табл. 2). Выбор группы осуществляется кнопками 1, 2 и 3.

В каждой группе функции разделены на основные и дополнительные. Основные функции перебираются по кольцу кноп­ками 1, 2 и 3. Дополнительные функции перебираются кнопкой 5. При выклю­ченном зажигании компьютер всегда находится в режиме «Текущее время». При снятом аккумуляторе ход часов и все накапливаемые параметры сохра­няются не менее 1 мес.

Как подключить

Чтобы правильно подключить бортовой компьютер к «Ладе Гранте», необходимо не только внимательно читать инструкцию и следовать изложенным там рекомендациям, но и понимать принцип работы таких устройств. Ведь БК является только посредником между ЭСУД и водителем, отображая информацию, полученную от системы управления двигателем и других электронных устройств.

В современных легковушках вся микропроцессорная техника объединена в одну сеть, информация внутри которой передается по одному или двум сигнальным проводам, так называемой «CAN-шине».

Все устройства сети обмениваются друг с другом пакетами импульсов, в которых зашифрована служебная информация, подключив бортовой компьютер к этой сети, вы через него получите доступ ко всей маршрутной информации.

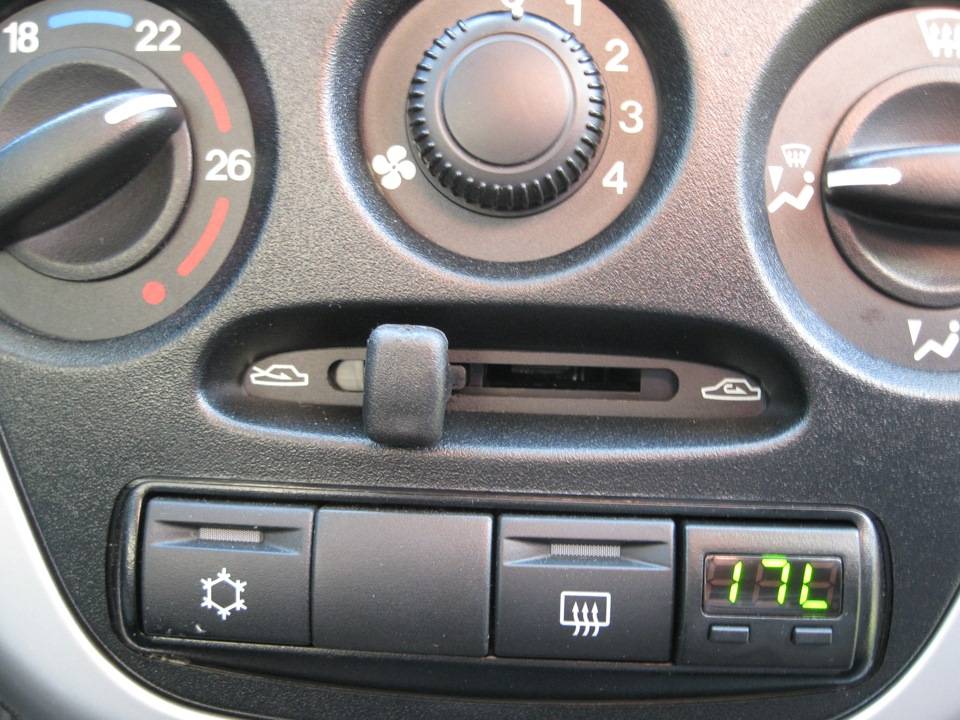

Установленный БК «Штат Х1-G»

На предшествующих «Гранте» поколениях автомобилей «Лада», особенно родоначальнике всех переднеприводных моделей «ВАЗ», семействе «Самара-1», с переходом на инжекторные моторы тоже ставили аналог стандартной CAN-шины (К-линию), но он был гораздо более медленным и менее информативным. Поэтому часть информации приходилось получать отдельно, например, данные об уровне топлива снимали с соответствующего датчика или контакта на панели приборов, куда он был подключен. На «Гранте» же вся важная информация поступает на ЭСУД, а после обработки ее может получить маршрутный компьютер. Такая же ситуация и на более современных моделях автомобилей «Лада», поэтому способ подключения бортового компьютера для них одинаков.

Порядок действий для «Штат Х1-G»

Чтобы подключить к «Ладе Гранте» бортовой компьютер «кнопку», поступайте так:

• отключите аккумулятор;
• вытащите заглушку из того гнезда, куда вы планируете поставить маршрутник;
• просуньте тонкую длинную и жесткую проволоку через это отверстие так, чтобы она вышла позади консоли, рядом с диагностическим разъемом;
• соберите переходник с разъема OBD-II на шестиконтактную колодку бортового компьютера (строго следуйте схеме, указанной в инструкции по эксплуатации);
• подключите соответствующую колодку переходника к диагностическому разъему;
• изолентой прикрепите шестиконтактный разъем к проволоке и вытащите его в отверстие для установки маршрутника;
• подключите шестиконтактную колодку к бортовому компьютеру «Лады Гранты»;
• вставьте маршрутник на место;
• подключите аккумулятор;
• включите зажигание, чтобы убедиться, что вы подключили маршрутник правильно и он штатно работает.

Установка БК на торпедо

Следование этому алгоритму избавит вас от необходимости разбирать консоль, поэтому вы сможете установить и подключить бортовой компьютер на «Ладу Гранту» за 10–30 минут.

Если у вас нет инструкции по эксплуатации и, вы не знаете, как сделать переходник и подключить колодки, то вот правильная распиновка:

Номер контакта колодки OBD-II	Назначение	Цвет провода	Номер контакта шестиконтактной колодки маршрутника
5	Масса	Черный	3
6	CAN High	Коричневый	1
14	CAN Low	Желто-синий	6
16	Питание +12 В	Красный	4

Выбирая эту модель маршрутника, учитывайте его версию его прошивки, наиболее свежие версии подходят только для машин последних лет выпуска, если же ваша машина выпущена до 2018 года, то скачайте на сайте производителя программное обеспечение более ранней версии и залейте его в БК.

Порядок действий для установки других маршрутников

Если вы хотите установить на «Ладу Гранту» какой-то другой бортовой компьютер, а также правильно подключить его, то поступайте так:

• определите место, где будет размещен маршрутник;
• определите оптимальные места входа и выхода проводов переходника;
• изготовьте переходник с распиновкой из инструкции по эксплуатации;
• проложите переходник;
• установите и закрепите маршрутник на выбранном месте;
• подключите переходник к диагностическому разъему;
• подключите переходник к разъему бортового компьютера.

Обязательно отключайте аккумулятор, чтобы не повредить электронику, а также после первого включения зажигания проверяйте работу бортового компьютера, установленного на «Ладе Гранте».

Взаимодействие с устройством

Начнем с того, что в продаже представлены различные варианты. При этом многие из них имеют четырехразрядный цифровой дисплей (зачастую монохромный). Наличие такого дисплея несколько осложняет взаимодействие водителя с БК, так как нужно привыкать к разным сокращениям и пиктограммам.

Если просто, способ отображения информации на таких дисплеях сначала может вызывать некоторые затруднения. Например, «ПР.ОСТ» будет означать, какой пробег предполагается на имеющемся остатке топлива и т.д.

Что касается способов управления устройством, зачастую это происходит при помощи кнопок, которых может быть две или больше (в зависимости от типа, производителя, модели БК и других особенностей). Как правило, при помощи кнопок имеется возможность менять яркость подсветки дисплея, управлять режимами работы, вносить свои коррективы и т.д.

БК обычно реагирует на короткие и длительные нажатия кнопок, что позволяет осуществлять навигацию по условному меню, изменять параметры, заходить в подразделы.

Отметим, что такая особенность управления также может осложнить взаимодействие с ботовым компьютером, особенно на этапе ознакомления с устройством. По этой причине рекомендуем отдельно изучить инструкцию и всегда иметь мануал под рукой.

Два метода установки бортового компьютера

На Ладу Гранту установка бортового компьютера ШТАТ выполняется двумя способами. В первом случае БК закрепляют на центральной панели, во втором – на облицовке тоннеля пола. Корпус БК устанавливают вместо заглушки (см. фото).

Торпедо и тоннель, два варианта

Жгут проводов, который идёт в комплекте, должен соединять разъём OBD (см. фото) с разъёмом компьютера. Сначала найдите нужный разъём, затем отключите АКБ.

Что находится над тоннелем справа

Для выполнения последнего действия понадобится ключ «на 10». Отключать надо только клемму «минус».

Перед монтажом

Сначала проверим, включается ли наш БК и совместим ли он с машиной. Выполняем стандартное подключение, а затем подсоединяем АКБ. Бортовой компьютер на Ладе Гранте покажет версию прошивки.

Здесь – версия «027»

Заметим, что время отображения версии ограничено двумя секундами.

В «новых» прошивках («019» и новее) узнать версию ПО можно так: жмём правую кнопку БК, «перелистываем» все функции, доходим до надписи «dro», жмём кнопку длительно.

Смысл в том, что «старые» версии не совместимы с новым оборудованием: прошивка «026» не подходит для 27-го мотора и т.д. Проверьте работоспособность: выберите «функцию 2» (градусы Цельсия), дождитесь появления показаний. Обычно при несовместимости отображается «минус 40».

Компьютер в тоннеле

Чтобы смонтировать БК в тоннель, отверните два винта, расположенных на обшивке справа. Ещё нужно будет снять кожух рычага.

Кожух снимают при помощи отвёртки

В варианте с АКП требуется больше действий. Здесь нужно отвернуть по два винта справа и слева, а затем снимают накладку ручника (3 винта). Когда она снята, откручивают винт, удерживающий концевик. И затем через отверстие концевика выкручивают винт на обшивке.

Всё готово к монтажу БК

Когда ниша рычага открыта, можно дотянуться до заглушки, заменяющей собой кнопку. Заглушка легко демонтируется.

Из отверстия кнопки к углу обшивки протягивают проволоку. К проволоке привязывают провода и вытягивают их наружу. Клеммник должен выходить из отверстия на 2-3 см. Выполните все подключения: компьютер – к «белому» клеммнику, а «чёрный» клеммник – к разъёму OBD.

На последнем шаге в нишу устанавливают модуль БК. Но сначала нужно закрепить обшивку. Мы рассмотрели, как установить бортовой компьютер на Ладу Гранту с любой «коробкой».

Установка бортового компьютера на «торпеду»

Для установки БК на торпедо не нужно ничего откручивать. Просто демонтируем заглушку и дотягиваем до угла тоннеля проволоку. Затем к проволоке привязывают жгут, ну и т.д.

Проводной жгут идёт под торпедо

Все действия иллюстрируются на фото.

Тем, кто не справится с задачей, рекомендуем поступить так: надо открыть бардачок, освободить его полностью, а затем отщёлкнуть два ограничителя на задней стенке. Дальше вся конструкция «открывается», и через появившуюся прорезь до заглушек дотягиваются рукой.

При подключении жгута, предусмотренного в комплекте, ошибиться почти невозможно – все разъёмы сделаны несимметричными. Жаль, что проводку нельзя скрыть полностью.

Пара проводов осталась заметной

Подведем итоги

Как видите, никаких сложностей или препятствий для осуществления настройки времени в популярной LADA Granta нет. Главное соблюдать всю последовательность действий и вы без труда за считанные минуты все настроите. Данная инструкция по настройке присутствует и в руководстве пользователя. Сделав единожды такую процедуру, все последующие разы вы будете обходиться уже без инструкции, и в любом месте и время, произведете настройку при необходимости. Напомним, что данная инструкция по настройке применима ко всем Грантам независимо от комплектации.

Существует несколько основных причин, по которым может потребоваться настройка часов в автомобиле Лада Гранта (ВАЗ-2190). Так, при приемке машины у дилера часы в автомобиле, как правило, показывают неправильное время. Время также сбивается при отсоединении клемм аккумулятора или удалении самого аккумулятора. Довольно часто случаются сбои в электросистеме автомобиля при неблагоприятных факторах воздействия внешней среды, например, в сильно дождливую, снежную, морозную или ветреную погоду.

Кроме того, часы на Ладе Гранта могут внезапно «сойти с ума» и начать показывать некорректное время сами по себе – один из «косяков» производителя. К сожалению, при выпуске недорогих отечественных автомобилей от заводского брака никто не застрахован. Автовладельцы, уже приобретшие ВАЗ-2190, на форумах пишут, что заниматься установкой времени на Ладе Гранта при активной эксплуатации автомобиля приходится достаточно часто.

Для того чтобы самостоятельно настраивать часы в Ладе Гранта, необязательно быть закоренелым автолюбителем, гуру-автомехаником или профессиональным работником автосервиса. Весь процесс от начала и до конца можно провести своими руками. Если вы любите копаться в «железе» и электронных «мозгах» вашего автомобиля, освоить такой легкий процесс, как настройка часов, у вас получится без особых трудностей.

Установка времени на автомобиле Лада Гранта – дело довольно нехитрое, если, конечно, обладать соответствующими знаниями. Достаточно всего лишь один раз провести эту процедуру, и вы, так или иначе, разберетесь во всех ее нюансах настолько, что впредь сможете в любых ситуациях осуществлять настройку часов на приборной панели самостоятельно.

При этом не имеет значения комплектация автомобиля – будь то стандарт или люкс, время настраивается одинаково во всех автомобилях Лада Гранта.
