Меняем пыльник наружного шруса на Рено Логан своими руками

Схема замены наружного ШРУСа:

• Первым делом нужно снять автомобильную направляющую.
• Ботинок складывается в сторону, чтобы не мешать.
• Защелку необходимо отбить молотком, так как внутренняя система удержания металлического кольца надежно удерживает петлю.
• После того, как ШРУС уронили, следует осмотреть кольцо, если оно сломалось, заменить.

В комплект внешнего гранатомета входят два кольца — выбирайте то, которое соответствует диаметру снимаемого. Новая граната надевается после установки кольца на штангу.

В результате ударов детали могут выйти из строя или выйти из строя. Это касается как внутренней полости, так и самой клетки. Также частыми причинами выхода из строя внешнего ШРУСа могут быть:

• Поломка сепаратора;
• Ржавчина и пыль на шарах.

О повреждении можно догадаться по таким признакам, как щелчки и скрипы во время движения при повороте рулевого колеса. При движении по прямой проблем нет.

Замена пыльника внешнего ШРУСа производится следующим образом:

• Автомобиль поставлен на подъемник, гайки трансмиссии немного ослаблены.
• Передние колеса поднимаются и снимаются.
• Защита картера снимается.
• Под сливным отверстием установлена ​​пластиковая емкость для трансмиссионного масла, жидкость полностью слита.
• Рулевая тяга снимается со ступицы.
• Отвинчиваются элементы крепления шарового шарнира.

• Ступица снимается с исходного положения.
• Снимаются болты крепления ботинка.
• Коробка передач и ШРУС снимаются.
• Внутреннее кольцо ШРУСа снимается с вала.
• Ослабляют зажим на резиновой подкладке и снимают.
• также можно снять пластиковый пыльник рядом с сальником и подшипником.
• Наружный пыльник обрезается после снятия зажимов и снимается.

После этого устанавливаются новые элементы, а при сильном износе также производится замена сальника. Сбор производится в обратном порядке.

Схема замены наружного шруса:

• Первым делом необходимо снять привод автомобиля.
• Пыльник отгибается в сторону, откуда он не будет мешать.
• По стопору следует стучать молотком, так как стопорная внутренняя система из металлического кольца крепко держит шарнир.
• После того, как ШРУС выпал, следует осмотреть кольцо, при поломке — заменить.

Комплект наружной гранаты включает два кольца: выбрать следует то, что подходит по диаметру снятому. Новая граната надевается после установки кольца на вал.

Поломки и неисправности детали могут возникать из-за ударов. Это касается как внутренней полости, так и самой обоймы. Кроме того, частыми причинами выхода из строя наружного ШРУСа могут стать:

• Разлом сепаратора;
• Ржавчина и пыль на шариках.

Наличие повреждения можно заподозрить по таким признакам, как щелчки и хруст во время движения при поворотах руля. При езде по прямой проблема отсутствует.

Замена пыльника наружного ШРУСа выполняется таким образом:

• Авто ставится на подъёмник, гайки приводов немного ослабляются.
• Передние колёса ставятся на домкрат, их следует снять.
• Снимается картерная защита.
• Пластиковая ёмкость для масла из коробки передач устанавливается под отверстие слива, жидкость полностью сливается.
• Со ступицы снимается рулевая тяга.
• Крепления шаровой опоры откручиваются.

• Ступица извлекается из своего штатного места.
• Снимаются болты, являющиеся креплением пыльника.
• Привод и ШРУС извлекаются.
• Внутренняя обойма ШРУСа удаляется из вала.
• Хомут на резиновом внутреннем пыльнике ослабляется и снимается.
• Пластиковый пыльник рядом с сальником и подшипником тоже извлекается.
• Внешний пыльник разрезается после снятия хомутов и удаляется.

После этого устанавливаются новые элементы, а при большом износе делают также замену сальника. Сбор выполняется в обратном порядке.

Сейчас читают: Ремонт Renault Logan : Диагностика неисправностей бортового электрооборудования

Внимание! Замена внешнего пыльника наружного ШРУСа с правой и левой стороны проводится идентично, с той лишь разницей, что размеры их несколько отличаются: правый больше на 2 см в длину и на 1,5 см — в диаметре

Что учесть в процессе замены?

Чтобы устройство распределения внешней и внутренней угловой скорости (ШРУС) автомобиля Renault проработало дольше, необходимо учитывать следующее:

Если правый багажник поврежден, проверьте и замените (если проблема) внешний защитный кожух с левой стороны. Алгоритм действий в этом случае идентичен. Единственное отличие в том, что левый боковой щиток на два сантиметра короче, а диаметр на 15 мм больше. Это значит, что левый и правый кожух — это изделия, не относящиеся к разряду сменных (этот момент необходимо учитывать в процессе проведения работ).
При сбивании внутренней обоймы шарнира зубилом будьте осторожны, так как этот узел считается очень хрупким. Лучше всего ударить несколько раз в разные места

Если зажим не снимается, сделайте еще три удара в тех же местах.
Обратите внимание, что натянуть на дерево новый защитный кожух — непростая задача. По этой причине нанесение смазки на вал Renault является обязательным условием (без нее ничего не выйдет).
Одновременно замените наружный блок и пластиковую крышку

Работу проводить с учетом замены подшипника и сальника.

Как видно из статьи, изменение внешнего вида багажника Renault — решаемая задача даже для начинающего автолюбителя. Главное — заранее подготовить инструмент, позаботиться о технической части работы и подготовить качественные детали к замене. Если какие-то моменты непонятны, всегда можно посмотреть обучающее видео.

Приводы колёс

Машины Renault Logan (с двигателем 1.4 и 1.6 л, как с АБС, так и без) оснащаются двумя приводными валами — правым и левым. Конец каждого привода оборудован внешними и внутренними ШРУСами. Наружные выполнены в одинаковой конструкции, разница имеется во внешних ШРУСах:

• Левый трипоид стоит в картере КПП;
• Правый шарнир — в обойме внутреннего ШРУСа.

Правый вал привода длиннее левого, с резинометаллическим демпфером, гасящим колебания во время движения. Между валами и ШРУСами устанавливаются пыльники, которые защищают устройство от попадания грязи и пыли. Герметичность каждой из сторон обеспечивается затяжкой хомутов.

Замена пыльника наружного ШРУСа привода правого колеса Рено Логан

Необходимые инструменты, приспособления и запасные части

— Набор для замены грязезащитного чехла наружного шарнира привода (он одинаковый для правого и левого приводов): грязезащитный чехол (пыльник) наружного шруса, смазка шарнира (250 гр), маленький и большой хомуты крепления пыльника

— Два дополнительных хомута крепления пыльника (для пыльника внутреннего шарнира, так как его тоже придется снимать)

— Съемник стопорных колец

— Болгарка или бокорезы для перерезания старых хомутов

— Выколотка из мягкого металла

— Головка на «24» или трубка подходящего диаметра

— Снимаем привод переднего правого колеса

Для этого необходимо ослабить гайку крепления ступицы переднего колеса, ослабить болты крепления колеса, поддомкратить автомобиль, снять колесо, отсоединить шаровую опору отвернув болт ее крепления, окончательно отвернуть гайку ступицы. Придерживая ШРУС, сдвигаем поворотный кулак стойки на себя. Выводим из отверстия в ступице хвостовик ШРУСа. Если не выводится слегка стукаем по нему молотком.

Сдвигаем наконечник корпуса внутреннего ШРУСа со шлицевого вала полуосевой шестерни дифференциала коробки передач. Снимаем привод колеса.

— Очищаем снятый привод колеса от загрязнения

Протираем тряпкой, при необходимости наждачкой снимаем ржавчину с вала.

Порядок замены пыльника наружного ШРУСа привода правого переднего колеса автомобиля Рено Логан первого поколения

Снимаем внутренний шарнир привода

Зажимаем привод за вал в тиски с накладками на губки из мягкого материала.

Снимаем хомуты пыльника внутреннего шарнира (перекусываем их бокорезами). Если хомуты заводские или аналогичные им надрезаем их по диагонали болгаркой или пилкой по металлу (стараясь не повредить пыльник), поддеваем отверткой переламываем и снимаем.

Снимаем корпус внутреннего шарнира. Следим чтобы из него не выпала пружина с чашкой.

Снимаем трехшиповой шарнир (трипод) с вала привода. Помечаем его расположение на валу. Снимаем съемником его стопорное кольцо.

Сдвигаем немного назад пыльник. Сбиваем шарнир с вала ударами молотка в корпус через выколотку из мягкого металла. Стараемся не повредить ролики трехшиповика.

Снимаем грязезащитный чехол с вала привода.

Снимаем с вала динамический демпфер

Вынимаем привод из тисков. Очищаем вал от загрязнения, помечаем расположение демпфера на валу, стягиваем его, преодолевая сопротивление.

Снимаем пыльник наружного шарнира

Срезаем бокорезами (или срезаем болгаркой) хомуты пыльника и сдвигаем его вниз по валу.

Промываем наружный шарнир

В случае необходимости промываем полость наружного шарнира бензином, соляркой или керосином. Шарнир при этом не разбираем. Сушим сжатым воздухом. Закладываем в шарнир половину имеющейся смазки (125 гр).

Устанавливаем новый пыльник наружного шарнира

Закладываем в него оставшуюся смазку и протягиваем по валу. Края установленного пыльника должны лечь в канавки на валу и корпусе шарнира. На внутренней поверхности широкой части пыльника имеется буртик, который должен точно встать в проточку на корпусе наружного ШРУСа. Для этого необходимо надвинуть широкий край пыльниника на корпус ШРУСа до упора. Если буртик и проточка не будут совмещены пыльник будет соскакивать с корпуса ШРУСа при движении автомобиля. Удаляем из-под пыльника воздух просунув под его край отвертку. Устанавливаем и затягиваем новые хомуты

Особое внимание затяжке большого хомута, он должен вдавить буртик на пыльнике в проточку на корпусе

Собираем внутренний шарнир с пыльником

Трехшиповой подшипник напрессовываем на вал в то положение в котором он стоял (по меткам). Для напрессовки используем головку на «24» и молоток. Ставим стопорное кольцо. Устанавливаем корпус шарнира, пыльник. Стягиваем пыльник хомутами.

Устанавливаем привод обратно на автомобиль в порядке обратном снятию

Вначале одеваем на шлицы в коробке передач внутренний шарнир, затем вставляем в ступицу переднего колеса шлицевой наконечник переднего шарнира. Присоединяем шаровую. Устанавливаем ступичную гайку и слегка затягиваем ее. Устанавливаем колесо и опускаем автомобиль с домкрата. Затягиваем болты колеса. Затягиваем гайку ступицы.

Примечания и дополнения

— Следует очень ответственно подойти к выбору хомутов для затягивания пыльников ШРУСов привода. Необходимы широкие хомуты с возможностью сильной затяжки. Вместо металлических хомутов пыльников привода колеса автомобиля Рено Логан не желательно использовать пластмассовые широкие самозатягивающиеся хомуты.

ПРОЦЕСС ЗАМЕНЫ

Существует два пути замены. Первый – с откручиванием ступицы от стойки, сливом масла из коробки передач и т. д. Второй – более простой: со снятием ступицы с шаровой опоры. Сначала мы рассмотрим второй способ, так как он экономит время и деньги на новое масло в КПП и регулировку развала-схождения.

СПОСОБ НОМЕР 1

Открутите ступицу ключом на 16.

Далее, нужно выбить шаровую из кулака. Для удобства снимите тормозной суппорт, открутив два болта на 18. Затем открутите болт крепления шаровой (М16). Открутив гайку, выбейте или выкрутите болт. Молотком аккуратно выбейте шаровую.

Снимите ступицу. Для этого откручивайте гайку ступицы до конца, а также два болта на 18. После чего снимите тормозной диск.

Оригинальные хомуты на пыльники – цельные, так что их нужно срезать. Для простоты снятия старого пыльника его тоже можно разрезать ножом.

Смажьте раструб литолом (просто потому что он дешевле), затем выверните пыльник наизнанку и «наденьте» на раструб.

Важно!Используйте для этого латексные или прорезиненные перчатки, иначе руки будут скользить по пыльнику. Это заметно усложнит процесс его замены.

Далее надевайте конус на ШРУС и снимайте с него пыльник

Выверните его наизнанку. Нанесите смазку ШРУС и можете натягивать пыльник «Рено-Логан» на свое место. Когда он займет правильное положение (то есть не будет перегибов, перекосов и т. д.), затяните его хомутами. Все, вы заменили наружный пыльник ШРУС на «Рено-Логан»

Далее надевайте конус на ШРУС и снимайте с него пыльник. Выверните его наизнанку. Нанесите смазку ШРУС и можете натягивать пыльник «Рено-Логан» на свое место. Когда он займет правильное положение (то есть не будет перегибов, перекосов и т. д.), затяните его хомутами. Все, вы заменили наружный пыльник ШРУС на «Рено-Логан».

СПОСОБ НОМЕР 2

Начните со слива масла из трансмиссии. Подставьте ведро и открутите сливную пробку. Далее, нужно снять ступицу с колеса. Прежде всего, открутите от ступицы рулевую тягу. Для этого открутите гайку на 16 и выкрутите болт. Рулевой наконечник можно выпрессовывать, а можно выбить. Так как выбивать его гораздо проще и быстрее, воспользуйтесь этим способом.

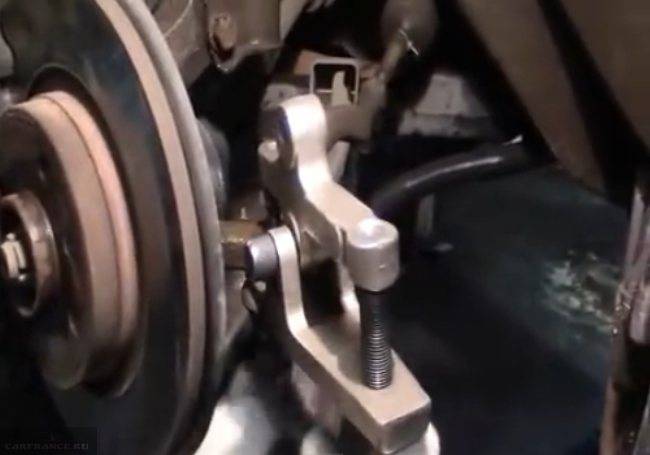

Если вы решите воспользоваться съемником, так выглядит самодельный:

А такие продаются в автомагазинах:

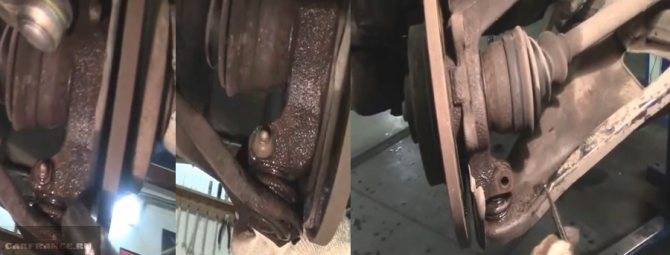

После того как вы сняли рулевую тягу – снимите шаровую опору. Происходить это будет так же, как и в первом способе: снимите тормозной суппорт, открутив два болта на 18. Затем открутите болт крепления шаровой (М16). Открутив гайку, выбейте или выкрутите болт. Молотком аккуратно выбейте шаровую.

Когда вы сняли шаровую, сместите ступицу вбок и снимите ее со шлицов. Открутите внутренний пыльник «Рено-Логан» от корпуса коробки передач. Держится он на трех болтах на 16. Теперь вы можете вынуть привод ШРУСа целиком.

Замена наружного пыльника «Рено-Логан» будет происходить со стороны внутреннего шарнира. Чтобы осуществить замену, нужно будет снять трипоид с вала. Это можно сделать съемником стопорного кольца. Скорее всего, у вас такого съемника нет, поэтому воспользуйтесь зубилом или чем-то похожим.

Процесс снятия будет выглядеть примерно так:

Важно!Прежде чем снять ступицу с вала, пометьте ее положение, чтобы провести обратную сборку правильно. После снятия трипоида, ослабьте хомуты фиксации внутреннего пыльника и снимите его

Чтобы заменить наружный пыльник «Рено-Логан» этого недостаточно. Далее, вам придется снимать подшипник. Съемника нет, поэтому снова берите зубило и снимайте подшипник. Бить нужно в верхнюю кромку подшипника, не слишком сильно, чтобы не повредить его

После снятия трипоида, ослабьте хомуты фиксации внутреннего пыльника и снимите его. Чтобы заменить наружный пыльник «Рено-Логан» этого недостаточно. Далее, вам придется снимать подшипник. Съемника нет, поэтому снова берите зубило и снимайте подшипник. Бить нужно в верхнюю кромку подшипника, не слишком сильно, чтобы не повредить его.

Теперь можно снять внешний пыльник «Рено-Логан», разрезав алюминиевые хомуты. Тщательно удалите старую смазку, а также промойте внешние элементы ШРУСа керосином или бензином. Заложите новую смазку ШРУС-4 и можете надевать новый наружный пыльник. Хорошо зафиксируйте его хомутами. Можете также заменить и внутренние пыльники, если вы закупили их заранее. Итак, вы поменяли наружные пыльники «Рено-Логан» вторым способом.

Советы и замечания

Выше была описана процедура замены наружного пыльника левого ШРУСа. Отличий в процессе замены для левой и правой сторон практически нет. Разница заключается лишь в том, что защитный чехол правого внутреннего ШРУСа крепится к коробке передач не с помощью болтов. Сам шарнир установлен на шлицах и зафиксирован стопором, поэтому снятие вала осуществляется постукиванием молотка через выколотку.

Несмотря на то, что на автомобилях до рестайлинга 2010 года ШРУСы неразборные, принципиально их конструкция не изменилась, поэтому технология замены пыльников ШРУСов аналогичная.

Если нет съёмника шруса

При отсутствии съемника для демонтажа стопорного кольца внутренней обоймы шарнира действовать молотком и зубилом нужно осторожно, чтобы не сломать ее. Рекомендуется наносить слабые удары по точкам обоймы, расположенным по окружности под углом 120° друг к другу и продолжать последовательно делать это до полного снятия обоймы

Чтобы избежать потери колец обоймы перед демонтажем необходимо обернуть ее куском ветоши.

Осмотрите оба пыльника (наружный и внутренний), если снимали весь привод!

При замене пыльника внешнего ШРУСа вполне резонным будет произвести замену и внутреннего пыльника. Во-первых, на момент снятия внешнего защитного чехла большая часть демонтажных работ будет уже выполнена, а, во-вторых, это заметно увеличит общий срок службы привода. Кроме того, настоятельно рекомендуется наряду с внешним пыльником заменить также пластиковый пыльник, сальник и подшипник.

Таким образом, произведя сравнительно несложную операцию по замене наружного пыльника ШРУСа, можно предотвратить трудоемкую и затратную работу по замене всего ШРУСа или привода колеса в сборе.

Устройство приводов колес Логан

На автомобиле Renault Logan установлено два приводных вала – правый и левый, на концах каждого из них имеются наружные и внутренние ШРУСы (еще их называют «гранатами»). Наружные шарниры имеют одинаковую конструкцию, внутренние шарниры различаются:

• левый трехшиповик находится непосредственно в картере коробки передач;
• шарики правого внутреннего ШРУСа расположены в корпусе (обойме).

Правый приводной вал существенно длиннее левого, на нем имеется резинометаллический демпфер, который предназначен для гашения резонансных колебаний во время движения автомобиля. Между валами и шарнирами равных угловых скоростей устанавливаются пыльники, они предотвращают попадание грязи, пыли и влаги в шарнирные соединения, для герметичности на каждой стороне пыльника крепятся хомуты.

Существует два пути замены. Первый – с откручиванием ступицы от стойки, сливом масла из коробки передач и т. д. Второй – более простой: со снятием ступицы с шаровой опоры. Сначала мы рассмотрим второй способ, так как он экономит время и деньги на новое масло в КПП и регулировку развала-схождения.

СПОСОБ НОМЕР 1

Открутите ступицу ключом на 16.

Далее, нужно выбить шаровую из кулака. Для удобства снимите тормозной суппорт, открутив два болта на 18. Затем открутите болт крепления шаровой (М16). Открутив гайку, выбейте или выкрутите болт. Молотком аккуратно выбейте шаровую.

Снимите ступицу. Для этого откручивайте гайку ступицы до конца, а также два болта на 18. После чего снимите тормозной диск.

Оригинальные хомуты на пыльники – цельные, так что их нужно срезать. Для простоты снятия старого пыльника его тоже можно разрезать ножом.

Далее надевайте конус на ШРУС и снимайте с него пыльник. Выверните его наизнанку. Нанесите смазку ШРУС и можете натягивать пыльник «Рено-Логан» на свое место. Когда он займет правильное положение (то есть не будет перегибов, перекосов и т. д.), затяните его хомутами. Все, вы заменили наружный пыльник ШРУС на «Рено-Логан».

СПОСОБ НОМЕР 2

Начните со слива масла из трансмиссии. Подставьте ведро и открутите сливную пробку. Далее, нужно снять ступицу с колеса. Прежде всего, открутите от ступицы рулевую тягу. Для этого открутите гайку на 16 и выкрутите болт. Рулевой наконечник можно выпрессовывать, а можно выбить. Так как выбивать его гораздо проще и быстрее, воспользуйтесь этим способом.

Если вы решите воспользоваться съемником, так выглядит самодельный:

А такие продаются в автомагазинах:

После того как вы сняли рулевую тягу – снимите шаровую опору. Происходить это будет так же, как и в первом способе: снимите тормозной суппорт, открутив два болта на 18. Затем открутите болт крепления шаровой (М16). Открутив гайку, выбейте или выкрутите болт. Молотком аккуратно выбейте шаровую.

Когда вы сняли шаровую, сместите ступицу вбок и снимите ее со шлицов. Открутите внутренний пыльник «Рено-Логан» от корпуса коробки передач. Держится он на трех болтах на 16. Теперь вы можете вынуть привод ШРУСа целиком.

Замена наружного пыльника «Рено-Логан» будет происходить со стороны внутреннего шарнира. Чтобы осуществить замену, нужно будет снять трипоид с вала. Это можно сделать съемником стопорного кольца. Скорее всего, у вас такого съемника нет, поэтому воспользуйтесь зубилом или чем-то похожим.

Процесс снятия будет выглядеть примерно так:

После снятия трипоида, ослабьте хомуты фиксации внутреннего пыльника и снимите его. Чтобы заменить наружный пыльник «Рено-Логан» этого недостаточно. Далее, вам придется снимать подшипник. Съемника нет, поэтому снова берите зубило и снимайте подшипник. Бить нужно в верхнюю кромку подшипника, не слишком сильно, чтобы не повредить его.

Когда нужно осуществлять замену?

Есть ряд причин, указывающих на то, что подошло время замены ШРУСа. Сейчас они будут приведены:

1. Визуальный осмотр показал, что на защите имеются многочисленные трещины, которые скоро превратятся в дыры.
2. Когда водитель поворачивает рулевое колесо, слышен треск или довольно сильный вой.
3. Во время езды автомобиль постоянно тянет в одну из сторон.
4. Водитель наблюдает под своим транспортным средством масляные потеки. Возможно дело не в порванном пыльнике, но и на него нужно обязательно посмотреть.
5. На рулевом колесе чувствуется сильное биение, исходящие непосредственного от одного из передних колес.

Замена пыльника(сальника) шруса левого внутреннего +ступичный подшипник, колодки и рукоятка КПП

Итак, по порядку, ездил в сервис rg-service.ru, на замену ступичного подшипника левого, начал гудеть, попутно решено заменить так называемый пыльник полуоси(пыльник(сальник) шруса левый внутренний), меняли мне его еще по гарантии на 45 тыс., но поменяли криво, начал потеть. Доездил я так до 128 тыс., кроме небольшого потения, проблем не было, зайду вперед, скажу что он еще бы столько же отходил скорей всего. Но так как я закупил данный пыльник, старого образца, +масло в коробку, решил менять.

Полный размерКаталожный номер 8200017057, является пыльником старого образца.

№1 С подшипником никаких проблем не возникло, брал оригинал, все четко. А вот пыльник оказался либо оочень крутой подделкой, либо брак с завода, мастер предупредил что на привод, новый сальник очень легко сел, лучше последить за ним. Что я и сделал. За работу отдал 2500(замена ступичного и сальника), масло решили пока не менять, мало ли потечет(и не зря как оказалось).

Печаль пришла буквально на следующий день, сальник потек, в прямом смысле слова. Закидало маслом все вокруг пыльника. А мне к брату ехать в Чехов 50 км. Решил ехать к Чеховскому официальному сервису(как потом выяснил они переехали в Серпухов). Чтобы ставили оригинал, нового образца и с гарантией.

Полный размерВот номер оригинала, нового образца.

За работу +запчасти отдал 3500, масло мое(реношный оригинал), залили бесплатно. 3 дня вроде не течет и не потеет(правда плохо от масла почистили, и остались старые пятна). Надеюсь эпопея с пыльником исчерпана, но пока слежу, мало ли что, есть гарантия.

№2 Опять о колодках, короче свист достал, я не выдержал, и купил еще одни колодки, взял на пробу Бош, скажу сразу зря, скрипеть стало еще хуже, раза в 3. И вернул обратно я TRW GDB 807, попутно все еще раз прочистив, и смазав МС-1600. На колодках сделал скосы по краям, как на многих колодках, чтобы прилегание к диску было более плавное и равномерное. Конечно при разогреве диска в пробках посвистывает, буду надеяться что притрутся. А проблема скорей всего в дисках TRW, либо еще притираются, либо паленка. Хотя сомневаюсь что палево.

Полный размервроде не подделка, хотя в комплекте противоскрипных пластин не оказалось.

Полный размер2 пакетика взял, кто-то ругает, кто-то хвалит, посмотрим как себя покажет.

№3 Поменял ручку КПП и немного чехол укоротил, чтобы не гнуло при переключениях, а то при трении между собой поскрипывает. Брал чуть другой номер, от Весты, отличается тем что набалдашник хромированный.

Полный размерВот номерок, за 600 рублей приобрел, кожа.

Полный размерВот что с моим стало.

Полный размерВот что с моим стало.

Полный размерС этой стороны почти как новый, но руке не удобно цепляться за протертую кожу.

Как выглядит в машине чуть позже сфоткаю, сразу скажу что замена прошла отлично, стало как родное.

На сегодня пока-что все, ездит радует, в сервисе сказали что пробег не соответствует состоянию, поинтересовались, может я счетчик накручиваю, типа для отчетности, объяснил что много езжу, просто слежу за машиной.

Подготовка к замене гранаты

Вкратце все действия выглядят так: надо снять поворотный кулак в сборе со ступицей и тормозным диском. Для этого от кулака отключают разъём ABS, удаляют тормозной суппорт и т.д. Эти действия можно назвать подготовительными.

Результат всех стараний

Сначала попробуйте выкрутить гайку передней ступицы (ключ «на 30»). Если получится, нужно вывесить авто на домкрате. Затем, сняв колесо, отключайте датчик ABS.

Двухпроводной электрический разъём

Сожмите лепестки разъёма и отсоедините его от кулака.

Долой суппорт

Обычным рожковым ключом «на 18» надо выкрутить два винта крепления суппорта. Снимать колодки не нужно.

Временно избавились от суппорта

Тормозной механизм можно подвесить на пружине, прикрепив его на проволоке.

Разъединяем кулак и рычаг подвески

При помощи двух торцовых ключей «на 16» надо скрутить гайку с винта, который стягивает щёчки кулака (см. фото). Затем щёчки пытаются разжать при помощи шлицевой отвёртки.

Снизу кулак стянут одним винтом

Попробуйте теперь надавить на рычаг подвески сверху – палец опоры должен выйти из кулака. Если этого не происходит, используйте молоток и досточку

Но важно не переусердствовать!

Откручиваем рулевой наконечник

Надо отвернуть две гайки: одну – на шпильке наконечника, вторую – на рулевой тяге. Гайку на тяге только ослабляют (см. фото).

Два отдельных элемента крепления

В первом случае нужен ключ «на 16», во втором – «на 22». А затем, пользуясь съёмником, шпильку выжимают из отверстия в рычаге.

Наконечник почти что снят

Вместо съёмника часто используют молоток и деревянную доску. Делать так не рекомендуется. Подробнее о выборе и замене рулевых наконечников в этом материале.

Замена пыльника наружного ШРУСа

Процесс для большинства легковых переднеприводных автомобилей одинаков. Работы лучше выполнять на смотровой яме. После закупки новых чехлов и (при необходимости) хомутов к ним, подготовьте инструмент:

• домкрат, противооткатные упоры и страховочные подставки;
• ключи (лучше головки) с воротком в соответствии с вашей моделью авто;
• молоток и металлическую щетку для очистки ржавчины;
• монтировку;
• чистую ветошь;
• специальную смазку;
• бензин для промывки.

Загоните авто на яму, для страховки включите 1-ю передачу, поднимите ручной тормоз. Ослабьте колесные болты и, сняв чехол, открутите ступичную гайку (обычно это ключ на 30). Чтобы это сделать, нужно ее раскернить – убрать загибы, входящие в паз. Установите машину на домкрат, под задние колеса подставьте упоры, страховочные подставки и снимите колесо с нужной стороны. Далее:

• при наличии защиты картера ее нужно снять;
• открутите болты крепления нижней шаровой опоры — обычно их два;
• выверните руль до упора, чтобы ШРУС стал минимальным по длине;
• отведите в сторону поворотный кулак и вытащите привод из ступицы;
• снимите хомуты и вытащите разорванный пыльник или разрежьте его;
• удалите старую смазку;
• сбейте гранату с вала: процесс непростой, нужно молотком стучать по ее наружному контуру, одновременно вытягивая другой рукой ШРУС на себя.

Если вам удалось это сделать, осмотрите стопорное кольцо на конце вала: возможно, вы его сломали (придется заменять): если нет, просто поправьте деталь. Теперь металлической щеткой очистите привод, особенно там, где был пыльник. Набейте в гранату смазку (например, ШРУС-4 или «Хадо»). Далее наденьте на вал пыльник. Потом через деревянную проставку забейте гранату обратно и натяните на нее пыльник, закрепите его хомутами. Соберите все в обратном порядке.

https://youtube.com/watch?v=iac-UOC8dno

Что делать, если граната не сбивается

Вверните гайку крепления ступицы непосредственно в привод: при затягивании она будет выталкивать гранату. Если дело идет туго, попросите помощника газовым ключом держать за вал, чтобы он не проворачивался. В случае, когда граната с вала все равно не сходит (фанатизм не приветствуется, т. к. можно повредить подшипники в той части, что находится в КПП), есть второй способ замены пыльника, подразумевающий полное снятие привода, но об этом будет рассказано ниже, в разделе о замене чехла внутреннего шарнира.

Как заменить внешний пыльник ШРУСа без его снятия

Такое тоже возможно, по крайней мере, на отечественных автомобилях, но придется обзавестись (можно и одолжить) специальным устройством, которое растягивает пыльник. Приспособление представляет собой корпус с прикрепленными к нему подвижными рычагами и подсоединенным шлангом для подачи сжатого воздуха. На них надевается резиновый чехол и они его растягивают. Остается только протянуть приспособление через вынутую из ступицы гранату и отпустить рычаги. Более подробно процесс стоит посмотреть на видео.

Самодельное приспособление

Но возможна замена пыльника без снятия ШРУСа: подручными средствами. Для этого понадобится конус (например, раструб от огнетушителя) подходящего размера. Широкой частью его нужно надеть на «неподчиняющуюся» гранату. Пыльник натягивается на раструб с выворачиванием. Предварительно ШРУС смажьте снаружи. Придется приложить усилие, чтобы протолкнуть пыльник. После этого его остается вывернуть, как положено и закрепить.

https://youtube.com/watch?v=iHprGkxRkGQ

Вывод

Удобством замены ШРУС на Рено Sandero, его пыльников, сальников или приводов, является отсутствие необходимости делать после этой операции развал-схождение. Исключением является только ситуация, когда был установлен шарнир другого размера – иначе может наблюдаться уход машины в сторону во время езды.

Снятие приводов передних колес проводим при демонтаже коробки передач или силового агрегата, при замене самих приводов, замене грязезащитных чехлов внутренних и наружных шарниров приводов. Правый привод снимаем также для замены его сальника, а левый — для замены подшипника чехла внутреннего шарнира. Работу выполняем на смотровой канаве или эстакаде. Снимаем защиту силового агрегата (см. «Снятие защиты силового агрегата»). Перед снятием привода левого колеса сливаем масло из коробки передач (см. «Проверка уровня и доливка масла в механическую коробку передач»). Отворачиваем гайку крепления подшипника переднего колеса (см. «Замена подшипника ступицы переднего колеса»). Снимаем колесо. Выводим палец шаровой опоры передней подвески из отверстия поворотного кулака (см. «Снятие рычага»).

Отводим поворотный кулак с амортизаторной стойкой в сторону и выводим шлицевой хвостовик корпуса наружного шарнира из ступицы колеса. Очищаем от грязи держатель и привалочную поверхность картера коробки, чтобы при снятии привода грязь не попала внутрь коробки передач.

Головкой «на 13» отворачиваем три болта крепления держателя чехла внутреннего шарнира к картеру коробки передач.

Снимаем привод левого колеса. При установке привода аккуратно вводим ролики трехшиповика в пазы корпуса внутреннего шарнира и крепим к картеру коробки передач держатель чехла шарнира. Дальнейшую установку привода проводим в обратной последовательности. Во время монтажа не прикладывайте усилие к приводу вдоль его оси, направленное в сторону, противоположную коробке передач, так как при этом может произойти выход роликов трехшиповика из пазов корпуса внутреннего шарнира и повреждение игольчатых подшипников роликов. При малейшем подозрении на выход трехшиповика из пазов корпуса внутреннего шарнира необходимо отвернуть болты крепления держателя чехла внутреннего шарнира и, убедившись в нормальном состоянии игольчатых подшипников роликов, повторить установку привода. После установки привода левого колеса заливаем масло в коробку передач. При снятии привода правого колеса не нужно сливать масло из коробки передач. Отвернув гайку крепления подшипника ступицы и отсоединив шаровую опору от поворотного кулака, выводим шлицевой хвостовик корпуса наружного шарнира привода из ступицы колеса, как показано выше.

Сдвигаем наконечник корпуса внутреннего шарнира привода правого колеса со шлицевого вала полуосевой шестерни дифференциала… …и снимаем привод правого колеса. Устанавливаем привод правого колеса в обратной последовательности.
