Замена ШРУСа на Рено Логан своими руками: артикул гранаты и видео замены

Правый Шрус Рено Логан

Правый приводной вал переднего колеса также продается в сборе, хотя в продаже можно встретить и отдельно наружные «гранаты» (неоригинального производства). Вал с внешним ШРУСом считается неразъемной конструкцией, но есть немало мастеров, которые могут снять и установить наружную «гранату» на вал. Можно сэкономить – купить отдельно внешний шарнир и поменять его, он будет стоить значительно дешевле. Но следует учитывать, что изнашивается не только ШРУС, но еще и шлицы самого вала, поэтому экономия может оказаться неоправданной. Из этого можно сделать вывод – менять отдельно гранату целесообразно, если у приводного вала небольшой пробег, а ШРУС захрустел. Если привод уже старый, его лучше менять весь целиком.

Замена поврежденного элемента

Поскольку внешний ШРУС у Рено Логан неразборной, то замена его пыльника производится со стороны внутреннего шарнира. Чтобы добраться до него, понадобиться снимать трипоид с вала, для чего надо воспользоваться съемником для снятия стопорного кольца.

Как правило специального съемника для демонтажа трипоида под рукой не, поэтому в данном случае можно воспользоваться подручным инструментом, к примеру, зубилом.

Чтобы кольца трипоида не разлетелись, оберните последний тряпкой или скотчем.

Угол смены позиций зубила после двух, трех ударов – 120 градусов.

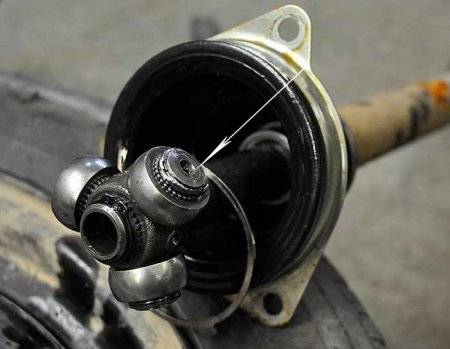

Затем снимается внутренний пыльник, предварительно послабив хомут его крепления.

Далее придется снять пластмассовый пыльник.

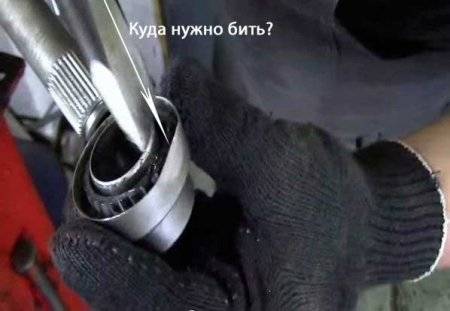

Если у вас нет съемника для подшипника, то придется снова браться за зубило.

Сила удара средняя. Бить нужно по кругу в верхнюю кромку подшипника.

Поврежденный внешний пыльник можно, конечно, просто разрезать, сняв его хомуты, но без разборки внутреннего ШРУСа одеть новый элемент не получится.

После удаления поврежденного элемента внешний ШРУС тщательно промывается в бензине и обтирается ветошью.

Новый пыльник протянуть по валу, возможно, будет сложновато, поэтому допускается небольшое нанесение смазки ШРУС-4 на вал, чтобы облегчить одевание.

Перед натягиванием нового пыльника на шарнир, в него закладывается смазка для ШРУСа. После одевания его нужно закрепить при помощи хомутов, которые идут в комплекте.

Произведя замену внешнего элемента, желательно заменить сразу же и внутренний, а также и сальник с пылеотражающей втулкой.

Это убережет от возможной скорой разборки привода из-за поврежденного внутреннего пыльника или пропускания масла сальником.

Замена внутреннего левого пыльника

На автомобиле Renault Logan достаточно часто подтекает левый внутренний пыльник, который находятся с водительской стороны и крепиться к корпусу коробка передач. На снятом приводе его заменить достаточно просто, работу выполняем следующим образом:

• с заднего конца приводного вала с помощью разжимов снимаем стопорное кольцо;
• легкими ударами через выколотку (желательно из мягкого металла) сбиваем трипоид;
• обкусываем хомут на старом пыльнике, снимаем отработавший свое резиновый чехол;
• устанавливаем новые детали – хомут и пыльник, хомут затягиваем.

Пыльник правого внутреннего ШРУСа меняется аналогично левому, разница заключается лишь в том, что сначала необходимо снять обойму (корпус) трехшиповика. Для этого:

демонтируем большой хомут, его можно разрезать ножовкой, так как все равно нужно будет устанавливать новую деталь;
сдергиваем резиновый чехол с обоймы;
также снимаем стопор с вала, сбиваем трипоид, меняем пыльник;
следует обратить внимание, что в корпусе есть пружина, при сборке ее нужно установить правильно.

Особенности подмены Шруса Рено Логан

Пользующийся популярностью легковой автомобиль Renault Logan делается исключительно в переднеприводном выполнении, движение от коробки к колесам передается через приводные валы.

Рено Логан левый и правый шрус

Сегодня невозможно себе представить подвеску современного автомобиля без шарниров равных угловых скоростей. Подобно любому другому производителю, компания Рено применяет ШРУС в конструкциях приводов своих моделей. В авто присутствует левый ШРУС и соответственно правый ШРУС.

На длительность сохранения шарниром собственных рабочих кондиций оказывает прямое воздействие качество отечественных дорожных покрытий. Ввиду этого фактора у многих владельцев Рено Логан после определенного пробега появляется потребность в замене данного узла. Сразу возникает вопрос, как поменять?

Рассматриваемый здесь элемент не следует подвергать никаким ремонтно-восстановительным мероприятиям, поэтому при выходе из строя имеется только один правильный алгоритм действий – замена. Причем осуществляется как замена наружного ШРУСА, так и замена внутреннего ШРУСА.

Как заменить изношенный элемент?

Как поменять ШРУС? Замена наружного ШРУСА, как и замена внутреннего ШРУСА производится на новый и оригинальный продукт. В этом случае ремонт узла нецелесообразен.

Приводим пример: замена наружного ШРУСА на Renault Logan.

1. Вывешиваем автомобиль подъемником на требуемую высоту.
2. Снимаем колесо и отвинчиваем гайку крепления шлицевой части шарнира к ступице (момент затяжки этой гайки большой, поэтому пользуемся пневматическим пистолетом или другим приспособлением).
3. Откручиваем крепление пальца шарового шарнира к поворотному кулаку и извлекаем палец опоры из посадочного места.
4. Выводим ШРУС из зацепления со ступицей и снимаем хомуты фиксации пыльника.
5. Демонтируем шарнир с оси при помощи молотка, слегка постукивая по периметру обода корпуса узла.
6. После снятия удаляем старую деталь. В новый шарнир накладываем специальную смазку в таком объеме, при котором она будет стремиться выдавливаться наружу при надетом пыльнике.
7. Устанавливаем новое стопорное кольцо в канавку вала привода, предварительно протерев его ветошью. Это необходимо во избежание самопроизвольного размыкания шарнира с осью.
8. Набиваем молотком новый шарнир на ось. Посадка его на место сопровождается характерным щелчком. Устанавливаем новые хомуты на пыльник, затянув их клещами до требуемого усилия.
9. Вставляем шарнир в ступицу колеса, навинчиваем гайку его крепления и соединяем шаровой палец опоры с поворотной цапфой, затянув соответствующий болт.

После монтажа колеса и установки автомобиля Рено Логан на ровную плоскость затягиваем гайку крепления ШРУС моментом, равным 90 Нм. Таким образом происходит и замена внутреннего ШРУСА.

На этом процедура по замене шарнира угловых скоростей считается оконченной. Она идентична для обеих сторон автомобиля, то есть по такой схеме меняется как правый ШРУС, так и левый ШРУС. Если требует замены внутренний шарнир, то работа выполняется по аналогичному алгоритму.

ШРУС внутренний Рено Логан

Внутренний левый ШРУС – съемный, он представляет собой трехшиповик (трипоид), на каждом шипе которого устанавливается обойма, а меж шипом и обоймой есть игловатые подшипники. Трехшиповик надевается на шлицы приводного вала и фиксируется стопором. Замена ремня генератора на Рено Меган 2: фото и. Внутренний правый шарнир тоже представляет собой трипоид, но он располагается в корпусе и прижимается пружиной. Правый внутренний ШРУС Рено Логан отличается от левого, и шарниры меж собой не взаимозаменяемые.

Детали внутренних «гранат» также подвержены износу, и за время эксплуатации автомобиля:

• срабатываются игловатые подшипники;
• стираются обоймы;
• изнашивается внутренняя часть корпуса.

Недостатки внутренней гранаты появляются по-другому – сначала движения либо при резком ускорении по прямой в районе приводов слышны щелчки, на поворотах недостаток не проявляется.

Замена поврежденного элемента

Поскольку внешний ШРУС у Рено Логан неразборной, то замена его пыльника производится со стороны внутреннего шарнира. Чтобы добраться до него, понадобиться снимать трипоид с вала, для чего надо воспользоваться съемником для снятия стопорного кольца.

Как правило специального съемника для демонтажа трипоида под рукой не, поэтому в данном случае можно воспользоваться подручным инструментом, к примеру, зубилом.

Чтобы кольца трипоида не разлетелись, оберните последний тряпкой или скотчем.

Угол смены позиций зубила после двух, трех ударов – 120 градусов.

Затем снимается внутренний пыльник, предварительно послабив хомут его крепления.

Далее придется снять пластмассовый пыльник.

И подшипник с сальником.

Если у вас нет съемника для подшипника, то придется снова браться за зубило.

Сила удара средняя. Бить нужно по кругу в верхнюю кромку подшипника.

Поврежденный внешний пыльник можно, конечно, просто разрезать, сняв его хомуты, но без разборки внутреннего ШРУСа одеть новый элемент не получится.

После удаления поврежденного элемента внешний ШРУС тщательно промывается в бензине и обтирается ветошью.

Новый пыльник протянуть по валу, возможно, будет сложновато, поэтому допускается небольшое нанесение смазки ШРУС-4 на вал, чтобы облегчить одевание.

Перед натягиванием нового пыльника на шарнир, в него закладывается смазка для ШРУСа. После одевания его нужно закрепить при помощи хомутов, которые идут в комплекте.

Произведя замену внешнего элемента, желательно заменить сразу же и внутренний, а также и сальник с пылеотражающей втулкой.

Это убережет от возможной скорой разборки привода из-за поврежденного внутреннего пыльника или пропускания масла сальником.

Шрус правый Рено Логан

Правый приводной вал переднего колеса также продается в сборе, хотя в продаже можно встретить и отдельно наружные «гранаты» (неоригинального производства). Вал с наружным ШРУСом считается неразъемной конструкцией, но есть немало мастеров, которые могут снять и установить наружную «гранату» на вал. Можно сэкономить – купить отдельно наружный шарнир и поменять его, он будет стоить значительно дешевле. Но следует учитывать, что изнашивается не только ШРУС, но еще и шлицы самого вала, поэтому экономия может оказаться неоправданной. Из этого можно сделать вывод – менять отдельно гранату целесообразно, если у приводного вала небольшой пробег, а ШРУС захрустел. Если привод уже старый, его лучше менять весь целиком.

Замена ШРУСа на Рено Логан своими руками: артикул гранаты и видео замены

На автомобилях Логан семейства I конструкция приводов передних колёс обладает особенностью: внешний ШРУС можно заменить только в сборе с валом. То есть, придётся снимать всю конструкцию под названием «привод». И тут владельца ожидает сюрприз: внутренний ШРУС на левом валу находится в картере «коробки». Получается, что выполнить замену ШРУСа на Рено Логан будет очень сложно. Но во втором поколении машин никаких «особенностей» нет – там замена ШРУСа является штатной операцией. Рассмотрим, как её провести.

Здесь на видео поясняется, почему надо менять не ШРУС, а вал (привод) в сборе. Совет относится к авто из поколения I.

Пыльник ШРУСа Рено Логан

Целостность пыльников на ШРУСах Рено Логан имеют большое значение – если грязеотражатель рвется, или он не герметичный, в смазку шарниров попадает грязь или вода. В результате внутри корпуса «гранаты» происходит интенсивный износ деталей (сепаратора, шариков, самого корпуса), появляется люфт, и узел выходит из строя. Чтобы не «попасть» на преждевременный ремонт, следует время от времени проверять состояние резиновых чехлов «гранат». Диагностику провести легко – если пыльник порван, он будет в масле. Резиновые чехлы стоят гораздо дешевле приводных валов колес, поэтому при обнаружении дефекта порванный пыльник ШРУСа Рено Логан лучше сразу заменить.

Процесс замены

Существует два пути замены. Первый – с откручиванием ступицы от стойки, сливом масла из коробки передач и т. д. Второй – более простой: со снятием ступицы с шаровой опоры. Сначала мы рассмотрим второй способ, так как он экономит время и деньги на новое масло в КПП и регулировку развала-схождения.

Способ номер 1

Открутите ступицу ключом на 16.

Далее, нужно выбить шаровую из кулака. Для удобства снимите тормозной суппорт, открутив два болта на 18. Затем открутите болт крепления шаровой (М16). Открутив гайку, выбейте или выкрутите болт. Молотком аккуратно выбейте шаровую. Чтобы у вас не осталось вопросов, посмотрите видео:

Снимите ступицу. Для этого откручивайте гайку ступицы до конца, а также два болта на 18. После чего снимите тормозной диск.

Оригинальные хомуты на пыльники – цельные, так что их нужно срезать. Для простоты снятия старого пыльника его тоже можно разрезать ножом. Прежде чем описать процесс замены наружного пыльника ШРУС на «Рено-Логан», для большей наглядности посмотрите видео:

https://youtube.com/watch?v=q_gOpz445tg

Смажьте раструб литолом (просто потому что он дешевле), затем выверните пыльник наизнанку и «наденьте» на раструб.

Важно! Используйте для этого латексные или прорезиненные перчатки, иначе руки будут скользить по пыльнику. Это заметно усложнит процесс его замены

Далее надевайте конус на ШРУС и снимайте с него пыльник. Выверните его наизнанку. Нанесите смазку ШРУС и можете натягивать пыльник «Рено-Логан» на свое место. Когда он займет правильное положение (то есть не будет перегибов, перекосов и т. д.), затяните его хомутами. Все, вы заменили наружный пыльник ШРУС на «Рено-Логан».

Способ номер 2

Начните со слива масла из трансмиссии. Подставьте ведро и открутите сливную пробку. Далее, нужно снять ступицу с колеса. Прежде всего, открутите от ступицы рулевую тягу. Для этого открутите гайку на 16 и выкрутите болт. Рулевой наконечник можно выпрессовывать, а можно выбить. Так как выбивать его гораздо проще и быстрее, воспользуйтесь этим способом. Для наглядности посмотрите данное видео по снятию рулевой тяги (до 1,26):

Если вы решите воспользоваться съемником, так выглядит самодельный:

А такие продаются в автомагазинах:

После того как вы сняли рулевую тягу – снимите шаровую опору. Происходить это будет так же, как и в первом способе: снимите тормозной суппорт, открутив два болта на 18. Затем открутите болт крепления шаровой (М16). Открутив гайку, выбейте или выкрутите болт. Молотком аккуратно выбейте шаровую.

Когда вы сняли шаровую, сместите ступицу вбок и снимите ее со шлицов. Открутите внутренний пыльник «Рено-Логан» от корпуса коробки передач. Держится он на трех болтах на 16. Теперь вы можете вынуть привод ШРУСа целиком.

Замена наружного пыльника «Рено-Логан» будет происходить со стороны внутреннего шарнира. Чтобы осуществить замену, нужно будет снять трипоид с вала. Это можно сделать съемником стопорного кольца. Скорее всего, у вас такого съемника нет, поэтому воспользуйтесь зубилом или чем-то похожим.

Процесс снятия будет выглядеть примерно так:

Важно! Прежде чем снять ступицу с вала, пометьте ее положение, чтобы провести обратную сборку правильно. После снятия трипоида, ослабьте хомуты фиксации внутреннего пыльника и снимите его

Чтобы заменить наружный пыльник «Рено-Логан» этого недостаточно. Далее, вам придется снимать подшипник. Съемника нет, поэтому снова берите зубило и снимайте подшипник. Бить нужно в верхнюю кромку подшипника, не слишком сильно, чтобы не повредить его

После снятия трипоида, ослабьте хомуты фиксации внутреннего пыльника и снимите его. Чтобы заменить наружный пыльник «Рено-Логан» этого недостаточно. Далее, вам придется снимать подшипник. Съемника нет, поэтому снова берите зубило и снимайте подшипник. Бить нужно в верхнюю кромку подшипника, не слишком сильно, чтобы не повредить его.

Теперь можно снять внешний пыльник «Рено-Логан», разрезав алюминиевые хомуты. Тщательно удалите старую смазку, а также промойте внешние элементы ШРУСа керосином или бензином. Заложите новую смазку ШРУС-4 и можете надевать новый наружный пыльник. Хорошо зафиксируйте его хомутами. Можете также заменить и внутренние пыльники, если вы закупили их заранее. Итак, вы поменяли наружные пыльники «Рено-Логан» вторым способом.

Устройство приводов колес Логан

На автомобиле Renault Logan установлено два приводных вала – правый и левый, на концах каждого из них имеются наружные и внутренние ШРУСы (еще их называют «гранатами»). Наружные шарниры имеют одинаковую конструкцию, внутренние шарниры различаются:

• левый трехшиповик находится непосредственно в картере коробки передач;
• шарики правого внутреннего ШРУСа расположены в корпусе (обойме).

Правый приводной вал существенно длиннее левого, на нем имеется резинометаллический демпфер, который предназначен для гашения резонансных колебаний во время движения автомобиля. Между валами и шарнирами равных угловых скоростей устанавливаются пыльники, они предотвращают попадание грязи, пыли и влаги в шарнирные соединения, для герметичности на каждой стороне пыльника крепятся хомуты.

Замена ШРУСа Рено Логан

Если один из приводов колес начал хрустеть, его необходимо заменить. Замена ШРУСа Рено Логан не представляет большой сложности, и при желании любой водитель ее может сделать самостоятельно.

Работу можно выполнить прямо на земле, потребуется только ровный участок, и желательно производить замену в сухую теплую погоду. Замену левого приводного вала выполняем следующим образом:

глушим мотор, ставим машину на ручник;
в первую очередь ослабляем гайку передней колесной ступицы, после при снятом колесе ее сдернуть с места будет сложно;
поддомкрачиваем автомобиль, и снимаем левое колесо;
отворачиваем гайку рулевого наконечника, сдергиваем наконечник и отводим его в сторону;
отсоединяем шаровую опору от поворотного кулака;
оттягиваем поворотный кулак с амортизаторной стойкой влево – если привод прикипел и не сходит со шлицов ступицы, следует аккуратно постучать по валу наружного ШРУСа, но нужно делать это очень осторожно, можно нарушить резьбу;
отводим стойку с кулаком в сторону;
сливаем с коробки передач трансмиссионное масло, предварительно подготовив для него емкость;
откручиваем три болта крепления пыльника к КПП (на 13), лучше воспользоваться головкой с воротком;
выдергиваем целиком привод;
перед установкой новой детали зачищаем посадочное место на КПП, если плохо его почистить, может потечь пыльник;
при установке нового вала следует обратить внимание, что ставится он в одном положении, крепления несимметричны;
ставим на место новый привод, наживляем болты, удобнее начинать с верхнего крепления. Крепим болты равномерно, чтобы пыльник прижался ровно к корпусу коробки передач;
заливаем масло в КПП, проверяем, нет ли подтеков;
устанавливаем на место поворотный кулак (надеваем ступицу на шлицы привода), собираем все обратно.

Правый привод колеса меняется аналогично левому, но есть небольшие отличия – пыльник внутреннего ШРУСа не крепится через пластину тремя гайками к корпусу КПП, шарнир устанавливается на шлицах и фиксируется стопором
Чтобы вал вышел из коробки передач, необходимо по нему через монтировку или выколотку постучать молотком

Правый привод колеса меняется аналогично левому, но есть небольшие отличия – пыльник внутреннего ШРУСа не крепится через пластину тремя гайками к корпусу КПП, шарнир устанавливается на шлицах и фиксируется стопором. Чтобы вал вышел из коробки передач, необходимо по нему через монтировку или выколотку постучать молотком.

Замена ШРУСа на Рено Логан до 2010 года выпуска

Замена пыльника ШРУСА правого наружнего привода на Рено Логан, Сандеро, Лада Ларгус

Рено Логан 2006 замена ПРАВОГО НАРУЖНЕГО пыльника привода

Замена внешней гранаты на Renault Logan (от 2011г.)

Замена гранаты на рено логан.

Как заменить передний левый привод на Рено Логан в гаражных условиях

Замена правого привода Renault Logan

Пыльник шруса РЕНО. Разобрать и собрать шрус

Снятие и установка левого привода Рено Логан, Сандеро, Ларгус

Замена ШРУСа на Рено Логан после 2010гв

Каковы причины неисправности и способы ее диагностирования?

Заблаговременно выявить неисправность в шарнирах равных угловых скоростей на авто Renault Logan можно посредством нескольких способов.

1. Сначала следует вывернуть руль до упора в какую-нибудь из сторон и попробовать ускориться. Процедуру проверки целесообразно проводить, выворачивая руль поочередно в обе стороны. Если при таком действии слышен характерный хруст или шумовой эффект, то деталь требует более досконального диагностирования. Вероятно, повышенному износу подвергся сепаратор в шарнире.
2. Более весомым критерием определения непригодности является появление повышенного люфта в приводной оси. Проверить этот факт не составит особого труда. Следует остановить автомобиль, вывернуть руль до упора в одну из сторон, зафиксировать задние колеса (активировать стояночный тормоз) и методом раскачивания привода диагностировать неисправность. Изношенные внутренние шарниры на Рено Логан обычно достаточно хорошо себя проявляют при таких манипуляциях одинаково, как левый ШРУС, так и правый ШРУС.

ШРУС левый Рено Логан

Оригинальные наружные левые ШРУСы продаются только в сборе с приводным валом, стоит такой привод дорого. Есть детали неоригинального производства, и они достаточно хорошего качества, при этом стоят гораздо дешевле. На Рено Логан можно купить привод в сборе неоригинального производства от компаний:

Приводные валы LOBRO – самые дорогие из всех перечисленных фирм, дешевле всех обойдется покупка запчастей производства Fenox или ASAM-SA. Также ШРУС левый Рено Логан можно купить без трехшиповика. Следует отметить, что приводы для автомобилей с ABS отличаются от деталей, на которых антиблокировочная система не предусмотрена.

Процедура

На автомобилях Renault Logan слабым местом является левый внутренний пыльник. Он часто подтекает и быстро теряет свои защитные качества. Замена пыльника левого ШРУСа на Логане проводится в следующем порядке:

• разжимаем и снимаем стопорное кольцо с заднего конца приводного вала;
• с помощью легких поступательных ударов сбиваем трипоид;
• откусываем хомут, удаляем отслуживший чехол;
• устанавливаем новый грязезащитный чехол, затягиваем хомут.

Замена правого пыльника Логане проводится по аналогии с левым. Разница в том, что сначала снимается обойма трёхшиповика.

Порядок действий:

• большой хомут разрезаем с помощью ножовки и удаляем, вместо него будем ставить новый;
• сдёргиваем деталь с обоймы;
• удаляем стопор, сбиваем трипоид и устанавливаем новый грязезащитный чехол.

Сборка осуществляется в обратном порядке. После промывки всех деталей укладываем смазку.

Важно! Стопор приходится сбивать молотком. Лучше делать это через деревянный брусок, который нужно установить на внутреннюю часть корпуса, дабы не повредить шарики гранаты. Убедитесь, что стопорное кольцо не повреждено при выбивании

Иначе придётся менять и сам стопор, и шрус. Проблема случается достаточно редко, однако риск имеется

Убедитесь, что стопорное кольцо не повреждено при выбивании. Иначе придётся менять и сам стопор, и шрус. Проблема случается достаточно редко, однако риск имеется.

Симптомы неисправностей и методы диагностики

Заблаговременно определить выход из строя правого и левого ШРУСа, можно несколькими способами.

1. Для начала в ходу необходимо повернуть руль в одну из сторон, в этот момент попытаться ускориться. Данную процедуру нужно повторять в обе стороны. Если в результате данного теста вы услышите посторонний шум или хруст, в таком случае придется диагностировать соединения более досконально. Вполне возможно, имеет повышенный износ сепаратор ШРУСа.
2. Крайней мерой заблаговременного определения поломки, является повышенный люфт приводного вала, проверить это несложно. Остановите автомобиль и выверните руль в одну из сторон, после чего поставьте автомобиль на ручной тормоз и методом раскачивания привода определите поломку. Как правило, износ внутреннего шарнирного углового соединения Рено, показывает себя именно таким образом.

Как заменить изношенный элемент?

Как поменять ШРУС? Замена наружного ШРУСА, как и замена внутреннего ШРУСА производится на новый и оригинальный продукт. В этом случае ремонт узла нецелесообразен.

Приводим пример: замена наружного ШРУСА на Renault Logan.

1. Вывешиваем автомобиль подъемником на требуемую высоту.
2. Снимаем колесо и отвинчиваем гайку крепления шлицевой части шарнира к ступице (момент затяжки этой гайки большой, поэтому пользуемся пневматическим пистолетом или другим приспособлением).
3. Откручиваем крепление пальца шарового шарнира к поворотному кулаку и извлекаем палец опоры из посадочного места.
4. Выводим ШРУС из зацепления со ступицей и снимаем хомуты фиксации пыльника.
5. Демонтируем шарнир с оси при помощи молотка, слегка постукивая по периметру обода корпуса узла.
6. После снятия удаляем старую деталь. В новый шарнир накладываем специальную смазку в таком объеме, при котором она будет стремиться выдавливаться наружу при надетом пыльнике.
7. Устанавливаем новое стопорное кольцо в канавку вала привода, предварительно протерев его ветошью. Это необходимо во избежание самопроизвольного размыкания шарнира с осью.
8. Набиваем молотком новый шарнир на ось. Посадка его на место сопровождается характерным щелчком. Устанавливаем новые хомуты на пыльник, затянув их клещами до требуемого усилия.
9. Вставляем шарнир в ступицу колеса, навинчиваем гайку его крепления и соединяем шаровой палец опоры с поворотной цапфой, затянув соответствующий болт.

Источник

Мой аккаунт

Конструкция наружной гранаты Рено Логан не разборная, поэтому вал вытащить из ШРУСа не получится хотя такое возможно на других моделях других марок. Как только граната дойдёт примерно до середины посадочного места, и далее забиваем молотком или рукой до щелчка.

Замена внешней гранаты на Renault Logan (от 2011г.)

Стопор расходится внутри гранаты, разжимаясь, как пружина, когда мы слышим щелчок металлического кольца. Полезное видео мастеров РемонтРено: Опытные мастера Ремонт Рено отметили по поводу запчасти важную вещь, про которую, не все знают и я тоже не знал.

Ситуация такая, на валу привода 28 шлицов, а на валу наружной гранаты, если 8 клапанный мотор то 21 шлицов, а у клапанного 23 шлица. Ну так вот в чем дело, что наружные гранаты с валом 21 шлицов и приводным валом 28 шлицов редко встречаются и поставляются на рынок.

Приводы колёс

Машины Renault Logan (с двигателем 1.4 и 1.6 л, как с АБС, так и без) оснащаются двумя приводными валами — правым и левым. Конец каждого привода оборудован внешними и внутренними ШРУСами. Наружные выполнены в одинаковой конструкции, разница имеется во внешних ШРУСах:

• Левый трипоид стоит в картере КПП;
• Правый шарнир — в обойме внутреннего ШРУСа.

Правый вал привода длиннее левого, с резинометаллическим демпфером, гасящим колебания во время движения. Между валами и ШРУСами устанавливаются пыльники, которые защищают устройство от попадания грязи и пыли. Герметичность каждой из сторон обеспечивается затяжкой хомутов.

Советы и замечания

Выше была описана процедура замены наружного пыльника левого ШРУСа. Отличий в процессе замены для левой и правой сторон практически нет. Разница заключается лишь в том, что защитный чехол правого внутреннего ШРУСа крепится к коробке передач не с помощью болтов. Сам шарнир установлен на шлицах и зафиксирован стопором, поэтому снятие вала осуществляется постукиванием молотка через выколотку.

Несмотря на то, что на автомобилях до рестайлинга 2010 года ШРУСы неразборные, принципиально их конструкция не изменилась, поэтому технология замены пыльников ШРУСов аналогичная.

Если нет съёмника шруса

При отсутствии съемника для демонтажа стопорного кольца внутренней обоймы шарнира действовать молотком и зубилом нужно осторожно, чтобы не сломать ее. Рекомендуется наносить слабые удары по точкам обоймы, расположенным по окружности под углом 120° друг к другу и продолжать последовательно делать это до полного снятия обоймы

Чтобы избежать потери колец обоймы перед демонтажем необходимо обернуть ее куском ветоши.

Осмотрите оба пыльника (наружный и внутренний), если снимали весь привод!

При замене пыльника внешнего ШРУСа вполне резонным будет произвести замену и внутреннего пыльника. Во-первых, на момент снятия внешнего защитного чехла большая часть демонтажных работ будет уже выполнена, а, во-вторых, это заметно увеличит общий срок службы привода. Кроме того, настоятельно рекомендуется наряду с внешним пыльником заменить также пластиковый пыльник, сальник и подшипник.

Таким образом, произведя сравнительно несложную операцию по замене наружного пыльника ШРУСа, можно предотвратить трудоемкую и затратную работу по замене всего ШРУСа или привода колеса в сборе.

Замена пыльника ШРУСа Рено Логан

Шарнирами равных угловых скоростей или сокращённо ШРУС обеспечивается передача крутящего момента относительно оси на максимальном повороте. В обиходе для его обозначения используют термин «граната». Конструктивно он может быть выполнен в различных модификациях, в зависимости от поколения и года выпуска авто. Замена ШРУСа Рено Логан должна производиться как можно скорее при обнаружении неисправности, так как игнорирование проблемы может привести к таким неприятным последствиям, как заклинивание шарниров и отсутствие возможности передвижения.

Самостоятельная замена элементов не вызывает сложностей и может быть выполнена своими руками при наличии необходимых инструментов и знания особенностей проведения ремонта.

Процесс замены

Чтобы каждый автомобилист мог немного сэкономить, следует четко знать, как заменить пыльник. Кстати в интернете есть масса видео, где данный процесс описывается. Алгоритм действий выглядит таким образом:

• Машина загоняется на яму и снимаются передние колеса.
• Ослабить гайку на ступице нужного колеса.
• Демонтировать защиту мотора.
• Из коробки переключения передач сливается все масло.
• Выкручивается рулевая тяга и дальше она снимается со ступицы.
• Открутить шаровую опору и снять ее полностью.
• Отсоединив опору, сместить ступицу в сторону.
• Откручиваются болты, крепящие внутренний пыльник.
• ШРУС и привод демонтировать.
• Используя съемник, извлечь обойму ШРУСа, расположенную внутри.
• Ослабить хомут на пыльнике и его снять.
• Снять пластиковый пыльник. Рядом с ним удастся увидеть сальник и подшипник — их тоже снимать.
• Демонтировать хомуты с наружного пыльника и разрезать его.
• Остается только натянуть на вал новый защитный элемент.
• Сборка осуществляется в обратной последовательности.

Теперь все точно знают, как поменять пыльник шарнира равных угловых скоростей. Однако, есть одна особенность. Последовательность будет действительно такой, как написано выше. Только размеры правого внешнего пыльника будут несколько отличаться. Примерно на несколько сантиметров он длиннее, нежели левый. Что касается его диаметра, он меньше на полтора сантиметра. Это говорит о том, что пыльники на Reno Logan не взаимозаменяемые. Не стоит забывать об этом, находясь в автомобильном магазине.
