Снятие и замена расширительного бачка на ВАЗ-2114: алгоритм работы

Как проверить расширительный бачок Ваз 2114

При выполнении диагностических манипуляций следует проявить осторожность, так как охлаждающая жидкость ядовита для кожи и слизистых оболочек. Первый этап диагностики подразумевает осмотр корпуса емкости на предмет наличия потертостей, трещин, сколов

Если дефекты не обнаружены, нужно приступать к проверке крышки бачка.

Для этого нужно вернуть резервуар в рабочее положение, подключив все патрубки шланги. При работающем ДВС нужно начать откручивать крышку. Если в этот момент слышится шипение, то крышка повреждена и не справляется с задачей. Определить непригодность элемента возможно по внешнему виду шлангов — при дефектной крышке они слегка сплющены.

Рекомендации по выбору

Для моделей ВАЗ 2110—12 в продаже можно найти 2 типа расширительных бачков:

  • старого образца с двумя горловинами: в первую вкручивается датчик уровня охлаждающей жидкости, а вторая закрывается пробкой с выпускным клапаном;

    На изделиях старого образца сделана вторая горловина под установку датчика уровня тосола

  • нового образца с одной горловиной (без датчика) и выпуклым по бокам корпусом.

    На ёмкости нового образца датчик уровня не предусматривается

Если в вашем автомобиле датчик предусмотрен в расширительной ёмкости, то необходимо подобрать изделие старого образца. Соответственно, для версий без датчика потребуется резервуар в новом исполнении.


Резервуар для моделей 2114—15 отличается более широкой формой и разносторонним расположением штуцеров

При покупке расширительного резервуара для любой серии авто «десятого» семейства обратите внимание на такие моменты:

  • пластмасса качественного изделия должна быть светлой и наполовину прозрачной;
  • трещинки по углам или возле штуцеров недопустимы;
  • пластик не должен быть «дубовым» либо иметь тёмные примеси, видные невооружённым глазом;
  • отыщите на корпусе оттиск торговой марки производителя и каталожного номера (21083–1311014 для ВАЗ 2114).

Для всех модификаций «десяток», «четырнадцаток» и «пятнадцаток» доступен небольшой тюнинг — установка расширительного бака от системы охлаждения авто «Лада Приора». Зачем и как это реализуется, будет рассказано ниже.


Резервуар системы охлаждения «Приоры» имеет прямоугольную форму и 3 штуцера на передней стенке

Как проверить крышку и выявить проблемы?

Перед тем, как проверить крышку расширительного бачка, ее сначала надо осмотреть, чтобы убедиться, что она цела, и у нее отсутствуют механические повреждения в виде царапин, трещин и сильного износа, а также нет ржавчины, грязи, накипи и иных изъянов. Затем следует проверить работоспособность ее клапанов. Несколько простых способов диагностики, позволяющих лишь примерно определить их исправность, приведено ниже.

Для предохранительного клапана. При работающем, прогретом двигателе окручиваем крышку. Должен раздаться шипящий звук выходящего из бачка сжатого воздуха. Значит, клапан держит давление. Но какое именно – не всякий профессионал определит.

Откручивание крышки бачка

  • Если патрубки СОД перед первым запуском мотора утром выглядят деформированными (сдавленными, плоскими) – клапан точно неисправен.
  • Выкручиваем и снимаем крышку. Затем сильно сдавливаем один из патрубков СОД и, удерживая его так, ставим и закручиваем пробку обратно. Отпускаем патрубок. Если он начал принимать свою первоначальную форму – скорее всего, клапан исправен.

Более надежный способ проверить работу клапанов – использовать для этого насос с манометром. Также потребуется любой пустой расширительный бачок. К одному из его штуцеров подсоединяем, а затем фиксируем хомутом шланг насоса, у которого перед этим сняли наконечник под ниппель. Остальные выводы из бачка глушим какими-нибудь пробками. Затем закрываем бачок проверяемой крышкой.

Насос с манометром

Можно проверить и на бачке, установленном на своей машине, не сливая при этом ОЖ. Для этого, например, на ВАЗ 2109 отсоединяем от расширительной емкости патрубок, подходящий сверху и отводящий пар из СОД. Вместо него устанавливаем шланг насоса. В отсоединенный патрубок, чтобы его заглушить, вставляем что-нибудь круглого сечения и подходящего диаметра, например, сверло. Затем на этот шланг одеваем хомут и затягиваем его.

Включаем насос и, наблюдая за стрелкой его манометра, фиксируем момент появления щелчка, а следом – шипящего звука, выходящего из бачка через пробку воздуха. Если это произошло на отметке 1,1–1,5 кгс/см 2 , а дальнейшее накачивание приводит только к усилению шипения, но давление не повышается, значит, вакуумный клапан не травит, а предохранительный работает, как положено.

Порядок замены ёмкости

Процедуру разборки желательно выполнять на остывшем моторе, поскольку горячий антифриз неизбежно попадёт на руки и вызовет ожоги. Специальное оборудование и какие-то особые условия не требуются, в том числе и смотровая канава. Для работы выберите освещённую ровную площадку или тёплое помещение, если замена производится посреди зимы.

Из инструментов и дополнительных материалов необходимо подготовить:

  • крестообразную отвёртку;
  • пассатижи;
  • набор рожковых ключей;
  • ручной либо ножной насос с заострённой насадкой на воздушном шланге;
  • тазик для антифриза;
  • ветошь.

Также рекомендуется запастись новыми хомутами под размер патрубков, старые лучше не использовать.

Инструкция по разборке и установке новой детали

Чтобы поменять ёмкость, необходимо освободить её от тосола. Полностью опорожнять систему нет нужды, надо слить не более 2 л жидкости. Это можно сделать двумя способами:

  1. Открутить защитный пыльник под радиатором, подставить таз и вывернуть на несколько оборотов нижнюю пробку основного радиатора. Когда антифриз покинет бачок, заверните пробку обратно.

  2. Отсоединить от резервуара верхнюю трубку, идущую от печки, и надеть на штуцер нового элемента. К свободному патрубку старой ёмкости приложить насадку насоса и путём накачивания выдавить охлаждающую жидкость, которая перетечёт в новый бачок.

Дальше работайте в следующем порядке:

  1. Снимите 2 малые трубки с ёмкости, ослабив хомуты отвёрткой. Отведите их в сторону.

  2. Повторите операцию с большим нижним шлангом, но после снятия закрепите его повыше или переломите и привяжите конец проволокой.
  3. Отстегните резиновый фиксатор и вытащите старый бачок из гнезда.

  4. На его место вставьте новый, закрепите фиксатором и подключите все патрубки в обратном порядке, используя новые хомуты.

Чтобы долить антифриз до уровня между рисками Min и Max на стенке бака, не создав воздушной пробки в системе, отсоедините трубку от блока подогрева дроссельной заслонки (это высшая точка контура охлаждения). Заливайте жидкость в бачок, пока он не побежит из снятой трубки, после чего наденьте её на штуцер и зафиксируйте хомутом. Добавьте тосола до требуемого уровня.

Перед заливкой тосола в систему нужно снять один из патрубков, подключённых к блоку дроссельной заслонки

В процессе замены следует обратить внимание на состояние шлангов, ведущих к ёмкости. Если их концы раскисли и увеличились в диаметре, а на стенках образовались трещины, такие патрубки лучше поменять

Монтаж расширительного бака от «Приоры»

Ёмкость системы охлаждения двигателя ВАЗ 2170 отличается утолщёнными стенками, благодаря чему «Приора» навсегда избавилась от «детской болезни» лопающегося резервуара, присущей ВАЗ 2110. Есть и другая причина: в штатном бачке «десятки» струя антифриза из патрубка радиатора бьёт изнутри прямо в крышку, отчего последняя протекает. На «приоровской» детали штуцеры стоят под углом к горловине, поэтому жидкость туда не попадает.

Штуцеры ёмкости от ВАЗ 2170 направлены в сторону от заливной горловины

Поскольку деталь от ВАЗ 2170 шире штатного элемента, её установка связана с некоторыми трудностями: в узкое пространство между стаканом и перегородкой бачок просто так не войдёт. Что нужно сделать:

  1. Снять стеклоочистители, открутив гайки крепления.
  2. Демонтировать верхнюю кузовную панель.
  3. Открутить обшивку перегородки со стороны подкапотного пространства.
  4. Примерить новый бачок, вставив в проём. Затем обрезать по его размеру шумоизоляцию и собрать узел в обратном порядке.

Монтаж патрубков и заливка охлаждающей жидкости выполняется по технологии, описанной в предыдущем разделе. Что касается модификаций ВАЗ 2114—15, где расширительный сосуд размещён в широкой нише перед стаканом стойки, подобная замена трудностей не вызовет.

Видео: бачок от «Приоры» на ВАЗ 2110

Работы по замене расширительного бачка на машинах «десятого» семейства следует выполнять самостоятельно, если вы хотите сэкономить личное время и деньги. Поездка и обращение на автосервис выйдет дольше и обойдётся дороже. По окончании процедуры не забудьте проверить работу системы охлаждения путём прогрева мотора до рабочей температуры и момента включения электрического вентилятора.

Как заменить охлаждающую жидкость на ВАЗ 2113-ВАЗ 2115?

Сливание:
1) В начале ознакомьтесь с рубрикой «», которая находится в самом низу статьи.

2) Далее поставьте автомобиль таким образом, что бы его передняя часть была выше задней, или же что бы они были на одном уровне.

3) Теперь с «АКБ – это Аккумуляторная Батарея», скиньте клему «-». (Как скинуть минусовую клему, читайте в статье: «», пункт «1»)

4) Следом откройте кран отопителя, переведя для этого рычаг управления печкой «Красная стрелка», до упора вправо «Синяя стрелка».

5) Затем снимите модуль зажигания с автомобиля, для того что бы беспрепятственно подобраться к пробки сливного отверстия «Указана красной стрелкой», которая располагается на блоке цилиндров двигателя. (Как снять модуль зажигания с машины, см. в статье: «»).

6) После чего полностью выверните крышку расширительного бачка, и затем снимите её с автомобиля.

7) Далее повторно подберитесь к пробки сливного отверстия блока цилиндров, и после чего полностью отверните её, а после её отворачивания, дождитесь пока из сливного отверстия, выльется вся отработанная жидкость.

Примечание!
Всю отработанную жидкость сливайте в заранее подготовленную ёмкость, которая будет подставлена к сливному отверстию!

8) Теперь когда вся отработанная жидкость будет слита, закрутите пробку сливного отверстия блока цилиндров, на свое место, а после этого при помощи тряпки протрите блок, от попавшей на него жидкости.

9) Затем переберитесь к радиатору, и отверните у него пробку сливного отверстия.

Примечание!
После выворачивания пробки, из радиатора начнёт стекать отработанная жидкость, которую таким же образом нужно будет всю слить, в заранее подготовленную ёмкость!

10) Когда вся отработанная жидкость будет слита, установите пробку сливного отверстия радиатора на свое место, и после этого закрутите её до упора.

Заливание:
Далее операция по заливанию охлаждающей жидкости будет разделена, на помощника, а так же на вас:

Это делает помощник:
Сперва для того что бы исключить образование воздушных пробок в системе охлаждения двигателя, ослабьте хомут крепления шланг подачи охлаждающей жидкости, а после ослабления, отсоедините этот шланг от штуцера дроссельной заслонки.

Это делаете вы:
Пока ваш помощник будет удерживать шланг подачи охлаждающей жидкости в руке, вы начните по не многу заливать новую охлаждающую жидкость в расширительный бачок, пользуясь для этого воронкой.

Это делает помощник:
Далее пусть помощник дожидается пока из шланга не пойдет охлаждающая жидкость, как только она пошла, сразу же вставляйте шланг на свое место, и после чего заверните винт хомута, который этот шланг крепит.

Далее оставшуюся операцию продолжайте без помощника:
1) После того как шланг будет установлен, вы продолжайте заливать новую охлаждающую жидкость в расширительный бачок, до того пока жидкость не достигнет отметки «MAX» на расширительном бачке.

2) Когда жидкость будет залита до отметки, установите после этого крышку на расширительный бачок, и затем закрутите её до упора.

3) Далее установите модуль зажигания на своё место, воспользовавшись для этого всё той же статьёй, по «Замене модуля зажигания».

4) Затем установите клему «-» на «АКБ».

5) Следом сядьте в машину, и заведите двигатель. Дождитесь пока двигатель автомобиля прогреется чуть выше рабочей температуры. (До того пока вентилятор системы охлаждения не начнёт работать).

6) Когда двигатель разогреется, включите печку в салоне и посмотрите какой воздух из неё идет:

1. Если теплый то значит всё в порядке, и воздушные пробки в системе отсутствуют. (Переходите к пункту «7»).

2. А если же холодный, то у системы охлаждения вашего двигателя образовалась воздушная пробка, для того что бы её устранить, ждите пока двигатель у автомобиля полностью остынет. А после остывания переберитесь к расширительному бачку, и аккуратно выверните его пробку.

Примечание!
Если в системе охлаждения двигателя будет присутствовать воздушная пробка, и двигатель будет еще мало остывшем, то в таком случае при выворачивании пробки расширительно бачка, будет возможно выбивание жидкости, поэтому будьте аккуратны, а пробку откручивайте только на холодном двигателе!

Для того что бы убрать воздушные пробки, воспользуйтесь помощью помощника, и произведите доливание охлаждающей жидкости, с отсоединением шланга подачи охлаждающей жидкости, более подробно читайте в этой же статье, в рубрике «Заливание».

7) И в завершение операции, после того как двигатель разогрелся заглушите его, и после чего подойдите к расширительному бачку и проверьте по нему уровень жидкости, по необходимости доведите его до нормы.

Важно!

Патрубки радиатора ваз 2114

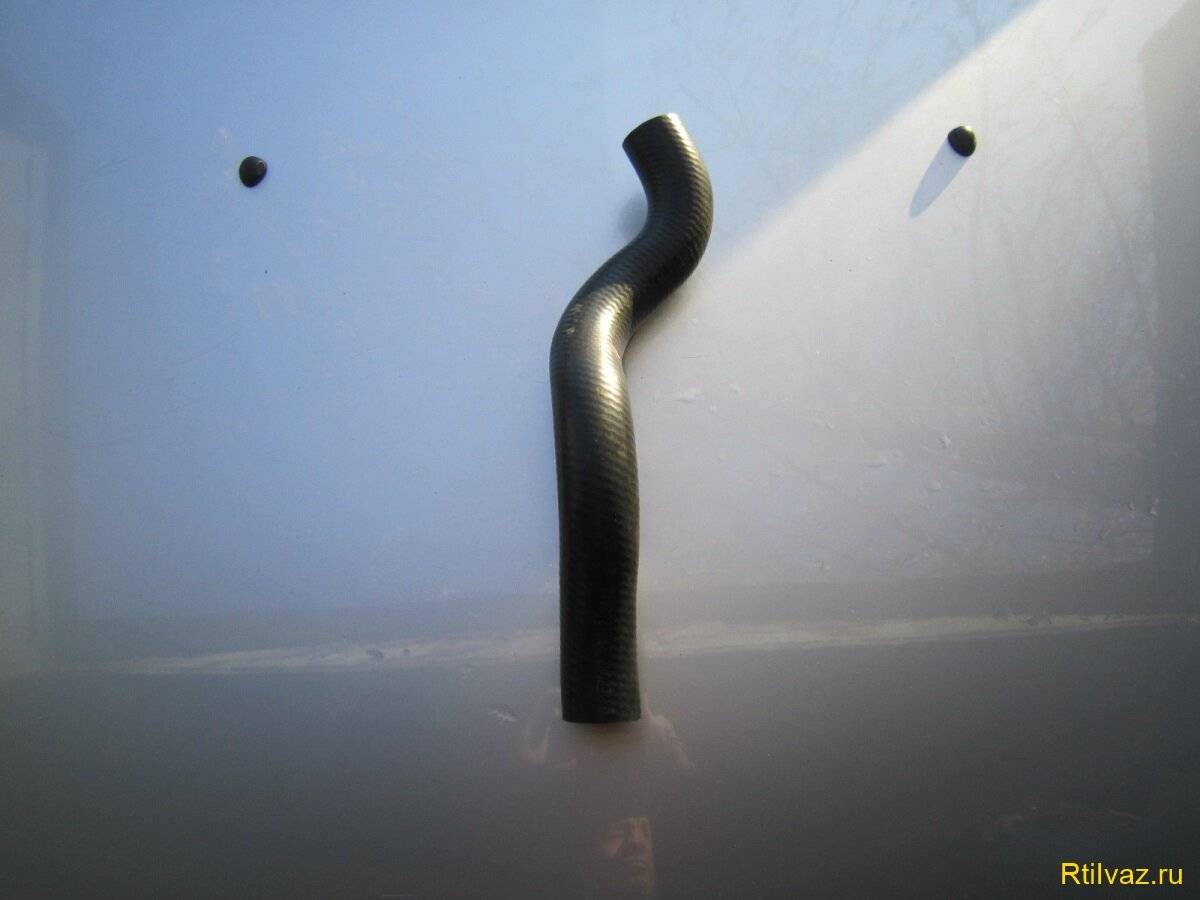

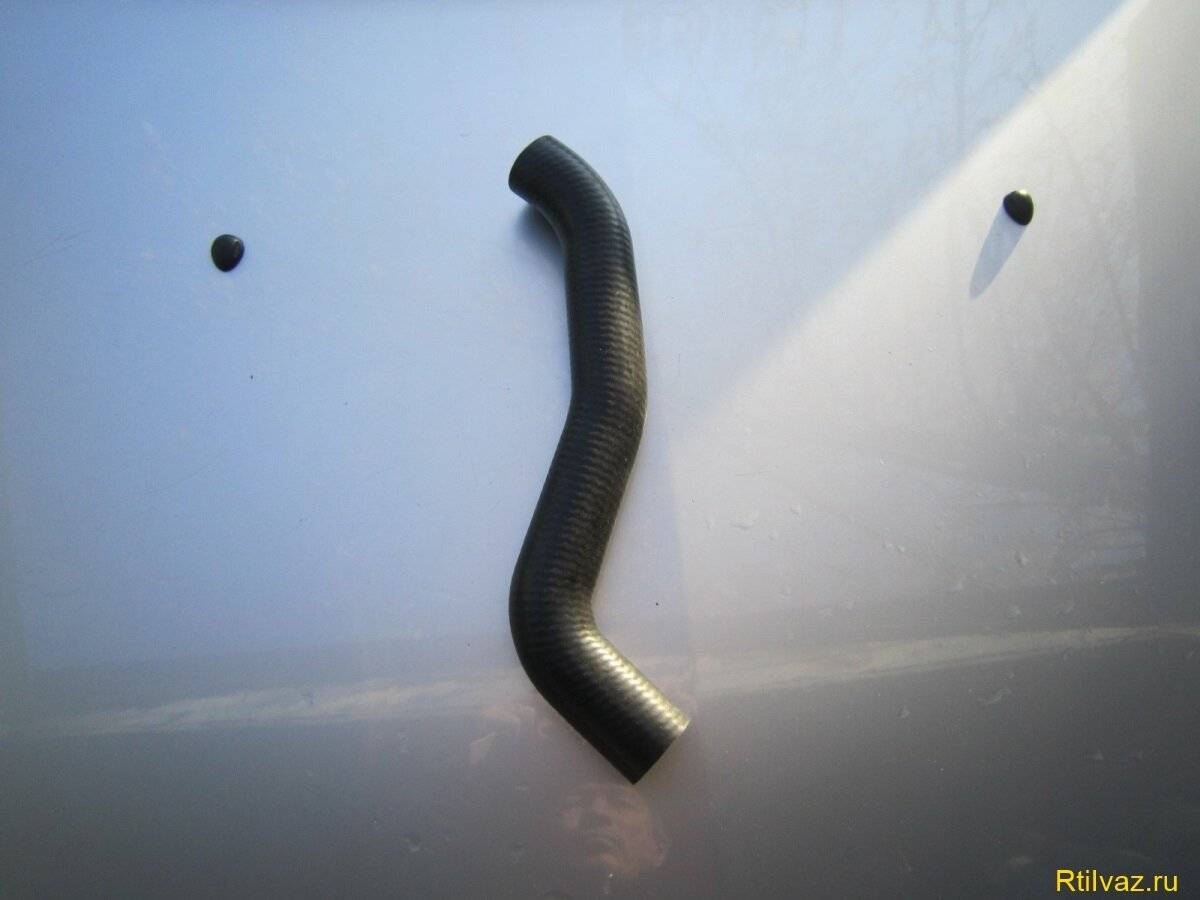

Далее идёт подводящий верхний патрубок радиатора, соединяющий радиатор с головкой блока двигателя.

Этот шланг идёт на инжекторные двигатели. Его внутренний диаметр 32мм, смотрите каталожный номер 21082-1303025.

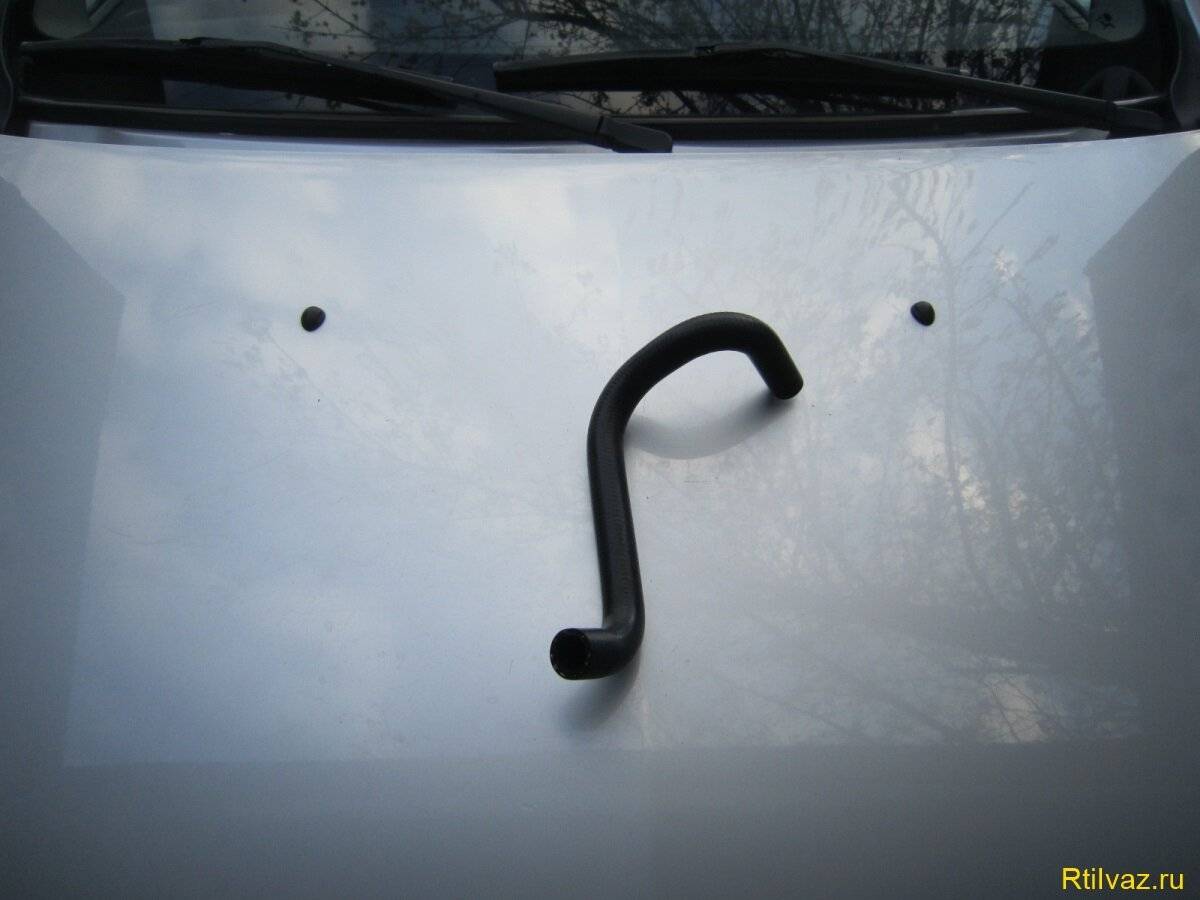

Следующий, это нижний отводящий патрубок радиатора, соединяющий радиатор с термостатом системы охлаждения двигателя.

Его каталожный номер 21082 – 1303010, внутренний диаметр также 32 мм.

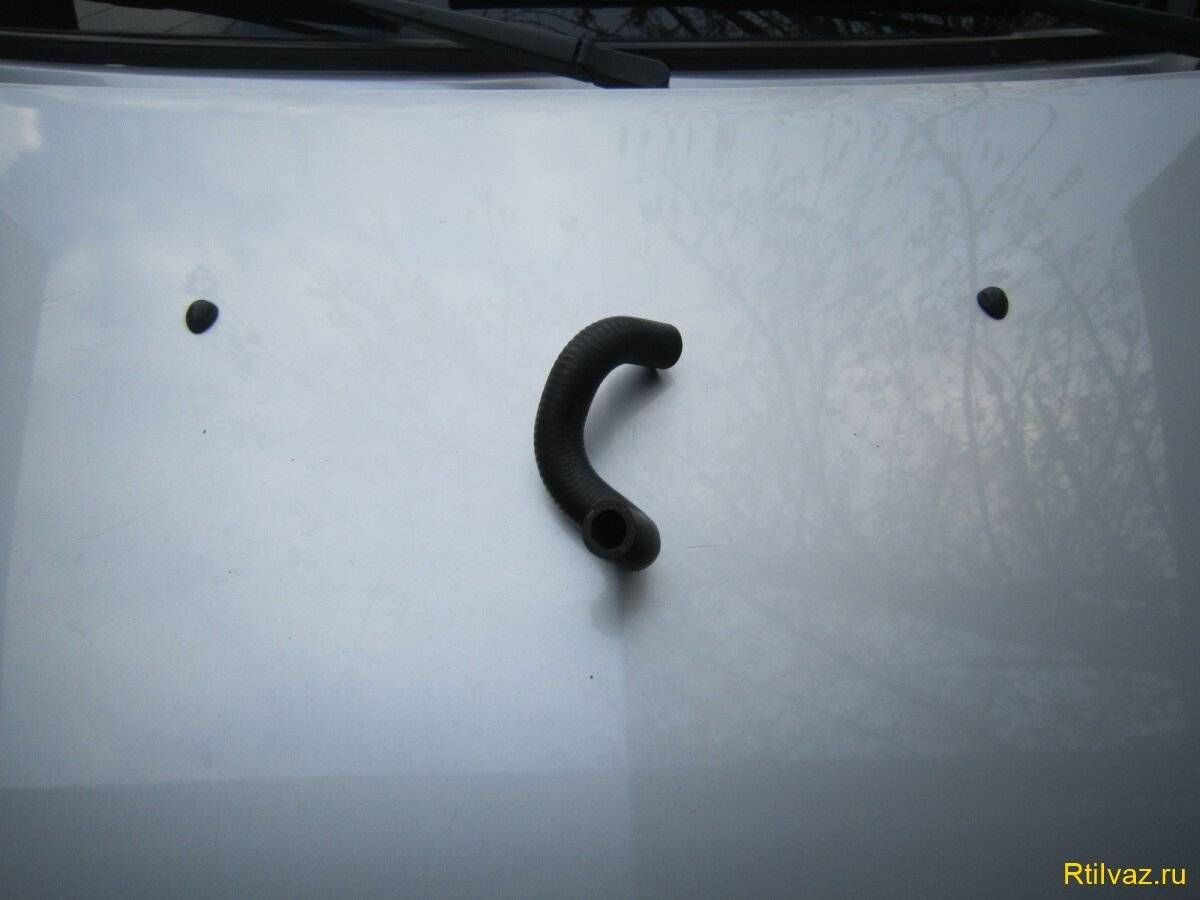

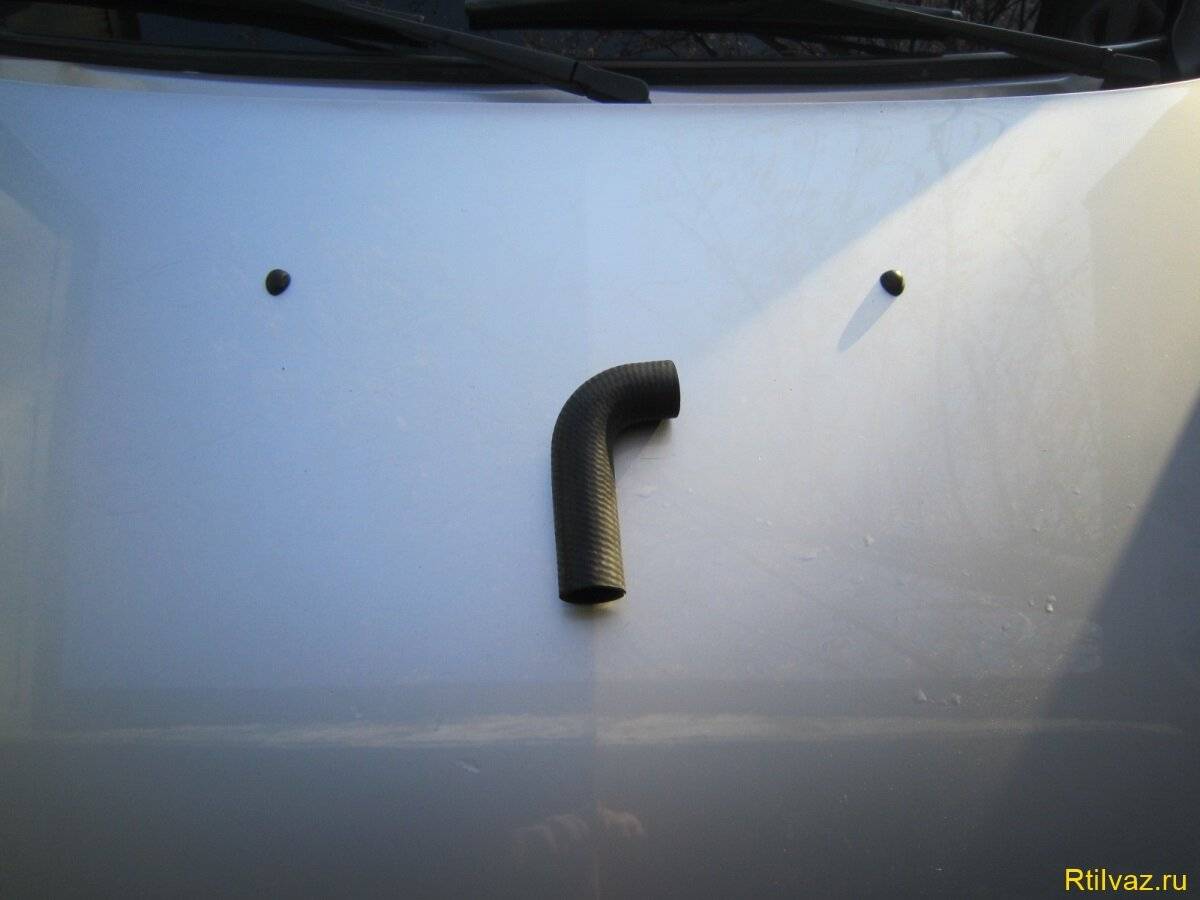

Патрубок «уголок» для соединения термостата с водяным насосом (помпой).

Каталожный номер – 2109-1303093-01. Этот патрубок идёт практически на все переднеприводные модели ваз и внутренний диаметр также 32 мм.

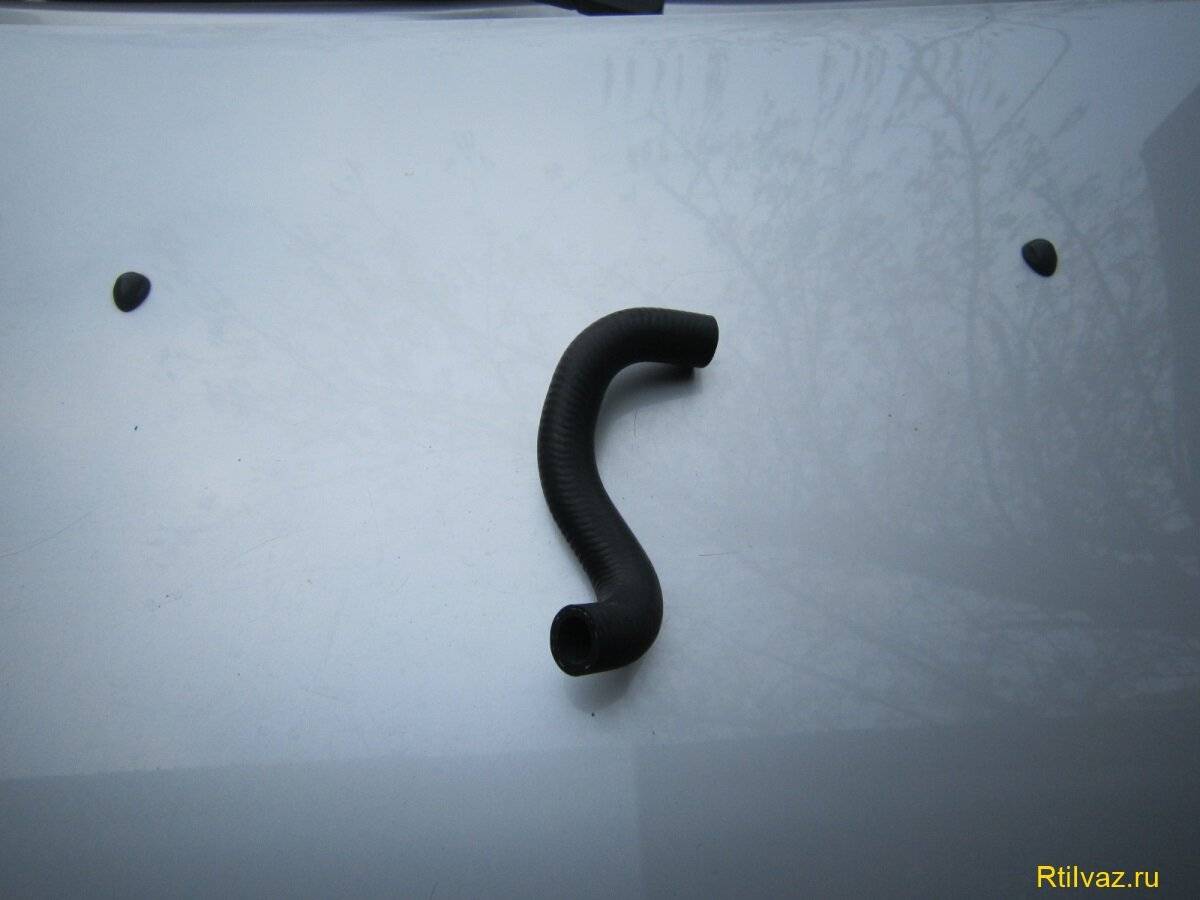

Патрубок расширительного бачка, в народе называют «заправочным».

Он служит для соединения расширительного бачка с термостатом. Через него антифриз попадает в систему охлаждения при заполнении системы или доливке через расширительный бочок. Его номер смотрите по каталогу 21082-1303080.

Патрубки печки ваз 2114

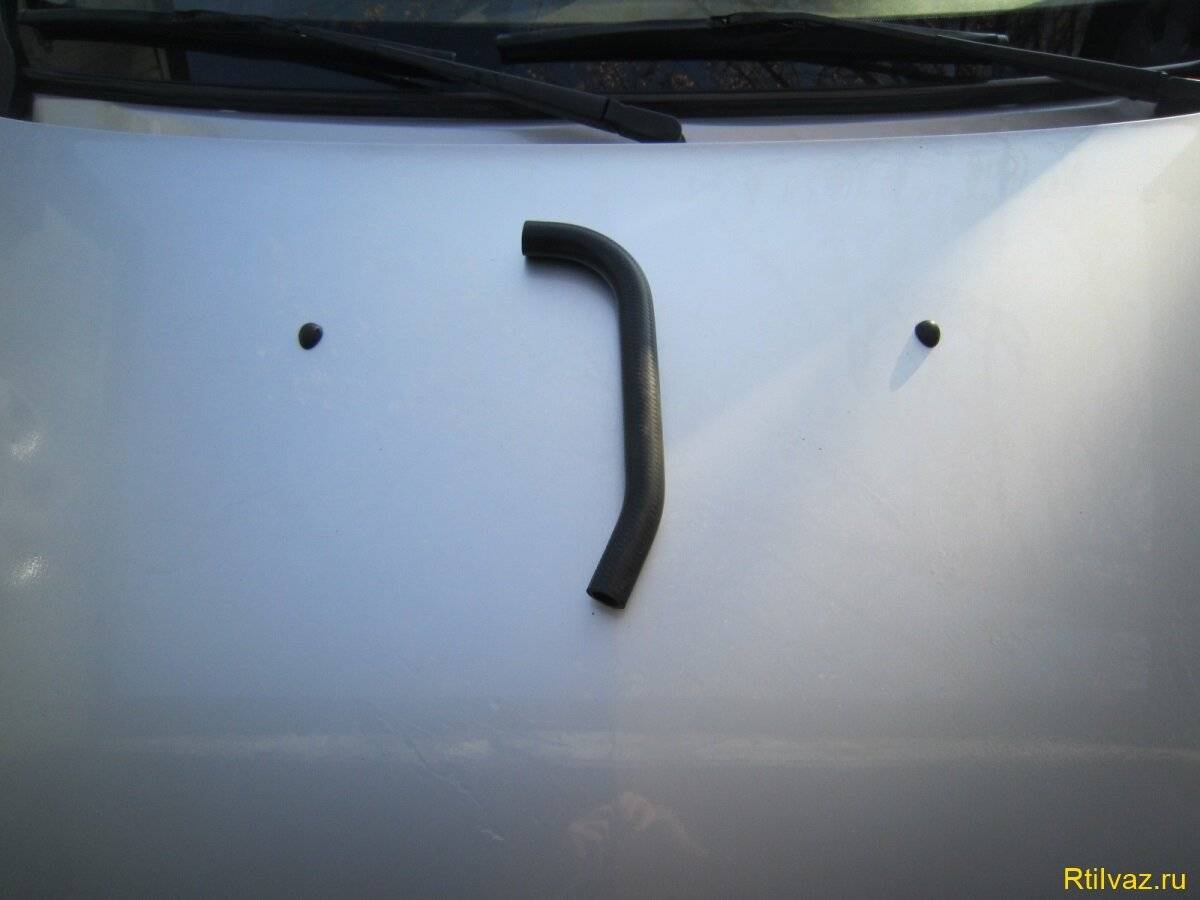

Патрубок, служащий для соединения отопителя с головкой блока, называют часто в быту «гусь большой», из-за его сходства с этой птицей.

Шланг подводит охлаждающую жидкость от головки блока к радиатору печки. Смотрим номер по каталогу 2114 – 8101206.

Эти рассмотренные резиновые шланги армированные, кроме шлангов подогрева дросселя и тосольных пароотводящих.

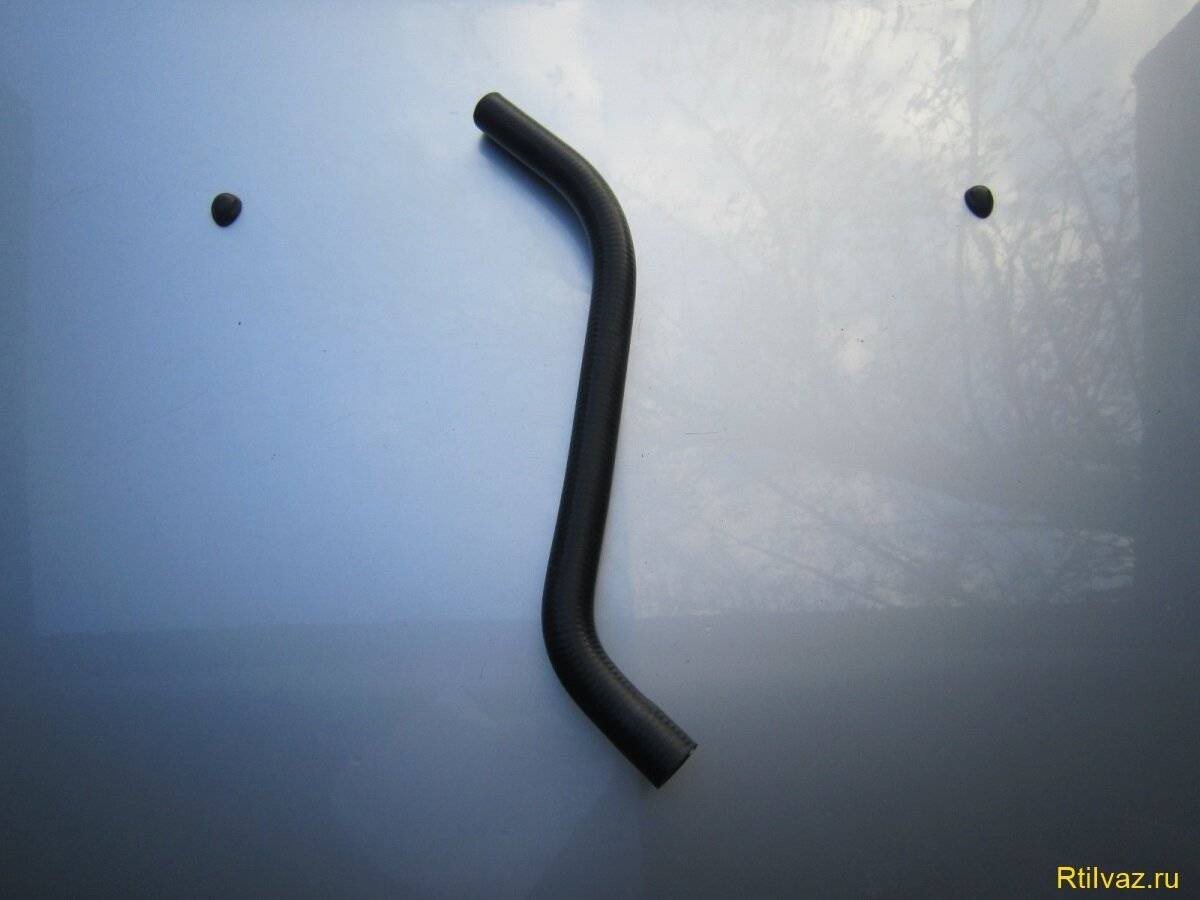

Шланг «гусь кривой» находится под капотом авто и служит для отвода охлаждающей жидкости с радиатора отопителя к водяному насосу.

Каталожный номер гуся кривого 2114- 8101208, заводской БРТ.

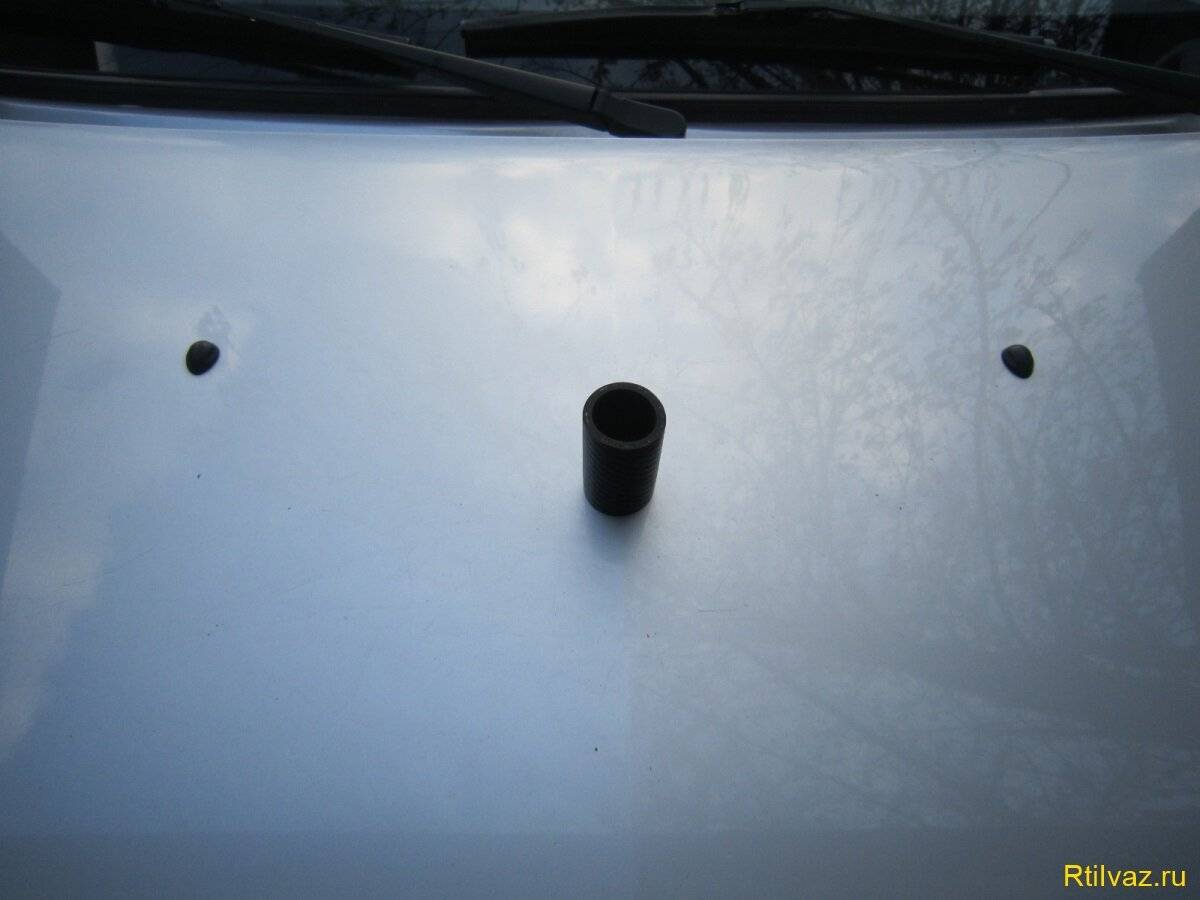

Патрубок «коротыш» соединяет термостат с головкой блока двигателя.

Каталожный номер коротыша 2108-1303082, изготовитель завод БРТ, внутренний диаметр отверстия 32 мм.

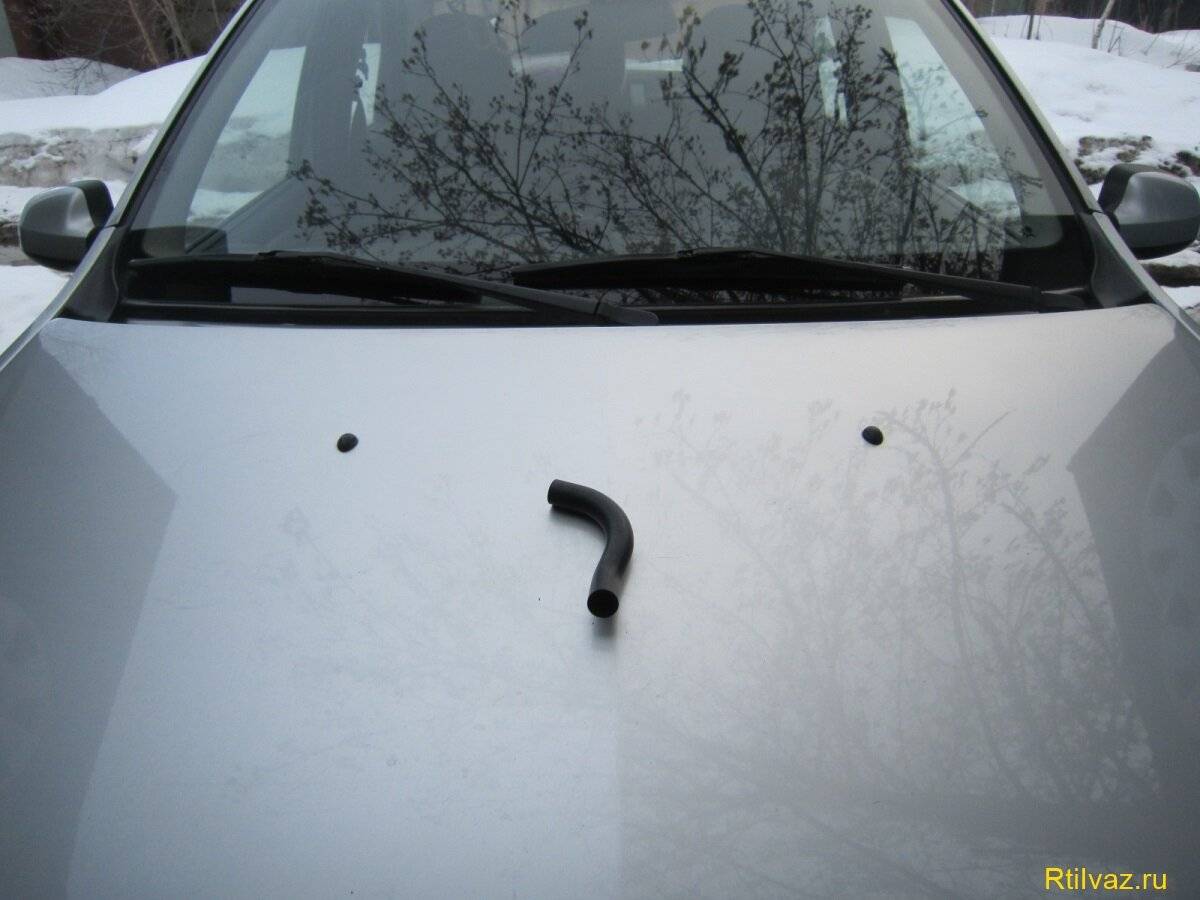

Патрубок салонной «малый» печки, подводит охлаждающую жидкость к радиатору печки, через кран, от «гуся кривого».

Его каталожный номер ваз 2114-8101200 от завода БРТ.

Патрубок салонный «большой» отводящий, предназначен для отвода охлаждающей жидкости от радиатора печки через шланг «гусь большой» к водяному насосу.

Номер каталожный 2114-8101204 от завода БРТ.

Под капотом «гусь большой» подводит охлаждающую жидкость к радиатору печки через краник. А отводит жидкость к помпе от радиатора печки «гусь кривой» через салонный «большой» шланг. Например, благодаря набору резиновых патрубков, происходит циркуляция охлаждающей жидкости через радиатор отопителя.

Резиновый патрубок, так называемый «сапуночек» инжекторный служит для соединения клапанной крышки головки блока с резиновый «улиткой» (2111) подачи воздуха в двигатель.

Номер заводского сапуночка верхнего по каталогу 2111-1014058-10.

Все представленные в видео соединения относящиеся к системе охлаждения находятся под капотом и в салоне автомобиля ваз 2114, кроме патрубков сапуна большого, малого сапуночка и улитки, служащие для прохода воздуха.

В машине находятся также всем известные шланги подачи бензина, тормозные шланги, вакуумный шланг, а также подачи жидкости для омывания лобового стекла и другие. Их также нужно будет рассмотреть на видео и описать в статьях.

Все резиновые шланги в автомобиле нуждаются в постоянной замене, так как находятся под воздействием агрессивных жидкостей и постепенно теряют свои свойства. Они теряют свою эластичность, дубеют, трескаются и иногда, разрываются при долгой эксплуатации без замены.

Поэтому, периодически рекомендуется просматривать их состояние и производить замену при обнаружении любой неисправности.

На этом видео обзор заканчивается, надеюсь, что ролик будет кому-то полезен как для информации, так и при обслуживании своего авто.

Комплект патрубков и шлангов ваз 2114 видео

Спасибо, кто посмотрел видеоролик, подписывайтесь на канал, пишите комментарии и задавайте вопросы.

До свидания на страницах блога RtiIvaz.ru! Удачи на дорогах.

Признаки и возможные последствия неисправности детали

Чаще всего последствием неисправности крышки является закипание ОЖ, иногда сопровождающееся выбрасыванием последней из расширительного бачка – нередкое явление для автомобилей ВАЗ. Если это происходит при рабочих температурах двигателя, то, скорее всего, пробка не держит необходимое давление.

Закипание ОЖ автомобиля

Другая причина этого же явления – из-за неисправности вакуумного клапана в СОД попал воздух и образовал пробку, которая нарушает нормальную циркуляцию, а значит, и охлаждение ОЖ. Зимой из-за воздушной пробки может плохо работать печка. Неприятные последствия: потеря ОЖ, которую приходится регулярно подливать. Такое случается, когда из-за повышенного давления в СОД жидкость «выгоняется» через стыки между штуцерами и патрубками, надетыми на них, через хомуты.

  • разрыв некачественных патрубков или тех, что давно не менялись (картина, знакомая не только владельцам ВАЗ);
  • появление течи в основном или отопительном радиаторе;
  • разрывает корпус термостата (для Nexia обычное дело – на 2 части);
  • лопнувший расширительный бачок.

Появление течи в основном радиаторе

Все эти признаки-последствия неисправности крышки являются результатом повышенного давления в СОД. Последнее – не редкость для автомобилей ВАЗ 2108, 2109 и особенно 2110 с бачками нового образца. Конечно, очевидно, что пластик этих расширительных емкостей оставляет желать лучшего, но, тем не менее, тут дело и в неисправности пробки. Так что крышка, регулируя давление в СОД, еще и оберегает ее элементы от механических повреждений.

Процесс замены расширительного бачка

Поговорив об основных неисправностях, разберемся теперь и в том, как заменить бачок охлаждающей жидкости ваз 2114.

Первое, что для этого понадобится — это подобрать соответствующий набор инструментов, а именно:

  • набор ключей;
  • плоскогубцы;
  • отвертку;
  • наждачную бумагу.

Кроме этого, следует сразу подготовить новые хомутики.

Перед тем, как начать замену, следует взять наждачную бумагу и хорошо обработать все входные отверстия нового бачка. Это необходимо для лучшего контакта с патрубками. Если же этого не сделать, а оставить все «как есть» (то есть шероховатое), то патрубок расширительного бачка 2114 может сесть неплотно.

Саму замену бачка следует выполнять в следующем порядке:

  1. Если машина работала, то следует ее заглушить и дождаться остывания ОЖ в системе.
  2. После того, как жидкость остыла, следует открутить гайки, фиксирующие адсорбер (для этой процедуры понадобится ключ на 10).
  3. Демонтировать адсорбер.
  4. Выкачать тосол из расширительного бачка (сделать это удобнее всего при помощи спринцовки (резиновой груши), при этом стоит следить за тем, чтобы была удалена вся жидкость).
  5. Подставить под бачок небольшой тазик (на случай возможной протечки).
  6. Открутить верхнюю трубку от старого бачка и прикрутить его к новому (она отвечает за отвод лишней ОЖ из радиатора).
  7. Демонтировать старый бачок.
  8. Открутить нижний патрубок от старого бачка и подсоединить к новому (при этом, в процессе монтажа желательно не изменять положения патрубка и не опускать его вниз).
  9. Установить новый бачок на место и зафиксировать.
  10. Залить в расширитель охлаждающую жидкость до отметки Мах, но не выше.
  11. Проверить герметичность соединений.
  12. Если имеются подтеки, подтянуть крепежные хомутики.

Как заменить расширительный бачок на ВАЗ-2114: фото и видео

Замена расширительного бачка на ВАЗ-2114 проводится достаточно легко. Это одна из тех ремонтных операций, которая не требует специальных навыков и умений. Замена проводится в случае, если бачок получил трещину и нарушена герметичность.

Видео по замене расширительного бачка на автомобилях ВАЗ семейства САМАРА (2109, 2114):

Видеоматериал расскажет, как заменить расширительный бачок, о тонкостях и всех нюансах, которые могут возникнуть при этом процессе.

Процесс замены бачка ОЖ

Общий вид расширительного бачка

Расширительный бачок служит не только индикатором количества охлаждающей жидкости в системе, а также при закипании «охлаждайки» через него она и будет выходить. Обычно последняя причина и служит поводом для разгерметизации в системе и появлению трещин.

Для того чтобы совершить замену понадобится определенный инструментарий. Итак, что же понадобится для совершения процесса:

  • Ключи на 7 и 10.
  • Отвертка.
  • Плоскогубцы.
  • Новый бачок.
  • Наждачная бумага.

Теперь, когда все необходимое собрано, можно приступить непосредственно к самому процессу. Итак, рассмотрим, последовательность действий направленных на замену расширительного бачка:

  1. Первым делом необходимо убрать «литьевые» дефекты, которые будут мешать нормальной установке патрубков. После обработки поверхность должна стать гладенькой, а шланги должны легко одеваться.

    Зачищенная полость расширительного бачка под патрубок

  2. При помощи ключа на 10, проводим демонтаж абсорбера.

    Демонтаж абсорбера

  3. Сливаем немного жидкость с системы охлаждения, чтобы она ушла с расширительного бачка и патрубка.
  4. Открутив хомут патрубка, отключаем его от системы.

    Откручиваем парубок и снимаем его с бачка

  5. Таким же образом отсоединяем патрубок для отвода паров.
  6. При помощи ключа на 10 откручиваем старый расширительный бачок.

    Демонтаж расширительного бачка

  7. К новому бачку подключаем патрубки.

    Подключаем патрубок для вывода испарительных газов

  8. Проверяем старый патрубок для ОЖ на герметичность. При необходимости заменить на новый.

    Проводим проверку патрубка ОЖ на герметичность и целостность

  9. Подключаем патрубок к расширительному бачку и закрепляем хомутом.

    Подключаем патрубок и устанавливаем расширительный бачок на место

  10. Устанавливаем бачок на посадочное место.
  11. Заливаем охлаждающую жидкость. При необходимости прокачиваем системы.

Выбор

21083-1311014

21083-1311014 – оригинальный каталожный номер расширительного бачка для семейства автомобилей ВАЗ-2114. Деталь производится на заводе и не имеет аналогов, но некоторые автолюбители придумывают доработку этого узла или тюнинг.

Средняя стоимость составляет 400-500 рублей.

Выводы

Заменить расширительный бачок ВАЗ-2114 оказывается легко и просто

Особое внимание стоит обратить на то, что при доливке охлаждающей жидкости может образоваться воздушная пробка, которая создаст некоторые проблемы, поэтому необходимо сразу прокачать систему и выгнать воздух

Старый расширительный бачок системы охлаждения был с трещинами

При покупке бачка стоит хорошо осмотреть его на наличие дефектов, поскольку, как показывает практика, не всегда они продаются целыми. Это связано с моментом транспортировки этого элемента, а продавцам только и надо, чтобы продать товар.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
