Выбираем какие катушки зажигания на Приору лучше

Проверка катушки зажигания Приора

В современных автомобилях для подачи искры в цилиндр используются индивидуальные катушки зажигания (ИКЗ). В более старых автомобилях используются модули зажигания, то есть один модуль полностью отвечает за работу всех цилиндров. Индивидуальная катушка зажигания отвечает только за работу одного цилиндра, в который она установлена.

На автомобилях ВАЗ ИКЗ стали устанавливаться, начиная с автомобиля Лада Приора на 126-ом двигателе. На 8-ми клапанных двигателях ВАЗ до сих пор устанавливается модуль зажигания. В автомобильной бортовой сети используется низковольтное напряжение, которые не способно само по себе образовать мощную искру необходимую для работы двигателя. Поэтому для подачи высоковольтного напряжения используют катушки зажигания.

Устройство ИКЗ

Катушка Приоры состоит из первичной и вторичной обмотки, между которыми помещен сердечник. Для контакта со свечой зажигания используется пружинка, которая помещена в резиновый наконечник. Так же ИКЗ имеет металлический экран, который защищает катушку от высоких температур, т.к. ИКЗ устанавливается в колодце головки блока цилиндров, то температурные режимы там просто огромные.

Первичная обмотка наматывается из тонкой медной проволоки с количеством витков 10000-15000.

Вторичная обмотка катушки состоит из 100-150 витков толстой медной проволоки.

Связь между катушками электромагнитная.

Принцип работы ИКЗ

Исходя из выше ИКЗ состоит из двух обмоток первичной и вторичной. При прохождении низковольтного тока по первичной обмотке в катушке создается магнитное поле, которое проходя через металлический сердечник, наводит ток высокого напряжения во вторичной обмотке, который непосредственно подается на свечу зажигания.

Симптомы неисправности катушки

Симптомов неисправности катушек множество и иногда оченьсложно определить, что виновата именно катушка

Если в вашем автомобилепоявились такие симптомы, то следует обратить внимание на ИКЗ

Признаки неисправности катушек:

• Не работает один из цилиндров;
• Автомобиль не развивает мощность;
• Рывки при резком нажатии на педаль газа;
• Трясется двигатель на холостом ходу;
• Повышенная вибрация на холостом ходу;
• Плавающие обороты;

Так же следует отметить, что при неисправной катушке зажигания будут появляться пропуски в цилиндрах, вследствие чего ЭБУ отключит работу неисправного цилиндра и просигнализирует об этом включением лампы «Cheek Engine». При появлении «Cheek Engine» на автомобиле необходимо провести диагностику системы. При наличии пропусков зажигания ЭБУ выдаст ошибки 0301, 0302, 0303, 0304. Где последние цифры кодов это номер цилиндра.

Эксплуатировать автомобиль с неисправной катушкой зажигания не рекомендуется, это может привести к выходу из строя катализатора.

Существует два надежных способа проверки ИКЗ: визуальный осмотр и проверка мультиметром.

Для того чтобы проверить катушку зажигания ее необходимо снять с автомобиля.

Снятие ИКЗ:

• Отключаем минусовую клейму от аккумулятора.
• Снимаем декоративную пластиковую накладку.
• Откручиваем нужную нам катушку головкой на «10» или Torx E8.
• Снимаем штекер катушки извлекаем ее.

Визуальная проверка

После того как катушка будет извлечена ее необходимо тщательно осмотреть. Резиновый наконечник не должен иметь надрывов и трещин. Пластиковая часть не должна быть оплавлена или треснута. Контактная пружинка должна иметь правильную форму без окисления или ржавчины.

Трещина в катушке

Трещины на катушки или надрывы на резиновом колпачке будут уводить искру на корпус двигателя, следовательно, ток на свечу подаваться не будет, что приведет к пропускам зажигания.

Трещины на резинке катушке

При обнаружении таких визуальных неисправностей, катушку необходимо заменить.

Проверка мультиметром

Проверка мультиметром подразделяется на два этапа. Проверкасопротивления самой ИКЗ и проверка напряжения управления ИКЗ (проверка напряженияна колодке питания ИКЗ).

Начнем с проверки напряжение на колодке питания ИКЗ

Для этого выставляем на мультмитре переключатель на постоянноенапряжение.

Включаем зажигание автомобиля

На колодке в разъеме под номером 3 проводим замер (подключаем один щуп мультиметра на корпус двигателя другой на вывод под номером 3) напряжение должно быть не менее 12 вольт. Если напряжение меньше, то это означает что аккумуляторная батарея, разряжена или неисправен контроллер ЭБУ.

Проверка сопротивления ИКЗ

Для того чтобы проверить сопротивления ИКЗ необходимо воспользоваться мультиметром. Следует отметить, что проводить измерения сопротивления необходимо на холодном двигателе, т.к. сопротивление обмоток катушки сильно зависит от ее температуры.

Разновидности и отличия катушек зажигания ВАЗ

Бензиновый двигатель автомобиля работает за счет сгорания топлива. Чтобы обеспечить воспламенение, необходимо наличие электрической искры, которая формируется между электродами свечи накаливания. Они имеют небольшой зазор, который искра должна преодолеть. Это осуществимо при подаче на свечу высокого напряжения (в десятки тысяч вольт).

Бортовая система транспортного средства не рассчитана на подобные нагрузки, а оборудование, осуществляющее подачу электричества, не способно выдать подобные значения.

Для решения этой проблемы, в систему зажигания автомобиля внедряется катушка, создающая высокое напряжение.

Компонент системы зажигания автомобиля преобразует низковольтное напряжение в высокое (в зависимости от характеристик детали от 6-12 В до 35 000 В).

Выполняемые катушкой задачи, обусловлены особенностями строения элемента. Он состоит из первичной и вторичной обмоток, которые размещены в изолированном корпусе.

Внимание! При возникновении неисправностей, рекомендуется проверить все компоненты мотора: начиная от клапанов и блока цилиндра, и заканчивая катушкой зажигания или модулем.

Классика, семейство 2101-2107

Отечественные машины ВАЗ «классического семейства» (модели 2101-2107), оснащаются карбюраторными и инжекторными моторами. На автомобилях с карбюраторами установлена катушка зажигания (или «бобина»). Схема расположения элемента выглядит следующим образом: деталь монтируется на левом брызговике в подкапотном пространстве автомобиля, и крепится к кузову при помощи двух гаек.

Автомобили с установленными инжекторами (ВАЗ 2107), имеют модуль зажигания. Он крепится на блоке цилиндров силового агрегата авто. Деталь функционирует вместе с электронным блоком управления двигателя, а катушки зажигания входят в конструкцию всего модуля.

Для «классики» предназначены катушки зажигания серии Б-117А.

Используемый модуль зажигания – универсальная модель (устанавливается и на другие отечественные автомобили)

Для инжектора и в составе БСЗ используется катушка 027.3705 аналог 27.3705 (АТЭ-2).

Характеристики «инжекторной версии» катушки зажигания ВАЗ выглядят следующим образом:

Рабочая температура от -40° С до +85° СВеличина сопротивления:первичной обмотки (0,45+0,05) Омвторичной обмотки (5+0,5) кОмНапряжение питания 12 В

Габаритные размеры 72х156 мм, маслонаполненная конструкция

Десятые модели, 2110-2112

На ВАЗ 2110-2112 устанавливаются катушки зажигания как на инжекторные, так и на карбюраторные двигатели (сейчас практически не встречаются). Для инжекторных моделей ВАЗ 2110-2112, предусмотрено наличие модуля зажигания с маркировкой 042.3705 обозначение по документации ОАО “АвтоВАЗ” 2112-3705010-03, некоторые модели снабжаются индивидуальными катушками 2112-3705010-12

Lada Samara, 2113-2115

На карбюраторные модели автомобилей ВАЗ семейства «Самара» (2113-2115), устанавливают катушки зажигания 2111.3705 (Аналог Bosch F000 ZS0 211). Эти катушки имеют азъем на 3 контакта и используются для автомобилей “ВАЗ” с микропроцессорной системой управления двигателем внутреннего сгорания на базе контроллера М7.9.7 или его аналогов с двигателями 8 кл.

Калина, 1117-1119

На более современную модель ВАЗ, Ладу Калину, устанавливается модуль зажигания с маркировкой: 2112-3705010-12. Она имеет следующие характеристики:

Напряжение на нагрузке 1МОм +25пФ>24кВ

Длительность искрового заряда 1,14-1,5 мс

Диапазон рабочих температур от -40 до +140 градусов С

Номинальное напряжение питания 12В.

Приора, 2170-2173

На Ладу Приору устанавливаются такие же катушки зажигания, как и на Калину. Катушка имеет маркировку 2112-3705010-12. Также как и в случае с Калиной, Приора оснащается только инжекторными моторами, поэтому карбюраторные катушки зажигания или «бобины» не могут быть установлены на автомобиль.

В подведение итогов стоит сказать, что при выборе катушки зажигания на автомобиль, необходимо учитывать маркировку детали, ее совместимость с той или иной моделью отечественного автопрома.

Несмотря на высокую взаимозаменяемость, также обращают внимание на габаритные размеры детали, и тип крепления в подкапотном пространстве машины

Описание катушки зажигания

Начнем с описания автомобильных КЗ. В первую очередь необходимо рассмотреть устройство, а также принцип работы узла на двигателе 8 или 16 клапанов.

Устройство и обозначение основных элементов катушки зажигания NGK

Устройство и принцип работы

Каждому автолюбителю известно, что основная функция КЗ на Лада Приора заключается в воспламенении горючей смеси, что необходимо для запуска силового агрегата. Чтобы обеспечить поджег смеси, в КЗ вырабатывается очень высокое напряжение, составляющее 40 тысяч вольт. Сама по себе КЗ представляет собой трансформаторное устройство, предназначенное для повышения низкого напряжения, которое вырабатывает АКБ. По своему устройству КЗ 16-клапанного двигателя состоит из двух обмоток — первичной и вторичной, которые намотаны при помощи медного провода на стальной сердечник.

Сначала на сердечник наматывается первичное устройство, а сверху него — вторичное. Эта конструкция защищается при помощи специального корпуса. В том случае, если в первичной обмотке содержится около 150 витков, то во вторичной их будет уже не одна тысяча.В конструкции КЗ нет высоковольтных кабелей, поскольку они надеваются именно на свечу.

Когда блок управления силовым агрегатом передает сигнал на первичную обмотки, вокруг сердечника является магнитное поле. В конечном итоге оно способствует образованию высокого напряжения на вторичной обмотке. Что касается свечи, то в этот момент она осуществляет воспламенение горючей смеси в цилиндрах 16-клапанного мотора. КЗ оборудована защитным корпусом, а внутри конструкции имеется специальная пружинка с диодом. Последний предназначен для оперативного отсекания сигналов с высоким напряжением (автор видео о неисправности узла — канал IZO)))LENTA).

Проверка работоспособности

на Приоре своими силами?

Вариантов может быть несколько:

1. Визуальный осмотр. Если на КЗ имеются пусть даже небольшие трещины, это говорит о неработоспособности устройства. Если на корпусе есть трещины или другие повреждения, вероятнее всего, КЗ перегорела. Также необходимо произвести осмотр внутренних компонентов, а именно спирали. При наличии дефектов узел меняется.
2. Еще один способ — проверка на авто. КЗ демонтируется с двигателя, отключается топливный насос, в высоковольтный вывод устанавливается рабочая свеча, затем нужно попытаться запустить мотор. Если КЗ рабочая, то вы увидите искру (автор видео — Александр).

Проверка с помощью мультиметра — для этого КЗ необходимо заблаговременно демонтировать. Мультиметр необходимо настроить в режим замера сопротивления на 200 Ом, затем щупы устройства замыкаются. На дисплее тестера появится цифра калибровки, ее надо записать.

Далее, осуществляются следующие действия:

1. Щупы мультиметра следует соединить с разъемом КЗ и произвести замер сопротивления первичного элемента. Тестер должен показать значение около 0.8 Ом, от него нужно отнять цифру калибровки — полученный показатель и будет сопротивлением. При отсутствии значений во время диагностики можно сделать вывод о неисправной первичной обмотке.
2. Далее, необходимо будет проверить вторичный элемент, для этого сопротивление мультиметра устанавливается на 2 мОм. Красный щуп следует установить в вывод КЗ, а второй — черный — к среднему разъему колодки. Диагностика должна показать 342 кОм. В целом следует понимать, что полученные параметры по многом зависят от того. Насколько КЗ была нагрета, поэтому диагностику лучше осуществлять на холодном устройстве .

Описание катушки зажигания

Начнем с описания автомобильных КЗ. В первую очередь необходимо рассмотреть устройство, а также принцип работы узла на двигателе 8 или 16 клапанов.

Устройство и обозначение основных элементов катушки зажигания NGK

Устройство и принцип работы

Каждому автолюбителю известно, что основная функция КЗ на Лада Приора заключается в воспламенении горючей смеси, что необходимо для запуска силового агрегата. Чтобы обеспечить поджег смеси, в КЗ вырабатывается очень высокое напряжение, составляющее 40 тысяч вольт. Сама по себе КЗ представляет собой трансформаторное устройство, предназначенное для повышения низкого напряжения, которое вырабатывает АКБ. По своему устройству КЗ 16-клапанного двигателя состоит из двух обмоток — первичной и вторичной, которые намотаны при помощи медного провода на стальной сердечник.

Сначала на сердечник наматывается первичное устройство, а сверху него — вторичное. Эта конструкция защищается при помощи специального корпуса. В том случае, если в первичной обмотке содержится около 150 витков, то во вторичной их будет уже не одна тысяча.В конструкции КЗ нет высоковольтных кабелей, поскольку они надеваются именно на свечу.

Когда блок управления силовым агрегатом передает сигнал на первичную обмотки, вокруг сердечника является магнитное поле. В конечном итоге оно способствует образованию высокого напряжения на вторичной обмотке. Что касается свечи, то в этот момент она осуществляет воспламенение горючей смеси в цилиндрах 16-клапанного мотора. КЗ оборудована защитным корпусом, а внутри конструкции имеется специальная пружинка с диодом. Последний предназначен для оперативного отсекания сигналов с высоким напряжением (автор видео о неисправности узла — канал IZO)))LENTA).

Виды катушек

Вкратце рассмотрим основные виды КЗ для автомобилей:

1. Общая КЗ, этот тип является одним из наиболее распространенных. Он может использоваться как в контактной, так и в бесконтактной, а также электронной системах с трамблером.
2. Индивидуальный тип КЗ. Предназначен для использования в электронных системах. По конструкции этот тип также состоит из первичной и вторичной обмоток, только расположены они наоборот — сначала вторичная, затем первичная. Также в таких КЗ могут использоваться электронные компоненты для воспламенения горючей смеси.
3. Сдвоенный тип, такие КЗ также часто называются двухвыводными. Используются такие узлы в различных электронных системах. Ключевым отличием конструкции является наличие двух высоковольтных кабелей, предназначенный для обеспечения образования искры в двух цилиндрах одновременно.

Признаки неисправности

Катушка зажигания на Приору на 16-клапанном моторе, как и любой другой механизм, рано или поздно выходит из строя.

О том, что это устройство нуждается в замене или ремонте, водитель сможет узнать по таким симптомам:

1. Работа силового агрегата в целом нарушается. 16-клапанный двигатель начинает вибрировать, его мощность падает, при нажатии на педаль газа разогнаться будет затруднительно. Кроме того, двигатель начинает троить. Такие же признаки проявляются и при неработоспособных свечах, поэтому их необходимо проверить в первую очередь.
2. Пытаясь разогнаться, водитель заметит, что транспортное средство стало дергаться. Также толчки появляются во время езды на пониженных скоростях.
3. Еще один симптом — наличие трещин либо следов обрывов в изоляции.

Какую катушку купить

Многие автолюбители советуют покупать самые дешевые устройства. Почему так? Считается, что катушки горят в первую очередь из-за некачественной свечи зажигания. Разумеется, нелишним будет удостовериться в том, что все свечи исправны, однако даже если нет никаких проблем, но катушка все равно сгорела, свечу в цилиндре, где случилась неисправность, рекомендуют заменить. Вместе с тем далеко не все автовладельцы готовы доверять самым бюджетным катушкам и такое мнение также имеет право на жизнь.

Опытные автолюбители советуют приобретать продукцию одной из двух торговых марок:

1. Бош.
2. Омега.

Сразу же обращаем внимание, стоимость устройств может быть достаточно высокой. Например, одна катушка Bosch стоит около 700 рублей

С учетом того, что для замены необходимо сразу 4 детали, получается немаленькая сумма. Какой вариант будет лучшим для вас – решать только вам.

Результат

После двух доработок замечен ряд улучшений:

• ─ автомобиль стал лучше разгонятся;
• ─ пропали провалы;
• ─ реакция на педаль газа стала более четкой;
• ─ холостые обороты стали стабильными;
• ─ расход бензина снизился на 0,7- 0,9 литров до 7.8 л/100км по городу.
• ─ двигатель стал заводится быстрей, стартер не крутит более 2 секунд.

Такое ощущение, что двигатель стал моложе на 100 тыс. км.

Напомним, улучшить искру можно и на двигателях с модулем зажигания. Кстати, не забывайте, что на искрообразование влияют высоковольтные провода.

Ваш отзыв о доработке катушек зажигания при помощи конденсаторов:

Ваш отзыв о сокращении разъемов в цепи катушек зажигания:

Автор ARBI-M , 20 января, 2017

Резюме

Итак, мы рассмотрели, почему машина троит. Это не все возможные причины, но они помогают точно диагностировать работу мотора и найти неисправность.

Система зажигания — уязвимое место Приоры, и не только ее. Катушки зажигания в автомобиле Приора индивидуальные, по одной на цилиндр, то есть всего 4. Случается, что одна из них перестает работать, а вместе с ней выпадает из рабочего ритма один из цилиндров.
Это сопровождается вибрацией и непонятными звуками под капотом. Опытные автолюбители в таких ситуациях понимают, что машина троит.

Для чего нужна катушка? Чтобы поджечь топливовоздушную смесь в цилиндре, нужен ток высокого напряжения, а в автомобильном аккумуляторе он низковольтный. Таким образом, катушка зажигания является чем-то вроде трансформатора, генерируя ток с большим напряжением. Ее первичная обмотка состоит всего из 150 витков, а во вторичной их число намного больше, что и позволяет генерировать импульсы, используя свечу зажигания как разрядник.

Чтобы магнитное поле получилось как можно более сильным, внутри катушки располагается сердечник из железа

Главная характеристика катушки — это значение сопротивления ее обмоток, что и учитывается при диагностике зажигания.Выход из строя такого важного узла грозит полной остановкой мотора, не говоря уже о перебоях в работе

Выбор катушки зажигания на Лада Приора

Ввиду огромного количества вариантов, выбор катушки зажигания для автомобиля Лада Приора может быть той ещё проблемой. Средняя стоимость этой детали составляет чуть более 2 тысяч рублей. Кроме того, авторынок предлагает 4-5 популярных и еще множество китайских аналогов данной детали.

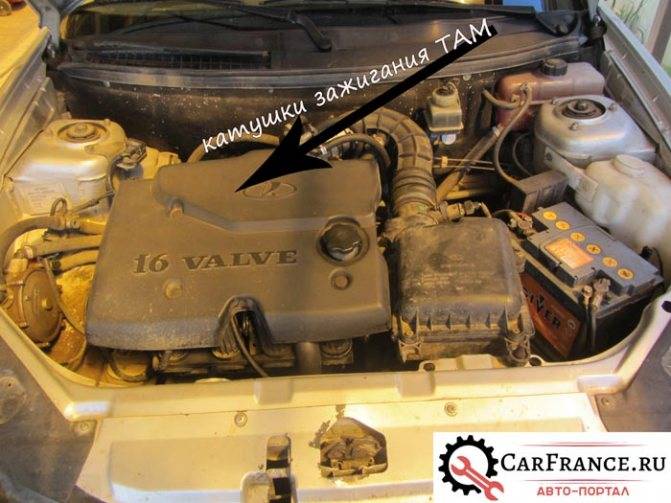

Катушки под крышкой двигателя.

Катушки отмечены красным кружком.

Откручиваем и вынимаем.

К сожалению, многие владельцы Приоры жалуются на частый выход из строя катушек зажигания. И это при том, что средний заявленный ресурс детали составляет 50-100 тысяч километров.

В Приоре установлено 4 катушки зажигания – по одной детали на каждый цилиндр, и вы все уже сменили. Ища замену штатным элементам, можно встретить как минимум 10 аналогов. Причем качество их продукции существенно разнится, как и стоимость. Если качественные импортные варианты стоят от 1 500 рублей, то российские аналоги можно найти и вдвое дешевле.

2112-3705010-13. Стоимость от 800 рублей.

Рассмотрим наиболее популярные варианты катушек для Лады Приора:

1. Немецкие катушки от производителя Bosch, артикул 2112-3705010-13. Установлены на большинстве автомобилей с завода. Средняя стоимость – 2300 рублей. Оригинал. Именно этот вариант мы рекомендуем к покупке. Интересно, но на рынке ещё много подделок. Если катушка будет оригинальная, то проблем с ней быть не должно! 022-1504-473 (аналог).
2. СОАТЭ – катушки отечественного производства, выпускаемые в городе Старый Оскол. Артикул – 2112-3705010-12. Стоимость – 1 200 рублей.
3. Dynatec – изготовлены в городе Амстердам. Артикул 2112-3705010-11. Стоимость порядка 2 000 рублей.
4. Пекар – артикул 2112-3705010-10. Стоимость – 1 100 рублей.
5. Fenox IC16085 (STK). Стоимость – 1 300 рублей.

Можно использовать катушки разных производителей. На фото две катушки Bosch, и две по бокам ПО «СЕВЕР».

2112-3705010-12. Цифры на конце означают город производитель. — 12 значит ЗАО «СОАТЭ».

• 2112-3705010-10 — «BOSCH», Германия;
• 2112-3705010-11 — НПП «ИТЭЛМА», Россия, г. Москва;
• 2112-3705010-12 — ЗАО «СОАТЭ», Россия, г. Старый Оскол;
• 2112-3705010-13 — ПО «СЕВЕР», Россия, г. Новосибирск.

Признаки поломки

Если этот элемент системы зажигания выходит из строя, то появляются следующие признаки:

Ощущаются рывки при разгоне. Машина начинает дергаться, что наблюдается на первой и второй передачах.

Целостность обмотки нарушена

В таком случае обращаем внимание на наконечник катушки зажигания Приоры.

Движок «троит». Проявляется это в появлении лишнего шума, вибрации, снижении тяги и мощности.

Определение неисправной катушки зажигания

Неоспоримым преимуществом автомобилей с ЭСУД является возможность компьютерной диагностики. Но и тут есть свои хитрости. У катушки зажигания «Приоры» могут быть три вида неисправности.

1. Обрыв цепи обмотки.
2. Короткое замыкание обмотки.
3. Механическое повреждение наконечника.

А диагностика, чётко позиционирует только первую неисправность. В остальных случаях компьютер равнодушно сообщает, что обнаружены пропуски в цилиндре № имярек. И вот тут понадобиться знание особенностей системы зажигания «Приоры», чтобы определить неисправность. Дело в том, что давать пропуски могут и другие поломки. Такие:

• Выход из строя форсунки топливной.
• Неработающая свеча зажигания.
• Потеря компрессии в цилиндре.

Как определить что не работает именно катушка зажигания

Метод это не новый, но весьма действенный, и очень простой. Итак, загорелась тревожная лампочка, «Чек». А под рукой нет диагностики. Что делать? Порядок действий такой:

1. Открыть капот «Приоры».
2. Снять декоративную, пластмассовую крышку мотора.
3. Запустить двигатель на холостых.
4. Снять разъём с катушки первого цилиндра. Если этот «котёл» рабочий, то его принудительное отключение заставит мотор работать совсем уж неадекватно. Вибрация усилится в разы, появятся ощутимые перебои.
5. Если в этом цилиндре всё в порядке, то фишка одевается на место, и нужно переходить к следующему. Итак по очереди все «котлы».
6. Но если цилиндр не работает, то при снятии разъёма, ничего не изменится. Уровень работы останется прежним, значит, всё дело здесь. А вот теперь уточнить степень виновности катушки зажигания «Приоры».

Это делается следующим образом. Мотор надо заглушить. Берётся головка на 10 и вороток. Выкручивается болт крепления искрообразователя с подозрительного цилиндра. Точно так же с соседнего. Потом они просто меняются местами. Фиксируются, и снова заводится мотор.

Внимание!
Если признаки неисправности, то есть отсутствие смены чистоты работы мотора при отключении, переместились вместе с катушкой зажигания на другой цилиндр, то всё, это точно модуль искрообразования. Значит, его нужно менять, и дело с концом. А вот если все признаки остались на месте, то катушка исправна, и необходимо проверять другие узлы

Но это уже совсем другая история

А вот если все признаки остались на месте, то катушка исправна, и необходимо проверять другие узлы. Но это уже совсем другая история.

Важно!
Пытаться отремонтировать неисправный модуль, не стоит и пытаться. Это невозможно в условиях даже самого обеспеченного сервиса. Его можно только заменить

В сети ходит множество видео и статей о некой возможности ремонта катушек зажигания для ЭСУД. В действительности рисковать этим не стоит. В итоге можно спалить «мозги»

Его можно только заменить. В сети ходит множество видео и статей о некой возможности ремонта катушек зажигания для ЭСУД. В действительности рисковать этим не стоит. В итоге можно спалить «мозги».

Назначение контактов колодки комбинации приборов

1 К электроусилителю руля 2 К контрольному сигнализатору аварийной сигнализации 3 К датчику аварийного давления масла 4 К выключателю стояночного тормоза 5 К блоку управления иммобилизатора 6 К блоку управления подушкой безопасности 7 К выключателю наружного освещения 8 К переключателю указателей поворота (правый борт) 9 К переключателю указателей поворота (левый борт) 10 К блоку управления системы впрыска топлива 11 К датчику отключения подушки безопасности переднего пассажира 12 К датчику непристегнутых ремней безопасности 13 К блоку управления электронного распределителя тормозных сил 14 К клавише “RESET”на подрулевом переключателе (-) 15 К датчику уровня тормозной жидкости 16 К датчику управления антиблокировочной системы тормозов 17 К выключателю дальнего света фар 18 К выключателю освещения комбинации приборов 19 Корпус 20 К клемме “30” аккумуляторной батареи 21 К клемме “15” выключателя зажигания 22 К датчику расхода топлива 23 К клавише режимов переключения функций маршрутного компьютера по кольцу вперед и перевода минут (-) 24 К клавише режимов переключения функций маршрутного компьютера по кольцу назад и перевода часов (-) 25 К датчику наружной температуры (-) 26 К датчику наружной температуры (+) 27 К датчику уровня топлива 28 К датчику скорости 29 К датчику температуры охлаждающей жидкости 30 Низковольтный вход тахометра 31 Диагностика при производстве комбинации приборов 32 К клемме “L” реле-регулятора генератора

Как выбрать катушку зажигания

Особенности устройства.

Катушка зажигания является сложным электротехническим устройством, которое состоит из нескольких основных частей.

1. Основой прибора является сердечник, который делается из особой трансформаторной стали.
2. Вокруг сердечника наматывается вторичная обмотка из медной проволоки толщиной 0,1 мм. Число витков достигает 25000 шт.
3. Первичная обмотка представляет собой наружный слой. Он формируется из более толстой медной проволоки (0,8 мм). При этом и количество витков снижается до 250-400 шт.
4. На крышке катушки, сделанной из диэлектрического материала, имеются выводы и клеммы для соединения с бортовой сетью и высоковольтной линией.

Виды катушек зажигания

. Чтобы правильно подобрать электротехническое устройство для своего авто, следует знать тип системы зажигания в транспортном средстве.

1. В распределительной системе используется одна катушка зажигания, которая обеспечивает высоковольтным током все свечи автомобиля. Эта система устарела и все реже встречается на современных авто.
2. Более долговечными считаются катушки зажигания, работающие с двумя свечами. При этом должна быть особым образом настроена работа газораспределительного механизма, чтобы поршни попарно двигались. В современных машинах встречаются разновидности с обозначением DIS и DIS-COP.
3. Самыми передовыми считаются системы зажигания с индивидуальными катушками. Они устанавливаются непосредственно на свечах. В этом случае из цепочки исключаются высоковольтные провода. Такая система зажигания обозначается COP.

Когда требуется замена катушки зажигания. Есть несколько симптомов при работе двигателя, причиной которых может быть катушка зажигания. Самыми популярными из них являются:

1. повышенный расход топлива;
2. затрудненный запуск мотора;
3. снижение мощности;
4. грязный выхлоп;
5. подтраивание двигателя;
6. повышенная вибрация.

Мы отобрали в обзор 12 лучших производителей катушек зажигания. Все они реализуют свою продукцию на отечественном рынке. При составлении рейтинга учитывалось мнение экспертного сообщества и отзывы российских автомобилистов.

Замена

Процесс проведения замены свечей очень простое занятие, не требующее специальной подготовки, необходимо лишь подготовить нужный инструмент.

Инструмент

• Вороток или трещотка с удлинителем (можно использовать специальный ключ для свечей);
• Длинная головка на «16 мм» или «21 мм» (зависит от количества клапанов 16кл-16мм, 8кл-21мм);
• Головка TORX E8 или головка на «10мм» (зависит от года выпуска авто, в новых моделях используются «звездочки» TORX);

Процесс

Снимаем декоративную накладку двигателя с надписью «16 valve», крепится она на резиновых фиксаторах, для ее демонтажа необходимо потянуть ее вверх с каждого угла.

Вынимаем разъемы индивидуальных катушек зажигания (4 шт.).

Головкой Е8 или «10мм» откручиваем ИКЗ и вынимаем их.

Трещоткой с удлинителем и головкой на «16мм» откручиваем свечи зажигания, чтобы вынуть свечу из колодца ГБЦ можно использовать катушку.

Устанавливаем новые свеч, закручивать свечи желательно без воротка. Это нужно для того чтобы чувствовать усилие, если свечу перекосит Вы не испортите резьбу в головке.

Затягивать новые свечи необходимо на 180° после их упора.

Собираем все в обратной последовательности и запускаем двигатель.

Замена свечей на 8 клапанном моторе проще и легче, достаточно лишь снять высоковольтные провода и выкрутить свечи головкой на «21мм».

Надеемся, наша статья была Вам полезна.
