Как проверить модуль зажигания на ВАЗ-2112 16 клапанов мультиметром

Проверка катушки зажигания Приора

В современных автомобилях для подачи искры в цилиндр используются индивидуальные катушки зажигания (ИКЗ). В более старых автомобилях используются модули зажигания, то есть один модуль полностью отвечает за работу всех цилиндров. Индивидуальная катушка зажигания отвечает только за работу одного цилиндра, в который она установлена.

На автомобилях ВАЗ ИКЗ стали устанавливаться, начиная с автомобиля Лада Приора на 126-ом двигателе. На 8-ми клапанных двигателях ВАЗ до сих пор устанавливается модуль зажигания. В автомобильной бортовой сети используется низковольтное напряжение, которые не способно само по себе образовать мощную искру необходимую для работы двигателя. Поэтому для подачи высоковольтного напряжения используют катушки зажигания.

Устройство ИКЗ

Катушка Приоры состоит из первичной и вторичной обмотки, между которыми помещен сердечник. Для контакта со свечой зажигания используется пружинка, которая помещена в резиновый наконечник. Так же ИКЗ имеет металлический экран, который защищает катушку от высоких температур, т.к. ИКЗ устанавливается в колодце головки блока цилиндров, то температурные режимы там просто огромные.

Первичная обмотка наматывается из тонкой медной проволоки с количеством витков 10000-15000.

Вторичная обмотка катушки состоит из 100-150 витков толстой медной проволоки.

Связь между катушками электромагнитная.

Принцип работы ИКЗ

Исходя из выше ИКЗ состоит из двух обмоток первичной и вторичной. При прохождении низковольтного тока по первичной обмотке в катушке создается магнитное поле, которое проходя через металлический сердечник, наводит ток высокого напряжения во вторичной обмотке, который непосредственно подается на свечу зажигания.

Симптомы неисправности катушки

Симптомов неисправности катушек множество и иногда оченьсложно определить, что виновата именно катушка

Если в вашем автомобилепоявились такие симптомы, то следует обратить внимание на ИКЗ

Признаки неисправности катушек:

  • Не работает один из цилиндров;
  • Автомобиль не развивает мощность;
  • Рывки при резком нажатии на педаль газа;
  • Трясется двигатель на холостом ходу;
  • Повышенная вибрация на холостом ходу;
  • Плавающие обороты;

Так же следует отметить, что при неисправной катушке зажигания будут появляться пропуски в цилиндрах, вследствие чего ЭБУ отключит работу неисправного цилиндра и просигнализирует об этом включением лампы «Cheek Engine». При появлении «Cheek Engine» на автомобиле необходимо провести диагностику системы. При наличии пропусков зажигания ЭБУ выдаст ошибки 0301, 0302, 0303, 0304. Где последние цифры кодов это номер цилиндра.

Эксплуатировать автомобиль с неисправной катушкой зажигания не рекомендуется, это может привести к выходу из строя катализатора.

Существует два надежных способа проверки ИКЗ: визуальный осмотр и проверка мультиметром.

Для того чтобы проверить катушку зажигания ее необходимо снять с автомобиля.

Снятие ИКЗ:

  • Отключаем минусовую клейму от аккумулятора.
  • Снимаем декоративную пластиковую накладку.
  • Откручиваем нужную нам катушку головкой на «10» или Torx E8.
  • Снимаем штекер катушки извлекаем ее.

Визуальная проверка

После того как катушка будет извлечена ее необходимо тщательно осмотреть. Резиновый наконечник не должен иметь надрывов и трещин. Пластиковая часть не должна быть оплавлена или треснута. Контактная пружинка должна иметь правильную форму без окисления или ржавчины.

Трещина в катушке

Трещины на катушки или надрывы на резиновом колпачке будут уводить искру на корпус двигателя, следовательно, ток на свечу подаваться не будет, что приведет к пропускам зажигания.

Трещины на резинке катушке

При обнаружении таких визуальных неисправностей, катушку необходимо заменить.

Проверка мультиметром

Проверка мультиметром подразделяется на два этапа. Проверкасопротивления самой ИКЗ и проверка напряжения управления ИКЗ (проверка напряженияна колодке питания ИКЗ).

Начнем с проверки напряжение на колодке питания ИКЗ

Для этого выставляем на мультмитре переключатель на постоянноенапряжение.

Включаем зажигание автомобиля

На колодке в разъеме под номером 3 проводим замер (подключаем один щуп мультиметра на корпус двигателя другой на вывод под номером 3) напряжение должно быть не менее 12 вольт. Если напряжение меньше, то это означает что аккумуляторная батарея, разряжена или неисправен контроллер ЭБУ.

Проверка сопротивления ИКЗ

Для того чтобы проверить сопротивления ИКЗ необходимо воспользоваться мультиметром. Следует отметить, что проводить измерения сопротивления необходимо на холодном двигателе, т.к. сопротивление обмоток катушки сильно зависит от ее температуры.

Катушки зажигания в электронной схеме Лада Приора

Система зажигания на Приоре отличается от привычной традиционной схемы карбюраторных моделей. На старых машинах стояла одна катушка зажигания, а непосредственным распределением импульсов на свечки зажигания занимался трамблер, который еще требовалось правильно настроить. На инжекторных моделях машин с электронным впрыском топлива для каждого цилиндра имеется своя, индивидуальная катушка зажигания, которая подает импульс на свою свечку, для своего цилиндра.

Управляет всем процессом ЭБУ, электронное бортовое устройство, напрямую от которого сигнал идет на КЗ. Для того, чтобы правильно руководить процессом впрыска и вовремя подавать сигнал на электрический импульс ЭБУ использует данные со следующих датчиков:

  • ДПК — учитывая положение коленчатого вала двигателя он подает импульс в ЭБУ;
  • датчик фаз — он сигнализирует о положении распредвала, профессионалы называют его датчиком синхронизации;
  • тахометр — с него на ЭБУ поступает сигнал с какой частотой вращается коленвал;
  • ДМРВ — за счет измерения расхода воздуха через воздушный фильтр, определяет нагрузку на двигатель в данный момент времени;
  • ДТОЖ — определяет температуру двигателя;
  • ДТ — датчик детонации, его показания влияют на угол опережения зажигания.

При стандартных условиях по сигналу ЭБУ цилиндры работают в следующем цикле — 1 — 3 — 4 — 2. То есть импульс на искру поступает в тех цилиндрах, в которых заканчивается цикл сжатия, перед открытием клапана впрыскивается топлива и идет разряд, происходит детонация и цикл продолжается.

Катушка зажигания в общей системе зажигания играет роль преобразователя низковольтного напряжения от бортовых систем питания, аккумулятора или генератора, в высоковольтное. Конкретно на Приоре, она по сигналу ЭБУ генерирует высоковольтный электрический импульс на свече зажигания.

Катушка зажигания на ПриоруКонструктивно индивидуальная катушка зажигания отличается от общей КЗ:

  1. Первичная обмотка, через которую протекает постоянный ток, находится внутри вторичной обмотки.
  2. Внутри первичной обмотки находится внутренний сердечник, а внешний — вокруг вторичной обмотки.
  3. Высокое напряжение, до 40 кВт, которое образуется во вторичной обмотке, передается на свечку зажигания не с помощью высоковольтных проводов, как на карбюраторных машинах, а через наконечник, который состоит из стержня высокого напряжения, пружины и оболочки, имеющей изолирующие свойства. Кроме того стоит диод, для быстрого отсекания высоковольтного импульса.

Какой-то единой, унифицированной маркировки индивидуальные катушки зажигания не имеют. У каждого производителя есть своя система обозначения электронных деталей. Поэтому надо исходить из того, какие КЗ пользуются у владельцев Приоры наибольшим спросом.

Одним из самых востребованных брендов является BOSCH. Эти катушки зажигания имеют маркировку — 0 221 504 473 (встречаются также 0 221 504 461). Считается, что такие катушки должны без отказов проходить 100 тысяч километров, хотя по факту это не всегда так.

Очень часто это происходит из-за большого количества контрафактных запасных частей на автомобильном рынке. Достаточно поинтересоваться сколько стоит катушка зажигания на Приору. Цена в 1150 рублей не самая высокая, а крупным оптом их продают по 850 рублей за штуку. Конечно это лакомый кусок для дельцов из гаражных мастерских.

Интересен в этом смысле опыт, которым делится один из специалистов, специально изучавший этот больной вопрос. Он рассказывает, чем отличается оригинальная ИКЗ от поддельной. Была у него Приора, как проверить катушку зажигания привел нам примеры:

  1. Под кожухом находится пластмассовый корпус.
  2. Имеется знак «молния», как обозначение высокого напряжения, возле крепежной буксы.
  3. Поверхность штекера идеально обработана, шрифт на нем четкий, наносится с помощью лазера, поэтому виднеются незначительные оплавления.
  4. Номер завода обведен овалом.
  5. Контактная пружина имеет плотные витки, сделанные заводским автоматом.
  1. Корпус выполнен из металла.
  2. Отсутствует знак «молния».
  3. Поверхность штекера грубо обработанная, надписи нанесены штемпелем, на резиновом наконечнике отсутствует дата изготовления, номер изделия и фирменный знак Бош.

Управление зажиганием

Электронное управление зажиганием

Как выставить угол зажигания? На системах с электронными системами управления зажиганием это можно сделать с помощью компьютерной диагностики, которая подключается к Электронному Блоку Управления (ЭБУ) или «мозгам» автомобиля. И там можно посмотреть, как работает двигатель в реальном времени- какие сигналы поступают с датчиков, какие обороты двигателя, расход топлива, момент впрыска, угол опережения зажигания и другие входные и выходные данные.

В основном, при эксплуатации не надо ничего менять, если вы не меняете прошивку. То есть, если машина стала как-то неправильно работать, то скорее всего могут быть несколько причин:

  1. С датчиков поступает неправильный сигнал- в этом случае можно заменить предполагаемый неисправный датчик на подменный, заведомо рабочий, и посмотреть, изменится ли результат.
  2. Напряжение в сети неправильное и соответственно датчики отдают неправильный сигнал. Входной сигнал на датчик составляет 5В, если этот показатель будет другим, то ЭБУ получит неправильные входные данные и двигатель не сможет работать в нормальном режиме.
  3. Неисправен ЭБУ. Довольно часто случается, что перебрав всё, что можно, оказывается, что полетели мозги. Но не страшно, на ВАЗ они недорого стоят.

Поэтому как таковое, зажигание не выставляют на инжекторных машинах, оно уже заложено в систему, но стоит проверить, правильно ли выставлены метки.

Регулировка меток зажигания на инжекторе ВАЗ-2110

При работе двигателя есть некоторые фазы, которые должны работать синхронно, распредвал должен совпадать с коленвалом, а с ними должны коррелировать моменты впрыска топлива и зажигание. Рассмотрим это всё на примере ВАЗ-2110.

Как выставить зажигание на ВАЗ 2110 инжектор

Если машина не заводится- стреляет, чихает и всё в трубу- где-то не выставлены метки и с этим надо разобраться.

На любой машине метки ГРМ должны быть выставлены идеально, только тогда она будет нормально работать. На ВАЗ-2110 метка коленвала находится на маховике. Надо заглянуть в смотровое окошко на кожухе коробке передач, через него видно маховик. Лучше подсветить фонариком, потому что так просто не увидеть.

Метки должны чётко совпасть. Но… Этого может не случиться. Дело в том, что при разборке двигателя маховик можно поставить другой стороной, и тогда эти метки будут никому не нужны. Рассмотрим другие методы, как поступить в такой ситуации. Честно признаюсь, никогда не выставлял ГРМ по метке на маховике, мне этот способ не нравится.

Подобная метка присутствует на переднем ременном шкиве. Должны совпадать две точки- одна на зубчатом шкиве, а вторая- на масляном насосе. Если они совпали, значит, поршни находятся в ВМТ 1-го и 4-го цилиндров, и коленвал выставлен в исходное положение. Осталось то же самое сделать с распредвалом.

На одновальных головках ВАЗ-2114, 2108, 2110 надо совместить прилив на звёздочке и выступ на задней крышке ремня ГРМ.

Для двухвальных 16-ти клапанных двигателей, которые встречаются на ВАЗ-2112, схема выглядит чуть иначе, метки на звёздочках обоих распредвалов должны смотреть чётко вверх, на задней крышке есть соответствующие метки, с которыми они должны совпасть.

Если все метки совпали,- отлично, ГРМ в идеале. Осталось теперь проверить, правильно ли выставлен датчик коленвала.

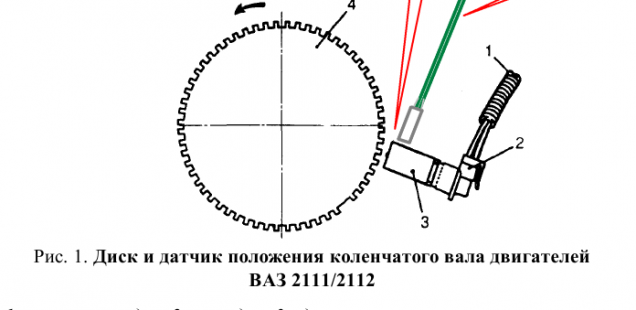

Датчик положения коленвала на ВАЗ-2110 устанавливается в передней части двигателя, он считывает показания со звёздочки, которая устанавливается на шкиву. Эта звёздочка ставится на шпонку. И здесь есть несколько моментов, которые стоит проверить.

Так как шкив ставится на шпонку, то возможна такая ситуация, когда это посадочное место разобьётся и шкив будет установлен под другим углом, немного развёрнутым. Отсюда будет поступать неправильный сигнал на датчик коленвала, раньше или позже положенного, соответственно и зажигание будет производиться непонятно когда. Надо будет выставлять точнее разбитый шкив, либо поменять его вместе со шпонкой.

Другой проблемой может стать то, что датчик положения коленвала может находиться на слишком большом расстоянии от звёздочки шкива (может, датчик немного нестандартный, либо неправильно установленный), в таком случае сигнал будет поступать некорректный.

Это, пожалуй, и все причины, которые ведут к неисправности зажигания на ВАЗ.

Как проверить модуль зажигания ВАЗ 2114 мультиметром

Диагностика двигателя транспортного средства, проверка исправности его систем и характеристик может проводиться вручную владельцем автомобиля, при этом понадобится довольно мало оборудования. Однако для определения исправности этой части двигателя требуются некоторые приспособления, такие как специальный стенд или осциллограф. Все же подобное оборудование не могут иметь в своей собственности многие водители транспортных средств. Именно поэтому можно воспользоваться тем, что есть под рукой. Важным фактором в установлении неисправности двигателя является подача питания в сам модуль. Изначально выполняется проверка модуля зажигания ВАЗ 2114 мультиметром.Одними из главных признаков, которые могут сигнализировать о проблемах в данном техническом узле, является затруднительный запуск мотора, перебои в работе или его отказ. Стоит заметить, что данная часть двигателя содержит в себе несколько составляющих, поэтому самостоятельная диагностика может вызвать сложности и затруднения, однако это все же не останавливает автолюбителей. Ведь на то чтобы проверить каждую из его частей нет возможности, так как все они находятся под цельным корпусом. Без помощи нужных устройств этого точно не сделать.

Мультиметр

Часть автомобилистов старой закалки называют модули двухискровыми катушками, что не лишено смысла. Ведь катушка является предшественником модуля зажигания в технической эволюционной цепи. Модуль представляет собой спаренную конструкцию из двух пар обмоток (первичной и вторичной) и коммутатора, который попеременно переключает низковольтажный ток с одной катушки на другую. В некоторых моделях двухискровых катушек коммутатор конструктивно вынесен за пределы блока.

Управление работой модуля осуществляется из электронного блока, собирающего и анализирующего информацию с различных рабочих узлов двигателя. Блок, в отличие от классической катушки, имеет 4 гнезда для подключения проводов высокого напряжения, идущих на свечи. Импульс возникает парно, сначала на клеммах 1 и 4, затем 2 и 3. То есть каждая из встроенных катушек ответственна за работу двух цилиндров. Искра возникает одновременно, парой.

На входе модуль зажигания имеет разъём с четырьмя клеммами. Обычно у большинства моделей напротив них есть маркировка. На контакты А и В поочерёдно приходят импульсы с датчика Холла, служащие сигналом для переключения коммутатора с одной первичной обмотки на другую. С и D – соответственно масса и питание (12 В).

Возможные причины поломки

Слабым местом катушек зажигания и модулей является вторичная обмотка, генерирующая импульс высокого напряжения. В ней может произойти обрыв витка или пробой. Приводят к такому явлению следующие факторы:

  1. использование некачественных или неподходящих по параметрам свечей;
  2. эксплуатация при неработающих проводах высокого напряжения;
  3. частые попытки проверить искру.

Высоковольтажный импульс, возникающий во вторичной обмотке, должен быть реализован (израсходован). Если этого не происходит (при нарушении целостности провода высокого напряжения, например), высокоэнергетический электрический импульс ищет выход. Найдёт он его, с большой долей вероятности, в тонкой вторичной обмотке.

Часто неисправность модуля возникает при нарушении целостности некачественной заводской пайки проводов, идущих на элементы коммутатора. Такое происходит от вибрации. Также причиной неработающих катушек может стать банальное нарушение контакта во входящем разъёме. Ещё одним фактором, приводящим к неисправности блока зажигания, зачастую становится влага, попадающая на устройство во время мойки или вождения в нестандартных условиях.

Проверка катушки зажигания мультиметром

Проверка напряжения на выводе колодки проводов:

  1. Отсоединить колодку с проводами от катушки зажигания (на двигателе H4M для доступа к катушкам 1 и 2 цилиндров снимаем впускной трубопровод).
  2. Включить зажигание и измерить напряжение на выводе 3 колодки жгута проводов (нумерация выводов есть на катушке зажигания).
  3. Напряжение на выводе должно быть не менее 12 В. Если оно меньше или его нет, значит разряжен аккумулятор, есть неисправность в цепи питания или неисправен блок управления двигателем (ЭБУ).
  4. Выключить зажигание.

Как проверить сопротивление катушки зажигания:

  1. Ставим на мультиметре переключатель в положение 200 Ом и замыкаем щупы (на экране будет погрешность прибора, которую нужно будет вычитать из показаний во время проверки).
  2. Проверяем первичную обмотку катушки зажигания, подсоединяя щупы прибора к контактам.
  3. Сопротивление между выводами 1 и 3 должно быть близком к нулю (около 1 Ом).
  4. Сопротивление между выводами 1-2 и 2-3 должно быть большим (стремиться к бесконечности).
  1. Устанавливаем на мультиметре переключатель в положение 2000 кОм (или 2 МОм).
  2. Проверяем вторичную обмотку катушки, подсоединяя красный щуп к пружине внутри резинового колпачка, а чёрный — к контакту 2.
  3. Для хорошего контакта лучше всего снять резиновый колпачок с катушки и подсоединять щуп прямо в контакт катушки, предварительно очистив его от налета.
  4. Сопротивление должно быть около 300-400 кОм.

Внимание! Сопротивление вторичной обмотки катушки зажигания сильно зависит от её температуры. Выполняйте проверку, когда катушка полностью остыла

Сравните сопротивление всех четырех катушек зажигания между собой. Определить неисправную катушку зажигания можно по сильно отличающимся значениям, при условии, что все катушки одного производителя.

Процесс также показан на видео:

Проверка катушки зажигания своими силами. Видеоинструкция ЗР:

Самой простой проверкой катушек зажигания является перестановка их местами. Если пропуски воспламенения поменяют цилиндр, значит эта катушка не рабочая. Для более точного определения неисправности следует использовать специальное оборудование (например, разрядник или осциллограф).

Напомним, найти проблему в работе двигателя можно при самостоятельном замере давление в топливной рампе, либо при помощи проверки компрессии в цилиндрах.

Система управления мотором включает в себя широкий перечень разнообразных элементов, каждый из которых играет свою важную роль.

В некоторых ситуациях происходит исчезновение высокого напряжения на нескольких или даже на одном цилиндре. Причиной тому может послужить модуль зажигания на ВАЗ 2110, точнее его неисправность.

Следует отметить, что замена модуля зажигания у ВАЗ 2110 может не потребоваться . Сперва попробуйте отремонтировать его, продиагностировать и устранить неполадку.

Рекомендации по проверке

Многим начинающим автолюбителям интересно узнать, как снять катушку зажигания, ведь проводить процедуру необходимо с демонтированным устройством. Стоит знать и об основных видах проблем, возникающих при работе этого модуля.

Основные неисправности

В старых машинах найти устройство довольно просто, ведь оно устанавливалось в поле видимости автолюбителя. Если начать поиски с центрального проводника распределителя зажигания, то проблем не возникнет. Также можно быстро отыскать и индивидуальные катушки, чаще всего расположенные над свечами.

Среди основных признаков неисправности этого модуля следует отметить:

  • Отсутствует искра и двигатель не может стартовать.
  • Силовая установка троит во время работы и особенно это заметно при высокой влажности.
  • Во время компьютерной диагностики были обнаружены пропуски зажигания в некоторых цилиндрах.
  • Наблюдаются спады в тяге при нажатии на педаль акселератора.
  • Силовая установка с трудом и в первую очередь — при низкой температуре воздуха.
  • Наблюдается серьезный перегрев устройства.
  • Подходящие к устройству проводники изменили цвет.

Зачастую владельцы автотранспортных средств частично сами виноваты в проблемах с этим элементом. Желая сэкономить, многие решают использовать нештатные запчасти. Если говорить о самых распространенных неисправностях, то можно отметить:

  • Переполюсовка АКБ.
  • Частый перегрев катушки.
  • Замыкание электрической проводки.
  • Механические повреждения устройства.
  • Резкие температурные колебания.

Проведение диагностики

Необходимо ознакомиться и с информацией о том, как прозвонить катушку зажигания мультиметром, ведь эта информация будет полезна всем владельцам механизмов, оснащенных бензиновыми силовыми установками. Это измерительное устройство позволяет контролировать напряжение и сопротивление. Переключатель измерительного прибора необходимо установить в положение «200 Ом» и, прикладывая щупы к контактам «+» и «К», измерить показатель сопротивления первой обмотки катушки.

Чаще всего трудности возникают при диагностике сдвоенных катушек, так как первичная обмотка в них соединена с разъемом. Для ее проверки использовать мультиметр можно только в том случае, если пользователь хорошо знаком со схемой катушки. Диагностика вторичной обмотки проводится между двумя высоковольтными проводниками.

Нет искры ваз 2112 16 клапанов — Нету искры ваз 2112 16-ти клапанная — 22 ответа

В разделе Сервис, Обслуживание, Тюнинг на вопрос Нету искры ваз 2112 16-ти клапанная заданный автором Вровень лучший ответ это Катушку зажигания посмотри. Сам на днях поменял. И искра была. Только слабая.

Ответ от БросокМеряй напряжение питания и импульсы управления.Катушка 3х или 4х контактная? Не ту поставить не могли?Если все норм, значит не читает дпкв, или в фишках обрыв.Так же, это могут быть предоранители, на блок эбу или замок зажигания.То, что с сигнализацией все нормально, ни разу не говорит об исправности реле блокировки.

А еще, кроме сигналы, штатно стоит иммобилайзер.

Ответ от Лешка from 30rusНа днях 8 кл тоже не могли завести. Не было искры, уже хотели за дпкв ехать. Сработала чуйка-провод от дкпв рассыпался от старости и мороза-заменили, поехала!Ответ от ПросидетьНа модуль + идёт от замка зажигания ( синий с красной полосой)Ответ от Андрей ФокинСначала в первую очередь однозначно катушку зажигания проверь повнимательнее, потом замок зажигания можно еще предохранители, я бы сразу диагностом ссылка просканировал, узнать что там и почему.

Устройство и принцип действия модуля зажигания

Часть автомобилистов старой закалки называют модули двухискровыми катушками, что не лишено смысла. Ведь катушка является предшественником модуля зажигания в технической эволюционной цепи. Модуль представляет собой спаренную конструкцию из двух пар обмоток (первичной и вторичной) и коммутатора, который попеременно переключает низковольтажный ток с одной катушки на другую. В некоторых моделях двухискровых катушек коммутатор конструктивно вынесен за пределы блока.

Управление работой модуля осуществляется из электронного блока, собирающего и анализирующего информацию с различных рабочих узлов двигателя. Блок, в отличие от классической катушки, имеет 4 гнезда для подключения проводов высокого напряжения, идущих на свечи. Импульс возникает парно, сначала на клеммах 1 и 4, затем 2 и 3. То есть каждая из встроенных катушек ответственна за работу двух цилиндров. Искра возникает одновременно, парой.

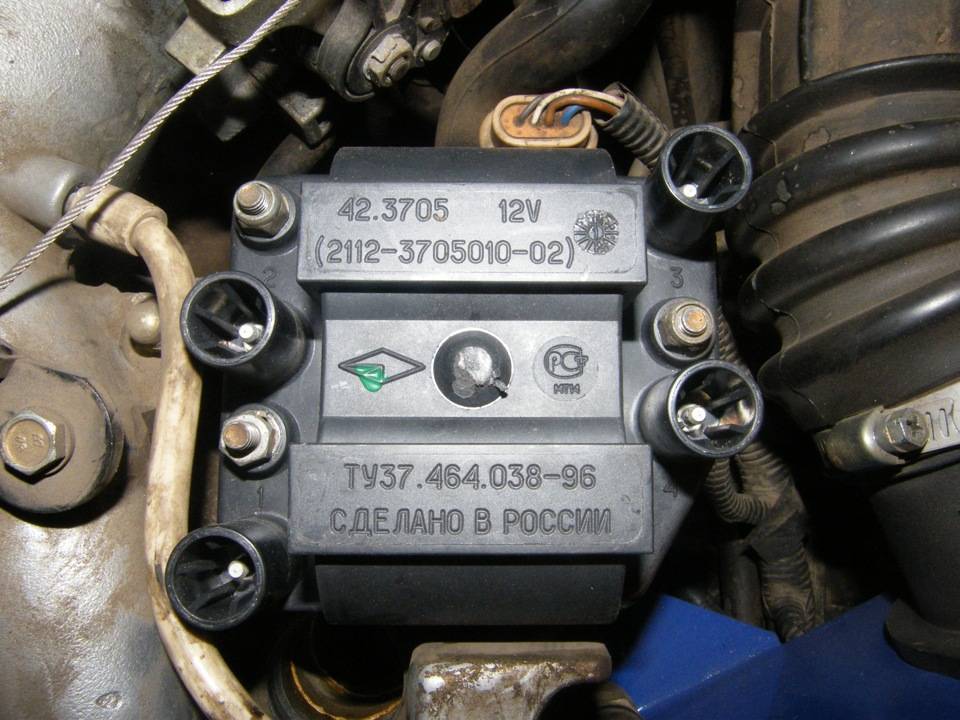

Так выглядит одна из моделей модуля зажигания. Сверху виден разъём для подключения входящих проводов

На входе модуль зажигания имеет разъём с четырьмя клеммами. Обычно у большинства моделей напротив них есть маркировка. На контакты А и В поочерёдно приходят импульсы с датчика Холла, служащие сигналом для переключения коммутатора с одной первичной обмотки на другую. С и D – соответственно масса и питание (12 В).
