Какой предохранитель отвечает за прикуриватель на Лада Приора

Прикуриватель

Отечественный автопром пока не спешит менять прикуриватель на розетки, поэтому все наши автомобили оснащены его классическим вариантом. Не исключение и Лада Приора. Здесь он расположен на почетном месте – центральном тоннеле пола, рядом с ручкой стояночного тормоза.

Такое расположение устройства выбрано не случайно. Он постоянно на виду, к нему можно дотянуться правой рукой, не нагибаясь, он не мешает, и об него невозможно зацепиться штаниной. Для большего удобства он еще и оборудован подсветкой, что упрощает его поиск в темное время.

Стоит отметить, что прикуриватель Приоры отличается от предыдущих моделей не только расположением, но и конфигурацией: его гнездо несколько мельче, нежели у других ВАЗов.

Конструкция и принцип работы

Устройство прикуривателя Приоры ничем не отличается от прикуривателей других автомобилей. Конструктивно он состоит из гнезда (полого металлического цилиндра) и металлического патрона с нихромовой спиралью внутри.

Патрон снабжен пластиковой кнопкой, при нажатии которой происходит замыкание «плюса» с массой через спираль. Принцип нагрева спирали здесь точно такой же, как и в электроплитке или утюге, но в отличие от последних, у прикуривателя Приоры нет теплового реле. Его задачу выполняют биметаллические «ушки» внутри патрона, которые, нагреваясь, разжимаются, и пружина выбрасывает патрон, устанавливая его в начальное положение.

Неисправности

Как и любое другое электромеханическое устройство, прикуриватель Приоры имеет свойство ломаться. Иногда это может быть вызвано дефектами конструкции, иногда сбоями в бортовой цепи машины, а иногда и по вине самого пользователя. К частым неисправностям прикуривателя можно отнести:

• западание тех самых биметаллических «ушек»;
• перегорание спирали;
• нарушение контакта в разъеме;
• перегорание предохранителя.

К неисправностям также можно отнести и перегорание лампы подсветки, однако, это больше относится к снижению уровня комфорта, нежели к серьезным поломкам. К тому же, она нисколько не влияет на работу самого устройства, и легко устраняется путем замены лампы.

Западание ушек характеризуется отсутствием фиксации патрона в нажатом положении. Оно может быть вызвано либо низким качеством металла, из которого они изготовлены, т.е. дефектом, либо же высокой интенсивностью или длительным периодом использования прикуривателя.

Проблема решается путем подгибания «ушек» внутрь при помощи тонкой отвертки, естественно после обесточивания бортовой цепи. Если после недолгого использования проблема возникает вновь, прикуриватель лучше заменить.

При перегорании спирали патрон фиксируется при нажатии, однако не нагревается. Диагностируется неисправность путем прозвона при помощи автомобильного тестера. Спираль не рекомендуется восстанавливать, так как это может повлечь снижение ее сопротивления, что внесет нежелательные коррективы в работу бортовой цепи. В этом случае прикуриватель также необходимо заменить.

Нарушение контакта несложно определить, сняв облицовку тоннеля и проверив состояние разъема. Эта неисправность не критична, и может быть устранена самостоятельно за несколько минут.

А вот, что касается предохранителя, то эту неисправность есть смысл рассмотреть отдельно, так как его неисправность чаще всего вызвана человеческим фактором.

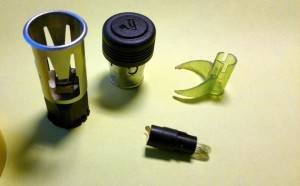

Замена прикуривателя и его подсветки

Сам прикуриватель заменить достаточно не сложно, нужно всего лишь поддеть отверткой усик внутри прикуривателя и вытянуть внутреннюю часть, а далее уже вытаскиваем саму пластмассу с лампой, поддев тоненькой отверткой с двух сторон и нажав на усики. В принципе, если вы приобрели уже новый прикуриватель, то можете просто посмотреть как он устроен и все станет понятно.

Какие приборы можно подключать к прикуривателю?

Зная номинал силы тока, на который рассчитан предохранитель прикуривателя приора, можно посчитать, устройства какой мощности можно использовать. Для этого силу тока 15 А умножаем на величину номинального напряжения в прикуривателе – 12 В.

Получаем, что мощность подсоединяемых устройств не должна превышать 180 Вт. А список приборов очень широк, ведь технический прогресс не стоит на месте, делая жизнь водителя и его пассажиров гораздо комфортнее. Вот некоторые из них:

• Компрессор;• Очиститель воздуха и ионизатор;• Электрочайник или кипятильник;• Холодильник;• Массажная накидка или подушка;• Навигатор, видеорегистратор и т.п.;• Грелка на сиденье;• Лампа или фонарь;• Вентилятор;• Пылесос;• Разветвитель.

Каждый год появляются новые устройства. Необходимо быть очень внимательными при их подключении к прикуривателю. Сильная нагрузка способна привести к короткому замыканию и пожару.

Проверка бензонасоса Лада Калина/Гранта

Если после поворота ключа зажигания нет жужжания бензонасоса, то первое что следует проверить — это предохранитель и реле бензонасоса. В монтажном блоке Лада Калина и Лада Гранта предохранитель бензонасоса — F21 (15А), а реле бензонасоса — К12. Если предохранитель исправен, выполняем следующее:

1. Включаем зажигание
2. Снять реле бензонасоса
3. Подать +12В на контакт №11 диагностической колодки, либо поставить перемычку между 87 и 30 выводами реле
4. Проверить на слух включение топливного насоса

Если бензонасос не выключился, тогда проверяем:

Проводку и контакты между бензонасосом и колодкой диагностики/реле бензонасоса. Для этого проверяем напряжение на фишке бензонасоса, используя тест-лампу или мультиметр.
Нет соединения бензонасоса с «массой» автомобиля. Подать массу на фишку бензонасоса (находится под задним диваном).
Бензонасос неисправен

Для его проверки подаем +12В напрямую на контакты бензонасоса (Внимание! Остатки бензина могут загореться от искры!).

В редких случаях бензонасос не работает из-за:

1. неисправности ЭБУ (контроллер)
2. неисправности в сигнализации

Как работает автомобильный предохранитель

Одним из самых простейших конструктивных элементов автомобиля является предохранитель, который состоит из двух основных частей — пластикового корпуса и плавкой вставки с контактами. Однако, несмотря на простоту конструкции, такие детали играет очень важную роль. Ведь они не только исключают вероятность выхода из строя электрооборудования, но еще и предотвращают возможность возникновения пожара. Именно благодаря предохранителям, при возникновении коротких замыканий в электрической цепи или при повышенной нагрузке, на проводах не плавится изоляция, а происходит перегорание плавкой вставки.

На Приоре используются устройства флажкового или штекерного типа. Внутри корпуса расположена пластиковая вставка, которая имеет определенный номинал по току. Корпус предохранителя имеет прозрачный вид, что делается специально, чтобы визуально определить пригодность изделия. Из корпуса выступают ножки — они же контакты, которые замыкают электрическую цепь.

Основным параметром предохранителей является величина силы тока. Соответствующее значение, на которое рассчитан элемент, а точнее, плавкая вставка, указывается на корпусе. Если обозначения нет, тогда следует ориентироваться на цвет корпуса. Корпус окрашивается в разные цвета неспроста, а для того, чтобы определить принадлежность определенного предохранителя к соответствующему номиналу по силе тока. Ниже представлено фото, где обозначены цвета и соответствующие им номиналы тока.

Используйте эту информацию, если самостоятельно затрудняетесь определить номинал предохранителя. Разобравшись с устройством и номиналом по цвету, следует рассмотреть принцип работы устройств.

В цепях разного электрооборудования устанавливаются предохранители, которые имеют определенный номинал по току. Электроприборы потребляют разный ток, и чтобы исключить вероятность ложного срабатывания, используются устройства с соответствующим номинальным показателем силы тока. Когда в цепи начинает протекать большой ток, происходит нагревание проводов, но первым делом греется плавкая вставка, которая в итоге прерывается, и тем самым разрывает цепь.

Отсутствие предохранителя привело бы в такой ситуации к оплавлению изоляции, и как следствие, замыканию плюсовых контактов на массу. Итог таких последствий плачевный для транспортного средства, в чем можно убедиться, взглянув на фото ниже.

Такие последствия возникают в случае, когда предохранители устанавливаются несоответствующего номинала или вовсе водители пренебрегают необходимостью использования таковых устройств, и в случае оплавления вставки предохранителя, решают эту проблему путем закорачивания цепи перемычками. Этого делать нельзя, так как итог таких необдуманных действий приводит в 100% случаев к печальным последствиям.

Предохранители не подлежат ремонту. Не нужно пытаться подпаивать плавкие вставки, вернув тем самым работоспособность изделий. Если устройство вышло из строя (точнее говорить сработало), то оно не пригодно к использованию, и подлежит замене

Причем важно устанавливать в цепь предохранители аналогичного номинала силы тока, так как пренебрежение этим правилом приведет к следующим последствиям:

• если предохранитель будет установлен меньшего номинала, чем необходимо, то он будет чаще срабатывать даже без видимых на то причин;
• если изделие будет установлено с повышенным номиналом, чем необходимо, то при повышенной нагрузке в цепи, плавкая вставка своевременно не сработает, и при этом оплавится изоляция. Итог и последствия плавления изоляции понимает каждый водитель.

Разобравшись с конструкцией предохранителей, их принципом работы и различиями по номиналу, переходим к рассмотрению устройств на автомобиле Лада Приора. Рассмотрим всевозможные варианты комплектации Приоры с указанием всех предохранителей и реле.

Подключаемые устройства к прикуривателю Приоры

Вы можете самостоятельно посчитать совершенно точно, какие устройства по мощности можно подключать к автоприкуривателю. Для этой цели потребуется знать непременно номинал силы тока, собственно на который, и рассчитан предохранитель. Как это самостоятельно выполнить? Все достаточно просто: сила тока 15А (ампер) умножаем на так называемое номинальное напряжение в самом прикуривателе, которое составляет 12В (вольт).

Из этого следует, что любое имеющееся подключаемое устройство к прикуривателю Лада Приора не может превышать мощность 180Вт (ватт). При этом список устройств, разрешенных для подключения довольно обширный, предлагаем вам с ним ознакомиться:

• Видеорегистратор;
• Компрессор/портативный холодильник;
• Ионизатор;
• Устройства для навигации;
• Массажная подушка/спец. накидка;
• Очиститель воздуха;
• Фонарь/лампа;
• Кипятильник/эл. чайник;
• Разветвитель;
• Вентилятор;
• Грелка специальная на сиденье;
• Пылесос

Отметим дополнительно, что ежегодно появляются разные новенькие устройства и всевозможные приборы. Будьте всегда внимательны к тому, что подключаете к автомобильному прикуривателю, ведь именно чрезмерная нагрузка привести, способна не только к тому, что из строя выйдут предохранители, но также может произойти короткое замыкание, и самое ужасное — пожар.

Блок предохранителей и реле на Приоре Люкс и Люкс Плюс: обозначения и назначения

Блок предохранителей и реле на Приоре в комплектации Люкс и Люкс плюс выглядит следующим образом, как показано на фото ниже.

На фото ниже показано, как правильно считать предохранители.

Выше обозначены предохранители, как их правильно считать на блоке. Они имеют следующие обозначения:

1. F1 — Резервное гнездо.
2. F2 — 25А — Обогрев заднего стекла, модуль электро-пакета,  реле и разъем «10» колодки XP2 подключения обогревателя заднего стекла.
3. F3 —10А — Правая фара, лампа дальнего света, комбинация приборов, сигнальная лампа включения дальнего света фар.
4. F4 — 10А — Лампа дальнего света левой фары.
5. F5 — 10А — Монтажный блок (защита), реле включения звукового сигнала и звуковой сигнал.
6. F6 — 7,5А — Лампа ближнего света левой фары.
7. F7 — 7,5А — Лампа ближнего света правой фары.
8. F8 — 10А — Монтажный блок, реле включения противоугонной сигнализации и звуковой сигнал противоугонной сигнализации.
9. F9 — Резервное гнездо.
10. F10 — 10А — Комбинация приборов, контакт «20». Выключатель STOP-сигналов и лампы STOP-сигналов. Блок освещения салона и плафон освещения салона. Плафон освещения порога правой передней двери. Вспомогательный STOP-сигнал.
11. F11 — 20А — Монтажный блок, реле включения высокой скорости очистителя ветрового стекла. Переключатель очистителей и омывателей, контакт «53а». Переключатель очистителей и омывателей, контакт «53ah». Выключатель обогрева заднего стекла. Монтажный блок, реле включения обогрева заднего стекла (обмотка). Электродвигатель очистителя ветрового стекла. Электродвигатель очистителя заднего стекла (для 2171, 2172). Электродвигатель омывателя ветрового стекла. Электродвигатель омывателя заднего стекла (для 2171, 2172). Блок управления подушек безопасности, контакт «25».
12. F12 — 10А — Комбинация приборов, контакт «21». Контроллер электропакета, контакт «9» колодки Х2. Блок управления ЭМУР (ЭУР), контакт «1» колодки Х2. Выключатель лампы заднего хода. Блок управления системы парковки, контакт «11» и «14».
13. F13 — 15А — Прикуриватель.
14. F14 — 5А — Лампы габаритов (левый части). Комбинация приборов, индикатор включения света. Фонари освещения номерного знака и фонарь освещения багажника. Контроллер электропакета, контакт «12» колодки Х2.
15. F15 — 5А — Лампы габаритов (правой части). Плафон освещения вещевого ящика (бардачка).
16. F16 — 10А — Гидроагрегат системы ABS, контакт «18».
17. F17 — 10А — Противотуманная фара левая сторона.
18. F18 — 10А — Противотуманная фара правая сторона.
19. F19 — 15А — Выключатель обогрева сидений, контакт «1». Обогреватель передних сидений.
20. F20 — 10А — Выключатель рециркуляции (индикатор включения). Монтажный блок, реле включения ближнего света фар и габаритных огней (система автоматического управления освещением). Реле электровентилятора печки. Выключатель автоматического управления освещением. Блок управления стеклоочистителем и внешним освещением, контакты «3» и «11». Контроллер управления климатической системой, контакт «1». Датчик системы автоматической очистки стекол (датчик дождя), контакт «1».
21. F21 — 5А — Переключатель световой сигнализации, контакт «30». Колодка диагностики, контакт «16».  Часы и контроллер управления климатической установкой, контакт «14».
22. F22 — 20А — Моторедуктор очистителя ветрового стекла (автоматический режим). Монтажный блок, реле включения очистителя ветрового стекла и реле включения высокой скорости очистителя ветрового стекла.
23. F23 — 7,5А — Блок управления стеклоочистителями и внешним освещением, контакт «20».
24. F24-F30 — Резервное гнездо.
25. F31 — 30А — Контроллер электропакета, клемма «2» колодки Х1. Контроллер электропакета, клемма «3» колодки Х1. Модуль управления стеклопакетами на водительской двери, контакт «6». Плафон освещения порога левой передней двери.
26. F32(F28) — 40А — Резерв на Приоре без ABS. На Приоре с ABS: блок ABS системы.

И аналогичная таблица в виде фото, которую можно при необходимости распечатать на принтере.

Ниже представлена схема распиновки центрального блока кузовной электроники.

Теперь собственно о предназначении реле на монтажном блоке. Ниже фото с обозначением реле.

Все эти реле имеют следующие предназначения:

Ниже представлена схема разводки монтажного блока для Приоры Люкс Плюс.

Это интересно! При замене предохранителей, покупайте изделия не только соответствующего номинала, но еще и от надежных производителей. Не рекомендуется покупать изделия китайского производства, которые не проходят тестирование. На Приору рекомендуется выбирать предохранители марки LittelFuse.

Пошаговая замена предохранителя прикуривателя на Priora в монтажном блоке

• Первым делом у нас происходит подготовительный момент. Для этого требуется выключить совсем зажигание и отключить аккумулятор. Как поступить? Снять клемму с минусовым показателем.
• Вы уже знаете, где находится монтажный блок. Он крепится 3-мя болтиками, их с легкостью можно открутить.
• Крышку после снятия болтов нужно зацепить снизу и аккуратно снять.
• Как говорилось ранее, предохранительный элемент, отвечающий за работу прикуривателя, располагается в верхнем ряду, и при этом крайний справа. Даже если вы определили его местоположение, для полной уверенности нужно свериться с крышкой блока. Маркировка элемента F13.
• В корпусе блока расположены специальные пинцеты (по маркировке 1 и 2 соответственно). Аккуратно сжав пинцетом предохранитель, извлекаем его. В большей степени вероятности вы увидите обрыв нити или что устройство оплавилось. В некоторых случаях вышедший из строя элемент вообще не имеет визуально повреждений.
• Установите новый элемент в посадочное место. Сверьте расчетный показатель предохранителя, он должен составить 15А.
• Установите на место крышку блока, закрепите ее.
• Подключите минусовую клемму аккумулятора.

Пошаговая замена предохранителя прикуривателя на Priora в моторном отсеке

• Проводим подготовительные работы, во время которых требуется выключить зажигание LADA Priora и снять минусовую клемму аккумулятора.
• Около аккумуляторной батареи имеется основной автомобильный блок предохранителей. Его требуется открыть и найти элемент, имеющий маркировку F3. Обязательно всегда сверяйтесь со схемой.
• На следующем этапе извлекаем предохранитель, точно таким же образом, как было описано в инструкции по замене предохранительного элемента в монтажном блоке, располагающемся в салоне авто.
• Устанавливаем исправный новенький предохранитель. Помним, что его номинальная сила тока составляет уже 60А.
• Подключаем аккумуляторную батарею.

Особенности

В отличие от других моделей, сходящих с конвейера Волжского автозавода, у Приоры нет на центральном замке отдельного управляющего блока. Его функции выполняет единый контроллер электропакета. Помимо этого узла, в установленную на производстве систему защиты автомобиля включен также иммобилайзер типа АПС-6. Благодаря этому автовладельцу не требуется монтировать на свою машину добавочную охранную систему.

В реальности причин неисправности ЦЗ существует достаточно много. Нередко проблемы возникают из-за:

• контроллера;
• ключей;
• иммобилайзера;
• блокировки водительской дверцы;
• обрыва проводки;
• замыкания ее на массу авто и пр.

Если возникает та или другая проблема, следует обратить внимание на стеклоподъемники, а также на регулировку зеркал. Если и они не функционируют, то, вероятнее всего, отказ произошел из-за неисправности сигнальной проводки отходящей от 5 контакта модуля шоферской двери или от 5-го вывода клеммы ХЗ, питающей сам контроллер. Также довольно часто отказ центрального замка обусловлен неисправностью самого иммобилайзера, ведь оба эти элемента взаимосвязаны

Также довольно часто отказ центрального замка обусловлен неисправностью самого иммобилайзера, ведь оба эти элемента взаимосвязаны.

Ниже описываются наиболее часто случающиеся поломки с ЦЗ в Приоре и пути их устранения.

Особенности замены сломанных деталей

Расходники и сменные элементы автомобиля Приора часто подлежат замене. Нередко причиной становится неправильная эксплуатация прикуривателя. Заключается она в некорректном использовании слишком больших токов (от 30 до 40 ампер). Что такое прикуриватель? Это металлическая деталь, выполненная в форме спирали, корпус которой из пластика. Вставляется она в специально предназначенный для этого разъем. После нажатия прикуриватель подключается к бортовой сети, может быть удержан с помощью пластин. В это время в спирали возникает процесс нагрева.

Откручивается данный механизм просто, если он заклинивает, конструкцией предусмотрена специальная шайба. При нагреве она плавится, замыкает питание и способствует перегоранию предохранителей. Именно таким образом получается поломка блока предохранителей. Сам процесс смены деталей достаточно прост и не занимает много времени. Еще одна особенность автомобиля в том, что если внутри совмещен отопитель и кондиционер, печка может не работать вовсе.

При этом может измениться расположение на поверхности заслонки, которую потом придется удалить, и микроредуктора мотора. К последнему присоединяется кран, перекрывающий подачу тосола. Подобное расположение кондиционера невозможно для приоры, так как оно греет до указанной температуры, далее срабатывает датчик внутри салона и выключается отопитель. Машина становится такой же температуры, что и воздух снаружи.

Если в машине произошла поломка и владельцу кажется, что проблема в сменном блоке, стоит снять крышку короба и посмотреть состояние электрической проводки. Поломка может быть разной: печка, которая не греет, сломанный бензонасос или неисправная панель приборов.

Если не работает что – то другое, и причина кроется не в этом, стоит просмотреть всю электрическую цепь на предмет замыкания или перегорания. Категорически запрещено сменять конструкцию заводского типа на самодельные устройства (зажимы, скрепки, скрученные жгутики) – это влечет за собой проблемы с безопасностью. Рекомендуется воздержаться от приборов китайского производства – часто такие элементы могут быть выполнены из некачественного материала.

Алгоритм выполнения работ заключается в следующем:

• подготовьте автотранспортное средство к манипуляциям. Для этого достаточно выключить зажигание, отключить аккумулятор – просто снимите клемму;
• в зоне руля отыщите фиксаторы (стандартное количество – три), на которых держится декоративная крышка из пластмассы блока предохранителей. Для легкого открытия достаточно провернуть ручки на 90 градусов;
• далее, необходимо потянуть за накладку и снять ее, предварительно устранив держатели (чтобы не потерять). Подденьте ее снизу и откройте;
• отыщите предохранитель, требующий замены. Не забывайте, на обратной крышке блока есть четкая инструкция, схема назначения;
• чтобы демонтаж был удобен, воспользуйтесь специальными щипцами. Вытащить сгоревший блок просто, сжав его с обеих сторон. Если плавкая нить полностью выгорела, ее стоит полностью заменить. Если визуально повреждений нет, есть вероятность, что сам предохранитель не пострадал;
• смените предохранитель, подобрав идентичный, с одинаковым номиналом.

Если возникла необходимость сменить реле, алгоритм выполнения аналогичен, но при этом задействуются другие щипцы. Плотно закройте крышку блока. Для замены элементов в подкапотном пространстве достаточно проверить под капотом элементы блоков. Устранить неполадки, если таковые имеются. Обязательно проверьте аккумулятор по окончанию работ.

Ответы на распространенные вопросы связанные с заменой реле и предохранителей на Ладе Приора

И так, теперь бы хотелось ответить на распространенные вопросы, которые связаны с заменой предохранителей на Ладе Приора:

Какой предохранитель идет на прикуриватель Лада Приора?

На автомобиле Лада Приора за функциональность и работу прикуривателя отвечает предохранитель F13. Его я отметил на скриншоте.

Какой предохранитель идет на дворники в автомобиле Лада Приора?

В монтажном блоке предохранитель F11 отвечает за работу дворников (стеклоочистителей), кроме того в случае возникновения неисправности рекомендую вам проверить реле К6 оно отвечает за омыватель и очиститель лобового стекла (дворники)

Какой предохранитель на Приоре идет на ближний свет?

В случае если вам необходимо заменить предохранитель, идущий на ближний свет, то для этого откройте монтажный блок и обратите внимание на предохранитель F6 и F7 они отвечают за работу ближнего света фар с левой и правой стороны соответственно

Какой предохранитель идет/отвечает за стеклоподъемники на Лада Приора

За функциональность стеклоподъёмников и электропакета отвечает предохранитель F31, находится он в монтажном блоке управления

Блоки реле и предохранителей на автомобиле LADA Priora

Легковой автомобиль ВАЗ Приора, независимо от типа установленного двигателя, оснащается несколькими распределительными коробками. Они расположены под капотом и в салоне машины. Применение нескольких коробок позволило развести цепи с большими и малыми силами тока. Кроме того, установлены отдельные малогабаритные монтажные блоки, внедренные по мере расширения комплектации.

Главный блок силовых предохранителей

Силовые цепи автомобиля защищены вставками, установленными на положительной клемме аккумуляторной батареи. Блок предназначен для сохранности цепей с максимальными токами. Чтобы получить доступ к предохранителям, необходимо снять пластиковую крышку, это возможно сделать без помощи инструментов.

Схема блока и его расположение в автомобиле

Выведение наиболее мощных цепей на Лада Приора в отдельный блок, расположенный близко к батарее, обеспечило максимальную защиту электрики автомобиля от перегрузок.

Расположение и обозначение вставок указано на фото. В зависимости от года выпуска и установленного оборудования возможна установка предохранителей отличного номинала.

Блок силовых вставок Приора

Расшифровка обозначений предохранителей

Назначение и номинал вставок главного блока.

Приведенная схема предохранителей Лады Приоры актуальна для машин без антиблокировочной системы тормозов. Введение гидроэлектронного блока на авто серии Приора-2 привело к изменению назначения вставок.

Назначение предохранителей на аккумуляторе для машин Приора с АБС (начиная от ближнего к клемме):

• F1 — защита ЭСУД (30 А);
• F2 — усилитель руля (50 А);
• F3 — цепи генератора (60 А);
• F4 — аналогично F3;
• F5 — питание блока АБС (40 А);
• F6 — аналогично F5, но номинал 30 А.

Монтажный блок: реле и предохранители в салоне

В состав блока входят предохранители, несколько реле, а также пинцет, предназначенный для упрощения процедуры замены сгоревших вставок. Наполнение устройства зависит от комплектации автомобиля.

Схема блока и его расположение в автомобиле

Блок расположен в пластиковом каркасе приборной панели в нижней части со стороны водителя. Коробка снаружи закрыта съемной крышкой, установленной вокруг рулевой колонки, и зафиксирована на трех замках, размещенных по нижней кромке. Для снятия крышки требуется повернуть фиксаторы на 90 градусов и демонтировать элемент с защелок, потянув его на себя.

Овалом отмечено место установки блока

На автомобилях номиналы предохранителей могут отличаться в зависимости от года выпуска машины и комплектации. Для определения значения плавкой вставки следует использовать инструкцию по эксплуатации Лада Приора.

При ремонте предохранителей необходимо учитывать, что инструкция к машине Лада Приора меняется несколько раз в год. Не рекомендуется пользоваться мануалом от другого автомобиля.

Вариант «норма» с дополнительной установкой кондиционера имеет отличия в схеме предохранителей Приора. Элементы, обеспечивающие защиту устройства, вынесены в отдельный подкапотный блок, рассмотренный ниже. Сам монтажный корпус изменений не претерпел.

Блок версии «норма» с кондиционером

С началом выпуска модернизированной Приора-2 несколько изменилось наполнение корпуса. В салонных блоках машин пустует только одно место под реле и две ячейки под предохранители.

Блок на Приора-2

Расшифровка обозначений предохранителей и реле

Расшифровка предохранителей в варианте «норма».
