Импортные устройства
На импортные СЗ обозначения наносят по аналогии с российскими, но с использованием других буквенно-цифровых символов, что может ввести автовладельцев в некоторое заблуждение. Хотя, в целях упрощения выбора на упаковку наносится информация о том, на каких ТС они могут использоваться. Кроме того, маркировку импортных устройств можно расшифровать по специальным таблицам заменяемости. Но остановимся на образцах, наиболее востребованных у автовладельцев, более подробно. Рассмотрим для примера маркировку устройств ведущих брендов.
Ассортимент импортных свечей
Свечи NGK
Предприятие NGK (Япония) называют лидером по выпуску СЗ. Его изделия признаны максимально качественными и надёжными. Маркируются свечи NGK таким образом:
- отечественные устройства А 11 являются аналогом изделий B 4 H;
- А 17 ДВР заменяются на BPR 6 ES.
Расшифровывается маркировка изделий NGK довольно просто. В частности, В4Н:
- буквенный символ В прописывает диаметр и шаговый показатель резьбы, в данном случае это М14х1.25, другие возможные обозначения А/С/D/J;
- цифровой символ 4 указывает калильное значение — этот показатель варьируется в интервале 2-11;
- буквенный символ Н обозначает величину резьбы (12.7мм).
Маркировка свечей NGK
Обозначение BPR 6 ES указывает, что это изделие, оснащенное стандартной резьбой, проекционным изолятором (Р), в наличии резистор (R), калильный коэффициент 6, размер резьбы 17.5мм (Е), символ S говорит об индивидуальных свойствах изделия.
Искрообразователи Bosch
Продукция компании Bosch не нуждается в представлении. Допустим, артикул WR 7DC имеет такую расшифровку:
- символ W – резьба со стандартными параметрами (14);
- символ R – наличие резистора, препятствующего помехам;
- цифровой символ 7 — калильное значение;
- буква D — величина резьбы (19мм);
- буква С – электрод из медного сплава, другие возможные обозначения – O (обычный сплав), S (серебряный элемент), P (платиновый).
Маркировка свечей Bosch
Чешские устройства Brisk
Предприятие с 35-го года прошлого столетия выпускает СЗ, которые пользуются неизменным спросом у наших автомобилистов.
Артикул на свечах этого производителя, например, DOR 15 YC имеет следующую расшифровку:
- буквой D обозначается резьба размера «стандарт» (1.25мм), ориентированная под ключ 14, с размером корпуса 19мм;
- буквенный символ О указывает на специальную конструкцию изделия, выполненную по регламенту ISO;
- буквой R обозначено наличие резистора, а символом Х обозначается способность сопротивления электродов к формированию нагара;
- цифра 15 – это калильный показатель, который может варьироваться в интервале 8-19 (при этом индекс 13 производителем не проставляется);
- буквой Y обозначен выступающий разрядник;
- символ С указывает на головной электрод выполненный из меди;
- 1 (мм) — зазор у электродов.
Свечи Brisk
Устройства Beru
Производителем Beru (Германия) выпускаются свечи и прочие комплектующие премиум-качества. Изделия маркируются, например, как 14 R-7 DU, что расшифровывается так:
- 14 – размер резьбы (14×1.25мм);
- R – имеется резистор;
- 7 – калильный коэффициент (интервал 7-13);
- D – величина резьбы (19мм) с прокладкой-уплотнителем под конус;
- U – головной электрод из сплава медь+никель.
На примере другого обозначения – 14 F-7 DTUO – поясним, что маркирование несколько изменяется: значения величин СЗ — стандарт, причем гайка меньше установочного пространства (F), может применяться только в «маломощных» моторах с уплотнителем (Т), головной элемент изделия усилен (О).
Свечи Beru
Устройства Denso
Эта компания маркирует свои изделия так – SK 16 PR-A 11, что расшифровывается следующим образом:
- S – головной электрод диаметром 0.7мм из иридия, электрод с боку оснащен платиновой накладкой;
- K — диаметр шестигранника;
- 16 — калильный коэффициент;
- Р – выступающий на 1.5мм головной электрод;
- R – есть резистор;
- A — параметр конкретно для этой модификации СЗ;
- 11 — размер зазора.
Отметим, что буквенные обозначения на устройствах Denso могут изменяться в зависимости от серии изделия.
Свечи Denso
Устройства Champion
Изделия этого бренда подписаны по аналогии с другими свечами. Например, обозначение RN 9 BYC 4 это:
- R — наличие резистора (при указании символа Е – изделие оснащено экраном, O- проволочным резистором);
- N – стандартная величина резьбы (10мм);
- 9 — калильное значение (интервал 1-25);
- BYC – головной электрод из меди с двумя боковыми элементами (изделия конструкции «стандарт» маркируется символом А);
- 4 — зазор у электродов.
Свечи Champion
Свечи стоят игры
Почему в двигателе одного автомобиля свеча зажигания «забрасывает» маслом, в другом они покрываются нагаром, а в третьем преждевременно выгорают электроды! Как определить, в чем причина «болезни», кто виноват в нежизнеспособности данных свечей в данных цилиндрах данного мотора? Не подскажут ли сами «больные» причину своего выхода на строя?
Да, оказывается, по внешнему виду и окраске свечей зажигания можно достаточно точно определить, соответствует ли калильное число свечи условиям ее работы, нормально ли подобраны опережение зажигания и состав рабочей смеси, удовлетворительна ли компрессия в цилиндрах двигателя. А каковы признаки? И что вообще надо знать о свечах своего автомобиля? Об этом разговор на сегодняшнем «заседании».
Начнем с теории и общих положений. Зажигание смеси в цилиндрах карбюраторных двигателей электрической искрой высокого напряжения — сегодня практически единственная распространенная система. И один из важнейших элементов этой системы — свечи зажигания.
Как они устроены и работают, какие требования к ним предъявляются?
Перед нами на рисунке обычная, хорошо знакомая многим автолюбителям, свеча. Корпус 4 — стальной, на нижней части его резьба для ввертывания в стенку камеры сгорания и крючкообразный боковой электрод 1. В корпусе закреплен и герметизирован изолятор 5, внутри которого проходит металлический стержень — центральный электрод 2. На верхней части этого стержня сделана резьба для контактной гайки и наконечника провода высокого напряжения.
Конструкция неразборной свечи зажигания: 1 — боковой электрод: 2 — центральный электрод: 3 — медно-асбестовая прокладка; 4 — корпус: 5 — изолятор; 6 — герметизация центрального электрода; 7 — длина теплового конуса.
Изолятор — основа. От свойств его материала зависят прежде всего качества и характеристики всей свечи. На современных отечественных автомобилях чаще других применяют свечи с изоляторами из боркорунда или уралита, что соответствующим образом обозначено на самой детали.

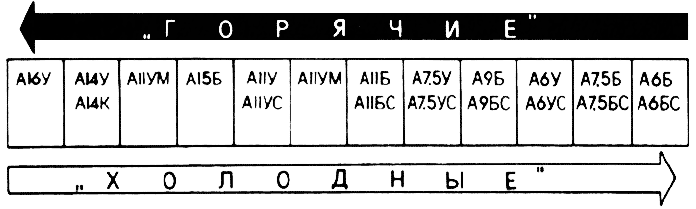

Тепловой ряд отечественных 14-миллиметровых свечей с резьбовой частью длиной 11 мм
Расшифровка индекса свечи (отечественного производства), который указан на ее изоляторе. Первая буква обозначает диаметр резьбовой части: Т — 10 мм, А — 14 мм, М — 18 мм Цифра указывает на длину теплового конуса 7 в миллиметрах. Вторая буква в обозначении относится к материалу изолятора: В — боркорунд; К — кристаллокорунд: С — синтоксаль; У — уралит; X — селумин; третья буква «С» (если она есть) говорит о том. что центральный электрод загерметизирован токопроводящим стеклогерметиком, а буква «Э» показывает, что на корпусе свечи нанесено улучшенное антикоррозионное покрытие.
Для долгой и правильной службы свечи нижняя часть ее изолятора при работе двигателя должна иметь температуру от 500 до 600 градусов. При этом масло, попадающее на изолятор и электроды, сразу сгорает, не образуя нагара. Это так называемая температура самоочищения свечи.
При более низкой температуре не полностью сгоревшее масло образует на изоляторе, корпусе и электродах
плотную корку нагара, свеча начинает работать с перебоями, а при очень сильном нагаре и совсем перестает давать искру, — разряд не в силах пробиться сквозь слой отложений.
Если же температура изолятора слишком высока и доходит до 800 — 900 градусов, возникает так называемое калильное зажигание — смесь в цилиндре поджигается не электрической искрой, а непосредственным контактом с распаленными частями свечи, и вспышки в цилиндре продолжаются некоторое время и после выключения зажигания. При небольшом перегреве такое воспламенение смеси происходит примерно в нужный момент — когда смесь испытывает наибольшее сжатие. Уже при таком перегреве невозможно отрегулировать опережение зажигания. При значительном же перегреве свечи воспламенение происходит намного раньше нужного момента, появляются характерные стуки, двигатель перегревается, теряет мощность и, если не принять меры, может выйти из строя.
Двигатели различны. Температурный режим их зависит от разных факторов — степени сжатия, формы камеры сгорания, фаз газораспределения, числа оборотов коленчатого вала, конструкции системы охлаждения и многих других. Рабочая температура свечи обусловлена ее конструкцией — длиной юбки изолятора, его материалом, диаметром резьбовой части. Как же обеспечить нормальный нагрев свечей а каждом двигателе? Ответ однозначен — подобрать для каждого свечи соответствующей модели с наивыгоднейшим калильным числом.
«Горячие» и «холодные» свечи зажигания, калильное число

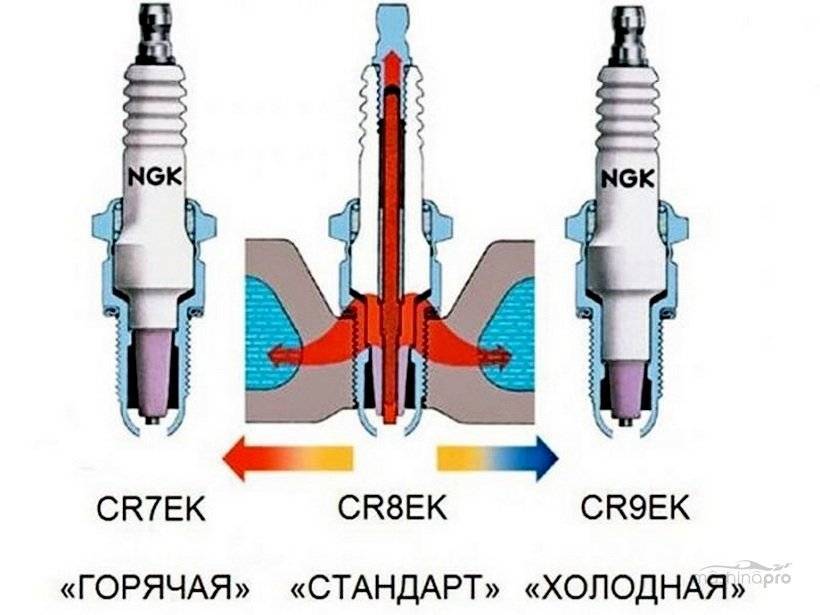

Понятия «холодные» и «горячие» свечи зажигания следует понимать практически буквально. Это температурная характеристика их работы в двигателе автомобиля.
«Горячие» свечи зажигания
«Горячие» свечи зажигания имеют длинную юбку изолятора, выступающую за край корпуса свечи, в следствии чего, отвод тепла от юбки к корпусу свечи низкий (см. фото выше). Изолятор сильно раскаляется. Калильное число их низкое (слабая способность противостоять возникновению калильного зажигания).
Такие свечи применяют в двигателях с пониженным температурным режимом работы (ниже 500 гр.), либо в зимний период, когда двигатель плохо прогревается. В условиях низких температур «горячие» свечи хорошо самоочищаются. Но, при повышении температурного режима двигателя, возможно возникновение калильного зажигания (воспламенения топливной смеси не от искры, а от раскаленного изолятора свечи). Как следствие – детонация и работа двигателя после выключения зажигания. Возможен серый налет на электродах свечей, их разрушение.
Калильное число показывает стойкость свечи возникновению калильного зажигания оно обозначается определенным числом в маркировке свечи. Чем оно ниже, тем «горячее» свеча, чем выше, тем «холоднее». Пример: «Расшифровка маркировки отечественных свечей зажигания».
«Холодные» свечи зажигания
«Холодные» свечи имеют короткую юбку изолятора, утопленную в корпусе свечи, поэтому разогревается их изолятор гораздо хуже. Температурный режим работы – выше 600 гр. Калильное число высокое (то есть степень сопротивления детонации выше).
Холодная свеча зажигания
Их применяют на постоянно греющихся высокооборотистых двигателях или при работе двигателя с повышенным температурным режимом (постоянном движении с большими скоростями или летом, когда двигатель все время перегревается). При работе на низких температурах на электродах свечи образуется черный налет (свечи не самоочищаются). При перегреве, также может возникнуть детонация.
Применение «горячих» или «холодных» свечей зажигания на том или ином двигателе регламентируется как производителями двигателей, так и самих свечей. У каждого производителя есть таблицы по подбору свечей зажигания с различным калильным числом для конкретных двигателей. Пример: «Подбор свечей зажигания для двигателей автомобилей ВАЗ».
Свеча зажигания со средним значением калильного числа, применяется на большинстве двигателей ВАЗ
Примечания и дополнения
— Применение газа в качестве топлива для автомобильного двигателя меняет его тепловые характеристики в сторону увеличения, поэтому в таком случае требуются более «холодные» свечи зажигания.
— При переменной работе двигателя: газ-бензин, следует устанавливать свечи зажигания с биметаллическим центральным электродом (так называемые термоэластичные свечи). В настоящие время такими свойствами обладают свечи зажигания, предназначенные для работы на газе, практически всех производителей.
Twokarburators VK — Еще информация по теме в нашей группе ВКонтакте, на Фейсбук Twokarburators FS и в Одноклассниках — Twokarburators OK
От искры до каления один шаг
Искровой режим работы свечи двояко влияет на саму работу свечи. С одной стороны, постепенный нагрев способствует самоочищению детали от примесей топлива, что имеет особое значение в отечественных реалиях. Но если температура свечи будет продолжать расти одновременно со степенью сжатия топлива, при переходе за 900 градусов она превращается в калильную свечу. Контроль над моментом воспламенения теряется, и нагрузка на двигатель резко возрастает.
В автомобильном транспорте каление свечи способно вызвать серьезные последствия, вплоть до дорогостоящего ремонта мотора. Единственное исключение – действующие модели транспорта, где калильная свеча служит нагревательным элементом для керосинового двигателя. Ее работа кратковременна – в дальнейшем мотор работает за счет высокой температуры топливной смеси.
Решить проблему образования задиров на блоке цилиндров из-за накаливания вызывались многие ученые. Результатом стало калильное число, которое соответствует максимальному уровню давления в цилиндре. Оно напрямую зависит от давления наддува.
Это интересно: Сколько масла в коробке передач газ 53
Назначение и принцип функционирования
Предназначение свечей зажигания двигателя сводится к формированию искры, которая обеспечивает возгорание топлива. Элементы свечи подвержены высоким нагрузкам, также они находятся под агрессивным влиянием химических веществ, образовывающихся в результате неполного сгорания топлива. Температура, которую приходится выдерживать деталям, колеблется в пределах от 70-ти до 1,2 тыс. градусов, а давление газов может достигать 60-ти бар.
От способности свечей бесперебойно выполнять свои функции зависят такие характеристики мотора, как его мощность, пусковые качества, экономичность потребления топлива, а также состав отработанных газов.
Как уже говорилось выше, предназначение свечи заключается в искрообразовании и в том, чтобы поддерживать эту искру определенное время
Чтобы справиться с поставленной задачей, важно, чтобы низкое напряжение от АКБ преобразовалось в высокое, достигающее порой 40 тыс В. Происходит это преобразование в катушке, после чего оно передается на электроды свечи (между ними присутствует зазор)
На один из электродов (центральный) поступает «плюс», тогда как «минус» приходится на боковой. Когда на электродах формируется напряжение, достаточное для того, чтобы преодолеть сопротивление имеющейся в зазоре (специалисты называют это пробоем), появляется искра.
Количество электродов (боковых)
Изначально конструкцией свечи был предусмотрен лишь один боковой электрод, однако несколько лет назад производители стали экспериментировать и в продаже появились двухэлектродные, трех- и даже четырехэлектродные свечи зажигания. Некоторые «далекие» автовладельцы ошибочно полагают, что количество электродов удваивает производительность свечи вдвое, а значит и увеличивает мощность двигателя. Это огромное заблуждение, цель количества — качество и стабильность, то есть когда не сработает один, то подхватит второй, таким образом искрообразование становится более стабильным и это хорошо ощущается на малых оборотах. Кроме того, многоэлектродные свечи могут похвастаться более продолжительным сроком службы.

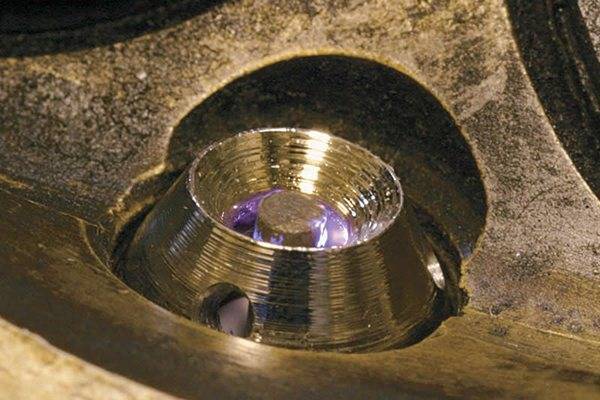

Кроме того, в продаже уже не первый день есть свечи, которые напрочь лишены боковых электродов, их задачу выполняют вспомогательные, которые размещены на изоляторе. Такая конструкция довольно перспективна, при работе свечи возникает сразу несколько разрядов по очереди, что позволяет достичь эффекта «танцующей» искры. Единственным их недостатком на сегодняшний день можно считать их высокую стоимость.
Калильное число, холодные и тёплые свечи
Калильное число указывает на давление в цилиндрах, при котором появляется самопроизвольное воспламенение топливной смеси от раскалённой свечи. Появление такого калильного зажигания отрицательно сказывается на работе двигателя, приводит к потере мощности и увеличению расхода топлива. Такое самопроизвольное воспламенение топливно-воздушной смеси приводит к повышенной нагрузке на поршневую группу, что в свою очередь снижает ресурс двигателя. Многие автовладельцы задаются вопросом, свечи зажигания холодные горячие какая разница. Это понятие напрямую зависит от калильного числа.
Именно калильное число определяет тепловые режимы работы свечи. Соответственно, чем выше этот показатель, тем в более сложных условиях способна работать конкретная свеча зажигания. Именно поэтому необходимо учитывать данную характеристику и сопоставлять с рабочими показателями конкретного двигателя внутреннего сгорания. Принято подразделять холодные и горячие свечи зажигания, разница между которыми состоит в показателе калильного числа. Как вы можете понять из названия, холодные свечи медленно нагреваются, и в последующем быстро рассеивают полученное тепло. У горячих разновидностей свечей зажигания наоборот происходит быстрый нагрев, но при этом сами такие устройства медленно рассеивают тепло.
Горячие свечи рекомендуется применять в двигателях, которые работают на стандартных оборотах коленчатого вала. В таких силовых агрегатах свечи не подвергаются серьезным температурным нагрузкам, что и позволяет обеспечить беспроблемное зажигание и отсутствие самопроизвольного воспламенения смеси. Популярностью пользуются самоочищающиеся горячие свечи, у которых такая очистка производится при относительно низких температурах, что позволяет улучшить показатели воспламеняемости топливной смеси.
А вот холодные свечи зажигания отличаются повышенной устойчивостью к температурным нагрузкам и рекомендованы для использования в турбированных и форсированных силовых агрегатах. Самоочищение таких свечей происходит при высоких температурах, поэтому устанавливать их в обычные атмосферные нефорсированные двигатели не рекомендуется. В атмосферных моторах температурный режим не позволит холодным свечам самоочищаться, что приведет к проблемам с зажиганием. Большинство производителей рекомендуют использовать такие разновидности холодных свечей с автомобилями премиум-класса и в спортивных авто, где установлены форсированные и турбированные двигатели, которые работают с высокой температурной нагрузкой.
Выбор и взаимозаменяемость свечей зажигания
Правила выбора свечей зажигания, отличных от указанных в руководстве по эксплуатации конкретной модели транспортного средства, достаточно просты. Во-первых, не надо искать какие-то «необыкновенные» свечи и ждать от них чуда – даже самые дорогие не спасут требующий ремонта двигатель, а исправный будет работать идеально и с обычными.
Выбор качественных деталей
Во-вторых, выбирая те или иные изделия, у производителя или дилера, торговой сети следует поинтересоваться рекомендациями относительно применимости покупаемых свечей зажигания – плохого они не посоветуют. Если решено подобрать продукцию под собственный стиль вождения, рассчитывая увеличить мощность двигателя «правильной» или «заточенной» свечкой, то в этом поможет маркировка на свечах, которую надо будет расшифровать.
К сожалению, единой маркировки не существует. Практически каждая компания-производитель применяет свою собственную систему кодировки, и разобраться со всеми вариантами маркировки не так просто. Поэтому самый легкий и единственный способ подобрать свечу на 100 % правильно – воспользоваться фирменным каталогом изготовителя либо таблицей взаимозаменяемости, одна из наиболее полных версий которой представлена ниже.
Взаимозаменяемость свечей зажигания, выпускаемых разными производителями.
Таблица взаимозаменяемости свечей зажигания
Главная →
Эксплуатация → Расходные материалы →
Принципы маркировки
Наиболее наглядным, пожалуй, является всем знакомый советский метод маркировки калильного числа – испытываемая свеча устанавливалась в аппарате, имитирующем работу одноцилиндрового двигателя, и отмечалось максимальное давление в конце такта сжатия, при котором свеча перегревалась до калильного зажигания. Это число и заносилось в маркировку. К примеру, свеча А17ДВРМ перегреется и даст калильное зажигание при индикаторном давлении 17 кгс/см2. Чем лучше теплоотвод от электродов, то есть чем свеча «холоднее», тем выше число в маркировке.
Почему именно давление? Дело в том, что в бензиновом ДВС используется количественное регулирование рабочей точки – на малых оборотах дроссель ограничивает поступление воздуха, давление в конце такта сжатия падает. Открывая дроссель под максимальной нагрузкой, мы одновременно подаем максимальное количество смеси в цилиндр – и давление, и тепловая нагрузка от ее сгорания становятся пиковыми.
Производители свечей используют менее наглядные обозначения, причем как прямые (холоднее свеча – больше число), так и обратные (холоднее свеча – меньше число). Например, для отечественных свечей с маркировками 14 и 17 у Bosch аналоги имеют маркировки 8 и 7 соответственно (обратная маркировка), у NGK – 5 и 6 (прямая). Поэтому при поиске заменителей надежнее пользоваться каталогами применимости, предлагаемыми конкретным производителем свечей.
Виды свечей в зависимости от калильного числа
Искрообразователи работают без перебоев при любой погоде. Изделия снижают токсичность выхлопа, экономят горючее. Отечественные производители делают их с КЧ в диапазоне от 8 до 26. За границей единая шкала измерения этого параметра отсутствует. Вот на какие типы делят свечи, исходя из калильного числа:
- горячие — 11-14;
- средние — 17-19;
- холодные — от 20;
- унифицированные — 11-20.
У изделий отечественного производства КЧ определяют на особом оборудовании с наддувом. Давление идет вверх, пока не происходит калильное зажигание. За это время фиксируют среднее давление — это и есть КЧ от 11 до 23. Степень сжатия и частота оборотов мотора зависят от его мощности, как и величина КЧ. Искрообразователи с большим калильным числом ставят в двухтактных моторах или в тех, которые охлаждаются воздухом.
Понятие «горячая свеча» имеет условное значение — оно связано с рабочим нагревом. Такие компоненты используют в малофорсированных моторах, в которых нужно достигать определённой температуры для запуска процесса самоочищения. КЧ у них несколько меньше, чем у «холодных». Если в двигателях использовать свечи несколько «холоднее», то температура, при которой начинает происходить самоочищение, достигаться не будет. Средние искрообразователи применяют в силовых агрегатах со средним уровнем мощности. Универсальные варианты подходят для сильных и маломощных моторов. Продукты выгорания их не засоряют.
КЧ — основной параметр, по которому нужно выбирать свечи зажигания. Езда с «неправильными» свечами может привести к выходу ДВС из строя. А ремонт движка уж точно обойдётся в круглую сумму. Поэтому советуем покупать запчасти, отталкиваясь от таблицы калильных чисел и характеристик машины.
Калильное зажигание
