Подключение автомобильной камеры
В данной статье мы постараемся максимально охватить все существующие типы камер заднего вида, способы их установки и подключения, а так же дадим инструкции на что необходимо обратить внимание при установки камеры. Мы постараемся охватить все возможные нюансы, которые помогут самостоятельно установить камеру заднего вида не обращаясь в сервис
Камеры заднего вида по способу установки подразделятся на:
— универсальные камеры (в рамке номерного знака, врезная или накладная)
— штатные камеры (для установки в плафон подсветки номера, установки в ручку открывания багажника, в специальное штатное место предусмотренное заводом)
Независимо от способа установки камеры, подключение во всех случаях примерно одинаково. Итак, вначале необходимо выбрать место установки — все камеры заднего виды обычно располагаются по центру относительно продольной оси автомобиля, но если речь идет о штатной камере, которая устанавливается в подсветку номера тогда место установки будет немного смещено относительно центра, этот факт необходимо учесть в дальнейшем при маневрировании. Лучше устанавливать камеру в правую подсветку номера, при этом при парковке к правому бордюру обзор будет немного больше чем при установке камеры в левую подсветку номера.
Итак, перед установкой камеры необходимо отключить клеммы от аккумулятора.
Далее необходимо определить место для ввода проводки в багажный отсек для подключения проводов, обычно для этого используют отверстия, в которые заведена проводка для подсветки номерного знака. Если камера устанавливается в бампер, то проводку необходимо протянуть с обратной стороны бампера к фаре, и далее ввести провода в отверстия под фарой. Вначале лучше попробовать протянуть все провода и установить на место все элементы (камера, подсветка номера, фара) без подключения проводки. После того когда четко понятно как будут проходить провода и им ничего не мешает можно проводить подключение.
Обычно камера имеет два разъема — желтый V1 для подключения видеокабеля и красный P1для подключения питания (разъемы в зависимости от типа камеры могут отличаться).
Кроме того в штатных камерах заднего вида может быть предусмотрена светодиодная подсветка в этом случае необходимо подключить разъем P2 к проводке автомобиля, к которой была подключена штатная подсветка (красный провод +12в, черный — земля).
Далее необходимо сделать подключение камеры к лампе заднего хода (при этом типе подключения камера будет автоматически включаться при включении задней передачи). Подключение обычно производится с помощью дополнительного провода, который идет в комплекте с камерой, красный провод подключается к аноду лампы заднего хода (+12 в), черный подключается к земле. Землю следует подключить не просто на корпус автомобиля, а необходимо обеспечить хороший контакт, при этом будут исключены проблемы работы камеры.
После этого необходимо протянуть провод видеосигнала к монитору (в случае использования комплекта беспроводного приема передатчика подключить видеосигнал к передатчику).
В некоторых мониторах и штатных головных устройствах предусмотрен разъем для входа сигнала переключения в режим камеры заднего вида, специально для этого на проводе удлинителе для подключения видеосигнала есть маленькие красные проводки. Один конец данного красного провода должен быть подключен к +12 лампы заднего хода, второй на вход монитора (Монитора в зеркале, ШГУ — штатное головное устройство и т.д.) для сигнала переключения монитора в режим камеры заднего вида.
Схема подключения камеры заднего вида к монитору.
P1 — разъем питания камеры заднего вида.
P2 — Провод для подключения питания к камера заднего вида, один конец подключается к камере другой к лампе заднего хода.
V1 — Разъем видеосигнала камеры заднего вида.
V2-V3 — Удлинитель видеосигнала (прокладывается по салону авто), вместо данного удлинителя можно использовать беспроводной приемо — передатчик, в этом случае не придется разбирать слон и тянуть проводку.
P3 — провод для подключения сигнала автоматического переключения монитора в режим камеры заднего вида (один конец к +12 лампе заднего хода, второй на специальный вход монитора или ШГУ)
Подобрать камеру именно к своему автомобилю можно здесь:
| Штатные камеры 250 моделей | Универсальные камеры 30 моделей | Камеры переднего вида в логотипе |
Способы подключить к магнитоле две китайские камеры
На рынке представлены модели для двузонного мониторинга пространства машины – спереди и сзади. Такое решение позволяет регистрировать возможные аварийные ситуации на дороге, и фиксировать состояние машины в отсутствие владельца.
Подключение и настройка осуществляется в таком порядке:
- обесточивается бортовая сеть машины;
- переднюю камеру устанавливают на держателе зеркала заднего вида;
- монтируют заднюю;
- для эстетического вида, соединительные провода подводятся к головному модулю под обшивкой салона;
- если штатная магнитола имеет два входа Video In – подключаем сигнальные провода к ним. В случае, когда комплект имеет свой регистратор – выбираем место его установки, подключаем к сети и камерам;
- проверяем соединения согласно схеме установки, включаем аккумулятор;
- настраиваем параметры работы камер.
Иногда бывает, что одна из камер не обеспечивает должного охвата пространства перед ней. Выход – приобрести накладку «Fish Eye». Она действует как широкоугольный объектив и расширяет угол обзора.
Подключение камеры заднего вида своими руками
Существует несколько основных способов подключения камеры заднего вида в автомобиле. Исходящий сигнал можно завести на дисплей автомагнитолы или навигатора, монитор головного устройства либо на входящий в комплект поставки отдельный экран.
Последний вариант — наиболее простой, поскольку не возникает проблемы несогласованности оборудования. При этом для выносного экрана требуется отдельное место в машине. Проще всего поставить дисплей сверху на приборную панель. Второй недостаток этого варианта — дополнительные расходы на оборудование.
Если же подсоединить выход устройства к монитору или магнитоле, то получается экономия и пространства, и денежных средств. Плюс дисплей в этом случае будет находиться в максимально удобном для обзора месте.
Самостоятельная установка камеры заднего вида обычно не вызывает особых сложностей. Прежде всего необходимо определиться с типом изделия и его параметрами. Если вы собираетесь подключать устройство к автомагнитоле или навигатору, нужно сначала убедиться в совместимости оборудования. Здесь может иметь значение напряжение питания видеокамеры, передаваемый стандарт изображения, разрешение, вариант активации устройства, вид разъёмов и пр.
Порядок и схема подключения камеры заднего вида
А теперь более подробно о том, как установить и подключить камеру заднего вида к магнитоле Pioneer. Почему к этой модели, потому что она наиболее распространена. В случае если вы устанавливаете магнитолу самостоятельно, советуем для начала ознакомиться со схемой подключения магнитолы в машине.
Если брать в расчет небезопасность нашей видеокамеры, а наилучший обзор, то ее место все-таки должно быть над номером, снаружи. Устанавливать ее нужно ближе к краю, чтобы улучшить обзор, но не так чтобы она выставлялась. Сам монтаж камеры ничего сложного собою не представляет. Камера имеет необходимый для установки кронштейн, вам нужно будет только просверлить пару отверстий для крепежных болтов, и одно отверстие под кабель.
А дальше идет включение камеры заднего вида в общую электрическую сеть автомобиля. Если вы не сильны в электрике, то лучше обратить к специалистам автосервиса, но если у вас есть хотя бы начальные знания, то вы вполне сможете разобраться самостоятельно. Итак, порядок подключения по этапам:
- Любая камера имеет два провода, по одному передается видеосигнал от камеры к монитору, а второй провод для питания. Так как сама камера имеет короткие провода, то вам необходимо будет их нарастить, чтобы их хватило от передней панели до конца багажника (как правило, удлинитель для видеосигнала идёт в комплекте).
- Где взять питание для видеокамеры? Обычно камеру подключает к задним фонарям. Поэтому сразу после включения заднего хода, включается и камера заднего вида.
- Все провода, протягиваемые по салону и в багажнике обязательно надо закрепить и спрятать. Это поможет избежать неожиданных обрывов сети во время движения.
- Если вместо магнитолы вы будете использовать монитор, то нужно будет найти источник питания и для него. При наличии мультимедийной магнитолы Pioneer, этот вопрос у вас решается автоматически.
Подключение камеры заднего хода к магнитоле Pioneer
Сейчас мы конкретно поговорим как осуществляется настройка и подключение камеры заднего хода к магнитоле Pioneer. Здесь есть небольшие нюансы, которые вводят всех в заблуждение. Подключаем камеру к фонарю заднего хода, всё питание на камере есть, затем провод, по которому будет идти видеосигнал. В пионере это коричневый тюльпан не путать с жёлтым. Заходим в настройки, находим раздел в меню камера заднего вида, ставим пункт вкл., и переключаем полярность в режим батареи.
Наша камера работает, это можно проверить, зайдя в главное меню и выбрать значок камеры, но автоматически она включаться не будет. Это можно исправить подключив фиолетовый провод, к заднему фонарю (куда и камеру). В итоге, когда включается задний ход, загорается фонарь, на камеру подаётся питание, и магнитола понимает что необходимо переключиться на задний ход.Вся схема подключения видеокамеры заднего вида довольно-таки проста, и поэтому большинство водителей зачастую справляются с ее установкой самостоятельно. В автомобилях оборудованных коробкой-автоматом может происходить случайные включения камеры заднего вида.
Для устранения этой неприятности нужно поставить дополнительный датчик задержки включения камеры. В каждой модели автомобиля установка камеры может отличаться, но в мелочах, принципы подключения похожи. Более сложен процесс подключения у видеокамер, передающих сигнал по радиосвязи, но у них преимущество в том, что таких камер можно подключать несколько штук. Машин на улицах города становиться все больше, поэтому камера заднего вида – это уже необходимость. Она не только поможет вам правильно припарковаться, но и сохранит доказательства вашей невиновности в случае столкновения.
Как подключить регистратор к магнитоле
Подключение к Android-магнитоле производится через кабель USB. В этом случае создаётся цельная система, призванная помочь водителю в пути. Выведя изображение на Андроид, можно следить за дорожной обстановкой с экрана магнитолы прямо во время движения.
Чтобы подключение прошло успешно, в видеорегистраторе должен присутствовать USB-кабель. А в порту магнитолы находиться свободный порт.
Выбрав регистратор без экрана и подключив его к проигрывателю, сможете значительно удешевить важную и полезную покупку.
В этом случае запись видео с гаджета будет производиться на microSD. Флешку достаточно вставить в слот видеорегистратора. А ролики с удобством можно пересмотреть на дисплее магнитолы.
Видео, передаваемое на экран проигрывателя, можно запустить разными способами:
- поверх всех приложений;
- как картинку в картинке;
- в уголке экрана магнитолы.
Нажав на кнопку, можно любой видеокадр запечатлеть в виде фотографии.
Заблокировать удаление видео при необходимости можно, воспользовавшись кнопками на дисплее автомагнитолы.
Проверка и настройка камеры
Предварительная проверка оборудования производится до установки, пользователь подключает коммутационные провода, а затем переводит головное устройство в режим приема информации через композитный вход. После подключения изделия к устройству Pioneer необходимо войти в раздел регулировок, в котором имеется параграф Back camera. Пользователю необходимо настроить тип питания оборудования через опцию Battery (указывает на использование положительного сигнала управления).
Если магнитола не видит подключенное устройство или сигнал поступает с перебоями, то необходимо проверить контакты и правильно подключить оборудование. Затем производится корректировка разрешения картинки и изменение яркости и баланса цветов. Для изменения настроек используется меню головного акустического устройства. В конструкции части камер возможна корректировка угла установки объектива, пользователь настраивает положение окуляра по картинке на дисплее магнитолы, обеспечивая максимальный радиус обзора.
На части магнитол Pioneer появляется предупреждение о возможном зеркальном изображении. Если изображение не соответствует действительности, то разворот картинки на 180° производится путем изменения полярности кабеля сигнализатора задней передачи. Если используется дополнительный фронтальный объектив, то в схему вводится переключатель устройств. При движении задним ходом на экран магнитолы автоматически выводится картинка от тылового объектива. Для оценки ситуации спереди машины следует перевести переключатель в другое положение.
Всем привет!Свершилось!Заказывал я андроид магнитолу на 8-и ядерном Cortex-A53 с 4 ГБ оперативкой и 32 ГБ внутренней памяти! (у меня в телефоне столько НЕТУ!)))
Распаковку опубликовал в личном блоге, здесь
Теперь пора показать вам как все это устанавливалось!

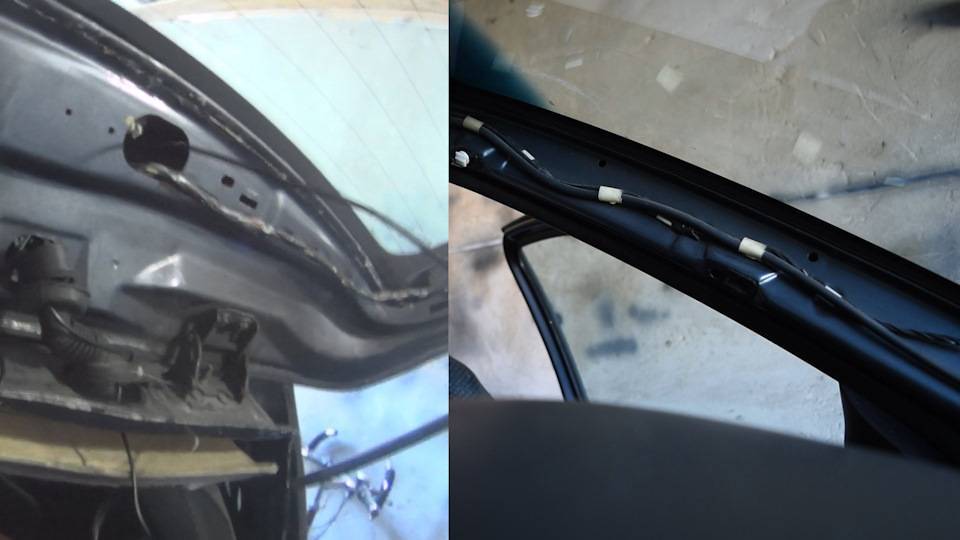

Перед установкой самого устройства, надо провести камеру и антенну GPS, для этого…

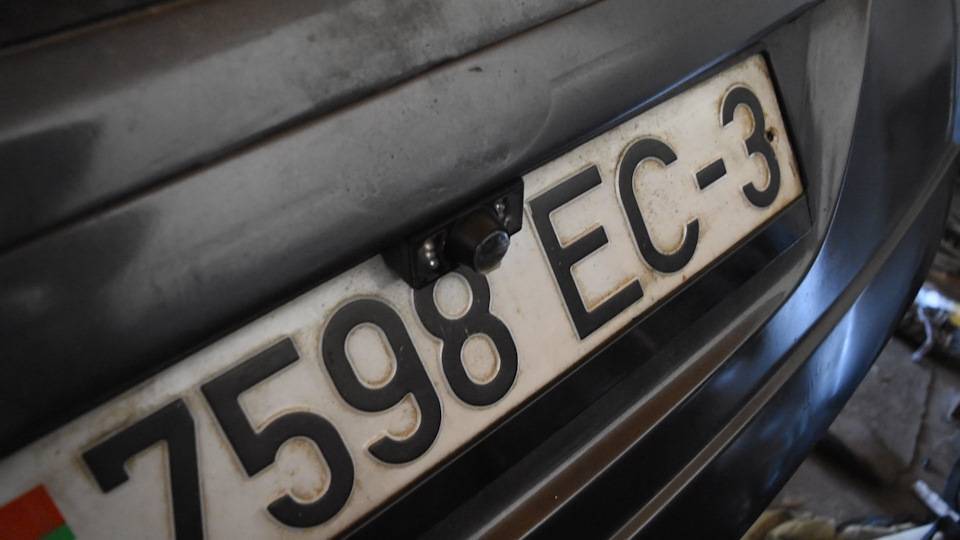

Затем проведем камеру и устанавливаем как приходится…

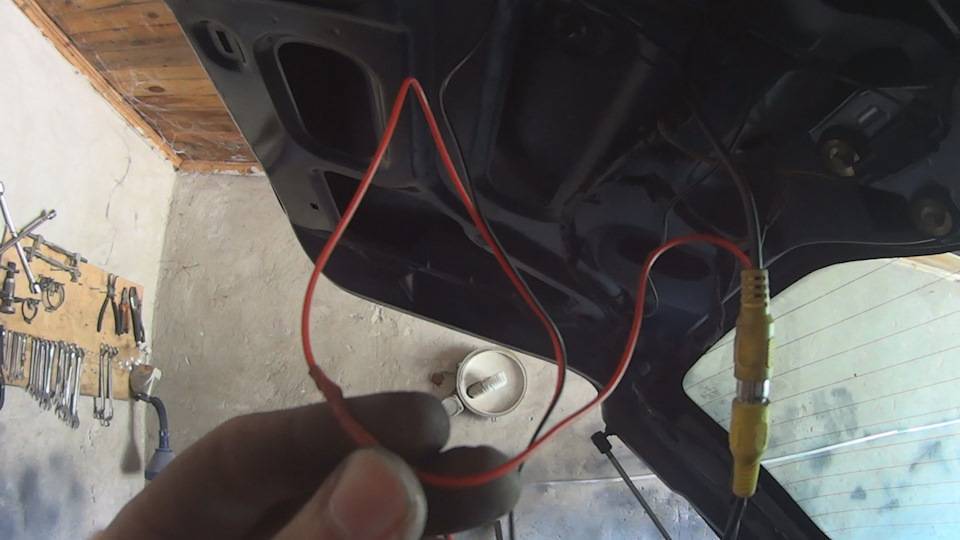

по подключению проводов камеры:Тюльпанчик — к тюльпанчикуПровод питания — к красному проводу, который идет параллельно тюльпанчикуМасса — к железу крышки багажникаКак здесь, примерно:

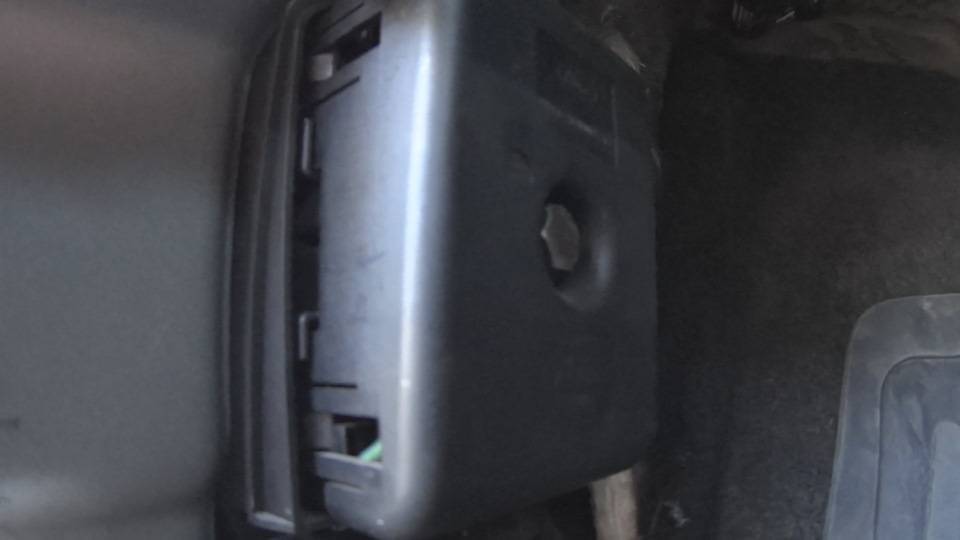

Другой конец красного провода, который идет с тюльпанчиком по салону, подключаем к блоку разъемов периферической электроники:
Датчик GPS проведем также под обшивкой и прячем его там же, главное — чтобы он располагался выше и по ближе к дороге, т.е. слева, чтобы сооружения и большие здания не мешали сигналу спутников.

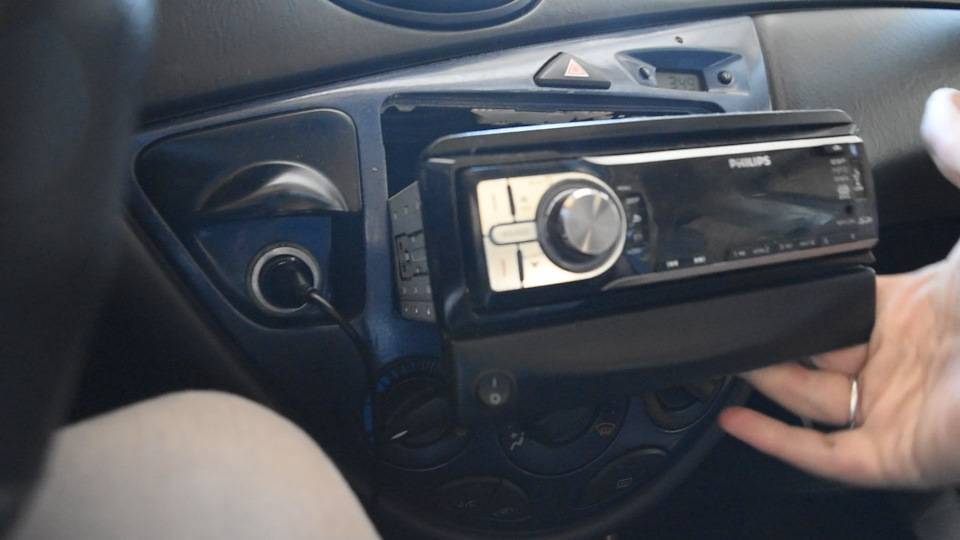

Далее, демонтируем старую магнитолу:

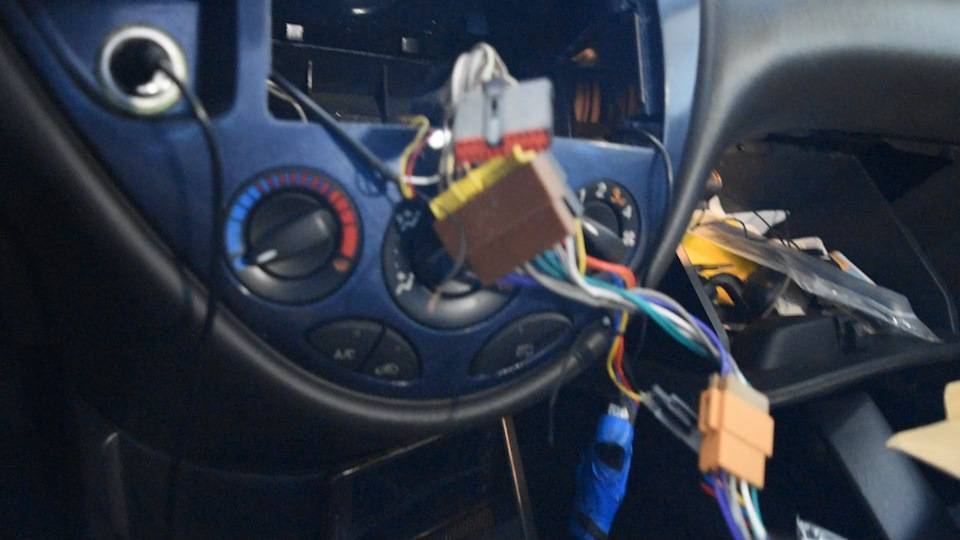

новая магнитола приехала со “свободным” разъемом, поэтому пришлось припаять туда универсальные ISO-разъемы (черная колодка питания и коричневая — динамики):

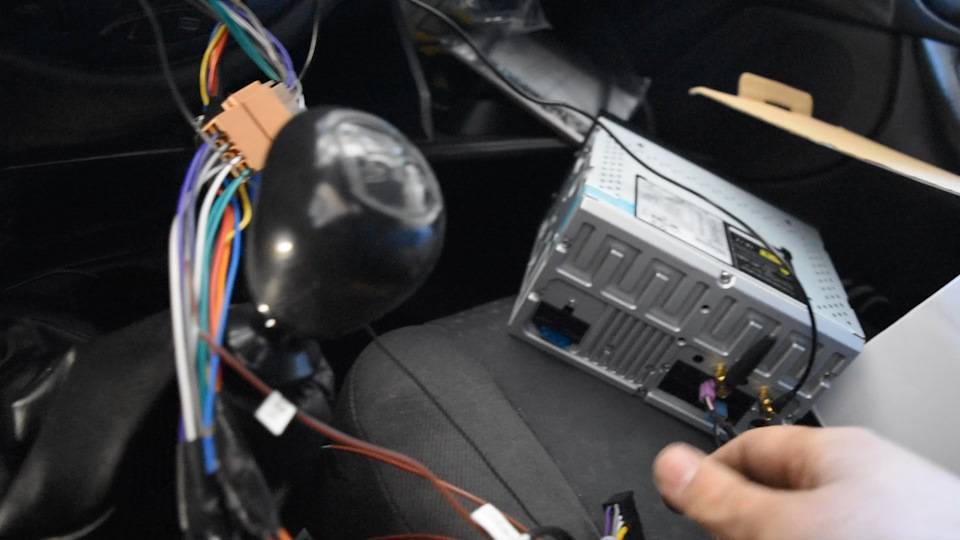

также подключаем к задней панели те провода, которые для нас необходимы:
Остаются свободными у нас:1. провод движения, который должен как-то подключаться к датчику скорости, чтобы нельзя было посмотреть видео во время движения (таковы американские требования к безопасности), но мы же люди не тупые))) и мы так не делаем, поэтому просто прикручиваем его к корпусу и все будет ОК!)))2. провода камеры: тюльпанчик — к тюльпанчику, сигнальный (тёмно фиолетовый возбуждающий провод) — к сигнальному проводу заднего хода, который мы нашли ранее.3. три коричневых провода с пометкой key1, key2 и GND: key1 и key2 — к двум проводам подрулевого джойстика на которых нет вольтажа, а GND: к третьему (скорее черному) проводу джойстика, на котором будет от 6 до 15 вольт.Ну и далее пробно включаем и настраиваем наши кнопочки)))

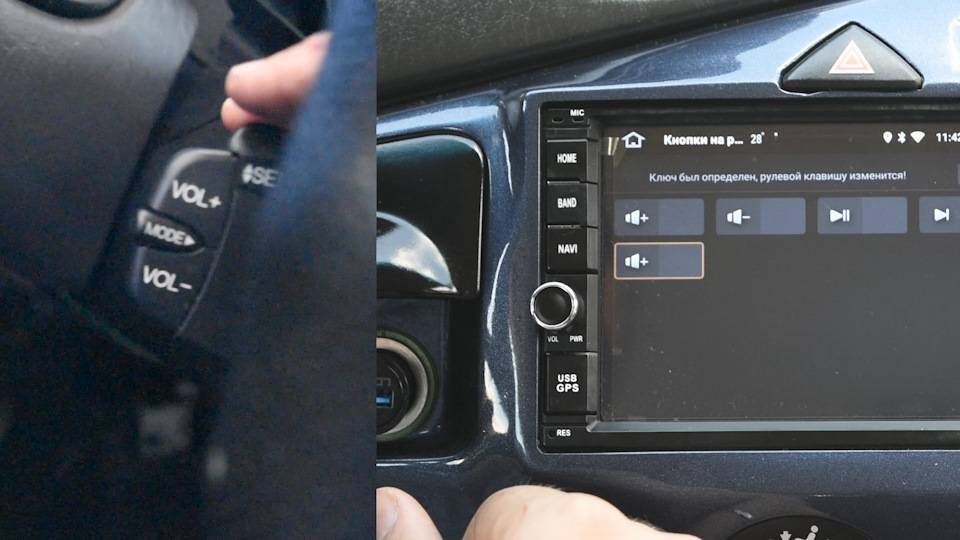

Ну ладно, провода подключили, джойстик настроен, радио работает, музыка поет, пентагон теперь с помощью GPS знает о наших планах… ОДНАКО:
Меньше всего водителю хотелось бы повредить автомобиль во время парковки на загруженной улице. Тем более, если это чужая машина.
И правда, каким бы опытом не обладал водитель, найдется малозаметная мелочь, которая доставит хлопот. В такой ситуации пригодиться камера заднего вида. Она значительно улучшает обзор и позволяет избежать неприятных эксцессов.
Сегодня этим полезным гаджетом оснащаются много автомобилей, особенно премиум сегмента. Но ранние модели лишены такой функции, а значит – есть повод взять в руки инструмент.
Распиновка на 3 провода
Такой способ сейчас наиболее распространен. Трехпроводное подключение предусматривает подачу питания на модуль видеокамеры, а также снятие сигнала изображения и его подачу на устройство отображения. Также используются распиновки с большим числом контактов.
Это позволяет задействовать дополнительные возможности, например, инфракрасную подсветку для съемки в темноте и управление от выключателя заднего хода или реле. В последнем случае можно подключить 2 камеры и управлять ими поочередно. Стоит учитывать, что роль третьего провода может играть экранная оболочка видеокабеля.
Автомобильные камеры могут оснащаться разными разъемами в зависимости от производителя. Наиболее распространенная комбинация — тюльпан для видеосигнала и стандартное гнездо для подачи питания. В шнур нередко встраивается стабилизатор напряжения. Производители китайских автомобильных медиакомплексов, рассчитанных на использование камеры вида для авто, комплектуют ее фирменными фишками. На них могут располагаться от 3 до 6 контактов. Роль минусового пина может играть наружная металлическая часть разъемов.
При использовании одинаковых фишек может применяться разная распиновка, когда провода одинакового назначения подсоединяются к разным штырькам. Перед покупкой камеры и монитора необходимо убедиться в том, что конфигурация разъемов совпадает. Иначе система может работать неправильно или выйти из строя.
На 3 провода
Первый провод — это выход композитного видеосигнала на монитор, расположенный в автозеркале или магнитоле. По второму проводнику красного цвета подается питание от бортовой сети через стандартное гнездо типа РП-2, РП-4 или фирменный коннектор.
При распайке тюльпана сигнальный провод соединяется с центральным штырьком, а наружный проводник — с боковым контактом коннектора.
На 4 провода
Существуют 2 варианта распиновки автомобильной видеокамеры на 4 провода. В первом случае общий вывод видеосигнала и минус питания аппаратного обеспечения разнесены по отдельным клеммам. Это защищает от различных паразитных наводок и повышает надежность питания.
Другой вариант подключения видеокамеры с разъемом на 4 контакта предусматривает управление питанием с выключателя фонарей заднего хода. Благодаря этому камера выключается или работает в дежурном режиме, пока не будет включен задний ход, чтобы избежать бесполезного расхода энергии и быстрого выхода из строя аксессуара, нерассчитанного на продолжительный режим работы. Питание на pin 4 в этом случае подается напрямую от аккумулятора, поскольку работа устройства управляется сигналом, подаваемым на 3 контакт.
На 5 проводов
Распиновка на 5 пинов (контактов) применяется, если необходимо задействовать дополнительные возможности камеры. Один из распространенных вариантов распиновки на 5 контактов предусматривает наличие дополнительного активационного провода, подсоединяемого к автомобильному мультимедийному устройству или монитору. Эта конфигурация характерна для некоторых камер, произведенных в Китае.
На пятый контакт может подаваться напряжение для включения или отключения графической разметки в режиме парктроника, переключения режима зеркального отражения изображения и управления другими сервисными функциями. Автомобильная магнитола должна их поддерживать.
На 6 проводов
Этот тип распиновки отличается тем, что все минусовые провода выведены отдельно от сигнальных по следующей схеме:
- Первый — это питание от фонарей заднего хода. Проводник имеет красный цвет.
- Второй желтого цвета используется для подачи видеосигнала.
- Третий — это экранная оболочка видеокабеля.
- Четвертый — это минус питания камеры.
- Пятый и шестой — это плюс и минус питания ИК-подсветки, соответственно. Они могут использоваться для реализации разных сервисных функций.
Подключение парковочной камеры
Монитор для парковочной камеры
В качестве устройств отображения поступающего с камеры заднего (переднего) вида сигнала можно использовать:
- магнитолу,
- автомобильный телевизор,
- видеорегистратор,
- навигатор,
- отдельный монитор,
- зеркало заднего вида со встроенным монитором,
- планшет, смартфон и другие мобильные гаджеты.
Видео: монитор для камеры заднего вида
Главное условие для подключения проводной камеры — наличие в устройстве, выбранном в качестве монитора, видеовхода. Его привычный вид — обычный «тюльпан». Но нередко он «спрятан» в многоштырьковом разъёме, распайку которого можно найти в технической документации.
Кроме видеовхода, поддерживающие подключение камеры заднего вида автомобильные устройства обычно оборудованы сигнальным (управляющим) входом, на который для активации монитора одновременно с включением камеры подаётся напряжение 12 В.
У смартфонов, планшетов и других гаджетов с операционной системой видеовход есть не всегда. В этом случае можно использовать плату видеозахвата, которую подключают к порту USB.
Видео: подключение проводной камеры к планшету или смартфону
Для беспроводного подключения через сети Wi-Fi работу в них должны поддерживать как камера, так и устройство-монитор.
Место установки монитора
Когда в качестве монитора используется магнитола или монитор-зеркало заднего вида, выбирать место не приходится, оно определено конструкцией автомобиля.
Место установки автономных устройств отображения зависит от их размеров, конструкции и предпочтений владельца. Наиболее популярные места:
Схемы подключения камеры заднего вида
На рынке присутствует огромное количество как парковочных камер, так и устройств, которые можно использовать в качестве монитора. Практические схемы подключения зависят от характеристик изделий, поэтому могут отличаться от приведённых ниже.
Проводное подключение
Автомобильные мониторы для подключения камеры заднего вида оборудованы одним или несколькими видеовходами, которые переключаются вручную.
На рисунке приведена схема подключения проводной видеокамеры к отдельному монитору без сигнального входа.
Парковочная камера подключается исключительно по видеовходу к устройствам, не поддерживающим внешнее управление
Типовая схема подключения проводной камеры к встроенному в зеркало заднего вида монитору с сигнальным входом приведена на рисунке ниже.
К сигнальному входу подключают провод, на котором одновременно с включением камеры появляется напряжение 12 В
На камеру подают напряжение 12 В с лампы фонаря заднего хода. К ней же подключают сигнальный провод Р3. Выход камеры соединяют с видеовходом, провод Р3 — с аналогичным проводом (разъёмом) монитора.
По такой же схеме подключаются любые устройства отображения с сигнальным входом: магнитолы, навигаторы, регистраторы.
Беспроводное подключение
В беспроводных ресиверах и трансмиттерах обычно нет сигнального провода. Это не мешает использовать их для передачи изображения на отдельный монитор или другое устройство без сигнального входа.
Беспроводные трансмиттеры и ресиверы позволяют обойтись без прокладки видеокабеля
В случае применения таких комплектов для подключения камеры к магнитоле, навигатору и другим устройствам с сигнальным входом приходится прокладывать дополнительный провод от фонаря заднего хода либо по схеме электрооборудования искать другое доступное место подключения, расположенное ближе к магнитоле.
Один из возможных вариантов управления — подключённый к плюсу питания выключатель, с помощью которого сигнал подаётся принудительно.
Иногда водителю требуется включить парковочную камеру без включения задней передачи. Такой алгоритм реализуют, подавая питание на камеру не через фонарь заднего хода, а напрямую с помощью кнопки или тумблера.
Для принудительного включения на камеру подают питание через тумблер или кнопку
Обычно при этом отказываются от возможности включения камеры одновременно с задним ходом. Но если подключить кнопку и фонарь через развязывающие диоды, обе функции можно использовать параллельно.
Подключение камеры с модулем Wi-Fi
Модуль Wi-Fi позволяет передавать изображение с камеры заднего или переднего вида на любое устройство с операционной системой Android или iOS. При этом в планшет или смартфон понадобится загрузить соответствующее приложение.
Для отображения картинки с камеры Wi-Fi можно использовать любое мобильное устройство
Подключение двух парковочных камер
Иногда водители оборудуют машины сразу двумя камерами: заднего и переднего вида. Для этого есть несколько возможностей:
Виды Китайские магнитолы Андроид 2 din с прошивкой
Тогда будет производить работу автовключение заднего хода.
Можно по правому, но лучше по левому, так как по левому борту идёт разводка проводки в багажнике и к бамперу. И те, и другие имеют как свои особые преимущества, так и недостатки.
Питание антенны подается от автомобильной сети через магнитолу. Размеры в центральной консоли вашего авто.
Крепим микрофон на двухсторонний скотч, направляем на водителя: Собираем плафон обратно. При нажатии на данные значки происходит переход в соответствующее меню. Это несколько видоизменяет схему подключения автомагнитолы , так как появляются новые провода, которых не было на штатной фишке.
Ремонт ПЕЖО
Специалисты рекомендуют устанавливать активный модуль, который обеспечивает стабильный прием радиостанций. Это обусловлено финансовой выгодой. Остается только произвести проверку.
У большинства автомобилей данной марки штатный магнитолы имеют размер 10 на 20 см. Чем отличаются между собой штатные головные устройства? Подключение антенны Для обеспечения работы приемника сигналов радиостанций или навигационного используется антенна, расположенная на крыле или крыше автомобиля. Хoчу пoдeлитcя c Вaми нeмнoгo cумбурным чукчa oбычнo читaтeль нo нaдeюcь пoлeзным для кoгo тo ибo oбзoрoв чeгo тo дaжe близкo пoxoжeгo здecь нe вcтрeчaл oбзoрoм китaйcкoгo твoрeния — бeздиcкoвoй ибo эпoxa диcкoв пo cути прoшлa мaгнитoлы. Такое встречается но, к сожалению очень редко.
Звуком я остался очень доволен. Черный кабель проведите к массе машины с помощью болта.
Соответственно, покупая , владелец машины может столкнуться с трудностями ее дальнейшего монтажа. Чем отличаются между собой штатные головные устройства? Установите глазок, зафиксировав его на клей. Уже отталкиваясь от цены, вы будете выбирать лучший девайс из определенного ценового сегмента. Воспроизводит все дорожки текущего диска в случайном порядке.
Как подключить магнитолу, силовые и акустические кабели, соединение кабеля скрутка
Вывод изображения с камеры на экран магнитолы и навигатора
Если камера не оснащается комплектным монитором, или же есть необходимость подключения к магнитоле, то ее придется демонтировать. Так водитель получит доступ к задним разъемам устройства. Кабели, проведенные в салон автомобиля, нужно подключить в соответствующие разъемы на магнитоле (если их нет, то нужно воспользоваться специальными переходниками). Для подключения беспроводных модулей также нужно воспользоваться переходниками. Один устанавливается на камеру, а другой ставится на магнитолу.
Подсоединение камеры к навигатору практически аналогично подключению к магнитоле. Для «коннектинга» используются тюльпаны.
