Климат контроль в автомобиле, устройство, принцип работы системы климат контроля

Виды климат контроля и их особенности

Классификация климатических систем достаточно большая и осуществляется по нескольким группам признаков:

По количеству контролируемых зона (каждое сиденье, только спереди, спереди и сзади).
По мощности, которая определяется габаритами салона автомобиля.
По удобству управления и количеству органов, с которыми пользователь может взаимодействовать.
По количеству дополнительных опций.

Однозонный климат-контроль обеспечивает поддержание оптимального микроклимата путем направления воздушного потока на ноги, голову, голову и ноги, ветровое стекло и ноги или отдельно ветровое стекло.

Как работает климат контроль в автомобиле зимой

Современный климат-контроль максимально упрощен. Во власти водителя есть только несколько регуляторов и возможность корректировать некоторые параметры для достижения заданной температуры. Но если капнуть вглубь системы и уточнить принцип работы детально, то это сложный комплекс, который состоит из множества подсистем.

Современные климатические установки способны контролировать температуру и влажность в 4-х зонах одновременно, создавая тем самым, оптимальные условия для всех пассажиров и водителя.

Система работает следующим образом:

Водитель устанавливает нужную температуру при помощи рукоятки на панели.
Процессор считывает данные с датчика температуры в салоне и с тех, которые установлены в дверных картах. Также контролируется интенсивность солнечных лучей расположенным на приборной панели датчиком УФ.
Процессор также собирает информацию о состоянии системы, вентилятора и отопителя, если имеется автономный нагреватель. Если в любом из блоков будет обнаружена проблема, то будет сигнализирована авария.

Если все в порядке, блок управления формирует команды на исполнительные устройства: вентиляторы, отопитель, кондиционер и прочие элементы.

Как работает двухзонный климат контроль в автомобиле

Отличия между кондиционером и климат-контролем заключаются в многозонности. Салон разделяется на своего-рода секции, в каждой из который поддерживается заданная температура индивидуально. Таким образом, в области возле водителя можно установить температуру 23 градуса, а на задних сиденьях для детей можно поднять до 25.

Трехзонная система позволяет управлять температурой и у пассажира. Одновременно можно отдельно включить обдув стекол, обогрев руля и сидений. В каждом из обогреваемых элементов имеется собственный датчик температуры. В двухзонной системе имеются отдельные органы управления зонами для водителя и пассажира. Без создания сквозняков со стороны водителя можно поднять температуру до 23 градусов, а со стороны пассажира опустить до 18 градусов.

Как работает система однозонного климат контроля автомобиля

Под понятием однозонный климат-контроль подразумевается возможность управления микроклиматом в одной части салона. Это может быть перед или только водительское место в зависимости от модификации оборудования. Самой сложной и дорогой в обслуживании является 4-зонный климат, потому что в нем имеются дополнительные воздуховоды и компоненты управления потоком воздуха. Они могут быть расположены в стойках или задней части консоли.

Основные принципы работы современной системы климат-контроля

В контексте разговора об автоматической настройке климата в машине стоит выделить дешевые и дорогие варианты климат-контроля. Дешевая конструкция состоит из одного датчика, который обычно располагается на крыше. Это не самый эффективный способ измерить температуру в салоне, да и сопоставление внутренней и внешней температуры будет полезным делом. Пока температура в верхней части салона наберет настроенное значение, в ногах пассажиров будет очень холодно (или жарко, если речь идет о зиме). Такие системы не слишком эффективны, они чаще всего применяются в китайских автомобилях. В дорогом климат-контроле работает целая группа датчиков:

температура в салоне измеряется на двух уровнях — внизу и вверху, также возможны датчики на картах дверей;
обязательно происходит сопоставление с температурой внешней среды, что позволяет оптимизировать работу системы;
на панели стоит датчик прогревания солнечных лучей, который также оптимизирует работу автоматики;
внутри кондиционера находятся датчики давления фреона, дающие информацию о безопасности работы установки;
при агрессивных настройках температуры бортовой компьютер может самостоятельно оптимизировать работу установки;
в некоторых авто также стоят датчики влажности воздуха, и этот параметр можно настроить;
рекуперация воздуха включается во многих современных машинах автоматически при появлении посторонних примесей.

Это значит, что водителю достаточно указать только желаемую температуру, а кондиционер или отопитель с помощью автоматики сам включится в нужный режим работы. Для этого автоматика использует показания всех датчиков, анализирует и сопоставляет данные и отдает команды климатическим модулям. Подобные решения позволяют без труда наладить необходимые режимы в условиях работы кондиционера и отопителя. Также в некоторых авто происходит автоматическая вентиляция воздуха и увлажнение при необходимости. Впрочем, увлажнители включаются в зависимости от выставленной температуры.

Виды и принцип работы климат-контроля

Как известно, появление климат-контроля ознаменовало собой новую эпоху в развитии системы кондиционирования салона автомобиля. С конструктивной точки зрения система заметно усложнилась, но с точки зрения пользователя в лице водителя она упростилась. Теперь для её использования требуется минимальное количество манипуляций.

В своём развитии система климатического управления в салоне машины не остановилась. С каждым новым автомобилем производитель вносит отдельные улучшения и косметические преобразования. Кардинальных перемен в работе или появление новой системы ожидать не стоит.

Сегодня существуют следующие виды климат-контроля:

Однозонная система

Формирует единую зону микроклимата для всего салона автомобиля. Индивидуальные настройки для водителя и пассажиров в отдельности невозможны. Один из первых и самых простых сегодня видов климат-контроля. Проста и понята в эксплуатации.

Двухзонная система

Обеспечивает специальную индивидуальную зону микроклимата для водителя и переднего пассажира в отдельности. Очень удобный вариант организации температурного режима в салоне автомобиля. Сегодня считается устаревшим и используется очень редко.

Трехзонная система

Организация зоны микроклимата включает индивидуальные настройки для водителя, переднего пассажира и пассажиров, сидящих на задних сидениях. Усовершенствованный вид климатической установки обеспечивающий собственный температурный режим для трёх зон.

Четырёхзонная система

Самый продвинутый и современный вид климат-контроля. Установка даёт возможность создания собственной индивидуальной климатической зоны для водителя, переднего пассажира и двух пассажиров задних сидений. Организация кондиционирования и поддержания индивидуальной температуры осуществляется за счёт специальной сложной электронной системы.

Непосредственно принцип работы системы климат-контроля прост если не вдаваться в технические подробности.

Вся установка состоит из 3 основных элементов:

Блок управления

Обеспечивает сбор информации с внутренних и наружных датчиков, работающих в режиме реального времени. Он её систематизирует, обрабатывает и отдаёт команды системе кондиционирования, заслонкам и электродвигателям. Блок управления меняет отдельные параметры системы в зависимости от условий окружающей среды и пользовательских настроек.

Датчики

Располагаются внутри и снаружи автомобиля. Постоянно отслеживают показатели температуры, влажности и прочие важные параметры. Полученную информацию в режиме реального времени передают на блок управления для дальнейшего анализа.

Исполнительные устройства

Заслонки, электрические двигатели и прочие элементы системы подачи и распределения потоков воздуха. Регулируют направление и интенсивность потока воздуха и прочие параметры, отвечающие за обеспечение комфортных условий для водителя и пассажиров.

За последние годы количество автомобилей с климат-контролем заметно увеличилось, но все равно доминирующее положение среди подержанных машин занимают транспортные средства, оснащённые кондиционером. Это убедительно показывает следующая диаграмма.

На ней 50% водителей используют автомобили с кондиционером, 16,67% водителей ездят на машинах без любых систем кондиционирования воздуха и только на 33,33% машин установлена система климат-контроль. Только третья часть машин на дорогах обладает устройством автоматического поддержания климата внутри салона.

Во многом такая ситуация обусловлена тем, что зачастую средний возраст машин приближается к 10 годам. В массе своей автомобили этого года выпуска оснащались кондиционерами.

Климат-контроль не работает

Встроенная самодиагностика системы позволяет провести тестирование автомобиля, и выявить причину неисправностей. Самодиагностику и небольшой ремонт, владелец может провести самостоятельно, если у него есть нужные навыки. Но, если самодиагностика не предусмотрена комплектацией, лучше обратиться в автосервис.

Алгоритм проведения самодиагностики индивидуален для каждого автомобиля. В инструкции по эксплуатации можно посмотреть, как проводится процедура. Рассмотрим, какие виды ремонта автовладелец может произвести самостоятельно:

При неработающем компрессоре, проверяется предохранитель. Он расположен в монтажном блоке под капотом авто. Часто перегорает вставка плавкая, которую нужно заменить. При ее повторном сгорании, нужно искать причину в электрической цепи.
В вентиляторе могут окислиться контакты проводки. Их достаточно зачистить и промазать токопроводящей пастой.
Могут износиться щетки двигателя, которые заменяются новыми.
При обнаружении трещин на радиаторе кондиционера, его необходимо заменить, или отремонтировать на СТО.
Часто причиной неисправности блока климат-контроля, становится отслаивание дорожек пайки. Припайка всех разъемов, контактов экрана, ножек микросхемы устраняет эту проблему.
Ремонт двигателя, привода заслонок – дело очень трудоемкое. В автомобиле установлено не меньше четырех заслонок, и существует более сотни их положений. Поэтому, лучше провести полную компьютерную диагностику системы, чтобы найти неисправный узел.

Следует помнить, что неквалифицированный ремонт может повлечь зо собой еще большие повреждения и денежные затраты.

Что делать, когда не работает климат-контроль?

При проявлении признаков неисправности рекомендуется провести тестирование устройства при помощи алгоритмов встроенной самодиагностики. Если владелец не знает, как провести процедуру или она не предусмотрена конструкцией, то эксплуатация климата запрещается. Требуется обратиться в сервис для проведения обслуживания и ремонта.

Самостоятельная диагностика системы

Ряд автомобилей оснащается встроенной самодиагностикой системы. Примером может служить климат автомобиля Kia Soul, который тестируется удержанием кнопки Off и частыми нажатиями на клавишу Mode. На экране включится двузначное число, указывающее на исправность системы или наличие ошибок.

Результат диагностики — ошибки не найдены

На других автомобилях используется свой алгоритм запуска самодиагностики климатической системы. Информацию об особенностях проведения процедуры можно найти в инструкциях по эксплуатации.

Возможна проверка климата сканером ошибок. Подобную процедуру проводят в специализированном сервисе, поскольку в личном владении сканирующие приборы почти не встречаются.

Ремонт климат-контроля своими руками

Владелец может самостоятельно ремонтировать климат-контроль, основываясь на результатах самодиагностики или проверки тестовым компьютером. Для замены узлов необходимо разбираться в конструкции автомобиля и иметь необходимые навыки и инструмент. Неквалифицированное вмешательство приведет к еще большим повреждениям и дорогостоящему ремонту.

Выполнение ремонта:

При внезапной остановке компрессора рекомендуется проверить предохранитель, расположенный в подкапотном монтажном блоке. Плавкая вставка заменяется на деталь аналогичного номинала. Если происходит повторное сгорание, то следует искать неисправность в электрических цепях. Запрещается установка более мощных предохранителей или «жучков», поскольку это может привести к возгоранию.
Окисление контактов проводки вентилятора или износ щеток двигателя. Вентилятор климатических установок снимается без особых сложностей. Контакты очищаются и промазываются специальной токопроводящей пастой. Щетки заменяются на новые, подходящие по размеру.
Неисправности блока управления можно попробовать исправить пропаиванием дорожек на печатных платах, которые часто отслаиваются от перепадов температуры. Встречаются растрескивания мест припаивания регуляторов. Повреждения можно обнаружить при внимательном осмотре через увеличительное стекло.
Немного сложнее ремонт двигателей приводов заслонок, которые расположены в глубине приборной панели. Для доступа к ним потребуется снятие ряда элементов — бардачка, боковых крышек и т. д. Снятый моторедуктор разбирается, поврежденные детали заменяются аналогичными. Если таких узлов найти не удалось — то редуктор меняется на новый.

Ремонт компрессора или вентилятора рекомендуется проводить в специализированных сервисах, которые заправят систему климат-контроля и полноценно протестируют работу всех узлов.

Профилактика неисправностей системы

Регулярное профилактическое обслуживание резко снижает риск поломки климатической установки:

Нужно контролировать давление хладагента и при необходимости заправлять его до нормы. Рекомендуется проводить проверку в начале летнего сезона.
При повреждении уплотнительных колец или радиатора используется специальная добавка в хладагент. Средство просачивается через неплотности и обнаруживается при освещении деталей ультрафиолетовой лампой.
Заменять салонный фильтр минимум один раз в год. Желательно производить смену каждые полгода.
Периодически промывать систему специальным дезинфицирующим веществом на основе хлоргексидина. Процедура избавит от неприятного запаха, возникающего при работе климат-контроля.

Как работает

С учетом сказанного возникает вопрос, как работает климат контроль в автомобиле. Для понимания этого момента необходимо знать, какие составляющие входят в систему:

Блок управления (электроника). Это главный компонент устройства, в состав которого входит контроллер с ПО и система ввода данных. Информацию в блоки вводят цифровым способом, к примеру, с помощью пульта. На базе полученной сведений блок руководит другими устройствами — вентилятором, заслонками и т. д.
Датчики

Рассматривая, как устроен климат контроль в автомобиле, нельзя проигнорировать важность контролирующих органов. В функции датчиков входит сбор и передача информации о температуре в салоне / на улице, уровня загрязнения воздуха, яркости солнечных лучей и т

д.
Исполнительные элементы. В вопросе, как работает климат контроль в автомобиле летом / зимой, ключевую функцию берут на себя исполнительные элементы. В эту группу входит сам кондиционер, печка, заслонки, трубы, привода, вентиляторы, воздуховоды, дефлекторы и т. д. Именно эти устройства обеспечивают работоспособность всех узлов.

Несмотря на сложность системы, принцип работы климат контроля в автомобиле достаточно прост. Датчики определяют температуру за бортом транспортного средства. Вентилятор забирает воздух с улицы и подает его в салон. Далее поток охлаждается и нагревается, а на выходе происходит смешивание и подача внутрь машины с учетом установленного режима.

Принцип работы климат контроля в автомобиле летом подразумевает выдачу холодного воздуха, а зимой, наоборот, теплого. Все зависит от установок, которые делает пользователь с помощью имеющихся регуляторов. Подробнее на этом вопросе мы остановимся ниже.

Как работает климат-контроль?

Данную систему нельзя назвать отдельным оборудованием, устанавливаемым в автомобиль. Это совокупность электронных и механических устройств, которые поддерживают микроклимат в автомобиле без необходимости в постоянном контроле со стороны человека. Она состоит из двух узлов:

Механическая часть. В нее входят заслонки воздуховодов, вентилятор системы отопления и кондиционер. Все эти узлы объединены в единую систему, благодаря чему отдельные элементы работают синхронно в зависимости от заданных настроек.
Электронная часть. Она оснащена температурными датчиками, которые мониторят климат в салоне. На основании этих параметров блок управления либо включает охлаждение, либо активирует обогрев.

Климат контроль можно использовать в любое время года. Система работает по следующему принципу.

На модуле управления выставляется необходимый уровень температуры (на экране выбирается соответствующий показатель).
Датчики, размещенные по салону, замеряют температуру воздуха.
Если показатели сенсоров и настройки системы не совпадают, включается (или выключается) кондиционер.
Пока кондиционер включен, вентилятор приточного воздуха подает свежий поток по вентиляционным шахтам.
При помощи дефлекторов, расположенных на конце воздуховодов, поток прохладного воздуха можно направить не на человека, а в сторону.
В случае понижения температуры электроника активирует привод заслонки отопителя, и она открывается. Кондиционер выключен.
Теперь поток идет через радиатор системы отопления (о его устройстве и предназначении можно прочитать в другой статье). Благодаря высокой температуре теплообменника поток быстро нагревается, и в салоне начинает работать обогрев.

Преимущества такой системы в том, что водителю не нужно постоянно отвлекаться от управления автомобилем на регулировки климатического оборудования. Электроника сама выполняет замеры, и в зависимости от первоначальной настройки включает или выключает необходимую систему (обогрев/охлаждение).

Следующее видео посвящено работе климатической установки в режиме «Auto»:

Как работает климат-контроль в режиме AUTO

Смотрите это видео на YouTube

Климат контроль выполняет одновременно несколько функций

К функциям климат-контроля относятся:

Поддержание оптимальной температуры в салоне автомобиля;
Автоматическая адаптация под изменения в температурном режиме салона;
Изменение уровня влажности в салоне авто;
Очищение воздуха в салоне автомобиля за счет циркуляции воздуха через салонный фильтр;
Если воздух снаружи машины загрязнен (например, транспорт едет за дымящейся машиной), то климат-контроль может использовать рециркуляцию воздуха в салоне, но в этом случае необходимо закрыть заслонку;
В некоторых модификациях имеется возможность поддержание микроклимата в отдельных зонах салона авто.

Режим рециркуляции

При включении климатической системы по умолчанию запускается её функционирование в автоматическом режиме, предполагающем распределение потока воздуха таким образом, чтобы обеспечить поддержание температуры на заданном уровне, раздельно для левой и правой стороны салона. Если во время движения автомобиля были установлены параметры работы климатической системы, отличные от первоначальных, вернуться к ним можно, нажав кнопку «AUTO» (загорится жёлтый светодиод, встроенный в клавишу).

Изменение этого показателя производится, если по каким-либо причинам данная температура не устраивает водителя или пассажиров. При этом следует учесть, что климат-контроль позволяет устанавливать температуру в пределах 16 – 29,5 градусов по Цельсию (61 – 86 градус по Фаренгейту), причём эти значения являются условными – в зависимости от внешних факторов они могут незначительно смещаться в ту или иную сторону.

Этому способствует установка датчика солнечного излучения. Отключение автоматического режима происходит при нажатии любой из регулирующих кнопок, включая кнопу «ECON». Но это не означает, что климат-контроль перестаёт поддерживать заданные параметры работы – просто считается, что установлены новые значения, которые сохранятся при выключении зажигания после остановки автомобиля.

Основное назначение данного режима – недопущение проникновения в салон плохо пахнущего или сильно загрязнённого наружного воздуха. Активируется режим нажатием кнопки 13. О том, что режим включён, сигнализирует встроенная в клавишу жёлтая лампочка. Обычно этот режим включают, когда автомобиль стоит в пробке (для предотвращения попадания в салон выхлопных газов) или при движении по грунтовой дороге (с целью защиты от проникновения в салон пыли). Полезным будет режим рециркуляции при прохладной погоде, поскольку в данном случае не будет задействоваться холодный наружный воздух.

При очень высокой наружной температуре и невысокой скорости движения авто режим рециркуляции также будет полезен, поскольку в данном случае вместо горячего забортного воздуха будет циркулировать охлаждённый салонный. Отметим, что при длительной работе режима рециркуляции влажность воздуха повышается, особенно если в машине находится несколько человек, что приведёт к запотеванию окон.

Ещё одно новшество. При нажатии кнопки 14 режим рециркуляции включается/выключается автоматически, для чего система использует показания сенсора качества воздуха. О его активации свидетельствует жёлтая лампочка, встроенная в клавишу. Задействование этого режима приводит к включению рециркуляции в следующих случаях:

если сенсор выявляет наличие в поступающем извне воздухе повышенную концентрацию вредных веществ. При снижении уровня вредных веществ до нормативных показателей рециркуляция будет выключена;
если включён режим обдува лобового стекла. В данном случае рециркуляция будет действовать 20 секунд, после чего выключится.

Отметим, что датчик качества воздуха способен анализировать воздух только на наличие определённых вредных веществ, на запахи он не реагирует. В последнем случае нужно задействовать кнопку 13 для ручного включения режима.

Можно ли установить климатическую систему дополнительно?

Климатическую установку можно смонтировать при двух условиях:

автомобиль оборудован кондиционером;
конструкция автомобиля позволяет устанавливать климат-контроль.

Для внесения изменений в конструкцию потребуется установить блок климатической установки с электронным управлением, а также изменить проводку и смонтировать пульт управления. Ниже рассмотрен пример самостоятельной установки климата на автомобиль Поло Седан.

Ряд автомобилей, например, Hyundai i30 первого поколения можно оснастить климат-контролем путем замены блока управления, термодатчиков, сопротивления вентилятора и установки датчика солнечного излучения вместе с доработанным жгутом проводки.

Что понадобится

Набор компонентов для замены:

Отопитель, оснащенный электрическими приводами заслонок и датчиками. На автомобили Поло Седан походит деталь аналогичного назначения от Шкода Рапид. Разница будет в некоторых штекерах проводки и в шланге системы охлаждения перчаточного ящика.
Жгут проводки отопителя. Замена узла обязательна, поскольку провода используются для коммутации отопителя с блоком управления.
Непосредственно блок управления и декоративная рамка для него.
Проводка для коммутации блока управления с бортовой цифровой шиной и датчиками.
Охлаждающая жидкость.
Клапан подачи холодного воздуха в перчаточный ящик.
Поскольку замена отопителя связана с демонтажем трубок, то потребуется заправка кондиционера хладагентом.

Алгоритм действий

Последовательность шагов по замене:

Слить антифриз и хладагент.
Отсоединить магистрали от штатного отопителя.
Снять панель приборов в сборе с отопителем.
Вынуть старый отопитель и установить на его место новый.
Установить на штатное место датчик активности солнечного излучения.
Соединить новый отопитель со штатными проводами при помощи доработанной косы.
Установить панель приборов на место.
Перепрограммировать блок электрики на использование климат-контроля. Если эту операцию пропустить, то система будет работать некорректно.
Заправить системы охлаждения и климат-контроля.

Фотогалерея

На фотографиях представлены шаги по установке климат-контроля на автомобиль Поло Седан.

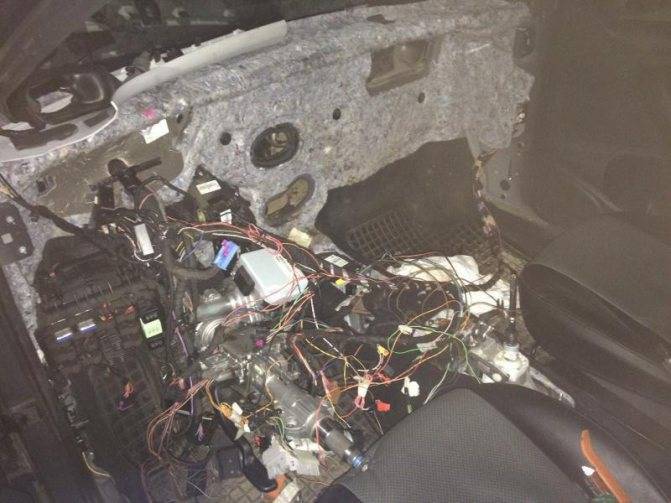

Салон с демонтированной панелью приборов

Новый отопитель

Коса проводки

Устройство прописано в блок электроники

Программирование климат-контроля

Собранная панель приборов с блоком управления климатом

Особенности использования

Стандартная климатическая система управляется посредством следующих кнопок:

Auto – запуск климат-контроля;
А/С – принудительное включение кондиционера;
кнопки либо рукоятки установки желаемой температуры;
регулятор производительности вентилятора;
клавиши или рукоятки распределения воздушных потоков – на стекло, в лицо либо ноги;
переключение забора воздуха снаружи или внутри машины (рециркуляция).

Пользоваться климат контролем несложно, но следует знать некоторые особенности. Например, при включенной системе (после нажатия кнопки Auto) зимой кондиционер не запустится. Сначала нужно отключить автоматическое поддержание температуры, а потом нажимать клавишу «А/С».

Регулирование температуры производится после нажатия кнопки Auto. Причем разница в настройке температур двух– и многозонной системы априори не может быть большой, поскольку кресла расположены рядом. Электроникой предусмотрена максимальная разность 4 °С. Если передний пассажир попытается добавить температуру сверх указанного предела (например, на 5 °С больше, чем выставил шофер), то и настройка с водительской стороны начнет увеличиваться, но разница сохранится неизменной.

Эффективность работы климатической установки зависит от количества и расположения температурных датчиков. Лучшая комбинация – 2 измерителя в каждой зоне, находящиеся сверху и снизу. В бюджетных системах, где установлен 1 потолочный датчик, вентилятор может подавать более прохладный воздух, поскольку контроллер «видит», что заданная температура уже достигнута.

Чтобы правильно пользоваться системой климат-контроля, соблюдайте простые рекомендации:

Не задавайте слишком низкую температуру воздуха (меньше 20 °С) летом. Достаточно выйти из автомобиля на 3–5 минут и вернуться в прохладный салон, чтобы не простудиться.
Зимой на непрогретой машине направляйте обдув на лобовое и боковое стекло. Когда мотор и охлаждающая жидкость подогреется, можно поворачивать дефлектор в свою сторону.
Не включайте надолго режим полной рециркуляции – воздух насыщается углекислым газом.
Летом в пробках двигатель сильно нагревается, чему способствует нагрузка от работающего кондиционера. Периодически отключайте охладитель либо задайте максимальную температуру 24–25 °С.

Восприятие человеком температуры строго индивидуально, и не всегда комфортные значения для одного пассажира пригодны для другого.

Автопроизводители учли это обстоятельство и предлагают двухзонные системы климат-контроля. В таком случае водитель может выставить для себя одну температуру, а пассажир другую.

В недорогих установках разница в параметрах составляет 4 — 6 °C, а в более совершенных системах она может быть увеличена.

Двухзонный климат-контроль обладает целым рядом достоинств и особенностей, которые зависят от его технических характеристик:

Водитель и пассажиры получают возможность по отдельности установить для себя наиболее приемлемый микроклимат.

Система отрабатывает предусмотренный программой алгоритм с более высокой точностью.

Практически исключается запотевание окон в таких автомобилях вследствие воздействия внутренних и наружных факторов.

Такая установка делает поездку приятной и при этом существенно повышается уровень ее безопасности

При выборе автомобиля с двухзонным климат-контролем следует обратить внимание на количество и размещение датчиков

От этого будут зависеть возможности установки по поддержанию температурно-влажностного режима, ведь распределение слоев холодного и теплого воздуха в салоне меняется по высоте и часто довольно значительно.

Правила пользования

Как пользоваться климат установкой?

Есть несколько моментов, касающихся использования и обслуживания, которые нужно учитывать, чтобы не допустить поломки КК:

Для выставления необходимой температуры нужно воспользоваться регулятором на центральной консоли, после определения диапазона управляющий модуль все сделает сам.
Если включен режим рециркуляции, то это позволит обеспечить наиболее эффективную работу КК. В данном случае климатическая установка будет функционировать в ждущем режиме, при этом не тратя зря энергию. Но в этом случае многое зависит от собственных предпочтений.
Перед активацией КК, особенно в жаркое время года, всегда проветривайте салон. Благодаря проветриванию вы сможете достичь наиболее оптимального выравнивания уровня температуры в салоне автомобиля и за бортом.
Поскольку в основе работы любой КК лежит кондиционер, это устройство необходимо периодически заправлять. Заправка осуществляется в соответствии с техническим регламентом, но обычно наши соотечественники выполняют эту задачу перед началом летнего сезона. Перед тем, как заправить кондер, нужно убедиться в том, что в нем нет утечек.
Не менее важным моментом в плане обслуживания является очистка КК. Эта необходимость, как правило, возникает в случае появления в салоне неприятного запаха сырости. Принцип очистки заключается в вводе зонда пенного или другого типа очистителя через центральный воздуховод с дальнейшей закачкой пены в него. Закачав пену, нужно подождать около 15 минут, после чего завести двигатель и активировать КК на максимум. В принципе, на этом процедуру очистки можно завершить (автор видео — канал Утро России).

Отклонения от режима AUTO

В большинстве случаев параметры, установленные в автоматическом режиме по умолчанию, являются оптимальными для водителя и всех находящихся в транспортном средстве пассажиров, независимо от времени года. Но в некоторых случаях может потребоваться корректировка стандартных значений режимов работы климатической системы, для чего и предназначены клавиши управления устройством. Внося подобные изменения, следует помнить, что они будут действовать и далее, то есть при каждом включении Климатроника он начинает работать в режиме AUTO с новыми пользовательскими установками.

Нажатие кнопок 11/12 позволяет регулировать скорость вращения вентилятора, то есть мощность потока воздуха, проникающего в салон. Визуально отследить текущую скорость работы вентилятора можно на дисплее с помощью пиктограммы 2.

Нажатие клавиши 1 позволяет добиться следующих результатов:

отключить режимы рециркуляции и ECON;
поддерживать в сухом состоянии лобовое и все четыре боковых стекла, препятствуя их запотеванию;
увеличить эффективность избавления переднего стекла от наледи и запотевания (если, к примеру, в автомобиль сели новые пассажиры с мокрой или влажной одеждой).

Кнопка 10 отвечает за включение режима рециркуляции, который будет отображаться на дисплее загоранием пиктограммы 5. Для отключения режима рециркуляции достаточно нажать кнопку 1. Данный режим будет полезным, если движение автомобиля происходит по пыльной грунтовой дороге, или если на определённом участке движения снаружи имеются неприятные запахи (задымлённость, запах гари). Кроме того, использование режима рециркуляции поможет быстрее и эффективнее остудить (нагреть) воздух, поскольку в данном режиме он циркулирует по замкнутому контуру, быстрее нагреваясь или остужаясь.

Применение режима рециркуляции накладывает определённые ограничения на водителя и пассажиров – в частности, курить в этом случае крайне не рекомендуется, поскольку табачный запах осядет в испарителе Климатроника, и на протяжении достаточно длительного времени будет проникать в салон. Избавиться от него будет крайне сложно – во многих случаях бывает проще установить новый испаритель. Кнопки 13/14 позволяют изменять направление обдува. Допускается использование кнопок 1/13/14 одновременно и в разных комбинациях.

Кнопка 17 ответственна за отключение кондиционера. При работе в данном режиме климат–контроль осуществляет только подогрев воздуха, без его охлаждения. Это позволяет быстрее достигнуть заданного температурного показателя и по возможности поддерживать его без задействования кондиционера, то есть, экономя топливо. Кнопка 1 отключает режим ECON. Отметим, что при работе в экономном режиме температура внутри транспортного средства будет равной или выше забортной температуры.

Изменять температуру внутри салона можно с помощью кнопок 15/16. Имеется возможность включения одновременно режимов рециркуляции и экономного – для этого сначала нужно нажать кнопку 10, а затем нажатием клавиши 17 включить режим ECON. Принудительно выключить климат-контроль можно клавишей 11, которую нужно нажать и удерживать до тех пор, пока на дисплее в правом углу (там, где горит FUTO), не появится слово OFF. Производитель рекомендует выключать Климатроник в исключительных случаях (если, к примеру, обнаружены сбои в работе системы).

Отметим, что управление климат-контролем автомобиля Фольксваген Поло (как и других моделей с Климатроником) имеет следующую особенность: любые изменения режима работы климатической системы можно отменить, нажав кнопку 9. Но если вы что-либо поменяли, а затем выключили зажигание, вернуться к прежним параметрам уже не удастся – их придётся устанавливать вручную, а чтобы они запомнились – не менять их до остановки автомобиля и выключения зажигания. Многие автовладельцы на первых порах забывают об этой особенности.

Подведение итогов

Используя всю представленную выше информацию, даже начинающий автомобилист может легко определиться, как правильно пользоваться климат контролем в автомобиле. Данная система может создавать комфорт внутри салона в процессе эксплуатации автомобиля.

Полезно знать: Можно ли мыть двигатель автомобиля на автомойке?

Но для эффективной работы следует знать, как правильно пользоваться климат контролем в автомобиле летом. Кроме этого нужно ориентироваться в особенностях эксплуатации данной системы в зимний период. Поэтому необходимо четко знать, как пользоваться климат контролем в автомобиле зимой.

Устройство, принцип работы климат контроля в автомобиле
