Запуск двигателя с кнопки: схема и особенности самостоятельной установки

Основные плюсы использования реле в цепи питания стартера:

— Такая система более надежна, так как реле рассчитано на большие токи и живет намного дольше. — Реле можно всегда заменить — Контактная группа за ключом зажигания работает очень долго, так как включает лишь реле которое берет основную нагрузку на себя.

Не зависимо от того включает ваш стартер реле или напрямую контактная группа, все операции по подключению стартера все равно выполняются поворотом ключа.

Для начала нужно определить какие контакты отвечают за старт и подвести их кнопке старта.

Для этого вам необходимо разобрать пластиковую защиту под рулем вашего автомобиля. Очень часто сзади к контактной группе скважины ключа подключен разъем со всеми необходимыми проводам. С двух сторон на этом разъеме должны быть фиксирующие лапки. Вам необходимо на них нажать и вытянуть разъем.

Далее можно пойти простым путем. Можно просто установить кнопку и подвести к ней эти два провода, разместив кнопку в удобном для вас месте. Кнопка должна быть без фиксации, тоесть при нажатии замыкать контакты, а сразу после того как вы ее отпустите размыкать.

Не забывайте что кнопкой вы будете оперировать так же как и ключем. Нажимаем на кнопку, ждем пока раскрутится стартер и как только двигатель завелся отпускаем кнопку.

Но не забывайте что через кнопку будут проходить очень большие токи и скорее всего такая кнопка сгорит.

В случае если у вас более новый автомобиль и стартер в нем подключается с помощью реле, вам необходимо будет среди множества проводов найти именно те которые отвечают за контроль реле.

Далее к каждому из оставшихся проводов коснуться одним щупом тестера и другим щупом к корпусу в режиме измерения напряжения.

Нам нужно найти провод на котором появляется 12 Вольт именно в момент поворота ключа, тоесть когда начинает крутится ваш стартер.

Если вы нашли этот контакт, нужно проверить как работает система.

— Найдите какой то контакт на котором относительно массы всегда есть 12 Вольт.

— Поверните ключ зажигания в режим зажигания (стартер должен быть выключен)

— Проверьте еще раз тот провод который вы нашли:

* проверьте что бы он не звонился с массой, не был закорочен с корпусом,

* проверьте что бы на нем появилось напряжение при повороте ключа в режим включения стартера

— Теперь попробуйте отдельно взятым проводом соединить провод который вы нашли пунктом выше соединить с проводом на котором всегда есть 12 Вольт.

Если после соединения ваш стартер прокрутился, значит вы нашли провода которые соединяются при повороте ключа, что бы прокрутился стартер.

На этом ваша работа закончена. Вам необходимо лишь вывести эти провода в удобное для вас места на приборной панели и подключить к ним кнопку.

Если ваша машина старого образца, вам лучше всего установить отдельное реле для включения стартера и замыкать лишь контакты реле, а оно в свою очередь будет соединять контакты стертера.

Посмотреть какие контакты за что отвечают вы можете на корпусе реле, либо вы можете его открыть и посмотреть как оно устроено.

Именно поэтому вы можете использовать уже подведенный к реле плюсовой контакт с 12 Вольтами. Его можно соединить с контактом катушки. Соответственно второй контакт замыкать на массу через кнопку.

Именно эти два провода — минус (масса) — второй контакт катушки необходимо вывести в удобном для вас месте и подключить к ним кнопку.

Оставшиеся контакты реле для основной магистрали необходимо соединить с проводами на контактной группе которые подключают стартер.

Не забывайте про большую мощность при подключении этих проводов. Провода должны быть очень толстыми и подключения очень надежными.

Провода можно напрямую припаять к контактам реле, но скорее всего это будет ошибкой, так как потом будет достаточно сложно его заменить. В нашем случае при разогреве контактов паяльником они расплавили пластиковый корпус реле и сместились замкнув контакты внутри реле.

Лучше всего найти выносной разъем для таких реле, который продается отдельно. К сожалению он не радует ни своей надежностью ни качеством исполнения.

Советы и рекомендации

Кнопка запуска двигателя работает так, что водитель нажимает на нее и удерживает необходимое для пуска время. За этот отрезок времени стартер вращает коленвал, в результате происходит запуск ДВС. Затем конпку можно отпустить.

Отметим, что при выборе кнопки запуска двигателя «старт-стоп» следует учесть ряд определенных нюансов. Одним из таких моментов является вопрос фиксации данной кнопки. Оптимальным вариантом является такой, когда после нажатия контакты замкнуты, а после отпускания размыкаются. Если же кнопка будет иметь фиксацию, тогда после запуска двигателя для размыкания контактов потребуется быстро нажимать на нее еще раз.

Что касается самой кнопки, в свободной продаже представлены много доступных решений, которые отличаются по качеству исполнения, цене и другим характеристикам. Данные кнопки могут иметь подсветку, изготавливаются из пластика или металла.

По указанным причинам при выборе стоит учесть:

  • на кнопку будет подаваться сильный ток;
  • решение будет постоянно использоваться;

С учетом таких особенностей эксплуатации лучше выбирать кнопку запуска мотора с качественным наружным покрытием (например, хромирование). Такое изделие будет иметь стойкость к истиранию для сохранения приемлемого внешнего вида

Также нужно понимать, что дешевые предложения могут перегореть спустя всего несколько нажатий, так что данному аспекту следует уделить повышенное внимание

  • Стартер не реагирует на поворот ключа зажигания

    Почему стартер может не работать после поврота ключа в замке зажигания. Основные причины неисправностей стартера: бендикс, тяговое реле, щетки, обмотка. Читать далее

  • Модуль дистанционного запуска двигателя

    Блок дистанционного автозапуска двигателя: основные функции. Безопасность использования модуля автозапуска ДВС, взаимодействие с автосигнализацией и иммо. Читать далее

  • Сигнализация блокирует запуск двигателя: что делать?

    Как снять блокировку запуска двигателя. Проверка случайной активации иммобилайзера и способы отключения. Диагностика возможных неисправностей сигнализации. Читать далее

  • Бензонасос не качает при включении зажигания

    Как определить, почему бензонасос не качает или плохо работает. Давление в топливной рампе, диагоностика насоса. Проводка, реле, предохранители бензонасоса. Читать далее

  • Не включаются передачи на заведенном двигателе

    Причины затрудненного включения передач на заведенном моторе. Трансмиссионное масло и уровень в КПП, износ синхронизаторов и шестерен коробки, сцепление. Читать далее

  • Гидроник не запускается: причины и решение проблемы

    Проблемы с отопителем Гидроник: подогреватель не запускается, после начала работы устройство выключается, дымит, шумит, перезапускается и т.п. Диагностика. Читать далее

Электронный замок зажигания

Установка: зависит от комплектации и автомобиля. Электронный замок зажигания (ЭЗЗ) — полноценная замена механического стандартного замка зажигания 12-вольтового автомобиля.

Электронный замок зажигания поставляется в следующих комплектациях:

  • EZZ Lite – поставляется без кнопки «Engine Start Stop». Если уже есть кнопка, или планируется производить запуск двигателя штатной или скрытой кнопкой — самый подходящий вариант комплектации. Имеется возможность произвести блокировку от несанкционированного запуска двигателя, подключив модуль замка к имеющейся автосигнализации, либо посредством секретного тумблера.
  • EZZ Base – двигатель запускается нажатием входящей в комплект кнопки. Имеется возможность произвести блокировку от несанкционированного запуска двигателя, подключив модуль замка к уже имеющейся автосигнализации, либо посредством установки секретного тумблера. Может впоследствии доукомплектовываться считывателем электронных ключей.
  • EZZ Dallas – авторизация владельца производится с помощью электронного ключа-таблетки, бконтактным способом. Для авторизации необходимо приложить таблетку к считывателю. Постановка в охрану происходит автоматически, через 3 сек. после выключения режима АСС.

Стоимость оборудования:

  • Модуль запуска двигателя AVM-ECO (блок+кнопка) =2900 руб. Россия
  • Модуль запуска двигателя AVM-3+ =3300 руб. Россия
  • Модуль запуска двигателя AVM-3 =2900 руб. Россия
  • Модуль запуска двигателя AVM-PROF =5900 руб. Россия
  • кнопки start—stop — =1500 руб.

Система запуска двигателя с кнопки, варианты ее реализации

Здесь сразу надо отметить, что вариантов подключения кнопки достаточно много. Вызвано это тем, что подобная система может быть построена с учетом самых различных исходных условий. Как пример ниже рассматриваются некоторые варианты того, каким образом выполняется установка подобного элемента, возможные алгоритмы работы Start-Stop Engine и используемые при этом комплектующие. На каком из них остановить свой выбор — решать вам. Если уровень знания электроники и схем достаточно велик, можно на основе любого из вариантов сделать свой, нужно лишь понять принцип.

Как может использоваться ключ зажигания:

  1. ключ вставляется в замок, устанавливается в положение I, а затем, после нажатия кнопки, заводится мотор (ключ позволяет снять блокировку руля, имеющуюся на многих машинах семейства ВАЗ);
  2. ключ не используется вообще, сел в машину – нажал Start-Stop Engine, и заработал мотор.
  3. Какие кнопки могут применяться, их установка, схема включения:
  4. без фиксации, в этом случае ее надо нажать и держать, пока мотор не запустится;
  5. с фиксацией, нажал и отпустил, начало устойчивой работы мотора определит электроника и отключит стартер.

  • ее запуск выполняется отдельно от пуска двигателя (при нажатии на Start-Stop Engine – включилось зажигание, затем нажал ещё тормоз или сцепление – завелся мотор);
  • зажигание начинает работать одновременно с запуском мотора;
  • выполняются различные блокировки Start-Stop Engine и зажигания в том числе (схема блокировки может предусматривать использование сигнала с охранной сигнализации, датчика открытых дверей, включения габаритов и т.д.).

Это только некоторые из возможных вариантов и алгоритмов, позволяющие завести мотор без ключа в замке автомобиля.

Recommendations

Comments 9

Такая проблема, при автозапуске, садишься в машину и иммобилайзер срабатывает через раз, и чтоб сработал чип нужно прям в кольцо засунуть. Можно ли его вообще убрать из системы?

Подскажите пожалуйста как ведет себя штатный иммобилайзер и автозапуск двигателя после установки данной системы?

Изменений в работе иммобилайзер невыявлено, так как данная кнопка подключаеться в стандартный разъем обычного замка зажигания, и лишь выполняет его фунцию. Что на счет автозапуска то это нужно смотреть схему подключения. Но так как большенство сигналок подключаеться до зомка, то авто запуск не увидид данную кнопку. Кнопка просто эмитирует работу ключа, в замке зажигания. Но есть ряд минусов машина с толкача не заводиться)) и при сильно разряженом акамуляторе блок кнопки берет на сеюбя заряд и машину не зависти без прикуривания.

Иммо то себя скорее всего так же ведет как и был. Другой вопрос как это удобно использовать, чтобы и рфид и иммо было. Если у рфид есть таймаут 15 сек чтобы завести машину, то транспондер иммо в момент запуска должен быть у антенны? Тогда как-то уже не спортивно получается, с элементами колхоза )) Типа держать пульт у антенны в момент запуска двс.

Приветствую, у меня после установки перестал работать БСК, это как то с замком связано?

конечно бск связан с замком=) он получает питание после поворота ключа =) Оранжевый провод.

Приветствую, у меня после установки перестал работать БСК, это как то с замком связано?

Многие современные автомобили оснащаются системой под названием Start-Stop. Она позволяет запускать двигатель с помощью кнопки, а не ключа зажигания. Кроме штатных устройств, в продаже встречаются универсальные решения, которые позволяют установить такой механизм практически на любой автомобиль. Сегодня мы расскажем вам о том, как работает кнопка бесключевого запуска двигателя, какими преимуществами и недостатками она обладает, а также как её правильно подключить и установить на автомобиль своими руками.

Как самому установить кнопку вместо замка зажигания с алиэкспресс

Если же вы всё-таки задались целью оснастить своего железного коня подобным устройством, пришло время познакомиться с особенностями его монтажа. На данный момент существует несколько способов установки кнопки «старт-стоп». Рассмотрим наиболее распространенный и достаточно простой метод.

Для воплощения данной идеи в жизнь нам потребуется минимальный набор комплектующих элементов с алиэкспресс, куда входит:

  • четырехконтактные реле;
  • соединительные провода;
  • диод;
  • собственно кнопка «старт-стоп».

Как только все составные части найдены, самое время заняться непосредственно монтажом системы

На данном этапе важно придерживаться определенной последовательности действии. Такой подход избавит вас от всевозможных нежелательных сюрпризов, которые в дальнейшем могут вылиться в серьезные проблемы. Алгоритм монтажа предполагает следующие действия:

Алгоритм монтажа предполагает следующие действия:

  • плюсовой вывод АКБ следует подключить к плюсовому контакту реле;
  • разрешающий «+» реле также подключается к АКБ;
  • минусовой вывод монтируется на массу авто;
  • управляющие контакты нагрузочного реле подключаются к 12V;
  • управляющий минусовой вывод подключается к соответствующему выводу кнопки;
  • разрешающий плюсовой сигнал остаётся неподключенным.

Представленная схема установки отличается от всех остальных своей простотой реализации и не должна вызвать затруднений даже у начинающего автолюбителя.

Что входит в комплект поставки, инструменты и расходники

Не будет лишним упомянуть о комплектности рассматриваемого устройства. Ввиду того, что в настоящее время наблюдается изобилие всевозможных аналогов и модификации

данного девайса, важно остановить свой выбор в пользу наиболее приемлемого из них

Нередко случается и так, что в силу своей недостаточной осведомленности, автолюбитель, заказывая кнопку «старт-стоп» на различных торговых площадках, попадается на уловки мошенников или просто недобросовестных продавцов

Именно поэтому, важно знать, какие именно расходники должны входить в комплектацию к данному устройству

Итак, комплектность поставки предполагает наличие:

  1. самой кнопки «старт-стоп»;
  2. управляющего модуля;
  3. соединительных проводов с разъемами.

Тем не менее стандартная комплектация не позволяет собрать рабочую схему данного устройства. Для этого потребуется прикупить еще несколько реле.

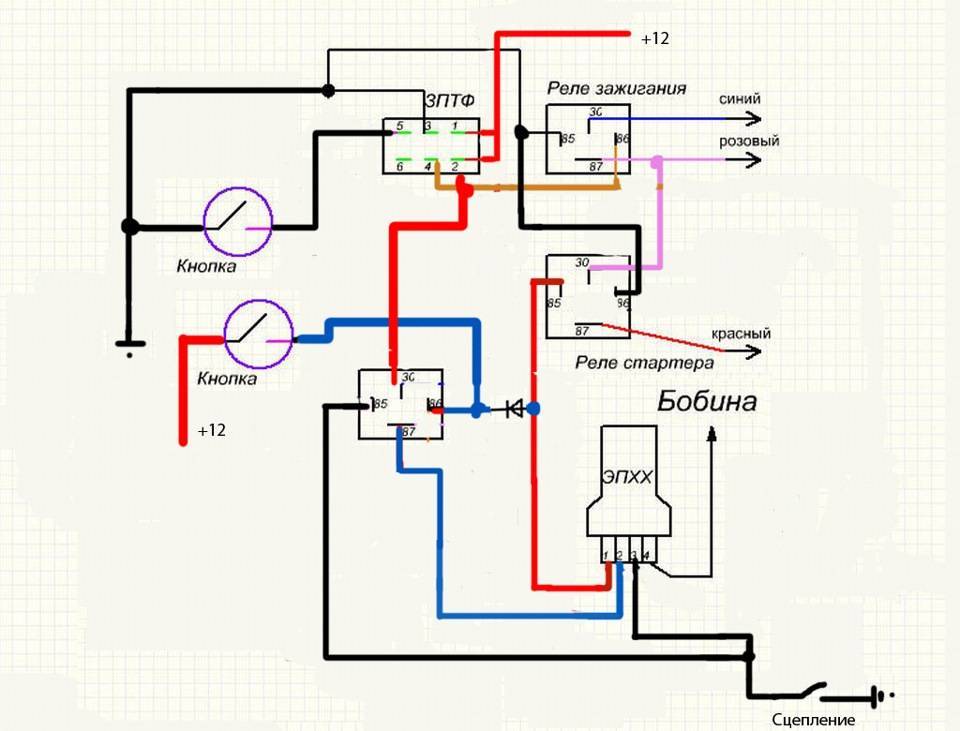

Схема подключения

Для подключения устройства к автомобилю необходимо руководствоваться определенной схемой подключения. Предлагаем вашему вниманию одну из таких схем с детальным пояснением работы ключевых элементов.

А вот еще одна схема, быть может в ней будет проще ориентироваться.

Как правильно подключить устройство

В процессе монтажа кнопки крайне важно не допустить ошибку при подключении того или иного узла. Для этого необходимо руководствоваться, указанной выше схемой. Стоит также отметить, что для проведения процедуры монтажа кнопки одной схемы будет недостаточно

В данном случае речь идет о разного рода сопутствующих действиях. Остановимся на них более детально

Стоит также отметить, что для проведения процедуры монтажа кнопки одной схемы будет недостаточно. В данном случае речь идет о разного рода сопутствующих действиях. Остановимся на них более детально.

Прежде чем реализовывать задуманный проект, придется выполнить некоторые действия, а именно:

  • демонтировать замок зажигания;
  • снять механизм блокировки руля;
  • отсоединить подводные вывода;
  • демонтировать антенну иммобилайзера;
  • установить кнопку в наиболее приемлемое для себя место;
  • подключить подводные провода.

После проведения вышеобозначенных действий следует этап поверки системы на работоспособность. Если следовать, приложенной к устройству, инструкции, подобная процедура не должна вызвать серьезных трудностей.

Видео по подключению кнопки Старт-Стоп

Чтобы воочию ознакомится с монтажом представленного девайса, предлагаем вам просмотреть ролик, посвященный рассматриваемой теме.

В нем вы почерпнете для себя полезную информацию, которая поможет избавить вас от всевозможных неприятностей на всех этапах сборки системы.

Преимущества и недостатки

Изначально кажется, что кнопка имеет ряд преимуществ. Ведь водителю достаточно нажать на нее, и машина заведется. Проворачивать ключ нет необходимости.

Но не спешите с выводами. Также не торопитесь на Алиэкспресс за новой кнопкой. Пусть цена таких девайсов незначительная, сначала советую изучить сильные и слабые стороны такого шага. Начнем с преимуществ, к которым относятся такие моменты:

  • Нет надобности в применении ключа всякий раз, когда требуется запустить автомобильный двигатель;
  • Схема запуска с кнопки предельно простая;
  • Установка возможна на множество автомобилей;
  • Повышается уровень комфорта;
  • Старт-Стоп можно довольно эффективно связать с сигнализацией и иммобилайзером;
  • Цена кнопки низкая;
  • Многие водители могут своими руками поставить систему, опираясь на инструкции и видео уроки;
  • Работа занимает не более нескольких часов.

Все выглядит очень радужно и перспективно. Но не торопитесь. Здесь есть свои подводные камни.

Водителю придется для запуска выжимать тормоз. Не самая привычная схема, к которой придется привыкнуть. Также возникают сложности в установке сигнализации с системой автозапуска, где стоит кнопка пуска мотора.

Лучше заранее подумайте о монтаже Старт-Стоп. Если это сделать до установки сигнализации, то поставить охранную систему окажется довольно дорого.

Готовые универсальные комплекты

Современный рынок изобилует и готовыми универсальными комплектами запуска ДВС от кнопки. Они продаются вместе с защитными системами, подходят для инсталляции практически во все известные модели авто.

Готовые комплекты способны обеспечить надёжный пуск двигателя. Модернизация, если её осуществить грамотно, легко превратит систему пуска отечественного автомобиля в универсальный и функциональный элемент, ничем не отличающийся от штатного исполнения лучших в мире иномарок. Однако стоят комплекты не дешёво, а если вызвать специалиста, то вместе с установкой новая система пуска потребует довольно больших финансовых вливаний. Если же вы знаете, как поставить кнопку зажигание, то можно сэкономить.


Готовый комплект

Таким образом, установить кнопку можно несколькими способами. Каждый имеет свои особенности, преимущества и недостатки.

  1. С ключом. Такой вариант зажигания требует наличие ключа. Старая и проверенная схема. Плюс – простота инсталляции, минус – опять надо брать с собой ключ. Для запуска мотора водитель должен нажимать кнопку.
  2. Такой же вариант, только без ключа. Преимущества очевидны, а вот недостаток – сложная схема инсталляции.
  3. Кнопка с кратковременным нажатием. Достаточно лишь секунду удержать кнопку в нажатом положении – этого будет достаточно для прокручивания стартера. Преимущество схемы: кнопка даёт стартеру лишь команду активироваться, он вращается до тех пор, пока не запустится ДВС.
  4. Кнопка с длительным нажатием. То же самое, только кнопка удерживается более длительный период времени. Преимущество схемы выражается тем, что водитель сам контролирует вращение стартера. Если он отпустит кнопку – стартер перестанет вращаться.

Как и было написано выше, помимо классических вариантов использования схем, существуют также и комбинированные. Они часто придумываются на ровном месте любителями и умельцами. Некоторые схемы настолько удачны, что заслуживают более высокого одобрения.

Как менять направление вращения двигателя с помощью пускателя

Трехфазные электромоторы дают возможность задавать направление вращения. Существует множество схем для однофазного питания 220 V. А для работы трехфазной (380 V) коммутации, существует схема подключения реверсивного магнитного пускателя.

Прибор состоит из двух самостоятельных схем, с отдельным управлением каждой группы контактов (пм1 и пм2). Каждая обмотка соленоида (ПМ1 и ПМ2) управляется своей кнопкой. При этом клавиша стоп всего одна, она просто разрывает цепь управления (как и в одиночном пускателе). Соединение входных и выходных контактов второй группы производится с так называемым «сдвигом фазы». При этом обмотки электродвигателя создают крутящий момент на валу в противоположном направлении.

Термореле без изменений: их задача разомкнуть пускатель при перегрузках.

Есть одна особенность:

Для предотвращения короткого замыкания между фазами, группы контактов (пм1 и пм2) не должны замыкаться одновременно. Поэтому они механически размещены на одном штоке, и чисто физически не могут быть подключены к питающей шине вместе. При попытке нажать на вторую кнопку (при работающей первой), питание потребителя отключится.

Плюсы и минусы системы

Дистанционный запуск двигателя – удобная функция, упрощающая повседневную эксплуатацию автомобиля в мороз или в жаркие дни. К преимуществам автозапуска относятся:

  • возможность запустить ДВС не выходя из дома и сэкономив личное время;
  • предварительный прогрев (или охлаждение) салона автомобиля, обеспечение комфортной температуры перед поездкой;
  • возможность запрограммировать запуск в заданное время или при определенных температурных показателях.

Однако у системы есть и свои слабые стороны.

  1. Подвижные элементы двигателя подвергаются риску преждевременного износа. Причина кроется в возрастающей силе трения, которая возникает при запуске ДВС на холодную и ожидании достаточного прогрева масла.
  2. Аккумуляторная батарея подвергается большой нагрузке, ее приходится чаще подзаряжать.
  3. Когда водитель находится далеко от автомобиля, а двигатель уже запущен, в машину могут проникнуть злоумышленники.
  4. В случае повторных автоматических запусков увеличивается расход топлива.


Модуль дистанционного запуска ДВС заключен в компактный блок, который подключается к штатной электропроводке автомобиля

Способы установки

Никто существенно не ограничивает автовладельцев в возможности поставить на свою машину кнопку для пуска двигателя простым нажатием.

Рекомендуем: Автомобильный герметик — универсальное средство для быстрого ремонта вашей машины

Потому все чаще можно встретить тех, кто хочет монтировать решение:

  • на 140 Мерседес;
  • Ниву;
  • Ладу Гранту;
  • Хендай Солярис;
  • на Приору;
  • автомобили Хонда;
  • Митсубиси АСХ;
  • Митсубиси Лансер;
  • Ауди 100 С4;
  • Тойота Ярис;
  • Киа Рио;
  • и даже ВАЗ 2114.

Здесь главное определиться с тем, действительно ли вам нужна это кнопка. Если да, тогда переходите к вопросу выбора самой системы.

Современные производители универсальных кнопок позволяют подобрать механизм для любой машины. При этом учтите, что схемы подключения есть разнообразные. Каждая из них отличается своими особенностями.

Но доминирует несколько самых популярных решений. Именно этим вариантам отдают предпочтение автовладельцы. Познакомлю вас с ними:

Прицепы МЗСА 817715: технические характеристики, размеры, цена, где купить

Рубрика: Легковые прицепы

Кнопка с ключом зажигания. Такая система не позволит завести машину, не используя ключ зажигания. Потому нужно повернуть сам ключ в замке, после чего выжать кнопку;
Без ключа. Чтобы запустить мотор, нужно просто выжать кнопку. Крайне удобная схема

Но тут важно правильно ее установить, иначе машину будет крайне легко угнать;
Короткое нажатие. Для запуска кнопку удерживают до 2 секунд

Стартер совершает обороты, и выключается, когда двигатель запущен;
Долгое нажатие. Позволяет удерживать клавишу столько, сколько требуется. Стартер не прекратит вращение до запуска мотора;
Схема, где зажигание активируется после того, как была нажата клавиша;
Схема, при которой активация зажигания происходит за 1 секунду раньше, нежели автомобильного стартера.

Также некоторые сочетают разные схемы, чтобы добиться нужного результата.

Если вы не обладает опытом в подобных работах, а также плохо разбираетесь в автомобильном электрооборудовании, своими руками браться за такую работу не стоит.

Обратитесь в хорошие мастерские. Одна только Москва готова предложить десятки адресов автосервисов, где предлагают подобные услуги. Цена окажется выше, зато результат гарантирован.

Установка кнопки “Старт Стоп” вместо замка зажигания защитит авто от угона?

Некоторые водители считают, что установка кнопки Start / Stop делает машину уязвимой для угонщиков. Это не так: устанавливать ее можно, и это безопасно. Почти все современные автомобили имеют бесконтактные ключи-брелоки. Если предположить, что злоумышленник каким-то образом открыл дверь авто, но при этом он не использовал “родной” ключ, кнопка не даст запустить мотор. Защитить машину от профессиональных угонщиков это, скорее всего, не поможет, ведь они используют ретрансляторы для радиоперехвата сигнала от пульта управления авто. Одно из подобных устройств называется “Волна”, его можно купить в интернете.

Но от угона можно защититься. Не стоит хранить ключ-брелок рядом с окнами и входными дверьми, чтобы у преступников не было возможности перехватить исходящий сигнал. Старайтесь держать его в толстостенной коробке или в пакете Фарадея. Можно завернуть в фольгу.

Наличие клавиши Start / Stop — прежде всего комфорт и сокращение временных затрат на запуск мотора

Это очень важно, ведь мы постоянно спешим. Чтобы установить кнопку по простой схеме, глубоких познаний в электротехнике не потребуется

Самое главное здесь — не перепутать местами провода. При наличии кнопки процесс запуска двигателя становится комфортным. Отпадает необходимость вставлять ключ в замок (что в темноте делать очень неудобно). Также сам замок иногда клинит.

Кнопкой особенно удобно заводить мотор при спешке. Новички, еще не выработавшие навыки “слепого” управления, начинают нервничать и производить лишние действия. Это может привести к тому, что на зеленый сигнал светофора машина не тронется с места.

Достоинства и недостатки системы запуска двигателя

Рассматриваемая система не является новинкой. В то же время различные усовершенствования конструкции не избавили её от основных недостатков. Исходя из этого многие автовладельцы придерживаются мнения, что «старт-стоп» имеет больше минусов, чем плюсов и не видят особого смысла в её установке. Тем не менее стоит рассмотреть положительные и отрицательные стороны этой системы.

Плюсы «старт-стопа»:

  1. При постоянной эксплуатации автомобиля в условиях города снижается расход топлива.
  2. Уменьшаются выбросы отработанных газов в воздух, поскольку они содержат вредные химические соединения.
  3. При простое в городских пробках в салоне стоит тишина и комфорт, поскольку мотор в это время отключается.
  4. Детали двигателя подвергаются меньшей нагрузке. Обусловлено это тем, что силовой агрегат в момент простоя не работает, а приводная конструкция механизма снижает нагрузку на коленчатый вал, а также на основные элементы двигателя.
  5. Система запускается одним нажатием кнопки, при этом можно выбрать наиболее удобное место установки.

Стоит упомянуть и о минусах:

  1. Такие ответственные элементы автомобиля, как АКБ и стартер, постоянно подвергаются высоким нагрузкам, поскольку двигатель чаще запускается. Более жёсткий режим работы приводит к их преждевременному выходу из строя.
  2. Продолжительная работа системы в городском режиме приводит к утомлению водителя, но при этом есть возможность её отключения.
  3. Для запуска мотора необходимо сесть в машину и нажать на педаль тормоза, что поначалу не очень удобно.
  4. Установка устройства защиты на авто с бесключевым запуском обойдётся дороже.

Рекомендации по кнопке

Желательно, чтобы кнопка не имела различных фиксаторов внутри. Другими словами, кнопка должна мгновенно включать стартер и отключать его, как только кнопка отпускается. Кнопка с фиксатором работает несколько иначе. На неё приходится нажимать дважды, чтобы отключить стартер, а это не столько неудобно, сколько вредно для стартера.

Одним словом, принцип действия кнопки сводится к следующему: водитель держит кнопку нажатой до тех пор, пока не заведётся мотор, затем отпускает её, стартер выключается. Получается удобный вариант, когда кнопкой оперируешь, как ключом.

Материал кнопки тоже нужно подбирать грамотно. Следует учитывать тот факт, что и сама кнопка может сгореть из-за прохождения через неё больших токов. К примеру, кнопка из антивандального хромированного материала выходит из строя уже через 6 месяцев эксплуатации, несмотря на то, что рассчитана она на высокие нагрузки.

  • Абсолютно легально (статья 12.2);
  • Скрывает от фото-видеофиксации;
  • Подходит для всех автомобилей;
  • Работает через разъем прикуривателя;
  • Не вызывает помех в радиоприемнике и сотовых телефонах.

Т.к. вы неавторизованы на сайте. Войти.

Т.к. вы не трастовый пользователь (не подтвержден телефон). Укажите и подтвердите телефон. Подробнее о трастовости.

Т.к. тема является архивной.

Вопрос для тех, кто знаком с электрикой. Справа схемка как была, как есть и как (временно) надо сделать. Предыстория: из-за старости проводки ваз 2103 на горячей машине (мотор больше 90 градусов) где-то греется проводка и не проходит ток до втягивающего реле: оно либо щёлкает при повороте ключа, но не крутит, либо вообще не щёлкает. При этом если включить зажигание, октрыть капот и взять проводок и замкнуть плюс и провод, идущий к втягивающему, стартёр крутит.

Т.к. беглый осмотр проводки показал горы изоленты и провода, меняющие свой цвет по 2-3 раза (кто делал – не знаю), то надо всё делать основательно, а таких планов пока нет.

Что было сделано: картинка БЫЛО: От клеммы акб и от проводка к втягивающему прокинут двухжильный 1 или 1.5 кв. мм провод, проведён в салон и на него посажена кнопка. Работает так: включаешь ключом зажигание, жмёшь кнопку – запуск. Кнопка взята от открывания багажника. В цепи нет реле или предохранителей. Контакты кнопки горят и кнопка иногда без ошкуривания контактов не работает.

Что сейчас: картинка СЕЙЧАС: кнопку сняли, остальное тоже самое. Теперь для запуска надо замкнуть две клеммы. Искрит, но работает.

Что будет сделано: картинка ХОЧУ СДЕЛАТЬ ТАК: через реле 4-х контактное и через предохранитель для силовой линии. Суть: покупаем реле, выдерживающее ток от АКБ. Имеющиеся провода «+» АКБ и к втягивающемуся присоединяем к силовой линии реле. Управляющую линию делаем через ту же кнопку (открывания багажника), но ток берём от: 1) Освещение салона; либо 2) Кнопка включения габаритов; либо 3) Замок зажигания. В таком случае слаботочная линия защищена предохранителем одного из трёх источников.

Вопросы: – Нужен ли дополнительный предохранитель на силовой линии (после «+» АКБ)? – Какое реле купить, чтобы выдержало ток силовой линии? – Откуда лучше брать + на кнопку? – На какие контакты реле какие провода вешать? – Как определить плюс среди двух проводов с помощью мультиметра? ¶

Система «Старт Стоп» на автомобиле — что это?

Согласно статистике, 30% времени мотор работает вхолостую. А если это так, почти треть времени мотор просто сжигает горючее – машина при этом не едет. Топливо расходуется впустую, происходит загрязнение окружающей среды.

Устройство Stop & Start выполняет следующие задачи:

  • экономия горючего;
  • уменьшение вреда для окружающей среды;
  • снижение шумности машины.

Инженеры добились следующего эффекта – мотор работает только во время движения автомобиля. Отключается силовой агрегат автоматически. Датчики подают сигналы мотору, тот останавливается. Когда водитель давит на сцепление (в автомобилях с МКПП) или отжимает тормоз (в машинах с АКПП), происходит его активация. Конечно, эту конструкцию нельзя назвать полностью автоматической — она скорее полуавтоматическая.

Изначально система Stop & Start применялась на гибридных моторах. Но когда она показала свою эффективность, ее стали ставить и на простые силовые агрегаты.

Как подключить трехфазный двигатель через магнитный пускатель

Питание 380 V (три фазы) осуществляется аналогично, только силовых проводов будет больше.

Контактор включает не одну, а три фазные линии. При этом, управляющая кнопка подключена по аналогичной схеме (как в однофазном случае).

На иллюстрации изображен пускатель, с управляющей катушкой соленоида на 380 V. Управляющая цепь коммутируется между двумя любыми фазами. Для безопасности присутствует термореле, датчики которого могут располагаться как на одном, так и на нескольких фазных проводах.

Как подключить контактор на 3 фазы, с обмоткой пускателя 220 V? Схема аналогичная, только управляющая цепь коммутируется между любой из фаз, и нейтральным проводом. Термореле работает так же точно, поскольку его механизм завязан на температуру силовых кабелей.

Зачем нужен дистанционный запуск

Система дистанционного запуска позволяет автовладельцу управлять работой двигателя транспортного средства на расстоянии. Все удобство автозапуска можно оценить зимой: водителю больше не приходится заранее выходить на улицу, чтобы прогреть автомобиль. Достаточно нажать на кнопку брелка, и двигатель запустится самостоятельно. Через некоторое время можно будет выйти к машине, сесть в прогретый до комфортной температуры салон и сразу отправиться в путь.


Дистанционный запуск автомобиля позволит запустить двигатель на удаленном расстоянии

Функция автозапуска будет не менее полезна и в жаркие летние дни, когда салон автомобиля раскаляется до высоких температур. В таком случае система кондиционирования предварительно охладит воздух в салоне до комфортных значений.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
