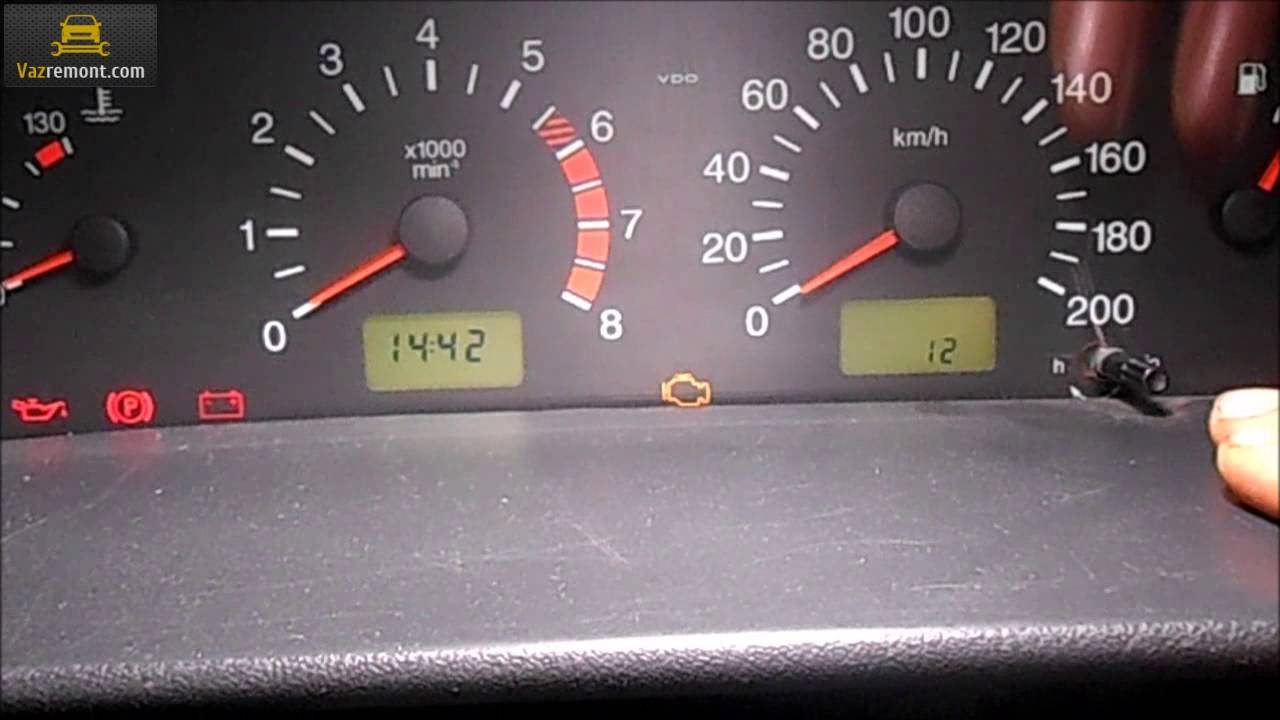

Коды ошибок на 16 клапанной ВАЗ-2112: самодиагностика на приборке

Список самых распространенных ошибок ВАЗ Калина

  • Р1302-Цилиндр 2, обнаружены пропуски воспламенения, критичные для нейтрализатора
  • Р1303-Цилиндр 3, обнаружены пропуски воспламенения, критичные для нейтрализатора
  • Р1304-Цилиндр 4, обнаружены пропуски воспламенения, критичные для нейтрализатора
  • P1386-Ошибка теста канала детонации
  • P1410-Цепь управления клапана продувки адсорбера короткое замыкание на +12В
  • P1425-Цепь управления клапана продувки адсорбера короткое замыкание на землю
  • P1426-Цепь управления клапана продувки адсорбера обрыв
  • P1500-Обрыв цепи управления реле бензонасоса
  • P1501-Короткое замыкание на массу цепи управления реле бензонасоса
  • P1502-Короткое замыкание на +12В цепи управления реле бензонасоса
  • P1509-Перегрузка цепи управления регулятора холостого хода
  • P1513-Цепь регулятора холостого хода короткое замыкание на массу
  • P1514-Цепь регулятора холостого хода короткое замыкание на +12В, обрыв
  • P1541-Цепь управления реле бензонасоса обрыв
  • Р1570-Иммобилизатор, цепь неисправна
  • Р1602-Контроллер системы управления двигателем, пропадание напряжения питания
  • Р1606-Цепь датчика неровной дороги, выход сигнала из допустимого диапазона
  • Р1616-Цепь датчика неровной дороги, низкий уровень сигнала
  • Р1617-Цепь датчика неровной дороги, высокий уровень сигнала
  • Р2301-Катушка зажигания цилиндра 1 (1-4), замыкание цепи управления на борт. сеть
  • Р2303-Катушка зажигания цилиндра 2 (2-3), замыкание цепи управления на борт. сеть
  • Р2305-Катушка зажигания цилиндра 3, замыкание цепи управления на борт. сеть
  • Р2307-Катушка зажигания цилиндра 4, замыкание цепи управления на борт. сеть

Как продлить срок жизни ВАЗ-2114

Чтобы машина не выдавала ошибок в работе отдельных запчастей и устройств, необходимо правильно ухаживать за авто и своевременно устранять поломки, тем более что сделать это в ВАЗ-2114 проще простого. Механика позволяет обойтись малой кровью и сделать ремонт своими руками.

Чтобы машина реже ломалась, следуйте таким инструкциям:

Наглядно процесс проведения самодиагностики с фиксацией ошибок на Ладе представлен в следующем видео: https://www. youtube. com/watch? v=69EcUojwYyk.

О том, как сбросить ошибку Check Engine, рассказывают специалисты в видео:

Диагностические коды ошибок и их расшифровка контроллера М7.9.7 для ВАЗ 11181, 21101, 21104

Цепь датчика массового расхода воздуха, низкий уровень сигнала

Цепь датчика массового расхода воздуха, высокий уровень сигнала

Цепь датчика температуры впускного воздуха, низкий уровень сигнала

Цепь датчика температуры впускного воздуха, высокий уровень сигнала

Цепь датчика температуры охлаждающей жидкости, выход сигнала из допустимого диапазона

Цепь датчика температуры охлаждающей жидкости, низкий уровень сигнала

Цепь датчика температуры охлаждающей жидкости, высокий уровень сигнала

Цепь датчика положения дроссельной заслонки, низкий уровень сигнала

Цепь датчика положения дроссельной заслонки, высокий уровень сигнала

Датчик кислорода до нейтрализатора неисправен

Цепь датчика кислорода до нейтрализатора, низкий уровень выходного сигнала

Цепь датчика кислорода до нейтрализатора, высокий уровень выходного сигнала

Цепь датчика кислорода до нейтрализатора, медленный отклик на изменение состава смеси

Цепь датчика кислорода до нейтрализатора неактивна

Датчик кислорода до нейтрализатора, нагреватель неисправен

Датчик кислорода после нейтрализатора неисправен

Цепь датчика кислорода после нейтрализатора, низкий уровень сигнала

Цепь датчика кислорода после нейтрализатора, высокий уровень сигнала

Цепь датчика кислорода после нейтрализатора неактивна

Датчик кислорода после нейтрализатора, нагреватель неисправен

Система топливоподачи слишком бедная

Система топливоподачи слишком богатая

Р0201, Р0202, Р0203, Р0204

Форсунка цилиндра 1 (2, 3,4), обрыв цепи управления

Р0261, Р0264, Р0267, Р0270

Форсунка цилиндра 1 (2, 3,4), замыкание цепи управления на массу

Р0262, Р0265, Р0268, Р0271

Форсунка цилиндра 1 (2, 3,4), замыкание цепи управления на бортовую сеть

Обнаружены случайные/множественные пропуски воспламенения

Р0301, Р0302, Р0303, Р0304

Цилиндр 1 (2, 3,4), обнаружены пропуски воспламенения

Цепь датчика детонации, низкий уровень сигнала

Цепь датчика детонации, высокий уровень сигнала

Цепь датчика положения коленчатого вала неисправна

Цепь датчика положения коленчатого вала, выход сигнала из допустимого диапазона

Датчик положения распределительного вала неисправен

Цепь датчика положения распределительного вала, низкий уровень сигнала

Цепь датчика положения распределительного вала, высокий уровень сигнала

Эффективность нейтрализатора ниже порога

Система улавливания паров бензина, неверный расход воздуха через клапан продувки адсорбера

Реле вентилятора 1, цепь управления неисправна

Датчик скорости автомобиля неисправен

Система холостого хода, низкие обороты двигателя

Система холостого хода, высокие обороты двигателя

Напряжение бортовом сети ниже порога работоспособности системы

Напряжение бортовой сети, низкий уровень

Напряжение бортовой сети, высокий уровень

Контроллер СУД, ошибка контрольной суммы ПЗУ

Дополнительное реле стартера, обрыв цепи управления

Дополнительное реле стартера, замыкание цепи управления на массу

Дополнительное реле стартера, замыкание цепи управления на бортовую сеть

Нагреватель датчика кислорода до нейтрализатора, цепь управления неисправна

Нагреватель датчика кислорода после нейтрализатора, цепь управления неисправна

Контроллер СУД, ошибка канала обнаружения детонации

Клапан продувки адсорбера, замыкание цепи управления на бортовую сеть

Клапан продувки адсорбера, замыкание цепи управления на массу

Клапан продувки адсорбера, обрыв цепи управления

Реле бензонасоса, замыкание цепи управления на массу

Реле бензонасоса, замыкание цепи управления на бортовую сеть

Регулятор холостого хода, замыкание цепи управления на массу

Регулятор холостого хода, цепь управления неисправна

Реле бензонасоса, обрыв цепи управления

Иммобилизатор, цепь неисправна

Контроллер СУД, пропадание напряжения питания

Цепь датчика неровной дороги, выход сигнала из допустимого диапазона

Цепь датчика неровной дороги, низкий уровень сигнала

Цепь датчика неровной дороги, высокий уровень сигнала

Контроллер СУД, ошибка чтения-записи EEPROM-памяти

Частые вопросы по автодиагностике ВАЗ 2112 через компьютер или смартфон

Ранние марки электронных блоков управления имеют только К-линию для внешних адаптеров. По это причине, для них применяется K-Line VAG. Аппарат поддерживает стандарты обмена данными ISO 9141-1, 9141-2, 14230, KWP2000. Подключение выполняется к диагностическому разъему машины. Позволяет считать коды неисправностей, проанализировать данные, очистить ПЗУ компьютера.

Модели двигателей ВАЗ 2121, оснащенные CAN протоколом, имеют сервисною колодку стандарта OBD2. Для коммутации используется 16-пиновый порт. Обмен пакетами данных осуществляется по двум линиям: Кан-верхняя, Кан-нижняя.

Подходящие адаптеры и кабели для диагностики

ЭБУПрограммыШинаПодходящий адаптер/кабель
Бош M1.5.4АвтоВАЗ NEW ICD 1.2.0.1 Stevaz ChipExplorer Lite 1.5 Diagnostic Tool v1.31.2K-LineK-Line VAG COM
Январь 5.1.N
Январь 7.2
Бош M7.9.7KWP-D KWP2000
Бош MP7.0ICD 1.2 Chip tuning 1.25
Январь 7.2+ (аппаратная ревизия)StevazCANELM 327 * Сканматик 2 ДСТ-14Т и другие, адаптированные под CAN-шины ScanToolPro *
М73ScanMaster v2.1 Rus OBDTool 1.2.60
VS5.1CTuning v.2.6K-LineK-Line VAG COM ELM 327

* Для сканеров на ELM 327 рекомендована ревизия чипа 1.5.

Подходящие сканеры для диагностики автомобиля ВАЗ 2112

Полноценные профессиональные сканеры, отличаются от адаптером, тем что имеют встроенный дисплей, собственную внутреннюю диагностическую программу для чтения конфигураций ЭСУД.

ДСТ-14Т – это официальный дилерский сканер, рекомендуемый АвтоВАЗ. Подходит для всего модельного ряда. Так же для данных автомобилей применяется следующие мульти-марочное оборудование:

Внимание:

Как уже упоминалось выше, старшие модели двенадцатой оснащались диагностическими разъемами с 12 пиновым портом. Для таких вариантов подойдет классический K-Line VAG. Пакеты данных транслируются через К-Line.

Для подключения применяются следующие программы:

Диагностика ошибок и расшифровка

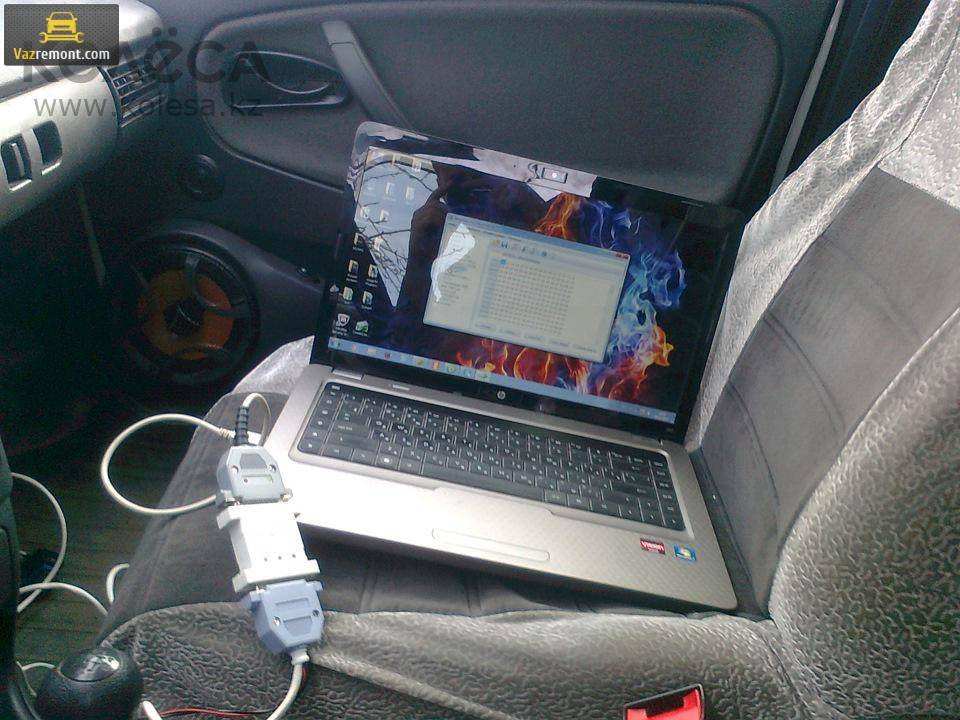

Электронные компоненты опрашиваются через цепочку компьютер-сервисное оборудование-ЭБУ. Диагностическая программа собирает воедино информацию с разных систем и при наличии неполадок выдает OBD коды.

При самодиагностике электронных компонентов, ЭБУ опрашивает органы контроля самостоятельно. Результат выводится в виде кодов на табло. Если компонент не отвечает ил его значения не совпадают с калибровочными, ЭСУД фиксирует ошибку в этом месте.

Нюансы самодиагностики ваз 2114

При проведении диагностики на специализированных СТО и самостоятельно могут быть получены различные результаты и коды ошибок. Далеко не все водители знают, что выявить неисправности можно и без бортового компьютера. Для этого используется одометр. Существенным недостатком такой диагностики является сложение чисел ошибок в единую сумму. Например, если возникла ошибка 8 и 1, одометр отобразит число 9. Память прибора автоматически не очищается, поэтому коды ошибок будут отображаться до ручного сброса путем отсоединения на несколько секунд клемм аккумулятора.

Сброс ошибки «checkengine»

Как видно из ролика, ошибку можно сбросить, выполнив следующие действия:

  • Заглушить двигатель, но оставить включенным зажигание автомобиля.
  • Отсоединить клемму АКБ авто и выждать несколько секунд.
  • Установить клемму обратно и завести двигатель.

Ошибка после данных действий будет сброшена, но если она вызвана серьезными неисправностями в двигателе, она возникнет снова. В этом случае лучшим вариантом будет обратиться в СТО.

Search

Бортовой компьютер для ВАЗ-2112

Если вам не надоест полнофункциональный бортовой компьютер ВАЗ 2112, вы можете вместо него установить еще одну марку BC. Недорогие модели от Prestige и Staff очень популярны. Конечно, их функциональность очень ограничена, но, как показывает практика, достаточна для комфортной езды. Если вам нужна информация обо всех процессах, происходящих в автомобиле, или вы хотите получить полную диагностику автомобиля, вам необходимо приобрести более функциональные импортные бортовые компьютеры от Orion или Gamma. Автомобиль ВАЗ 2112 с новой приборной панелью для них особенно полезен.

Выбрать бортовой компьютер. В настоящее время популярная модель бортовой компьютер. объяснение ошибки на бортовом компьютере.

Современный дизайн и спортивный характер, комфорт и безопасность. ВАЗ 2112. последняя модель из десятого семейства. Возможно, было бы странно, если бы хэтчбек версии не видел мир, потому что у автомобиля есть ряд преимуществ перед седаном и автомобильной версией, и это факт.

Первый «двенадцатый» поступил в продажу в 2000 году. Автомобиль отличается от ВАЗ 2110 и ВАЗ 2111 в обрезанном кузове и лучшей маневренностью. Инженеры постарались сделать модель более спортивной, улучшив отзывчивость руля в повороты. Автомобиль оснащен спойлером для улучшения аэродинамических характеристик.

Отличительный спортивный характер ВАЗ 2112 также сильно зависит от двигателя. Машина использует 8- и 16-клапанный двигатель с новой системой впрыска топлива, где каждый цилиндр имеет отдельный инжектор. Это позволяет машине разгоняться со скоростью 185 км / ч, что, согласитесь, уже является показателем. ВАЗ 2112 считается самым динамичным и мощным автомобилем в своей семье.

Панель приборов ВАЗ-2111 не работает (без инструкции)

Подробный обзор бортовые компьютерные вазы

2112 год Наша группа ВК_ Канал ссылка

Еще одной очень важной отличительной чертой «двенадцатого» является вместимость и вместимость. Объем багажника составляет 400 литров, а заднее сиденье можно сложить, что еще больше увеличивает багажное отделение. В этом случае сиденье состоит из двух частей, которые складываются отдельно и позволяют вместить как длинную и неудобную нагрузку, так и другого пассажира

В этом случае сиденье состоит из двух частей, которые складываются отдельно и позволяют вместить как длинную и неудобную нагрузку, так и другого пассажира.

Заводское оборудование ВАЗ 2112 отличается высоким уровнем технологий. Автомобиль теперь имеет не только простой бортовой компьютер, но и воздушное стекло, электро стекло и другие аксессуары. В элитной версии есть еще много добавок. Для комфорта весь интерьер двенадцатой модели отделан велюром, а передние сиденья с подогревом. Снаружи установлены мощные противотуманные фары и стильные литые диски. Также многие дополнения позволили повысить безопасность водителя и пассажиров.

Интересно, что АвтоВАЗ выпустил небольшую партию модифицированного купе ВАЗ 21123. Три двери. Модель позиционируется как спортивная, с некоторыми изменениями экстерьера, спортивными сиденьями и улучшенное рулевое управление.

Также на рынке доступны следующие модификации:

ВАЗ 2112. это удобный и динамичный автомобиль, который очень популярен среди современных и активных людей.

В автомобилях ВАЗ 2110-2112 компьютер работает с января по 4 января, 5 января, 5.1, Bosch M1.5.4, Bosch MP7.0, VS-5.1

Чтобы определить, какой электронный блок управления установлен на автомобиле, снимите правую боковую крышку консоли панели приборов.

Возьми это бортовой компьютер. Схема Вы можете просмотреть подключение бортового компьютера ВАЗ 2112, выбор конкретной модели бортового компьютера, Бортовой компьютер ВАЗ 2112 стандартный

Post Views: 1

Распиновка и где находится диагностический разъем ВАЗ-2112

Диагностика современных моделей автомобиля осуществляется с помощью специального диагностического разъема. Он подключается к компьютеру, который анализирует текущее состояние транспортного средства, определяет неисправность и указывает на нее. При наличии соответствующего оборудования вы можете искать поломки даже в домашних условиях. Однако не все владельцы ВАЗ-2112 могут найти диагностический разъем сразу. Сегодня поговорим о его расположении на классической панели и на европанели. В какой части автомобиля искать нужное гнездо?

Где искать разъем

Важно знать, что на различных автомобилях необходимое гнездо находится в различных частях машины. Более того, на одних моделях АвтоВАЗ оно может находиться в совершенно другом месте, по сравнению с другой машиной. Рассмотрим несколько машин ВАЗ в качестве примера:

Рассмотрим несколько машин ВАЗ в качестве примера:

  • на ВАЗ-2112, как и на 2110, а также 2111, гнездо располагается правее водительского сиденья, сразу же под колонкой;
  • на моделях 2108, 2109 и 21099 необходимое вам гнездо находится под бардачком, на специальной полочке;
  • на машинах с европанелью его можно найти в центре консоли, около прикуривателя. Для его маскировки используется специальная декоративная крышка;
  • на автомобилях Лада Калина разъем впору обнаружить возле рычага переключения передач. Как и в случае с машинами с европанелью, он скрывается под специальной крышечкой;
  • на Приоре его нужно искать сразу за бардачком, на стенке.

Распиновка

Знание распиновки может потребоваться в случае, если автолюбитель желает изготовить переходник для компьютерной диагностики своими руками либо же если вам нужно подключиться без него. Специалисты рекомендуют покупать уже готовые устройства без необходимости самостоятельного изготовления штекера. Однако если у вас нет такой возможности, а диагностику нужно провести срочно, рассмотрим два основных варианта распиновки, использующиеся на автомобилях ВАЗ различных годов выпуска. До 2002 года на продукции АвтоВАЗ использовался следующий вариант распиновки:

  1. 4-й и 5-й контакты – выходы GND.
  2. 16-й контакт – +12 В (линия питания).
  3. 7-й контакт – непосредственно диагностическая линия.

С 2002 года схема распиновки существенно изменилась. Теперь она имеет следующий вид:

  1. Контакт H – +12 В (линия питания).
  2. Контакт G – +12 В для бензонасоса.
  3. Контакт A – GND-выход.
  4. Контакт M – линия диагностики.

Для данной схемы необходимо указать одно важное замечание. Если вы подключаете разъем без колодки, а напрямик, в качестве источника электричества рекомендуется использовать заряд от прикуривателя. Особенность такой распиновки заключается в том, что контакт H не всегда разведен в автомобиле

Использование G также не рекомендуется, поскольку подается высокочастотный ток. Это может негативно сказаться на адаптере, вплоть до того, что вообще сжечь его. Вместе с тем случаи сжигания разъема от бензонасоса являются достаточно редкими. Поэтому при желании вы вполне можете воспользоваться и таким вариантом

Особенность такой распиновки заключается в том, что контакт H не всегда разведен в автомобиле. Использование G также не рекомендуется, поскольку подается высокочастотный ток. Это может негативно сказаться на адаптере, вплоть до того, что вообще сжечь его. Вместе с тем случаи сжигания разъема от бензонасоса являются достаточно редкими. Поэтому при желании вы вполне можете воспользоваться и таким вариантом.

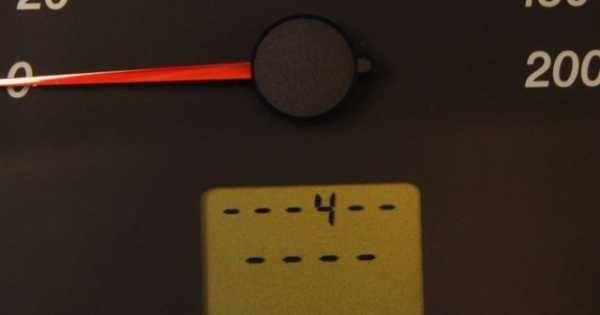

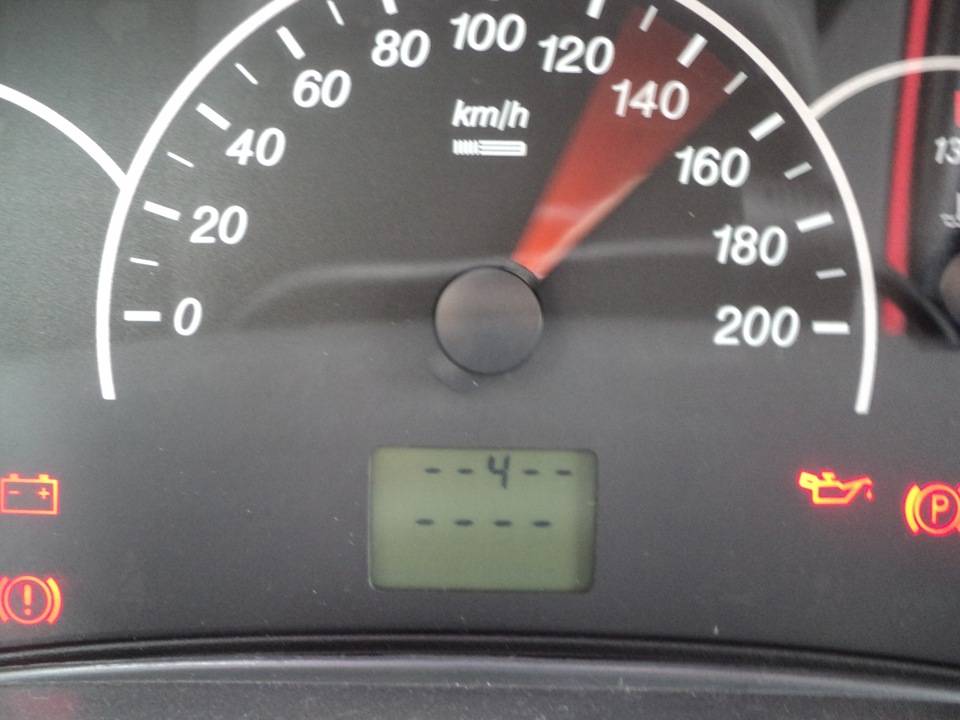

Что значит ошибка 4?

Код неисправности 4 свидетельствует о некорректном функционировании регулятора контроля температуры хладагента. В большинстве случаев этот код загорается на приборной панели, если на протяжении 20-30 секунд электронный блок управления фиксирует обрыв в проводке регулятора.

  1. Проанализировав вашу проблему, мы обратились ко многим источникам в интернете и проконсультировались с владельцами Лад Калин. Как выяснилось, цифра 4 часто появляется на панели приборов, это можно считать одной из наиболее распространенных ошибок в этих транспортных средствах. Замена регулятора температуры антифриза в системе охлаждения в некоторых случаях поможет статья причиной пропадания ошибки. Однако, как утверждают большинство калиноводов, по факту в большинстве случаев не дает хорошего результата.
  2. Если верить отзывам автолюбителей, то такая ошибки, как правило, проявляется в основном во время холодов. Если нет никаких предпосылок к поломкам, то, возможно, у вас нет причин для беспокойства.
  3. Вполне вероятно, что со временем эксплуатации автомобиля сам датчик окислился. В результате образуется плохой контакт, не позволяющий передавать сигнал в нормальном режиме. Иногда такое случается после того, как вы помыли машину. Рекомендуем вам произвести визуальную диагностику регулятора — если вы заметили, что контакт действительно окислился то его необходимо зачистить.
  4. При наличии прозвонки, если очистка контактов не помогла, необходимо прозвонить автомобильную проводку. Вполне возможно, что причиной появления кода на приборке служит обрыв проводки или замыкание. В случае с обрывом достаточно будет заменить провода, либо же устранить причину замыкания.

Если вы поменяли датчик, заменили провод и зачистили контакт, а проблема все равно осталась, рекомендуем вам произвести более детальную компьютерную диагностику. В отечественных авто часто случается так, что при некорректной работе блока управления на экране могут появляться ошибки, которых по факту нет.

Чтобы разобраться в этом, необходимо полностью считать все коды с бортового компьютера и затем делать выводы.

Прочие неполадки

{banner_content}Проведение диагностики автомобиля дает возможность расшифровать коды неисправностей в реле управления различных узлов, датчиков рельефа дороги, насыщенности топливной смеси и некоторых других показателей. Обозначения имеют следующую нумерацию после «Р»:

  • 0500, 0501, 0506, 0511 – неполадки датчика скорости и оборотов холостого хода;
  • 0560, 0562, 0563 – перепады в напряжении бортовой сети;
  • 0615, 0616, 0617 – проблемы с дополнительным реле стартера;
  • 0627, 0628, 0629 – сигнал о неисправностях реле бензонасоса;
  • 0645, 0646, 0647 – отображает неполадки компрессорной муфты;
  • 0685, 0686, 0687 – замыкание на цепь основного реле;
  • 0691, 0692 – неисправность элемента вентилятора;
  • 1123, 1124, 1127, 1128 – некондиция смеси в режиме холостого хода;
  • 1301, 1302, 1303, 1304 – критический пропуск воспламенения в цилиндрах;
  • 1410, 1425, 1426 – проблемы в цепи клапана продувки абсорбера;
  • 1513, 1514 – обрыв в цепи регулятора холостого хода;
  • 1602, 1606, 1616, 1617 – нарушение показаний датчика неровной дороги;
  • 2301, 2303, 2305, 2307 – замыкание на борт катушек зажигания цилиндров.

Определение и расшифровка ошибок на ваз 2114

Самостоятельная диагностика автомобиля позволяет выявить неисправности, но некоторые из них выявить получается крайне редко. Для диагностики используют одометр.

Самодиагностика ваз 2114

Последовательность действий следующая:

  1. Нажать и удерживать кнопку одометра и выставить ключ зажигания в первое положение.
  2. Отпустить кнопку одометра и снова кратковременно нажать. В результате будет отображена версия прошивки.
  3. Теперь, чтобы увидеть коды ошибок, необходимо вновь нажать и отпустить кнопку одометра.

Коды ошибок имеют вид цифр от 1 до 9 и двузначных чисел, в отличие от тех, которые отображает бортовой компьютер. Таким образом, можно с помощью одометра выявить некоторые неисправности автомобиля. Наиболее распространенные ошибки отображены в таблице ниже.

Таблица кодов ошибок ваз 2114

КодОписание ошибки
1Неисправности в работе микропроцессора
2Неполадки с датчиком уровня топлива
4Превышение допустимого напряжения в электросети
8Слишком низкое напряжение электросети
13Отсутствие сигнала от кислородного датчика
14Очень высокий уровень сигнала датчика температуры охлаждающей жидкости
15Очень низкий уровень сигнала датчика температуры охлаждающей жидкости
16 Высокое напряжение в бортовой сети
17Низкое напряжение в бортовой сети
19Проблемы с сигналом датчика положения коленвала
24Неисправности в работе датчика скорости
41Неправильные сигналы датчик фаз
51, 52Неполадки с ПЗУ и ОЗУ устройства соответственно
53Не работает СО-потенциометр
61Проблемы с датчиком лямбда-зонда

Диагностика неисправностей с использованием специального оборудования

Для выявления неисправностей на СТО обычно используют бортовой компьютер автомобиля и ноутбук со специализированными приложениями. В этом случае удается получить коды ошибок, которые соответствуют различным неполадкам. Наиболее распространенные из них приведены в таблице.

Код

Описание ошибки

Р0102, Р0103

Датчик массового расхода воздуха отправляет неверный сигнал.

Р0122,
Р0123

Датчик дроссельной заслонки предоставляет неправильные сведения.

Р0130-Р0134

Наличие неисправности в датчике кислорода или повреждения электропроводки, соединяющей его с системой.

Р0201-Р0204

Засорение или замыкание форсунок или обрыв электропроводки их датчика.

Р0300

Проблемы с зажиганием (пропуски).

Р0335,
Р0336

Датчик детонации работает неправильно.

Р0351, Р0352

Катушки зажигания функционируют неправильно. При отображении таких кодов ошибки двигатель может «троить». О данной проблеме могут также сигнализировать ошибки Р2301 и Р2304.

Р0480

Вентилятор охлаждения не функционирует.

Р0505, Р0506, Р0507

Датчик холостого хода неисправен.

Р1602

Электропитание бортовой сети отсутствует (наиболее распространенная ошибка).

Р1689

Неисправности в работе бортового компьютера

Обратите внимание, поскольку в этом случае он выдает неправильные коды ошибок.

Если возникают ошибки с другими кодами, следует ознакомиться с информацией о них в файле, который находится в комплекте с приложением для диагностики автомобиля, или осуществить поиск в интернете.

Контроллер очищает память после выключения двигателя вместе с зажиганием и отсоединения питания от аккумулятора на 10-15 секунд. Таким способом можно после ремонта определить, была ли устранена неисправность.

Ошибки в ВАЗ 2114 возникают нередко, поэтому навыки распознавания их окажутся не лишними для проведения правильного ремонта автомобиля. Для правильной диагностики потребуется компьютер со специальной программой и понимание показаний бортового компьютера.

Почти каждый владелец 16-клапанного ВАЗ-2112 сталкивался с тем, что . Они указывают на неисправности в работе системы двигателя и других немаловажных узлов. Первым признаком того, что возникли неисправности – это появление на приборной панели индикатора «Check Engine»
. Но, не все автомобилисты знают, что это значит. Поэтому, необходимо подключиться к ЭБУ и установить, какая ошибка и неисправность в работе системы.

ЭБУ ВАЗ 2112 и возможности диагностики блоков управления двигателем

Особенности двигателяВозможности
ЭБУКоды ошибокПараметрыИсполнительные элементыФункции спецназначенияОбнаружениеАвтоматическое определение
16 клапановBOSCH M1.5.4++++++
8 клапанов++++++
8 клапанов (Нормы Россия-83)++++++
Евро-2BOSCH M7.9.7++++++
Евро-3++++++
Евро-2BOSCH MP7.0 HFM++++++
Евро-3++++++
ДВС 1,5GM ISFI-2S+++_
Евро-3M73++++++
Евро-4M74+++Обнуление блока, инициализация, адаптация ДЗ, корректировка выбросов++
Евро-3М74К++++++
16 клапанов (Евро-2)VS 5.1++++++
8 клапанов (Евро-2)++++++
8 клапанов (Россия-83)++++++
ДВС 1.5Январь 4++++++
16 клапанов (Евро-2)Январь 5.1++++++
8 клапанов (Евро-2)++++++
8 клапанов (Россия-83)Январь 5.1.1++++++
16 клапанов (Россия-83)++++++
8 клапанов (Евро-2)Январь 5.1.3++++++
Евро-2Январь 7.2++++++

Расположение ЭБУ:

Электронный блок управления находится в центральной части передней панели, под радиатором обогревателя. Не очень удачное расположение – из-за течи фитингов возможно попадание жидкости на контроллер.

Со стороны переднего пассажира, в левой части, ЭБУ прикрыт пластиковой накладкой. Она крепится на винты под крестовую отвертку. Сам блок управления расположен на металлической планке, фиксированный винтами.

Снятие ЭБУ необходимо например, при прошивке контроллера или его замене/ремонте.

Чип-тюнинг и прошивка ВАЗ 2112:

Серийное программное обеспечение устанавливается на заводе. Его главная задача – обеспечить стабильную работу мотора, баланс между расходом и динамикой. К последней седьмой серии относится ПО A5V05N35 для Январь 5.1. Поддерживает диагностику штатного иммобилайзера, фиксацию пропусков искры, имеет дополнительное реле стартера. Программная ревизия АВТЭЛ.

Для ЭСУД VS 5.1 Итэлма с новой аппаратной структурой последней версией ПО является V5V05N35. Обеспечивает соблюдение стандартов Евро-2.

Загорелся Check Engine на ВАЗ 2112?

Подробная статья по причинам Check Engine и как погасить Чек. Если у Вас загорелся Check Engine, срочно прочитайте эту статью. В материале рассказано, что такое Чек Энджин, что делать если он появляется, и как убрать эту ошибку самостоятельно.

Горит лампочка Чек Энджин?

ТОП-15 причин почему загорается лампочка Чек Энджин и пути решения проблемы. Прочитай статью, чтобы решить проблему Check Engine.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
