Все про компрессию и степень сжатия дизельного двигателя

Содержание

Норма компрессии в цилиндрах дизельного двигателя вопрос довольно интересный. Для понимания этих цифр нужно знать, что из себя представляет этот показатель. И зачем его необходимо знать. Многие водители путают компрессию и степень сжатия. Хотя на самом деле это совершенно разные показатели. Но все-таки они имеют отношение к работе поршневой группы. Для прояснения ситуации посмотрим определения этих понятий:

• Степень сжатия – так называют соотношение объема пространства в цилиндре при НМТ к объему надпоршневого пространства в ВМТ;
• Компрессия – это максимальное давление, образующееся при достижении поршнем ВМТ такта сжатия.

Для бензиновых двигателей основным показателем считается степень сжатия. Именно этот показатель напрямую связан с увеличением крутящего момента, а соответственно и эффективности мотора. Компрессия у бензиновых агрегатов не является определяющим показателем, скорее это способ достижения максимально возможного сжатия

Для работы дизелей крайне важно высокое давление. Поэтому здесь на первый план выходит именно компрессия

Но в целом, степень сжатия и в дизельных моторах имеет огромное значение для оценки работы двигателя.

О проблемах с компрессией могут говорить самые разные показатели. Как правило, часть из них может быть следствием и других неисправностей. Поэтому обязательно проверьте все возможные причины неисправностей. Проверять этот показатель нужно при следующих проблемах:

• Дизель троит;
• Повышенный расход топлива.

При появлении любого из этих признаков можно смело замерять компрессию. Скорее всего, проблема именно в этом. Норма. Для дизелей норма компрессии выше, чем для бензиновых собратьев. Связано это с более высоким рабочим давлением таких моторов, требующимся для воспламенения топливно-воздушной смеси. Все дизеля запускаются только при давлении не менее 22 кг/см3, оптимальной компрессией считается показатель 28-32 кг/см3. Известны случаи, когда удавалось запустить двигатель при 15 кг/см3, но для этого в цилиндры заливалось трансмиссионное масло. Делать это можно только в экспериментальных целях и в том случае, когда двигатель предполагается под замену, а дотянуть до сервиса необходимо.

Существует 2 методики замера компрессии. На бензиновых моторах применяется способ с закрытой дроссельной заслонкой. На дизелях можно применять оба метода. Из-за высокого давления положение заслонки не влияет на конечный результат.В дизельных агрегатах желательно проверять компрессию на холодном моторе. Для более точного результата дайте мотору постоять несколько часов. За это время масло, имеющееся на стенках цилиндра стечет вниз. Ведь низкий показатель (менее 18 кг/см3) делает запуск мотора невозможным. Для проведения измерений вам понадобится компрессометр. Его можно приобрести практически в любом магазине автозапчастей. Выкрутите свечу накаливания и вкрутите на ее место прибор. После чего ваш помощник должен крутануть стартер. Ваша задача зафиксировать максимальное значение компрессии. Если показатель выше 24 кг/см3, то это неплохо. Более низкий показатель говорит о необходимости ремонта двигателя. Компрессия больше 35 кг/см3 свидетельствует о наличии большого нагара.

Такую проблему может вызывать повреждение поршня или залегание компрессионных колец. Придется производить ремонт поршневой группы. Значительно реже встречаются задиры цилиндров. Это более сложная поломка. Придется либо шлифовать цилиндры, либо менять блок целиком. Существует и еще одна причина снижения компрессии, но она на дизелях встречается редко. Прогар клапанов или их неправильная настройка. Выявив причину поломки, следует ее устранить.

Заключение. Рано или поздно владельцы машин с дизелями сталкиваются с их неустойчивой работой. Для проверки причин нужно производить комплексную проверку. Чаще всего норма компрессии в цилиндрах дизельного двигателя оказывается выше показателей вашего автомобиля. В таком случае вам необходимо устранить причину неисправности, до момента окончательного выхода мотора из строя.

• http://krutimotor.ru/kompressiya-dizelnogo-motora/
• https://avtooverview.ru/ekspluataciya/kakaya-kompressiya-dolzhna-byt-v-benzinovom-i-dizelnom-dvigatele/
• https://www.dieselkraft.by/poleznaya-informatsiya/kompressiya-v-dizelnom-motore.html
• http://autoflit.ru/1815-norma-kompressii-v-cilindrah-dizelnogo-dvigatelya-chto-i-kak-dolzhno-byt.html

Какая компрессия должна быть в двигателе бензинового и дизельного

Многие неопытные водители часто встречаются с таким термином, как компрессия двигателя, не понимая его значения. На самом деле, это очень важный параметр, который говорит о том, в каком состоянии находится поршневая группа мотора. Сегодня вы узнаете о том, как ее измерить и какая компрессия должна быть в двигателе.

Что такое компрессия

Компрессией называют величину, которая характеризует давление, создаваемое поршнем, когда он достигает самой верхней мертвой точки цилиндра. Многие ошибочно путают это понятие со степенью сжатия, хотя на самом деле это абсолютно разные величины. Степень сжатия это весь объем цилиндра, поделенный на ту часть, которая остается после достижения поршня мертвой точки. Таким образом, если техническая документация указывает степень сжатия, равную 10, то это значит только то, что смесь, подаваемая к цилиндрам, сжимается в 10 раз.

Между компрессией и степенью сжатия есть связь, так как первое зависит от второго. И это определяется при помощи коэффициента. За основу взят коэффициент 1,2-1,3 для стандартного 4-х тактного двигателя. Поэтому, зная степень сжатия двигателя, можно легко определить нормальную компрессию.

Стоит сразу отметить, что показатели компрессии в действительности могут отличаться от заводских величин. Стоит учесть, что поршневая группа подвергается постоянному износу, а рано или поздно достигает той грани, когда мотор необходимо подвергать ремонту. Это составляет примерно 10 процентов, поэтому если в технической документации указана цифра 12 кг/см3, то серьезный износ цилиндро-поршневой группы начнется на отметке в 10 кг/см3.

Признаки малой компрессии

Рано или поздно наступает момент, когда водитель задумывается о том, чтобы проверить компрессию. Уменьшенная компрессия приведет к тому, что зазор между поршневыми кольцами и стенками цилиндров будет увеличен, а значит, все, что происходит в камере сгорания, обязательно коснется картера и наоборот. Поводом к этому могут служить несколько признаков:

1. Затрудненный пуск двигателя
2. Всевозможные провалы, неустойчивые обороты двигателя, а также потеря мощности.
3. Слишком большое давление в системе охлаждения. Это очень серьезная проблема, потому что вначале ее начинают искать именно в этой системе.
4. Повышенный расход масла

Конечно, это далеко не полный список, но если вы обнаружили хотя бы один из перечисленных признаков, самое время заняться проверкой компрессии двигателя.

Если оттянуть этот момент и не подергать мотор ремонту, то проблемы могут стать намного серьезнее и тогда реанимировать двигатель будет еще сложнее.

Измерение компрессии

Проводить эту процедуру рекомендуется через каждые 5 тысяч километров для автомобилей отечественного производства и через каждые 15 тысяч для иномарок. Цифры могут меняться в зависимости от рекомендаций производителя. Делать это не сложно, но сразу нужно обзавестись специальным инструментом, который называется компрессометр. Но покупать его нужно, подбирая под свою модель автомобиля, в противном случае, показания могут быть неточными или прибор просто не встанет на нужное место.

Далее необходимо соблюсти следующую последовательность действий:

1. Прогрейте двигатель до рабочей температуры. Это нужно для того, чтобы все тепловые зазоры приняли номинальные размеры.
2. Демонтируйте катушку зажигания, свечи и предохранители электронного блока управления, чтобы мотор не запустился, а блок не обрабатывал никаких данных. Во время измерений работать должен только стартер.
3. Вставьте штуцер компрессора в свечное отверстие нужного цилиндра и заверните до упора.
4. Попросите напарника выжать педаль акселератора до пола и включить стартер на некоторое время. Подобную процедуру нужно проводить для всех остальных цилиндров.

Посмотрите как правильно измерять компрессию в видео

Теперь самый важный момент. Не смотря на то, что нормальная компрессия должна минимально отличаться от заводских величин, самым главным тут является сравнений показаний всех цилиндров. Если эта разница превышает 10 процентов, то мотор считается неисправным и нуждается в ремонте. Нормой компрессии для отечественных автомобилей считается цифра в 11-12 кг/см3.

Вот так легко можно определить уровень компрессии в двигателе. Как видите, это совсем не сложно и справиться с этим сможет любой автолюбитель. Желаем вам удачи на дорогах!

Как измерить компрессию в цилиндрах

Произвести замер компрессии можно как в техсервисе, так и в собственном гараже. Специалисты замеряют компрессию в цилиндрах, как на прогретом моторе, так и на холодном, как с открытой дроссельной заслонкой, так и с закрытой. Различные показатели и методы замера, могут более точно указать место, где следует искать причины снижения компрессии. Так например, если замерять компрессию с открытой дроссельной заслонкой, можно выявить:

• износ и поломки поршней;
• закоксованные в канавку поршня, кольца;
• прогорание или износ клапанов;
• дефекты поверхности цилиндров;

Замеры компрессии при закрытой заслонке помогают определить такие проблемы:

• плохое прилегание клапана;
• зависание клапана;
• дефекты кулачка распредвала;
• нарушения герметичности прокладки головки;

Если вы решили произвести самостоятельную проверку компрессии в цилиндрах мотора, вашего авто. Вам понадобится следующее:

• полностью заряженный и не старый автомобильный аккумулятор;
• компрессометр – собственно прибор для замера компрессии;
• свечной ключ;
• напарник;

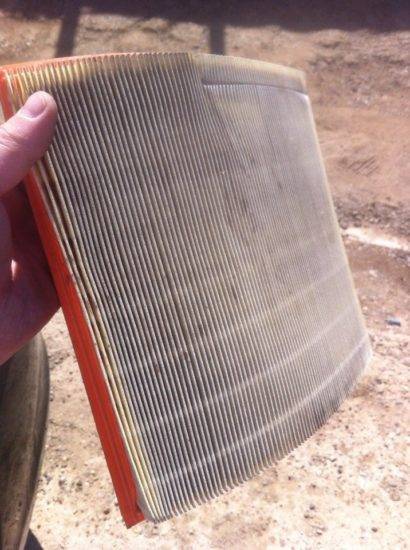

Отключаете подачу топлива к двигателю, демонтируете воздушный фильтр, выворачиваете при помощи ключа, все свечи и не забудьте предварительно прогреть мотор. Замеры компрессии на холодном двигателе, это задача для профи.

Далее, при помощи компрессометра, который представляет из себя обычный манометр со специальным переходником, через свечное отверстие производите замер компрессии в каждом цилиндре. Один человек, вращает двигатель при помощи стартера, а второй собственно замеряет компрессию. Существуют разные компрессометры. Насадки в одних позволяют завинчивать прибор в гнездо для свечи. В других же моделях требуется сильно прижимать компрессометр к свечному отверстию. Будет лучше произвести несколько замеров на каждый цилиндр, а их показатели потом усреднить.

Замер КОМПРЕССИИ двигателя. Диагностика ПОРШНЕВОЙ ДВС

Компрессия двигателя

По результатам измерения компрессии в двигателе принимается решение о тех или иных ремонтных работах. Это может быть капитальный ремонт мотора, ремонт или замена клапанов, замена прокладки головки двигателя или иной его детали. Если же компрессия у вас в норме, но имеются какие-то нарушения в работе автомобиля, следует поискать причины таких нарушений в других системах и агрегатах авто.

В целом же, значительные снижения компрессии в цилиндрах мотора, как правило, свидетельствуют о необходимости серьезного ремонта.

Какая должна быть компрессия

Для выявления момента предельного износа деталей двигателя, нужно знать допустимые значения давления. Оно связано со степенью сжатия прямо пропорционально – чем больше, тем выше давление.

Сегодня можно встретить в эксплуатации 3 типа двигателей с отличающимися характеристиками:

1. Старые моторы с небольшой степенью сжатия – до 8,5.
2. Бензиновые современные двигатели, в которых топливовоздушная смесь уменьшается в объеме до 9-11 раз.
3. Дизельные моторы, способные сжать топливную смесь от 16 до 24 раз.

Камера сгорания двигателя, работающего на дизельном топливе, характерна небольшим объемом. Поэтому мотору не требуется электрическая искра, достаточно сильного сжатия.

На величину компрессии влияют разные факторы:

• герметичность посадки клапанов;
• трещины в посадочных местах клапанов;
• наличие смазки в цилиндрах;
• износ колец;
• износ деталей цилиндропоршневой группы.

Норма и минимум

Путем испытаний получены данные оптимального давления в цилиндрах для разных типов моторов. Когда двигатель достиг рабочей температуры, аккумулятор полностью заряжен, то компрессия должна быть:

1. На старых моторах, оснащенных карбюраторами, наименьшее значение – 1 мегапаскаль. В старых единицах – 10 бар. Если двигатель новый, то давление может достигать 13 бар.
2. Оптимальное давление в бензиновом моторе – 1,5 мегапаскалей. Минимальный уровень – 1,1 МПа.
3. Для дизеля нормальное значение – 2,4-3 МПа.

Если точнее определить указанный коэффициент, то для 4-тактных бензиновых моторов он находится в пределах 1,2-1,3, для дизеля – 1,7-2.

Признаки плохой компрессии

Выявление нижнего предела компрессии свидетельствует о повышенном износе двигателя. Между кольцами поршня и цилиндром происходит трение, которое увеличивает зазор между деталями. По этой причине компрессия снижается.

По следующим признакам можно определить, что компрессия недостаточна:

1. Из сапуна выходит много дыма. Это клапан, который служит для отвода картерных газов инжекторных и карбюраторных моторов.
2. Снижение мощности силового агрегата, особенно заметное на небольших двигателях.
3. Из выхлопной трубы выходит много дыма, так как моторное масло сгорает в большом объеме.
4. Большой расход масла из-за износа маслосъемных колец и колпачков.

Если замечен хотя бы один из указанных признаков, то есть повод провести полную диагностику двигателя. Это позволит вовремя принять меры по восстановлению его работоспособности.

Если рассматривать причины снижения компрессии, то можно выделить основные:

1. Эксплуатация автомобиля на непрогретом моторе, поломка термостата.
2. Перегрев силового агрегата.
3. Применение смазки низкого качества.
4. Несвоевременно проводится техобслуживание и замена масла.
5. Выработан срок службы двигателя.

Если прогорела прокладка головки, повреждены клапаны, то замена смазки не поможет. В этих случаях потребуется ремонт двигателя с заменой деталей поршневой группы и других элементов.

Допустимая разница компрессии в цилиндрах

Если измеренная компрессия отличается в цилиндрах, то это усложняет дело. Двигатель придется разбирать и проводить капитальный ремонт. Потребуется не только замена колец, клапанов и уплотнительных колпачков.

Компрессия меньше минимального значения в одном цилиндре означает, что есть дефекты в поршне или цилиндре. При этом обычно меняют все элементы цилиндропоршневой группы, иначе разница в компрессии останется, и проблема не уйдет.

Нормальной величиной считается давление 10-12 бар, в зависимости от модели автомобиля и двигателя. Но также установлена допустимая разница компрессии в разных цилиндрах. Например, во 2 и 3 цилиндрах эта величина может быть ниже на 0,5 бар, что вполне допустимо. Она зависит от нагрузки на поршни – где больше, там износ выше.

Совет!

Если давление в разных цилиндрах отличается намного, например, на 3 или 4 атмосферы, то это ненормально. Мотор при этом будет работать с перебоями. Такое может произойти сразу в нескольких цилиндрах, что приближает проведение капитального ремонта.

Преимущества и недостатки дизельных моторов

К достоинствам движков относятся следующие факторы:

• повышенная мощность;
• способность развивать большие тяговые усилия;
• высокая экономичность;
• низкая цена горючего;
• простота устройства;
• продолжительный срок эксплуатации.

К существенным минусам можно отнести:

• возникновение сложностей запуска при низких температурах;
• необходимость частой замены моторного масла;
• высокая стоимость ремонтных работ;
• токсичность выхлопных газов;
• повышенные требования к качеству топливной жидкости.

Каждый тип движка, потребляющего солярку, имеет плюсы и минусы, только тщательно изучив их, можно прийти к правильному выбору подходящей модели.

Компрессия в дизельном двигателе: норма и проверка

Компрессия дизеля – создаваемое по окончанию цикла сжатия смеси давление в цилиндрах дизельного мотора. Величина замеряется в килограммах давления на квадратный сантиметр (кг/см2).

Нормы компрессии

Стабильный запуск силовой установки дизельного типа наблюдается при компрессии минимум в 22 кг/см2 и выше.

При снижении показателя ниже 20 кг/см2 двигатель без дополнительных действий, например, прямой заливки в цилиндры трансмиссионного или моторного масла, уже не запустить. Случается, что такой метод запуска помогает один раз, повторно завести дизель после простоя при низкой компрессии уже не получится.

Важно! Норма компрессии для дизелей составляет 20-32 кг/см2.

Инструменты проверки

Для проверки компрессии дизельного двигателя понадобится демонтировать свечи накаливания или форсунки. Поэтому, помимо самого компрессометра, потребуется переходник для крепления наконечника измерителя в отверстии для свечей или форсунок.

Обратите внимание: компрессометр для дизеля должен справляться с замерами до 60 атмосфер.

Этапы самостоятельной проверки

Процесс осуществляется поэтапно:

1. на одном из цилиндров демонтируйте форсунку или свечу накала. Вкрутите вместо снятой детали штуцер компрессометра;
2. используя стартер, проверните коленвал и зафиксируйте данные давления. Минимальное количество оборотов в минуту для стартера при этом – 200 единиц;
3. отсоедините тестер и проверьте тем же образом все цилиндры. Показатели проверки на всех цилиндрах должны быть приблизительно равными;
4. снова выкрутите форсунки или свечи накаливания. Во все цилиндры впрысните по 40-60 мл моторного масла;
5. прокрутите стартером двигатель при отсутствующих форсунках или свечах. Заново измерьте компрессию в каждом цилиндре.

Читать показания необходимо следующим образом:

• если данные компрессии остались неизменными, нужно отрегулировать тепловые клапанные зазоры в газораспределительном механизме;
• если данные выросли, значит, в цилиндрах мотора износились элементы шатунно-поршневой группы.

Для увеличения компрессии в дизеле предлагаются специализированные присадки, которые нужно использовать при замене моторного масла. Такие средства повысят показатели вязкости и изменят изначальный состав рабочей жидкости. Благодаря этому объёмы теряемого через компрессионные кольца давления снизятся. Ещё один способ минимизации утечек и увеличения давления – притирка клапанов.

Как завести дизель с низкой компрессией

Запуск дизеля, в котором упала компрессия, можно реализовать путем искусственного создания масляной пленки на стенках цилиндров. Для этого необходимо выкрутить калильные свечи, после чего потребуется залить 20-25 «кубиков» моторного масла через свечные отверстия.

Данная операция позволит удалить излишки масла из цилиндров агрегата и избежать так называемого гидроклина, который может возникнуть после закручивания свечей. Наиболее частой причиной потери компрессии выступает неисправность поршневых колец.  Самостоятельная заливка масла позволяет существенно поднять компрессию в момент первого запуска до оптимальных параметров, что и приводит к уверенному пуску мотора.

Практически каждый автомобилист сталкивался с такой неприятной ситуацией, когда мощность автомобиля снижалась буквально на глазах, машина тяжело набирала скорость, а двигатель вовсе плохо запускался. В таком случае ничего не остаётся, кроме как провести диагностику мотора. Диагностика подразумевает под собой целый ряд технических мероприятий.

Но опытные автомобилисты знают, что первым делом необходимо измерить компрессию двигателя, которая позволяет предварительно установить все проблемы силового агрегата и по возможности устранить их.

Для чего измеряют компрессию?

Все известно и понятно, но все же, нужно подумать и над таким вопросом, для чего вообще измерять компрессию? Да, в первую очередь для диагностики двигателя и его состояния. Но на самом деле, измерив компрессию можно сделать и другие выводы:

1. Как вариант, это определение технического состояния ЦПГ (цилиндропоршневая группа) и, конечно же, состояния клапанов. Однако, можно сказать, что это практически бесполезно, потому что на это самое состояние влияет огромное количество факторов:
   • Сопротивление на выпуске и сопротивление воздушному потоку на выпуске
2. Фазы газораспределения, их соотношения.
3. Скорость вращения коленвала.
4. Изменение утечек воздуха в цилиндропоршневой группе.
5. Просто измерение компрессии для получения результатов работы двигателя в реальных условиях. Все или некоторые вышеперечисленные условия будут проявляться в той или иной степени при низкой компрессии.
6. Чем выше компрессия, тем ниже температура, при которой двигатель сможет без особых проблем завестись. При низких температурах газ уменьшается в объеме, соответственно компрессия становиться еще ниже. Поэтому стоит лишний раз убедиться, что с компрессией все в порядке. Лучше, если она будет в средних значениях, так как при высокой компрессии есть риск повредить двигатель, а при низкой просто нереально будет завести двигатель зимой.

Динамический наддув

На процессы газообмена оказывает влияние не только установка фаз газораспределения, но и геометрия впускных и выпускных каналов. Движение поршня на такте всасывания при открытии впускного клапана создает волну всасывания, которая отражается от открытого конца впускного трубопровода и возвращается к впускному клапану в виде волны давления. Эти волны давления могут быть использованы Для увеличения массового расхода воздуха на впуске. Кроме геометрии впускного трубопро­вода интенсивность этого эффекта наддува, основанного на газодинамике, также зависит от величины оборотов двигателя.

Инерционный наддув

В системах инерционного наддува каждый цилиндр снабжен отдельным впускным каналом определенной длины, обычно соединяю­щимся с общей камерой. По этим впускным каналам волны давления могут распространяться независимо друг от друга (рис. «Принцип инерционного наддува» ). Длины отдельных впускных каналов адапти­рованы к установке фаз газораспределения таким образом, чтобы в желаемом диапазоне оборотов двигателя за счет волны давления, проходящей через открытый впускной клапан, достигалось увеличение массы заряда.

В то время как длина каналов должна быть адаптирована к диапазону оборотов двигателя, диаметры каналов должны быть согласованы с рабочим объемом цилиндра. В системе впуска, показанной на рисунке «Принцип изменения геометрии впускного трубопровода«, возможно переключение между двумя системами каналов различной длины. Переклю­чающий клапан или заслонка закрывается в нижнем диапазоне оборотов двигателя, и всасываемый воздух поступает в цилиндры через более длинные впускные трубопро­воды. При высоких оборотах переключаю­щий клапан открыт, и воздух поступает через короткий впускной трубопровод.

Наддув с использованием специально настроенных впускных каналов (резонансный наддув)

При определенных оборотах двигателя возникает резонанс колебаний газа во впускном трубопроводе, вызванных возвратно поступательным движением поршня, что создает дополнительный эффект наддува.

При таком варианте наддува короткие трубопроводы соединяют группы цилиндров двигателя с резонансными ресиверами с такими же интервалами, как промежутки между вспышками в цилиндрах (рис. «Принцип наддува с использованием специально настроенных впускных каналов» ).

Эти ресиверы сообщаются с атмосферой или общей камерой посредством специально отрегули­рованных трубок и резонаторов Гельмгольца. Длина и диаметр трубопроводов опреде­ляются диапазоном оборотов двигателя, в котором должен возникать эффект допол­нительного резонансного наддува (рис. «Повышение коэффициента наполнения цилиндра зарядом при помощи динамического наддува» ).

Впускные трубопроводы с изменяемой геометрией

Поскольку эффект динамического наддува зависит от режима работы (величины оборотов) двигателя, изменяемая геометрия впускного трубопровода позволяет получить практически идеальную кривую крутящего момента. Регулируемые системы могут быть реализованы посредством изменения длины впускных каналов за счет переключения между системами каналов различной длины или диаметра, попеременного перекрытия отдельных каналов в системах с несколькими наборами впускных каналов или пере­ключения между различными впускными объемами. Эти переключения могут осущест­вляться электрическими или электропневматическими клапанами или заслонками.

Как правильно и с помощью чего проверять компрессию?

Компрессометр

Основное диагностическое оборудование, с помощью которого измеряется компрессия, называется компрессометром. Имеет вид прибора с обратным клапаном, соединительным шлангом и специальным штуцером. Замеры проводятся следующим образом: при вращении коленвала в шланг нагнетается воздух до того момента, пока не выровняется давление в нём и цилиндре.

При измерении придерживайтесь следующих правил:

Запрещено проводить замеры на только что запущенный двигатель. Силовой агрегат должен поработать какое-то время. Затем следует остановить подачу топлива. Это можно сделать путём отключения топливонасоса.
Свечи зажигания должны быть выкручены

Обратите внимание, что необходимо провести демонтаж каждого устройства для воспламенения рабочей смеси.
Проводить измерения следует при исправном стартере и заряженном аккумуляторе.

Компрессия замеряется 2 способами – с открытой либо закрытой заслонкой дросселя. Каждый из них позволяет найти неисправности. Результаты проверок будут различаться. При закрытой заслонке наблюдается низкий уровень компрессии (около 0,7 МПа). Воздушные утечки сопоставимы по объёму с поступлением воздуха в топливный цилиндр. Поэтому проверка с закрытой дроссельной заслонкой даёт более точные результаты. Компрессия может  снизиться даже при небольших утечках.

Тест с заслонкой, находящейся в открытом состоянии, даёт другой результат. Он будет составлять 0,8-0,9 МПа. В итоге наблюдается меньший объём утечек при возросшем поступлении воздуха.

Если сравнивать 2 способа, то проверка компрессии с закрытой заслонкой позволяет находить незначительные дефекты двигателя. Для выявления более серьёзных поломок (прогара клапанов, образования кокса на кольцах и т.д.) лучше воспользоваться вторым методом.

Важно наблюдать за динамикой увеличения давления. Если автовладелец внимателен и сосредоточен, то характер поломки станет легче определить

К примеру, на первом такте наблюдается низкая компрессия (около 0,4 МПа), а при последующих заметно её существенное увеличение. Такие результаты  свидетельствуют об износе колец.

О тестерах

Тестер – ещё один инструмент для проведения замеров. Имеет другой принцип работы. В отличие от компрессометра фиксирует изменения пульсации тока, необходимого стартеру во время прокрутки. Благодаря этому прибору упрощается задача для владельцев авто с ДВС, имеющими много цилиндров. Узнать результаты можно за пару-тройку оборотов коленвала. При этом отсутствует необходимость в демонтаже свечей накаливания.

Главный изъян в работе тестеров заключается в отображении результатов в относительных единицах. К примеру, электронный прибор указывает разницу в работе одного цилиндра к другому в процентном отношении. Только самые функциональные и дорогие тестеры измеряют давление и показывают результат для каждого цилиндра.

А какая компрессия должна быть?

При измерении компрессии у разных марок и моделей двигателей мы получим разные значения у каждого из них. Это нормально, так как у них, как минимум, будет разная степень сжатия.

Эти цифры разрушают одно из опасных предубеждений, давно циркулирующих в водительских кругах, что значение компрессии численно как-то взаимосвязано со степенью сжатия мотора. Как видите – взаимосвязи нет: у одного двигателя со степенью сжатия 7.0 нормальная компрессия от 7.5 до 9.5 бар, а у другого, со СЖ = 11.0, диапазон «здоровой» компрессии от 12.0 до 14.0 бар.

У «молодого», только что сошедшего с конвейера движка компрессия может составлять 8.0 – 10.0 бар, когда он «обкатался» и все его детали приработались друг к другу – 12.0 – 14.0 бар, а когда ресурс подходит к концу и на одометре более 200000 км пробега, компрессометр покажет 7.0 — 9.0 бар с тенденцией к дальнейшему снижению давления, что укажет на близкий к критическому износ цилиндро-поршневой группы, сёдел клапанов и их направляющих. Это – нормальные значения при естественном износе двигателя. Но основной задачей измерения компрессии является выявление «болезней» мотора на ранних стадиях.

Также следует «бить тревогу», если, например: в трёх цилиндрах мотора компрессометр показал 12.3 — 12.6 бар, а в четвёртом – 11.5 бар. Такое «рассогласование» значений сигнализирует о наличии какого-то изъяна.

Задиры на зеркале — частая причина потери компрессии в одном из цилиндров

Если давление в конце такта сжатия одного из цилиндров двигателя явно ниже общего ряда значений, для «уточнения диагноза» и «выписки рецепта» воспользуемся знакомым ещё со времён «Побед» и «ЗиСов», простейшим методом: в «подозрительный» цилиндр через отверстие для свечи вливаем примерно 30-50 мл моторного масла, после чего, снова измеряем компрессию.

Если давление явно увеличилось – сигнал о том, что герметичность поршневых колец нарушена.

Маслосъёмные кольца «залегли»

Если давление не изменилось – велика вероятность трещин в клапанах, прогоревшего поршня, выпавшего клапанного седла, нарушения герметичности прокладки ГБЦ, и т.п.

Трещины в тарелках клапанов

Слишком высокое в одном из цилиндров относительно других давление говорит о повышенном количестве нагара на тарелках клапанов, днище поршня и стенках камеры сгорания. Это может быть следствием изношенных маслосъёмных колпачков и направляющих втулок клапанов, «залегших» поршневых колец и критического износа зеркала цилиндра.

Слой нагара на днище поршня

Более глубокими причинами таких повреждений могут являться слишком большие пробеги между ТО, применение неподходящего или поддельного моторного масла, эксплуатация на низкосортном топливе, несвоевременная замена свечей зажигания, неправильно выставленные зазоры, использование дешёвых или контрафактных элементов системы зажигания и фильтров. Компрессия возрастает по причине того, что скопившиеся отложения уменьшают объём камеры сгорания, из-за чего увеличивается степень сжатия, а значит, и давление в конце такта сжатия.

Компрессия двигателя: что это такое и с чем это едят

Компрессия, если говорить простым языком — давление, формируемое в высшей точке движения коленчатого вала во время такта сжатия. Факторы, влияющие на изменение степени сжатия, могут многое рассказать о состоянии двигателя, уровне его износа и вероятных неполадках, сказывающихся на его нормальном функционировании и поведении автомашины в целом.

Измерение компрессии двигателя при помощи приборов

К числу таких факторов относят дефекты ГРМ, износ поршневой группы, закоксовку деталей и многие другие. Ухудшение технических параметров силового агрегата, резкий скачок потребления топлива — все это последствия изменения значения компрессии в большую или меньшую сторону вне зависимости от того, какие именно причины послужили толчком для этого.

Измеряется давление в атмосферах. Некоторые манометры используют другие единицы измерений — бар, Мегапаскаль.

Факторы, влияющие на компрессию ДВС

Компрессионный уровень напрямую зависит от объёма поступающего воздушного потока, который, в свою очередь, зависит от перечисленных выше неполадок и дефектов. Отдельно стоит упомянуть заслонку дросселя, которая оказывает немалое воздействие на сжатие в цилиндрах: её положение регулируется воздушным потоком. Его интенсивность, в свою очередь, зависит от воздушного фильтра: зачастую водители забывают его чистить и менять по мере загрязнения, что приводит к ухудшению его пропускной способности.

Загрязненный воздушный фильтр снижает компрессию двигателя

Рекомендуем: Рейтинг лучших масел для двигателя с большим пробегом 2021 года

Значения компрессии могут сильно разниться в зависимости от выставленных фаз распределения газов: при допущении ошибок в процессе их установки меняется момент закрытия клапана впуска, что смещает цилиндр в определённом направлении.

Степень сжатия может меняться в зависимости от ширины просветов в клапанном приводе. К примеру, снизиться давление может при слишком маленьком зазоре, из-за чего закрывание впускных клапанов запаздывает. При этом увеличивается перекрытие клапанов — угол, при котором единовременно открываются клапаны. Это также отрицательно сказывается на уровне компрессии.

Поступающий в холодный двигатель поток воздуха из-за низкой температуры ДВС не успевает достаточно расшириться и прогреться, не создавая в дальнейшем нужное давление — соответственно, падает и компрессионная величина цилиндров.

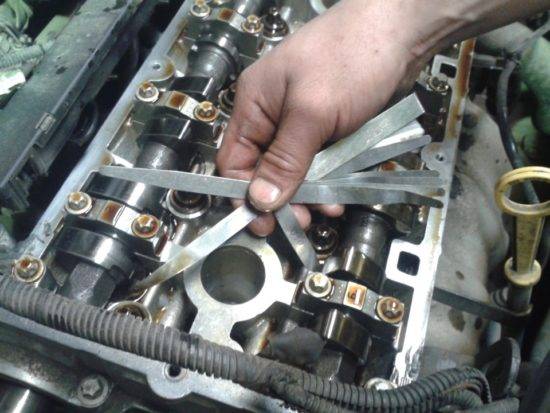

Одна из причин сниженной компрессии — зазоры клапанов

Наличие зазоров клапанов приводит к появлению утечек воздуха. На их интенсивность влияют определённые факторы, которые оказывают аналогичное воздействие на величину компрессии:

• Температура мотора. С её увеличением возрастает и компрессия, поскольку уменьшается расстояние между деталями;
• Поступление моторного масла. Более плотное прилегание трущихся деталей двигателя друг к другу обеспечивается масляной прослойкой на их поверхности, что также позволяет уменьшить зазоры и снизить утечки воздуха сквозь них;
• Подача горючего. Образующаяся на внутренней поверхности цилиндров масляная плёнка при попадании капель топлива быстро смывается, что может застопорить работу всего ДВС, повышает трение и уменьшает плотность прилегания поверхностей друг к другу;
• Разгерметизация шлангов манометра, обратного клапана, высокое усилие, прикладываемое пружинами;
• Возрастание оборотов коленвала.

На что влияет компрессия двигателя

Уровень компрессии двигателя влияет на различные процессы и параметры двигателя:

• Полноту сгорания топлива;
• Расход моторного масла;
• Лёгкость пуска двигателя. Снижение давления ниже нормы значительно усложняет пуск мотора, особенно в холодное время года;
• Исправную работу цилиндров. Низкая компрессия может повысить риск троения двигателя;
• Мощность. Чем меньше компрессия, тем ниже мощность.
