Что означает коробка передач вариатор

Коробка передач вариатор

Автомобильная промышленность неуклонно развивается, постоянно предлагает новые инженерные решения. Ведущие компании в области производства автомобильного транспорта неуклонно ведут работу над разработкой принципиально новых агрегатов. Цель замены уже привычных и в некоторой степени конструктивно устарелых узлов предельно ясна – сделать машину более комфортной, облегчить вождение и улучшить качество поездок в целом. Так появилась вариаторная коробка передач или же просто вариатор.

Вариаторная коробка: что это такое?

В англоязычной среде этот вид трансмиссии именуется как CVT, что обозначает Continuously Variable Transmission. Если перевести расшифровку с английского на русский язык, то станет понятен главный принцип, на котором основана работа вариатора – бесступенчатая трансмиссия.

Отличия от автомата

Мы привыкли, что механика может включать шесть передач, а обычный гидротрансформаторный автомат на сегодняшний день от шести до восьми. В этом заключается главный недостаток ступенчатых коробок – число передач ограничено. Все дело в том, что двигателю постоянно приходится преодолевать нагрузку – силу инерции. Даже во время движения по абсолютно ровной дороге агрегат подвержен внешнему сопротивлению, и только достигая оптимального соотношения количества оборотов и передаточного числа, он развивает скорость. С переходом на повышенную передачу водитель ощущает кратковременную потерю мощности и рывок автомобиля.

Отличие вариатора от классической АКПП — видео

В вариаторе бесчисленное количество передач. Передаточные числа изменяются плавно, благодаря чему водитель машины с CVT не ощущает рывков в момент перехода на повышенную скорость. В некотором смысле автомобиль с вариаторной коробкой напоминает электромобиль: он плавно начинает движение, постепенно набирает скорость, а сама трансмиссия работает практически бесшумно. За счет того, что в вариаторе нет ступеней, передача усилия от двигателя к колесам происходит более точно. В момент перехода на высокую скорость нет разрыва потока мощности. Управлять таким автомобилем сплошное удовольствие. Особенно популярны машины с CVT среди начинающих водителей. Бесступенчатая трансмиссия не реагирует на манеру вождения, поэтому ситуации, когда глохнет мотор в начале движения, полностью исключены. Когда водитель жмет педаль «в полик», авто с вариатором молниеносно ускоряется, что также многим нравится.

Разгонная динамика вариатора.

Старт на вариаторе.

При нулевой скорости обороты двигателя на уровне «холостых», 700-900 об/мин. При нажатии на педаль акселератора автомобиль сначала «набирает обороты двигателя», почти не двигаясь с места. Набрав обороты, автомобиль начинает двигаться с постоянной тягой, без «дерганий» на переключение передачи.

Я бы назвал такой режим «выстрел из рогатки». Т.е. мы сначала натягиваем резинку (набираем обороты двигателя), а потом постоянно разгоняем авто с постоянным тяговым усилием.

Соревнование разгона: вариатор и «автомат».

Если мы поставим соревноваться две одинаковые машины – с вариатором и с классическим «автоматом» (с одним сцеплением), то после старта увидим следующую картину.
Автомобиль с «автоматом» достаточно резко стартанет и начнет разгоняться, периодически «дергаясь» на переключения передач. Авто с вариатором проиграет старт, как будто водитель нажал акселератор позже. Зато после машина начнет ровно и стабильно разгоняться и в какой-то момент обгонит «автомат».

Почему обгонит?

Во-первых, «автомат», переключая передачи, разрывает сцепление и значит, тяга нестабильна. В этот момент двигатель не разгоняет машину. Если среднее время переключения около 0,25 с, то, умножив на 4 интервала (с 1-й по 5-ю передачу), получим 1 секунду отсутствия тяги. Для средней машины, разгоняющейся до 100 км за 10-12 секунд, это почти 10% времени.

Во-вторых, при разгоне вариатор стабильно «держит» обороты двигателя в зоне максимально крутящего момента. Разгон машины осуществляется за счет изменения передаточного числа трансмиссии. Классические инжекторные бензиновые двигатели очень «вялые» на оборотах менее 3,5 т. об/мин. Их мощность просыпается в зоне 4,5-6,5 тысяч оборотов. Автомат же, хотя и пытается держать обороты в высоких зонах при активном разгоне, но стрелка тахометра все равно плавает в большом диапазоне частот, захватывая не всегда самые тяговитые области.

На каких оборотах будет разгонять автомобиль вариатор?

Поскольку вариатор сам (вернее, его программа) определяет, когда прекратить повышение оборотов и начать «отдавать тягу» на колеса, то это один из самых главных вопросов управления автомобилем этого типа. «Старые» вариаторы всегда повышали обороты до максимума, заставляя «рычать» двигатель, даже если водителю нужно было лишь небольшое ускорение. Этот безусловный недостаток был исправлен в вариаторах нового поколения 2007-2010 гг.

При плавном нажатии на акселератор трансмиссия лишь чуть-чуть приподнимает обороты, разгоняя автомобиль слабо, на низких оборотах движка. При достаточно резком нажатии обороты сразу становятся в зону самого оптимального момента (на моей машине это 4,5 т. оборотов) и тянут, пока не ослабишь давление на педаль ускорения. При «педали в пол» коробка ставит сразу граничную «красную зону», т.е. максимальный крутящий момент, и держит его, пока не оторвешь педаль.

Таким образом, водитель управляет частотой оборотов двигателя при разгоне скоростью нажатия педали акселератора. Это очень логично и понятно. Чем быстрее вы хотите разогнаться, тем быстрее вы нажимаете педаль скорости.

Как устроен вариатор и как работает это устройство


Вариатор – что это? Какой-то сложный механизм, или простейшее устройство переключения передач? Самый простейший вариатор основан на применении специальных шкивов, которые связаны между собой при помощи ременной передачи. Шкивы имеют конусообразную форму, наконечники которых направлены в разные стороны и имеют возможность перемещаться в горизонтальной плоскости. Таким образом, принцип действия вариатора заключается в следующем: при изменении оборотов двигателя, под действием центробежных сил, ведущий шкив сжимается и выталкивает ремень наружу, второй шкив, в свою очередь, начинает разжиматься и ремень утопает в нем. Для управления шкивами может применяться электронная система из сервоприводов и комплекта датчиков. Во время этих процессов, передаточное число меняется плавно и практически не заметно для водителя.

Минусы вариатора

Таким образом, у вариатора масса достоинств. Но есть и недостатки. Например, сравнительно небольшая, по современным меркам, «перевариваемая» мощность двигателя. Не зря такие коробки начали своё шествие по миру на машинах малого класса. Да и сейчас мощные автомобили — все сплошь и рядом укомплектованы либо «механикой», либо классическими «автоматами», либо роботизированными коробками. Правда, прогресс идёт. И тут нельзя не вспомнить рекордсменов. Скажем, на Audi A4 2.0 TFSI клиноремённый вариатор Multitronic (с цепью) без проблем справляется с потоком в 200 «лошадей».

Вариатор Audi может передавать на колёса мощность свыше двухсот лошадиных сил

Можно возразить, что класс D — это ещё не всё. Для автомобилей представительского и бизнес-класса, и тем более для крупного внедорожника — 200 сил уже не назовёшь такой уж большой величиной. Но достижения самых современных вариаторов на этом не исчерпываются. Так, на кроссовер Nissan Murano с 3,5-литровым V6 мощностью 234 лошадиные силы ставят клиноремённый вариатор X-Tronic. Это одна из самых крупных и тяжёлых моделей, оснащённых вариатором. А что будет завтра? Второй недостаток вариаторов — сравнительно дорогое обслуживание и ремонт, специальная, а значит, недешёвая, трансмиссионная жидкость. Ремённые вариаторы могут через каждые 100—150 тысяч километров пробега требовать замены ремня. Масло при этом стоит несколько дороже, чем для «автомата», но зато менять его можно чуть реже — ориентировочно через 40—50 тысяч километров для разных моделей автомобилей.

И всё же вариаторы получают всё большее и большее распространение на машинах самых разных классов, к тому же и стоят они, обычно, дешевле хороших «автоматов» классического типа. Поскольку вариаторы располагают бесконечным числом передач, они позволяют двигателю работать на наиболее выгодных режимах — нужна ли нам (на светофорных гонках) максимальная мощность, или, напротив, плавность и наименьший расход топлива (при спокойной езде). Потому модели с вариаторами отличает, при прочих равных, высокая экономичность, сочетающаяся с не менее приличной динамикой.

Кстати, в последнее время наметилась тенденция к росту числа передач у классических «автоматов». В последних моделях встречается уже 8 передач (на легковой, заметим, машине). И делается это именно для сочетания высокой динамики и экономичности. Скоро увидим автоматы с десятью ступенями или даже с двенадцатью? А вот вариаторы уже находятся там, куда обычные автоматы с их переключаемыми планетарными рядами никогда не придут. Ведь число передач у вариатора бесконечно.

Если же температура понизилась до -30 и ниже, от поездок на автомобиле с вариаторной коробкой лучше отказаться. Если ехать нужно, тогда машину потребуется долго греть на холостых, затем допускается езда исключительно в щадящем режиме.

Пару слов — про масло и фильтра

Не могу промолчать и не высказаться про этот пункт подробнее

Масло в CVT также является очень важной составляющей в работе всего устройства в целом, как собственно и масляный фильтр. Многие производители, официальные дилеры могут вас заверять, что оно здесь залито на весь срок службы

ЭТО КРАЙНЕ НЕ ВЕРНО! Масло и фильтр являются расходными материалами и многие производители говорят что нужно менять их раз в 60 000 км, а в сложных условиях (коими являются наши Российские реалии – морозы, снег, жара, дожди, грязь и пробки в мегаполисах) стоит менять еще чаще, лично я бы советовал через 40 000 км.

ЧТО БУДЕТ ЕСЛИ НЕ СМЕНИТЬ? Масло изнашивается и зачастую пригорает (от большого пробега), образуя внутри отложения, которые могут забивать различные каналы и фильтра. Основной фильтр также может забиваться отложениями, металлической пылью и прочими «продуктами работы». В итоге падает давление от масляного насоса до магистралей гидроблока и собственно самих конусов, которые сводятся на валах. Вариатор начинает буксовать, пинаться, или даже может встать в аварийный режим. ПОЭТОМУ замена масла, фильтра и при необходимости чистка гидроблока ПРОСТО НЕОБХОДИМЫ для нормальной работы вариаторной трансмиссии. Если будете проводить интервал замены раз в 40 – 50 000 км, не перегревать «коробку» проходить может очень долго.

Вариатор в мировом автомобилестроении

В мировой практике вариаторы все чаще устанавливаются на современные автомобили. Очень популярен CVT в японском и немецком автомобилестроении.

Многие производители, разрабатывая новые модели бесступенчатых КПП, позиционируют их на рынке под собственными названиями, но сущность механизма, в целом, остается неизменной. Наиболее популярны следующие модели:

  • Для японских автомобилей — Multimatic (Honda), Multidrive (Toyota), Lineartronic (Subaru), Xtronic (Nissan);
  • Для немецких моделей — Multitronic (Audi), Autotronic (Mercedes-Benz);
  • В США вариаторы известны, как Durashift CVT или Ecotronic (Ford).

Отечественные автолюбители относятся к CVT довольно скептически. Это обусловлено рядом недостатков:

  • Передача крутящего момента в вариаторе происходит за счет силы трения, а потому их не используют в автомобилях с мощными двигателями;
  • Высокая стоимость обслуживания — дорогостоящее масло и фильтр;
  • Плохая ремонтопригодность;
  • Буксировать автомобиль, на котором установлен вариатор CVT, можно только на эвакуаторе, либо с помощью частичной погрузки ведущей оси.

Вместе с тем неоспоримы и преимущества вариатора:

  • Плавность движения;
  • Хорошая динамика разгона;
  • Экономичный расход топлива;
  • Простота конструкции;
  • Низкий вес;
  • Относительно невысокая стоимость.

Автомобили, на которых установлен вариатор CVT, в большей степени предназначены для передвижения по городу, где механизм полностью раскрывает свои плюсы, обеспечивая максимальный комфорт. Они стали хорошей альтернативой гидромеханической АКПП, хотя срок службы вариатора чуть ниже и редко превышает 150 000 км.

Рекомендуем: Магнитола не читает флешку – причина неисправности, методы ее устранения

(3 оценок, среднее: 5,00 из 5) Загрузка…

История вариатора

Автомобиль, скорость которого зависела бы исключительно от скорости вращения двигателя, был бы крайне неудобен в эксплуатации. Представьте, что в машине имеется только одна передача, например, первая или третья. В одном случае вы бы смогли ехать довольно быстро, но автомобиль бы долго разгонялся и медленно ехал в гору. В другом все было бы с точностью до наоборот – легкий старт, но крайне медленная скорость движения. Из-за таких трудностей и была разработана первая механическая трансмиссия.

Время шло, и каждый автопроизводитель пытался упростить управление машиной (всем прекрасно известно, какие трудности у некоторых водителей вызывает МКПП). В ходе таких изысканий и была разработана сначала автоматическая коробка, затем робот, ну и, наконец, вариатор, имеющий бесконечное число передач.

Различия

Различий у двух типов трансмиссий на самом деле больше, чем кажется на первый взгляд.

  1. Гидромеханический автомат универсален — его можно устанавливать на автомобили любого размера и направленности: от городских машин до спорткаров. Вариатор не подходит для мощных седанов, внедорожников или спортивных автомобилей. Его стихия — семейные и городские автомобили, а также кроссоверы.
  2. Вариатор обеспечивает большую мягкость хода и комфортность поездки. Автомат также более комфортабелен при езде, чем автомобили с МКПП, однако уступает вариатору из-за ярко выраженных рывков.
  3. Конструкция автомата имеет большую надежность и больший ресурс. Вариатор чаще ломается, требует особого обслуживания и выходит из строя раньше.
  4. Вариатор более экономичен, так как потребляет меньше топлива, чем автомат.

Устройство и принцип работы коробки передач CVT

Итак, аббревиатура CVT (от англ. Continuously Variable Transmission, что дословно означает «постоянно изменяющаяся передача»), используется для обозначения вариаторной коробки передач, которая более известна среди автолюбителей как вариатор.  Разобравшись с тем, что означает CVT коробка передач, можно перейти к особенностям конструкции и принципам работы вариатора.

Главной особенностью такой коробки является то, что вариатор представляет собой бесступенчатую трансмиссию. Чтобы было понятно, МКПП, роботы и АКПП имеют фиксированные передачи (скорости) с разным передаточным отношением, которых может быть 4, 5, 6 и т.д.

В свою очередь, вариатор CVT таких передач (ступеней) не имеет, благодаря чему  данная трансмиссия бесступенчатая.  Фактически, самый простой по конструкции вариатор имеет два вала со шкивами, которые соединены между собой ременной передачей. Ремень вариатора (цепь вариатора) состоит из клиновидных стальных звеньев, которые закреплены на прочной металлической основе в виде жгута.

Ведущий шкив присоединяется к коленчатому валу ДВС, в то время как ведомый посредством приводных валов соединяется с другими элементами трансмиссии для эффективной передачи крутящего момента на ведущие колеса автомобиля.

При этом в зависимости от оборотов двигателя и нагрузки диаметр шкивов (как ведущего, так и ведомого), постоянно, гибко и динамично меняется, что и позволяет «натянуть» или «ослабить» клиновидный ремень вариатора. Так изменяется передаточное отношение. Работает вся система под управлением электроники, также в устройстве вариатора активно используется гидравлика.

В результате вариаторная коробка передач позволяет добиться абсолютно незаметного для водителя изменения передаточного отношения, причем независимо от оборотов коленвала двигателя.  Так как переключений между ступенями (скоростями) не происходит, при езде на машине с такой КПП полностью отсутствуют рывки, толчки, задержки при переключениях и т.п.

Параллельно не происходит разрыва потока мощности, который присутствует на других КПП в момент переключений. Передаточное отношение при движении авто изменяется постоянно. Электроника учитывает скорость движения ТС, нагрузки на двигатель, обороты, угол открытия дроссельной заслонки, положение педали газа  и т.д., позволяя силовому агрегату в связке с  трансмиссией всегда работать в оптимальных режимах.

Основный достоинства и недостатки коробки передач CVT

Принцип бесступенчатости позволил добиться тех положительных результатов, к которым стремились инженеры, создавая вариатор для автомобиля. К ним можно отнести следующее:

  • Набор скорости автомобилем происходит очень плавно, рывки и «провалы» отсутствуют.
  • Разгон до необходимой скорости происходит значительно быстрее из-за отсутствия необходимости переключения передач.
  • Выгодное отличие от механической коробки в плавности движения с места и невозможности заглохания двигателя в пробках или на светофоре.
  • Наличие всего двух педалей для управления автомобилем.
  • Экономичность и отсутствие шума при разгоне.
  • Более динамичный разгон и плавность хода, чем у автомобиля с автоматической коробкой передач.
  • Сниженное количество выбросов в атмосферу вредных веществ.

При всех своих преимуществах, вариатор пока не пользуется большой популярностью у водителей, так как они относятся к нему с некоторой опаской. Причиной тому служат следующие недостатки:

  • Невозможность длительного движения автомобиля, оборудованного бесступенчатой трансмиссией, на максимальной мощности и на предельных оборотах.
  • Большая прихотливость агрегата. Замена фильтров и масла производится каждые 30 000 километров.
  • Использование для смазки дорогостоящей жидкости, влияющей на долговечную работу ремня.
  • Грубый, интенсивный стиль вождения, с резкими движениями и экстренными торможениями, может вывести вариатор из строя.
  • Только автомобили, оборудованные двигателями мощностью до 220 лошадиных сил, могут оснащаться коробкой передач CVT.
  • Дорогостоящий ремонт такой коробки вкупе с дефицитом разбирающихся в ней специалистов, добавляет ей минусов.
  • Сложность электронной системы управления приводит к тому, что повреждение хотя бы одного датчика дестабилизирует работу всей коробки.

Как видно из перечисленных преимуществ и недостатков, сделать выбор в пользу бесступенчатой трансмиссии можно только определившись с тем, что для нас важно в автомобиле, какой стиль вождения для нас приемлем.

Резюме: плюсы и минусы вариатора.

Итак, подведем итоги всего вышесказанного.

Минусы вариатора.

  1. Невозможность резко стартануть с места, с прокручиванием колес.
  2. Не работает со слишком мощными двигателями. Современные вариаторы ставят на авто с двигателем до 200 лошадей.
  3. Для сложного вождения надо менять свои навыки. В те моменты, когда нужно точно «давать газ» (стабилизация при маневре, вызов заноса на полном и заднеприводном авто, скоростной выход из поворота и т.д.), надо давать чуть упреждающее нажатие на педаль акселератора.
  4. Невозможность хорошей спортивной езды. Спортивные приемы плохо работают.

Плюсы вариатора.

  1. Хорошие показатели разгона для среднемощных автомобилей.
  2. Пониженный расход топлива по сравнению с автоматом. Особенно хорошо проявляется экономия топлива в сочетании с круиз контролем при движении по трассе.
  3. Дополнительная безопасность в экстремальных ситуациях. Плавное нарастание и падение тяги не дает дестабилизировать авто. Постоянное сцепление избавляет, например, от таких моментов, как нестабильное поведения автомобиля в управляемом заносе при автоматической смене передачи.
  4. Ну и, естественно, все плюсы «автомата»: не надо переключать передачи, нажимать сцепление и т.д. Т.е. легкость управления автомобилем.

Как работает тороидальный вариатор

Глядя на схему тороидального устройства, может показаться, что оно не относится к механизмам вариаторного типа. Здесь отсутствует ременная передача, шкивы не перемещаются относительно друг друга (не сходятся и не расходятся), валы стоят неподвижно. Но, если проанализировать принцип действия данного механизма, получается, что он очень похож на классический вариатор:

  1. Ведущий диск вариатора прочно сидит на выходном валу двигателя внутреннего сгорания.
  2. Ведомый – передает вращение на приводной вал главной передачи.
  3. Ролики передают момент вращения от силового агрегата на ведомый диск.
  4. Передаточное число изменяется, в зависимости от угла наклона роликов и места контакта с дисками.

Благодаря двум степеням свободы, ролики вариатора могут крутиться вокруг своей оси, а также совершать наклоны в вертикальном направлении. В результате происходит их контакт с дисками на различных уровнях.

Признаки неисправности вариатора

Выход из строя бесступенчатой трансмиссии не проходит бесследно. Ниже представлены основные признаки неисправности вариатора, указывающие на необходимость диагностики узла.

  • автомобиль не едет вперед и назад, но двигатель работает;
  • слабая динамика при выжатой педали газа и хорошем дорожном покрытии;
  • сильный толчок при переводе селектора;
  • прерывистое движение;
  • вариатор не реагирует на ручное управление;
  • машина движется, когда селектор находится в положении нейтрали;
  • гул и прочие посторонние звуки со стороны бесступенчатой трансмиссии;
  • вариатор не реагирует на селектор.

Что лучше: автомат или вариатор

Однозначного вывода о том, какой тип трансмиссии лучше, сделать нельзя. АКПП и вариатор значительно различаются и в целом предназначены для различного типа автомобилей. Вариатор подходит для спокойного вождения, автомат более универсален. Он также достаточно комфортабелен, но позволяет ездить в спортивных режимах, буксировать прицепы, передвигаться по легкому бездорожью и т. д.

У обоих видов трансмиссий есть свои поклонники, и их аргументы звучат достаточно убедительно. Можно сказать, что для современного уровня технологий вариатор и коробка-автомат практически равны в своих преимуществах. Однако это относится только к АКПП с количеством передач не меньше 6 — старые добрые 4-ступенчатые автоматы уже значительно проигрывают современным вариаторам.

В целом сейчас на рынке установилось равновесие — вариаторы заняли свою нишу в виде семейных автомобилей и кроссоверов. Классические коробки-автомат хоть и уступили отдельный сегмент рынка вариаторам, прочно удерживают свою нишу, особенно в доле дорогих и спортивных автомобилей. Изменить ситуацию может дальнейшее совершенствование вариаторов — повышение надежности, увеличение ресурса и наделение способностью «переваривать» большой крутящий момент сделает их безусловным лидером среди различных видов трансмиссий.

Основные механизмы вариатора (из чего состоит CVT?)

Бесступенчатая коробка включает гораздо большее число механизмов. Её работа невозможна без целого ряда узлов, которые обеспечивают полноценную работу трансмиссии. Например, вариатор не может самостоятельно обеспечить задний ход автомобиля. За это отвечает планетарный редуктор. Если бы не было сцепления, то крутящий момент сразу же поступал на колеса. Чтобы автомобиль начинал движение и ускорялся плавно, в конструкции CVT предусмотрено автоматическое сцепление. Оно может быть:

  • центробежным (CVT Transmatic);
  • многодисковым «мокрым» (CVT Multitronic);
  • электромагнитным (CVT Hyper);
  • гидротрансформаторным (CVT Xtronic, Autotronic, Multidrive).

Гидротрансформаторное сцепление встречается повсеместно, другие разновидности встречаются намного реже. Сцепление с гидротрансформатором максимально плавно передает момент, продлевая срок службы коробки передач. Также такое сцепление исключает проскальзывание на высоких оборотах, но может перегреваться, о чем подскажет мерцающий индикатор на приборной панели. Конечно, все устройства должны работать под управлением единого «мозгового» центра, которым в вариаторе выступает блок управления. К нему поступают сигналы от датчиков, считывающих данные самых разных систем.

Программная часть обрабатывает информацию и изменяет режим работы коробки передач. Водителю достаточно выбрать нужный режим – «спортивный», «экономичный». Некоторые модификации вариаторной коробки позволяют ступенчато в ручном режиме переключать передачи. Главной технической жидкость выступает трансмиссионное масло, которое поступает в нужные масляные каналы за счет работы гидроблока.

Внутри корпуса можно найти фильтры (грубой и тонкой очистки), магниты, улавливающие металлическую стружку – продукт износа механических частей коробки.

Выбираем масло в вариатор (по марке)

В связи с тем, что CVT быстро перегревается, ему требуется отдельный радиатор. Это устройство охлаждает моторное масло и отводит лишнее тепло.

Как это работает

В основе клиноременного вариатора лежит использование ременной передачи. Шкивы образованы коническими дисками, которые могут сдвигаться или же раздвигаться, соответственно уменьшая или увеличивая свой диаметр. От их диаметров и будет зависеть передаточное число. Вне зависимости от того, чем связаны шкивы (ремни, роликовые или пластинчатые цепи), принцип работы вариатор не изменится. Однако клиновидным ремням отдают предпочтение просто потому, что они глубоко врезаются в шкив – это обеспечивает хорошее сцепление. Вот важные моменты, касающиеся работы вариатора:

  • Для троганья места используются или гидротрансформатор, или обычное сцепление. Затем оно блокируется;
  • Управляют дисками шкивов электронная система: датчики, сервоприводы и блоки управления;
  • Ременная и цепная передача не обеспечивает реверсивного движения – за него отвечают дополнительные механизмы (обычно планетарный редуктор).

Управление вариатором осуществляется при помощи рычага селектора. Режимы управления при этом те же, что и у автоматических коробок передач. К CVT при этом может быть реализована особая функция: выбор фиксированных передаточных отношений. Аналогичная функциях есть у Tiptronic. Однако ручное управление призвано решить психологическую проблему – далеко не все водители могут быстро привыкнуть к особенностям работы вариаторов.

Что касается процессов внутри бесступенчатой коробки передач, то они выглядят следующим образом: когда автомобиль начинает двигаться, шкив вариатора имеет малый диаметр, а диаметр ведомого диска максимален; по мере увеличения оборот мотора ведущий шкив увеличивается в диаметре, а ведомый – наоборот. За счет изменения диметров шкивов и удается регулировать передаточное число. Для лучшего понимания предлагаем такой пример:

  • Перед вами находится два одинаковые параллельные вала, связанных друг с другом ремнем;
  • Один из валов начинает вращаться, передавая крутящий момент второму валу через ременную передачу;
  • Диаметр одного из валов меняется, но он продолжает вращаться с той же скоростью;
  • Вследствие разницы в диаметрах второй вал будет вращаться с другой скоростью – большей или меньшей, в зависимости от того, как изменился диаметр первого вала.

Стоит отметить, что по ходу разгона автомобильный вариатор будет сам поддерживать оптимальные обороты двигателя, – для полной реализации мощности и улучшения динамики – что оказывается крайне непривычным и даже неудобным для многих водителей. Упомянутая функция выбора фиксированных передаточных отношений призвано решить ту самую психологическую проблему, вызванную особенностью работы коробки-вариатора.

Правила эксплуатации

Напоследок стоит рассказать о том, как нужно правильно ездить на коробке вариаторе и что следует знать об особенностях эксплуатации.

Чтобы понять, можно ли буксировать автомобили с вариаторами и действительно ли можно при вариаторе на автомобиле таскать за собой прицеп, стоит взглянуть на 5 главных ошибок автомобилистов.

  1. Резкие разгоны и большая скорость. Если вы не знаете, как правильно пользоваться вариатором, запомните главное. Эта коробка не любит агрессивное вождение. Это гарантия быстрого выхода из строя трансмиссии. Чем выше нагрузки, тем быстрее изнашивается агрегат.
  2. Эксплуатация в условиях бездорожья. Сами производители вводят в заблуждение покупателей, предлагая кроссоверы с CVT. Бездорожье связано с постоянными пробуксовками, высокими оборотами. Это влечёт за собой перегрев ремней и шкивов. Зацепы и проскальзывания вовсе ведут к задирам на шкивах.
  3. Буксировка прицепа. Вариатор не любит тащить за собой тяжёлый груз. Поэтому CVT с прицепами являются опасной комбинацией. Если вам требуется регулярно перевозить на машине тяжёлые грузы, используя прицеп, от вариатора категорически откажитесь. То же самое можно ответить на вопрос о том, можно ли буксировать другие авто на вариаторе. Лучше этого не делать. А если и возникла такая необходимость, то только при скорости до 60 км/час и не более 50 км.
  4. Буксировка машины. Часто автолюбители интересуются тем, можно ли буксировать автомобили с коробкой вариатором. Нет, делать это нельзя ни в коем случае. Если автомобиль заглох, машину следует грузить на эвакуатор или использовать метод частичной погрузки. В противном случае ведомый вал начнёт вращаться от автоколёс, и в итоге цепь либо ремень проточат неподвижный вал. Коробка выйдет из строя.
  5. Небрежное обслуживание. CVT крайне чувствительная к качеству расходников, особенно масла. Для вариаторов применяется специальная смазка. Оптимально её менять каждые 30 тысяч км., использовать только оригинальную жидкость, рекомендованную производителем.

У вариатора неплохие перспективы. Но лишь при условии, что работа над ошибками продолжится, и слабые стороны CVT в последующем будут устранены.

Основные неисправности

Как уже стало понятно, в вариаторе есть чему ломаться или выходить из строя

На практике современные коробки-вариаторы нуждаются в дорогостоящем ремонте немногим чаще более привычных «автоматов», но вот обслуживать их нужно намного чаще и с большим вниманием. Как правило, в бесступенчатой трансмиссии выходят из строя:

  • Ремень / цепь;
  • Электроника (нарушение контактов, повреждение проводки, поломка датчиков);
  • Гидротрансформатор;
  • Селектор;

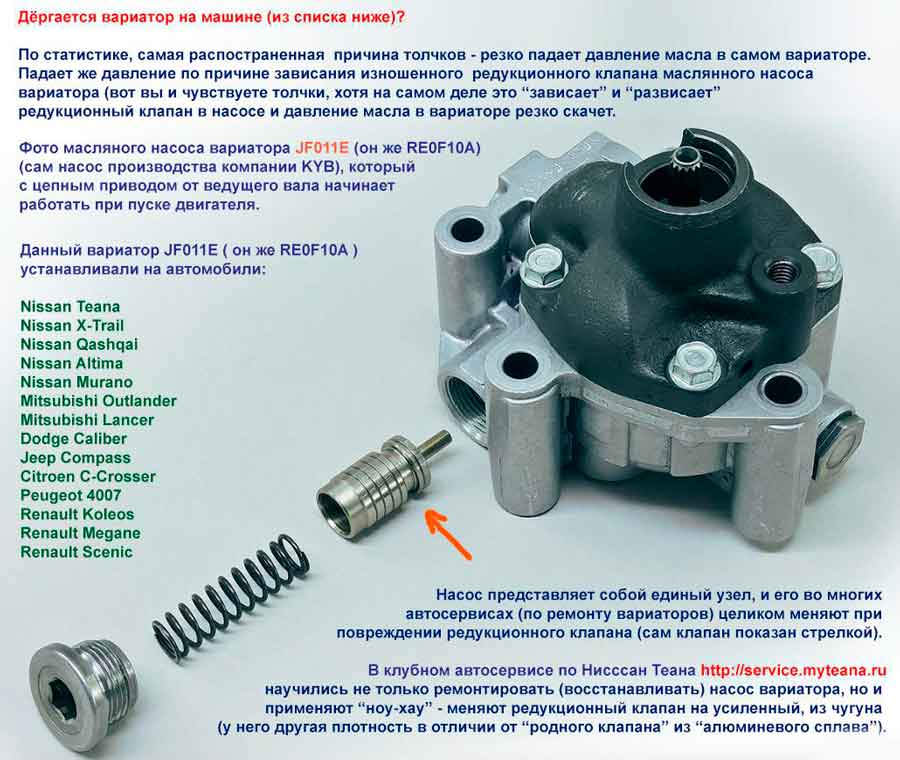

  • Масляный насос (как правило, его редукционный клапан);
  • Муфта переднего хода.

Особняком стоят проблемы, связанные с ЭБУ

Определить их можно в ходе компьютерной диагностики – не будем заострять на этом внимание. А вот касается поломки механических элементов вариатора, то здесь все сложнее

Основные признаки поломок: движение авто даже на нейтральной передаче, невозможность переключить скорость в ручном режиме, пробуксовка, рывки. За перечисленным может крыться выход из строя как механических, так и электрической части вариаторы. Чаще всего, впрочем, наблюдается поломка «механики». Что касается электронных компонентов радиатора, то в подавляющем большинстве случаев требуется проверка электропроводки, контактов, реже – электрогидравлического модуля, датчиков.

Что лучше: автомат или вариатор

Однозначного вывода о том, какой тип трансмиссии лучше, сделать нельзя. АКПП и вариатор значительно различаются и в целом предназначены для различного типа автомобилей. Вариатор подходит для спокойного вождения, автомат более универсален. Он также достаточно комфортабелен, но позволяет ездить в спортивных режимах, буксировать прицепы, передвигаться по легкому бездорожью и т. д.

У обоих видов трансмиссий есть свои поклонники, и их аргументы звучат достаточно убедительно. Можно сказать, что для современного уровня технологий вариатор и коробка-автомат практически равны в своих преимуществах. Однако это относится только к АКПП с количеством передач не меньше 6 — старые добрые 4-ступенчатые автоматы уже значительно проигрывают современным вариаторам.

В целом сейчас на рынке установилось равновесие — вариаторы заняли свою нишу в виде семейных автомобилей и кроссоверов. Классические коробки-автомат хоть и уступили отдельный сегмент рынка вариаторам, прочно удерживают свою нишу, особенно в доле дорогих и спортивных автомобилей. Изменить ситуацию может дальнейшее совершенствование вариаторов — повышение надежности, увеличение ресурса и наделение способностью «переваривать» большой крутящий момент сделает их безусловным лидером среди различных видов трансмиссий.

Что такое вариатор?

Если робот, по сути, является той же самой механикой с той лишь разницей, что выжиманием сцепления и переключением передач занимается электроника, то коробка CVT (она же вариатор) кардинально отличается от своих собратьев.

Основная особенность CVT в том, что она подстраивается под требуемые условия и непрерывно вычисляет нужное передаточное число. Таким образом, в автомобиле с установленным вариатором имеется бесконечное количество передач. Такая особенность позволяет значительно экономить топливо и оптимизировать энергозатраты.

Бесступенчатые трансмиссии бывают двух видов:

  • Клиноременные (устанавливаются на 90% машин с таким типом коробки);
  • Тороидальные.
