Ксенон, билинзы и биксенон: особенности, выбор, установка

Отличия ксенона от биксенона

Как вы уже поняли, разница между ксеноном и биксеноном заключается в возможности использования разных режимов функционирования.

Ксеноновая оптика обычно используется для режима ближнего света фар, реже – в качестве источника формирования обоих лучей, и ближнего, и дальнего, но в этом случае потребуется не два, а четыре комплекта, что удваивает стоимость таких систем, и так немаленькую. Разумеется, фонари в этом случае будут сдвоенными, предназначенными для раздельного размещения ламп, и это тоже является проблемой, поскольку сохранить прежним размер такого фонаря крайне сложно.

Биксеноновые фары лишены этого недостатка – они могут быть установлены в штатный одинарный фонарь, что делает их более универсальным решением. Понятие универсальности здесь условное, поскольку при самостоятельной установке биксенона всё равно придётся многое доделывать и переделывать, при этом нужно будет и узаконить такую модификацию головного света, что тоже довольно хлопотно и дорого.

Но если говорить об автомобилях, топ-комплектации которых предусматривают установку ксенона/биксенона, то здесь возможностей светового тюнинга у обладателей более приземлённых авто с достаточно бедной комплектацией намного больше.


Световой тюнинг автомобиля

Что касается технических характеристик разных типов световых приборов, то здесь разница между ксеноном и биксеноном практически нивелируется, но по сравнению с галогенной оптикой отличия заметны.

В частности, по значению световой температуры ксенон существенно лучше галогенных ламп: если последние обеспечивают генерацию светового потока с температурой в диапазоне 3-3.4 кК, то у ксеноновых аналогов этот показатель существенно выше: 4.3-5.0 кК.

Ночью оптимальный свет должен иметь белое иди жёлтое свечение. Смещение цветовой температуры вверх по шкале характерен для голубого спектра, который для глаз водителя более утомителен, поскольку предполагает вождение с большим напряжением.

И у ксеноновых, и у биксеноновых ламп именно это и происходит – показатель цветовой температуры может достигать значений порядка 6000 кельвинов. При этом интенсивность рассеивания светового луча также повышается, что можно объяснить ростом частоты колебания световой волны.

Обычной собирательной линзе не по силам справиться с необходимостью фокусировки рассеянного светового потока в более чёткий и направленный луч, поэтому в газоразрядных световых приборах используют металлический экран, сносно справляющийся с поставленной задачей.

Впрочем, такие тонкости не столь важны, ведь по яркости, цветности и другим характеристикам различия между ксеноном и биксеноном не принципиальны. Но зато может иметь место несовместимость на уровне цоколей. Пользователи отмечают, что биксеноновая оптика служить чуть меньше, что можно связать с более сложной конструкцией этих световых приборов.

Кроме режима использования, концептуальное отличие между этими типами светооптики заключается в стоимости. Обычные ксеноновые комплекты намного дешевле, но стоит учитывать, что вам придётся решать проблему дальнего света – возможно, за счёт приобретения второго ксенонового комплекта, что будет уже дороже биксенона с его монолинзой.

В последнее время рынок предлагает более элегантное решение – так называемые билинзы, позволяющие совмещать в ксеноне оба типа луча, дальний и ближний.

В целом автовладелец, намеревающийся заменить штатную галогенную оптику на газоразрядную, должен учитывать следующие факторы:

  • ксеноновые комплекты обычно используются для обеспечения работы в режиме ближнего света;
  • двухрежимный биксенон – альтернатива совмещённым галогенкам (такая оптика на сегодня считается самой распространённой);
  • билинзовый ксенон может оказаться предпочтительнее биксенона, но это технология, которая пока еще хорошо не апробирована.

Отметим также, что внешне отличить ксенон от биксенона по самой колбе затруднительно – они одинаковые, а вот патрон у би чуть больше, как и количество проводов.

Отличия ксенона от биксенона

Как вы уже поняли, разница между ксеноном и биксеноном заключается в возможности использования разных режимов функционирования.

Ксеноновая оптика обычно используется для режима ближнего света фар, реже – в качестве источника формирования обоих лучей, и ближнего, и дальнего, но в этом случае потребуется не два, а четыре комплекта, что удваивает стоимость таких систем, и так немаленькую. Разумеется, фонари в этом случае будут сдвоенными, предназначенными для раздельного размещения ламп, и это тоже является проблемой, поскольку сохранить прежним размер такого фонаря крайне сложно.

Биксеноновые фары лишены этого недостатка – они могут быть установлены в штатный одинарный фонарь, что делает их более универсальным решением. Понятие универсальности здесь условное, поскольку при самостоятельной установке биксенона всё равно придётся многое доделывать и переделывать, при этом нужно будет и узаконить такую модификацию головного света, что тоже довольно хлопотно и дорого.

Но если говорить об автомобилях, топ-комплектации которых предусматривают установку ксенона/биксенона, то здесь возможностей светового тюнинга у обладателей более приземлённых авто с достаточно бедной комплектацией намного больше.


Световой тюнинг автомобиля

Что касается технических характеристик разных типов световых приборов, то здесь разница между ксеноном и биксеноном практически нивелируется, но по сравнению с галогенной оптикой отличия заметны.

В частности, по значению световой температуры ксенон существенно лучше галогенных ламп: если последние обеспечивают генерацию светового потока с температурой в диапазоне 3-3.4 кК, то у ксеноновых аналогов этот показатель существенно выше: 4.3-5.0 кК.

Ночью оптимальный свет должен иметь белое иди жёлтое свечение. Смещение цветовой температуры вверх по шкале характерен для голубого спектра, который для глаз водителя более утомителен, поскольку предполагает вождение с большим напряжением.

И у ксеноновых, и у биксеноновых ламп именно это и происходит – показатель цветовой температуры может достигать значений порядка 6000 кельвинов. При этом интенсивность рассеивания светового луча также повышается, что можно объяснить ростом частоты колебания световой волны.

Обычной собирательной линзе не по силам справиться с необходимостью фокусировки рассеянного светового потока в более чёткий и направленный луч, поэтому в газоразрядных световых приборах используют металлический экран, сносно справляющийся с поставленной задачей.

Впрочем, такие тонкости не столь важны, ведь по яркости, цветности и другим характеристикам различия между ксеноном и биксеноном не принципиальны. Но зато может иметь место несовместимость на уровне цоколей. Пользователи отмечают, что биксеноновая оптика служить чуть меньше, что можно связать с более сложной конструкцией этих световых приборов.

Кроме режима использования, концептуальное отличие между этими типами светооптики заключается в стоимости. Обычные ксеноновые комплекты намного дешевле, но стоит учитывать, что вам придётся решать проблему дальнего света – возможно, за счёт приобретения второго ксенонового комплекта, что будет уже дороже биксенона с его монолинзой.

В последнее время рынок предлагает более элегантное решение – так называемые билинзы, позволяющие совмещать в ксеноне оба типа луча, дальний и ближний.

В целом автовладелец, намеревающийся заменить штатную галогенную оптику на газоразрядную, должен учитывать следующие факторы:

  • ксеноновые комплекты обычно используются для обеспечения работы в режиме ближнего света;
  • двухрежимный биксенон – альтернатива совмещённым галогенкам (такая оптика на сегодня считается самой распространённой);
  • билинзовый ксенон может оказаться предпочтительнее биксенона, но это технология, которая пока еще хорошо не апробирована.

Отметим также, что внешне отличить ксенон от биксенона по самой колбе затруднительно – они одинаковые, а вот патрон у би чуть больше, как и количество проводов.

Пример схемы подключения биксенона

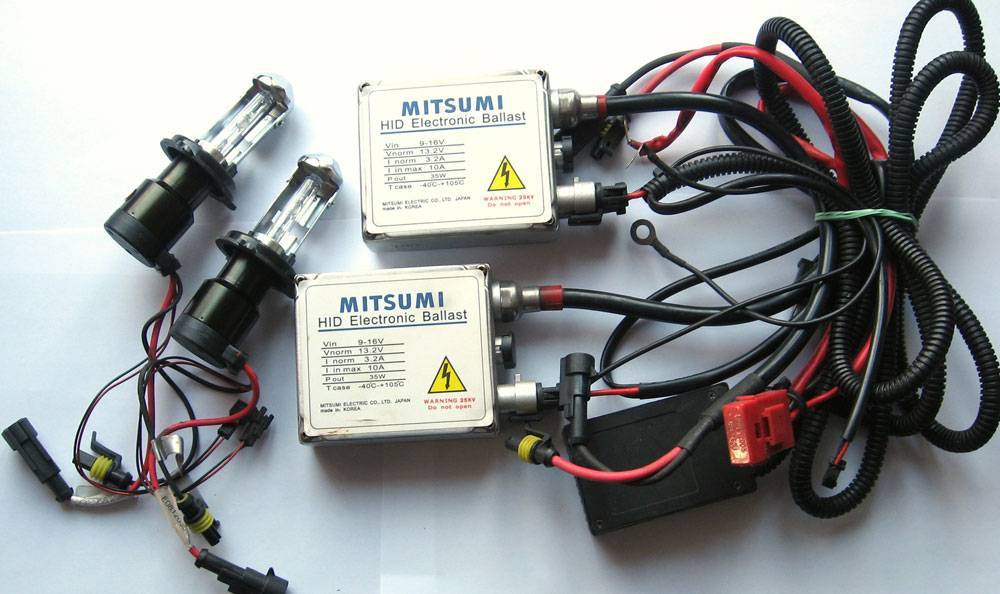

Когда мы говорили о приобретении комплекта ксенонового головного света, то вскользь упоминали и о необходимости покупки дополнительного оборудования. Имелись в виду компоненты, необходимые для подключения ксеноновой оптики к бортовой цепи автомобиля – это, строго говоря, этап, выполняемый отдельно от собственно монтажа фар и имеющий ряд особенностей.

Перед тем, как приступить к описанию схемы подключения биксенона, имеет смысл рассмотреть график зависимости силы тока от напряжения при работе стандартной ксеноновой лампы.

Включение ксенона – процесс многоэтапный, включающий:

  • стадию поджига;
  • режим поглощения;
  • разогрев;
  • подготовительный этап;
  • выход на стационарный режим.

В момент розжига на цоколь подаются штатные 12 А, а общее потребление блока розжига составляет порядка 150-160 Вт. После розжига оно падает до 60 Вт, а после выхода на рабочий режим – 45 Вт.

Использование некачественной проводки может отрицательно сказаться на работе блока, поскольку она не имеет запаса, необходимого для работы в быстро сменяющихся режимах (разница в скачках напряжения может достигать 25 КВ, потребляемого тока – до 15 А). К тому же дешёвые китайские провода подвержены быстрому окислению разъёмов, что приводит к неработоспособности БР уже спустя несколько месяцев после установки.

Итак, приводим пример правильной схемы (но не единственной) подключения ксеноновых фар:


Пример схемы подключения биксенона

Как видим, блоки розжига запитываются через предохранитель отдельными проводами, причём в схему подключения входит также силовое реле. На вход питание подаётся порционно. Подобная схема считается практически идеальной. Не полностью идеальной, поскольку при микроскопическом несовпадении характеристик ёмкости конденсаторов и обмоток реле будет наблюдаться и едва заметная задержка между включением левой и правой фары.

Для реализации такой схемы потребуется приобретение следующих компонентов:

  • двух предохранителей (вместе с держателями) номиналом 20А;
  • силовых реле номиналом 30А;
  • двух конденсаторов номиналом 1500 мкФ (16-вольтовых);
  • двух разъёмов с соответствующим цоколем;
  • четырёх диодов типа 1N4007, посредством которых осуществляется развязка ламп для работы в режиме ближнего/дальнего света);
  • проводов сечением минимум 1.5 мм2 (питание БР) и 0.5 мм2 для подключения остальных потребителей;
  • клемм для реле;
  • клемм для подключения проводки к АКБ (4 шт.).

Распространённой вариацией этой схемы является её упрощённый вариант, при котором используется одно силовое реле, запитывающее оба блока розжига. Однако при этом возрастает риск подгорания контактов реле, что приводит к залипанию и неработоспособности устройства в целом.

Главные аспекты

Перед тем, как начинать тюнинг автомобиля, рекомендуется посоветоваться с мастером автосервиса, который расскажет, какой тип ламп лучше подойдет для машины конкретной модели.

Несмотря на все плюсы, ксенон и биксенон имеют множество минусов, которые обязательно следует учесть.

Общие понятия

Существует несколько понятий, с которыми может столкнуться водитель, выбирая тип ламп для своего транспортного средства:

Ксеноновая лампаСтеклянная колба, наполненная под большим давлением инертным газом. В колбе закрепляются два электрода, через которые подается ток. Под высоким напряжением инертный газ начинает светиться, в результате чего свечение оказывается сильным и стабильным. Направление пучка света не меняется. За счет отсутствия в конструкции нити накаливания, лампы практически не нагреваются в период использования
БиксенонКсеноновая лампа, имеющая два рабочих режима. Водитель может использовать ближний и дальний свет. Биксенон был изобретен гораздо позже ксенона и представляет собой несколько видоизмененную конструкцию в виде металлической шторки
Линзы для фарЭто устройство, используемое для того, чтобы улучшить работу ксеноновых ламп и придать световому пучку определенную направленность

При использовании обычной – штатной бортовой системы машины не создаются специальные условия для горения дуги. Так, к любой ксеноновой лампе в комплекте прилагается блок розжига.

За счет такого преобразования гарантируется возникновение дуги в колбе, наполненной газом, и лампы начинают ярко светить.

В чем разница освещении

Используя ксеноновые лампы, можно получить качественный ближний свет. За счет работы биксеноновых ламп обеспечивается качественное ближнее и дальнее освещение.

Роль такого механизма играет металлический экран, который также называют рефлекторной шторкой. Перемещение механизмов осуществляется с помощью магнита.

При этом открываются разные зоны фар, в зависимости от того, какой участок дороги необходимо осветить.

Так, отличие биксенона заключается в том, что при его использовании водитель может менять фокус и добиваться освещения на разные расстояния.

За счет того, что биксеноновые фары имеют более сложную и совершенную конструкцию, они стоят дороже ксеноновых. При этом принцип их работы идентичен. Разница заключается в качестве работы оборудования.

Достоинства ксенона и биксенона:

Энергопотребление низкоеОднако освещение дороги происходит на высшем уровне
Если приобрести качественные лампы и блоки розжига от известных брендовМожно увеличить срок эксплуатации ламп. В среднем, срок службы составляет 2000 часов. За счет этого существенно снижаются эксплуатационные расходы на системы освещения
Стандартная лампа из галогена мощностью 55 ваттОтдает около сорока процентов мощности в тепло. Биксеноновые и ксеноновые лампы отдают лишь 6%. За счет этого увеличивается срок службы
В темное время сутокВодителю легче управлять транспортным средством, поскольку дорога хорошо освещается насыщенным белым цветом

Кроме плюсов у ламп их ксенона и биксенона имеются и минусы:

По сравнению с обычными лампами для фарСтоимость достаточно сильно завышена
После того, как лампы будут установлены, их нужно настроитьСделать это можно только на пункте СТО, поскольку требуется специальное оборудование – автокорректор фар
В случае сгорания одной лампыТребуется замена сразу двух

Сильнее всего разница между ксеноновыми, биксеноновыми лампами и штатной оптикой выражается в яркости и направленности света.

При использовании биксеноновых линз водитель получает одинаково качественное освещение при использовании как ближнего, так и дальнего цвета.

Фото: разница между ксеноновыми, биксеноновыми лампами и штатной оптикой

Какими нормативными актами регулируется

Нормативные акты, которые должны быть приняты во внимание водителями, желающими установить на своем автомобиле ксеноновые или биксеноновые лампы:

  1. Постановление Правительства РФ № 1090 «О Правилах Дорожного Движения». Указываются правила использования водителями фар, и особенности получения разрешения на тюнинг авто, а также, правила управления автомобилем и применение ближнего/дальнего цвета.
  2. Разъяснения Департамента обеспечения безопасности дорожного движения МВД РФ «Об использовании ксеноновых фар». Документ был принят от 20 февраля 2010 года и действует до сих пор.
  3. Кодекс об Административных Правонарушениях – ФЗ № 195.

Если конструкция машины не подразумевает использование нештатного ксенона, то есть, линзы и лампы не были установлены в условиях производства, рекомендуется получить разрешение перед самостоятельной установкой ксенона или биксенона.

Главные отличия

Безопасность водителя и пассажиров стоит на первом месте, поэтому главное внимание уделяется освещению автомобиля. Вопрос только в том, какому из вариантов отдать предпочтение — ксенону или биксенону

Принципиальное отличие устройств — в особенностях фокусирования (о чем упоминалось выше).

Что касается главных параметров — надежности, экономичности и яркости света, то здесь разницы нет.

Если в автомобильной оптике не предусмотрено разделение, то стоит монтировать Bixenon, монтаж которого реально сделать и самостоятельно.

Что требуется, так это выбрать товар, внимательно изучить инструкцию и следовать рекомендациям. Главное — не забывать о точной настройке биксенона, позволяющего переключать режимы освещения и получать сразу два режима (ближний и дальний).

Одно из главных различий биксенона и ксенона — цена, которая для многих становится ключевым фактором при выборе.

Так, минимальная стоимость комплекта ксенона с учетом монтажных работ составляет 2000 рублей и более.

Что касается биксенона, то здесь затраты на покупку и монтаж возрастают в среднем на 50-70%.

Вот почему автолюбители часто отдают предпочтение более экономному — «смешанному» варианту исполнения, когда ближний свет обеспечивает ксенон, а дальний — «галогенка».

Причина в том, что дальний свет необходим только за городом, в дальних путешествиях, а для повседневного применения используется классический «ближний».

Стоит отметить отличие ксенона и биксенона и по параметру цветовой температуры. В отличие от галогенных ламп, ксеноновые осветительные устройства выдают 4,3 тысяч Кельвинов и выше. Для сравнения у «галогенки» только 3000-3200 К.

Для лучшего освещения участка дороги ночью стоит использовать лампы, имеющие желтоватый или белый оттенок. Что касается синего свечения, то оно характерно для высокого показателя температуры и считается «модным». Минус в том, что такое освещение будет напрягать зрение, что приведет к сильному утомлению человека за рулем.

Рост температуры в Кельвинах приводит к большей активности рассеивания света. Как следствие, возрастает частота волновых колебаний. В итоге собирающая линза не способна решить задачу объединения отдельных лучей в один пучок.

Наличие же металлического экрана способствует преобразованию картинки в требуемом направлении.

Еще раз стоит отметить вопрос цены. Действительно, ксенон считается вариантом более доступным. Но здесь стоит учесть ряд критериев — световую температуру и производителя.

Так, в дорогих устройствах дуга между электродами является статичной, что способствует получению яркого светового пучка. Бюджетные модели таким свойством не отличаются.

Недостатки корейских и китайских аналогов

• Продолжительное время розжига лампочек (20 сек. — 3 мин.). • Маленький срок службы (1 мес. – 1,5 года). • Оригинальные лампы Osram и Philips иногда не подходят под корейские и китайские блоки из-за других вольт-амперных характеристик. • Неэкранированная высоковольтная проводка частично располагается за пределами корпусов фар (в моторном отсеке), что может спровоцировать электрические помехи, а при нарушении изоляции может выйти из строя электрооборудование. • Защита от включения без лампочки в блоке розжига отсутствует, поэтому он выходит из строя вместе с перегоревшей лампой (сгорает игнитор).

Самой большой проблемой всех ксеноновых ламп с цоколем Н является то, что колба


соединена с ним посредством силикона или композитного клея. При ее нагреве он испаряется и оседает на линзе, зеркале отражателя и внутренней части стекла в виде беловатого налета, который «убивает» фару в течение нескольких месяцев, потому что закопченный отражатель уже не может отражать свет, а только поглощает его, при этом еще и сильно нагреваясь. Перегрев вызывает выгорание слоя защитного лака и затем самого зеркала. Такие фары совсем скоро придется менять, причем «выкатится» эта процедура во много раз дороже, чем покупка штатного комплекта.

Установка ксенона с фирменными лампами типа D безопасна для фар. Их колба оборудована металлическим бандажом, который надежно удерживает устройство в цоколе из пластика. Данная конструкция обеспечивает соблюдение правильного теплового режима в лампе и в оптической системе. Однозначно не рекомендуется заменять штатные галогенки ксеноновыми приборами с цоколями Н или галогеновыми лампочками повышенной мощности, т. к. практически всегда такие эксперименты заканчиваются необходимостью покупки новых фар. Чтобы улучшить освещение, следует произвести замену оптических элементов внутри них, т. е. установить линзы.

Из всего вышесказанного следует один вывод: лучший ксенон – штатный. Однако многие автовладельцы доверяют и аналогам. О том, по каким критериям следует выбирать свет для своего автомобиля, поговорим дальше.

Принцип работы ксеноновых и биксеноновых ламп

Чтобы понять принцип действия биксенона и ксенона, стоит разобраться в особенностях каждого из них.

1. Ксенон.

Лампа внутри которой содержится инертный газ. Главное отличие от привычных лампочек — отсутствие нити накаливания.

Принцип работы прост и гениален. Внутри лампы газ ксенон и пара электродов. Между ними появляется разряд высокого напряжения, который заставляет газ светиться.

Как следствие, возникает яркий пучок света определенного направления. Получается, что главный источник света — газ.

Если говорить подробнее, то внутри стеклянной емкости, имеющей размер спичечной головки, содержится смесь солей металла и инертного газа (ксенона).

Разряд высокого напряжения появляется между электродами, которые помещены в колбу, что способствует появлению яркого свечения смеси.

Главный плюс такой конструкции — минимум энергозатрат при качественном освещении.

Сложность ксенона заключается в организации электросети. Принцип действия прост, чего не скажешь о схеме построения.

Для пуска ксенона и появления разряда между электродами должно быть создано напряжение в 25 000 Вольт. Чтобы гарантировать горение, необходима поддержка переменного тока с напряжением в 330 Вольт и частотой 330 Герц.

Вот почему при монтаже ксеноновых фар не обойтись без установки дополнительных узлов, один из которых — блок поджига.

Главный плюс ксенона — отсутствие спирали. Но такая отличительная черта привела к появлению новой проблемы — ослеплению водителей встречных автомобилей.

В «галогенках» схема проще. Там, чтобы исключить ослепление, стоит переключить нити накаливания, сменив режим с дальнего на ближний.

В случае с ксеноном проблема решается установкой дополнительного экрана, отсекающего «лишний» световой пучок.

Кроме этого, большим спросом пользуется биксенон. Он позволяет перейти на ближний (дальний) свет, не теряя в качестве освещения дороги.

2. Биксенон.

Такая лампа считается одной из разновидностей классического ксенона.

Главная особенность — наличие внутри механизма, способного менять направление излучения.

Речь идет о металлической шторке, перемещаемой под действием магнитного устройства. За счет действия магнита происходит открытие различных зон биксеноновой лампы.

Принцип действия биксеноновой линзы следующий. Лампочка серии D2S (лампы такого типа монтируются в ксеноновые линзы) направляет пучок света на овальный рефлектор.

Последний отражает свет в сторону линзы, которая получает поток с отражателя и распределяет его. После этого шторка закрывает часть света для создания «ближнего» режима.

Переключение способствует получению равномерного света с четкими границами, без «лишних» засветок по краям.

Устройство ксенона

В ксеноне в качестве светового элемента используется лампа с инертным газом

Ксенон представляет собой специальную лампу, наполненную одним из инертных газов. Ксеноновая лампа может иметь синий, голубой или белый оттенок. В отличие от традиционных галогенных ламп они намного экономичнее и безопаснее. Для того чтобы установить ксеноновую лампу используются специальные линзы. Использовать ксенон без линз нельзя, так как это запрещено. Такая лампа без линзы будет ослеплять водителей на встречной полосе и пешеходов. Технологически ксенон ничем не отличается от биксенона, так как это лампы одного вида. Однако ксенон может устанавливаться только на ближний свет. То есть, если в фаре отдельно устанавливается лампа для ближнего и дальнего освещения, в ней можно использовать ксенон. На современных автомобилях ксенон для ближнего света устанавливается штатно в виде дополнительной опции.

Зачем ксенону омыватели

Стекло фар, через которое проходит пучок света от лампы, вносит свои коррективы в распределение пучка света, а, как мы уже упоминали, ксеноновые фары обладают высокой интенсивностью излучения. Поэтому любая грязь на поверхности фары будет выполнять роль рассеивателя: пучек будет расходится в стороны, ухудшится освещенность дороги, возрастет вероятность ослепления окружающих водителей.

Качественные омыватели помогают решить этот вопрос – поэтому ксеноновый свет всегда должен быть дополнен омывателями фар. К слову, одна б/у форсунка для омывателя на разборке стоит около 250 грн.

Можно ли узаконить?

Как уже было сказано выше, существует законный способ эксплуатации биксеноновых линз. В самом идеальном варианте заводская комплектация машины изначально предусматривает возможность использования подобной оптики (данный факт должны подтверждать заметки в техпаспорте и техосмотре автомобиля). В таком случае ничего дополнительно делать не нужно. Если же изначально транспортное средство не отвечает заявленному требованию, то его можно модифицировать специально для оборудования газоразрядных фар. Порядок действий следующий:

  • Владелец машины составляет заявление на переоборудование ТС, где, собственно, и указывается намерение вместо штатных галогеновых ламп инсталлировать биксеноновый модуль;
  • Заявление подается в отделение ГИБДД по месту жительства, сотрудники которого оформляют соответствующую резолюцию;
  • Далее в НАМИ-ПТИА-ФОНД (организация, регистрирующая факт переоборудования автомобилей) отправляется определенный пакет документов (заявление из ГИБДД с резолюцией, ПТС, свидетельство о регистрации ТС, подробное описание планируемых работ, сертификация на биксеноновые линзы);
  • В течение пары дней собственнику приходит ответ – «Заключение о возможности внесения изменений…».  Далее в сервисном центре проводятся все необходимые работы по установке новых фар, что подтверждается документом («Заявление-декларация…»).
  • Оборудованные линзы проверяются на соответствие нормативным требованиям на СГТО или ПТО, в результате чего владелец машины получает на руки диагностическую карту и «свидетельство о соответствии…».
  • В ГИБДД переоформляются документы на транспортное средство (ПТС и свидетельство о регистрации), а затем в них вносятся специальные отметки об установленных биксеноновых модулях.
