Почему не работает бензонасос на Лада Гранта?

Проверка реле бензонасоса своими руками

В начале проверки необходимо добраться до следующих элементов: предохранитель насоса и его реле. Определившись с тем, какое реле отвечает за бензонасос, следует осмотреть и предохранитель. Дополнительно проверять предохранитель нужно по причине того, что греется реле бензонасоса и затем несвоевременно или вообще не срабатывает по причине неисправности указанного предохранителя.

Теперь рассмотрим еще один доступный способ проверки на примере автомобиля ВАЗ 2110. Само реле топливного насоса в указанной модели находится около предохранителя.

Для проверки понадобится мультиметр или наличие контрольной лампочки не больше 0.25 А. Далее следует поочередно промерять напряжение на управляющих выводах устройства, параллельно фиксируя контакт на массу

Данный способ позволяет точно определить, нужна ли замена реле бензонасоса.
В том случае, если контрольная лампа не загорается, предохранитель насоса исправен или заменен на заведомо рабочий, тогда следует уделить внимание проводке от реле до ЭБУ. Параллельно не следует исключать возможность сбоев в работе блока управления двигателем.

Напоследок добавим, что элемент может также отказываться работать или залипать после сбоев или неквалифицированной установки автосигнализации/иммобилайзера. Дело в том, что охранные и противоугонные системы с функцией блокировки запуска двигателя часто основываются на том, что прерывают подачу питания на бензонасос. В этом случае данные системы необходимо диагностировать отдельно.

Как определить, почему бензонасос не качает или плохо работает. Давление в топливной рампе, диагоностика насоса. Проводка, реле, предохранители бензонасоса.

Назначение, особенности конструкции, место установки регулятора давления топлива инжекторного двигателя. Признаки неисправностей РДТ, проверка устройства.

Почему стартер нормально крутит, но двигатель не схватывает, не заводится. Основные причины неисправности, проверка систем топливоподачи, зажигания. Советы.

Как снять блокировку запуска двигателя. Проверка случайной активации иммобилайзера и способы отключения. Диагностика возможных неисправностей сигнализации.

Причины свиста и повышенного шума во время работы бензонасоса, перегрев насоса. Как самому провести диагностику и устранить поломку. Советы и рекомендации.

Механический и электрический бензонасос, конструкция и принцип действия устройства, виды насосов и основные неисправности, особенности эксплуатации

Основное назначение реле – коммутация нагрузки. Ток и мощность, потребляемые исполнительными механизмами, превышают возможности управляющих цепей ЭБУ, задача которого состоит в считывании и обработке сигналов с последующей выдачей команд управления. Все исполнительные механизмы автомобиля, использующие двигатели постоянного тока, катушки-соленоиды дверных замков потребляют ток и мощность на порядок более высоких значений, чем те, которые протекают в электронном блоке управления.

Устраняем неисправности насоса

Теперь перейдем к рассмотрению ситуации, когда причина кроется непосредственно в самом топливном насосе. Замена узла – это кардинальная мера, без которой можно обойтись практически в подавляющем большинстве случаев.

Схема

  1. Для проверки насоса LADA Kalina потребуется выполнить его демонтаж.
  2. Доступ к месту расположения устройства обеспечивается через заднюю часть салона. Для этого потребуется снять подушку заднего посадочного ряда.
  3. Модуль насоса закрыт специальной крышкой, при съеме которой потребуется демонтировать фиксирующий крепеж.
  4. При включении зажигания насос может не качать совсем или подавать топливо с перебоями. Если это присутствует, то устройству требуется профилактическая процедура или замена.
  5. Дальнейший демонтажный процесс предусматривает снятие крышки и отсоединение патрубков.
  6. Теперь можно открутить стопорящее кольцо, после чего нужно аккуратно вынимать насос из полости топливного бака.
  7. Демонтированный узел внимательно осматриваем на предмет засорения присутствующего в его модуле фильтра, который выполнен в виде сетки. Если она не сильно засорена, то можно промыть, а когда присутствуют разрывы и высокая степень загрязнения, тогда требуется безальтернативная замена.

Такой вид регламентных работ не освещен эксплуатационным руководством Лада Калина. Несмотря на это, к замене сетки на насосе следует прибегать спустя каждые 50 тыс. км пройденного пути. Такой опыт имеет право на жизнь в связи с недостаточным качеством отечественного топлива.

Определить необходимость замены фильтрующего компонента насоса совсем несложно. Как отмечалось, это выполняется посредством визуального осмотра. Обычно в сетке присутствует грязно-бурая смесь, в которую включены металлические частицы и прочий мусор. Дно стакана насосной сборки часто бывает усеяно твердыми частицами разной природы.

Касаемо ранее указанной возможности промывки сетки многие специалисты отрицательно относятся к данной практике. По сравнению с трудозатратами на демонтаж насоса, стоимость самой сетки совсем ничтожна – порядка 100 руб. Рациональней и правильней, на наш взгляд, будет ее заменить, главное знать, где находится она.

Как проверить работу реле

Что такое реле бензонасоса? Это специальное приспособление, обеспечивающее подачу и прекращение электрического питания на бензонасос по команде электронного блока управления (ЭБУ). На тех транспортных средствах, на которых установлена система автоматической трансмиссии, при необходимости активации режима интенсивного ускорения задействуется реле.

Где оно располагается? Расположение реле зависит от модели и марки машины. На одних транспортных средствах оно располагается поблизости от блока, управляющего впрыском. На других — под приборной панелью рядом с блоком предохранителей. Есть и другие варианты.

Признаки проблем в работе

Управление топливным насосом при помощи реле совершается так: вставленный в замок ключ поворачивается, таким образом включается зажигание; после этого насос топлива работает примерно две-три секунды. Этого хватает для того, чтобы возникло давление в топливной рампе. Следом должен раздаться щелчок, означающий, что реле отключает механизм. После этого насос будет работать при выполнении двух условий: двигатель вращается стартером при запуске и мотор в дальнейшем работает самостоятельно. В момент выключения зажигания и остановки двигателя реле тотчас или по прошествии одной секунды отключает бензонасос.

Есть топливные системы, на которых бензонасос начинает работать не при повороте ключа зажигания, а тогда, когда автовладелец открывает дверь. Это помогает запустить мотор и создать требуемое давление внутри топливной системы заранее.

Из-за неполадок в работе реле устройство лишается необходимого питания. Он может жужжать или гудеть очень долго. Он не перестаёт работать спустя несколько мгновений после достижения требуемого уровня давления в топливной системе. Если есть неисправности в реле, то двигатель может вообще не завестись, поскольку насос не качает топливо. При постоянном жужжании или гудении автомобиля реле залипает и идёт расходование энергии аккумулятора на то, чтобы беспрерывно вращать моторчик насоса.

Как проверить своими руками

В первую очередь нужно найти предохранитель топливного насоса и его реле, чтобы проверить их работу. Реле может нагреваться и срабатывать несвоевременно или совсем не работать из-за проблем в работе предохранителя.

Проверка реле бензонасоса своими руками

Простейший способ испытания — установка работающего устройства. Ещё одним способом является подключение контрольной лампочки на место реле. Когда поворачивается ключ зажигания, лампочка должна светиться.

Ещё во время испытания можно установить перемычку на выводы. Если после поворота ключа зажигания насос начинает работать, это говорит о проблемах в работе устройства управления бензонасосом.

Ещё один метод испытания реле можно рассмотреть на примере Ваз 2110. Реле насоса топливной системы в этом автомобиле расположено возле предохранителя. Для диагностики нужно взять мультиметр или контрольную лампу с силой тока не превышающей 0,25 А.

После этого нужно по очереди измерить напряжение тока на выводах устройства

Одновременно важно фиксировать контакт, идущий к массе. Этим способом можно наверняка выяснить, требуется ли замена реле

Если же лампочка не светится, то с предохранителем всё в порядке. В данном случае нужно исследовать проводку, ведущую от реле к электронному блоку управления.

Ремонт и замена бензонасоса

Технология диагностики, ремонта и замены топливного насоса обычно не представляет большой сложности. При наличии желания, времени и минимального набора инструментов все работы могут быть легко выполнены самостоятельно.

Демонтаж бензонасоса

Для того чтобы снять топливный насос, предлагается выполнить ряд последовательных действий.

  1. Заглушите двигатель.

  2. Откройте капот.

  3. На двигателе найдите устройство, подключённое к системе подачи топлива.

    Бензонасос подключён к системе подачи топлива

  4. Отключите от бензонасоса фишку с проводами.

    При демонтаже бензонасоса следует отсоединить фишку с проводами и шланги подачи топлива

  5. Отсоедините шланг подачи топлива.

  6. Отсоедините цанговый зажим и открутите четыре болта крепления.

  7. Аккуратно вытащите бензонасос из гнезда, зацепив его за резиновую прокладку.

  8. Очистите устройство от масла, пыли и грязи.

Видео: замена топливного насоса на AUDI A6

Замена прокладки

Часто причиной неполадок в работе бензонасоса является уплотнительная прокладка. От степени её изношенности зависит герметичность соединения насоса с двигателем и, как следствие, количество подаваемого в насос топлива.

Уплотнительная прокладка подбирается индивидуально к каждой модели бензонасоса

Процесс замены прокладки довольно прост.

Чтобы заменить резиновую уплотнительную прокладку на топливном насосе, необходимо снять устройство и очистить само посадочное гнездо о налипшей пыли и грязи.

  1. Снимите топливный насос.
  2. Очистите гнездо насоса от масла и грязи.
  3. Смажьте новую прокладку небольшим количеством бензина.

  4. Установите прокладку в гнездо.

    Уплотнительная прокладка устанавливается в гнездо бензонасоса

  5. Аккуратно поставьте бензонасос на прокладку и закрепите его болтами.

Замена сетки

Для замены неисправных элементов бензонасос необходимо разобрать. Алгоритм разборки насоса и замены фильтрующей сетки не представляет большой сложности.

  1. Снимите корпус, ослабив фиксирующие защёлки.
  2. Отсоедините разъёмы электропитания.
  3. Снимите трубки со штуцеров. Это может быть сложно, так как при соединении используются термоусадочные материалы, и трубки плотно прикреплены к штуцерам. Надрежьте поверхность термоусадки ножом и снимите трубки.
  4. Отщёлкните фиксаторы по диаметру насоса.
  5. Снимите сетку.
  6. Почистите сетку от грязи. Если присутствуют механические повреждения, замените сетку на новую.
  7. Выполните все действия в обратном порядке.

Необходимо почистить сетку бензонасоса от грязи, а при необходимости — заменить на новую

Полная чистка бензонасоса, как правило, проводится в автосервисе. Насос снимается в машины, разбирается, промывается специальными средствами, сушится компрессором и собирается.

Прокачка бензонасоса

Бензин в топливной системе постоянно находится под высоким давлением. Однако иногда из-за некорректной работы насоса давление может упасть. В этих случаях высокое давление в топливной системе создаётся искусственно. Такой процесс называется прокачкой бензонасоса. Он выполняется в несколько этапов.

  1. Отсоедините шланг, соединяющий бензонасос и двигатель. Во избежание утечки топлива направьте шланг в пустую ёмкость.

  2. Покрутите стартёр, не запуская двигатель. Если при этом бензонасос успеет накачать 0.5 литра топлива за полминуты, то он находится в рабочем состоянии.

  3. Для восстановления высокого давления подключите к шлангу, соединяющему бензонасос с бензобаком, обычный насос и накачайте систему сжатым воздухом.

Замена бензонасоса на Volvo FH 12

Бензонасос автомобиля Volvo FH 12 установлен в бензобаке и представляет собой довольно сложное устройство. Его замена осуществляется из салона авто следующим образом.

  1. Снимите ковролин на полу багажника.

  2. Сложите спинку заднего сиденья — под ней вы увидите небольшой люк.

  3. Гаечным ключом на 10 открутите пять гаек крепления крышки люка и снимите крышку.

    Гаечным ключом отворачиваются гайки крепления крышки бензонасоса

  4. Разъедините фишки топливных трубок.

  5. Отсоедините от насоса два шланга, предварительно пометив каждый.

    При отсоединении от бензонасоса шлангов следует их пометить

  6. Выньте насос из бака.

  7. Установите новый насос.

Пошаговая инструкция по замене

  • Открываем задние двери салона, поднимаем сиденья, затем убираем с пола салона ковролиновое покрытие.
  • Под ковролином есть небольшой люк, закреплённый четырьмя винтами. Откручиваем их с помощью крестовой отвёртки, снимаем крышку люка.
  • Под крышкой, как правило, много пыли и грязи. Прежде чем разбирать насос дальше, следует удалить эту грязь с помощью компактного автомобильного пылесоса.
  • Вручную снимаем клемму с бензонасоса, также снимаем одну с аккумулятора (чтобы избежать возникновения искры и возгорания).
  • Снимаем кожух двигателя, откручиваем колпачок бензопровода, с помощью крестовой отвёртки слегка нажимаем на сапун и сливаем немного бензина (это позволит значительно снизить давление в бензопроводе).
  • Очистив крышку бензонасоса от грязи с помощью пылесоса, следует вручную снять бензопроводы, а затем нужно плоской отвёрткой поддеть и снять стопорную пластину, удерживающую бензонасос.
  • После снятия пластины бензонасос можно вынуть.
  • Затем следует снять с бензонасоса отстойник. Он крепится к насосу четырьмя защёлками, которые легко открываются вручную. Вместе с отстойником снимается топливные шланг, датчик, поплавок.
  • После снятия всех этих деталей можно получить доступ к сетке бензонасоса, которую удерживает стопорное колечко. Нажимаем на защёлку, ослабляем колечко и снимаем старую сетку.
  • Устанавливаем новую сетку (причём при установке сетки должен быть слышен характерный щелчок стопорного кольца) и собираем насос.

Открываем люк

Убираем грязь

Снимаем бензопроводы

Вынимаем насос

Снимаем сетку

Замена топливного фильтра Лада Калина

Замена топливного фильтра Лада Калина. Ремонт бензонасоса: замена сеточки

Неисправности в топливной системе чреваты постоянными проблемами с запуском мотора, а также дискомфортом во время движения в виде рывков и нестабильной работы мотора. Неисправный бензонасос или топливный фильтр делают запуск двигателя невозможным. во время езды мотор может нести существенные потери мощности при существенном перерасходе топлива.

Сегодня я расскажу о том, как заменить топливный фильтр своими руками. а также как произвести ремонт бензонасоса Лада Калина.

Замена топливного фильтра Лада Калина

1. Первым делом необходимо приобрести топливный фильтр и бензонасос, марку можно узнать в руководстве по эксплуатации или технической документации, или просто спросить в магазине совета опытного консультанта.

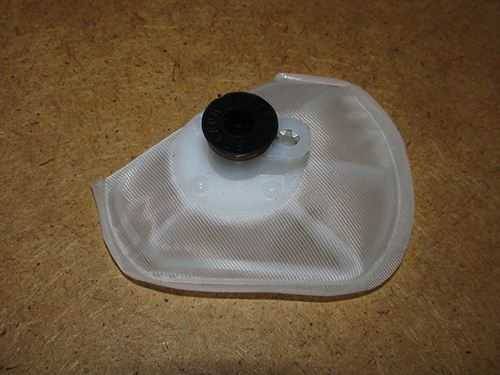

2. Перед установкой сеточки бензонасоса необходимо снять черную резинку.

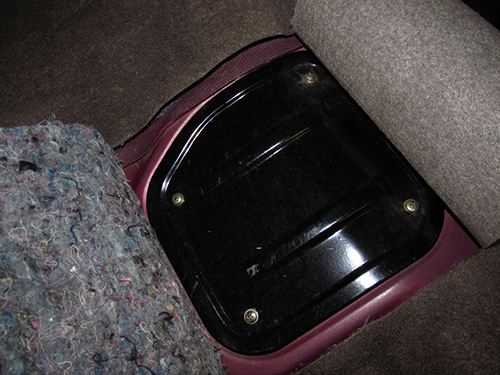

3. Демонтируйте задние сидения и сделайте доступ к крышке под которой расположен бензонасос, для этого необходимо открутить четыре крепежных винта.

4. Прежде чем продолжить необходимо очистить поверхность от пыли, используя пылесос или влажную тряпку, все должно быть чисто, в противном случае в бак может попасть пыль, песок и т. д.

5. На фото я пометил место, в котором необходимо снять топливные шланги.

6. Теперь собственно о том как снять топливные шланги бензонасоса. надавите с одной стороны отверткой на фиксатор, при помощи второй — подденьте топливный шланг по направлению стрелки. Теперь снимите его, будьте осторожны и предельно аккуратны чтобы ничего не сломать.

7. Протрите насос, используя ветошь.

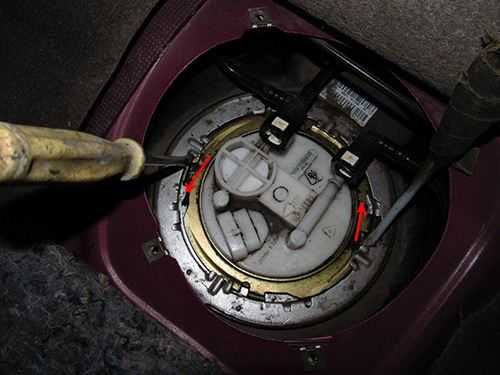

8. Снимите стопорное кольцо золотистого цвета, на фото стрелками отмечено направление в котором необходимо производить откручивание. Для того чтобы сдвинуть кольцо с места понадобится немало усилий, например я использовал молоток и отвертку.

9. Аккуратно извлеките топливный насос, если не уверены в себе подстелите на всякий «пожарный» какую-нибудь тряпку, это «спасет» ваш салон в случае если вы нечаянно прольете бензин в салоне. Насос покрыт характерным желтым налетом.

Разборка топливного насоса Лада Калина

1. Снимите провода, подсоединенные к насосу и датчик уровня топлива.

2. Поддев заборную трубку ее необходимо скинуть. Снимать топливные гофрированные шланги нет необходимости.

3. Аккуратно отогните четыре пластиковых фиксатора, затем снимите нижний стакан. После загляните в стакан и проверьте нет ли в нем грязи, скажу сразу — она там неприменимо будет.

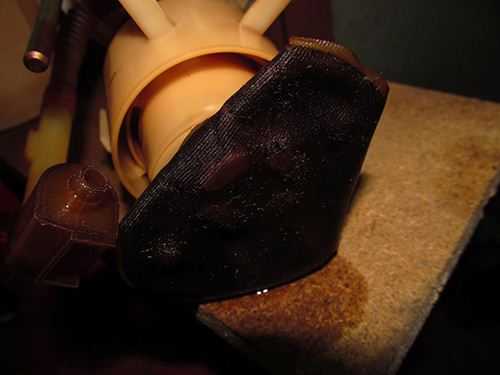

4. Фильтр грубой очистки или в простонародье «сеточка», как правило, выглядит ужасающе, вот как например у меня.

5. Демонтируйте сеточку, используя отвертку, возможно для этого придется приложить некоторое усилие. Для сравнения вот вам фото двух сеточек — новая и старая. В моем случае до такого состояния сеточка дошла за 50 000 пробега.

6. Тщательно протрите все детали бензонасоса Лада Калина, всю имеющуюся грязь удалите со стакана.

7. Теперь можно собрать насос и установить его в бак в обратном порядке.

С бензонасосом можно сказать — закончили. Теперь можно приступать к замене топливного фильтра.

Самостоятельная замена топливного фильтра Лада Калина

Замена фильтра тонкой очистки или в простонародье топливного фильтра задача не сложная и вполне выполнимая в домашних условиях. Он расположен в районе правого заднего колеса, возле поддомкратной чашеки.

1. Шланги с топливного насоса лучше конечно снять, так будет удобнее производить замену.

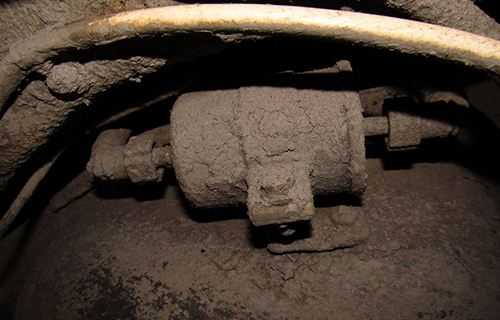

2. Используя ключ на «10» снимите фильтр с хомутов. На фото стрелками указано направление и сила необходимая для того чтобы снять фиксаторы.

3. Теперь можно установить новый фильтр тонкой очистки Лада Калина. К слову, замена топливного фильтра Лада Калина должна производиться через каждые 30 000 км пробега.

4. Ради интереса разобрал старый фильтр тонкой очистки. как оказалось ничего интересного там нет, обыкновенная грязная гармошка см. фото.

Когда замена топливного фильтра Лада Калина. а также замена бензонасоса закончены можно подвести итоги и сделать кое-какие итоги:

  1. Замена сеточки бензонасоса — обязательна при замене топливного фильтра.
  2. Проводя такого рода работы не забудьте почистить датчик уровня топлива, используя растворитель.
  3. Желательно делать все в комплексе, то есть: замена топливного насоса, замена топливного фильтра, промывка бензобака.

http://vaz-remont.ru

Порядок замены сетки бензонасоса на Лада Гранта

Так как топливный фильтр на автомобиле Лада Гранта находится непосредственно в баке, то его необходимо оттуда извлечь. Для этого откидывается одна половина заднего сиденья, после чего отворачивается два винта крепления лючка. Под ним находится топливный насос. Чтобы его извлечь, необходимо выполнить следующие действия:

  1. Сбросить давление в системе питания автомобиля
  2. Отключить колодку с проводами питания
  3. Отсоединить две топливных трубки от крышки бензонасоса
  4. Сдвинуть в сторону стопорное кольцо, которое фиксирует насос в баке
  5. Вытащит весь модуль в сборе

После этого уже можно без особых проблем приступать к извлечению сетчатого фильтра.

Немного отводим в сторону три фиксатора — защелки, которые наглядно показаны на фото ниже.

Теперь сдвигаем нижнюю емкость, чтобы разъединить модуль как бы на две части, предварительно отсоединить трубку, что показана на фото.

Теперь уже до конца разъединяем две части модуля.

Теперь нам представляется полный доступ к сетке, и достаточно ее поддеть отверткой, чтобы она отошла со своего посадочного места. Возможно, придется приложить немного больее усилие, чем ожидается, но снять ее без особых проблем можно.

В результате получаем снятый сетчатый фильтр, как видно, достаточно сильно загрязненный, хотя в данном примере рассматривается автомобиль с пробегом всего 65 000 км.

Теперь берем новую сеточку и устанавливаем ее на свое месте в обратной последовательности.

На фото выше видна черная резиновая заглушка. Разумеется, что ее необходимо вытащить перед установкой. Также тщательно промойте емкость насоса внутри и снаружи, чтобы на нем не осталось частиц грязи и другого мусора!

Для этого лучше всего использовать специальное средство для очистки карбюратора или инжектора, типа того, что показано выше. Затем уже можно собирать всю конструкцию и устанавливать ее в бензобак.

Перед первым запуском двигателя Гранты необходимо закачать топливо несколько раз, не заводя при этом двигатель: двух-трех раз закачки обычно бывает достаточно. Теперь можно запускать мотор и проверять результат проделанной работы. Следует регулярно производить замену сетки, так как на данном примере видно, что даже при небольшом пробеге она уже довольно грязная.

Цена новой сеточки бензонасоса на Гранту составляет около 50-70 рублей.

Неполадки в работе топливной системы приводят к проблемам с запуском двигателя, рывками при движении и к нестабильной работе мотора. Кроме того, следствием неисправного бензонасоса и топливного фильтра является невозможность запуска двигателя и падение мощности при перерасходе топлива.

В этой статье речь пойдет о замене топливного фильтра своими руками

и ремонте бензонасоса Калина.

  1. Для начала следует приобрести новый топливный фильтр и новый бензонасос. О том, какая марка необходима, можно уточнить в руководстве по эксплуатации автомобиля или в технической документации. Также можно получить консультацию работника автомагазина.
  2. Демонтировать черную резинку.

Замена топливного фильтра Лада Калина. Ремонт бензонасоса: замена сеточки

  1. Снять задние сидения, вынуть 4 крепежных винта, обеспечить доступ к крышке, под которой находится бензонасос.

Замена топливного фильтра Лада Калина. Ремонт бензонасоса: замена сеточки

  1. Убрать грязь пылесосом или влажной тряпкой.
  2. На фотографии указано место, где нужно демонтировать топливные шланги.

Замена топливного фильтра Лада Калина. Ремонт бензонасоса: замена сеточки

  1. Для снятия топливных шлангов бензонасоса нужно при помощи отвертки надавить на фиксатор с одной стороны. Со второй же стороны нужно поддеть топливный шланг, ориентируясь на направление стрелки. Снимать его нужно аккуратно, чтоб избежать поломок.

Замена топливного фильтра Лада Калина. Ремонт бензонасоса: замена сеточки

  1. Протереть насос.
  2. Снимаем стопорное кольцо, имеющее золотистый цвет. На фотографии можно увидеть направление, по которому нужно его откручивать. Чтобы кольцо начало двигаться, скорее всего, придется воспользоваться молотком и отверткой.

Замена топливного фильтра Лада Калина. Ремонт бензонасоса: замена сеточки

Осторожно извлечь топливный насос. Лучше подстелить любую тряпку, чтобы пролившийся бензин не попал в салон

Насос будет покрыт характерным желтым налетом.

Замена топливного фильтра Лада Калина. Ремонт бензонасоса: замена сеточки

Стоит ознакомиться:

Подведем итоги

Бензонасос в практичной модели LADA Kalina установлен таким образом, что предусматривает возможность владельцу самостоятельно его диагностировать при наличии признаков неисправности, а также при потребности заменить. Исключением может являться выполнение реставрационных работ на данном устройстве, ведь достичь корректных значений всех технических параметров насосного агрегата возможно только в случае применения специального оборудования.
