Расшифровка шинной маркировки: что нужно знать

Что означает XL в маркировке шин

Маркировка шин XL (Extra Load, большая загрузка) указывает на то, что это усиленная шина. Индекс нагрузки увеличен на три единицы по сравнению со стандартными шинами в таком же типоразмере.

Если иначе, даже с индексом нагрузки 92 и маркировкой XL, вместо 630 кг. такая шина выдержит 690 кг. Данные покрышки имеют усиленную боковину и более прочную конструкцию, что позволяет эксплуатировать резину в условиях более сильных нагрузок.

Направленная и ненаправленная резина, бескамерные шины и другие обозначения

Прежде всего, на шинах можно встретить надписи Inside и Outside. Такая маркировка указывает на ассиметричные шины, при их установке на диск нужно следить за тем, какая сторона покрышки наружная и внутренняя. Надпись Outside должна быть снаружи, тогда как Inside внутри.

Надпись Rotation и/или  значок в виде стрелки на боковине показывает направление вращения шины, если такая шина направленная. При установке таких покрышек необходимо учитывать, что колесо должно вращаться только в том направлении, куда указывает стрелка. В противном случае резина может шуметь, сильно изнашивается, изменяются эксплуатационные характеристики.

Если рассматривать покрышки с камерой и без, отдельного внимания заслуживают Tubeless шины, что значит бескамерная шина. Если такой надписи нет, шина должна использоваться вместе с камерой. Дополнительно может присутствовать надпись Tube Type, также указывающая на необходимость использовать камеру.

При выборе зимней резины нужно обращать внимание и на Studless шины (перевод «без шипов»). Фактически, это значит, что шина не подлежит ошиповке

 В то же самое время шины с надписью Studdable  можно оснащать шипами.

Надпись Max Pressure и цифровое обозначение указывает на то, какое максимальное давление допускается в данной шине, а надпись Max Load позволяет определить максимально допустимую нагрузку в кг. на колесо.

Усиленные покрышки обозначаются надписью RF (Reinforced). Также усиленная шина может иметь в маркировке литеру «С» после обозначения типоразмера (например, 205/85 R16C). Это говорит о том, что шина грузовая. Radial указывает на радиальную конструкцию шины, надпись Steel говорит о том, что в конструкции используется металлический корд.

Шины RSC или шины RunFlat (RunFlat System Component) представляют собой особые покрышки, на которых можно продолжить движение даже в том случае, если давление в шине полностью упало в результате прокола или пореза.

Допускается движение со скоростью не более 80 км/ч на расстояние до 150 км. Разные производители могут использовать различные обозначения для данной технологии (RFT, SSR, RunOnFlat, Run Flat, ZP и т.п.)

Надпись Temperature с литерами А, В, С указывают на то, насколько шина устойчива к нагреву при езде с высокой скоростью. Маркировка покрышки литерой А говорит о лучшем результате, тогда как C худший показатель. Точно такими же литерами А, В и С маркируется Traction, что отображает эффективность торможения шины на влажной дороге.

Среди дополнительных обозначений на шинах можно выделить Treadwear. Маркировка указывает на расчетный пробег шины по стандартам и тестам, которые проводятся в Америке.

Обозначение TWI (Tread Wear Indiсatоrs) является индикатором износа протектора (иногда индикатор со стрелкой). Такие указатели находятся в нескольких местах по окружности шины, указывая на минимально допустимую высоту протектора.

Сам индикатор износа шины является выступом, высота которого 1.6 мм. Это и есть минимально допустимая величина протектора легковых авто. Такой индикатор расположен в глубине протектора, обычно его располагают в канавках водоотвода шины.

Также на шине можно увидеть обозначение DOT, где закодирован производитель покрышки, дата выпуска резины в виде недели и года, кодировка размера, сертификация и т.д.

Если видна литера E, заключенная в круг, тогда такая шина соответствует требованиям и стандартам ECE (требования европейские). Обозначение DOT указывает на то, что шина соответствует стандарту качества в США.

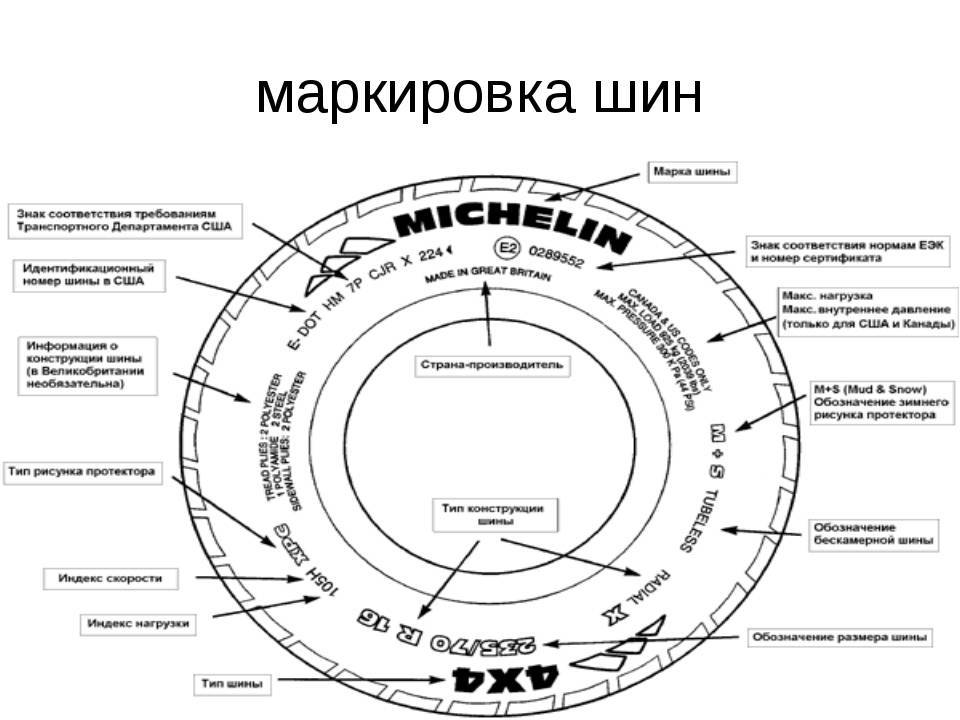

Основные маркировки

Как вы знаете, на боковых поверхностях шин маркировка имеет множество параметров. К основным параметрам, обязательно включаемым в обозначение маркировки включает в себя:

  • производитель (название фирмы);
  • модель покрышки и торговая марка (производитель может иметь много торговых марок);
  • размер шины;
  • индекс максимальной нагрузки;
  • индекс скорости;
  • назначение;
  • уровень защиты;
  • сезон (зима, лето, всесезонная);
  • дополнительная информация.

Рассмотрим подробнее, что включает в себя каждые перечисленные выше пункты:

  • Производитель. Обозначается большими буквами. В настоящее время существуют огромное количество производителей качественных автомобильных шин.
  • Модели и торговая марка. Производители для покрышек для машин могут иметь много торговых марок.
  • Размер покрышки. Это самое основное, что нужно знать при выборе покрышек. Возьмем в качестве примера такой шифр в маркировке — 195 / 60 R 14. Первое число 195 — это ширина профиля шины в миллиметрах, то есть это расстояние между внешними границами боковых граней накаченного колеса, но без учета защитных поясов. Второе число, которое после дроби, 60 — это отношение высоты профиля к его ширине в процентах. В примере данного обозначения получается 195 * 0,6 = 117 мм. Латинская буква R означает, что шина радиального типа (Radial). Еще диагональный тип покрышки, но сейчас используют почти все шины радиального типа. И, что касается последнего числа в данном обозначении, то есть 14, он обозначает посадочный диаметр, то есть диаметр диска в дюймах. Есть шифры в маркировке, где после обозначения посадочного диаметра указывается буква С (comercial), которая говорит о том, что шина имеет дополнительные слои. Такие шины можно использовать для небольших грузовиков, джипов, микроавтобусов, фургонов. В последние годы индекс грузоподъемности обозначают двумя числами, первая из которых дает информацию о том, какую нагрузку можно использовать для одного колеса, вторая — для сдвоенных колес.

Есть модели покрышек, на которых в маркировке не обозначается соотношение шириной и высотой профиля в процентах. Если нет обозначения, то необходимо знать, что соотношение находится от 0,8 до 0,82. Если значение меньше 0.8, то оно всегда указывается на шине с шагом 0.05.

Пример обозначения маркировки шин в США

35/12.5 R15 113Q расшифровывается маркировка следующим образом:

  1. Внешний диаметр шины в дюймах — 35.
  2. Номинальная ширина в дюймах — 12,5.

Все остальные параметры расшифровываются также, как было рассмотрено на примере выше. Основное отличие — это первые два параметра, которые в США измеряются в дюймах, а в России и СНГ — в миллиметрах.

Обозначение резины185/80R15C215/80R16C225/75R16C5,90-13C
Обозначение профиля обода5 1/2J*, 5K, 6J6J*6 1/2J*, 6J, 5 1/2J4J*, 4 1/2J

* — рекомендуемый профиль обода для данной покрышки.

Индекс максимально допустимой нагрузки (Load Index)

Индекс максимальной нагрузки — это максимальная масса, которую может выдержать шина. В маркировке цифры не показывают конкретную массу, это шифр. Примерный расчет будет такой: полную массу транспортного средства делим на 4 и получаем максимально допустимую массу на покрышку колеса. В маркировке шин индекс нагрузки указывается сразу после обозначения размера.

Индекс нагрузкиНагрузка, кгИндекс нагрузкиНагрузка, кгИндекс нагрузкиНагрузка, кгИндекс нагрузкиНагрузка, кгИндекс нагрузкиНагрузка, кг
6226575387885601018251141180
6327276400895801028501151215
6428077412906001038751161250
6529078425916151049001171285
6630079437926301059251181320
6730780450936501069501191360
6831581462946701079751201400
69325824759569010810001211450
70335834879671010910301221500
71345845009773011010601231550
72355855159875011110901241600
73365865309977511211201251650
743758754510080011311501261700

Для легковых автомашин — зная индекс нагрузки, необходимо придерживаться правила, чтобы не нагружать массу автомобиля до того, как нагрузка станет больше 80% от допустимой нагрузки на шину.

Для внедорожников — не более 70%.

Почему использовать рекомендованные производителем шины?

Важно максимально ответственно подойти к выбору резины для транспортного средства. Так как колеса – основной связующий элемент между дорогой и транспортным средством

Использование неподходящих покрышек может стать причиной:

  • увеличения расхода топлива;
  • снижения максимально допустимой скорости;
  • повреждения транспортного средства;
  • иных проблем.

Маркировка шин содержит широкий перечень информации. Важный момент – вес колеса. От этого зависит расход, а также управляемость. Причем производитель рекомендует использовать именно правильно подобранные колеса. В противном случае могут возникнуть самые разные сложности. Причем установка шины, не подходящих по размеру, может стать причиной быстрого выхода из строя целого ряда элементов автомобиля:

  • ступичных подшипников;
  • рулевых тяг;
  • тормозных колодок и дисков;
  • других компонентов.

Так, благодаря неправильно подобранным колесам, существенно увеличивается стоимость ремонта автомобиля. Потому необходимо внимательно ознакомиться с предписаниями проектировщиков. Иначе обслуживание, ремонт может потребовать серьезных расходов

Также важно обратить внимание на индекс скорости. Он обязательно указывается единым образом. Превышение максимально допустимого скоростного режима нежелательно

Это может стать причиной появления трещин, механических повреждений

Превышение максимально допустимого скоростного режима нежелательно. Это может стать причиной появления трещин, механических повреждений.

Большинство транспортных средств предполагают установку колес только определенного диаметра. Причем установка большего может стать причиной серьезных неприятностей. Например, поломки арок колес, иных конструктивных элементов. Даже если удалось установить больший диаметр – при повороте протектор будет стирать подкрылок. Потому необходимо внимательно следить за всеми тонкостями эксплуатации.

Маркировка шин и расшифровка их обозначений

Маркировка на шине Обозначения на шинах отмечаются производителем на ее боковой части. При этом маркировка присутствует на всех покрышках. А соответствует она международному стандарту, являющемуся общепринятым. На шинах применяются следующие надписи:

  • данные о производителе;
  • размерность и конструкция шины;
  • индекс скорости и индекс нагрузки шин;
  • дополнительные сведения.

Рассмотрим маркировку шин для легковых автомобилей и их расшифровку на примере каждого параметра.

Данные о производителе

На шине обязательно должны присутствовать сведения о стране изготовления, фирме-производителе или названии бренда, дата производства, а также название модели.

Размерность шин и их конструкция

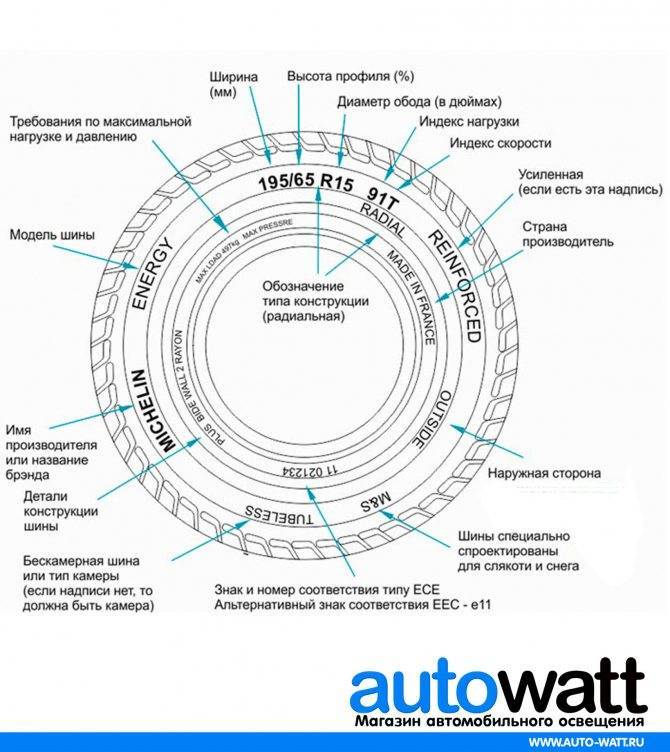

Обозначение размерности шины Размерность на резине может быть обозначена таким образом: 195/65 R15, где:

  • 195- ширина профиля, выражающаяся в миллиметрах;
  • 65 – высота профиля, указываемая в процентах относительно ширины профиля шины;
  • 15- диаметр обода, выражающийся в дюймах и измеряющийся от одного внутреннего края покрышки до другого;
  • R- буква обозначающая тип конструкции шины, в данном случае радиальная.

Радиальная конструкция характеризуется тем, что нити корда идут от борта к борту. В случае расположения последних под углом, т.е. когда один слой нитей идет в одну сторону, а другой – в противоположную, конструкция будет иметь диагональный тип. Обозначается этот тип буквой D или вообще не имеет никакого обозначения. Буква B говорит о диагонально-опоясывающей конструкции.

Индекс скорости и индекс нагрузки шин

Индекс скорости шин указывается латинскими буквами и обозначает максимальную скорость, которую сможет выдержать шина. В таблице приведены значения индексов, соответствующие той или иной скорости.

Индекс скоростиМаксимальная скорость
J100 км/ч
K110 км/ч
L120 км/ч
M130 км/ч
N140 км/ч
P150 км/ч
Q160 км/ч
R170 км/ч
S180 км/ч
T190 км/ч
U200 км/ч
H210 км/ч
V240 км/ч
VR>210 км/ч
W270 км/ч
Y300 км/ч
ZR>240 км/ч

Индекс нагрузки шин обозначается цифрами, каждая из которых имеет свое числовое значение. Чем оно выше, тем большую нагрузку может выдержать шина. Индекс нагрузки шин следует умножать на 4, так как нагрузка указывается только для одной шины автомобиля. Расшифровка маркировки шин по этому показателю представлена индексами в пределах значений от 60 до 129. Максимальная нагрузка в этом диапазоне колеблется от 250 до 1850 кг.

Дополнительные сведения

Индикатор аквапланирования Существуют и другие показатели, которые указывают на ту или иную характеристику шины и могут наноситься не на все шины. К ним относятся:

  1. Маркировка камерной и бескамерной шины. Обозначается соответственно TT и TL.
  2. Обозначение сторон, на которые устанавливаются покрышки. Если есть строгое правило установки шин только на правую или левую сторону, то на них наносятся обозначения Right и Left соответственно. Для шин с ассиметричным рисунком протектора применяются надписи Outside и Inside. В первом случае боковину нужно установить с наружной стороны, а во втором – она устанавливается внутрь.
  3. Маркировка для всесезонных и зимних шин. Если на шинах имеются обозначения в виде «M+S» или «M&S», то они предназначены для эксплуатации в зимний период или в условиях грязи. Всесезонная резина маркируется как “All Season”. Рисунок снежинки говорит об ограничении эксплуатации шин только зимой.
  4. Интересно обозначается дата выпуска – тремя цифрами, которые означают номер недели (первая цифра) и год выпуска.
  5. Термостойкость автомобильной шины на больших скоростях определяется тремя классами: А, В и С – от высокого до низкого значения. Способность торможения шины на мокрой дороге обозначается как “Traction” и также имеет три класса. А степень сцепления на дороге имеет 4 класса: от наилучшего до худшего.
  6. Индикатор аквапланирования – еще один любопытный показатель, обозначающийся на протекторе значком зонтика или капли. Шины с таким рисунком предназначены для передвижения в дождливую погоду. А индикатор показывает, до какой остаточной глубины протектора шина не потеряет контакт с дорогой в связи с возникновением между ними прослойки воды.

Маркировка легковых шин

1. Обозначение размера
2. Модель автошины
3. Товарный-знак производителя
4. Страна-изготовитель
5. Индекс несущей способности
6. Категория скорости
7. Обозначение TUBELESS для бескамерных автошин
8. Обозначение ALL SEASONS для всесезонных покрышек
9. Знак Е с указанием номера сертификата соответствия Правилам ЕЭК ООН
10. Дата изготовления (номер недели и год производства)
11. Обозначение технических условий
12. Обозначения мест расположения индикаторов износа
13. Применяемые материалы и число слоев в каркасе и брекере
14. Обозначение DOT
15. Буквенно-цифровой код изготовителя
16. Код размера шины
17. Нормы эксплуатационных режимов для Северной Америки
18  Показатель степени износостойкости
19. Способность к торможению на влажном дорожном полотне
20. Характеристика термостойкости шины
Рис. 1 Маркировка легковых шин БЕЛШИНА

Сезонность и тип покрытия

  • All Seasons, As ставят на наружной части всесезонных, то есть тех, которые использовать можно и зимой и летом.
  • R+W (Road+winter) маркировка скатов предназначенных для обычной дороги и зимних условий, еще один подвид всесезонных
  • Any Weather, Aw покрышки предназначенные для любой погоды.
  • M+S, M&S или M.S означает «Mud and Snow» (Грязь и Снег), шины предназначенные для зимней погоды и подтаявшего снега в частности.
  • Снежинка (Snowflake) — значок на фоне трех пиков гор наносят на боковину зимних шин. Такую маркировку могут устанавливать производители, чьи скаты прошли тест на сцепление с дорогой на 10% лучше по сравнению с эталоном Uniroyal Tiger.
  • Пиктограмма зонтик или надписи Aquatred, Aquacontact наносят на шины предназначенные для дождя.

Дополнительные частные маркировки

Некоторые производители расширяют информацию о шине дополнительной маркировкой. Так часто можно встретить индекс износостойкости. Он приводится после надписи TREADWEAR. Его значение колеблется от 100 до 500. Чем больше показатель, тем длительнее будет стираться протектор.

Термостойкость шин на высокой скорости указывается после надписи Temperature. Значение имеет три вида: А, В и С. Наилучшим показателем является А, а наихудшим С.

Температурный показатель

Наибольшее допустимое давление в колесе обозначается надписью MaxPressure. Его значение приводится рядом в килопаскалях (кПа) или барах на усмотрение производителя.

  • Надпись Reinforced говорит о том, что резина усилена еще одним слоем корда или каким-либо другим способом.
  • Буквой  «F» или надписью Frontwheel обозначаются шины, монтаж которых допустим исключительно на переднюю ось. Аналогично, резина с надписью Rear wheel ставится только на зад транспортного средства.
  • В некоторых случаях может быть указан материал, из которого изготовлен скат. Часто можно встретить надпись «2 POLYESTER CORD+2 STEEL CORD». Она обозначает, что колесо имеет по два слоя корда из стали и полиэстера.
  • Отдельно может быть приведен состав протектора, например, Plies: tread и состав слоя боковины Sidewall.

Норма слойности обозначается буквами PR. Для легковых шин обычно используется маркировка 4PR и 6PR. На грузовиках, фургонах и автобусах используется резина 8PR. При направленном рисунке протектора и на асимметричных шинах указывается наружная сторона надписью OUTSIDE или Side Facing Out. Внутренняя часть маркируется словами INSIDE или Side Facing Inwards.

Некоторые шины можно ставить лишь на одну из сторон транспортного средства. Их маркировка включает надпись Left или Right. В первом случае скат является левосторонним, а во втором — правосторонним.

Усиленная шина обозначается буквами XL, что расшифровывается как Extra Load. Если в ее составе имеется металлический корд, то обязательно будет присутствовать слово Steel.

При наличии дефектов производства, которые не влияют на комфорт и безопасность вождения, на боковине ставится штамп DA или Secunda.

Шины с низким сопротивлением качению снижают расход топлива и выброс вредных веществ с углекислым газом в атмосферу. Они обозначаются надписями Green X или Reduces CO2.

При наличии ненаправленного рисунка протектора шина маркируется буквами ND или словосочетанием Non Directional.

Если шины созданы для малых скоростей, то на них присутствуют символы NHS, которые расшифровываются как Non Highway Service.

Скаты повышенной проходимости маркируются SAG или Super All Grip. Резина для кроссоверов имеет надпись SUV или Sport Utility VehiCles.

Если существует возможность углубления рисунка протектора, то на боковине присутствует надпись REGROOVABLE.

Восстановленная после использования покрышка обозначается надписью RETREAD.

Шины не подлежащие ошиповке маркируются Studless, а имеющие посадочные места — Studdable. Скат с шипами будет иметь надпись Studded.

На шины отечественных производителей в обязательном порядке нанесено на боковину ГОСТ или ТУ.

Что означает XL в маркировке шин

Маркировка шин XL (Extra Load, большая загрузка) указывает на то, что это усиленная шина. Индекс нагрузки увеличен на три единицы по сравнению со стандартными шинами в таком же типоразмере.

Если иначе, даже с индексом нагрузки 92 и маркировкой XL, вместо 630 кг. такая шина выдержит 690 кг. Данные покрышки имеют усиленную боковину и более прочную конструкцию, что позволяет эксплуатировать резину в условиях более сильных нагрузок.

Направленная и ненаправленная резина, бескамерные шины и другие обозначения

Прежде всего, на шинах можно встретить надписи Inside и Outside. Такая маркировка указывает на ассиметричные шины, при их установке на диск нужно следить за тем, какая сторона покрышки наружная и внутренняя. Надпись Outside должна быть снаружи, тогда как Inside внутри.

Надпись Rotation и/или  значок в виде стрелки на боковине показывает направление вращения шины, если такая шина направленная. При установке таких покрышек необходимо учитывать, что колесо должно вращаться только в том направлении, куда указывает стрелка. В противном случае резина может шуметь, сильно изнашивается, изменяются эксплуатационные характеристики.

Если рассматривать покрышки с камерой и без, отдельного внимания заслуживают Tubeless шины, что значит бескамерная шина. Если такой надписи нет, шина должна использоваться вместе с камерой. Дополнительно может присутствовать надпись Tube Type, также указывающая на необходимость использовать камеру.

При выборе зимней резины нужно обращать внимание и на Studless шины (перевод «без шипов»). Фактически, это значит, что шина не подлежит ошиповке.  В то же самое время шины с надписью Studdable  можно оснащать шипами

 В то же самое время шины с надписью Studdable  можно оснащать шипами.

Надпись Max Pressure и цифровое обозначение указывает на то, какое максимальное давление допускается в данной шине, а надпись Max Load позволяет определить максимально допустимую нагрузку в кг. на колесо.

Усиленные покрышки обозначаются надписью RF (Reinforced). Также усиленная шина может иметь в маркировке литеру «С» после обозначения типоразмера (например, 205/85 R16C). Это говорит о том, что шина грузовая. Radial указывает на радиальную конструкцию шины, надпись Steel говорит о том, что в конструкции используется металлический корд.

Шины RSC или шины RunFlat (RunFlat System Component) представляют собой особые покрышки, на которых можно продолжить движение даже в том случае, если давление в шине полностью упало в результате прокола или пореза.

Допускается движение со скоростью не более 80 км/ч на расстояние до 150 км. Разные производители могут использовать различные обозначения для данной технологии (RFT, SSR, RunOnFlat, Run Flat, ZP и т.п.)

Надпись Temperature с литерами А, В, С указывают на то, насколько шина устойчива к нагреву при езде с высокой скоростью. Маркировка покрышки литерой А говорит о лучшем результате, тогда как C худший показатель. Точно такими же литерами А, В и С маркируется Traction, что отображает эффективность торможения шины на влажной дороге.

Среди дополнительных обозначений на шинах можно выделить Treadwear. Маркировка указывает на расчетный пробег шины по стандартам и тестам, которые проводятся в Америке.

Обозначение TWI (Tread Wear Indiсatоrs) является индикатором износа протектора (иногда индикатор со стрелкой). Такие указатели находятся в нескольких местах по окружности шины, указывая на минимально допустимую высоту протектора.

Сам индикатор износа шины является выступом, высота которого 1.6 мм. Это и есть минимально допустимая величина протектора легковых авто. Такой индикатор расположен в глубине протектора, обычно его располагают в канавках водоотвода шины.

Также на шине можно увидеть обозначение DOT, где закодирован производитель покрышки, дата выпуска резины в виде недели и года, кодировка размера, сертификация и т.д.

Если видна литера E, заключенная в круг, тогда такая шина соответствует требованиям и стандартам ECE (требования европейские). Обозначение DOT указывает на то, что шина соответствует стандарту качества в США.

Индекс скорости

Одна из главных маркировок в первую очередь является индекс максимальной скорости. Он обозначается буквой и наносится рядом с индексом нагрузки. Здесь все просто: чем ближе буква к концу английского алфавита, тем выше данный параметр.

Самый низкий показатель — шины с индексом J. Они предназначены для утилитарной техники, передвигающейся со скоростью не более 100 км/ч. В стандартных условиях эксплуатации наиболее распространены комплекты S, T, U и H. Тогда этот параметр скорости составит – 180, 190, 200 и 210 км/ч соответственно.

Стоимость комплекта серьезно зависит от этого параметра. Для устойчивой работы на высоких скоростях разрабатываются современные резиновые смеси с более устойчивыми формулами, что повышает себестоимость изделия. Однако экономить на этом не стоит, ведь безопасность передвижения напрямую зависит от данного фактора.

Расшифровка маркировки легковых шин
ИндексПредельно допустимая скорость
J-K-L-M-N100-110-120-130-140
P-Q-R-S-T150-160-170-180-190
U-H-V200-210-240
VR-W210-270
Y-ZR300-240

Страна и компания-производитель

Каждый изготовитель наносит свои логотипы или обозначения на боковине покрышек. Многие бренды имеют производственные мощности в различных странах, причем качество их продукции часто зависит от места изготовления. Например, покрышки японского бренда могут выпускаться в Германии, Польше, Таиланде и т.д.

Иногда на изделиях присутствует надпись: «Made in…». Но как же узнать страну выпуска если этого нет. В таком случае поможет кодовое обозначение DOT. В нем также зашифрована информация о серии, заводе и дате изготовления. Это довольно сложный код, чтобы узнать информацию, нужно воспользоваться огромными таблицами либо специальными сайтами.

Но есть и более простой способ узнать в какой стране были изготовлены шины – из буквенно-цифирного обозначения (Е1-Е48). Буква означает, что изделие прошло сертификацию Economic Commission for Europe, а номер указывает страну изготовителя.

Таблица соответствия страны стандартизации автомобильных покрышек

КодСтрана стандартизацииКодСтрана стандартизации
E1ГерманияE21Португалия
E2ФранцияE22Россия
E3ИталияE23Греция
E4НидерландыE24Ирландия
E5ШвецияE25Хорватия
E6БельгияE26Словения
E7ВенгрияE27Словакия
E8ЧехияE28Беларусь
E9ИспанияE29Эстония
E10ЮгославияE31Босния/Герцеговина
E11ВеликобританияE34Болгария
E12АвстрияE36Литва
E13ЛюксембургE37Турция
E14ШвейцарияE39Азербайджан
E15Не используетсяE40Македония
E16НорвегияE43Япония
E17ФинляндияE45Австралия
E18ДанияE46Украина
E19РумынияE47Южная Африка
E20ПольшаE48Новая Зеландия

Разбор примера


Далее мы рассмотрим пример и проделаем его расшифровку. На внешней стороне написаны название фирмы и модели резины (GoodYear UltraGrip). Далее идут цифры 205*55*R17. В таком виде наносится европейская маркировка. Первое число говорит про ширину профиля, второе — про высоту относительно ширины, третье – обозначает посадочный диаметр. Буква R сигнализирует о том, что речь идет о радиальных шинах.

Американский вариант обозначения может не отличаться от европейского – добавятся только буквы, соответствующие классу авто (P – passenger, LT – Lignht Track, T – Track). А может быть другой формат, где все значения указаны в дюймах. К примеру, показатель 30*11*R17 говорит о том, что у нас покрышка с внешним радиусом 30 дюймов, шириной протектора 11 и внутренним радиусом 17-ть дюймов.

На внешней стороне присутствует число 89H. Это показатели нагрузки и скорости. По условиям его маркировки, колесо переносит нагрузку до 580-ти кг и максимальную скорость в 200 км/ч. Здесь же присутствует надпись Reinforced. Это означает, что комплект усилен и обладает увеличенным количеством слоев брекера. Это повышает его грузоподъемность на три единицы.

Стрелка с надписью Rotation и Outside говорит о направлении вращения, а также сообщает о внешней стороне боковины (только для шин с ассиметричным рисунком). Указание Tubeless говорит об отсутствии камеры внутри колеса, а маркировка RF (RunFlat) сообщает о усиленных жестких кордах, позволяющих после прокола и падения давления добраться до автосервиса на расстоянии 80 км. Даже после такой эксплуатации шина останется рабочей.

Внутренний круг дает информацию о том, когда была произведена покрышка. Четыре цифры 2012 говорят о том, что изделие сошло с конвейера на 20-й неделе 2012-го года. Здесь же размещена информация о максимальном давлении в килопаскалях, надпись о стране производителе.

Дополнительная маркировка

  • Extra Load или XL — производители заявляют, что подобные шины имеют повышенную грузоподъемность. Но реально допустимую нагрузку определяет только соответствующий индекс.
  • SUV или 4х4 — так маркируются модели, предназначенные для вездеходов и кроссоверов. Благодаря усиленному каркасу, обладают большей прочностью и жесткостью.
  • Буква «C» после типоразмера — ставится на моделях, подходящих для небольших грузовиков или минивэнов. Обычно имеют двойной индекс нагрузки (к примеру, 102-100/Q), где первое число говорит о грузоподъемности для односкатных авто, а второе — для двускатных.
  • Front Wheel и Rear Wheel — говорит о том, что шина может устанавливаться только на переднее или заднее колесо соответственно.
  • Rotation — указывает на направление вращения автомобильной резины. Может быть дополнен или заменен фигурной стрелки. Присутствует только на моделях с ассиметричным рисунком.
  • DOT — так маркируются шины, рекомендованные для использования на территории США (это означает, что они соответствуют стандартам Транспортного Департамента США).
  • Буква «E» в кружочке — указывает на соответствие покрышек европейским стандартам качества. На российском рынке встречается намного чаще, чем «DOT».
  • RunFlat (RSC, MOE, AOE, SSR, EMT, ZP, RF) — на такой резине можно продолжать движение со скоростью не более 80 км/ч после полного падения давления в шинах. Расстояние, которое можно проехать на спущенном колесе, зависит от производителя и составляет от 50 до 150 км.
  • TWI — маркер, показывающий износ протектора. Обозначает его минимально допустимую глубину. Надпись, которая начинает стираться, — явный признак того, что резину нужно срочно заменить.
  • Traction A, B или C — показатель улучшенного торможения на мокром асфальте. Высший индекс «A», низший — «C».
  • AD, SD, DD, OD, MD — наличие шипов алюминиевых, с твердосплавным, прямоугольным, овальным сердечником, пластиковых с твердосплавным сердечником соответственно.
  • Michelin, Goodyear, Pirelli, Yokohama и пр. — на шинах обязательно должен быть указан производитель. Покрышки без указания компании-изготовителя могут не соответствовать заявленным характеристикам, а их использование — быть небезопасным.

Цветные метки

Бывают красного, зеленого, желтого или белого цвета и помогают правильно установить шины на автомобиль.

  • Красной точкой или треугольником отмечают наиболее жесткое место на шине. При установке на легкосплавный диск ее надо совместить с меткой «L».
  • Белая точка или треугольник — самый гибкий участок резины, должен находится с противоположной стороны от метки «L».
  • Желтая отметка — самая легкая часть изделия, которая должна совпадать с золотником на диске.
  • Зеленый круг — так производители обычно отмечают изделия перед первичной установкой.

Цветные полосы помогают складским работникам распознавать типоразмеры и модели шин, сложенных в стопки.

Камерные и бескамерные варианты

Большинство современных шин — бескамерные. Они обозначаются «TL» или «Tubeless». Устаревшие камерные модели маркируются «TT» или «Tube Type». Отличаются способом крепления на ободе диска.

Бескамерные покрышки при незначительных проколах ремонтируют без снятия их с колеса, также на них при периодической подкачке доехать до ближайшего автосервиса.

Расшифруем маркировку индексов скорости и нагрузки на автошинах легковых автомобилей: цифры и литеры

Далеко не на каждой шине можно мчать на всех парах. Существуют предельные значения скорости, при которых резина разрушается. За этот показатель отвечает индекс скорости. Наносится он на боковину, рядом с типоразмером.

На фотографии имеем индекс 97V, где литера «V» позволяет нам ехать максимум 240 км/ч. Другими словами, производитель гарантирует сохранение всех свойств покрышки в таком скоростном режиме на протяжении нескольких часов. Варианты расшифровки индексов приведены в таблице.

Теперь узнаем допустимую нагрузку, заметьте, на одно колесо. Выбираем по таблице строку с цифирью «97», и что видим: предел грузоподъемности – 730 кг. Надо учитывать, что на автошинах легкового транспорта подобная расшифровка надписи не является решающим фактором при выборе – значения обычно даются с запасом. Другое дело грузовики и микроавтобусы, здесь этот параметр предельно важен, и его нужно учитывать.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
