Меняем замок зажигания на ВАЗ-2114 своими руками: замена личинки и полезные советы

Чиним замки «Девятки» самостоятельно

Допустим, ключ в замке ВАЗ-2109 не поворачивается или, наоборот, проворачивается и не отпирает дверь. Ремонт автомобильных замков подразумевает одно из действий: замену личинки (цилиндра), замену или ремонт внутреннего замка. В официальных руководствах, кстати, механизм внутреннего замка рекомендуют не ремонтировать, а заменять. Как бы то ни было, сначала нужно до него добраться, для чего снимают обшивку двери. Каждое из действий, требуемых для проведения демонтажа, дальше иллюстрируется на фото. Всю последовательность нужно рассмотреть по порядку.

«Девятка» и устройство дверного замка

Теоретически, механизм замка можно разделить на 3 части: ручка с личинкой и кнопкой, основной механизм, внутренняя ручка двери. Все узлы и соединения между ними показаны на схеме.

Узел под обозначением «2» выглядит так.

К нему, то есть к этому узлу подходят 4 тяги. Две из них соединены с внешней ручкой, и чтобы её демонтировать, тяги отсоединяют.

В иных случаях, то есть когда установлены электрические стеклоподъёмники или блокираторы, АКБ обязательно отключают. Для этого, как многие знают, достаточно снять «минусовую» клемму. Значит, перед ремонтом замков в первую очередь открывают капот, а не двери. Кто нарушит подобное требование, в лучшем случае будет менять сгоревшие предохранители.

Замена личинки замка двери

Чтобы получить доступ к механизму замков, нужно снять обшивку. На «Девятке» её снять достаточно просто – обшивка удерживается пластиковыми пистонами. Эти пистоны расположены по периметру, их просто отжимают, а в случае необходимости заменяют новыми.

Предварительно, как легко понять, надо демонтировать три элемента: боковую ручку, рукоять стеклоподъёмника, розетку внутренней ручки замка. «Собачку» обязательно подтягивают вверх, ну а уплотнитель, защищающий стекло, лучше удалить в процессе демонтажа обшивки.

Демонтаж и разбор дверной ручки

Когда обшивка на двери отсутствует, можно свободно отсоединить две тяги, идущие от дверной ручки к замку. Дальше показано, о каких именно элементах идёт речь.

Отжав пластиковый язычок отвёрткой, тягу выводят из зацепления. Будем считать, все указанные действия завершены. Тогда, можно переходить к следующему этапу.

Внешняя ручка крепится к металлу при помощи двух гаек. Одна из них расположена под обшивкой, вторая – с задней стороны двери. Обе гайки нужно отвернуть.

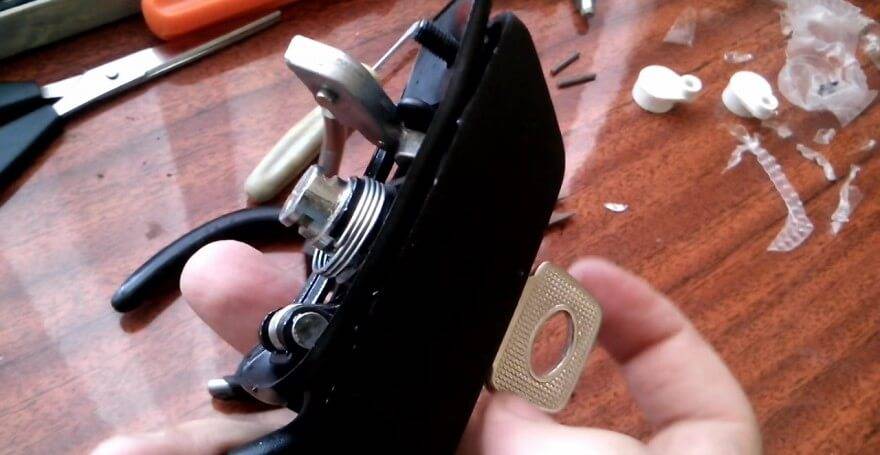

Выполнив демонтаж указанного узла, снять личинку будет легко. Делается это так:

1. Выталкивают штифт, удерживающий внешний пластиковый колпак;
2. Демонтируют крепежную пружину (см. рис.);
3. Установив ключ и повернув его, цилиндр вытягивают наружу.

Внешний вид пружины, скрепляющей личинку и ручку, показан дальше.

Важно знать, что сам узел под названием «личинка» нуждается в аккуратном обращении. Как показывает опыт, легко будет растерять металлические штифты, обеспечивающие секретность

Цилиндр закреплён внутри корпуса ручки, и штифты остаются на месте. Но если вытащить цилиндр наружу, каждый штифт оказывается «на свободе»

Как показывает опыт, легко будет растерять металлические штифты, обеспечивающие секретность. Цилиндр закреплён внутри корпуса ручки, и штифты остаются на месте. Но если вытащить цилиндр наружу, каждый штифт оказывается «на свободе».

Замена личинки ВАЗ 2114

Личинка замка (цилиндр замка) – разновидность механизма секретности замка, в виде цилиндра, рабочая часть которого может быть повёрнута в корпусе только тогда, когда в скважину цилиндра вставлен ключ. Бесперебойная работа цилиндра замка защищает автомобиль от несанкционированного проникновения и бережет имущество владельца. Поэтому неисправность личинки замка вызывает серьёзное беспокойство, требующее немедленного решения, и многие автолюбители всерьёз задумываются о том как поменять личинку замка ВАЗ 2114 своими руками.

Причины замены личинки замка ВАЗ 2114

1. В холодную пору года, при попытке открыть замёрзший замок, оказывается, что он просто проворачивается и не открывается, а при излишних усилиях крутящего, цилиндр замка может выйти вместе с ключом из гнезда ручки. Такая проблема чаще всего вызвана разрушением стопорного кольца и выпадением фиксирующего столбика, расположенного в пластмассовом колпачке тяги.
2. Ещё одним вариантом проблемы может быть частичная работоспособность личинки замка. Со временем, внутренние штифты замка и зубья ключа истираются, тогда, при попытке повернуть замок, детали замка цепляются друг за друга и мешают его проворачиванию. Поначалу данная проблема кажется не такой уж серьёзной, но со временем подбор нужного «положения» ключа вызывает раздражение.
3. Необходимость в замене цилиндров замка часто возникает при модернизации ручек двери на новые отечественные или на евроручки.

Советы при замене личинки замка двери на ВАЗ 2114

Зачастую при ремонте замка ручки двери оказывается, что сильный износ детали приводит к необходимости замены нескольких элементов устройства. Попытаться выполнить восстановление замка можно, но такой ремонт поможет ненадолго и через время придется опять приступить к решению данной проблемы.

Перед извлечением личинки замка из упаковки или из ручки двери, в скважину замка нужно обязательно вставить ключ. Иначе это грозит выпадением штифтов из пазов замка, поставить которые на место будет проблематично.

На ВАЗ 2114 замена личинки замка двери – работа, которую можно выполнить самостоятельно, имея свободное время и необходимый инструмент.

Чтобы поменять личинку замка понадобятся:

• рожковые ключи «на 8» и «на 10»;
• плоскогубцы;
• смазка WD-40;
• отвертка плоская и крестообразная;
• новые личинки и пружины замка ВАЗ 2114.

Цена на комплект личинок замка двери с замком багажника ВАЗ 2114 производства ВАЗ с артикулом 21140610004520 составляет 400 рублей, а его аналог с артикулом 21140-610004520 от производителя ДААЗ — 450 рублей.

Стоимость указана на весну 2021 г. по Москве и области.

Крестообразной отверткой отворачиваем три самореза в нижней части накладки.

Снимаем накладку. Извлекаем из кармана переключатель положения переднего спускового стекла вместе с колодкой жгута проводов, отсоединив от переключателя проводов.

С помощью отвёртки вынимаем заглушку ручки подлокотника.

Отвинчиваем крестообразной отверткой 2 винта крепления ручки подлокотника к внутренней панели двери.

Отжимаем фиксаторы крепления облицовки внутренней ручки замка к панели двери.

… и снимаем облицовку.

Аккуратно, с помощью отвёртки, извлекаем из отверстий в панели двери шесть пистонов, и снимаем карту двери.

Ключом «на 8» откручиваем две гайки крепления наружной ручки замка. Сначала одну.

Отсоединяем от внутреннего замка тяги наружной ручки и выключателя замка.

Снимаем наружную ручку двери замка с тягами.

Затем вынимаем штифт из наконечника тяг.

Снимаем пластмассовый наконечник тяги из цилиндра замка двери.

Снимаем стопорную пружину, выведя ее концы из прорезей на цилиндре и на ручке замка.

Вынимаем старую личинку замка вместе с ключом.

Распаковываем новый комплект личинки. Предварительно смазав все трущиеся детали консистентной смазкой, вставляем в ручку двери замка.

Устанавливаем новую возвратную пружину личинки.

При повороте ключа, ключ должен возвращаться назад из любого положения.

Устанавливаем штифт на наконечник поворотной тяги. Ручка собрана. Производим дальнейшую сборку в обратной последовательности.

Ремонт замка багажника

Как правило, замок багажника на ВАЗовских автомашинах служит дольше дверных замков, что вызвано меньшим количеством открываний/закрываний за равный промежуток времени. Но, ввиду полного износа (или потери ключей) заменять его все-таки приходится. В большинстве случаев сам механизм замка, равно как и его корпус, остается полностью исправным — изнашивается лишь личинка, в которую непосредственно вставляются ключи. Ее то и потребуется заменить на новую.

Чтобы это сделать, потребуются:

• крестовая отвертка;
• шлицевая отвертка;
• набор ключей.

Выполняется замена личинки замка багажника ваз 2114 следующим образом:

1. Открыть багажник.
2. Извлечь пластиковые клепки («ежики»), удерживающие пластиковую панельку вокруг замка, подцепив их шлицевой отверткой либо специальным экстрактором.Извлекаем клепки
3. Снять панельку.
4. Выкрутить крепеж, удерживающий замок.Откручиваем крепеж
5. Извлечь замок.
6. Выкрутить крепежные винты, удерживающие личинку в замке, и вынуть ее.
7. Установить внутрь замка новую личинку.

Обратная сборка замка и установка его на место выполняется точно в таком же порядке, но в обратной последовательности.

После того, как замена личинки замка ваз 2114 была произведена, а сам замок установлен на место — следует внимательно осмотреть его ответную часть, называемую фиксатором (за него заходит язычок замка в момент запирания багажника). Заменять фиксатор в большинстве случаев не нужно, поскольку он не имеет подвижных деталей и обладает очень длительным сроком службы.

Замена может понадобиться лишь в том случае, если на корпусе фиксатора появилась трещина (изготовлен он из силумина). Сам процесс замены несложный, и заключается в откручивании крепежа старого фиксатора и установке нового устройства.

Регулировочные винты замка багажника ваз 2114

Единственное, на что нужно будет обратить внимание — это правильная настройка замка. Чтобы проверить ее качество, нужно просто закрыть крышку багажника и посмотреть, как она зафиксировалась

Если запирания не происходит, оно слишком тугое либо, наоборот, чувствуется заметный люфт, то замок не настроен.

Чтобы выполнить настройку, нужно:

• ослабить пару крепежных болтов фиксатора;
• закрыть багажник (в этот момент фиксатор сам подстроится под расположение язычка замка);
• открыть багажник;
• затянуть крепежные болты фиксатора.

Ремонт замка багажника

Как правило, замок багажника на ВАЗовских автомашинах служит дольше дверных замков, что вызвано меньшим количеством открываний/закрываний за равный промежуток времени. Но, ввиду полного износа (или потери ключей) заменять его все-таки приходится. В большинстве случаев сам механизм замка, равно как и его корпус, остается полностью исправным — изнашивается лишь личинка, в которую непосредственно вставляются ключи. Ее то и потребуется заменить на новую.

Чтобы это сделать, потребуются:

• крестовая отвертка;
• шлицевая отвертка;
• набор ключей.

Выполняется замена личинки замка багажника ваз 2114 следующим образом:

1. Открыть багажник.
2. Извлечь пластиковые клепки («ежики»), удерживающие пластиковую панельку вокруг замка, подцепив их шлицевой отверткой либо специальным экстрактором.
3. Снять панельку.
4. Выкрутить крепеж, удерживающий замок.
5. Извлечь замок.
6. Выкрутить крепежные винты, удерживающие личинку в замке, и вынуть ее.
7. Установить внутрь замка новую личинку.

Обратная сборка замка и установка его на место выполняется точно в таком же порядке, но в обратной последовательности.

После того, как замена личинки замка ваз 2114 была произведена, а сам замок установлен на место — следует внимательно осмотреть его ответную часть, называемую фиксатором (за него заходит язычок замка в момент запирания багажника). Заменять фиксатор в большинстве случаев не нужно, поскольку он не имеет подвижных деталей и обладает очень длительным сроком службы.

Замена может понадобиться лишь в том случае, если на корпусе фиксатора появилась трещина (изготовлен он из силумина). Сам процесс замены несложный, и заключается в откручивании крепежа старого фиксатора и установке нового устройства.

Единственное, на что нужно будет обратить внимание — это правильная настройка замка. Чтобы проверить ее качество, нужно просто закрыть крышку багажника и посмотреть, как она зафиксировалась

Если запирания не происходит, оно слишком тугое либо, наоборот, чувствуется заметный люфт, то замок не настроен.

Чтобы выполнить настройку, нужно:

• ослабить пару крепежных болтов фиксатора;
• закрыть багажник (в этот момент фиксатор сам подстроится под расположение язычка замка);
• открыть багажник;
• затянуть крепежные болты фиксатора.

Ремонт замка багажника

Как правило, замок багажника на ВАЗовских автомашинах служит дольше дверных замков, что вызвано меньшим количеством открываний/закрываний за равный промежуток времени. Но, ввиду полного износа (или потери ключей) заменять его все-таки приходится. В большинстве случаев сам механизм замка, равно как и его корпус, остается полностью исправным — изнашивается лишь личинка, в которую непосредственно вставляются ключи. Ее то и потребуется заменить на новую.

Чтобы это сделать, потребуются:

• крестовая отвертка;
• шлицевая отвертка;
• набор ключей.

Выполняется замена личинки замка багажника ваз 2114 следующим образом:

1. Открыть багажник.
2. Извлечь пластиковые клепки («ежики»), удерживающие пластиковую панельку вокруг замка, подцепив их шлицевой отверткой либо специальным экстрактором.
3. Снять панельку.
4. Выкрутить крепеж, удерживающий замок.
5. Извлечь замок.
6. Выкрутить крепежные винты, удерживающие личинку в замке, и вынуть ее.
7. Установить внутрь замка новую личинку.

Обратная сборка замка и установка его на место выполняется точно в таком же порядке, но в обратной последовательности.

После того, как замена личинки замка ваз 2114 была произведена, а сам замок установлен на место — следует внимательно осмотреть его ответную часть, называемую фиксатором (за него заходит язычок замка в момент запирания багажника). Заменять фиксатор в большинстве случаев не нужно, поскольку он не имеет подвижных деталей и обладает очень длительным сроком службы.

Замена может понадобиться лишь в том случае, если на корпусе фиксатора появилась трещина (изготовлен он из силумина). Сам процесс замены несложный, и заключается в откручивании крепежа старого фиксатора и установке нового устройства.

Единственное, на что нужно будет обратить внимание — это правильная настройка замка. Чтобы проверить ее качество, нужно просто закрыть крышку багажника и посмотреть, как она зафиксировалась

Если запирания не происходит, оно слишком тугое либо, наоборот, чувствуется заметный люфт, то замок не настроен.

Чтобы выполнить настройку, нужно:

• ослабить пару крепежных болтов фиксатора;
• закрыть багажник (в этот момент фиксатор сам подстроится под расположение язычка замка);
• открыть багажник;
• затянуть крепежные болты фиксатора.

Пошаговая инструкция

1. Снимаем минусовую клемму.
2. Откручиваем шесть винтов крепления нижнего пластикового кожуха под рулем.
3. После откручивания винтов, снимаем нижний и верхний кожухи.

Отключаем разъем от подрулевого переключателя и вынимаем его.

Болты крепления замка с круглыми шляпками (отрывными). По инструкции болты нужно затягивать пока шляпки не оборвет. В нашем случае замок уже менялся, и только два болта с оборванными шляпками. Чтобы открутить болты, которые с оборванными шляпками, нужно зубило и молоток. Ставим зубило в наклон откручивания и бьем молотком по нему. Ниже все наглядно видно.

Как только шляпка легко пойдет зубилом, откручиваем ее от руки.

В нашем случае только два болта с оборванными шляпками, поэтому далее с помощью головки на десять выкручиваем два болта. Если у вас все шляпки оборваны, то работаем зубилом и руками.

Когда будете выкручивать последний болт, держите замок зажигания руками, чтобы он не упал.
После выкручивания последнего болта, отключаем разъем и снимаем замок зажигания на ВАЗ 2114 и других моделях.

Сборка производится в обратном порядке без особых нюансов.

Наглядно процесс замены замка смотрите в этом видео:

Установка новой личинки

Чтобы поставить новую личинку замка, потребуется выполнить несколько простых действий:

1. Распаковать новый комплект, подготовленный для замены, смазать внутренние движущиеся детали.
2. Провести монтаж новой возвратной пружины. Обычно она не входит в стандартный комплект замены и покупается отдельно. При правильном монтаже ключ, находясь в скважине, должен свободно проворачиваться назад.

Устанавливаем новую возвратную пружину

1. Установить штифт в наконечнике поворотной тяги.
2. Собрать дверь в обратном порядке, как описано в предыдущем разделе.

https://youtube.com/watch?v=cFcsEhNbr3Q

Признаки неисправности реле

Верными признаками того, что реле вышло из строя, могут являться:

• перебои в работе вентилятора печки;
• проблемы с включением стеклоочистителей и обогрева стекол;
• отказы при запуске двигателя.

Все эти факторы, а в особенности — их сочетание — напрямую указывают на то, что устройство сломано и его следует заменить. Но перед тем, как приступить к ремонту, следует выяснить — где находится реле зажигания на ваз 2114? Искать этот электронный элемент следует под декоративной накладкой-кожухом, слева от рулевого колеса. Для того, чтобы открыть доступ к реле, этот кожух следует демонтировать.

Реле зажигания ваз 2114 под защитным кожухом

Еще одной, хотя и менее редкой, но все же распространенной проблемой является перегрев реле зажигания. Так, если после длительной поездки (во время которой было включено много потребителей, работа которых управляется этим реле — стеклоочистителей, обогревателей стекол) оно сильно нагрелось, то следует незамедлительно начать поиск причины, не дожидаясь перегорания устройства или других неполадок в бортовой сети.

Как правило, сильный нагрев главного реле обусловлен его небольшим амперажем в сочетании с большим количеством потребителей (стандартная модель реле зажигания 14-й модели рассчитана на ток в 70 Ампер). Для того, чтобы это проверить, достаточно отключить от реле ряд устройств (конечно, за исключением стартера) и проверить его состояние после поездки.

Если реле осталось холодным, значит причина перегрева кроется именно в его малой мощности. Для решения этой проблемы следует установить новое реле аналогичной конструкции, но рассчитанное на большую силу тока.

Контакты реле зажигания

Замена модуля зажигания своими руками

Итак, первым делом ищем модуль (для тех кто не знает). К нему идут ПВН от свечей зажигания.

1. Снимаем минусовую клемму с аккумулятора
2. Отсоединяем колодку проводов от модуля
3. Отсоединяем ПВН
4. Откручиваем сам модуль и снимаем его
5. Теперь устанавливаем новый модуль и проводим сборку в обратном порядке.

При установке не перепутайте положение ПВН на катушке.

Полезное замечание! Если вы устанавливаете новую катушку и старые провода, обратите на них внимание. Если на кончиках свечей и проводов есть желтые полоски, значит провода необходимо заменить.

После замены модуля, необходимо проверить его работу

Запускаем двигатель и радуемся проделанной работе.

После замены модуля, необходимо проверить его работу. Запускаем двигатель и радуемся проделанной работе.

В статье, предлагаемой вашему вниманию, мы уделим внимание электронному устройству, называемому модулем зажигания автомобиля «ВАЗ 2115». А, точнее, его описанию, принципиальной схеме и проверки работоспособности.

В состав данного модуля входят два высоковольтных трансформатора и два блока управления (электронных), заключенных в прочный пластиковый корпус, имеющий четыре вывода высоковольтных проводов

Электронные блоки управления также принято называть катушками зажигания, причем одна из них — «рабочая» — коммутирована со свечами зажигания первого и четвертого цилиндров силового агрегата, другая — «холостая» — со свечами второго и третьего.

В состав данного модуля входят два высоковольтных трансформатора и два блока управления (электронных), заключенных в прочный пластиковый корпус, имеющий четыре вывода высоковольтных проводов. Электронные блоки управления также принято называть катушками зажигания, причем одна из них — «рабочая» — коммутирована со свечами зажигания первого и четвертого цилиндров силового агрегата, другая — «холостая» — со свечами второго и третьего.

Модуль зажигания «ВАЗ 2115» управляется посредством контроллера, в рабочие функции которого входит обработка данных, поступающих с датчиков систем автомобиля: температура охлаждающей жидкости, скорость вращения и положение коленчатого вала, расход воздуха, наличие детонации и т.д.

Принципиальная схема и схема подключения данного электронного прибора представлена ниже.

Единственным отрицательным моментом в эксплуатации данного электронного устройства является его полная ремонтонепригодность. Однако самостоятельно выполнить его замену по силам даже начинающему автолюбителю.

• Нестабильную работу силовой установки при разгоне транспортного средства.

• Падение мощности двигателя.

• «Прерывистость» холостого хода.

• Нарушение работоспособности парных (1/4 — 2/3) цилиндров двигателя.

Где расположен замок зажигания на «четырнадцатой»

В автомобилях ВАЗ-2114 замок зажигания, в отличие от «классики», находится не на панели приборов, а справа, на рулевой колонке. Сверху она закрыта полиэтиленовой пленкой, так что нашим глазам видна только верхняя часть «личинки».

Замок зажигания ВАЗ-2114 состоит из пяти основных частей:

• стальной корпус;
• запорный механизм;
• блокирующее устройство;
• контактная группа;
• ключ.

Устройство размещено в стальном корпусе, призванном защитить его от взлома. Что касается механизма запирания, то он практически не отличается от привычного нам дверного замка.

Устройство блокировки позволяет заблокировать руль направления без ключа. Таким простым способом он защищает вашу машину от угона. Контактная группа — это элемент, отвечающий за запуск двигателя и его систем. Ключ зажигания ВАЗ-2114 служит для разблокировки запорного устройства и активации группы контактов. Без него невозможно запустить двигатель без разборки устройства.

Замок зажигания 2114 и процедура его замены своими руками

В каких случаях требуется замена?

Установка кнопки старт стоп вместо замка зажигания своими руками

Существует несколько ситуаций, когда необходима замена ЗЗ:

• неисправность самого узла;
• потеря ключей;
• механическое повреждение ЗЗ во время угона;
• неисправность контактной группы.

Схема устройства ЗЗ

Неисправность узла можно определить при запуске двигателя. Когда не крутится стартер, отсутствуют щелки втягивающего реле, не работает электрооборудование. Поломки могут быть механическими и электрическими.

Как определить неисправность?

Визуальный способ заключается в проверке поведения машины при различных положениях ключа. Сначала ключ устанавливается в правом положение – «зажигание». Если узел исправен, то работает все электрооборудование. При каких-либо неполадках с ЗЗ не работает либо все электрооборудование, либо его часть.

Поворот ключа в замке

Во втором положении ключа должен запускаться стартер. Если он не крутится, под капотом не слышно щелчка втягивающего реле, то возможно, что неисправен либо ЗЗ, либо стартер. Более конкретную информацию можно получить с помощью диагностики. Она выполняется мультиметром, установленным в режим омметра. Для проведения диагностики нужно демонтировать кожух рулевой колонки.

Далее необходимо выполнить следующие действия:

1. Отключить питание от ЗЗ.
2. Далее найти контакты 4 и 7, идущие от узла. Они соответствуют контактам «30» и «15», и присоединить к ним клеммы мультиметра.
3. Затем ключ в ЗЗ поворачивается в первое положение. При исправном узле сопротивление должно быть нулевым.
4. Потом проверяется работа узла при повороте ключа в положение II. Аналогично, мультиметр должен показывать нулевое сопротивление, если ЗЗ исправен.

Убедившись в неисправности ЗЗ, его необходимо заменить (автор видео — Регион 4253).

Подготовка

В первую очередь следует подготовиться к процедуре замены, приготовив схему электросети и необходимые материалы и инструменты:

• новый узел;
• 4 винта крепления узла;
• зубило;
• набор ключей;
• крестовую отвертку;
• молоток;
• пассатижи.

ЗЗ на ВАЗовский автомобиль

Для удобства работы следует снять кожух с рулевой колонки, переключатели.

Демонтаж кожуха выполняется пошагово:

1. В первую очередь обесточивается авто путем отключения от АКБ отрицательной клеммы.
2. Крестообразной отверткой вывинчивается винты крепления кожуха.
3. Затем выкручивается саморез, с помощью которого крепится корпус.
4. Теперь нужно извлечь саморезы, удерживающие нижнюю часть корпуса на рулевой колонке.
5. На следующем этапе вниз опускается рычаг, с помощью которого фиксируется рулевая колонка по углу, и руль.
6. Далее демонтируется нижний кожух.
7. После отсоединения колодки питания, можно демонтировать верхнюю часть кожуха.
8. Для удаления подрулевых переключателей следует нажать на фиксирующие элементы и извлечь элементы со штатных мест.
9. Переключатели также следует отсоединить от колодки питания.

Демонтаж неисправного устройства

Открыв доступ к ЗЗ, можно его демонтировать. Сложность демонтажа состоит в том, что на 4 болтах, благодаря которым на ВАЗ 2114 замок зажигания крепится к рулевой колонке, нет головок. Отсутствие головок не дает преступникам угнать автомобиль без ключа.

Демонтаж молотком и зубилом

Демонтаж ЗЗ осуществляется следующим образом:

• нужно ослабить болты можно с помощью молотка и зубила;
• далее ослабленные болты вынимаются пассатижами;
• затем снимается скоба с рулевой колонки;
• отключается колодка питания;
• теперь можно демонтировать узел .

Схема подключения узла простая. Если он покупается в сборе, то не составляет труда разобраться в схеме, чтобы подключить правильно провода.

Установка нового замка

Процедура установки замка зажигания на ВАЗ состоит из следующих шагов:

• сначала нужно установить ключ в новый узел в положение «I», тогда защелка, благодаря которой осуществляется блокировка руля, спрячется;
• затем монтируется ЗЗ и выполняются действия в последовательности обратной снятию;
• закрутив 4 болта, нужно их немного зажать.

Установив новый узел, необходимо проверить блокировку руля. Для этого следует извлечь ключ из ЗЗ и повернуть рулевое колесо на небольшой угол. Если руль не блокируется, необходимо правильно установить узел: защелка должна попадать в паз, который находится на рулевой колонке. Если функция блокирования работает, остается до упора закрутить все отрывные болты. Закручивать их нужно до тех пор, пока не будут сломаны головки.

Извините, в настоящее время нет доступных опросов.

Скрутка

Для вращения понадобится крестовая отвертка и скрепка (кусок проволоки).

Откройте капот и снимите провод с плюсового полюса аккумуляторной батареи.
Установите рычаг переключения передач в нейтральное положение.
Включите стояночный тормоз.
С помощью отвертки Phillips снимите крышку рулевой колонки и отложите ее в сторону.
Осторожно снимите проволочный фиксатор с замка зажигания. Сразу определите, какой провод заземлен, и отсоедините его от остальных

Если замкнуть землю мультиметром на корпусе, то напряжения не будет. Еще лучше, если вы изолируете провод, чтобы случайно не повредить всю проводку.
Найдите красную нить и отодвиньте ее в сторону. Осторожно подключите остальные провода, чтобы установить контакт. Закрепите скрутку ниткой или скрепкой. Иногда скрутку перематывают изолентой или изолентой. Электрическая система вашего автомобиля должна включиться.
Нажмите педаль сцепления.
На остальные нити накинуть красную нить (перекрутить). Автомобиль должен завестись. Удалите красную нить из закрутки. Если частота вращения двигателя стабильна, аккуратно и осторожно отпустите педаль сцепления.

После запуска двигателя красный провод сразу снимается со скрутки. В противном случае стартер может сломаться.

Пошаговая замена замка зажигания ваз 2114

Операция предусматривает создание открытого доступа к месту монтажа «стартового» замка. В группу подготовительных объединены следующие мероприятия:

• демонтаж рулевого кожуха;
• изъятие подрулевых переключателей из посадочных мест.

Для удобства проведения операции можно демонтировать соединитель подрулевых переключателей и рулевое колесо.

Аккуратно снять рулевой кожух поможет следующая методика:

• отсоединить «массу» от аккумулятора;
• демонтировать с помощью крестообразной отвертки 3 винта, скрепляющих две части рулевого кожуха (доступ – со стороны нижнего корпуса, один винт – слева, два – справа);
• удалить саморез, крепящий корпус к соединителю подрулевых переключателей;
• выкрутить два самореза, фиксирующих нижний корпус относительно рулевой колонки;
• отвести вниз рычаг, фиксирующий рулевую колонку «по углу»;
• опустить «баранку» вниз;
• снять нижний кожух;
• отсоединить от «аварийки» колодку питания;
• снять верхний кожух.

Подрулевые переключатели при замене неисправного замка зажигания на ВАЗ 2114 демонтируются поочередно. Сначала вынимаются из посадочных мест одновременным нажатием на оба фиксатора, затем отсоединяются от питающей колодки.

Основы операции замещения

Открыв доступ к корпусу замка, легко заметить, что на четырех болтах, фиксирующих замок относительно рулевой колонки, отсутствуют головки. Данный факт – часть концепции штатной противоугонной системы, усложняющий запуск двигателя без ключа.

Снятие замка зажигания производится так:

• ослабить болты, используя зубило и молоток;
• отвернуть ослабленные болты пассатижами;
• демонтировать скобу с рулевой колонки;
• отсоединить колодку питания;
• снять замок зажигания.

Установка нового агрегата производится в следующей последовательности:

• установить ключ в новый замок и повернуть в первое положение (в таком положении защелка, блокирующая рулевой вал, спрячется);
• смонтировать замок на рулевой колонке;
• завернуть четыре болта крепления и слегка зажать.

После установки нового замка необходимо протестировать блокировку руля. Вынув ключ из замка, провернуть руль на небольшой угол:

• при отсутствии блокировки: отрегулировать положение агрегата – защелка замка должна входить в паз на рулевом валу;
• при исправном функционировании блокировки: завернуть 4 отрывных болта до тех пор, пока отрывные головки не отломаются.

К сведению. Некоторые владельцы предпочитают использовать обычные двадцатимиллиметровые болты с резьбой М6, облегчая таким образом последующий демонтаж агрегата. Однако это стоит производить, имея достаточно высокий уровень противоугонной защиты (например, сигнализацию, GPS-маяк и пр.).

Окончательно установив новый замок на рулевой вал, следует подключить колодку питания и проверить функционирование агрегата, активировав двигатель.

Коротко о технологии смены

Принципы замены замка зажигания на автомобиле ВАЗ 2114, актуальной при выходе из строя контактных элементов, потере ключей, умышленной поломке, таковы:

• открыть доступ к замку зажигания, сняв рулевой кожух, два подрулевых переключателя и, при необходимости, руль и соединитель подрулевых переключателей;
• ослабить 4 винта, притягивающих через скобу корпус активатора зажигания к рулевому валу;
• отсоединить питающую колодку;
• снять дефектный замок;
• вставить ключ в новый аппарат и повернуть в положение I;
• установить корпус нового агрегата на рулевом валу и зафиксировать его 4 болтами;
• проверив функционирование блокировки руля, завернуть 4 болта до момента отрыва их головок;
• дальнейшую сборку произвести в обратной последовательности.

Источники

• mashinapro.ru/1241-zamok-2114.html
• labavto.com/vaz/2114/zamena-zamka-zazhiganiya/
• drive2.ru/l/6759775/
• luxvaz.ru/vaz-2114/126-zamena-zamka-zazhiganiya.html

Методы поиска неисправностей

Существует два метода обнаружения неисправностей:

• Визуальный;
• Диагностический.

Схема выключателя зажигания

Визуальный способ определения неисправности или поломки контактных элементов замка зажигания мы предлагаем изучить по таблице.

Действие	Устройство исправное	Устройство неисправное
Поверните ключ в правое положение (зажигание)	Все электрооборудование включается	Все или часть электрооборудования не работает
Поверните ключ во второе положение	Стартер крутится	Стартер не работает, под капотом не раздается щелчок тягового реле

Но диагностика позволяет получить более детальный ответ. К тому же, визуальный осмотр не даст вам возможность отыскать все причины, которые могли вызвать поломку выключателя зажигания.

Для работы вам потребуется мини-тестер и мультиметр в режиме омметра:

• Отключите колодку питания от замка зажигания. Для этого требуется снять кожу с рулевой колонки;
• Переключите вам мультиметр на омметр;
• На идущей от замка колодке вам нужно найти 7 и 4 контакты, которые соответствуют контактам 15 и 30;
• Подключите к ним щупы мультиметра;
• Поверните ключ в положение «Зажигание»;
• На колодке найдите контакты 7 и 3, соответствующие 50 и 30. К ним также подключите мультиметр;
• Поверните ключ во второе положение — Запуск двигателя;
• Если исправность присутствует, прибор покажет нулевое сопротивление в обоих случаях проверки.

В заключение

Чтобы принять правильное решение, стоит ли использовать такие методы для запуска автомобиля, необходимо рассчитать и сравнить ущерб, возникший в результате потери времени, и стоимость ремонта, который придется провести после аварийного запуска.

Эти способы, как завести ВАЗ 2114 без ключа зажигания, в основном подходят для автомобилей 80-х и 90-х годов. В более поздних моделях есть замки на рулевом колесе, замки стартера и так далее, и даже если вы воспользуетесь любым из этих методов, вы, скорее всего, никуда не денетесь.

в автомобилях семейства Самара невозможно запустить двигатель, его системы и другие важные устройства и механизмы без замка зажигания. Те автовладельцы, которые столкнулись с неисправностью этого устройства, знают, к чему может привести его неожиданная поломка. Особенно, если это происходит на улице.

Далее в статье мы поговорим о том, что такое замок зажигания ВАЗ-2114, рассмотрим его основные неисправности и способы их устранения. Далее попробуем разобраться, как заменить его своими руками и правильно подключить.
