ВАЗ 2110: модуль зажигания и диагностика

Распиновка, схема подключения и проверка катушки зажигания ВАЗ

Сегодня мы рассмотрим устройство и схемы систем зажигания на автомобили ВАЗ всех основных моделей. Поскольку карбюраторные версии ВАЗ это уже практически история, остановимся подробно на системах зажигания инжекторных автомобилей. У них основой системы зажигания является модуль электронного зажигания. Также рекомендуем тщательно отнестись к выбору свечей и качеству высоковольтных проводов, ведь именно от них будет зависить качество искры и соответственно работа системы зажигания в целом. Информация предназначена как справочное пособие для самостоятельного ремонта авто.

Зажигание ВАЗ 2101

1 – генератор; 2 – выключатель зажигания; 3 – распределитель зажигания; 4 – кулачок прерывателя; 5 – свечи зажигания; 6 – катушка зажигания; 7 – аккумуляторная батарея.

Зажигание ВАЗ 2106

1 – выключатель зажигания; 2 – блок предохранителей и реле; 3 – блок управления ЭПХХ; 4 – генератор; 5 – электромагнитный клапан; 6 – микропереключатель; 7 – свечи зажигания; 8 – распределитель зажигания; 9 – катушка зажигания; 10 – аккумуляторная батарея.

Замена модуля зажигания своими руками

Итак, первым делом ищем модуль (для тех кто не знает). К нему идут ПВН от свечей зажигания.

  1. Снимаем минусовую клемму с аккумулятора
  2. Отсоединяем колодку проводов от модуля
  3. Отсоединяем ПВН
  4. Откручиваем сам модуль и снимаем его
  5. Теперь устанавливаем новый модуль и проводим сборку в обратном порядке.

При установке не перепутайте положение ПВН на катушке.

Полезное замечание! Если вы устанавливаете новую катушку и старые провода, обратите на них внимание. Если на кончиках свечей и проводов есть желтые полоски, значит провода необходимо заменить.

После замены модуля, необходимо проверить его работу

Запускаем двигатель и радуемся проделанной работе.

После замены модуля, необходимо проверить его работу. Запускаем двигатель и радуемся проделанной работе.

В статье, предлагаемой вашему вниманию, мы уделим внимание электронному устройству, называемому модулем зажигания автомобиля «ВАЗ 2115». А, точнее, его описанию, принципиальной схеме и проверки работоспособности.

В состав данного модуля входят два высоковольтных трансформатора и два блока управления (электронных), заключенных в прочный пластиковый корпус, имеющий четыре вывода высоковольтных проводов

Электронные блоки управления также принято называть катушками зажигания, причем одна из них — «рабочая» — коммутирована со свечами зажигания первого и четвертого цилиндров силового агрегата, другая — «холостая» — со свечами второго и третьего.

В состав данного модуля входят два высоковольтных трансформатора и два блока управления (электронных), заключенных в прочный пластиковый корпус, имеющий четыре вывода высоковольтных проводов. Электронные блоки управления также принято называть катушками зажигания, причем одна из них — «рабочая» — коммутирована со свечами зажигания первого и четвертого цилиндров силового агрегата, другая — «холостая» — со свечами второго и третьего.

Модуль зажигания «ВАЗ 2115» управляется посредством контроллера, в рабочие функции которого входит обработка данных, поступающих с датчиков систем автомобиля: температура охлаждающей жидкости, скорость вращения и положение коленчатого вала, расход воздуха, наличие детонации и т.д.

Принципиальная схема и схема подключения данного электронного прибора представлена ниже.

Единственным отрицательным моментом в эксплуатации данного электронного устройства является его полная ремонтонепригодность. Однако самостоятельно выполнить его замену по силам даже начинающему автолюбителю.

  • Нестабильную работу силовой установки при разгоне транспортного средства.

  • Падение мощности двигателя.

  • «Прерывистость» холостого хода.

  • Нарушение работоспособности парных (1/4 — 2/3) цилиндров двигателя.

Признаки неисправности модуля зажигания

Перечень актуален лишь при условии, что остальные системы (свечи, форсунки, датчик положения коленвала, компрессия в цилиндрах, топливная система) исправны, и работают согласно установленным параметрам. Симптом неисправной свечи может не отличаться от банального пропадания контакта между модулем зажигания и высоковольтным кабелем.

  • Троит двигатель. На самом деле причин множество, но основной виновник – наш модуль. Причем это может быть контактное явление, или поломка радиоэлемента. Явный признак выхода из строя катушки – сбои происходят в двух цилиндрах одновременно. То есть «не горят» свечи либо №№ 1 и 4, либо №№ 2 и 3.
  • Тяга мотора заметно снизилась. Машина не троит, работает ровно, но разгон в горку или под нагрузкой происходит с ленцой.
  • При резком ускорении происходит своеобразный провал тяги в двигателе. Как будто не хватает производительности бензонасоса. Если в бензобаке порядок – ищите причину в модуле зажигания.
  • На холостом ходу плавают обороты (разумеется, при работающем РХХ).

И разумеется, сигнализация «check engine». Если неисправность зафиксирована модулем ЭБУ, это хорошо для диагностики. Вы можете считать ошибки OBD любым доступным способом:

  • с помощью кодов электронного одометра (при наличии такой опции);
  • с помощью бортового компьютера, если в нем заложена функция раскодировки;
  • любым диагностическим сканером, например – ELM327 в паре со смартфоном.

Если вы распознали коды ошибок, связанные с пропусками зажигания именно в паре свечей, вероятнее всего причина в неисправном модуле зажигания.

Как проверить катушку зажигания ВАЗ

В случае неисправности катушки зажигания двигатель не пускается. Характерным признаком неисправной катушки является ее повышенная температура при выключенном зажигании. Это легко определить рукой на ощупь.

Признаки неисправного модуля зажигания могут быть и такие:

  • неуверенный запуск двигателя или отказ при запуске;
  • провалы при резкой смене оборотов;
  • высокий расход топлива;
  • не работают два цилиндра, двигатель лихорадит;
  • отсутствие динамики;
  • резкое падение мощности;
  • падение мощности и тяги после прогрева.

Эти симптомы могут быть вызваны не только модулем зажигания. Чтобы определиться с неисправностью, достаточно потратить несколько минут на диагностику свечей, высоковольтных проводов и колпачков. Этим мы исключим остальные элементы системы зажигания и будем уверены в том, что неисправен именно модуль зажигания.

Проверка катушки зажигания выполняется одним из 2-х способов. Простейший: снять центральный провод из прерывателя-распределителя, подвести его к корпусу мотора и прокрутить стартером, при этом должна появиться пробегающая искра. После этого проверяем подачу энергии на отдельную свечу, для чего выкручиваем рабочую свечу зажигания, и подносим ее контактом к «массе» и предпринимаем попытку завести мотор. При этом искра должна исходить от провода на «массу». При ее отсутствии причина будет в неисправности такого элемента системы, как катушка зажигания.

Для проверки модуля вторым способом нам пригодится только мультиметр, далее следуйте пошаговой инструкции:

  1. Проверяем питание и наличие импульсов, подаваемых с ЭБУ. Питание проверяем между центральным выводом (15) колодки проводов, подключаемой к модулю, и массой двигателя. При включённом зажигании напряжение не должно быть меньше 12 В. В противном случае либо села АКБ, либо не работает ЭБУ.
  2. Проверяем импульсы с ЭБУ на колодке проводов. Один щуп тестера устанавливаем на разъем 15, второй на крайний правый, затем на крайний левый. Помощник прокручивает двигатель стартером, а мы в это время фиксируем тестером кратковременные скачки напряжения. Если импульсов с ЭБУ нет, виноват именно он.
  3. Проверяем сопротивление на вторичных обмотках катушек. Ставим тестер в режим измерения сопротивления и измеряем его на высоковольтных выводах крышки модуля. Между 1 и 4 выводом и 2-3 сопротивление должно быть 5,4 кОм. В противном случае модуль подлежит замене.
  4. Сопротивление первичных обмоток проверяем между контактами 15 и крайним правым, потом крайним левым выводами. Номинал — 0,5 Ом. Отклонение не допускается.
  5. Проверяем модуль на короткое замыкание. В режиме омметра устанавливаем один щуп мультиметра на центральный вывод, второй на металлический корпус. Сопротивления быть не должно. Если прибор фиксирует хоть какое-нибудь сопротивление (кроме единицы или бесконечности), модуль подлежит замене.

Полезное: Схема подключения вентилятора охлаждения ВАЗ

Модуль зажигания ВАЗ: проверка разными способами

Существует несколько способов проверки модуля зажигания:

  • посредством тестера, выставленного в режим «омметра», измеряется сопротивление на высоковольтных проводах, идущих к первому, четвертому и второму, а также третьему цилиндрам (показатели должны быть одинаковыми в обоих случаях и находиться в пределах от 5.2 до 5.5 ОМ, более точные цифры указаны в технической документации автомобиля);
  • посредством механического воздействия на устройство в режиме работающего двигателя (подергав колодку проводов и сам модуль, слегка по нему постучав, двигатель должен работать без каких либо рывков и стуков);
  • установка с другого автомобиля рабочего модуля зажигания с такими же параметрами.

Как проверить модуль зажигания ВАЗ: тестирование колодки проводов

Перед проверкой модуля зажигания необходимо протестировать колодку проводов, подключаемую непосредственно к модулю. Для проведения тестирования самостоятельно необходимо иметь: контрольную лампочку и прибор для тестирования (тестер, мультиметр). Порядок выполнения:

отсоединив блок с проводами, подсоединить один щуп тестера на контакт колодки «А», другой на массу ДВС;
включив зажигание, обратить внимание на показания прибора (показания должны быть в пределах 12В).
проверить предохранитель на модуль зажигания (в случае отсутствия напряжения);
с помощью контрольной лампочки и двух проводов проверить целостность цепи на предмет обрыва, попеременно протестировав контакты «В» и «А» посредством включения стартера.

Также в процессе диагностики может быть выявлено, что катушка ВАЗ 2114 неисправна и нужна ее замена. Для замены катушки модуля зажигания необходимо выполнить ряд действий:

  • отключить минусовую клемму аккумулятора (использовать кнопку отключения массы);
  • сняв колпачки с наконечниками со свечей зажигания, отсоединить низковольтный управляемый контур;
  • вынув высоковольтные провода из катушки, проверить, нет ли повреждений;
  • открутить крепежные болты корпуса модуля;
  • снять с двигателя модуль с кронштейном;
  • демонтировав кронштейн, установить новую катушку в обратном порядке, не путая высоковольтные провода местами.

Обратите внимание, если возникли проблемы с зажиганием ВАЗ 2114, модуль зажигания, проверка всей системы и отдельных элементов являются обязательными этапами диагностики. Если причина была выявлена, повторную проверку системы зажигания проводят при работающем двигателе

Если двигатель работает некорректно, значит, после ремонта неполадки в системе зажигания не исчезли

Если причина была выявлена, повторную проверку системы зажигания проводят при работающем двигателе. Если двигатель работает некорректно, значит, после ремонта неполадки в системе зажигания не исчезли.

В этом случае нужно убедиться в исправности установленных компонентов, а также исключить ошибки, которые могли быть допущены в процессе монтажа. Также сама причина поломки может быть определена неверно и т.д. В такой ситуации повторно проводится комплексная диагностика системы зажигания двигателя.

Способы самостоятельной проверки модуля зажигания

Часть бензиновых двигателей, что установлены на современных отечественных и импортных автомобилях, оборудованы модулями зажигания, представляющими собой импульсный источник тока высокого напряжения. Случаются ситуации, когда эти устройства выходят из строя, приводя к полной или частичной утрате работоспособности автомобильного мотора. Способы проверить на неисправность модуль зажигания в условиях гаража освещены в этой статье.

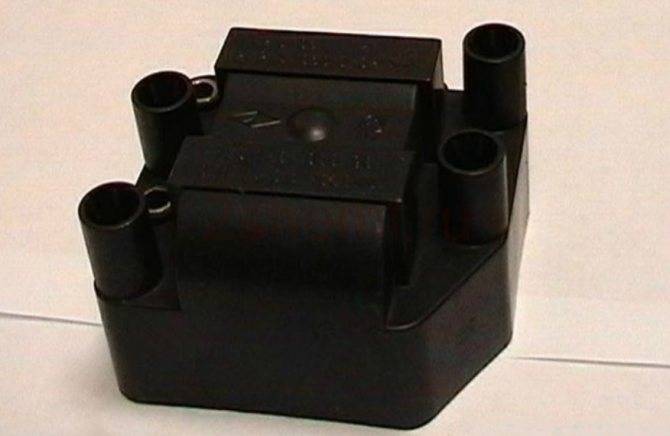

Устройство и принцип действия модуля зажигания

Часть автомобилистов старой закалки называют модули двухискровыми катушками, что не лишено смысла. Ведь катушка является предшественником модуля зажигания в технической эволюционной цепи. Модуль представляет собой спаренную конструкцию из двух пар обмоток (первичной и вторичной) и коммутатора, который попеременно переключает низковольтажный ток с одной катушки на другую. В некоторых моделях двухискровых катушек коммутатор конструктивно вынесен за пределы блока.

Управление работой модуля осуществляется из электронного блока, собирающего и анализирующего информацию с различных рабочих узлов двигателя. Блок, в отличие от классической катушки, имеет 4 гнезда для подключения проводов высокого напряжения, идущих на свечи. Импульс возникает парно, сначала на клеммах 1 и 4, затем 2 и 3. То есть каждая из встроенных катушек ответственна за работу двух цилиндров. Искра возникает одновременно, парой.

На входе модуль зажигания имеет разъём с четырьмя клеммами. Обычно у большинства моделей напротив них есть маркировка. На контакты А и В поочерёдно приходят импульсы с датчика Холла, служащие сигналом для переключения коммутатора с одной первичной обмотки на другую. С и D – соответственно масса и питание (12 В).

Возможные причины поломки

Слабым местом катушек зажигания и модулей является вторичная обмотка, генерирующая импульс высокого напряжения. В ней может произойти обрыв витка или пробой. Приводят к такому явлению следующие факторы:

  1. использование некачественных или неподходящих по параметрам свечей;
  2. эксплуатация при неработающих проводах высокого напряжения;
  3. частые попытки проверить искру.

Высоковольтажный импульс, возникающий во вторичной обмотке, должен быть реализован (израсходован). Если этого не происходит (при нарушении целостности провода высокого напряжения, например), высокоэнергетический электрический импульс ищет выход. Найдёт он его, с большой долей вероятности, в тонкой вторичной обмотке.

Часто неисправность модуля возникает при нарушении целостности некачественной заводской пайки проводов, идущих на элементы коммутатора. Такое происходит от вибрации. Также причиной неработающих катушек может стать банальное нарушение контакта во входящем разъёме. Ещё одним фактором, приводящим к неисправности блока зажигания, зачастую становится влага, попадающая на устройство во время мойки или вождения в нестандартных условиях.

Признаки неисправности

Сразу две встроенных катушки выходят из строя крайне редко, поэтому запустить работу двигателя с неисправным блоком скорее удастся. Однако даже неопытный водитель сразу заподозрит неладное. Проявится неисправность следующим образом:

  1. неустойчивый (плавающий) холостой ход;
  2. двигатель с трудом набирает обороты;
  3. характерный звук работы мотора (троение);
  4. рывки при наборе скорости (в движении).

Эксплуатация автомобиля при такой поломке возможна (доехать до гаража или автосервиса), но нежелательна без крайней надобности.

Подобные признаки нестабильной работы двигателя возможны при целом ряде других неисправностей зажигания или подачи топлива. Чтобы дифференцировать возможные поломки, следует определить работоспособность блока зажигания. Нелишним будет проверить и контакты приходящих к устройству проводов, а также их целостность.

Проверка питания модуля

Прежде чем тестировать работоспособность катушек, стоит убедиться, что возможная поломка не вызвана прекратившимся питанием устройства. Для начала нужно попробовать примитивно восстановить контакт, пошевелив несколько раз или разъединив/соединив входящий в разъем блок проводов. Если такая манипуляция не привела к улучшению работы двигателя, для определения качества приходящих импульсов применяется тестер (мультиметр).

Неисправности

Диагностика неполадки не станет для вас проблемой, если вы разбираетесь немного в электротехнике и умеете работать с таким устройством как мультиметр. Если нет, рекомендуем обратиться к специалистам. Профессиональная проверка модуля зажигания у ВАЗ 2110 при помощи мультиметра даст необходимый вам результат, позволит ответить на важные вопросы.

Не спешите с ремонтом, поскольку проблема может крыться вовсе не в этом элементе. Перед тем как проверить модуль зажигания на ВАЗ 2110, проконсультируйтесь с профессионалами, организуйте проверку своего авто. На это придется потратить время и деньги, но лучше пусть вы будете готовы к неприятностям.

Довольно часто в системе возникают кратковременные поломки, которые вскоре исчезают. Лампочка проверки двигателя их не фиксирует, но в контроллере они остаются, заносятся в его память. Если попробовать считать ошибки на контроллере тестером, он ничего не покажет, поскольку проблемы были, но сейчас они отсутствуют.

С признаками неисправности модуля зажигания ВАЗ 2110 мы уже ознакомились, а причинами подобных ситуаций могут быть загрязненные контакты, плохое крепление массы, электрические помехи и так далее.

Итак, для ВАЗ 2110 самая распространенная проблема — это исчезновение напряжения на 2 и 3 цилиндрах. Спустя некоторое время двигатель вновь начинает работать нормально, если нажать на заднюю пластину модуля.

Мириться с подобной ситуацией не стоит, лучше сразу выполнить проверку работоспособности блока, восстановить или заменить его полностью.

Демонтаж модуля

Выполнить процедуру достаточно просто.

  1. Отключите минусовой провод от аккумуляторной батареи.
  2. Снимите пластиковую крышку, которая закрывает двигатель.
  3. Снимите провода со свечей зажигания.
  4. Отсоедините провода от модуля зажигания. Их нумерация обозначена на специальных белых кольцах. А номер цилиндра указан на корпусе модуля зажигания.
  5. Отключите разъем от модуля зажигания.
  6. С помощью головки на 10, открутите три гайки, на которых держится искомый нами блок.
  7. Аккуратно снимите его, после чего можно приступать к дальнейшей работе.

Теперь переходим непосредственно к работе с модулем:

  1. Откройте алюминиевую пластину на модуле зажигания. Для этого пригодится плоская отвертка.
  2. Внутри вы найдете небольшую печатную плату с элементами электроники. Ее покрывают прозрачным слоем силикона, который придется удалить.
  3. Также там присутствуют провода, которыми осуществляется соединение платы с контактами разъемов. Они выполнены из алюминия, потому способны быстро рваться.
  4. Все провода от контактов отрывайте, не бойтесь. На их место будут установлены другие. Кстати, специалисты рекомендуют использовать многожильные провода, применяемые в компьютерных мышках.
  5. Схема модуля зажигания включает в себя два коммутатора и два мощных трансрезистора. Если вы решите поменять эти элементы, то необходимо знать, что коммутаторы используются производства SGS-THOMSON (модель L497D1), а транзисторы типа BU931.
  6. Контакты выполнены из алюминия, потому вам потребуется специальный флюс для работы с этим металлом.
  7. Проводок припаиваем к плате. К коллекторам транзистора паять сложнее, поскольку их покрывают специальным материалом, пайка которых проблематичная. Потому постарайтесь максимально аккуратно скрыть верхнее напыление с элемента. Чтобы паяльник не передавал все тепло на пластину, поместите ее на плиту, нагрейте до 180 градусов по Цельсию.
  8. Припаяйте проводки к контактам на модуле, чтобы они оказались максимально короткими.
  9. Места, где вы паяли, покройте лаком. Подойдет обычный лак для ногтей, позаимствованный у вашей жены.
  10. Проверьте, работает ли модуль зажигания.
  11. Если все хорошо, обмажьте внутреннюю поверхность специальным автогерметиком, после чего выполните сборку в обратной последовательности.
  12. По завершению сборки проводки должны располагаться достаточно свободно. Убедитесь, что внутри коробки их не разжало и целостность соединений не нарушена.

Выполнить подобный ремонт модуля зажигания на ВАЗ 2110 своими руками не составит особого труда

Но проявите осторожность, действуйте аккуратно и последовательно

Особое внимание уделите процессу пайки

Если причина неисправности кроется в другом, тогда высока вероятность того, что модуль зажигания ВАЗ 2110 на 8 клапанов лучше просто заменить на новый. Поиски могут затянуться, так и не дав результата. А замена элемента полностью решит сложившуюся проблему.

Как проверить неисправность модуля зажигания ВАЗ 2114 своими силами?

Самый простой способ проверки устройства без снятия заключается в его диагностике в момент троения силового агрегата. Когда мотор начал работать нестабильно, надо поочередно отсоединить коннекторные элементы от каждой составляющей модуля. При отключении разъема от функционирующего устройства работа двигателя изменится. Появятся провалы, нестабильная работа агрегата усилится. При отключении нерабочего элемента МЗ мотор будет работать так же.

Есть еще один простой метод диагностики, его принцип заключается в следующем:

  1. Для проверки потребуется помощник. Производится демонтаж свечи из посадочного гнезда. От устройства отключается высоковольтный кабель.
  2. Затем отсоединенный провод соединяется со свечой, которая прикладывается к корпусу силового агрегата.
  3. Выполняется пуск машинного мотора, надо удостовериться в попадании искры на свечу. Если она проходит, между устройством и поверхностью силового агрегата появится огонек синего цвета, его образование сопровождается треском. Если искры нет, то диагностике подлежат свечи, высоковольтный кабель и модуль.

При отсутствии специального оборудования выполнить диагностику МЗ можно с использованием контрольного светового индикатора, рассчитанного на 12 вольт. Один проводник от лампы соединяется с контактом разъема А, а второй подключается к массе для заземления. Помощник должен завести силовой агрегат или прокрутить стартерный механизм. Если при выполнении этих действий лампочка мерцает, то устройство рабочее. Аналогичные действия надо проделать с другим контактом.

О самостоятельной диагностике модулей зажигания, а также других элементов системы рассказал канал «Дневник Автоэлектрика».

Проверка блока зажигания мультиметром

Диагностика проводится в следующем порядке:

  1. Производится запуск мотора машины.
  2. Переключатель тестера надо выставить в режим замера постоянного тока, предел должен составить до десятков вольт.
  3. Один из контактов мультиметра подключается к разъему D на катушке, а другой идет на заземление. В качестве массы можно использовать кузов автомобиля или блок цилиндров. Если питание имеется, то на дисплее диагностического прибора будет демонстрироваться показатель в 12 вольт.
  4. Затем тестер переключается в режим работы омметра, диапазон значений составляет до десятков Ом.
  5. Один контакт диагностического прибора подключается к выходу С, а второй идет на заземление. Если устройство работоспособное, то проверка покажет значение менее 1 Ома.
  6. На следующем этапе тестер надо переключить в режим вольтметра. Диапазон значений составляет до десятков вольт.
  7. Один из контактов идет к выходу с маркировкой В, а второй соединяется с массой.
  8. Если диагностика показала, что напряжение составляет меньше 0,3 вольт, то устройство рабочее. Это говорит о четком прохождении сигнала от контроллера Холла. В завершение можно выполнить аналогичную проверку, только с разъемом А. Результаты должны быть идентичными.

Прямая проверка вторичных катушек на наличие пробоя

Для диагностики вторичных элементов МЗ на пробой также потребуется тестер:

  1. От разъемов устройства надо отключить все подсоединенные проводники.
  2. Диагностическое оборудование выставляется в режим омметра, диапазон значений составляет до десятков Ом.
  3. Контактные щупы тестера нужно по очереди подключить в парные разъемы модуля. К примеру, во второй и третий, а также в первый и четвертый.
  4. Если диагностика показала одинаковые результаты, то все обмотки работоспособны. Параметр сопротивления должен составить около 5,4 кОм. Если полученные значения выше, это говорит о внутреннем обрыве устройства. При более низких параметрах можно сделать вывод о наличии пробоя.

Игорь Белов поделился эффективными вариантами диагностики МЗ в гаражных условиях.

https://youtube.com/watch?v=4wHGBUx6x3M

Признаки неисправности модуля зажигания

Проверка модуля зажигания на выкрученной свечи

Неисправность модуля зажигания определяют по следующим признакам:

  1. Затрудненный пуск холодного двигателя из-за отсутствия искры на одной или нескольких свечах.
  2. Плавающие обороты двигателя на холостом ходу – ситуация, при которой частота оборотов изменяется без каких-либо действий со стороны водителя.
  3. Провалы в мощности, что проявляется при ускорениях и движении на затяжной подъем.
  4. Падение мощности двигателя.
  5. Не работает 1-4 или 2-3 цилиндр (двигатель «троит»).
  6. Индикация сигнализатора «Cheсk Еngine».

Несмотря на высокую надежность и прочность модуля зажигания, при эксплуатации он может выйти из строя, подобно любому другому механизму. Среди всех возможных причин поломок, в 9 из 10 случаев возникают и диагностируются следующие:

  1. Применение в системе зажигания несоответствующих компонентов. Высоковольтные провода подбирают, исходя из параметров модуля, так как чрезмерно высокое или пониженное напряжение создает сбои в работе или пережигает контакты.
  2. Бракованные или поврежденные детали, некачественная сборка. Бракованные комплектующие быстрее ломаются и выводят из строя другие узлы или элементы системы. Практика показывает, что подбор качественных компонентов и их периодическая диагностика позволяют оставаться модулю работоспособным в течение длительного времени.

Измерения мультиметром: от теории к практике

Как мультиметром можно прозвонить свечи в автомобиле, стартер, модуль зажигания или парктроник? Подробнее об этом читайте ниже.

Проверка свечей зажигания

В первую очередь расскажем, как прозвонить мультиметром свечи в автомобиле с помощью прибора можно произвести проверку на предмет короткого замыкания. Для диагностики вам необходимо только подсоединить провода устройства к свече — один из них устанавливается на выход СЗ, другой — на ее цоколь, то есть к тому месте, где находится резьба. Если в результате подключения появилась искра, то свеча является работоспособной.

Тестирование свечей зажигания

Проверка модуля зажигания

Проверка модуля зажигания в автомобиле — более трудоемкий процесс, он состоит из нескольких этапов:

  1. Для начала мультиметр необходимо настроить так, чтобы он мог измерять сопротивление. Один из контактов прибора следует подключить к выводу, установленному на катушке зажигания, а другой — к массе, то есть кузову. Если при проверке прибор выдает бесконечность, то это говорит об отсутствии замыкания, то есть проблем в работе модуля нет.
  2. Следующим этапом будет проверка модуля на предмет обрыва первичных цепей. В этом случае мультиметр подключается к контактам модуля, левому и правому, расположенному по краям. В том случае, если на этом шаге полученные параметры не изменились, то это свидетельствует о наличии обрыва. Как показывает практика, обычно в таких случаях требуется замена модуля. Обычно обрыв в цепи модуля появляется в результате жестких условий использования зажигания.
  3. Завершающим этапом будет проверка вторичных обмоток. В этом случае модуль необходимо повернуть так, чтобы выходы высоковольтных кабелей были направлены в вашу сторону. Контакты мультиметра подключаются к выходам первого и четвертого цилиндров. Аналогичным образом осуществляется диагностика второго и третьего цилиндров. В том случае, если показания прибора при проверке не изменились, то это говорит о неработоспособности модуля (автор видео — Автоэлектрика ВЧ).
