Почему не работает ближний свет фар на ВАЗ-2112: ближний не горит

Предохранитель

  • Вышло из строя реле управления. Такая неисправность требует привлечения мастеров СТО. Самостоятельно поменять реле, без наличия необходимых знаний, вряд ли получится.
  • Сгорел предохранитель. При обнаружении проблем с головным светом, стоит начинать диагностику с исправности вставки плавкой. В случае ее повреждения, замените предохранитель. Во избежание проблем, стоит иметь несколько запаных деталей различного номинала, в бардачке или багажнике.
  • Перегорела лампочка. В современных автомобилях, устанавливаются различные лампы, стоимость и качество которых отличается. Есть достаточно дорогие лампы, и на их покупку решится не каждый автовладелец. Вне зависимости от цены, стоит держать в машине хотя бы одну запасную лампочку. Такая предусмотрительность может спасти, если не горит дальний свет, а нужно срочно куда-то ехать ночью.

Распространенные неполадки со стоп-огнями

Причин может быть несколько:

  • перегоревший предохранитель;
  • неисправный датчик;
  • перетертый или перебитый провод питания.

Самая распространенная причина – это перегоревший предохранитель, отвечающий за защиту цепи сигнальных ламп. Расположен этот предохранитель на блоке, встроенном слева от рулевой колонки. Выдерживает этот конденсатор ток в 7,5 ампер, о чем и свидетельствует надпись на нем. Расположен он в нижнем ряду четвертым от правого края.

Следующим пунктом поиска неисправности будет проверка датчика стоп-сигнала. Для этого необходимо проверить, поступает ли напряжение на датчик и выходит ли с него. При этом нужно использовать контрольную лампу. Если лампа не загорается при подсоединении перед датчиком, то проблема, возможно, в проводах, идущих к датчику. Если до датчика лампа срабатывает, а после уже нет, то проблема заключается именно в этой детали. Также можно просто отсоединить вход и выход датчика и замкнуть «напрямую» с помощью медной проволоки, если после этих манипуляций лампочки в стоп-сигналах загорятся, значит, причина как раз в датчике. Датчик не подлежит ремонту, и единственный выход — это замена этой детали новой.

Также причиной могут являться поврежденные провода, особенно это будет заметно при перегорании только что замененного плавкого предохранителя – значит, провод перетерся, и есть контакт на массу. При перегорании предохранителя без нажатия на педаль тормоза – поврежден провод до датчика, а при перегорании после нажатия – поврежден провод после датчика. При отсутствии напряжения, возможно, провод просто перебитый и не замыкает на массу

При поиске неисправности следует особое внимание обратить на места сгибов и возможные участки повреждения проводов

Приборы освещения как средство безопасности движения

Приборы освещения служат для обеспечения возможности передвижения транспортного средства в условиях плохой видимости. Однако они помогают выполнять и другую задачу – указание о местоположении машины на дороге, а также информирование водителя встречной машины о дорожной ситуации впереди. Так, движение с включенными приборами освещения в дневное время позволяет своевременно заметить встречный автомобиль и определить до него дистанцию.

  • подача на перекрестке или в пробке короткой вспышки дальним светом – проезжай;
  • двойная вспышка дальним светом встречной машине – впереди опасный участок (затор, повреждение дорожного полотна, авария и т.д.) или ДПС;
  • серия вспышек дальним светом автомобилю, движущемуся с низкой скоростью в попутном направлении – уступи дорогу;
  • кратковременные, не больше одного-двух миганий аварийкой после обгона – знак благодарности, спасибо водителю обгоняемого автомобиля, например, за то, что уступил дорогу.

Конечно, приведенными примерами далеко не исчерпывается система, согласно которой с помощью приборов освещения осуществляется световая подача сигналов, предоставляя водителю дополнительную информацию о ситуации на дороге и позволяя ему предпринять необходимые действия. Хотя для этого используются приборы освещения, от этого она не становится менее эффективной.

Методы диагностики фар на ВАЗ-2114

Опухший прямо возле луча

Собственно, диагностика сводится к проверке целостности нитей на лампах, наличию надежного контакта, проверке реле. Однако, кроме того, вам следует вызвать проводку от фары к блоку предохранителей.

Для диагностики цепи необходимо использовать электрическую цепь, найти на ней оба провода, которые отвечают за работу ближнего света.

В зависимости от года выпуска ВАЗ-2114, цветовое обозначение может быть разным.

Наша задача состоит в том, чтобы постепенно обзвонить каждый из участков цепи и установить местоположение разомкнутого или короткого замыкания. Поврежденная часть провода заменяется новой, цепь проверяется и собирается в рабочем состоянии. Удачи всем и яркого света!

Несколько раз мне приходилось менять лампы исключительно из-за откровенно китайского грязного качества. Он сгорел через пару недель. Он грешил даже на напряжения питания, на генератор и на проводку. Но мы сделали все для того, чтобы попасть туда, нужно делать все вслепую, на ощупь и постараться не сломать крепеж без умения. Когда он взял качественные лампы по совету электрика, проблема сразу ушла.

Источник

Как заменить переднюю фару на Ваз 2110 – 2112 – пошаговая инструкция

Для того, чтобы заменить фару на Ваз 2110 – 2112 выполним следующее:

  1. В самом начале операции откройте капот у автомобиля и отверните все болты или же винты (Везде по разному), которые крепят решётку радиатора к автомобилю, для наглядности болты крепления решётки указаны на фото ниже стрелками:
  2. После того как болты будут выкручены, снимите решётку с автомобиля и приступайте к откручиванию болтов крепления самого блока фары, для этого возьмите в руку удлинитель с накидной головкой и отверните с его помощью два верхних и один боковой болт крепления блока фары.
  3. Затем с обратной стороны разыщите две колодки проводов которые подсоединены к фаре, одна из этих колодок на фото указана красной стрелкой, а вот вторая под ракурс не попала, так как она подсоединяется к указателю поворота и поэтому из-за кузова на фото её не видно, так вот после того как вы разыщите обе колодки и отсоедините их вам придётся извлечь гидро-корректор из фары (Корректор указан синей стрелкой), для этого нажмите на защёлку которая удерживает корректор и после чего повернув его по часовой стрелки примерно на 90 градусов, извлеките из отверстия в котором он располагается.
  4. Теперь опять переберитесь к наружной стороне блока фары и снимите с блока накладку, для того чтобы её снять возьмитесь за неё рукой как показано на основном рисунке ниже и сместите потом её к центру где то на сенциметра 3-4, а после того как она сместится к центру на требуемое расстояние, нажмите рукой на её нижнюю часть и протолкните дальше до того пока полностью не снимите её с автомобиля как показано на маленьком фото ниже:
  5. Следом когда накладка блока фары у вас будет снята, возьмите удлинитель и наденьте на него накидную головку и после чего отверните последнюю гайку которая крепит сам блок форы (Указана стрелкой на маленьком фото), а когда данная гайка будет у вас откручена, потяните на себя и тем самым полностью снимите весь блок с автомобиля.

Демонтаж фонаря габарита и указателя поворота

Итак, первым делом открываем крышку багажника и открываем «окошко» на липучке в том месте, которое показано на картинке ниже:

Как видите, там необходимо открутить одну гайку. После этого сбоку нужно отвернуть отверткой саморез, при помощи которого крепится обшивка. Достаточно сделать это в одном месте, как показано на фото ниже:

И слегка отводим ее назад, чтобы получить доступ к остальным гайкам крепления задних фонарей.

Теперь можно приступать к выкручиванию двух гаек, которые крепят фонарь:

И далее с обратной стороны можно аккуратно, не прилагая чрезмерных усилий, потянуть за фонарь, чтобы он вышел наружу:

Так как сначала мы не отсоединяли колодку с проводами, то сделать это можно сейчас:

На этом можно считать половина работы выполнена. Теперь приступаем дальше.

Демонтаж фонаря заднего хода и стоп-сигнала

Сначала при открытом багажнике снимаем штекер питания с платы, как это наглядно продемонстрировано ниже:

Теперь остается лишь отвернуть две гайки, которые прекрасно видны на снимке внизу:

И также, как это было сделано в предыдущем описании, вынимаем фонарь с обратной стороны. Там может слегка мешать центральная накладка, но ее можно не снимать, если действовать аккуратно:

В случае необходимости производим замену, а установка проходит в обратном порядке. Что можно сказать по стоимости: на сегодняшний момент комплект задних фонарей на ВАЗ 2110-2112 составляет порядка 2000 рублей, но все это можно купить по отдельности блоками, то есть два правых и два левых блока.

Регулировка

Раз в год должна выполняться регулировка ближнего света на ВАЗ 2110. Данная процедура необходима для того, чтобы увеличить эффективность освещения, а также не допустить ослепление водителей встречного транспорта.

Ниже подробно рассмотрим, как отрегулировать ближний свет фар:

  • Нужно найти ровную площадку со стеной, которая будет служить экраном.
  • Автомобиль следует поставить на расстоянии пяти метров от экрана. Впереди должен сидеть пассажир. Также можно положить в автомобиль груз весом в 75 килограмм.
  • На экране надо начертить горизонтальную линию на уровне 600 мм, а также вторую линию на 75 мм ниже первой.
  • Затем нужно начертить три вертикальные линии – две крайние линии должны соответствовать центрам фар, а средняя должна располагаться посередине между ними.
  • Ручку гидрокорректора фар следует перевести в положение, соответствующее минимальной нагрузке.
  • Одну из фар надо закрыть картонкой или листом фанеры.
  • Затем выполняется настройка пучка света согласно схеме. Регулировка осуществляется винтами с пластиковыми головками, которые расположены с тыльной стороны блок-фар. Они поворачивают оптический элемент вокруг горизонтали и вертикали оси.
  • Далее надо точно так же отрегулировать вторую блок-фару.

Вот, собственно, и вся информация о том, как настроить ближний свет фар.

Сигналы ограждения

  • Диск желтого цвета — разрешается движение с уменьшением скорости и готовностью проследовать опасное место, ограждённое знаками «Начало опасного места» и «Конец опасного места», со скоростью, указанной в приказе начальника железной дороги.
  • Диск зелёного цвета — разрешает поезду набирать скорость.

Сигнальные знаки «Начало опасного места» и «Конец опасного места»

Сигнальный знак «С»

  • Знаки «Начало опасного места» и «Конец опасного места» ограждают опасное место. Знак «Конец опасного места» размещается на обратной стороне знака «Начало опасного места».
  • Знак «С» — подача сигнала.
  • Прямоугольный щит красного цвета, красный флаг на шесте днём; красный огонь фонаря на шесте ночью. Стой! Запрещается проезжать сигнал.
  • Квадратный щит желтого цвета. На перегоне — разрешается движение с уменьшением скорости, впереди опасное место, требующее остановки или проследования с уменьшенной скоростью; на главном пути станции — разрешается движение с уменьшением скорости, впереди опасное место, требующее проследования с уменьшенной скоростью; на остальных станционных путях — разрешается проследование со скоростью, указанной в предупреждении, а при его отсутствии — со скоростью не более 25 км/ч.
  • Квадратный щит зелёного цвета — разрешается повысить скорость до установленной после проследования опасного места всем составом. Располагается на обратной стороне щита желтого цвета.

Петарды. Взрыв петарды требует немедленной остановки.

Возможные причины и диагностика неисправности

  1. Первым делом если не горит фара, проверяем саму лампочку, случается даже так, что на тот момент когда вы обнаружили неисправность головного света, перегорели уже обе лампы ближнего. С лампами дальнего света такое почти не бывает, так как они крайне мало используются.
  2. Одной из наиболее частых причин, когда не горят фары головного освещения является расплавление нити плавкого предохранителя. Впрочем, на большинстве современных автомобилей цепи питания правой и левой фары не взаимосвязаны и защищены отдельными предохранителями. Поэтому выход из строя одного плавкого элемента приводит к отказу одной фары. Диагностировать данную неисправность фары можно визуально, открыв монтажный блок и осмотрев предохранители, отвечающие за работу отказавшего элемента освещения. В случаях, когда доступ к монтажному блоку затруднен, следует узнать, какие еще цепи защищены данным предохранителем и проверить работу устройств, получающих питание от этих цепей. Если данные устройства также не работают, в 99% случаев предположение о вышедшем из строя предохранителе оказывается верным.
  3. Если предположение о расплавлении защитного элемента не подтвердилось, необходимо проверить реле включения головного света. Обычно отказ реле приводит к прекращению работы лишь одной из систем освещения.Исчезает или ближний, или дальний свет. В работоспособности реле включения света можно удостовериться, внимательно прислушавшись к звукам, возникающим при попытке включения фар. Если из-под панели приборов в момент включения слышны короткие звонкие щелчки, это свидетельствует о том, что реле исправно. Отсутствие щелчка подтверждает предположение о неисправности реле.
  4. Так же необходимо проверить все разъемы электрических проводов идущих на фару, возможно после последнего ремонта на клемму фары просто напросто забыли одеть разьем и соответственно она от этого гореть не будет. Такое случается если на передних фарах не горит ни одна лампочка.
  5. Если фары так и не горят то дальнейший поиск осуществляется под капотом автомобиля. Следует внимательно осмотреть имеющиеся провода и соединения, пошевелить клеммы, подходящие к фарам, проверить лампы освещения. Иногда вследствие скачка напряжения в бортовой сети случается так, что перегорают обе лампы одновременно. Также по причине попадания в подкапотное пространство воды могут окислиться и перестать выполнять токопроводящую функцию «фишки» в местах соединения проводов.

Собственно, на этом поиск можно заканчивать. Если найти неисправность с помощью вышеописанных мероприятий не удалось, дальнейшая диагностика электропроводки должна выполняться с помощью мультитестера и процедуры «прозвонки» электрических цепей автомобиля. Последней попыткой установить причину неисправности в полевых условиях может стать проверка наличия тока на клеммах, питающих лампы ближнего света фар. Для этого достаточно вставить в разъем заведомо исправную лампу или чиркнуть проводом «+» об провод «-». Начало работы лампы или проскакивание искры между проводами свидетельствует о наличии в сети электрического тока и неисправности самих фар или ламп. Отсутствие реакции на тест дает основания предполагать наличие обрыва в сети питания фар.

Перегорел предохранитель

Не менее распространенная причина, по которой фары не загораются. Открыт блок, где сгруппированы все автомобильные предохранители, открыто место их расположения и поиск необходимого. Сгоревшая перемычка в большинстве случаев видна невооруженным глазом. Студент также справится со склеиванием всей детали, поэтому поездка на станцию ​​технического обслуживания в этом случае также может оказаться ненужной.

READ Какой Бензин Заливать В ВАЗ 2107 Карбюратор

Кстати, если предохранители летят с незавидной регулярностью, то где-то в проводке происходит поломка. Либо сами позвоните по всей цепи, либо обратитесь к профессиональному электрику. расхождения с проводами грозят разного рода неприятностями, вплоть до пожара.

Проблемы с проводом:

И в самых разных местах. Вам нужно будет проверить все колодки на подключении к реле и блоку предохранителей. Они могут плохо крутиться и выпадать; может окислиться и ток не течет. В первом случае достаточно затянуть зажимные гайки, во втором. почистить контакты.

Также следует проверить кнопку питания: очень часто провод, ведущий к ней, окисляется или уходит. Можно сказать, что в отечественных автомобилях, в первую очередь, вас должна интересовать сама кнопка, и только потом идти куда-то глубже.

Как работает свет на автомобиле

Принцип работы освещения на всех автомобилях практически одинаковый, разница заключается только во включении и переключении освещения. В одних моделях ближний свет и дальний свет фар включается только при работающем зажигании в других достаточно работы габаритных огней. Свет ВАЗ 2110 работает при включённом зажигании.

Возникающие неисправности могут носить характер полного отказа работоспособности света фар или их периодичной неработоспособности, возможны случаи когда ваш свет будет гореть тускнее обычного и с перебоями. Дальний свет, как правило настраивается для ночной езды по трассе, в отличии от того, что ближний свет применяется зачастую и днём, в сочетании с противотуманными фарами. Легче всего устранять неисправность полного отказа работы света ВАЗ 2110. В таком случае существует конкретная поломка или неисправность которую просто методически выявляешь и устраняешь. В случае периодических отказов, а на момент устранения, когда всё работает эту неисправность определить куда сложнее, так как она может затаится где угодно.

Перед поиском причины отказа ближнего, дальнего света фар, следует понимать механизм работы и принцип работы, который заключается в следующем:

Питание от аккумуляторной батареи подаётся на замок зажигания — далее питание идёт на выключатель габаритных огней — с которого он поступает на переключатель света, находящийся на рулевой колонке — далее управление поступает с него на соответствующее реле в блоке предохранителей, рулевой переключатель включает определённое реле, подавая напряжение на его контакты.

Важный момент! Рулевой переключатель включает не сам свет, а управляет реле света в блоке предохранителей, которые в свою очередь через соответствующие предохранители подают питание на сами лампы накаливания ближний свет / дальний свет фар.

Таким образом при отказе работы освещения нужно понять и выяснить на каком участке цепи произошёл обрыв цепи, потеря напряжения. Или определить что неисправность кроется в выходе из строя лам освещения. На данном автомобиле ближний и дальний свет разделен на две лампы в каждой фаре.

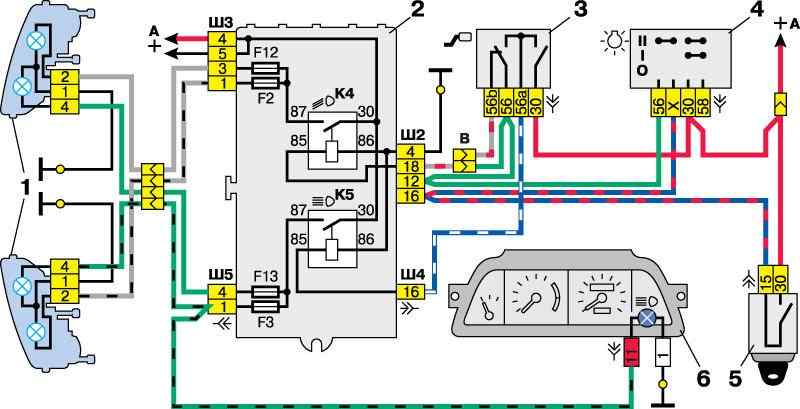

  1. Блок фары
  2. Блок предохранителей
  3. Переключатель света
  4. Переключатель габаритных огней
  5. Выключатель зажигания
  6. Приборная панель
  • К4 — Реле ближнего света фар
  • К5 — Реле дальнего света фар
  • F12 — Предохранители правой фары ближний свет
  • F13 — Предохранители правой фары дальний свет
  • F3 — Предохранители левой фары дальний свет, КЛ дальнего света
  • F13 — Предохранители правой фары дальний

Рассмотрим случай, когда не работает правый дальний свет. Не забывайте о том, что свет включается реле и в случае отказа ближнего или дальнего света одной форы и при этом работоспособностью другой, это означает что цепь включения света до реле функционирует нормально и искать причину следует уже после реле, начиная с предохранителей. Практически все цепи защищены предохранителями, даже установленные дополнительные аксессуары — навигатор, видеорегистратор, антирадар, получают питание от прикуривателя, который защищен предохранителем

За правый дальний у нас отвечает предохранитель F13 вытаскиваем его и проверяем на работоспособность, если по визуальному осмотру не понятно работает он или нет, замените его заведомо исправным предохранителем такой же мощностью. При его замене возможны два варианта, свет так же не загорится или предохранитель перегорит. В случае короткого замыкания. Нужно искать его причину. Далее открываем фару и заменяем лампочку дальнего света. Всё это можно немного облегчить, если в вашем распоряжении имеется контрольная лампочка, которой можно проверить, подводится ли напряжение к самой фаре, так как снятие лампочки требует небольшого навыка.

Предохранители ВАЗ 2110 — 2112

Теперь посмотрим какие предохранители за что отвечают в этом же монтажном блоке. А также приведу основные причины для поиска и устранения неисправностей.

Назначение предохранителей блока

F1 (5 A) — лампы освещения госномера, освещение приборной панели, лампа включения габаритов на панели, лампа багажника, левые габаритные огни.

Если не работают какие-либо из перечисленных ламп, проверьте этот предохранитель, а также сами лампы и их контакты. Если всё в порядке, проверьте кнопку включения габаритов.

Если не работают обе фары ближнего света, проверьте также реле К4 и сами лампы. Ещё дело может быть в переключателе света и его контактах.

Если не работают обе фары дальнего света, проверьте реле К5, сами лампы и ручку включения дальнего света.

F4 (10 A) — передняя противотуманная фара с правой стороны .

Если не работают обе «противотуманки», проверьте реле 9 и сами лампы фар, а также выключатель и его контакты.

F5 (30 A) — двигатели стеклоподъемников.

Если не работают электро стеклоподъёмники, проверьте этот предохранитель и реле 5. Зимой проверьте, не примёрзли ли стёкла, подогрейте и очистите их ото льда при необходимости. Также дело может быть в моторчике стеклоподъёмника, его механизме и шестерёнках, для того чтобы до него добраться, нужно снять обшивку нужной двери.

F6 (15 A) — предохранитель переносной лампы.

Также могут наблюдаться проблемы с прикуривателем. Чтобы проверить, отключите прикуриватель от разъёма. Если этот предохранитель сгорать перестанет, то дело в прикуривателе.

F7 (20 A) — вентилятор охлаждения двигателя, звуковой сигнал.

Если не включается вентилятор охлаждения и двигатель перегревается, проверьте этот предохранитель. Ещё проверьте работоспособность двигателя вентилятора, подключив его напрямую к аккумулятору. Дело может быть также в датчике температуры охлаждающей жидкости или термостате.

F8 (20 A) — обогрев заднего стекла (элемент).

Если не работает обогрев и заднее стекло запотевает, проверьте этот предохранитель, предохранитель F9 и реле К7. Ещё проверьте контакты на клеммах элементов обогрева, прозвоните проводку, бывает провод перетирается. Также дело может быть в выключателе обогрева и его контактах.

F9 (20 A) — клапан рециркуляции, стеклоочистители и стеклоомыватель, омыватель фар, обмотка реле обогрева заднего стекла.

Если не работает обогрев, аналогично предыдущему. Если не работают стеклоочистители или омыватель, проверьте также реле К2, уровень жидкости в бачке омывателя, насос омывателя, мотор очистителей. Ещё дело может быть в ручке их включения, её проводке и контактах. Провода могут передавиться или перетереться и замыкать на корпус.

Замена ламп
а как менял проводку всю? я не смог разобрать в фаре проводку. фишку на ближнем пайкой провода менял.

Мнение эксперта
It-Technology, Cпециалист по электроэнергетике и электронике
Задавайте вопросы “Специалисту по модернизации систем энергогенерации”

Регулировка Теперь надо вставить новые лампочки в таком же положении, в котором располагались старые, подсоединить колодку к контактам и зафиксировать все скобой. Спрашивайте, я на связи!

не работает ближний свет ваз 2114


не работает ближний свет ваз 2114 Наши автомобили Pспереди оснащены двумя блоками фар головного света, которые, в свою очередь, оснащены гидравлическим корректором уровня направления освещения. Некоторые автомобили имеют в комплектации противотуманные фары, которые крепятся на нишах переднего бампера. Задница оснащена 2-мя комплектами комбинированных фонарей +P диодный стоп сигнал на спойлере. Регистрационный номер освещают 2 фонаря, которые установлены в крышке багажника.

Абсолютно все владельцы samar сталкиваются с проблемами, связанными с оптикой, фарами, лампами. В этой статье мы приведм основные причины возникшей проблемы и поможем вам устранить е. Стоит отметить один интересный факт, у наших авто чаще всего не горит правый ближний свет фар. Почему так получается загадки нашего автопрома.

Блок фары головного света. Почему не горит ближний свет? PЕсли не горит ближний свет, то возможны следующие причины неисправности: В наших авто установлены двухнитиевые галогенные лампы, т. Е. И ближний и дальний свет фар дат одна лампа, просто загораются разные нити лампа. P Замените лампу на заведомо рабочую.

Чтобы узнать, как праильно заменить лампу, смотрите в статье PP 2)PPPPP Перегорел предохранитель. Перегорел предохранитель ближнего света, проверьте предохранитель, замените его. Ответы Pкак найти, проверить и заменить предохранитель вы найдте в статье.

PP 3)PPPPP ОкислилисьP провода. Смотрим в блок предохранителей, а именно колодки всех шин к блоку предохранителей и реле. Они могут отсоединиться, плохо закреплены, окислиться. Исправляем.

Так же смотрим провода на соединении с самой лампой, возможно окислилась контактная группа фары. 4)PPPPP Кнопка включения ближнего. Дело в том, что возможно сломался включатель (кнопка) ближнего света или габаритных огней. Проблема типичная: отошл или окислился провод.

Такая ситуация часто встречается у владельцев нашемарок. Тут может быть 2 варианта: – опять же плохой контакт с предохранителем. Если же вам ничего не помогло, то советую прозвонить проводку. Если с электрикой вы на ВЫ, то лучше обратиться к профессионалу.

Почему не горит дальний свет фар? Причины абсолютно те же, что и на ближнем свете, но! Не стоит забывать, что дальний свет включается подрулевым переключателем, который тоже мог выйти из строя. Не горят габариты Если у вас не горят габариты, то читайтеP Не горит задний ход Если у вас не горят фары заднего хода, то смотрите статью P Не работают поворотники Причины, по которым не могут работать поворотники ищите в статье P.
